CBF02-TA01
OEM | ODM | WDS
| 수량： | |
|---|---|

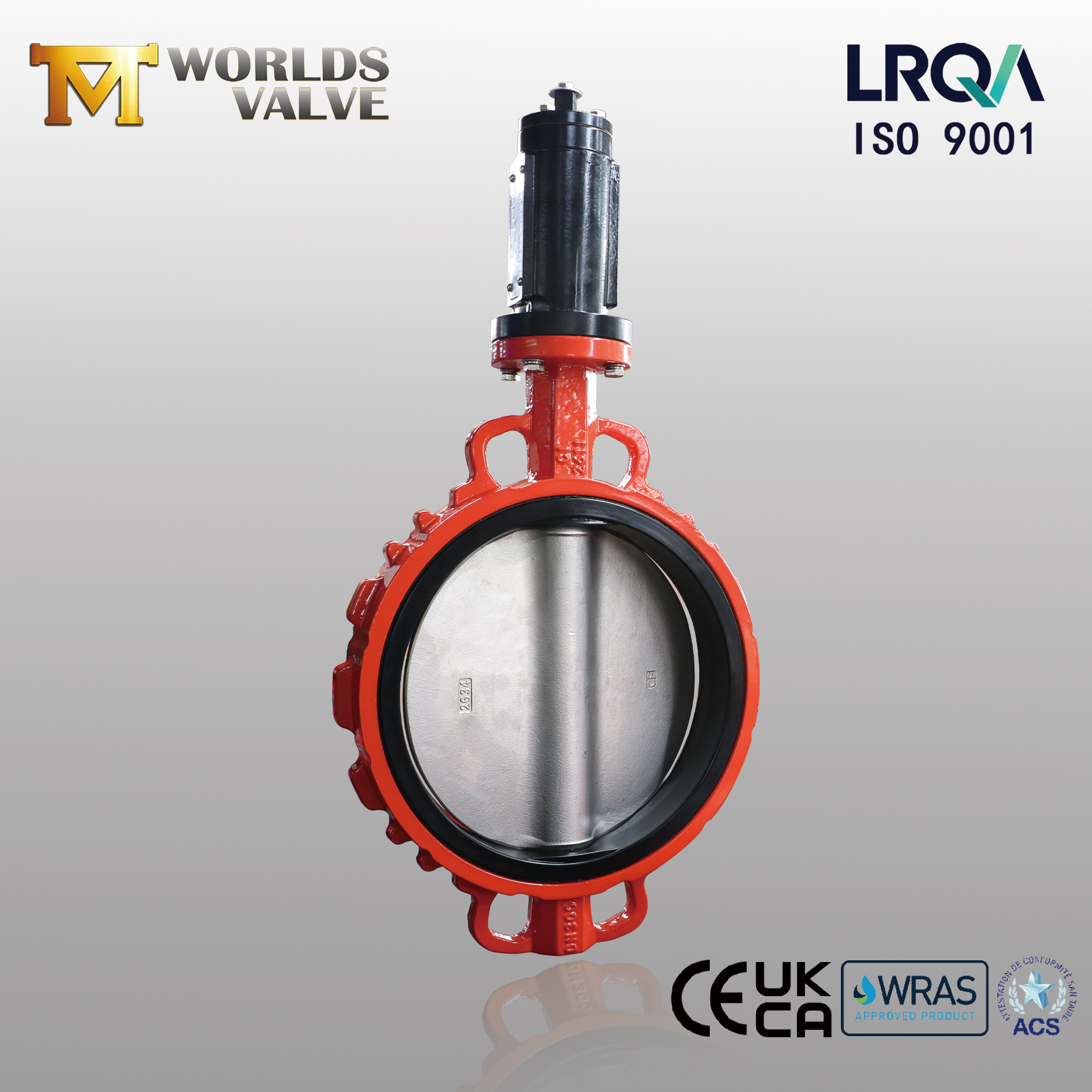

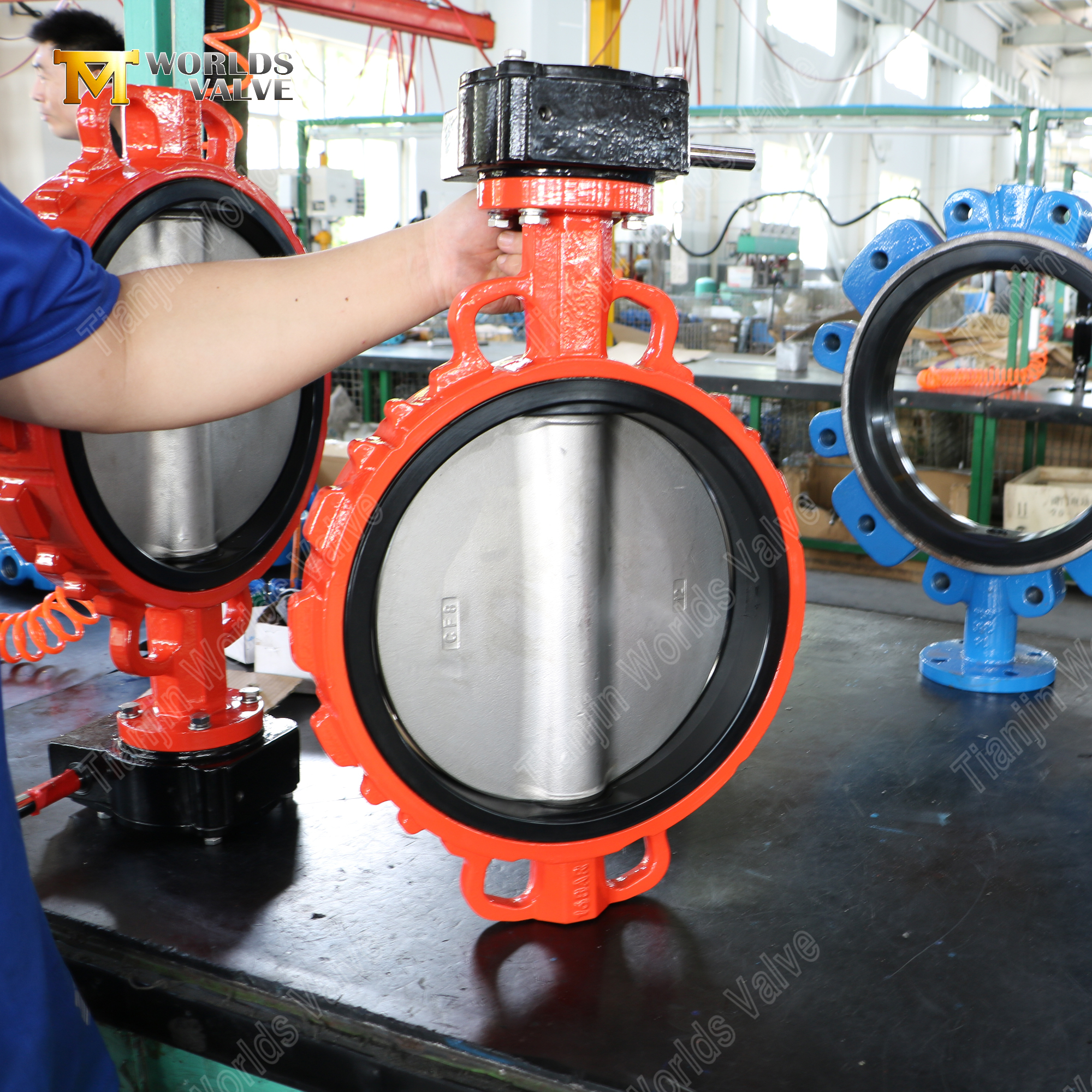

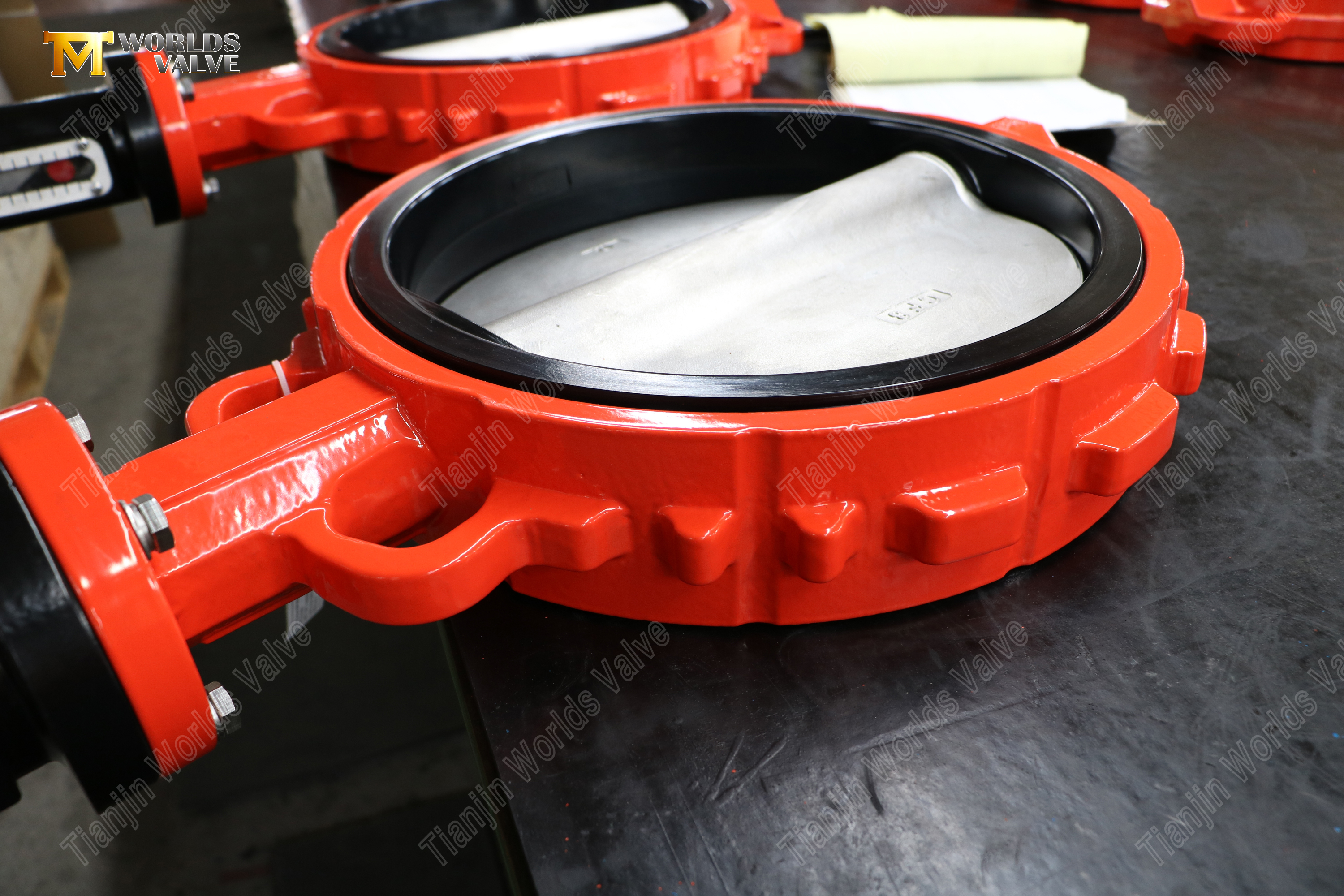

Tianjin Worlds Valve Co., Ltd.는 ASTM A126 클래스 B 주철 본체, CF8(AISI 304) 스테인레스 스틸 디스크, NBR(니트릴 고무) 시트 및 16bar(PN16) 서비스 등급의 AISI 420 스테인레스 스틸 스템을 갖춘 웨이퍼 버터플라이 밸브를 제공합니다. 이 밸브는 비용 효율성과 신뢰할 수 있는 밀봉이 우선시되는 물 분배, HVAC 및 일반 산업 응용 분야에서 안정적인 온/오프 제어 및 기본 스로틀링을 위해 설계되었습니다. 밸브 본체는 산업 환경에서 향상된 부식 방지 및 가시성을 위해 RAL 2002(주황색 빨간색) 에폭시 코팅으로 마감되었습니다.
웨이퍼 버터플라이 밸브 | ASTM A126 클래스 B 본체 | CF8 디스크 | NBR 좌석 | 16바
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 공급업체

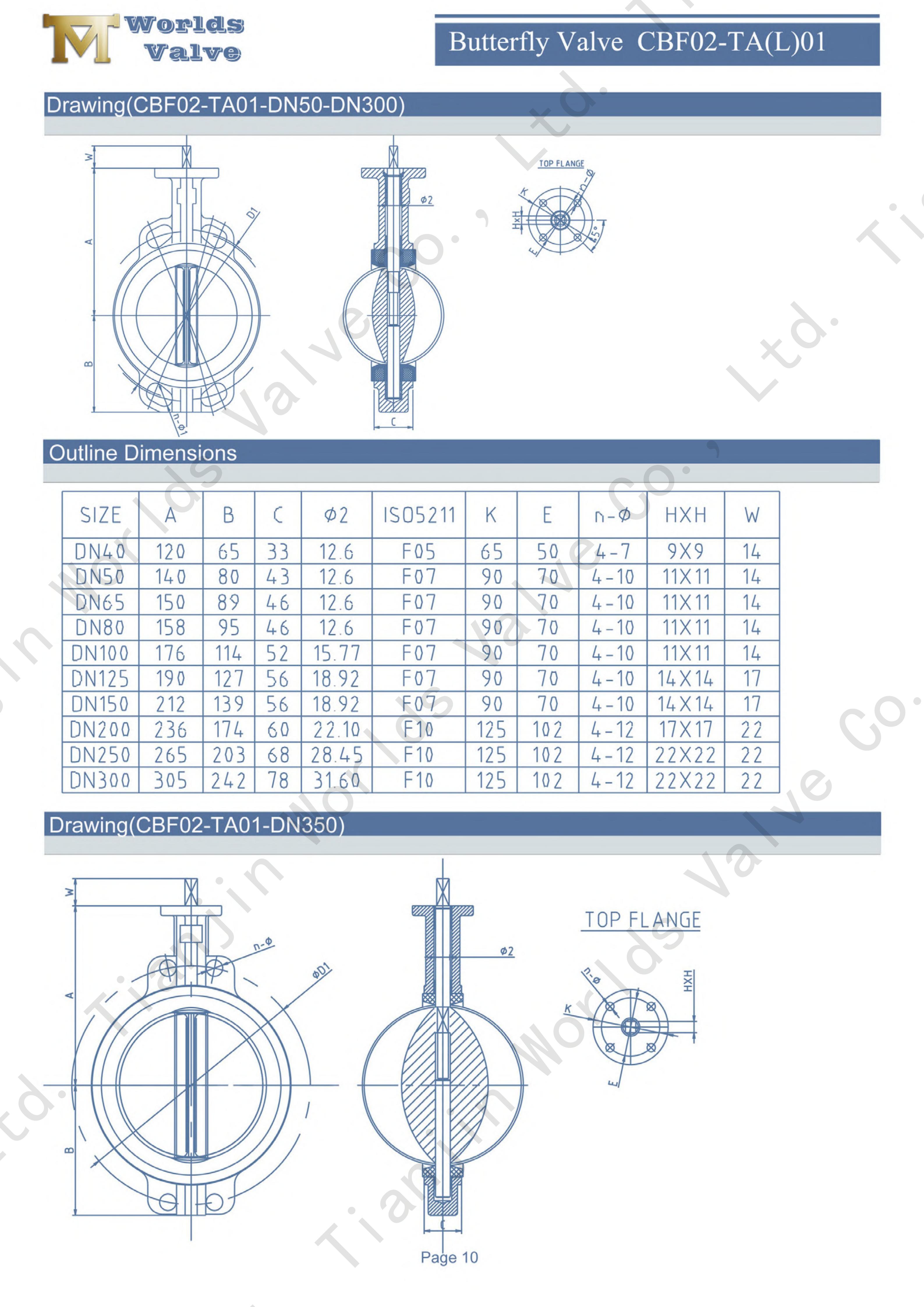

CBF02-TA01 - 상세 제품 정보
이 모델은 다음 매개변수로 구성됩니다. 아래 나열된 모든 항목은 귀하의 특정 요구 사항에 맞게 맞춤화할 수 있습니다.
매개변수 | 사양(본 모델) | 맞춤화 가능 |
본체 재질 | ASTM A126 클래스 B(회주철) | 연성이 있는 철(GGG40/500-7), WCB, CF8, CF8M, 듀플렉스, 슈퍼 듀플렉스 |
디스크 재질 | CF8 (AISI 304) | CF8M(316), 알루미늄 청동, 이중, 코팅 연성철, PTFE 캡슐화 |
줄기 재료 | SS420 (AISI 420) | SS304, SS316, 모넬 K500 |
시트 재질 | NBR(니트릴)–온도: -10℃~+80℃ | EPDM, Viton/FKM, PTFE, 하드 백업 시트(금속 지지) |
압력 등급 | PN16(16바) | PN6, PN10, PN25; 클래스 150, 클래스 300; JIS 10K/16K |
크기 범위 | DN50–DN3000(2″–120″) | 요청 시 모든 중간 크기 제공 가능 |
연결 종료 | 웨이퍼 종류 | 러그 유형, 이중 플랜지, 홈이 있는 끝단 |
코팅 | 에폭시 수지, RAL 2002, 250μm 두께 | 모든 RAL 색상, 맞춤형 두께, 부식 방지 코팅 |
상단 플랜지 | ISO 5211 | 다양한 액추에이터 인터페이스에 맞게 맞춤화 가능 |
작업 | / | 기어 작동기, 전기, 공압, 유압, 체인 휠 |
1. 웨이퍼형 설계
컴팩트한 대면 크기 – 웨이퍼 설계로 전체 길이와 무게가 줄어들어 설치 공간이 절약되고 파이프라인 부하가 줄어듭니다.
간단하고 빠른 설치 – 밸브는 단 몇 개의 볼트만으로 표준 플랜지 사이에 삽입되므로 설치 시간과 인건비가 크게 절감됩니다.
대용량 응용 분야에 대한 비용 효율성 - 구조가 단순하고 재료 소비가 적은 웨이퍼 밸브는 일반 서비스 응용 분야에 탁월한 성능 대비 비용 비율을 제공합니다.
2. 본체 재질 – ASTM A126 클래스 B(회색 철)
표준 압력에 대한 안정적인 강도 – ASTM A126 클래스 B 회주철은 PN16 및 클래스 150 일반 서비스 응용 분야에 충분한 기계적 강도를 제공합니다.
뛰어난 가공성 및 치수 안정성 - 이 소재는 정밀한 주조와 엄격한 공차를 허용하여 안정적인 플랜지 밀봉과 원활한 작동을 보장합니다.
업그레이드 옵션을 통한 비용 효율성 - 이 경제적인 선택은 더욱 까다로운 조건에 맞게 연성철, WCB, 스테인리스강 또는 이중 합금으로 쉽게 업그레이드할 수 있습니다.

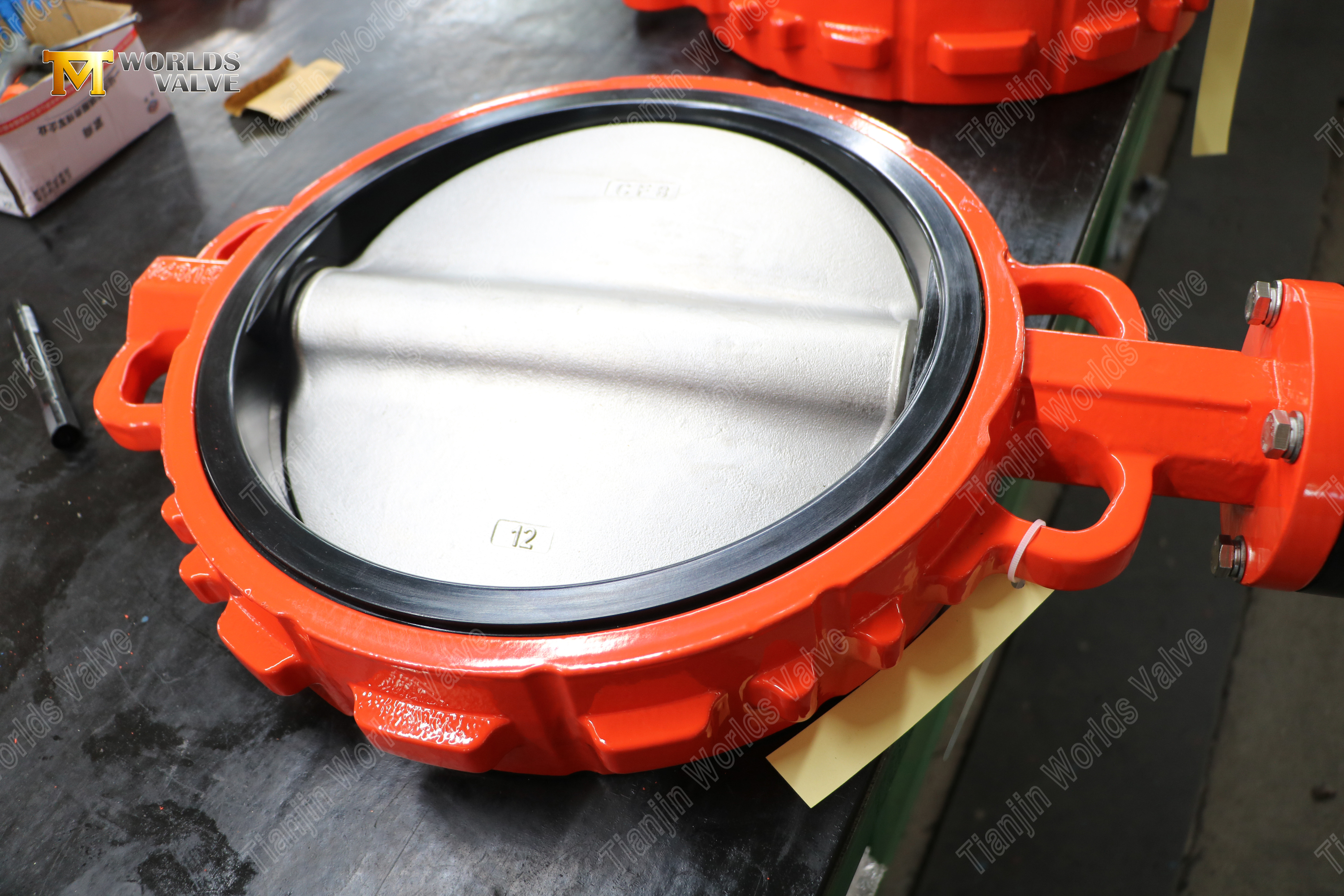

3. 디스크 재질 – CF8 스테인리스 스틸(AISI 304)
일반 서비스를 위한 탁월한 내식성 -CF8은 물, 약한 화학물질, 대기 노출에서의 산화 및 부식에 저항하여 긴 서비스 수명을 보장합니다.
식수 및 식품 응용 분야에 안전함 – 승인된 시트와 결합된 무독성 재료는 식수 및 식품 가공에 대한 WRAS 및 ACS 표준을 충족합니다.
강력하면서도 경량 – CF8은 전체 밸브 무게를 줄이면서 우수한 기계적 강도를 제공하고 취급 및 설치가 용이합니다.
4. 시트 재질 – NBR(니트릴 고무)
탁월한 오일 및 연료 저항성 – NBR은 미네랄 오일, 그리스 및 탄화수소와 장기간 접촉한 후에도 탄력성과 밀봉 무결성을 유지합니다.
우수한 마모 및 찢김 저항 – 시트는 작은 입자와 빈번한 사이클링으로 인한 마모를 견디며 밀봉 수명을 연장합니다.
광범위한 호환성 및 비용 효율성 - -10℃ ~ +80℃ 범위에서 NBR은 EPDM, Viton, PTFE 또는 하드 백업 시트를 대안으로 사용할 수 있어 경쟁력 있는 비용으로 기밀 차단 기능을 제공합니다.
5. 스템 재질–SS420(AISI 420)
높은 인장력 및 항복 강도 – 경화된 SS420은 특히 대구경 또는 고압 밸브에 강력한 토크 전달을 제공합니다.
뛰어난 내마모성 및 내마모성 – 경화된 표면은 마모를 방지하여 여러 주기에 걸쳐 유지 관리 필요성을 줄여줍니다.
부식 방지 기능을 갖춘 분출 방지 - 스템에는 안전을 위한 고정 메커니즘이 있으며 더 혹독한 환경을 위해 SS304, SS316 또는 Monel K500으로 제공될 수 있습니다.
6. 액추에이터 옵션 및 ISO 5211 장착
표준화된 인터페이스 - ISO 5211 상단 플랜지는 모든 브랜드의 액추에이터를 수용하므로 파이프라인 수정 없이 쉽게 교체할 수 있습니다.
광범위한 액추에이터 호환성 – 밸브에는 모든 제어 요구 사항에 맞게 핸드 레버, 기어 작동기, 전기, 공압, 유압 또는 체인 휠 드라이브를 장착할 수 있습니다.
맞춤형 인터페이스 사용 가능 - ISO가 아닌 장착 패턴 및 드라이브 연결을 특수 액추에이터 사양에 맞게 제작할 수 있습니다.
견고한 구조와 완벽하게 사용자 정의 가능한 재료 옵션 덕분에 이 웨이퍼 버터플라이 밸브는 다양한 산업 분야에서 널리 활용됩니다.
시립 물 공급 및 폐수 처리 – 펌프장, 처리장 및 배전망의 안정적인 차단 및 흐름 조절.
석유 및 가스/석유화학 – NBR 시트와 견고한 본체를 사용하여 원유, 정제 연료, 윤활유 및 천연 가스를 처리합니다.
HVAC(난방, 환기 및 공조) – 냉수, 온수 및 냉각탑 시스템을 위한 소형, 경량 밸브입니다.
해양 및 해수 냉각 – 이중 스테인리스 스틸 또는 알루미늄 청동 디스크를 사용하는 이 밸브는 조선 및 해안 발전소의 염분 부식을 견딥니다.
화학 및 제약 – PTFE 또는 Viton 시트가 포함된 스테인리스 스틸 본체는 공격적인 산, 용매 및 고순도 매체와 호환성을 제공합니다.
식품 및 음료/고순수 –CF8/CF8M 디스크 및 EPDM/PTFE 시트는 양조, 유제품 및 제약 공정에 대한 위생 표준을 충족합니다.
화재 예방 시스템 - 견고한 설계로 소방관 및 홍수 시스템에서 신뢰할 수 있는 온-오프 제어를 보장합니다(요청 시 인증 제공).
발전 및 야금 – 화력발전소와 수력발전소에서 냉각수, 재 슬러리, 산업용 가스를 처리합니다.
농업 관개 – 농경지 및 온실 프로젝트에서 효율적인 물 분배를 위한 대구경 밸브입니다.
1. 중개인이 없는 직접 공장 – 당사는 천진에 ISO 9001 인증 생산 시설을 소유하고 운영하고 있습니다. 당사와 직접 협력하면 중개인 비용을 없애고, 투명한 가격을 얻을 수 있으며, 주문의 모든 단계에서 엔지니어링 및 생산 팀과 직접적인 커뮤니케이션을 유지할 수 있습니다.
2. 19년 이상의 수출 경험 – 당사의 영업 및 물류 팀은 세관 서류, 배송 규정 및 수출 포장을 포함한 국제 무역에 정통합니다. 우리는 50개국 이상에 밸브를 성공적으로 납품해왔으며 매번 원활한 배송을 보장합니다.
3. 전체 맞춤화(OEM/ODM) – 표준 카탈로그에만 국한되지 않습니다. 재료, 압력 등급, 크기, 코팅, 액추에이터, 플랜지 표준 및 브랜딩을 지정하면 당사는 이를 귀하의 도면에 맞게 정확하게 제조합니다. 우리는 생산 전 귀하의 승인을 위해 2D/3D 도면을 제공합니다.
4. 전체 국제 인증 – 당사 제품은 ISO 9001, CE, UKCA, WRAS(식수) 및 ACS(프랑스) 인증을 받았습니다. DNV 및 ABS 인증은 주문별로 제공되어 가장 까다로운 프로젝트 요구 사항을 지원합니다.
5. 완벽한 품질의 문서화 – 우리는 완전한 투명성을 믿습니다. 모든 배송에는 재료 테스트 인증서(MTC), 수압 및 공압 테스트 보고서, 치수 검사 기록, 필요한 경우 NDT 보고서 및 제3자 검사 인증서가 포함됩니다.
6. 엄격한 사내 품질 관리 – 원자재 검사 및 주조부터 가공, 조립 및 최종 테스트에 이르기까지 모든 생산 단계는 DNV 감사 품질 관리 시스템에 따라 모니터링됩니다. 우리는 공장에서 출고되기 전에 모든 밸브에 대해 100% 압력 테스트를 수행합니다.
7. 경쟁력 있는 리드 타임 – 연간 생산 능력이 8,000톤을 초과하고 전담 프로젝트 관리 팀을 통해 품질과 효율성의 균형을 유지하여 맞춤형 주문이 항상 정시에 배송되도록 보장합니다.
8. 판매 후 기술 지원 – 당사 엔지니어는 설치 지침, 문제 해결 및 유지 관리 권장 사항을 지원하여 밸브가 전체 서비스 수명 동안 안정적으로 작동하도록 보장합니다.
Tianjin Worlds Valve Co., Ltd.에서는 단순히 밸브를 판매하는 것이 아니라 귀하의 고유한 파이프라인 조건에 맞는 솔루션을 설계합니다. 위에 설명된 것과 같은 표준 구성이 필요하든, 특수 합금, 고온 시트 또는 자동화된 작동 장치를 갖춘 완전 맞춤형 설계가 필요하든 당사는 귀하의 사양을 실현할 준비가 되어 있습니다.
중국 천진에 위치한 당사 공장을 방문해주시기를 진심으로 환영합니다. 생산 라인을 둘러보고, 품질 관리 프로세스를 직접 목격하고, 숙련된 엔지니어와 프로젝트 요구 사항을 논의하세요.
시작하려면 다음 세부정보를 포함하여 문의사항을 보내주세요.
필요한 크기, 압력 등급 및 연결구
매체 유형, 작동 온도 및 흐름 조건
선호하는 재료 조합(또는 추천해 드립니다)
액추에이터 유형 및 제어 요구 사항
목표수량 및 도착항
우리 영업팀은 경쟁력 있는 견적과 예비 엔지니어링 제안을 통해 24시간 이내에 응답해 드릴 것입니다.
지금 연락하셔서 함께 밸브를 만들어 보세요.
