CBF02-TA03
OEM | ODM
| 수량： | |
|---|---|

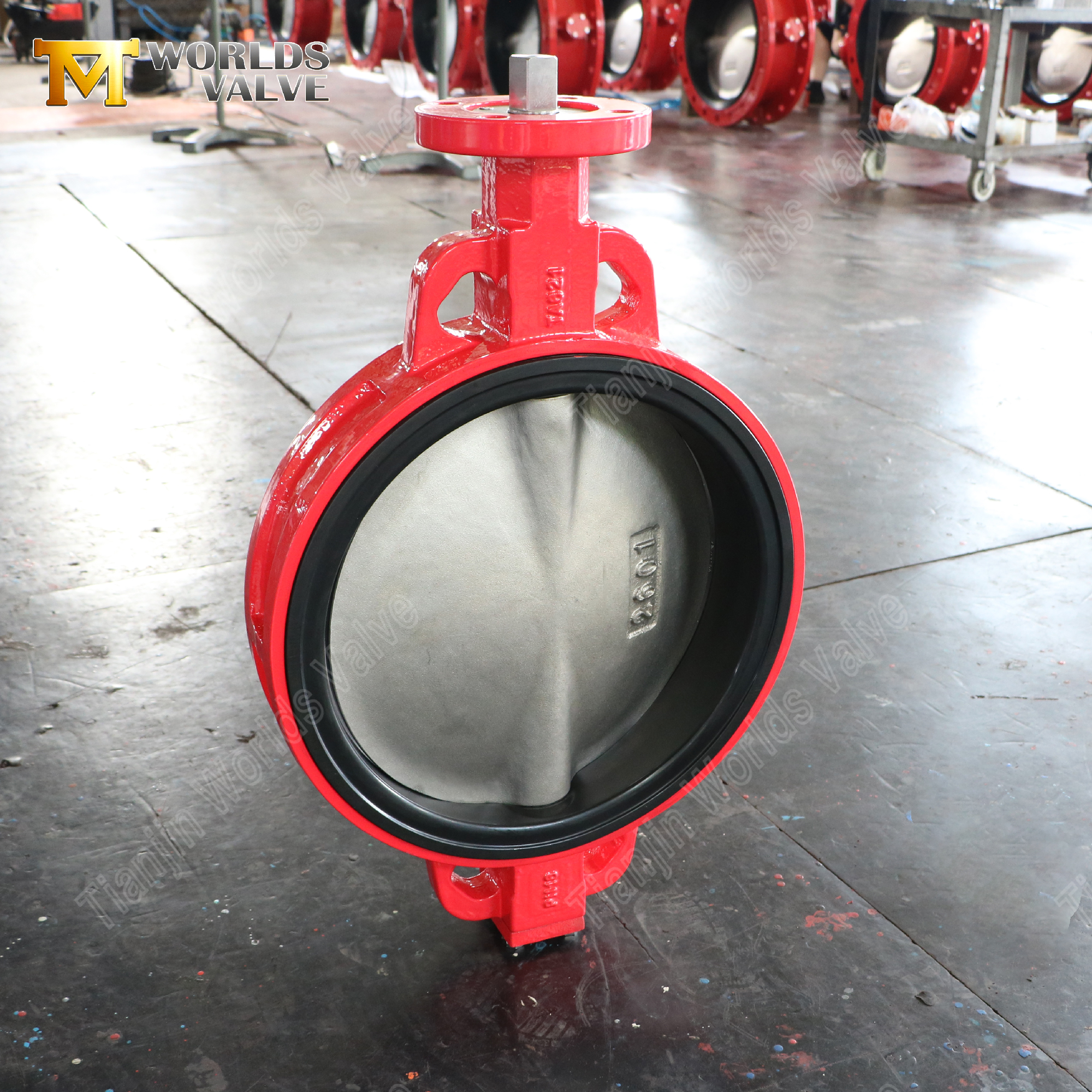

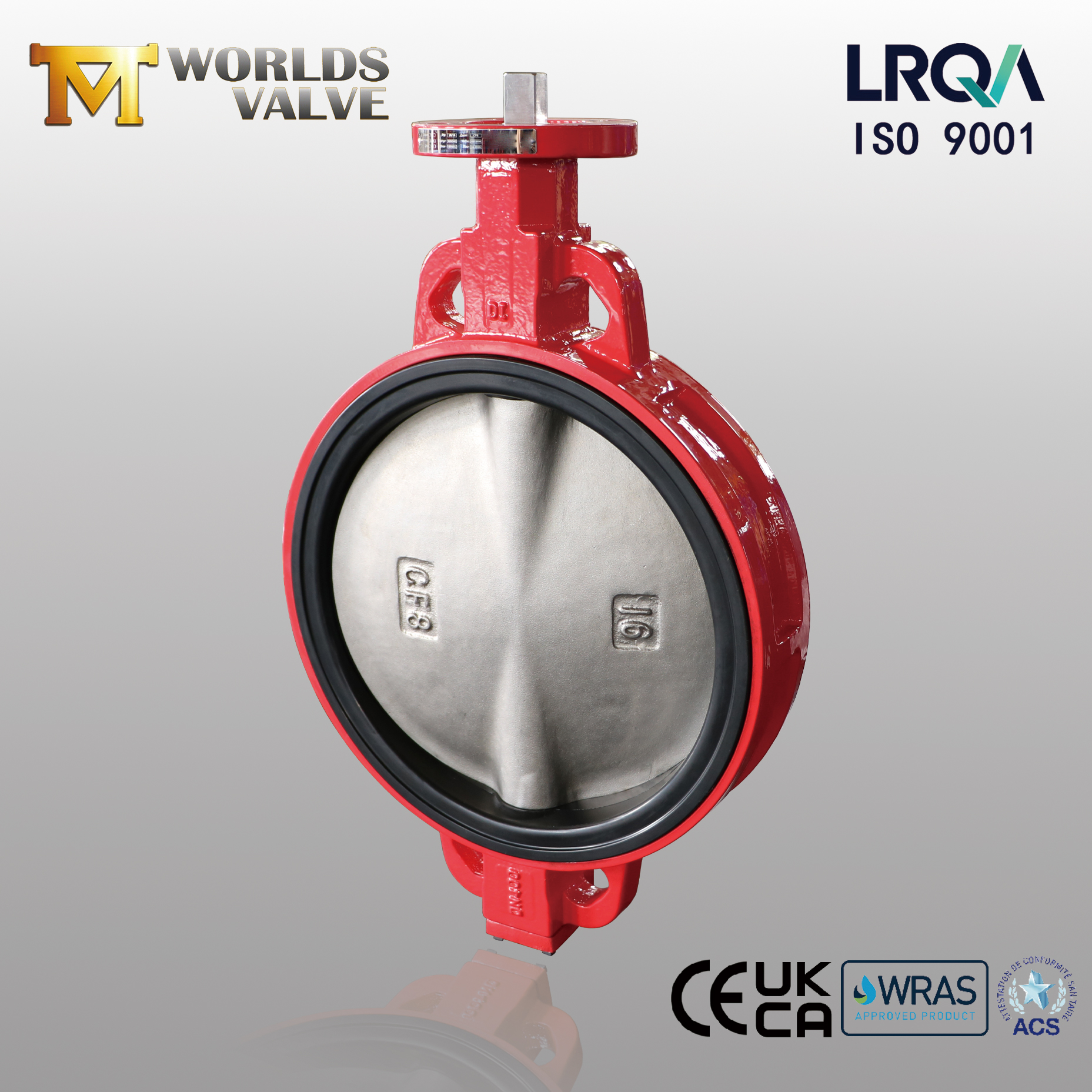

Tianjin Worlds Valve Co., Ltd.는 연성 철(DI/GGG40) 본체, CF8(AISI 304) 스테인레스 스틸 디스크, EPDM 시트 및 SS431 스테인레스 스틸 스템을 특징으로 하는 웨이퍼 버터플라이 밸브를 제공합니다. 이는 수처리, HVAC 및 일반 산업 응용 분야에서 안정적인 온/오프 제어 및 기본 스로틀링을 위해 설계되었습니다.
Tianjin Worlds Valve Co., Ltd.는 ISO 9001 인증 품질 관리 시스템에 따라 운영되며 요청 시 CE, UKCA, WRAS 및 ACS 인증 제품을 공급할 수 있습니다. 우리는 중국에 본사를 둔 OEM/ODM 제조업체로서 고객 사양에 맞춰 밸브를 엄격하게 생산하고 있습니다. 본체, 디스크, 시트, 스템, 압력 등급, 플랜지 표준, 코팅 색상 및 작동 등 모든 재료를 완전히 맞춤화할 수 있습니다. 모든 주문에는 전체 문서(밀 테스트 보고서 및 압력 테스트 보고서가 포함된 재료 인증서)가 제공됩니다.

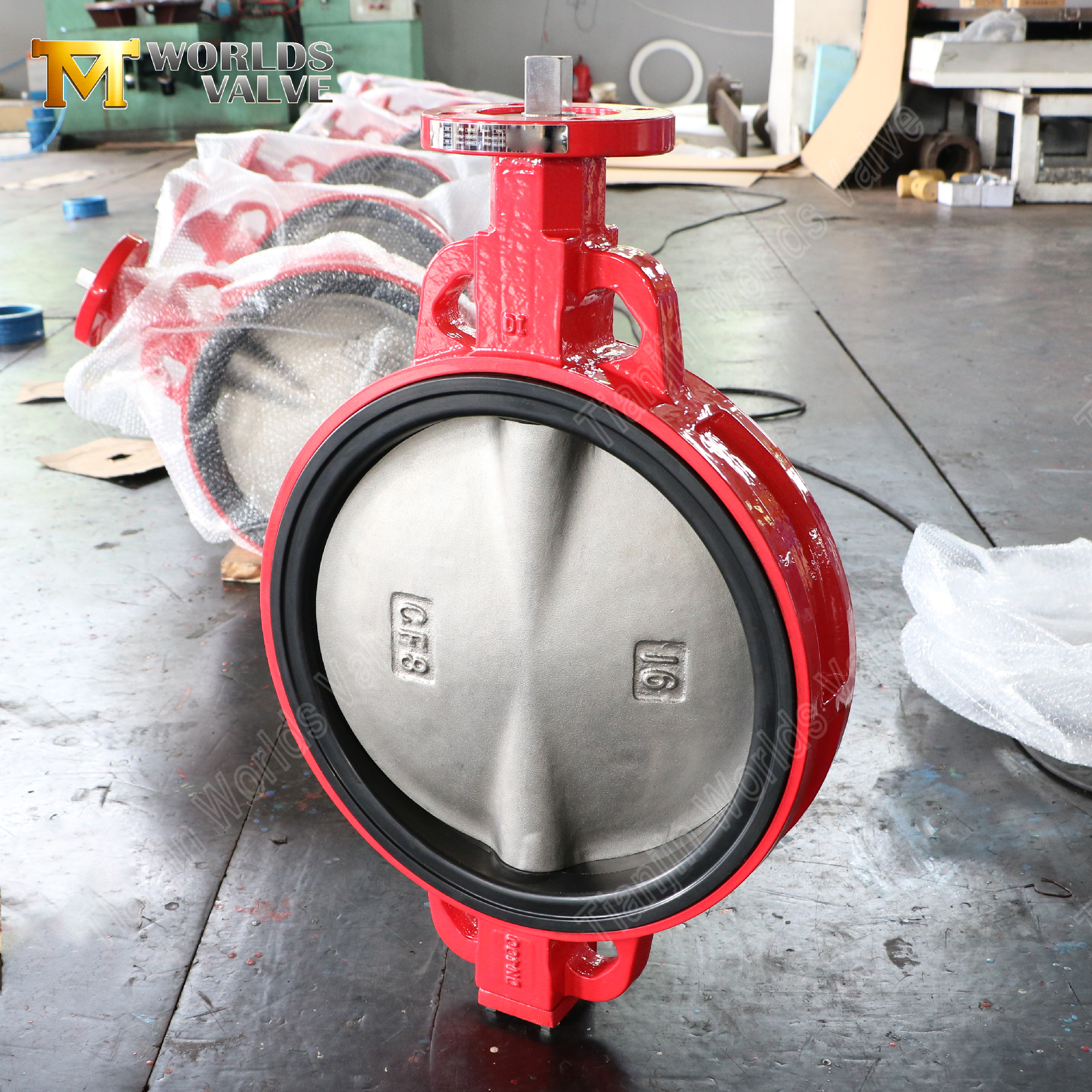

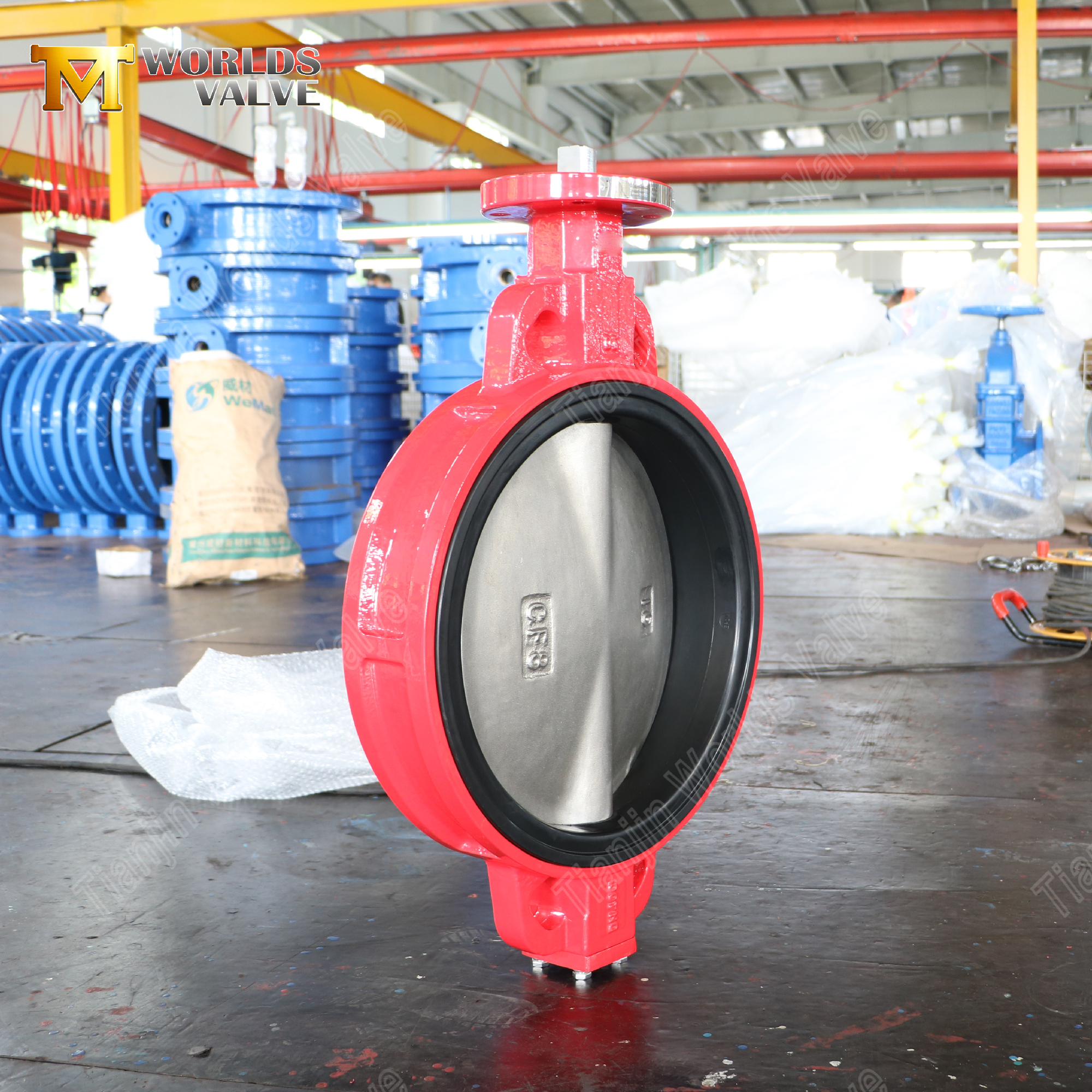

웨이퍼 버터플라이 밸브 | 연성 철체 | CF8 디스크 | EPDM 시트
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 공급업체
CBF02-TA03 - 상세 제품 정보
1. 연성이 있는 철제 몸체 – 고강도 및 내충격성
GGG40/500-7 연성주철은 400MPa(65ksi)를 초과하는 인장 강도와 뛰어난 연신율을 제공합니다.
회주철 대비 높은 내충격성과 우수한 내구성을 제공합니다.
에폭시 코팅(모든 RAL 색상)은 외부 부식을 방지합니다.
2. CF8 스테인리스 스틸 디스크 - 부식 방지 및 비용 효율성
CF8(ASTM A351 등급 CF8/AISI 304)은 물과 약한 화학물질에 대해 우수한 내식성을 제공합니다.
매끄러운 표면 마감으로 흐름 저항을 최소화하고 미디어 축적을 방지합니다.
산, 알칼리 및 중성 염 용액에 적합합니다.
3. 물 및 HVAC 서비스를 위한 EPDM 시트 - 기포 밀봉 씰링
물, 증기, 오존, UV 및 노화에 대한 탁월한 내성.
약산성 및 약알칼리성 매체에 적합합니다.
온도 범위: 약 -20℃ ~ +120℃.
4. SS431 스테인레스 스틸 스템 - 고강도 및 내식성
스테인리스강 중에서 내식성, 고강도 및 충격 인성이 가장 잘 조합된 마르텐사이트계 스테인리스강입니다.
높은 인장 및 비틀림 강도 - 밸브 스템 용도에 이상적입니다.
420 스테인리스강보다 내식성이 우수하고 내마모성이 우수합니다.
5. 컴팩트한 웨이퍼 디자인 – 공간 절약형 설치
관통 볼트를 사용하여 표준 파이프라인 플랜지 사이에 직접 설치합니다.
컴패니언 플랜지가 필요하지 않습니다. 가볍고 컴팩트한 설치 공간입니다.
면간 치수는 ISO 5752 / EN 558 시리즈 20을 준수합니다.
6. 100% 양방향 완전 차단
흐름 방향에 제한이 없으며 눈에 보이는 누출 밀봉이 없습니다.
저압 조건에서도 안정적인 성능을 발휘합니다.
압력 손실 및 에너지 비용이 감소합니다.

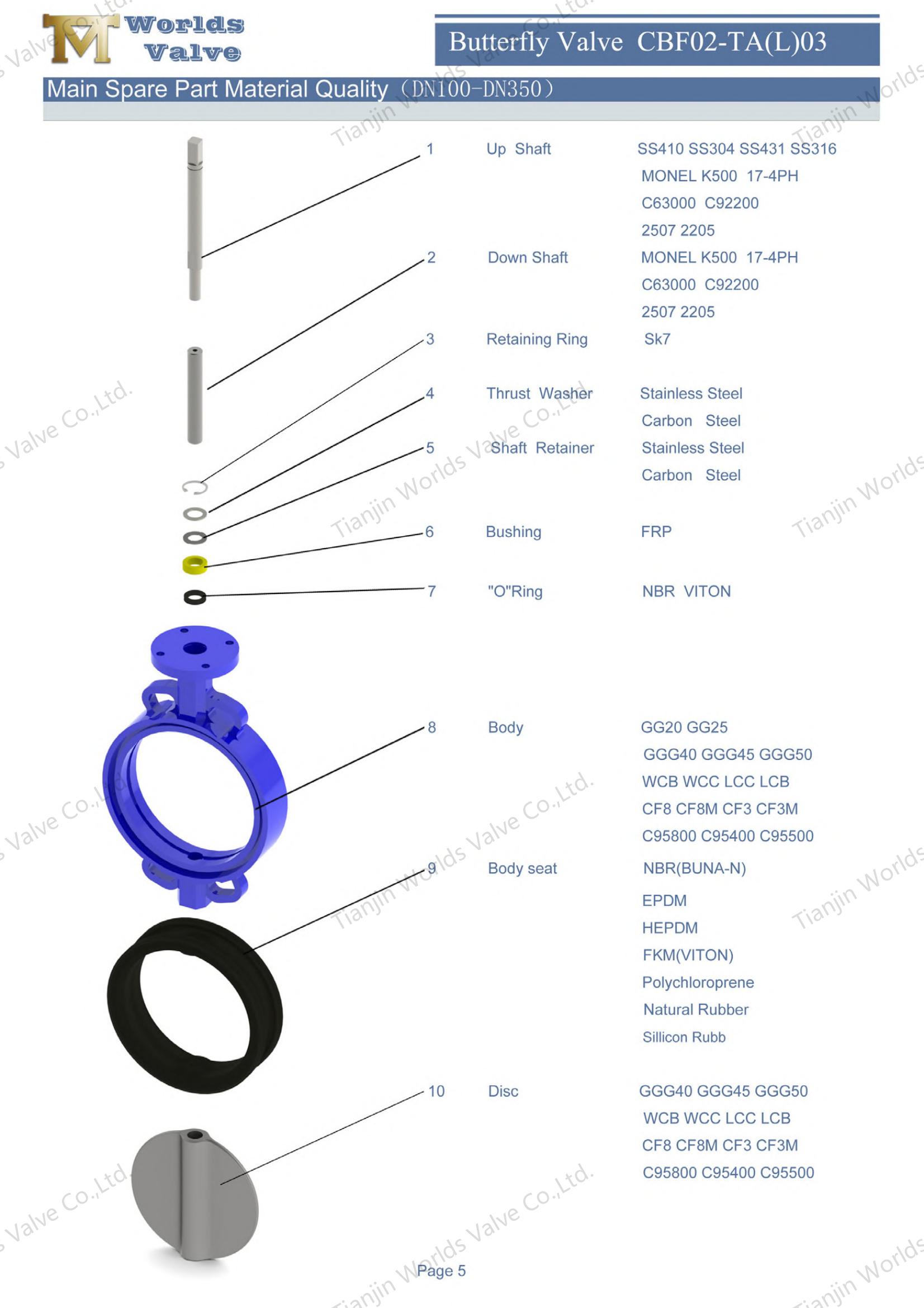

7. 완전 맞춤형 OEM/ODM 솔루션
본체 재질: 연성철(표준), WCB, CF8, CF8M.
디스크 재질: CF8(표준), CF8M, 알루미늄 청동, 듀플렉스.
시트 재질: EPDM(표준), NBR, Viton, PTFE.
스템 재질: SS431(표준), SS304, SS316, SS420.
압력 등급: PN10, PN16, 클래스 125, 클래스 150.
플랜지 표준: EN 1092, ANSI B16.5, AS2129, JIS.
작동: 핸드 레버, 웜 기어, 전동 액추에이터, 공압 액추에이터.
인증: ISO 9001, CE, UKCA, WRAS, ACS는 요청 시 제공됩니다.
매개변수 | 사용 가능한 옵션 |
밸브 종류 | 웨이퍼 버터플라이 밸브(CBF02-TA03) |
공칭 크기 | 사용 가능한 크기(DN50-DN2000) |
디스크 재질 | 스테인레스강(CF8) |
시트 재질 | EPDM |
본체 재질 | 연성이 있는 철(에폭시 코팅 포함); CF8, CF8M, AL-B,WCB, ... |
에폭시 코팅 색상 | 고객 선택 가능(RAL 또는 맞춤형 색상) |
압력 등급 | PN10 / PN16 / 클래스 150LB/JIS5K/10K(맞춤형) |

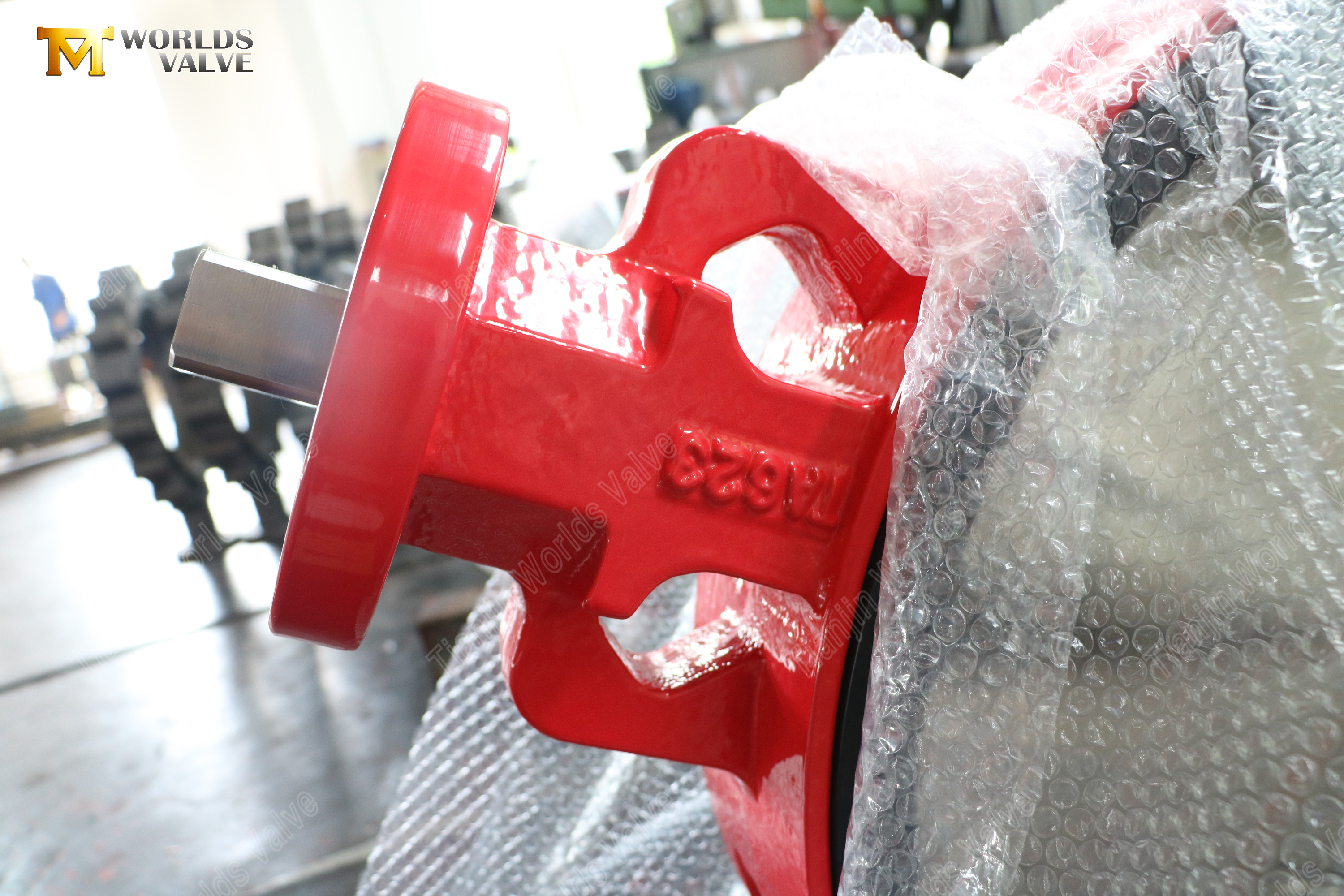

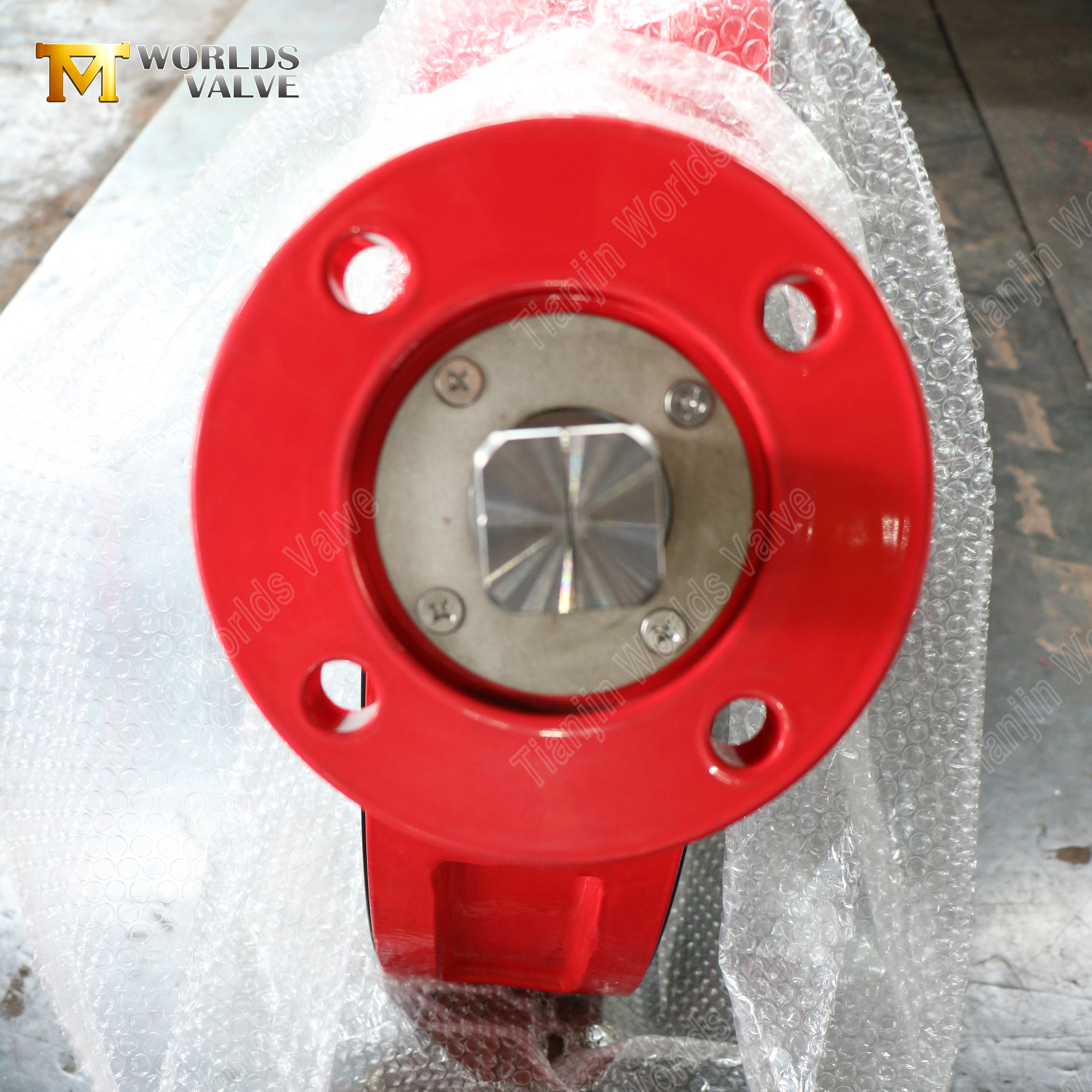

상단 플랜지 | 액추에이터 장착을 위한 ISO 5211 옵션 |
적용 가능한 미디어 | 산, 알칼리, 용제, 해수, 염수, 고순도수, 화학물질 |
직접 OEM/ODM 제조업체 – 무역회사가 아닌 ISO 9001 인증을 받은 자체 공장에서 생산합니다. 모든 웨이퍼 버터플라이 밸브는 고객의 정확한 사양에 따라 제조됩니다.
재료 유연성 – 본체, 디스크, 시트, 스템, 압력 등급, 플랜지 표준 및 코팅 색상을 모두 사용자 정의하여 특정 매체 및 온도 요구 사항에 맞출 수 있습니다.
SS431 스템 장점 – 420 스테인리스강보다 우수한 고강도 및 내부식성 조합으로 안정적인 토크 전달과 장기적인 내구성을 보장합니다.
EPDM 씰링 성능 - 노화 및 풍화에 대한 저항력이 뛰어나 물, HVAC 및 순한 화학 물질 서비스를 위한 기포 밀봉 씰링입니다.
인증된 품질 - 요청 시 CE, UKCA, WRAS 및 ACS 인증과 함께 ISO 9001 인증을 받았습니다.
전체 문서 – 재료 인증서(밀 테스트 보고서) 및 압력 테스트 보고서가 모든 주문과 함께 제공됩니다.
글로벌 수출 경험 – 안정적인 물류 및 기술 지원을 통해 50여 개국에 밸브를 공급합니다.
경쟁력 있는 견적을 원하거나 당사 공장 방문을 원하시면 당사의 엔지니어링 팀은 표준 웨이퍼 버터플라이 밸브가 필요한지 아니면 특수 재료나 작동이 포함된 완전 맞춤형 솔루션이 필요한지 여부에 관계없이 특정 크기, 재료, 압력 및 작동 요구 사항에 대해 논의할 준비가 되어 있습니다. 당사에 연락해 주시기 바랍니다 .
