CBF02-TL01
OEM | ODM | WDS
| 수량： | |
|---|---|

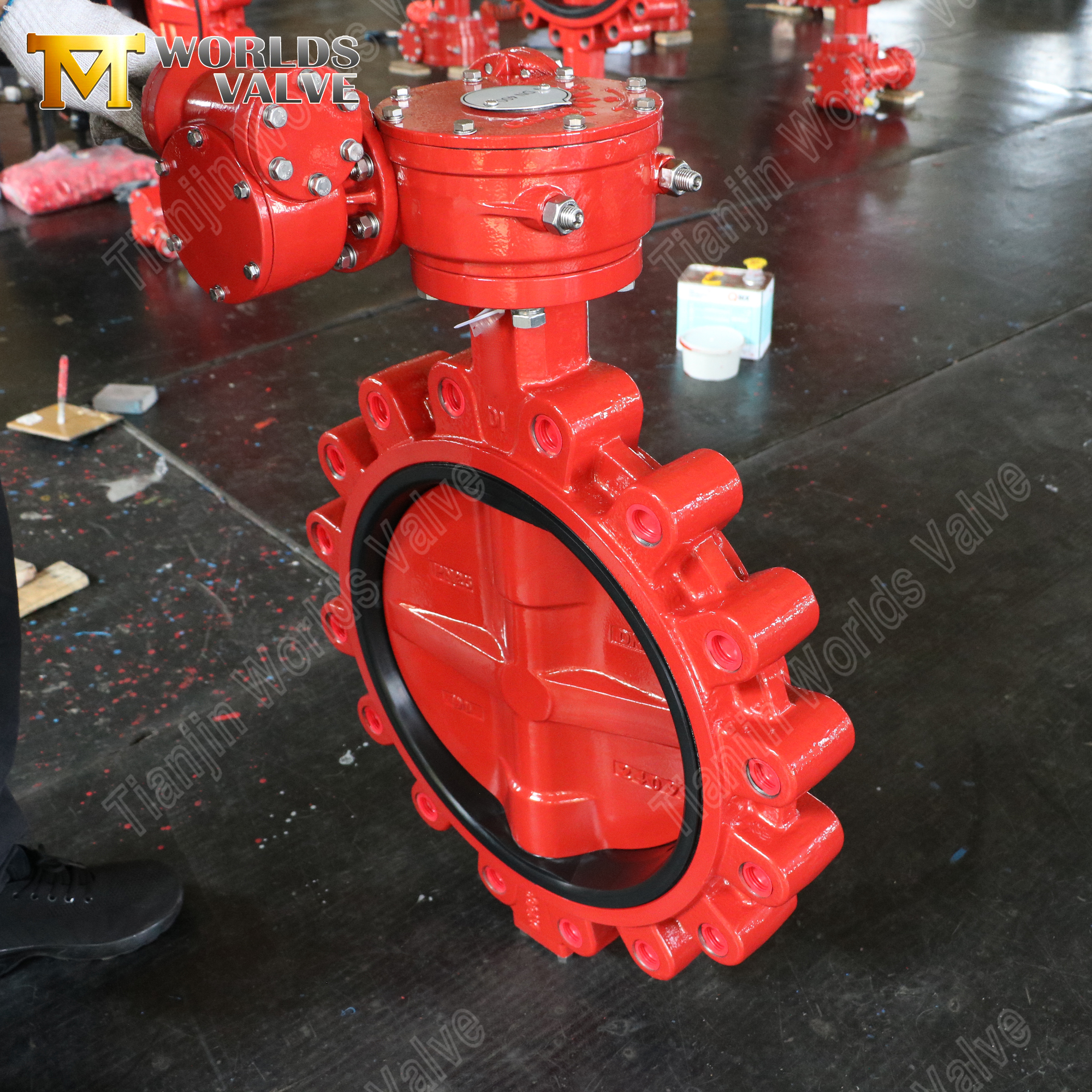

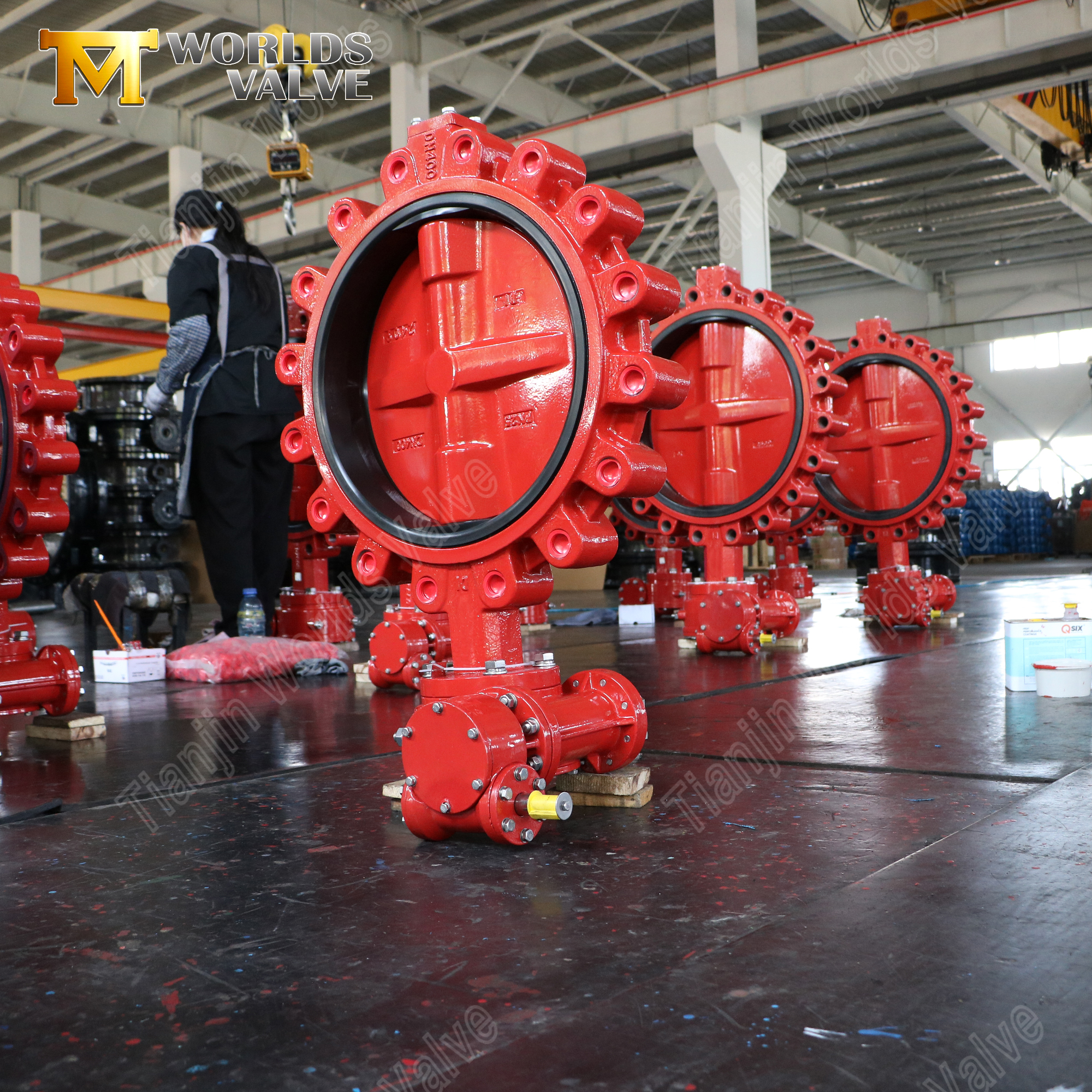

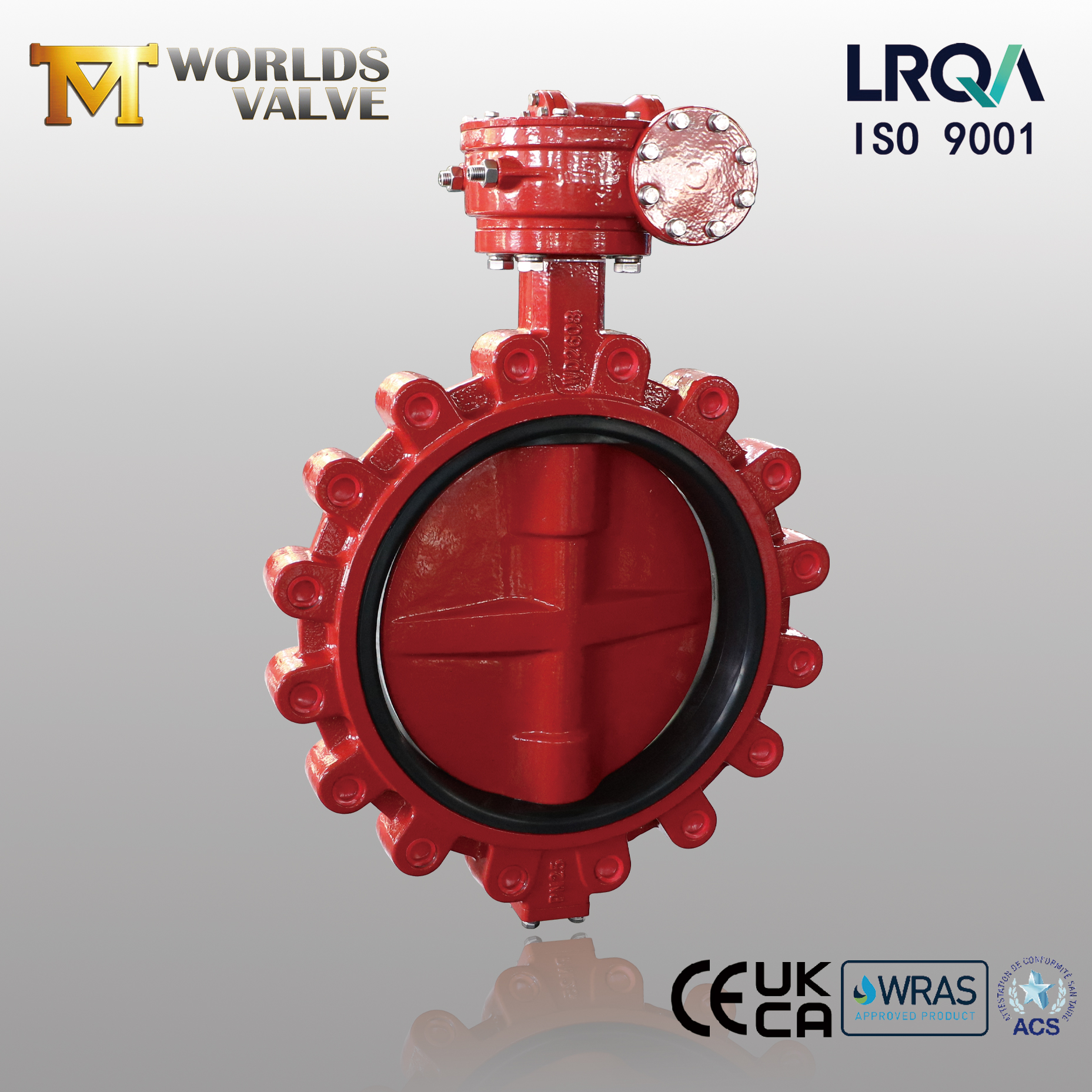

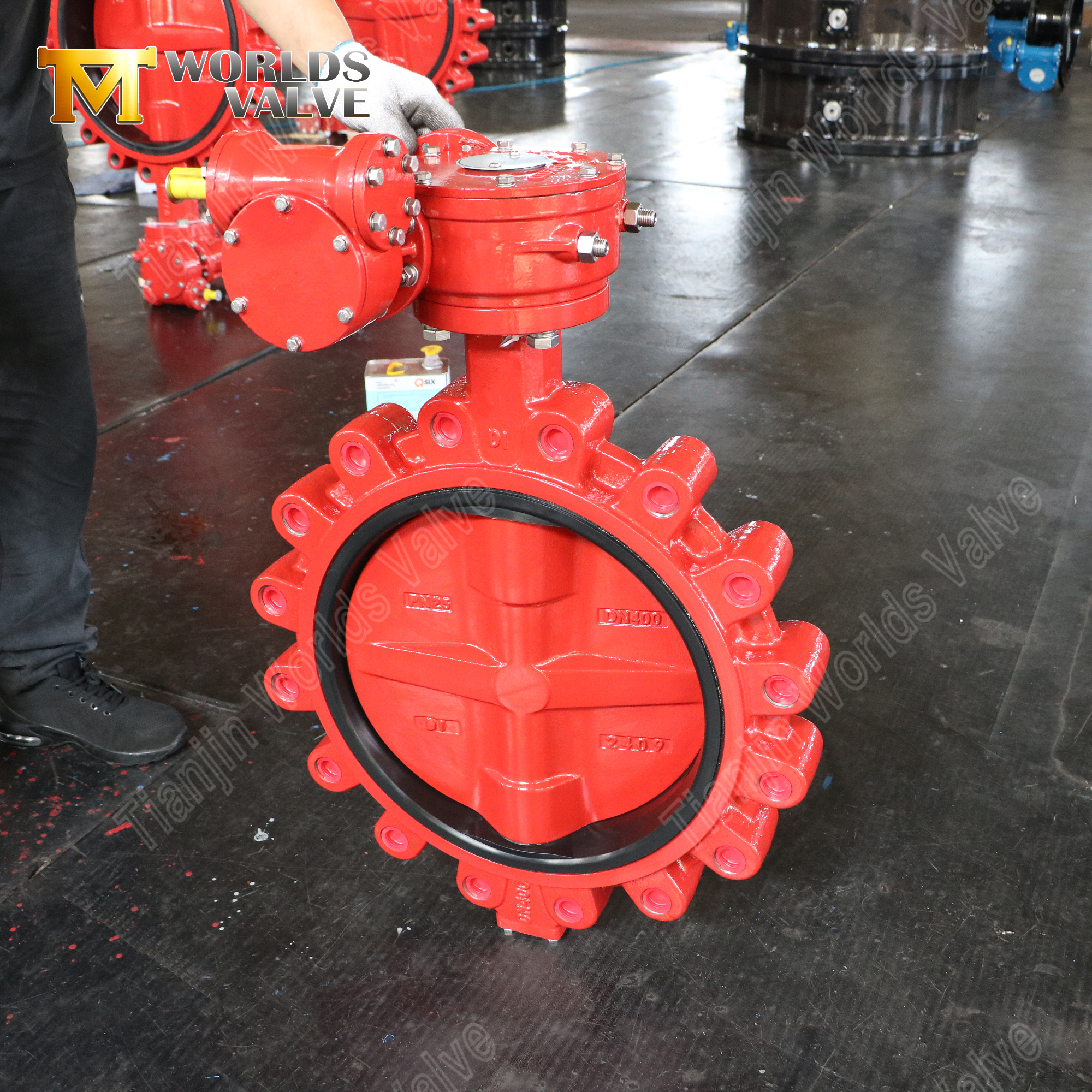

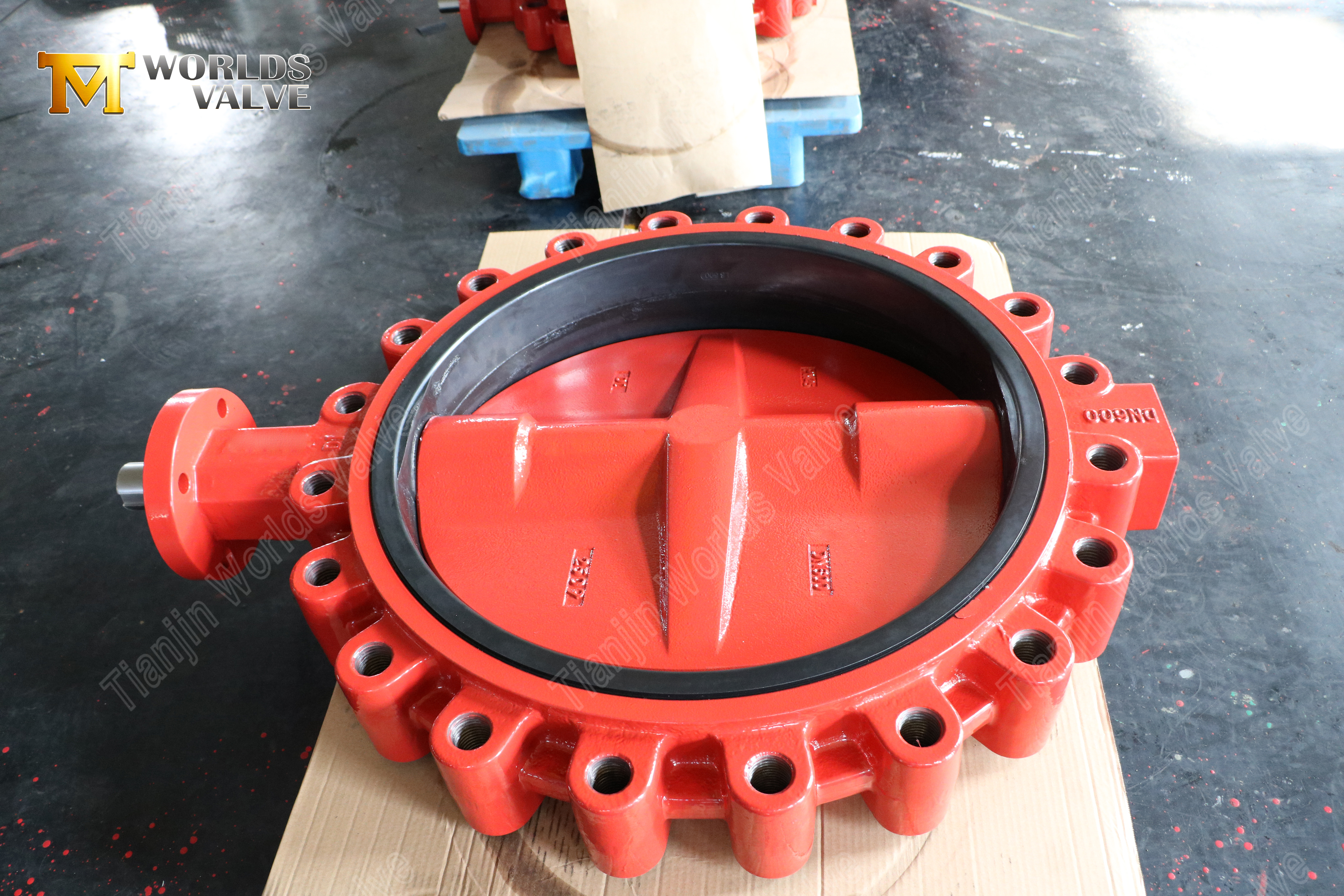

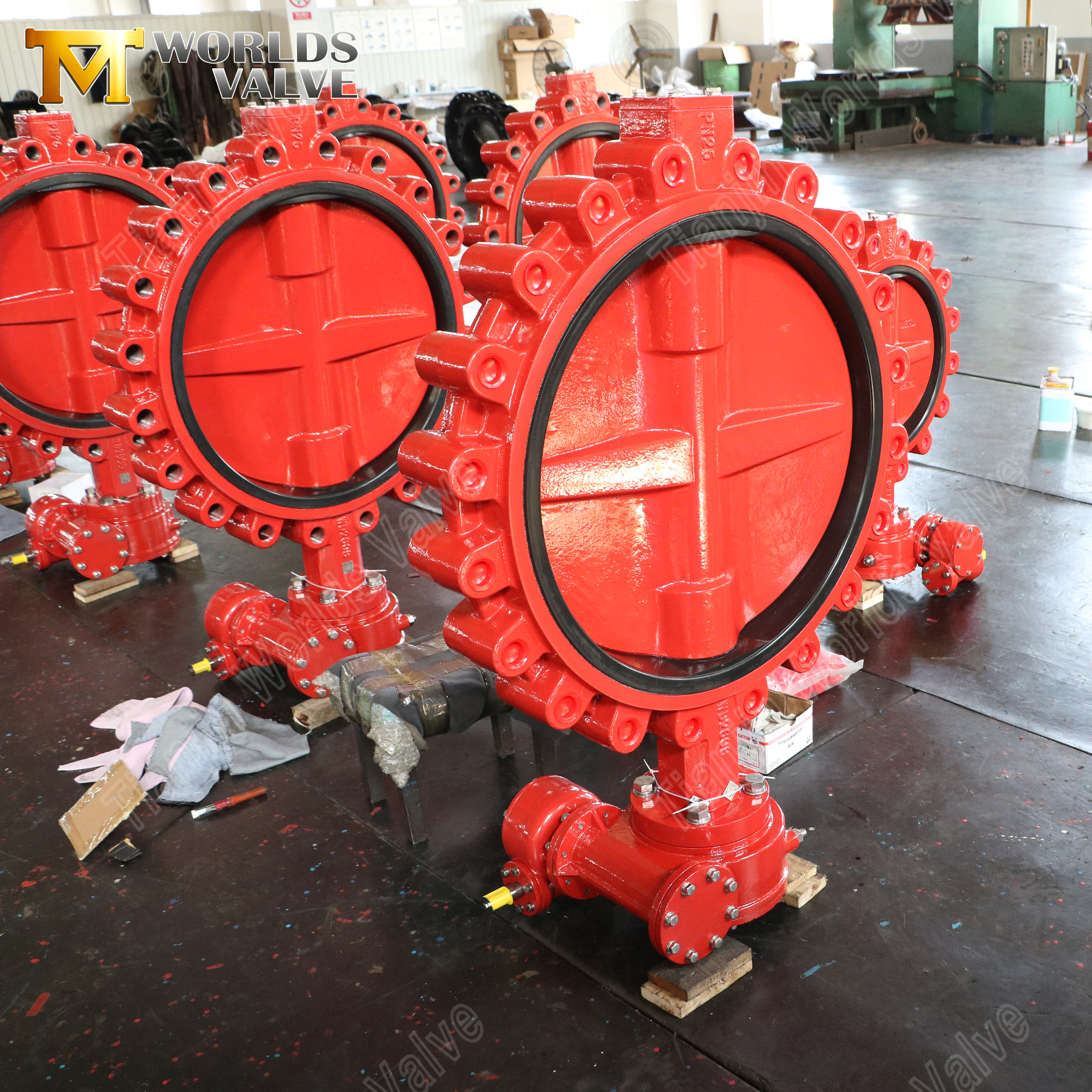

러그 버터플라이 밸브는 나사형 러그 설계로 구별되는 1/4회전 유량 제어 장치입니다. 즉, 밸브 본체 양쪽에 스레드형 인서트가 있어 각 측면에서 독립적으로 파이프 플랜지에 직접 볼트로 체결할 수 있습니다.
플랜지 사이에 끼어 있고 제거를 위해 완전히 분리해야 하는 웨이퍼 밸브와 달리 러그 설계는 막다른 서비스를 가능하게 합니다. 즉, 파이프라인의 한쪽에서 밸브를 제거하고 다른 쪽은 가압 상태로 작동할 수 있습니다. 따라서 유지 관리 격리, 파이프라인 유연성 및 가동 중지 시간 감소가 중요한 시스템에 선호되는 선택입니다.
이 모델은 EN-GJS-400-15 연성주철 본체와 디스크, 안전한 식수 적용을 위한 WRAS 승인 EPDM 시트, 강력한 토크 전달을 위한 SS431 스테인리스강 스템, PN25(25bar) 정격 및 RAL 3013 에폭시 코팅으로 마감된 부드럽고 자동 잠금 수동 제어를 위한 웜 기어 작동기가 특징입니다. DN50부터 DN1200까지의 크기로 제공되는 이 밸브는 물 공급, 폐수 처리, HVAC 및 산업 처리 시스템에서 안정적이고 장기간 서비스를 제공하도록 설계되었습니다.
15년 이상의 수출 경험을 보유한 직접 OEM/ODM 제조업체인 Tianjin Worlds Valve Co., Ltd.는 재료, 크기, 압력 등급, 플랜지 표준, 코팅 및 액추에이터 등 모두 고객의 정확한 사양에 맞춰진 완전 맞춤형 러그 버터플라이 밸브를 제공합니다. 당사의 제품은 50개 이상의 국가로 수출되며 ISO 9001(LRQA 인증), CE, UKCA, WRAS 및 ACS 인증을 받았습니다.
러그 버터플라이 밸브 | 연성철 본체 및 디스크 | EPDM 시트 | 기어 작동
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 공급업체

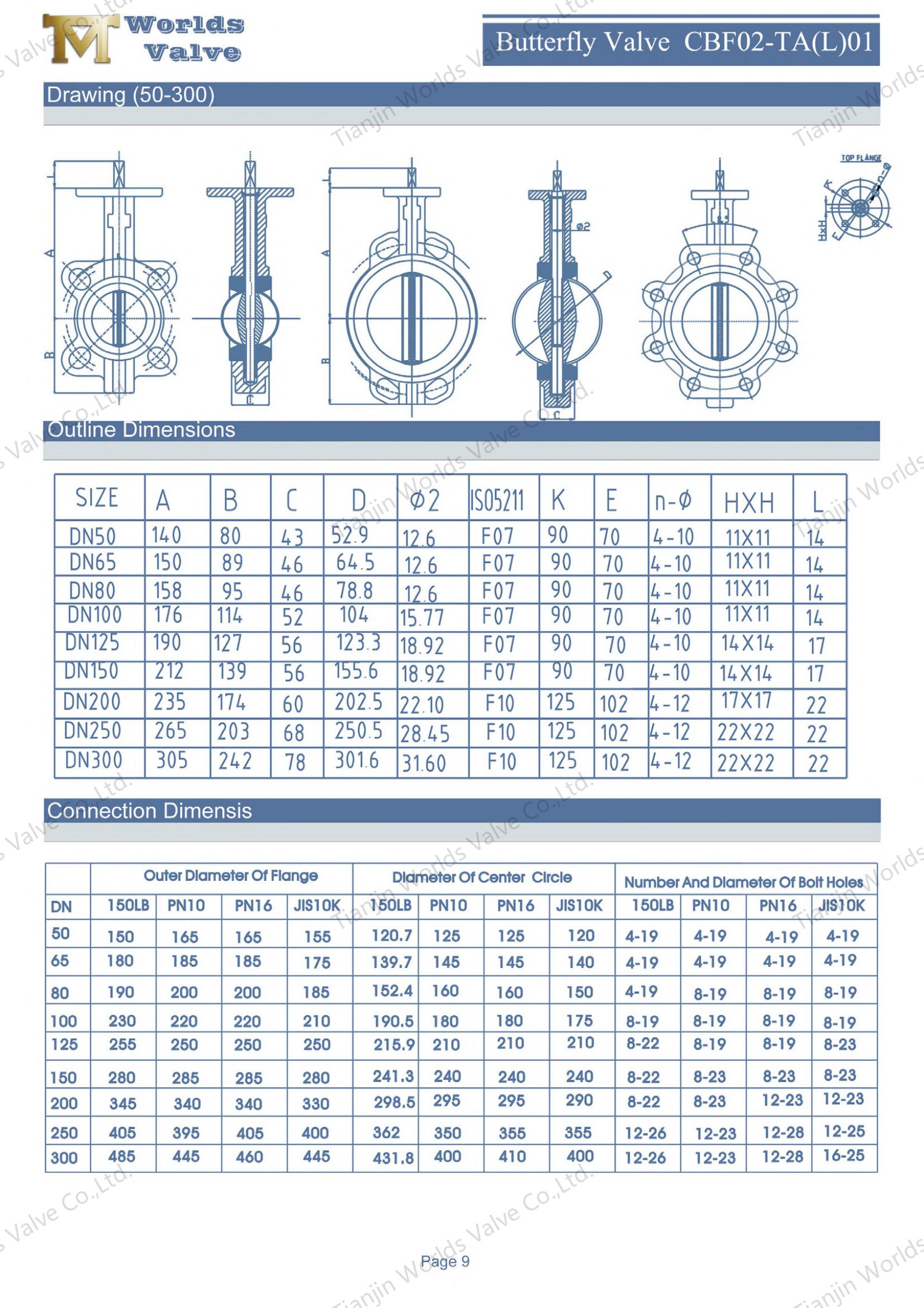

CBF02-TL01 - 상세 제품 정보
이 모델은 다음 매개변수로 구성됩니다. 아래 나열된 모든 항목은 귀하의 특정 요구 사항에 맞게 맞춤화할 수 있습니다.
매개변수 | 사양(본 모델) | 맞춤화 가능 |
본체 재질 | 연성이 있는 철 | 회주철(ASTM A126 클래스 B), WCB, CF8, CF8M, 듀플렉스, 슈퍼 듀플렉스 |
디스크 재질 | 연성 철 코팅 에폭시 RAL3013 | CF8(304), CF8M(AISI 316), 알루미늄 청동, 듀플렉스, PTFE 캡슐화 |
줄기 재료 | SS431 | SS304, SS420, SS316, 모넬 K500 |
시트 재질 | WRAS가 포함된 EPDM 승인 | NBR, Viton/FKM, PTFE, 하드 백업 시트(금속 지지) |
압력 등급 | PN25 | PN6, PN10; PN16; PN25; 150류; 300류; JIS 10K/16K |
크기 범위 | DN50–DN1200(2″–48″) | 요청 시 모든 중간 크기 제공 가능 |
연결 종료 | 러그 유형 | 이중 플랜지형, 웨이퍼형, 홈이 있는 끝단 |
코팅 | 에폭시 수지, RAL 3013, 250μm 두께 | 모든 RAL 색상, 맞춤형 두께, 부식 방지 코팅 |
상단 플랜지 | ISO 5211 | 다양한 액추에이터 인터페이스에 맞게 맞춤화 가능 |
작업 | 웜기어 OP | 수동, 전기, 공압, 유압, 체인 휠 |
1. 러그형 설계 - 막다른 서비스 및 유지보수 격리
독립적인 파이프라인 장착 - 밸브 본체 양쪽에 나사형 러그가 있어 각 측면을 파이프 플랜지에 독립적으로 볼트로 고정할 수 있어 막다른 서비스가 가능합니다. 밸브는 파이프라인 끝에 설치하거나 유지 관리를 위해 섹션을 격리하는 데 사용할 수 있습니다.
단순화된 유지 관리 – 전체 파이프라인을 감압하거나 차단하지 않고도 밸브를 한쪽에서 제거할 수 있습니다. 이는 가동 중지 시간으로 인해 비용이 많이 드는 공장에서 중요한 이점입니다.
우수한 강성 – 러그 설계는 웨이퍼 유형보다 더 큰 구조적 강도를 제공하여 파이프 응력, 진동 및 열팽창을 견딜 수 있습니다.
양방향 씰링 – 양방향 흐름 방향에서 안정적인 차단 기능을 제공합니다.

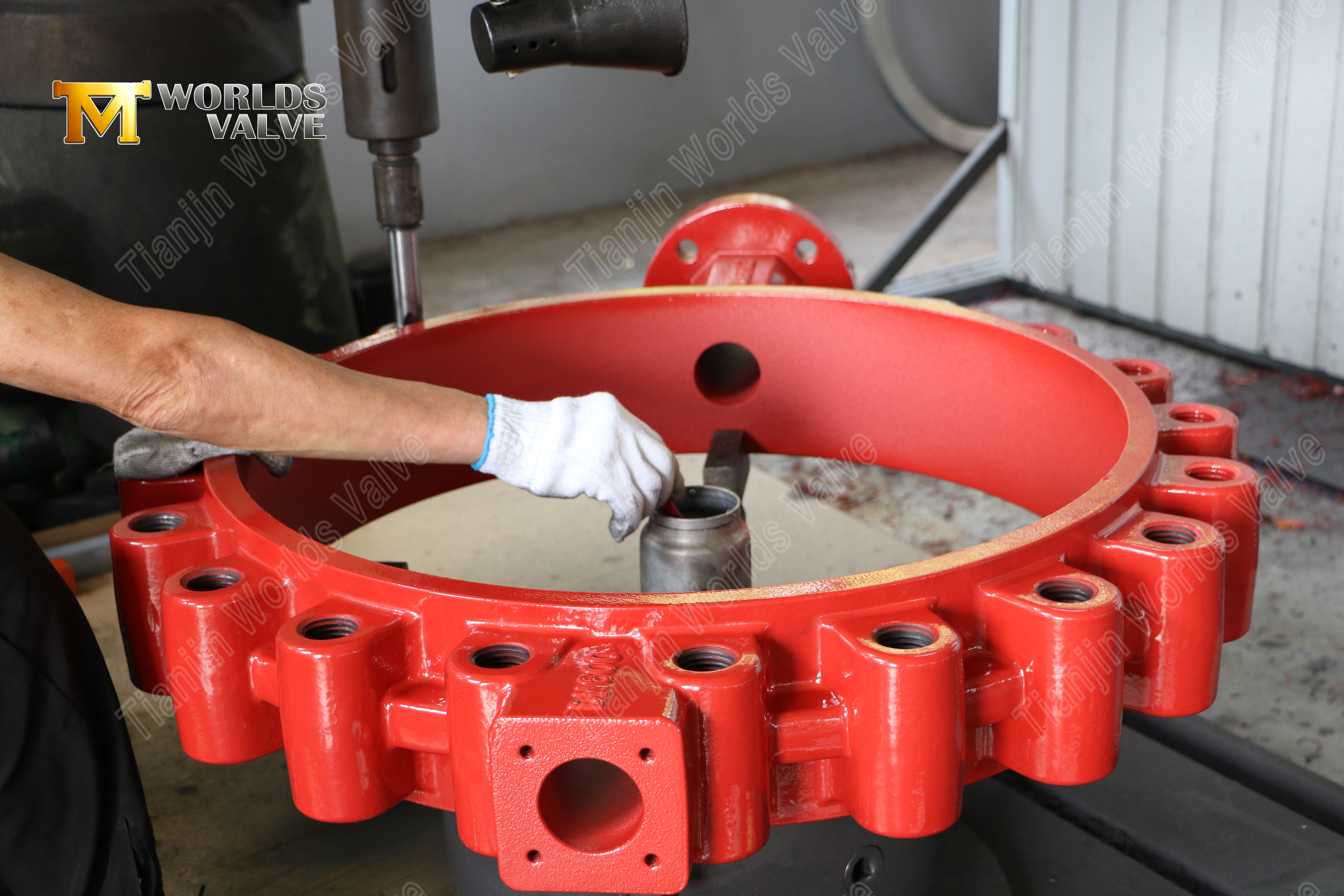

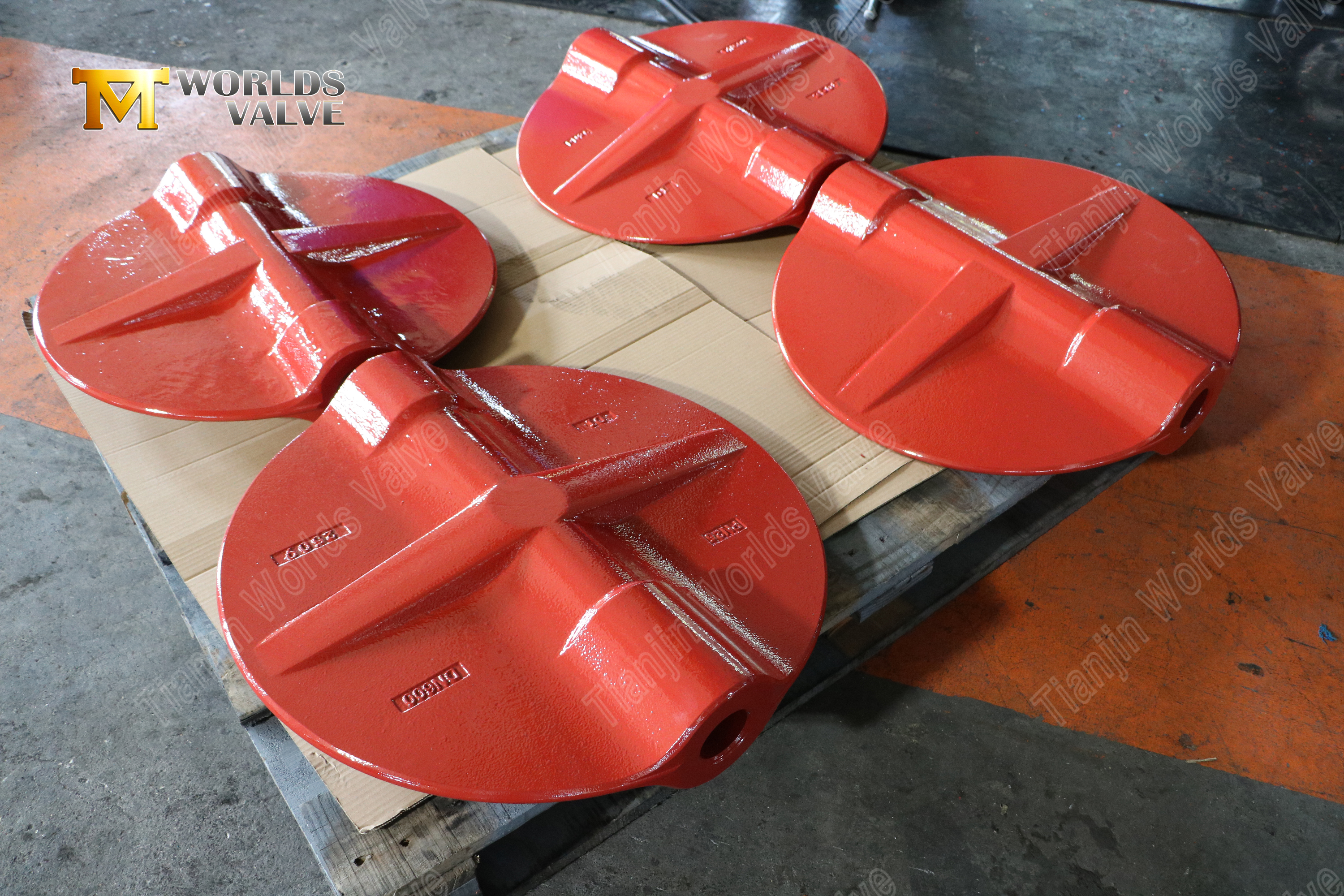

2. 본체 및 디스크 재질 – 연성철 EN-GJS-400-15(GGG40)
고강도 –EN-GJS-400-15는 최소 15%의 신율로 ≥400MPa의 인장 강도와 ≥250MPa의 항복 강도를 제공하여 PN25 압력 서지 및 열팽창 하에서 안정적인 성능을 제공합니다.
탁월한 내충격성 - 구상 흑연 구조는 파손 없이 기계적 충격과 파이프라인 진동을 견딜 수 있는 탁월한 인성을 제공합니다.
부식 방지 - RAL 3013 에폭시 코팅과 결합하여 본체와 디스크는 물, 폐수 및 일반 산업 서비스에서 부식을 방지합니다.
3. 시트 재질 – WRAS 승인 EPDM
식수 안전 - EPDM 시트는 WRAS(물 규정 자문 제도) 승인을 받아 영국 및 WRAS 인증이 필요한 기타 지역의 식수 공급 시스템을 완벽하게 준수합니다.
우수한 내수성 -EPDM은 물, 증기 및 실외 기후에 대한 탁월한 저항성을 제공하므로 물 공급, 폐수 및 HVAC 응용 분야에 이상적입니다.
넓은 온도 범위 - -20°C ~ +120°C에서 밀봉 특성을 유지합니다.
완벽한 차단 – 안정적인 양방향 밀봉을 제공하여 두 흐름 방향에서 누출이 전혀 발생하지 않도록 보장합니다.
4. 스템 재질 – SS431 스테인레스 스틸
고강도 –SS431은 우수한 기계적 강도와 인성을 제공하는 마르텐사이트계 스테인리스강으로, 인장 강도가 800~1000MPa로 304/316 스테인리스강보다 훨씬 높아 안정적인 토크 전달이 가능합니다.
뛰어난 내마모성 - 표면이 경화되어 반복적인 사이클링 중에 골링 및 프레팅이 방지되므로 밸브 스템 응용 분야에 매우 적합합니다.
우수한 내식성 -SS431은 모든 마르텐사이트계 스테인리스강 중 최고의 내식성을 제공하며 높은 경도(248-302HB)로 장기적인 내구성을 보장합니다.
분출 방지 설계 – 고정 메커니즘은 압력 서지 시 우발적인 스템 배출을 방지합니다.

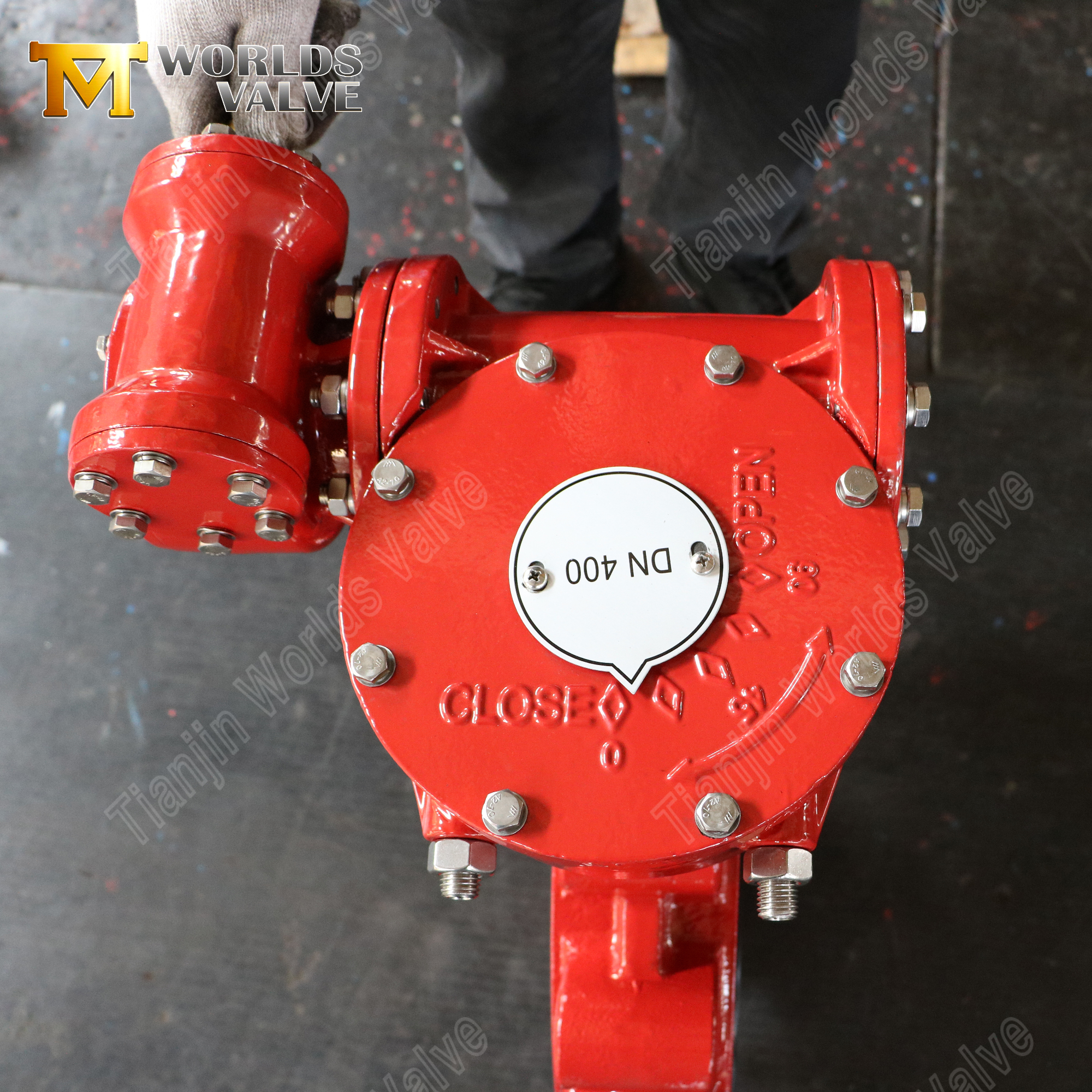

5. 웜 기어 작동 장치 - 부드럽고 자동 잠금 제어
자동 잠금 설계 – 웜 기어는 자동 잠금 기능을 갖추고 있어 유동 압력 하에서도 디스크가 제 위치에 유지되며 추가 잠금 장치가 필요하지 않습니다.
열림-닫힘 위치 표시기 – 내장 표시기는 밸브 위치를 한눈에 보여줍니다.
감소된 작동 토크 – 기어 비율은 수동 입력 토크를 배가시켜 작동을 부드럽고 쉽게 만듭니다. 이는 핸드 레버 토크가 너무 높아 편안한 작동이 불가능한 대형 크기에 특히 중요합니다.
ISO 5211 장착 - 표준화된 상단 플랜지를 사용하면 필요한 경우 전기 또는 공압 작동 장치로 쉽게 업그레이드할 수 있습니다.
6. RAL 3013 코팅 - 내구성 있는 보호 및 높은 가시성
토마토 레드 마감 -RAL 3013은 차분한 토마토와 벽돌색이 가미된 따뜻하고 흙빛이 나는 레드입니다. 뚜렷이 어둡고 채도가 높은 레드(LRV = 8.47)로 생생한 시각적 존재감을 제공합니다.
우수한 부식 방지 – 에폭시 수지 코팅은 충격, 마모 및 화학적 공격에 대한 탁월한 저항성을 제공합니다.
높은 가시성 – 대담한 빨간색 마감으로 산업 환경에서 밸브를 쉽게 식별할 수 있으며 안전 및 유지 관리 절차를 지원합니다.
7. PN25 등급 – 더 높은 압력 성능
탁월한 압력 처리 – PN25(25 bar / 363 psi) 정격의 이 밸브는 표준 PN10/PN16 밸브보다 훨씬 더 높은 시스템 압력을 처리하므로 고층 건물 물 공급, 산업 공정 및 압력 요구 사항이 높은 파이프라인 시스템에 이상적입니다.
내구성 있는 구조 – EN-GJS-400-15 본체와 SS431 스템은 지속적인 고압 및 일시적인 서지 조건에서 안정적인 작동을 보장합니다.
다용도 응용 분야 -PN25 호환성으로 인해 펌프식 주전원 및 가압식 분배 네트워크를 포함하여 더 광범위하고 까다로운 응용 분야에 대한 밸브의 적합성이 확장되었습니다.
EN-GJS-400-15 본체, WRAS EPDM 시트, PN25 등급 및 기어 작동기를 갖춘 러그 버터플라이 밸브는 광범위한 산업 분야에서 신뢰를 받고 있습니다.
물 공급 및 분배 – 식수 본관, 고층 건물 공급, 펌프장 – PN25 등급은 높은 시스템 압력을 처리합니다. WRAS 승인은 식수 안전을 보장합니다.
폐수 처리 – 하수관, 처리장, 폐수 시스템.
HVAC 시스템 – 냉수, 온수, 냉각탑 시스템.
산업 공정 – 일반 산업용 수관, 냉각수, 공정 유체.
화재 예방 – 방화관, 스프링클러 시스템, 대홍수 시스템.
관개-농업 및 조경 관개 시스템.

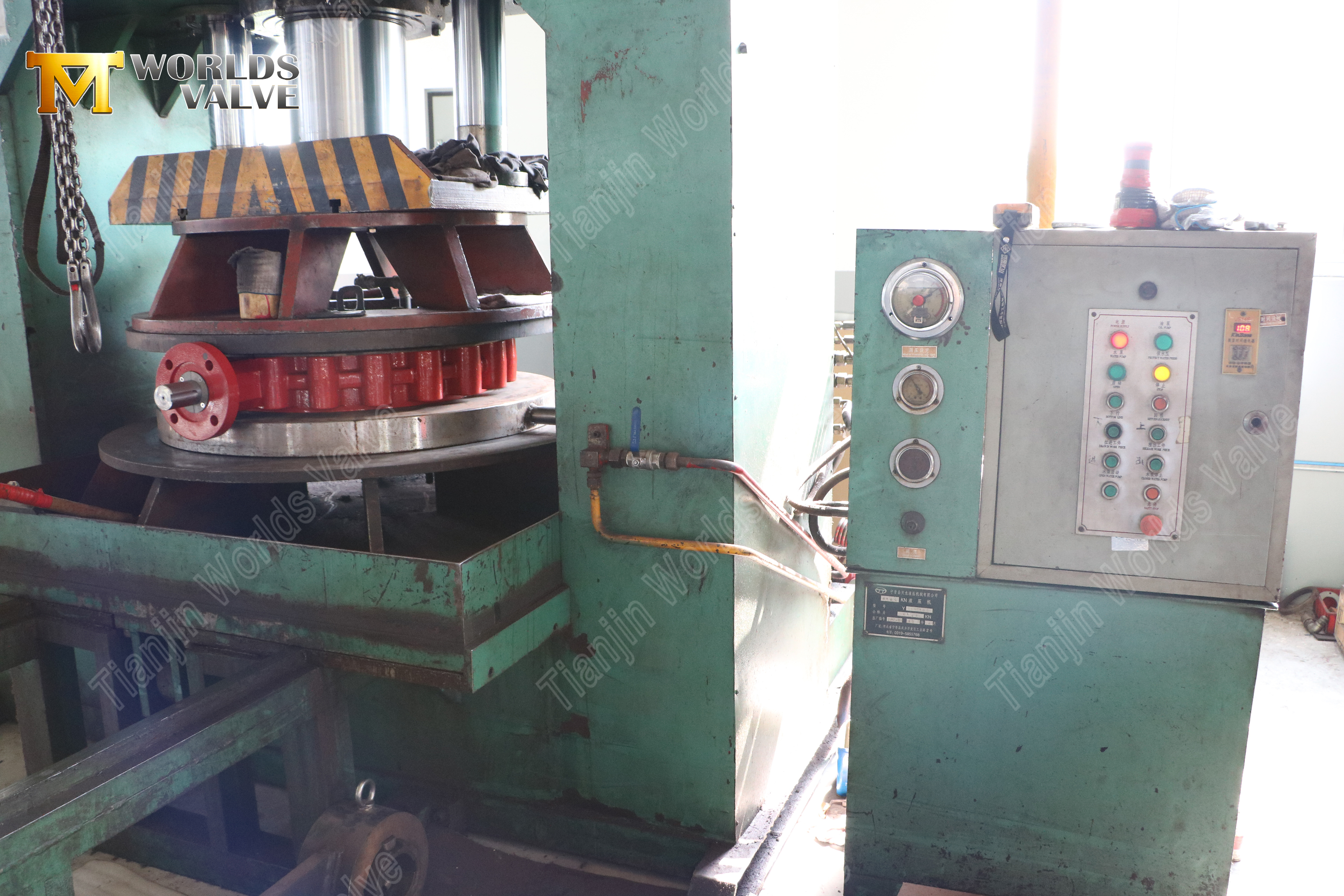

신뢰할 수 있는 품질. 당사의 ISO 9001:2015 인증은 세계에서 가장 존경받는 인증 기관 중 하나인 LRQA에서 발행합니다. 모든 밸브에는 재료 인증서와 압력 테스트 보고서가 함께 제공됩니다. 예외는 없습니다.
WRAS 인증 EPDM 시트. 당사의 EPDM 시트는 WRAS 승인을 받아 영국 및 기타 WRAS 규제 시장의 물 공급 프로젝트에 중요한 요구 사항인 식수 규정을 완벽하게 준수합니다.
PN25 압력 성능. PN25 등급의 러그 버터플라이 밸브는 표준 밸브보다 더 높은 시스템 압력을 처리하므로 고층 건물, 산업 공정 및 가압 유통 네트워크에 적합합니다.
러그 밸브 전문가. 우리는 전 세계적으로 물, 산업 및 도시 프로젝트를 위한 러그 버터플라이 밸브 제조에 대한 광범위한 경험을 보유하고 있습니다.
넓은 크기 범위. DN50부터 DN1200까지 당사는 산업용 배관 요구 사항의 전체 범위를 포괄합니다.
전체 사용자 정의. 재질, 플랜지 표준(ANSI, DIN, JIS, BS), 코팅(모든 RAL 색상), 액추에이터 등 모두 귀하의 사양에 맞춰 제공됩니다.
19년 이상의 수출 경험. 유럽, 미주, 중동, 동남아시아 등 50개 이상의 국가에 원활한 물류 및 애프터 서비스 지원을 제공합니다.
100% 추적성. 모든 주문에 대해 재료 인증서 및 압력 테스트 보고서가 제공됩니다. 예외는 없습니다.
빠른 처리. 전담 프로젝트 관리자 일반적인 리드타임은 15~40일입니다. 천진 공장 견학을 환영합니다.
WRAS EPDM 시트 및 RAL 3013 코팅이 포함된 PN25 구성이 필요하든, DN50–DN1200 범위 내에서 다른 크기가 필요하든, 완전 맞춤형 설계가 필요하든 우리는 귀하의 사양에 맞게 제작할 준비가 되어 있습니다.
귀하의 요구 사항을 보내주십시오:
필요한 크기 및 압력 등급
미디어 유형 및 작동 온도
선호하는 소재 조합(바디/디스크/시트)
액추에이터 유형(수동, 기어, 전기, 공압, 유압)
플랜지 표준 및 드릴링(ANSI, DIN, JIS, BS)
코팅 색상(모든 RAL)
목표수량 및 도착항
우리 팀은 견적 및 엔지니어링 제안을 통해 24시간 이내에 응답할 것입니다.
공장 방문을 환영합니다. 중국 천진에서 당사가 어떻게 밸브를 제조하는지 확인해 보세요.
지금 연락하셔서 함께 밸브를 만들어 보세요.
