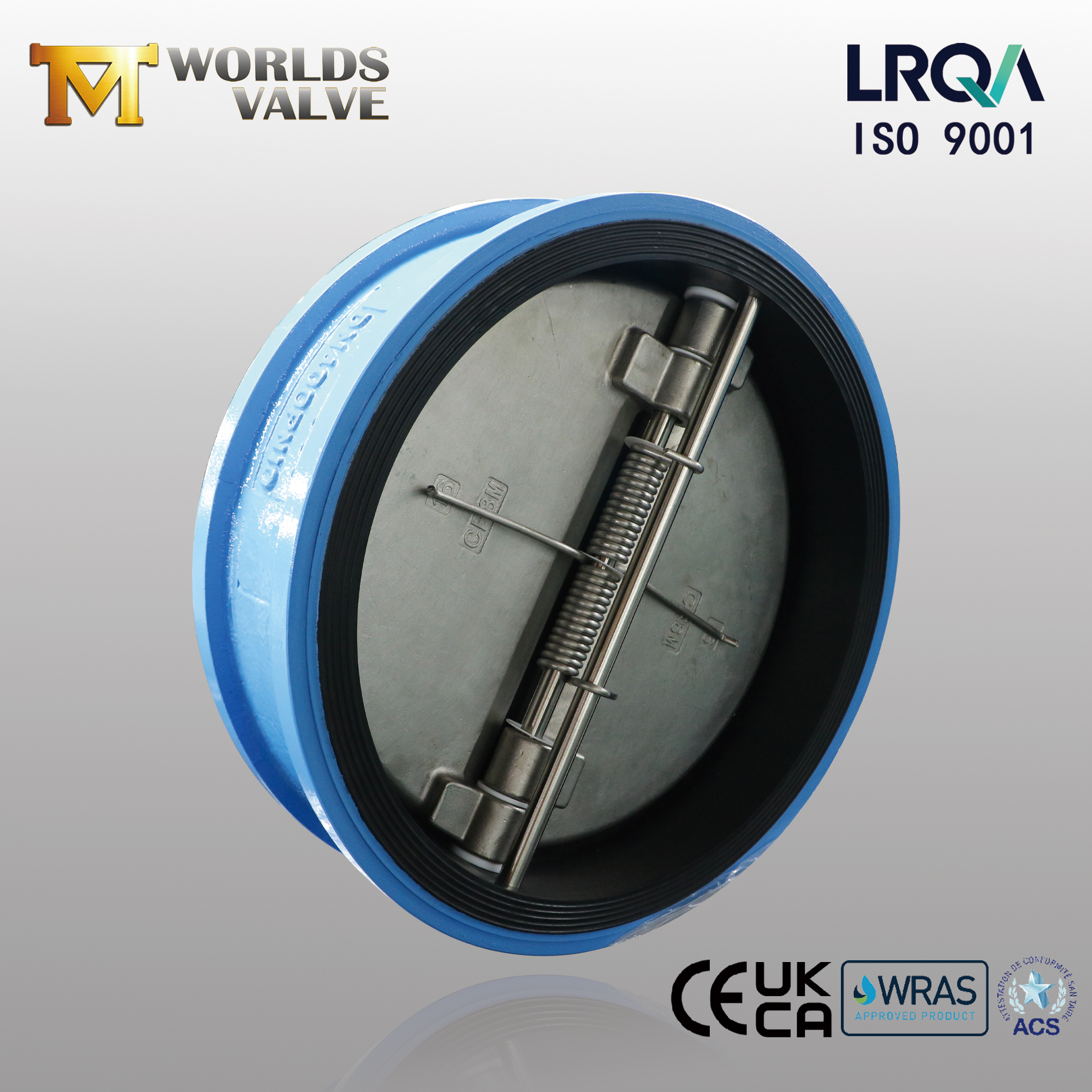

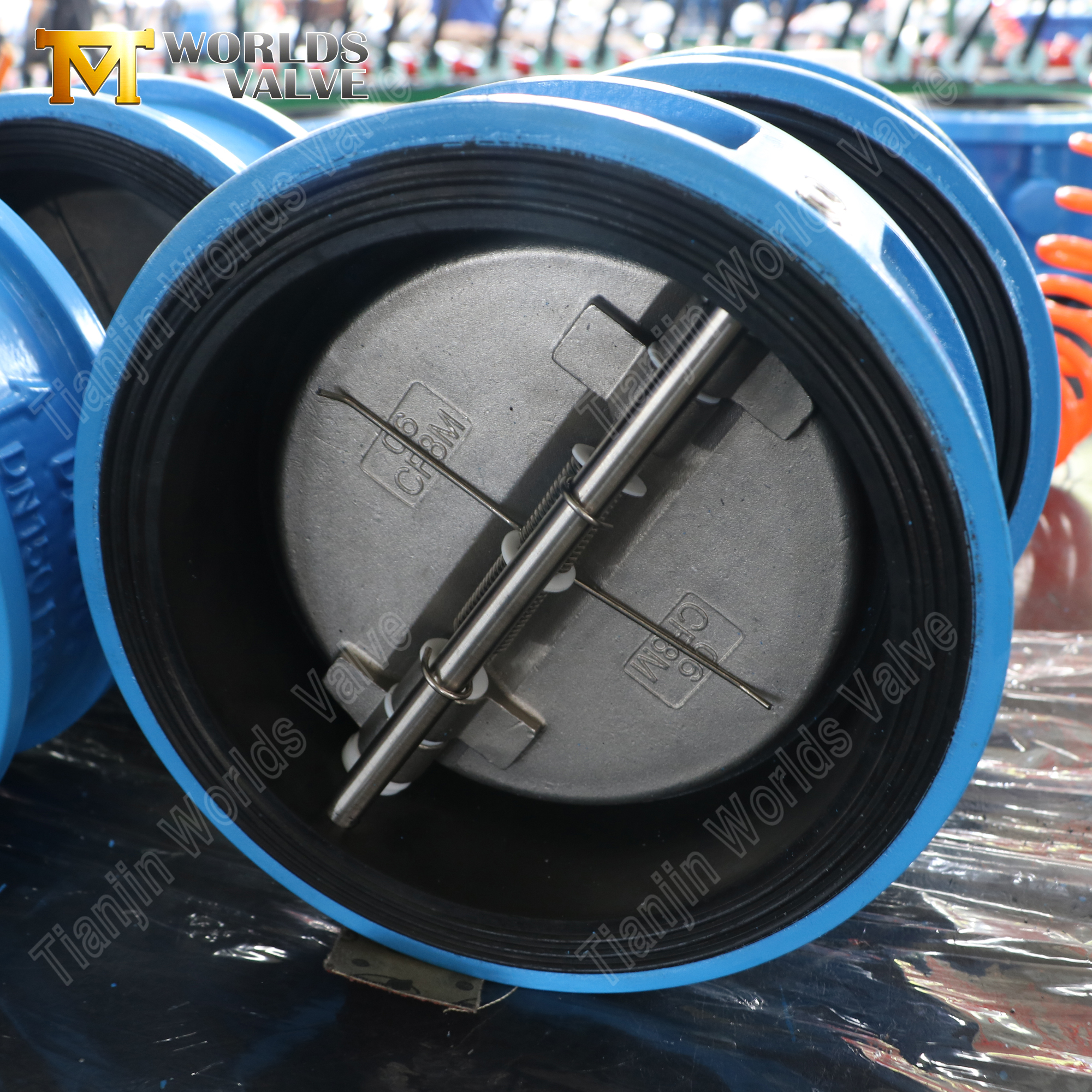

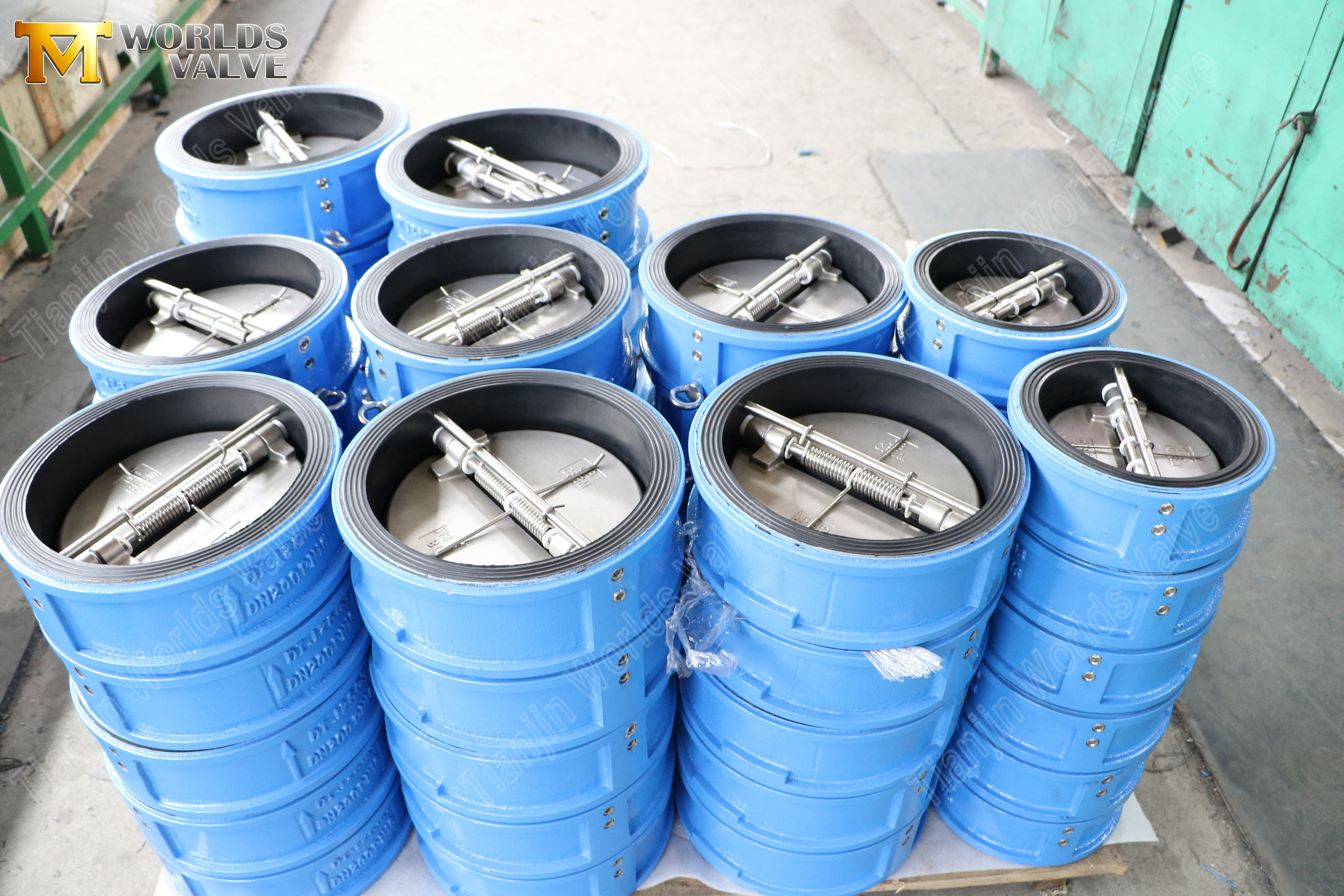

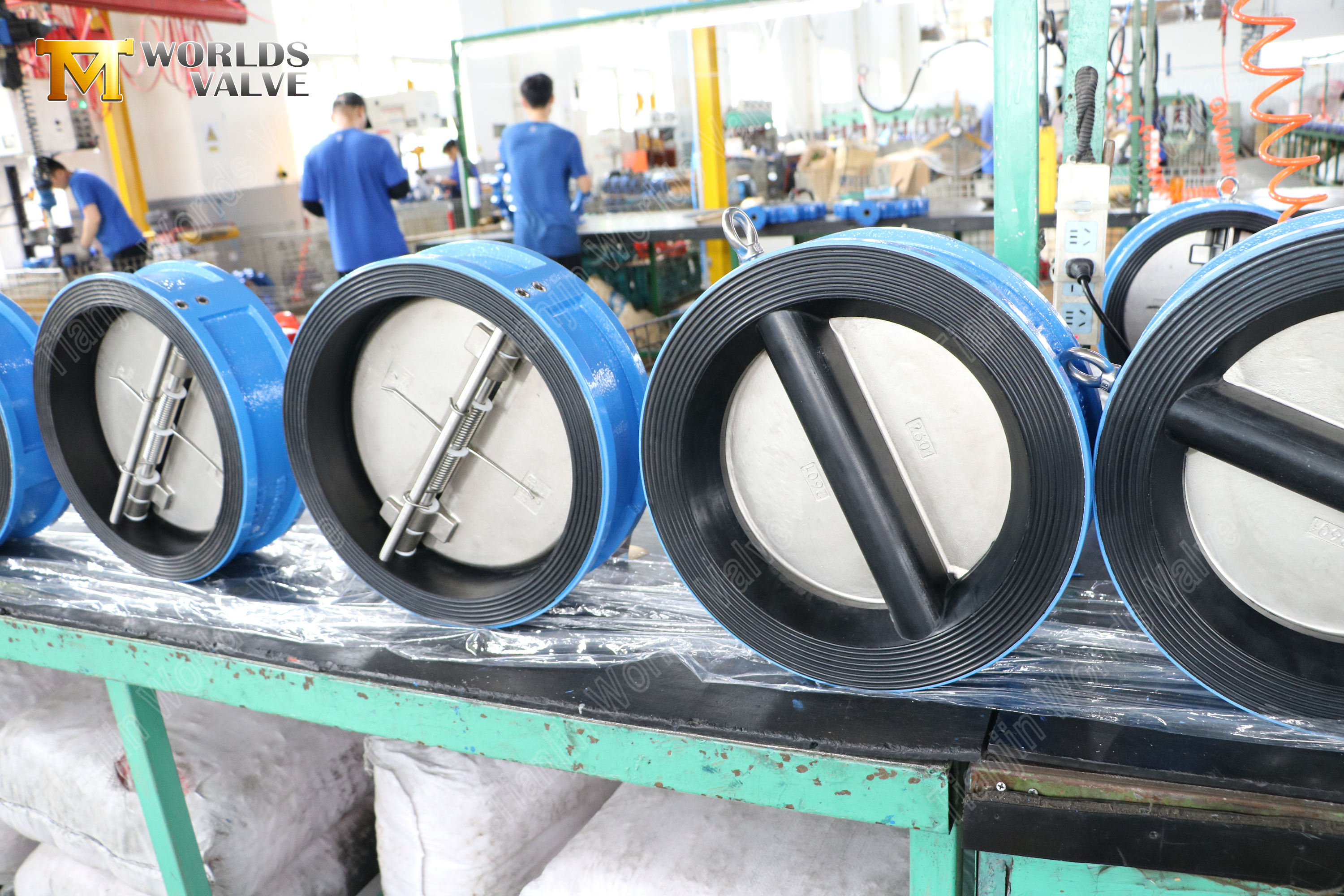

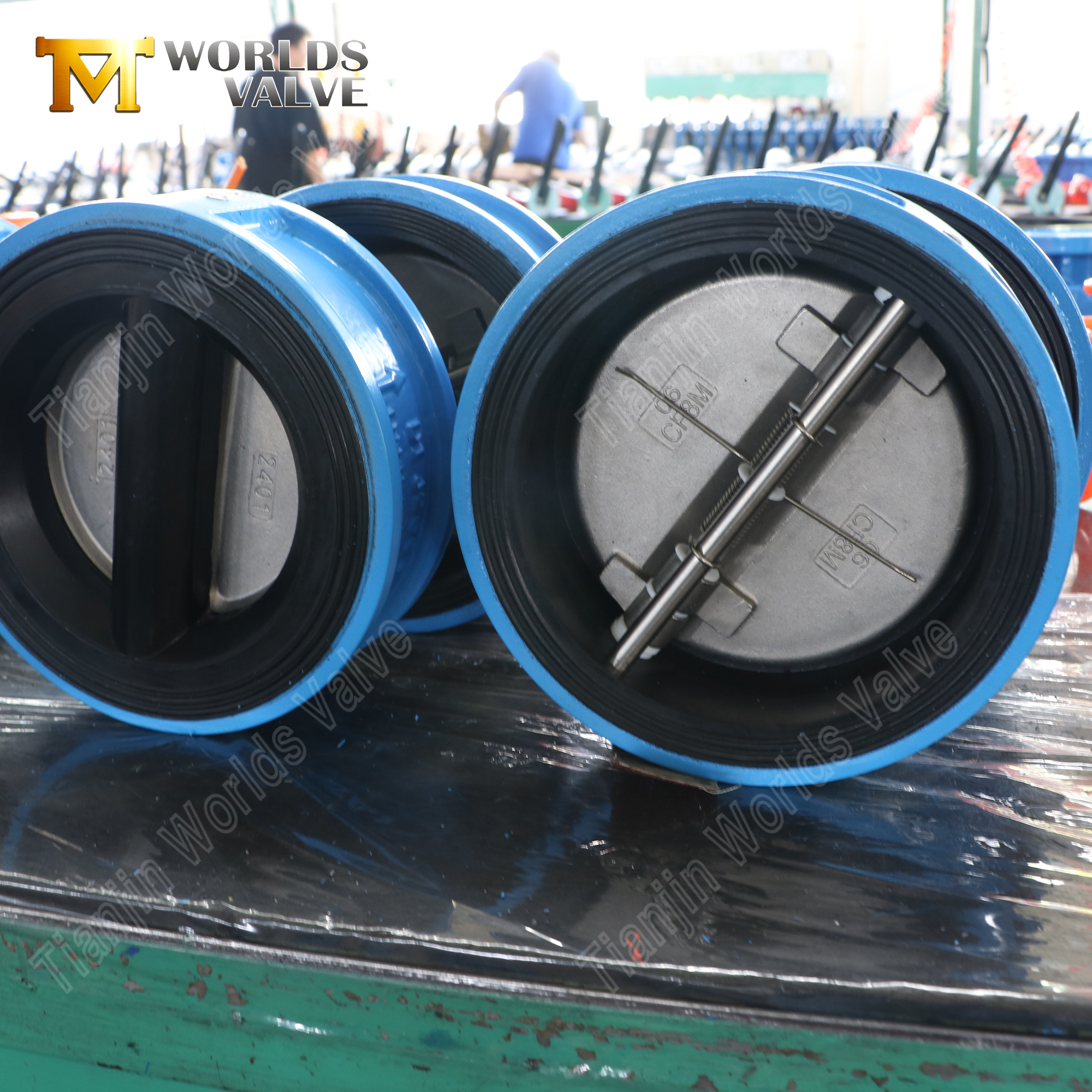

듀얼 플레이트 웨이퍼 체크 밸브 – EPDM 라이닝 바디, CF8M 디스크, PN10, OEM 제조업체

제품개요

이중 플레이트 웨이퍼 체크 밸브는 액체 및 가스 배관 시스템의 역류를 방지하도록 설계된 스프링 보조 역류 방지 밸브입니다. 힌지에서 회전하는 무거운 단일 디스크를 사용하는 기존 스윙 체크 밸브와 비교하여 이중 플레이트 설계는 흐름에 따라 열리고 닫히는 두 개의 가벼운 반원형 디스크를 사용합니다. 그 결과, 더 빠른 동적 반응, 훨씬 더 가벼운 중량, 밸브 전반에 걸친 훨씬 더 작은 압력 강하가 가능합니다.

웨이퍼 본체는 관통 볼트를 사용하여 두 개의 파이프라인 플랜지 사이에 직접 삽입됩니다. 밸브 자체에는 플랜지가 없으므로 면간 치수가 짧고 전체 무게가 가볍습니다. 일반적인 배관 레이아웃에서 이는 동일한 크기의 플랜지형 스윙 체크 밸브에 비해 최대 85%의 중량 절감을 의미할 수 있습니다. 이는 파이프 지지대를 설계하거나 혼잡한 펌프장에서 작업할 때 중요한 차이입니다.

이 모델은 내부 보어가 EPDM으로 완전히 라이닝된 연성 철 본체(GGG40/500-7), 노출된 금속 표면의 부식 방지를 위한 CF8M 스테인레스 스틸 디스크(AISI 316)를 특징으로 하며 정격은 PN10(10bar/145psi)입니다. EPDM 시트는 밸브 본체에 직접 가황(경화)되어 시트와 본체 사이의 누출 경로를 제거하는 영구적인 화학적 결합을 형성합니다. 이는 신뢰성과 누출 제로가 타협할 수 없는 응용 분야에서 중요한 이점입니다. 스프링 보조 이중 플레이트는 흐름 역전 시 자동으로 닫히며, 일반적으로 라인 압력에 따라 0.2~0.5초 이내에 펌프, 압축기 및 업스트림 장비를 역류 및 압력 서지 손상으로부터 효과적으로 보호합니다.

19년 이상의 수출 경험을 보유한 직접 OEM/ODM 제조업체인 Tianjin Worlds Valve Co., Ltd.는 재료, 크기, 압력 ​​등급, 플랜지 표준 및 밀봉 옵션 등 모두 고객의 정확한 사양에 맞춰 완전히 맞춤화 가능한 이중 플레이트 웨이퍼 체크 밸브를 제공합니다. 당사의 제품은 50개 이상의 국가로 수출되며 ISO 9001(LRQA 인증), CE, UKCA, WRAS 및 ACS 인증을 받았습니다.

소개하다:

듀얼 플레이트 웨이퍼 체크 밸브 | 연성 철 몸체 | CF8M 디스크 | EPDM 시트 | PN10

Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 공급업체

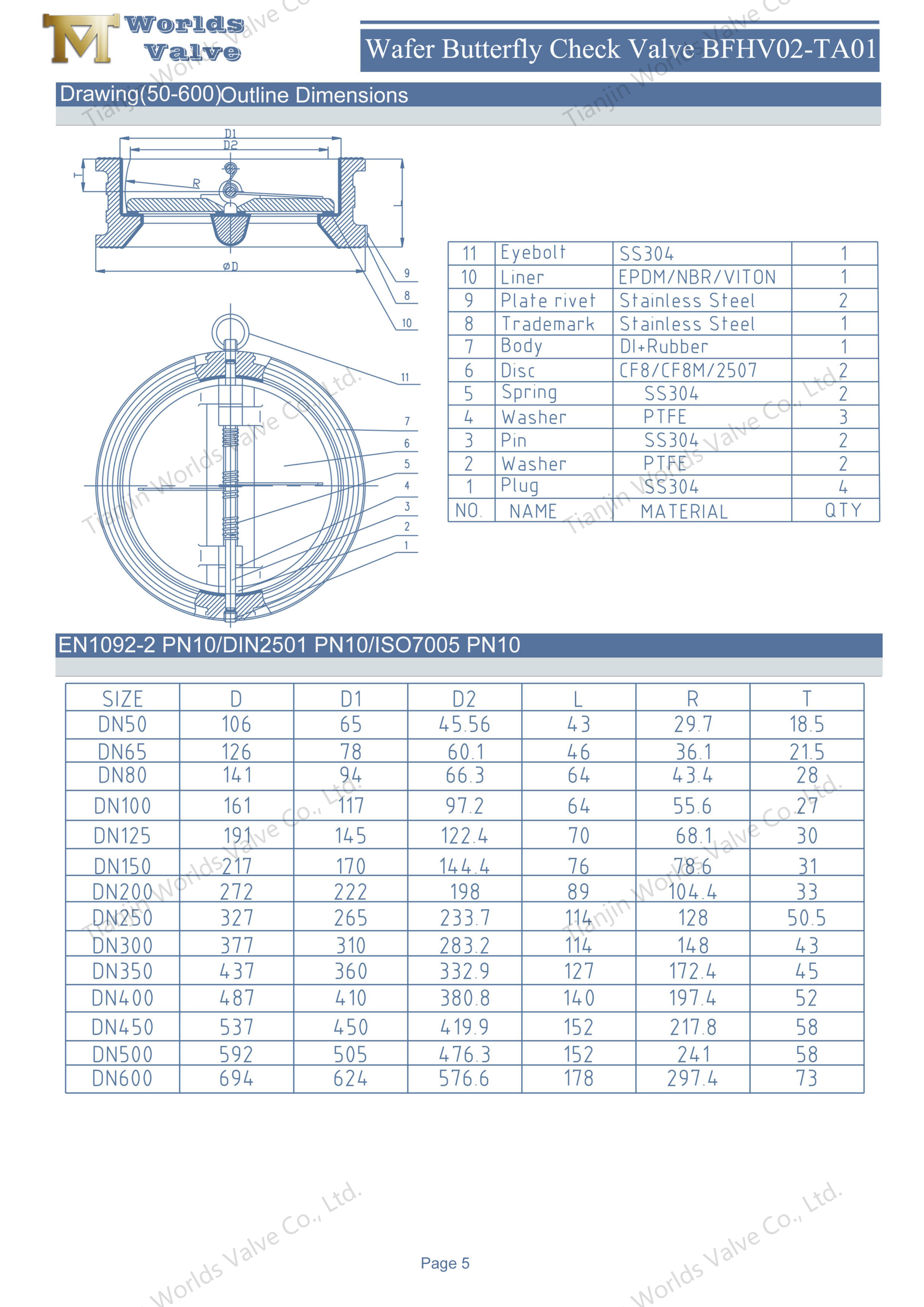

BFHV02-TA01 - 제품 상세 정보

기술 사양

이 모델은 다음 매개변수로 구성됩니다. 아래 나열된 모든 항목은 귀하의 특정 요구 사항에 맞게 맞춤화할 수 있습니다.

주요 특징 및 장점

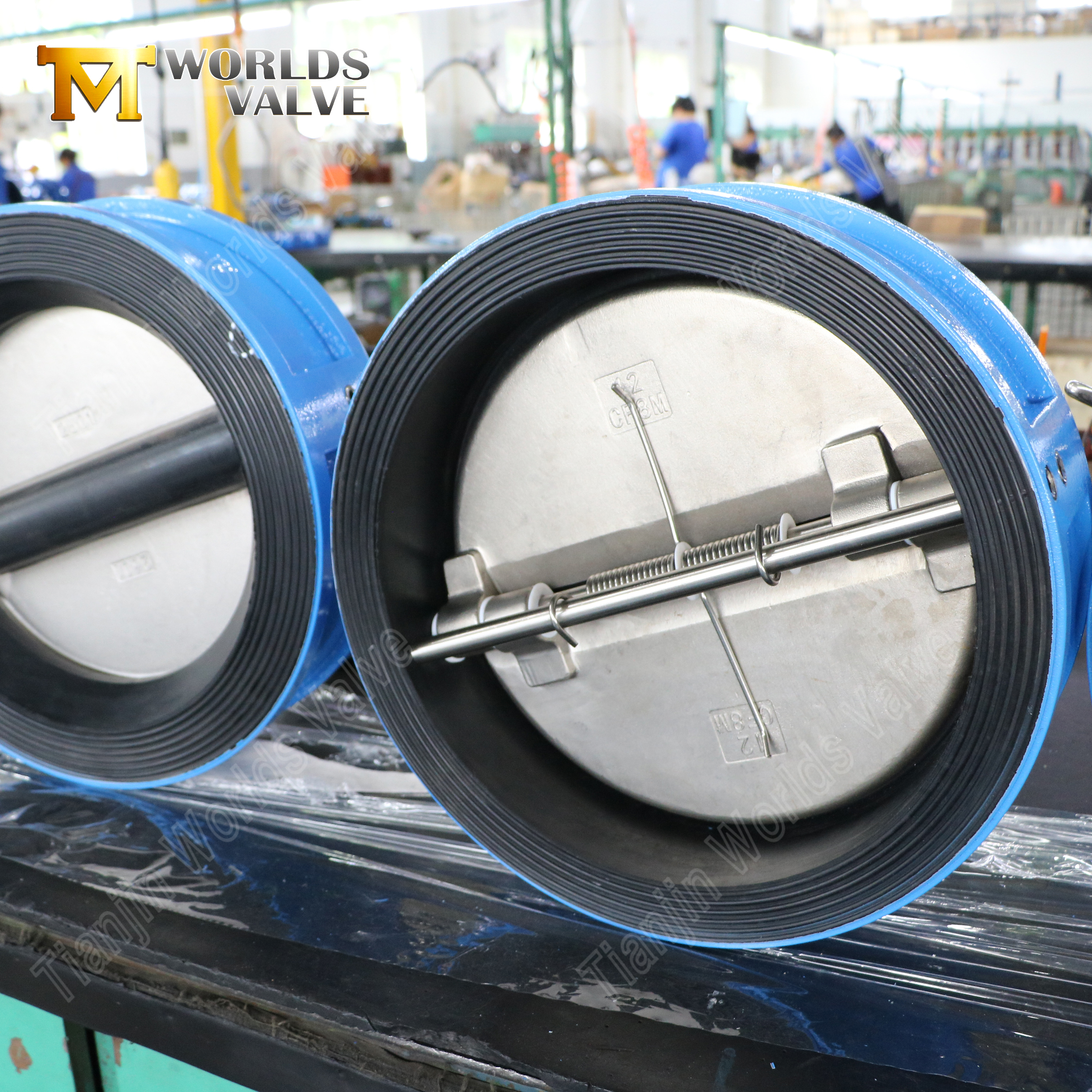

1. 스프링 보조 이중 플레이트 설계 - 빠른 폐쇄, 최소한의 수격 현상

• 빠른 응답 – 두 개의 토션 스프링이 각 디스크에서 독립적으로 작동하여 흐름 역전 시 플레이트를 빠르게 닫습니다. 응답 시간은 일반적으로 0.5초 미만이므로 완전히 닫히는 데 1~2초가 걸리는 스윙 체크 밸브에 비해 수격 현상의 위험이 크게 줄어듭니다.

• 무게 감소 – 두 개의 반원형 플레이트의 무게는 단일 풀 보어 디스크보다 가볍습니다. 이 낮은 질량은 폐쇄 중 관성 저항이 적어 슬래밍 힘이 더욱 감소함을 의미합니다.

• 낮은 압력 강하 – 완전히 열리면 플레이트가 흐름 경로에 편평하게 놓입니다. 유선형 프로파일은 최소 유량 제한을 생성합니다. 일반적으로 공칭 유량 속도에서 ΔP < 0.3bar입니다.

• 짧은 설치 길이 - 웨이퍼 설계로 인해 밸브 본체에 추가 플랜지 공간이 필요하지 않습니다. 이는 전체 파이프라인 길이를 더 짧게 유지하고 인접한 플랜지의 굽힘 모멘트를 줄입니다.

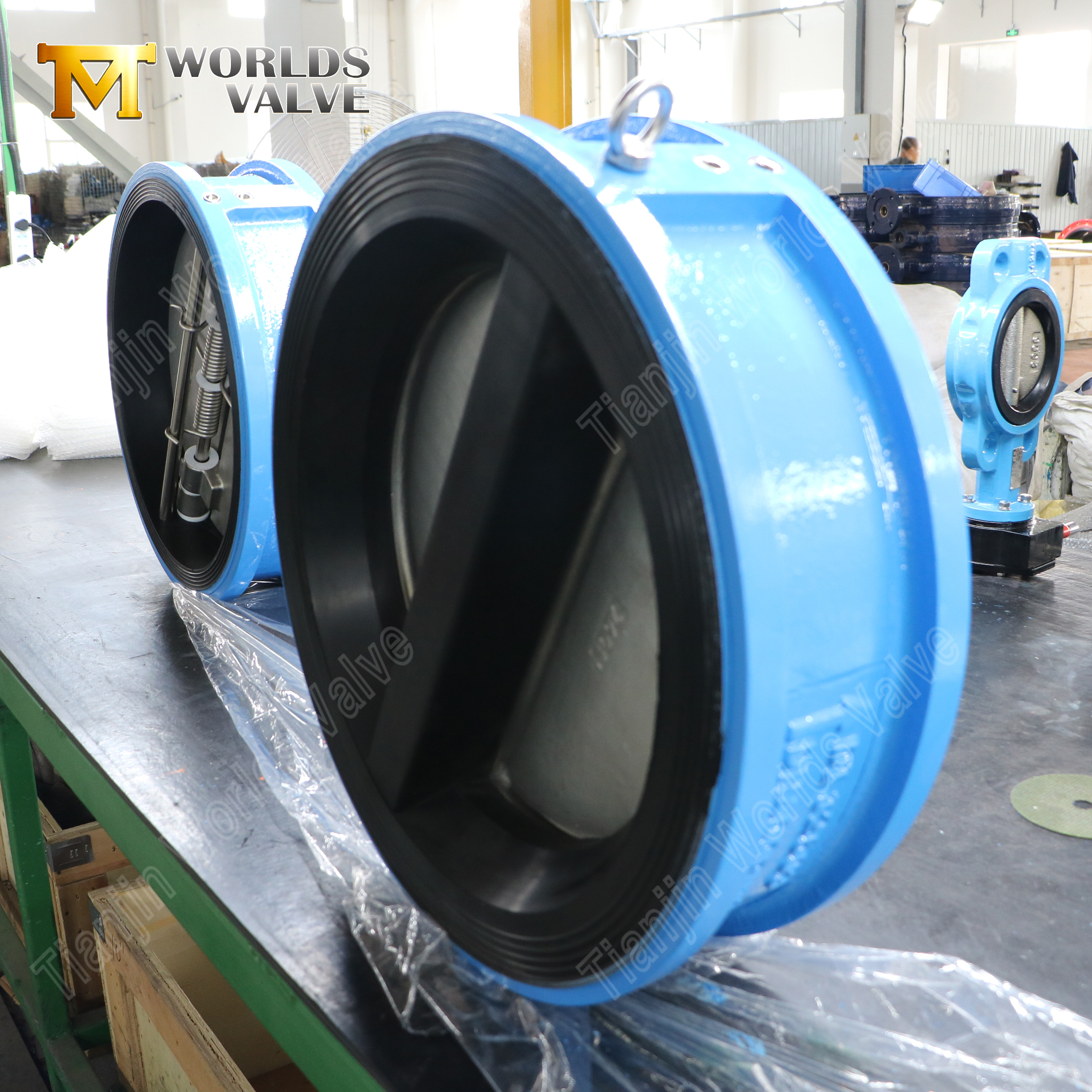

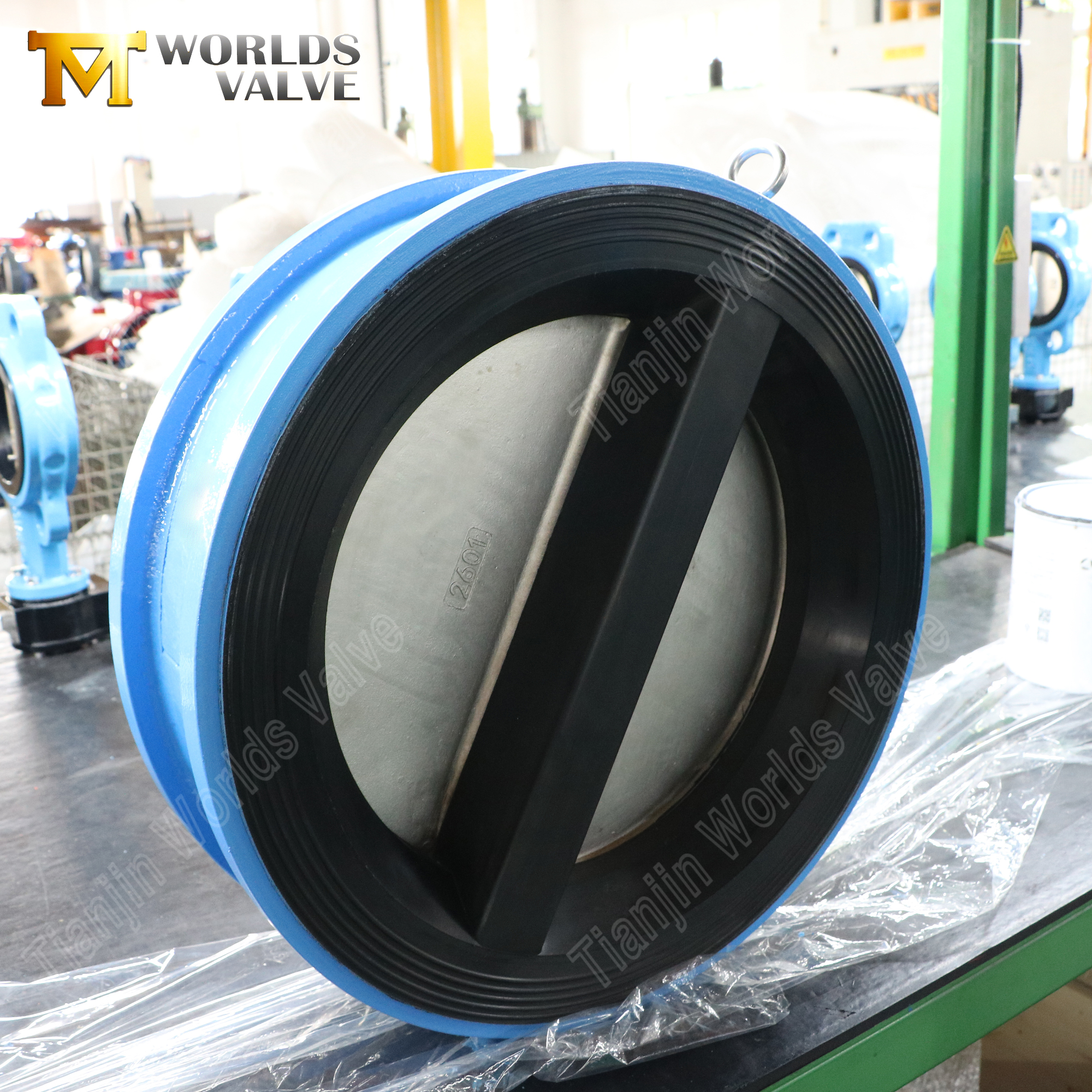

2. EPDM 라이닝 본체 및 경화 시트 – 가장 중요한 부식 방지

• 전체 내부 보어 라이닝 - 밸브 본체의 전체 내부 표면이 EPDM으로 라이닝되어 연성철 본체를 공정 유체로부터 완전히 격리합니다. 그러나 디스크는 노출된 금속(CF8M)으로 남아 있습니다. 이는 의도적인 것입니다. EPDM은 고정 본체를 부식으로부터 보호하는 반면, CF8M 디스크는 고무가 기계적 마모를 받기 쉬운 움직이는 부품에 부식 방지 기능을 제공합니다.

• 가황 시트(본체 경화) – EPDM 시트는 고온 가황 공정을 통해 밸브 본체에 화학적으로 결합됩니다. 이 영구 결합은 시트와 본체 사이의 누출 경로를 제거하여 완벽한 차단 기능을 제공하고 진공 상태에서 시트가 이동하거나 이탈되거나 빨려 나가는 것을 방지합니다.

• 탁월한 내화학성 -EPDM은 물, 폐수, 묽은 산(최대 10% 농도), 알칼리 및 염소(최대 2ppm) 및 오존을 포함한 일반적인 수처리 화학 물질에 대한 저항성이 뛰어납니다.

3. EPDM 라이닝이 적용된 견고한 본체 재질 – 연성철(GGG40 / 500-7)

• 고강도 코어 – 연성철은 ≥400 MPa의 인장 강도와 ≥250 MPa의 항복 강도를 제공하여 압력 서지 및 과도 조건에서 안정적인 성능을 제공합니다.

• 충격 저항 – 구상 흑연 구조는 탁월한 인성을 제공합니다. 연성 철은 파손 없이 회주철보다 훨씬 더 많은 충격 에너지를 흡수할 수 있습니다.

• 부식 방지 – EPDM 내부 ​​라이닝과 가황 시트는 연성 철의 기계적 강도와 EPDM의 내화학성을 결합하여 공격적인 매체에서도 본체를 보호합니다.

4. 우수한 디스크 재질 – CF8M 스테인리스 스틸(AISI 316)

• 우수한 내식성 -CF8M은 특히 염화물 환경과 해수에서 공식 및 틈새 부식에 대한 탁월한 저항성을 제공하며 공격적인 조건에서 304 스테인리스강(CF8)보다 훨씬 뛰어난 성능을 발휘합니다.

• 광범위한 화학적 호환성 – 물, 폐수, 약한 화학 물질, 산 및 알칼리에 적합합니다. 강한 무기산이나 200°C 이상의 고온 응용 분야에는 권장되지 않습니다.

• 연장된 서비스 수명 – 부식 방지 특성은 까다로운 환경에서도 장기적인 신뢰성을 보장합니다. 일반적인 수도 서비스에서 CF8M 디스크는 코팅된 연성철 디스크보다 2~3배 더 오래 지속됩니다.

5. 컴팩트한 웨이퍼 디자인 - 공간 절약 및 간편한 설치

• 짧은 면간 치수 – 웨이퍼 설계는 플랜지 사이의 최소한의 공간을 차지합니다. 일반적으로 동등한 플랜지 스윙 체크 밸브보다 60~70% 짧습니다. 따라서 좁은 펌프실, 스키드 장착 패키지 및 파이프 길이가 제한된 개조 프로젝트에 설치하는 데 이상적입니다.

• 간단한 설치 - 밸브는 두 플랜지 사이의 중앙에 위치하며 관통 볼트를 사용하여 고정됩니다. 밸브 본체에 추가 플랜지 너트가 필요하지 않으므로 설치 시간과 하드웨어 비용이 절감됩니다.

• 경량 구조 - 동등한 스윙 체크 밸브보다 최대 85% 가벼워 배관 시스템의 구조적 부하를 줄이고 설치 중 취급을 단순화합니다. 이는 고소 작업이나 제한된 공간에서 작업할 때 실용적인 이점입니다.

선택 가이드 – 올바른 체크 밸브를 선택하는 방법

설치 및 유지 관리 팁

• 장착 방향 – 스프링 보조 이중 플레이트 체크 밸브는 수평 또는 수직으로 설치할 수 있습니다. 수직 설치에서는 스프링 폐쇄를 돕기 위해 흐름 방향이 위쪽을 향해야 합니다.

• 플랜지 정렬 – 볼트를 조이기 전에 파이프 플랜지가 평행하고 적절하게 정렬되었는지 확인하십시오. 정렬이 잘못되면 밸브 본체가 뒤틀려 디스크 이동과 밀봉 성능에 영향을 미칠 수 있습니다.

• 개스킷 선택 - 두 플랜지 모두에 플랫 개스킷을 사용합니다. EPDM 라이닝은 이 모델의 플랜지 표면까지 확장되지 않습니다. 별도의 개스킷이 필요합니다.

• 스프링 검사 – 중요한 서비스에서 매년 스프링을 검사합니다. 스프링 피로는 드물지만 주기가 높은 응용 분야에서는 발생할 수 있습니다. 100,000회 주기마다 또는 예방적 유지 관리 일정의 일부로 스프링을 교체하는 것이 좋습니다.

• 디스크 점검 – 정기적인 펌프 유지 관리 중에 CF8M 디스크에 구멍이나 마모 흔적이 있는지 육안으로 검사합니다. 디스크 표면은 매끄럽고 깊은 자국이 없어야 합니다.

일반적인 응용 분야

EPDM 라이닝 본체와 가황 시트를 갖춘 이중 플레이트 웨이퍼 체크 밸브는 다양한 산업 분야에서 신뢰를 받고 있습니다.

천진 월드 밸브를 선택하는 이유는 무엇입니까?

• 신뢰할 수 있는 품질. 당사의 ISO 9001:2015 인증은 세계에서 가장 존경받는 인증 기관 중 하나인 LRQA에서 발행합니다. 모든 밸브에는 재료 인증서와 압력 테스트 보고서가 함께 제공됩니다. 예외는 없습니다.

• 가황 시트 전문가. 당사의 EPDM 시트는 밸브 본체에 직접 가황(경화)되어 시트 변위 위험을 제거하는 영구적이고 누출 없는 결합을 생성합니다. 이는 진공 서비스 및 고신뢰성 응용 분야에서 중요한 이점입니다.

• EPDM 안감의 바디 전문성. 우리는 물, 폐수 및 산업 응용 분야에 사용되는 EPDM 라이닝 본체를 갖춘 밸브 제조에 대한 광범위한 경험을 보유하고 있습니다. 내부 보어 라이닝은 본체의 완벽한 부식 방지를 보장하고, 노출된 CF8M 디스크는 움직이는 부품에 대한 내구성을 제공합니다.

• 귀하의 프로젝트에 적합한 유연성. 모든 크기(DN40~DN1200). 모든 압력(PN6–PN40). 모든 플랜지 표준(ANSI, DIN, JIS, BS). 모든 시트 재질(EPDM, NBR, FKM, CR, NR, CSM). 우리는 카탈로그가 아닌 귀하의 사양에 맞춰 제작합니다.

• 제공하는 경험. 밸브 사업에 19년 이상 종사했습니다. 수천 개의 이중 플레이트 웨이퍼 체크 밸브가 유럽, 미주, 중동 및 동남아시아 전역의 50개 이상의 국가로 배송되었습니다.

• 믿을 수 있는 서비스. 주문부터 납품까지 전담 프로젝트 매니저. 일반적인 리드타임은 15~40일입니다. 천진 공장 방문을 환영합니다. 우리가 어떻게 작업하는지 보여드리게 되어 기쁘게 생각합니다.

지금 연락하세요. 러그 밸브를 맞춤화하세요.

EPDM 라이닝 본체와 가황 EPDM 시트가 포함된 PN10 구성, 다양한 크기 또는 압력 등급, 대체 시트 재질(NBR, FKM, CR, NR, CSM) 또는 대규모 프로젝트를 위한 전체 밸브 패키지가 필요한 경우 당사는 귀하의 사양에 맞게 제작할 준비가 되어 있습니다.

귀하의 요구 사항을 보내주십시오:

• 필요한 크기 및 압력 등급

• 미디어 유형 및 작동 온도

• 선호하는 시트 재질(EPDM / NBR / FKM / CR / NR / CSM)

• 플랜지 표준(ANSI, DIN, JIS, BS)

• 목표수량 및 도착항

우리 팀은 견적 및 엔지니어링 제안을 통해 24시간 이내에 응답할 것입니다.

공장 방문을 환영합니다. 중국 천진에서 당사가 어떻게 밸브를 제조하는지 확인해 보세요.

지금 연락하셔서 함께 밸브를 만들어 보세요.
