CBF02-TU01
OEM | ODM | WDS
| 수량： | |
|---|---|
Tianjin Worlds Valve Co., Ltd. 는 ISO 9001 인증 품질 관리 시스템에 따라 운영되며 요청 시 CE, UKCA, WRAS 및 ACS 인증 제품을 공급할 수 있습니다. 우리는 중국에 본사를 둔 OEM/ODM 제조업체로서 고객 사양에 맞춰 밸브를 엄격하게 생산하고 있습니다. 본체, 디스크, 시트, 스템, 압력 등급, 플랜지 표준, 작동 및 코팅 등 모든 재료는 특정 응용 분야 요구 사항을 충족하도록 완전히 맞춤화할 수 있습니다. 모든 주문에는 전체 문서(밀 테스트 보고서 및 압력 테스트 보고서가 포함된 재료 인증서)가 제공됩니다.

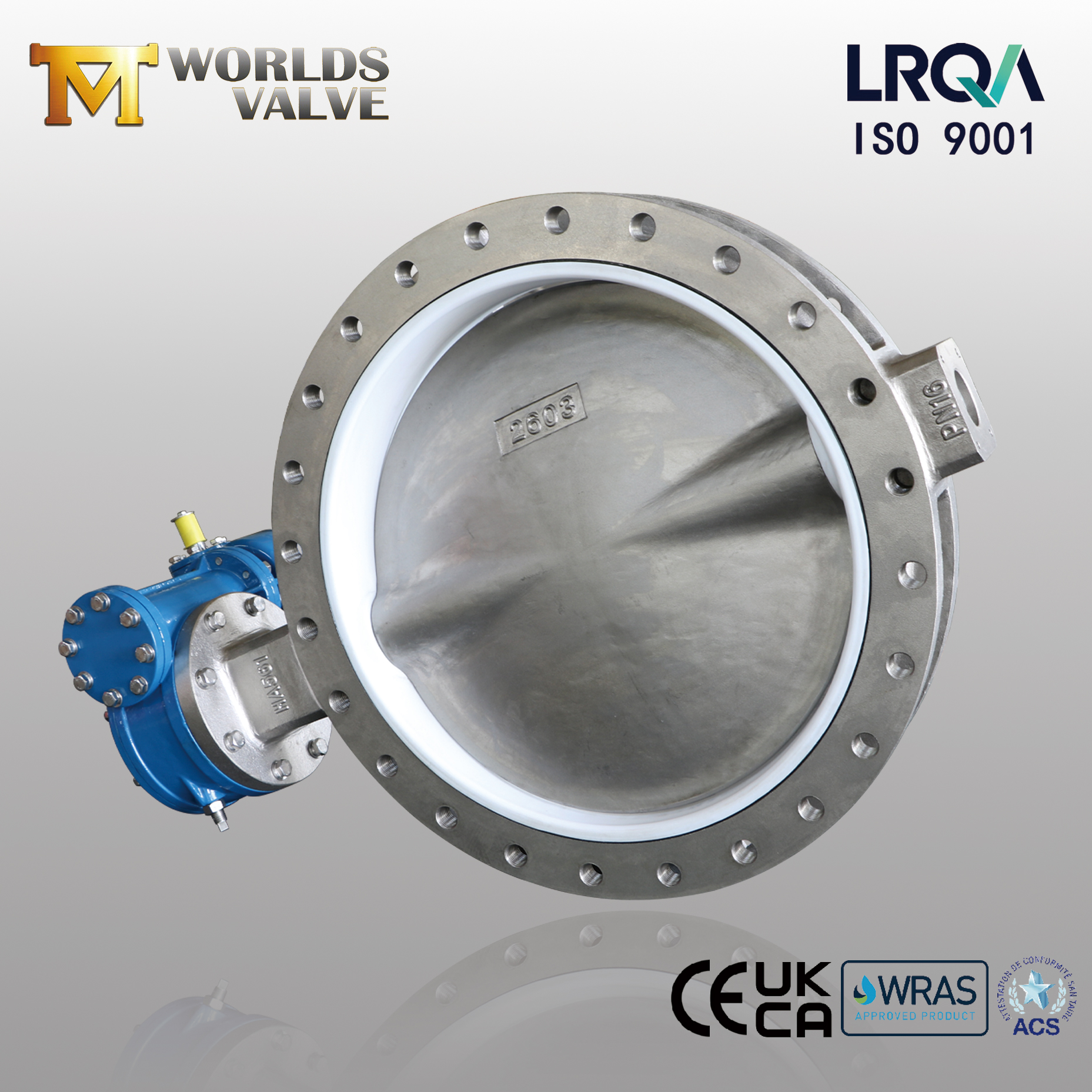

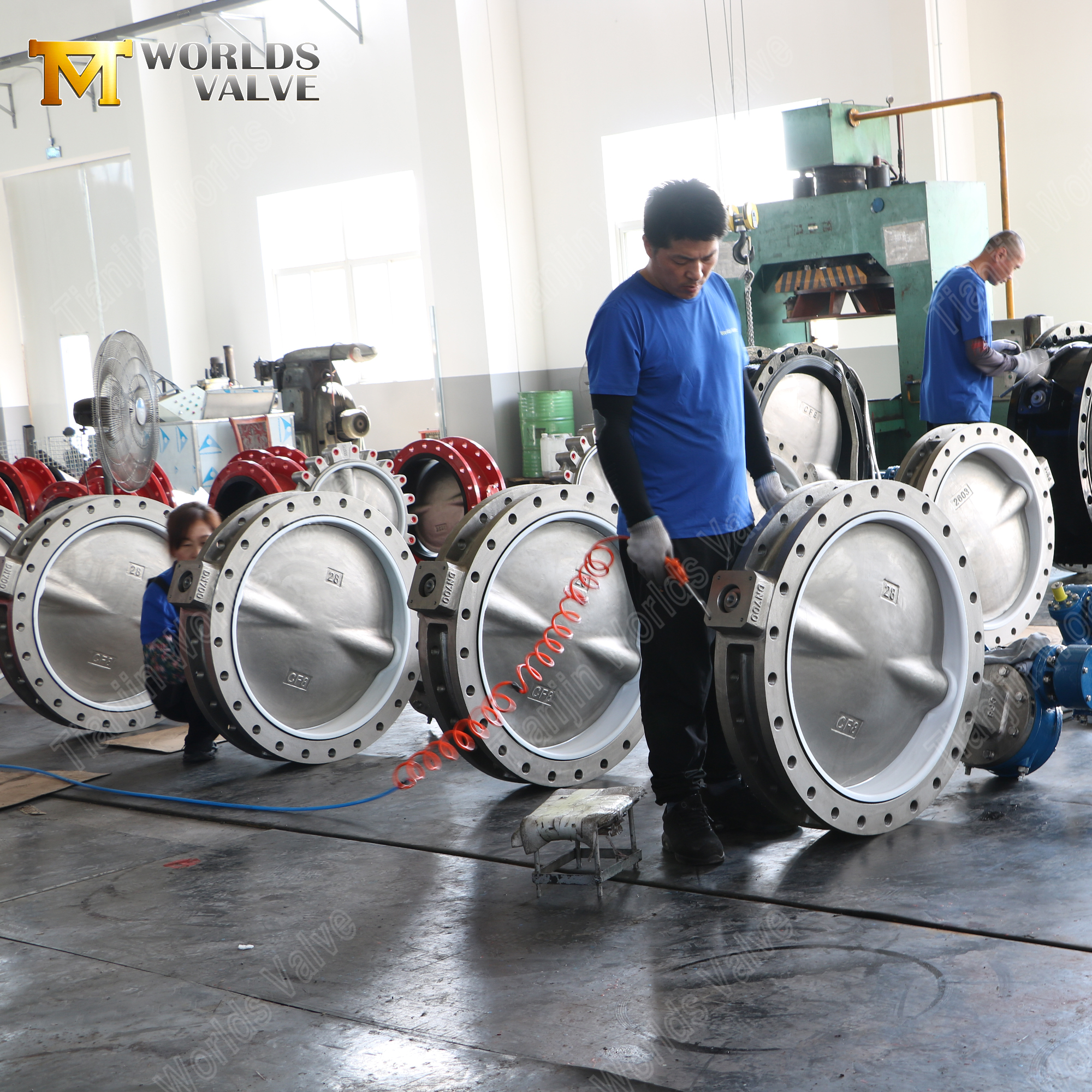

U형 버터플라이 밸브 | PTFE 시트 | 내식성 | ISO 5211
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 공급업체
1. CF8 스테인리스 스틸 본체 및 디스크 - 부식 방지 및 내구성
본체와 디스크는 모두 단조 304 스테인리스강과 동등한 주조물인 CF8(ASTM A351 등급 CF8/AISI 304)로 주조되었습니다.
물, 약한 화학 물질, 산, 알칼리 및 중성 염 용액에 대해 우수한 내식성을 제공합니다.
장기간 산업 서비스에 적합한 높은 강도와 내구성을 제공합니다.
2. PTFE 시트 – 화학적 불활성 및 낮은 마찰
PTFE는 거의 모든 산, 알칼리, 용제 및 산화제에 내성을 갖습니다.
자체 윤활 표면은 작동 토크를 줄이고 매체 축적을 방지합니다.
온도 범위: 약 -35℃ ~ +200℃.
3. U-Type 바디 디자인 - 최적화된 흐름 및 우수한 밀봉
U자형 흐름 채널은 유체 경로를 최적화하여 압력 손실을 줄입니다.
닫았을 때 더 단단히 밀봉할 수 있어 높은 수준의 밀봉 성능이 필요한 용도에 적합합니다.
큰 흐름과 낮은 에너지 소비 시나리오에 이상적입니다.
4. ISO 5211 상단 플랜지를 갖춘 웜기어 작동 장치 - 간편한 작동
웜 기어는 자동 잠금 메커니즘을 통해 부드럽고 높은 토크의 수동 제어를 제공합니다.
ISO 5211 상단 플랜지를 사용하면 맞춤형 브래킷 없이 전기 또는 공압식 액추에이터를 직접 장착할 수 있습니다.
최소한의 수정으로 향후 자동화 업그레이드를 지원합니다.
5. 넓은 크기 범위 – DN50 ~ DN1200
소규모 지선부터 대구경 산업 시스템까지 모든 것을 포괄합니다.

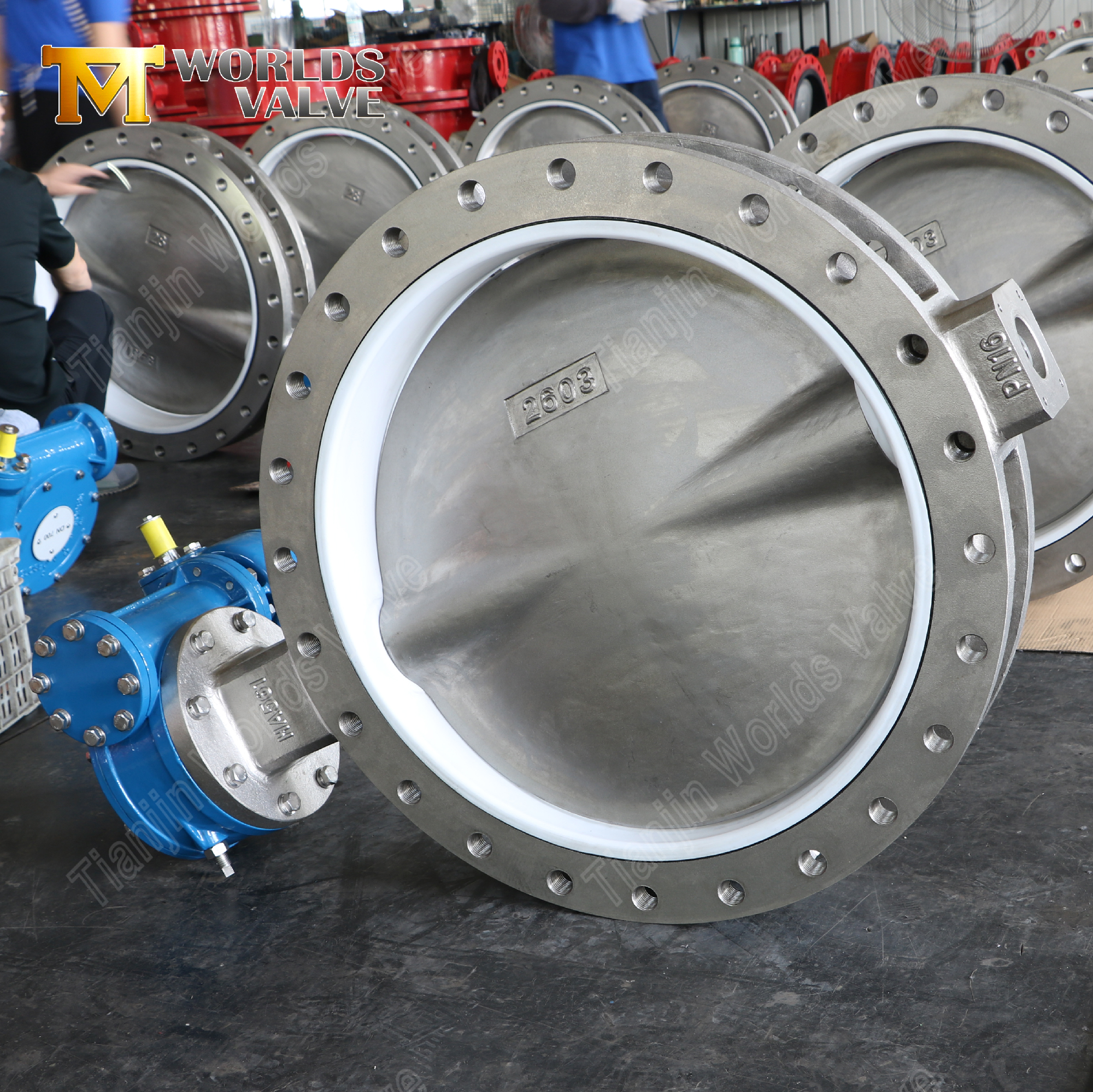

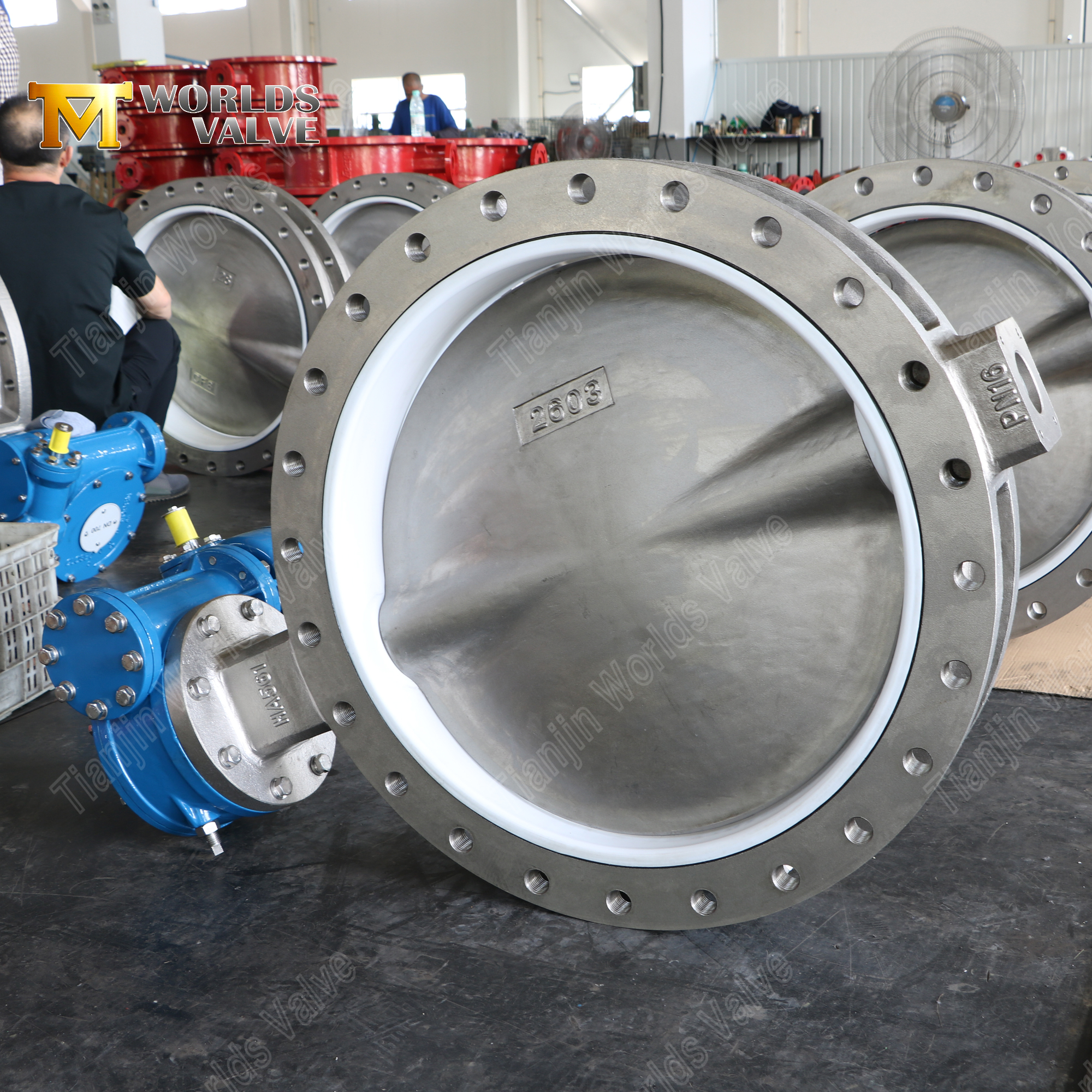

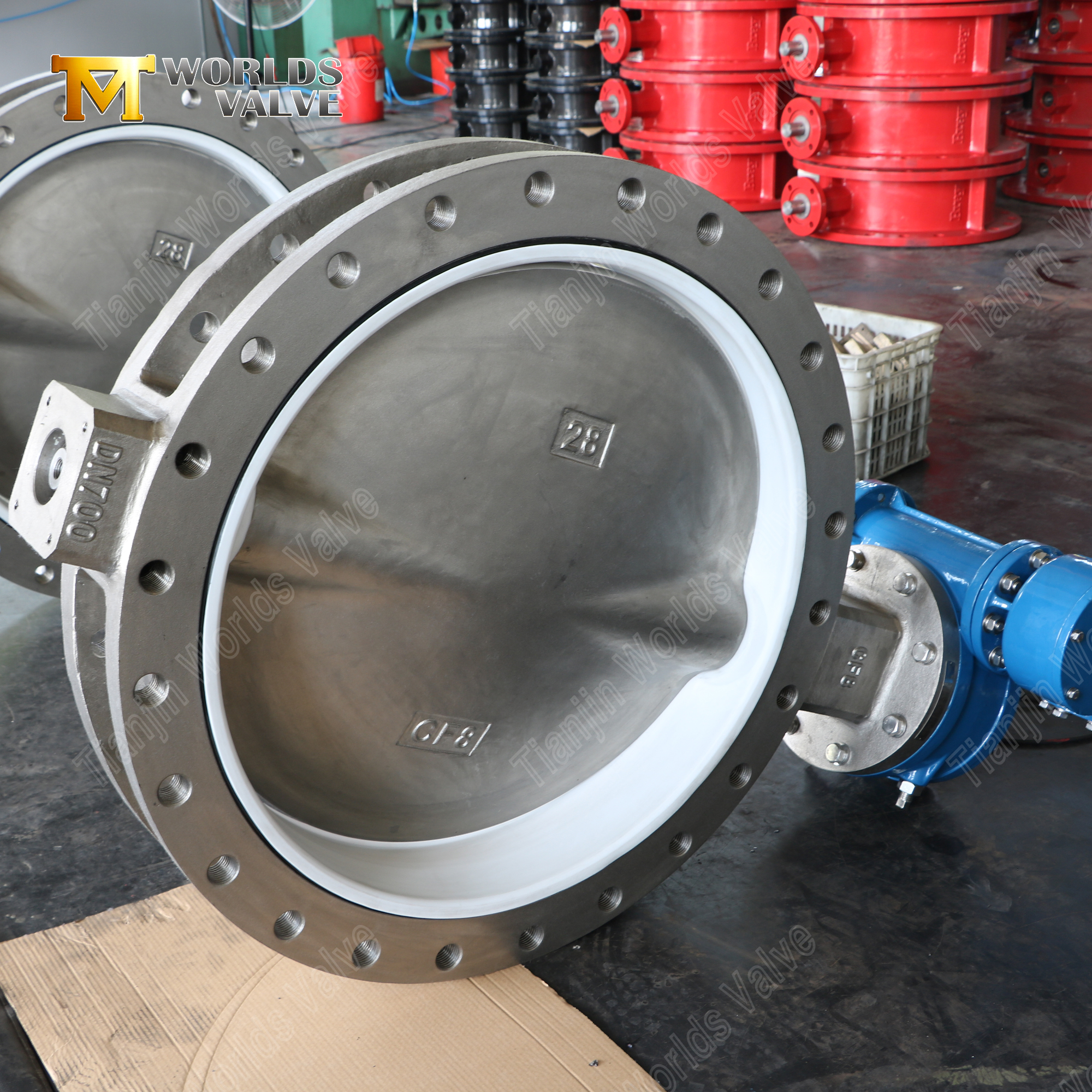

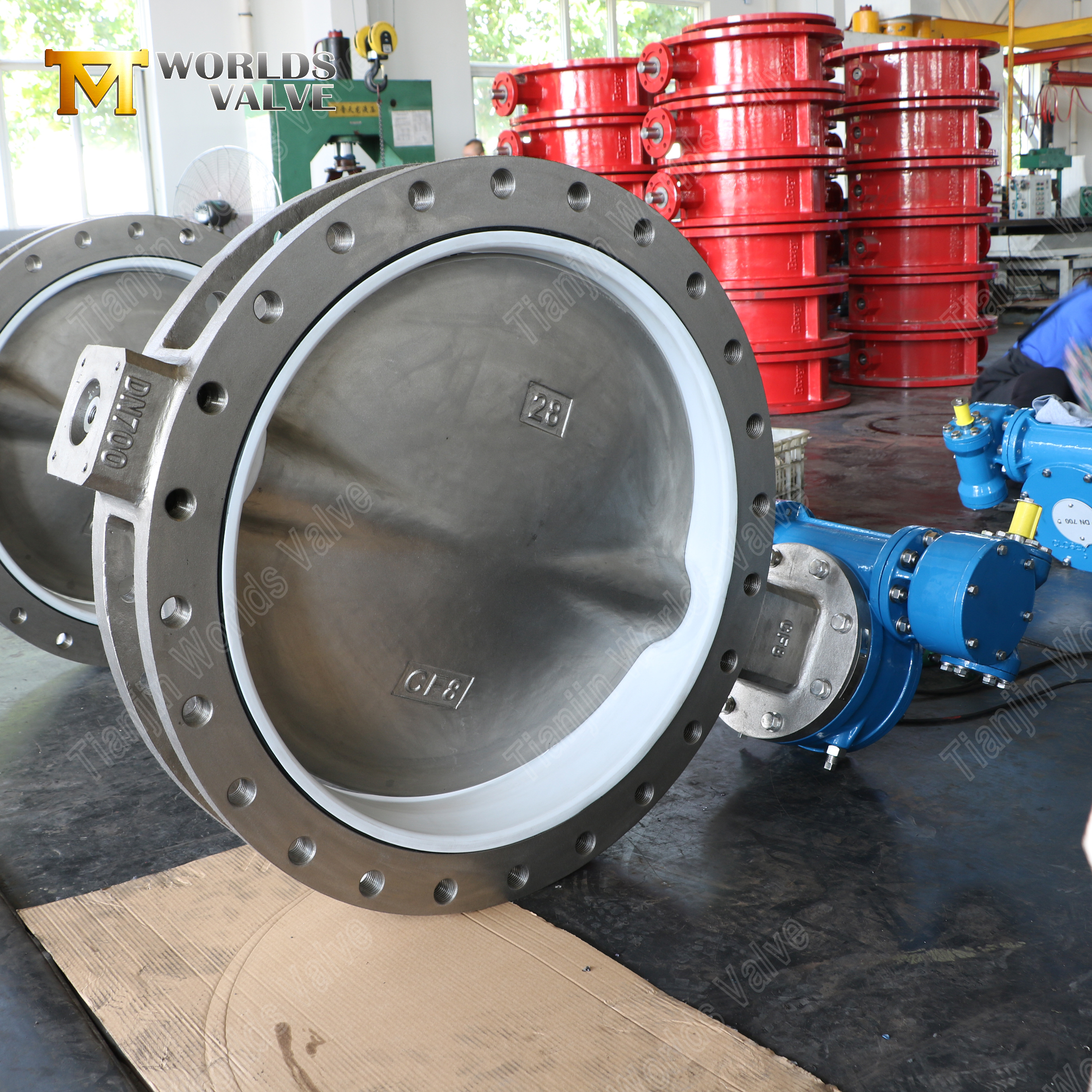

28인치(DN700) 설명; 요청 시 다른 크기도 제공됩니다.
화학 처리, 수처리, 석유화학 및 일반 산업 응용 분야에 적합합니다.
6. 완전 맞춤형 OEM/ODM 솔루션
본체 재질: CF8(표준), CF8M, WCB, 연성철.
디스크 재질: CF8(표준), CF8M, 듀플렉스, 슈퍼 듀플렉스, 알루미늄 브론즈.
시트 재질: PTFE(표준), EPDM, NBR, Viton.
압력 등급: PN10, PN16, PN25, 클래스 150.
플랜지 표준: EN 1092, ANSI B16.5, AS2129, JIS.
작동: 웜기어(표준), 핸드 레버, 전동 액추에이터, 공압식 액추에이터.
인증: ISO 9001, CE, UKCA, WRAS, ACS는 요청 시 제공됩니다.
매개변수 | 사용 가능한 옵션 |
밸브 종류 | U-섹션 버터플라이 밸브(CBF02-TU01) |
공칭 크기 | 사용 가능한 크기(DN50-DN1200) |
디스크 재질 | CF8(ASTM A351 등급 CF8 / AISI 304) |
시트 재질 | PTFE |
본체 재질 | CF8(ASTM A351 등급 CF8 / AISI 304) |
에폭시 코팅 색상 | 고객 선택 가능(RAL 또는 맞춤형 색상) |
압력 등급 | PN16(맞춤형) |
상단 플랜지 | 액추에이터 장착을 위한 ISO 5211 옵션 |
적용 가능한 미디어 | 산, 알칼리, 용제, 해수, 염수, 고순도수, 화학물질 |

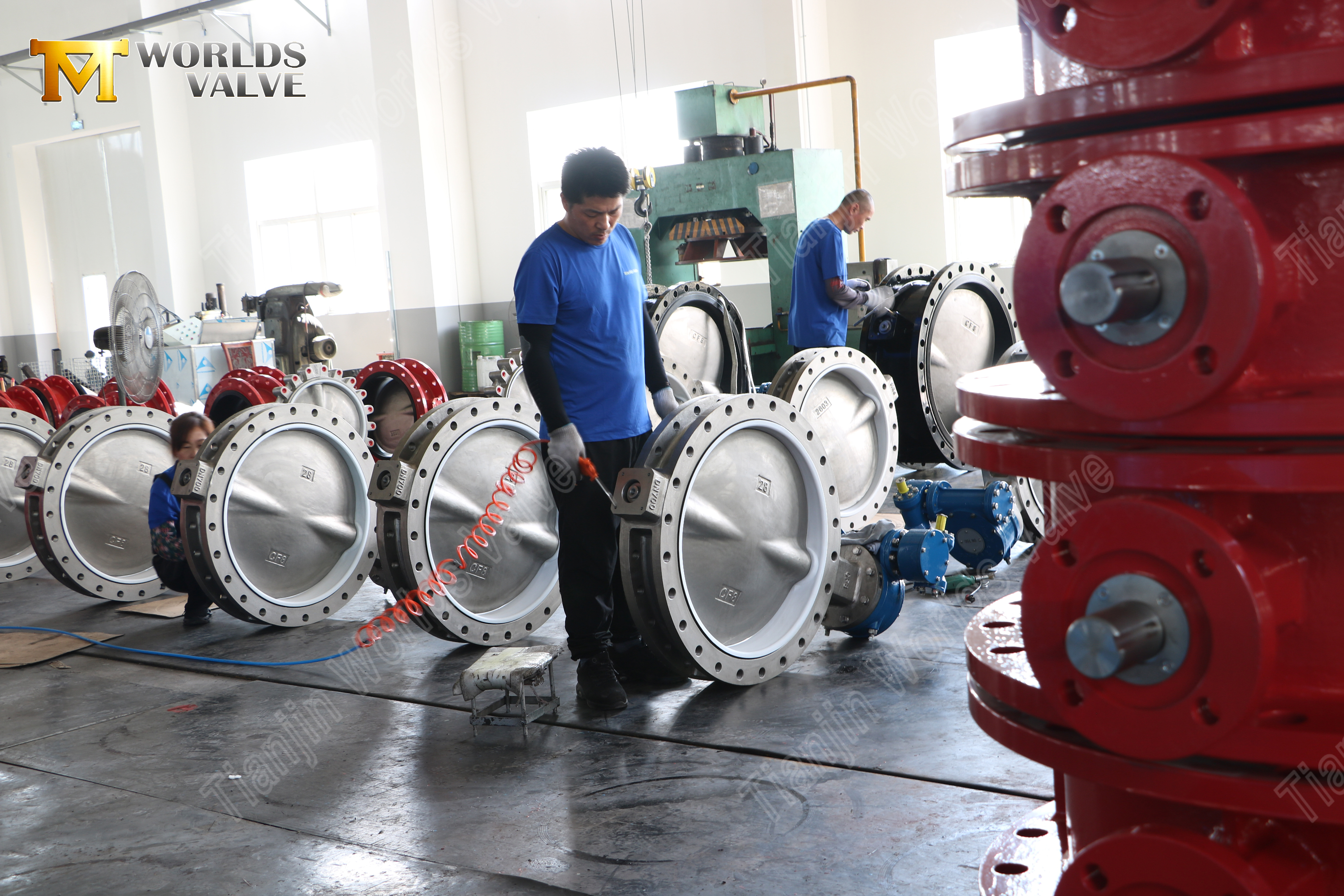

1. OEM/ODM 직접 제조사 – 무역회사가 아닌 ISO 9001 인증을 받은 자체 공장에서 생산합니다. 모든 U형 버터플라이 밸브는 고객의 정확한 사양에 맞게 제조됩니다.
2. 재료 전문성 – PTFE 시트와 결합된 CF8 본체와 디스크는 까다로운 응용 분야에 탁월한 내식성과 화학적 호환성을 제공합니다.
3. U-Type 설계 장점 – 최적화된 유로로 압력 손실과 에너지 소비를 줄입니다.
4. ISO 5211 지원 - 표준화된 상단 플랜지로 직접 액추에이터 장착이 가능해 자동화가 용이합니다.
5. 넓은 크기 범위 – DN50에서 DN1200까지, 작은 분기 라인부터 대구경 산업 시스템까지 포괄합니다.
6. 인증된 품질 - 요청 시 CE, UKCA, WRAS 및 ACS 인증을 통해 ISO 9001 인증을 받을 수 있습니다.
7. 전체 문서 – 모든 주문과 함께 재료 인증서(밀 테스트 보고서) 및 압력 테스트 보고서가 제공됩니다.
8. 글로벌 수출 경험 – 안정적인 물류 및 기술 지원을 통해 50여 개국에 밸브를 공급합니다.
경쟁력 있는 견적을 원하거나 당사 공장 방문을 원하시면 당사의 엔지니어링 팀은 표준 28인치 U형 버터플라이 밸브가 필요한지, 특수 소재나 작동 장치가 포함된 최대 DN1200의 완전 맞춤형 솔루션이 필요한지 여부에 관계없이 귀하의 특정 크기, 재료, 압력 및 온도 요구 사항에 대해 논의할 준비가 되어 있습니다. 당사에 연락해 주시기 바랍니다 .
