1. 이중 플루오로 폴리머 방어
PTFE 좌석 : 98% 황산/질산 및 할로겐 가스 (-20 ° C ~ 200 ° C)에 저항합니다.
PFA 코팅 된 316L SS 디스크 : 500µm 두께의 코팅은 ASTM G48 테스트 하에서 피팅/부식을 방지하며, 입자가없는 흐름에 대한 Ra≤0.4µm 표면 부드러움.
2. 제로 오염 보장
완전한 플루오로 폴리머 장벽은 금속 성분으로부터 배지를 분리한다.
3. 고온 및 마모 탄력성
PFA 코팅은 260 ℃ 간헐적 피크를 견딜 수있다.
슬러리 서비스에서 코팅되지 않은 디스크보다 30% 더 높은 내마모성 저항.
4. 버블 팁 밀봉
PTFE-to-PFA 접촉은 ISO 5208을 1.5 배 PN16 압력으로 차단합니다.
화재 안전 옵션 : API 607 금속 보조 씰.
5. 유지 보수 최적화 된 설계
ISO 5211 패드가 장착 된 웨이퍼 스타일 바디는 10 분짜리 액추에이터 스왑을 가능하게합니다.
자체 정렬 디스크는 20,000 개 이상의 사이클 후 갤럽을 방지합니다 (ISO 9001 검증).

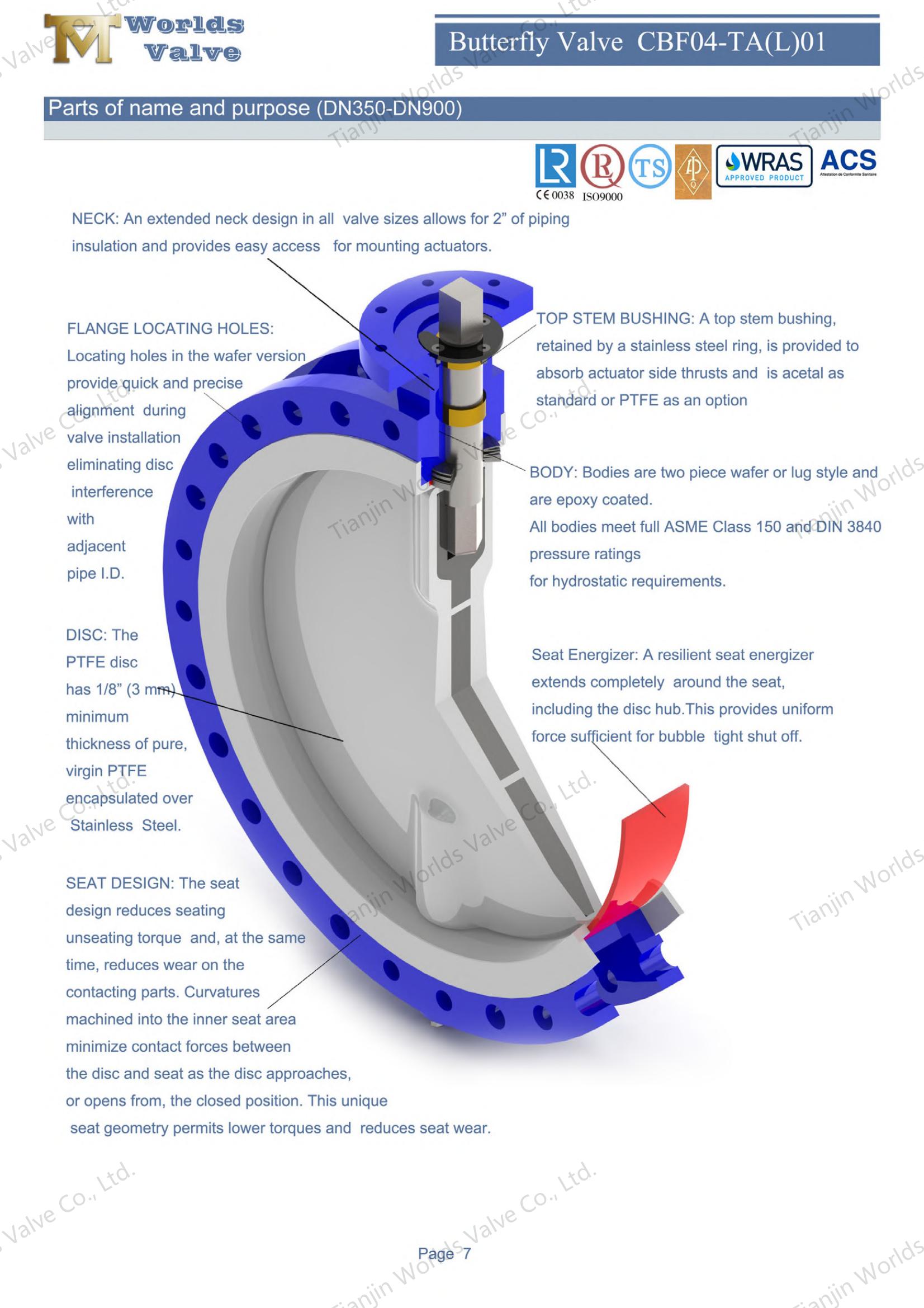

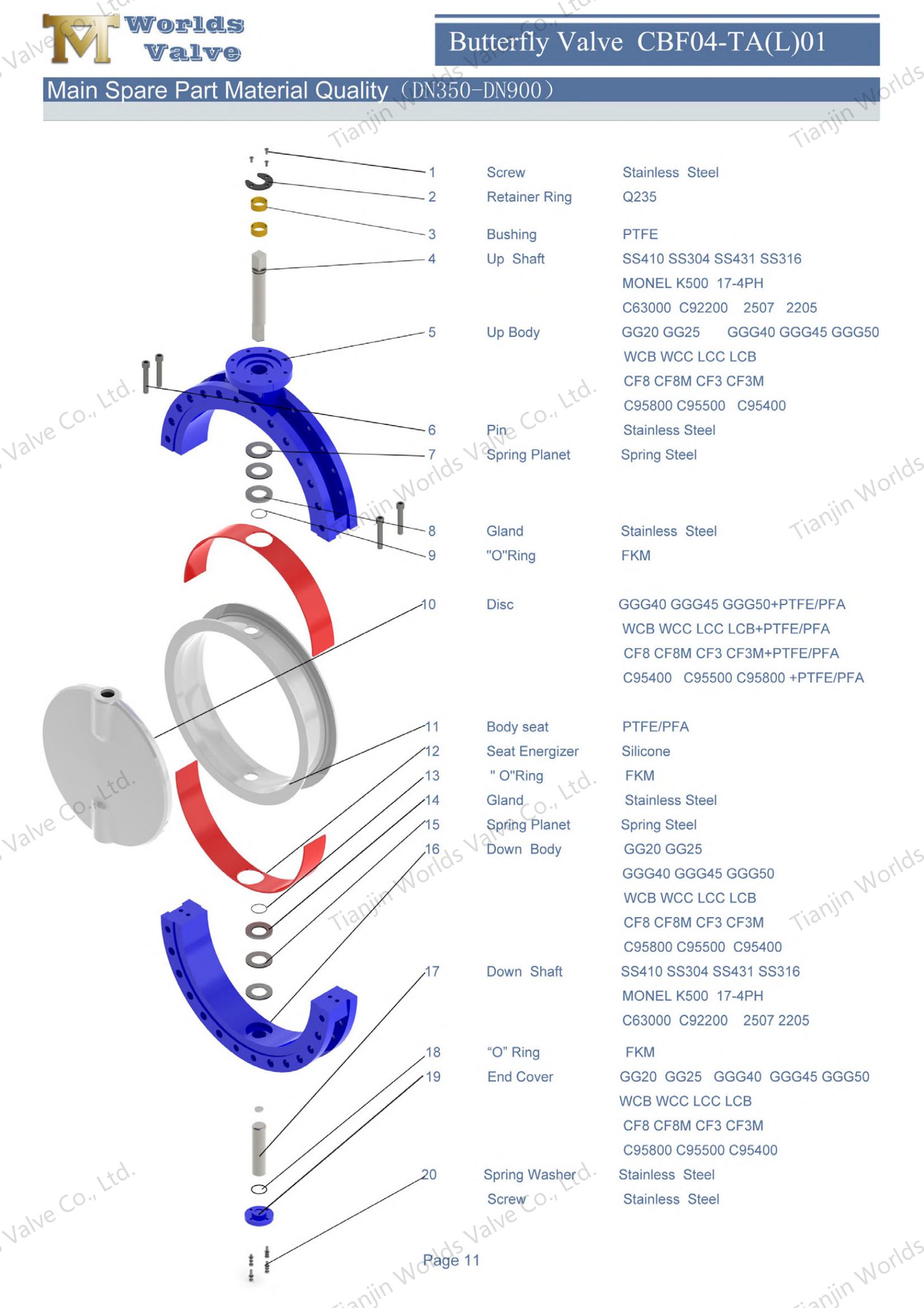

몸 | 주철 연성 철 탄소강 스테인레스 스틸 Al-Bronze |
디스크 | ptfe 연성 철 탄소강 스테인레스 스틸 Al-Bronze PFA 코팅 |
내벽 | PTFE (Teflon) |
샤프트 | 스테인레스 스틸 모넬 K500 |
Seat | 적분 PTFE |
압력 등급 | 10/16bar ANSI 150# (표준), 더 높은 등급 이용 가능 |
온도 범위 | -20 ° C ~ 200 ° C- 극단에 대해 문의하십시오 |
액추에이터 | 손 지렛대 웜 기어 전기 같은 영적인 |
끝 연결 | ISO 5211 |
반도체: UPW (Ultra-Pure Water), CMP 슬러리 라인, 에칭 가스 제어.
제약 : CIP/SIP 시스템, 고음용 API 전송.
표면 처리 : 크롬산 양극화, PCB 에칭 욕조.
화학적인: 과산화수소, 아쿠아 레지아 분포.
유지 보수가없는 작동 : PTFE-BUSHED 샤프트, 캡슐화 된 베어링 및 부식 방지 하드웨어.
지진 탄력성 : 러그 설계는 파이프 움직임을 흡수합니다 (IBC & OSHPD 준수).
개조 효율 : 게이트 밸브의 직접 교체 - 설치 시간이 70% 더 짧습니다.
평생 비용 이점 : 워터 해머 시나리오에서 3 배 긴 서비스 수명 대 웨이퍼 밸브.
부식 저항, 순도 보증 및 자동화 된 신뢰성의 궁극적 인 조합으로 임계 흐름 제어 시스템을 업그레이드하십시오. 견적 또는 데이터 시트를 요청하십시오특정 PTFE 시트 PFA 코팅 디스크 버터 플라이 밸브의 경우 오늘날 초기 부식 방어 요구 사항이 있습니다!
