CBF05E-TF01
OEM | ODM | WDS
| 수량： | |
|---|---|
밸브 본체는 국제 표준(EN 1092, ANSI B16.5, AS2129 등)을 준수하는 플랜지 끝단과 함께 사용할 수 있습니다. PTFE 시트는 탁월한 화학적 불활성을 제공하므로 산, 알칼리, 용매 및 고순도 유체를 포함한 광범위한 공격적인 매체에 적합합니다. CF8M 디스크는 특히 염화물 함유 환경에서 우수한 기계적 강도와 내공식성을 제공합니다.
DN50부터 DN600까지의 크기로 제공되는 이 밸브는 매체 순도와 내부식성이 중요한 화학 처리, 제약 제조, 수처리 및 기타 산업 응용 분야에 맞게 설계되었습니다. 신뢰할 수 있는 중국 기반 OEM 제조업체인 당사는 특정 프로젝트 요구 사항을 충족하기 위해 재료, 압력 등급, 플랜지 표준 및 작동 옵션을 유연하게 맞춤화할 수 있습니다.

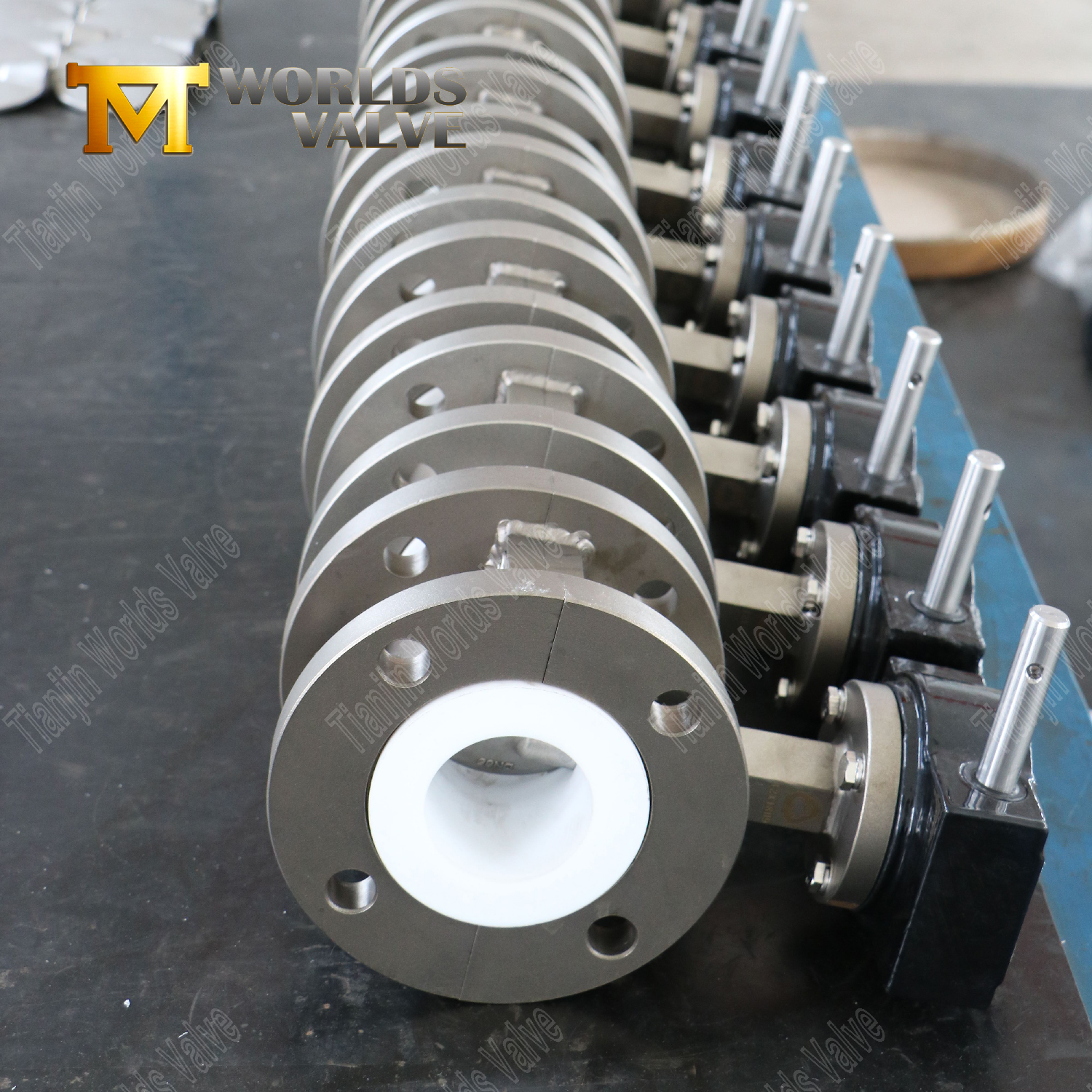

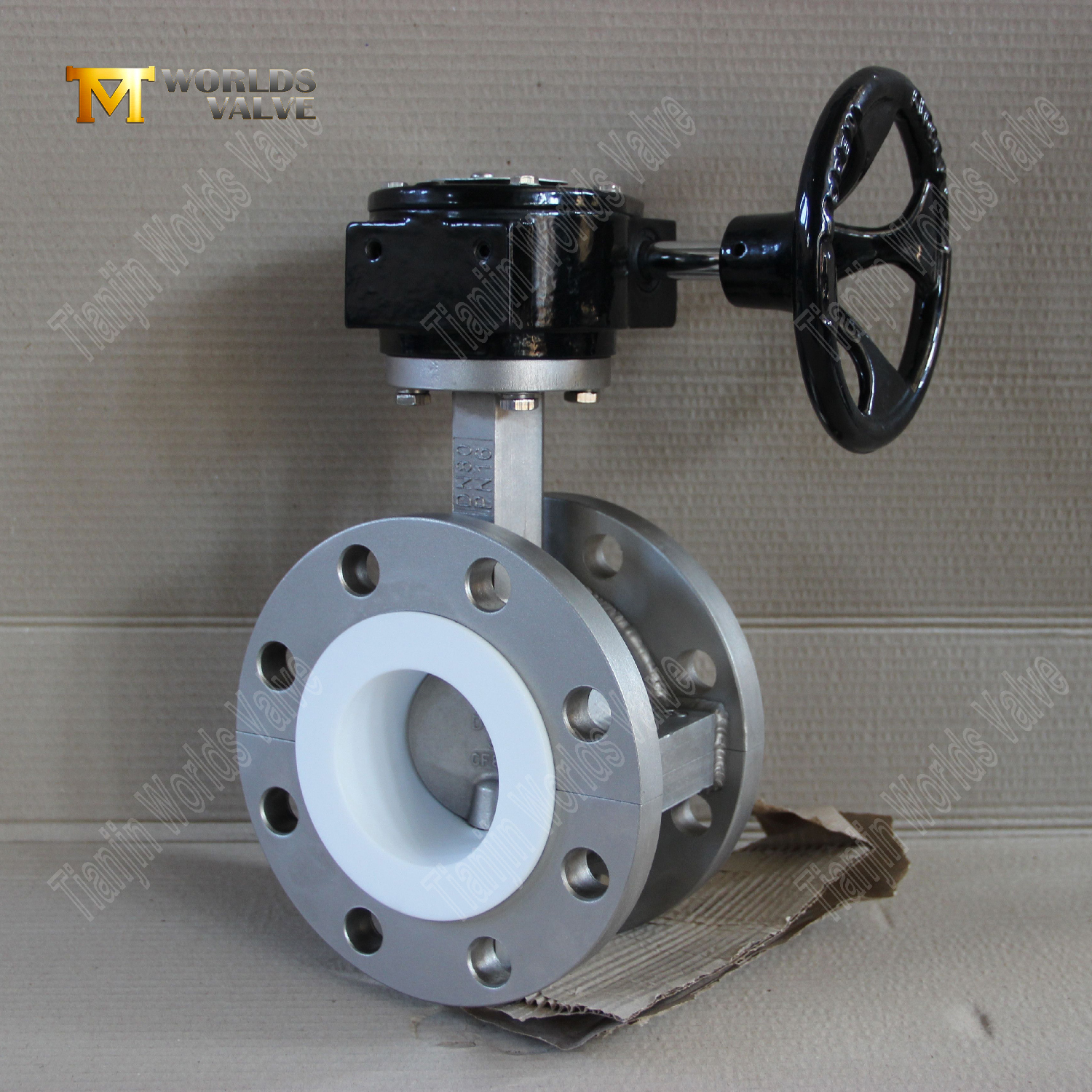

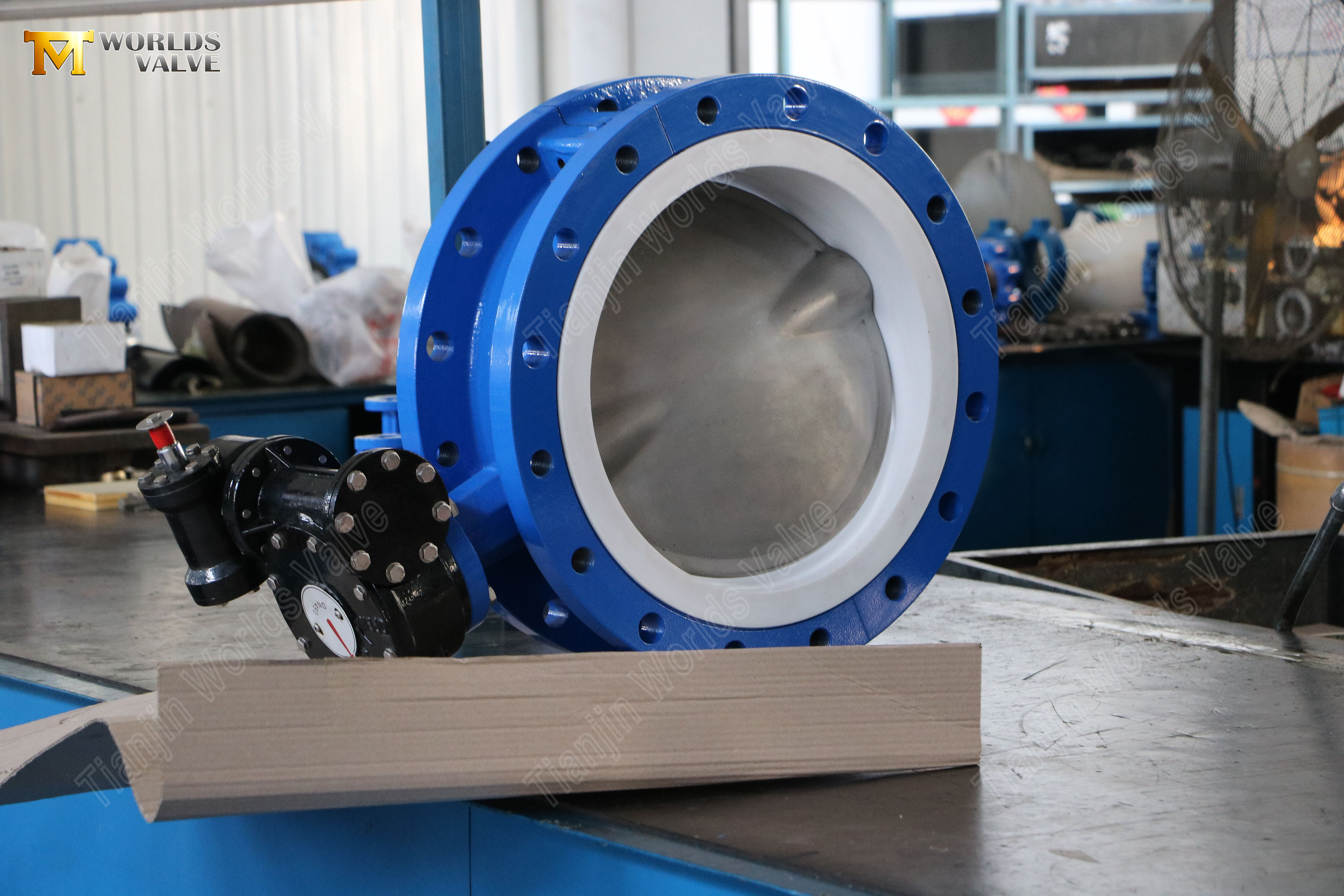

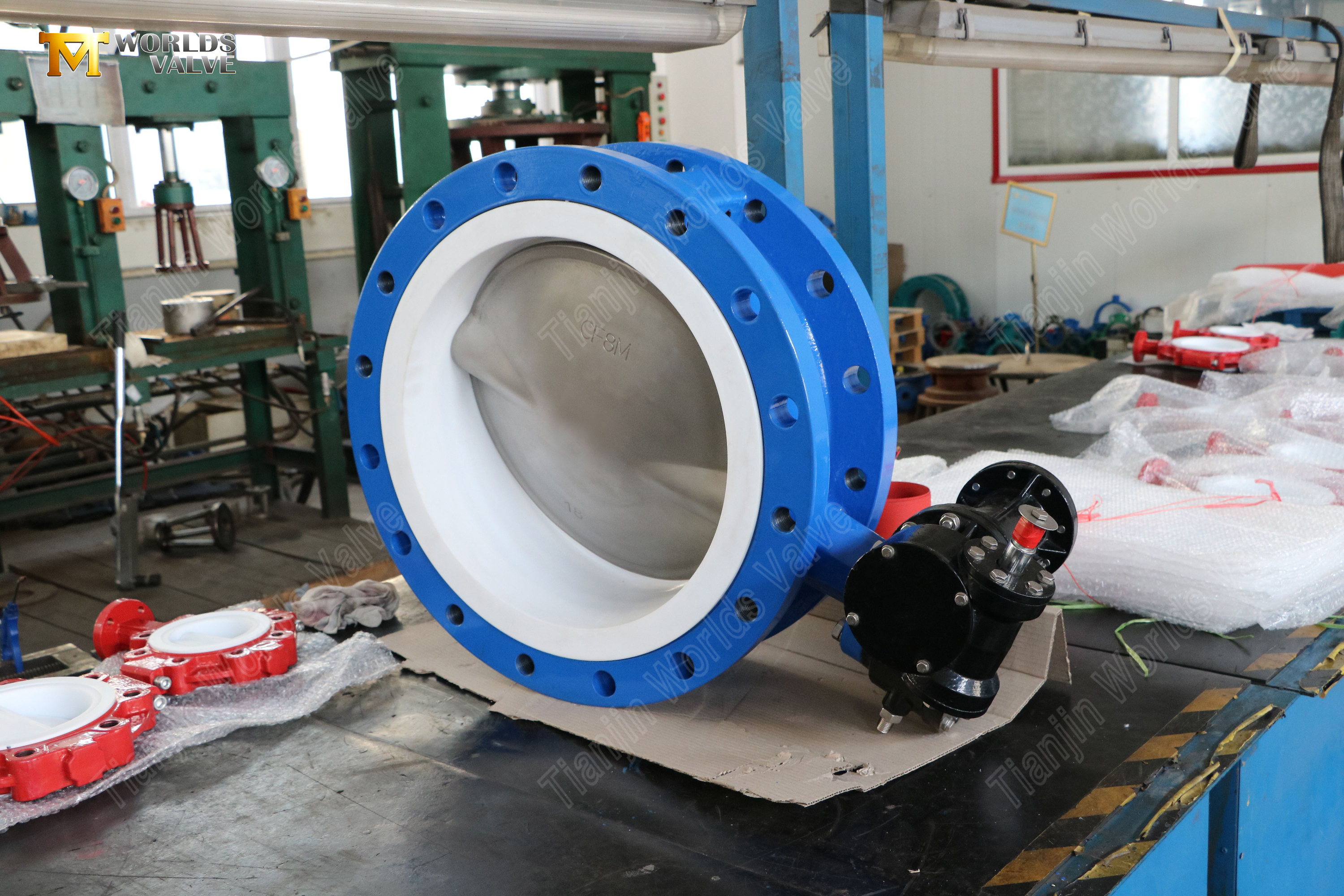

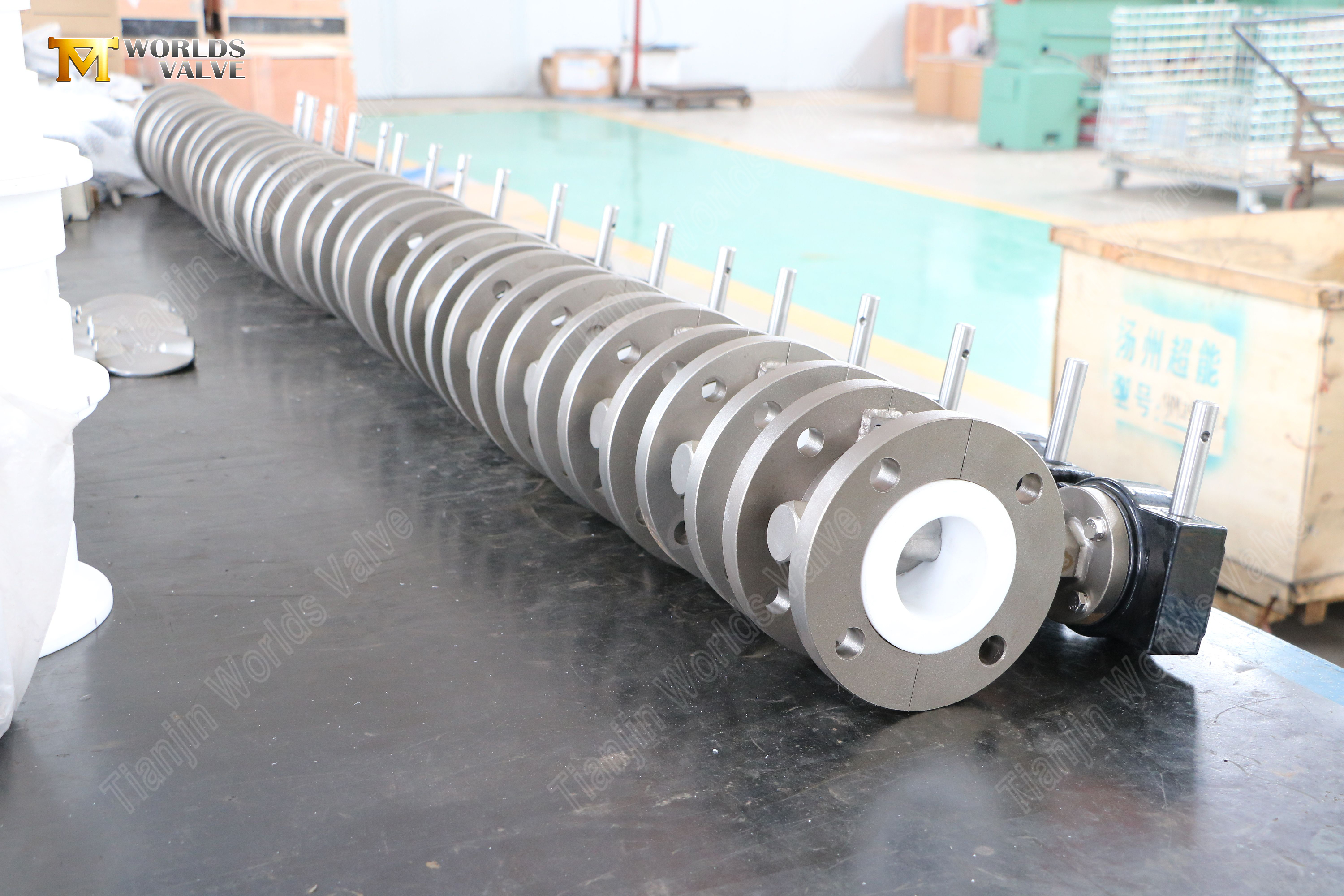

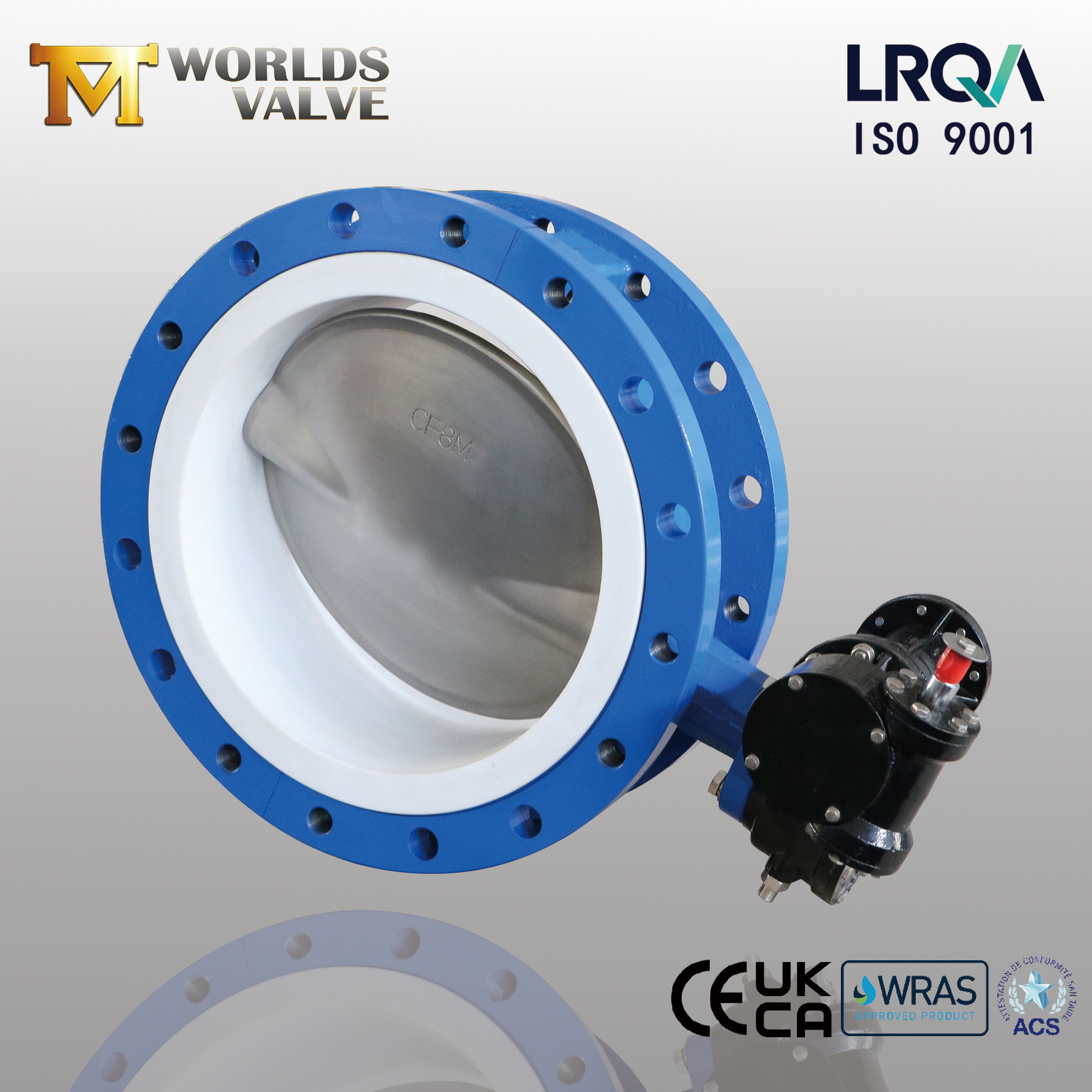

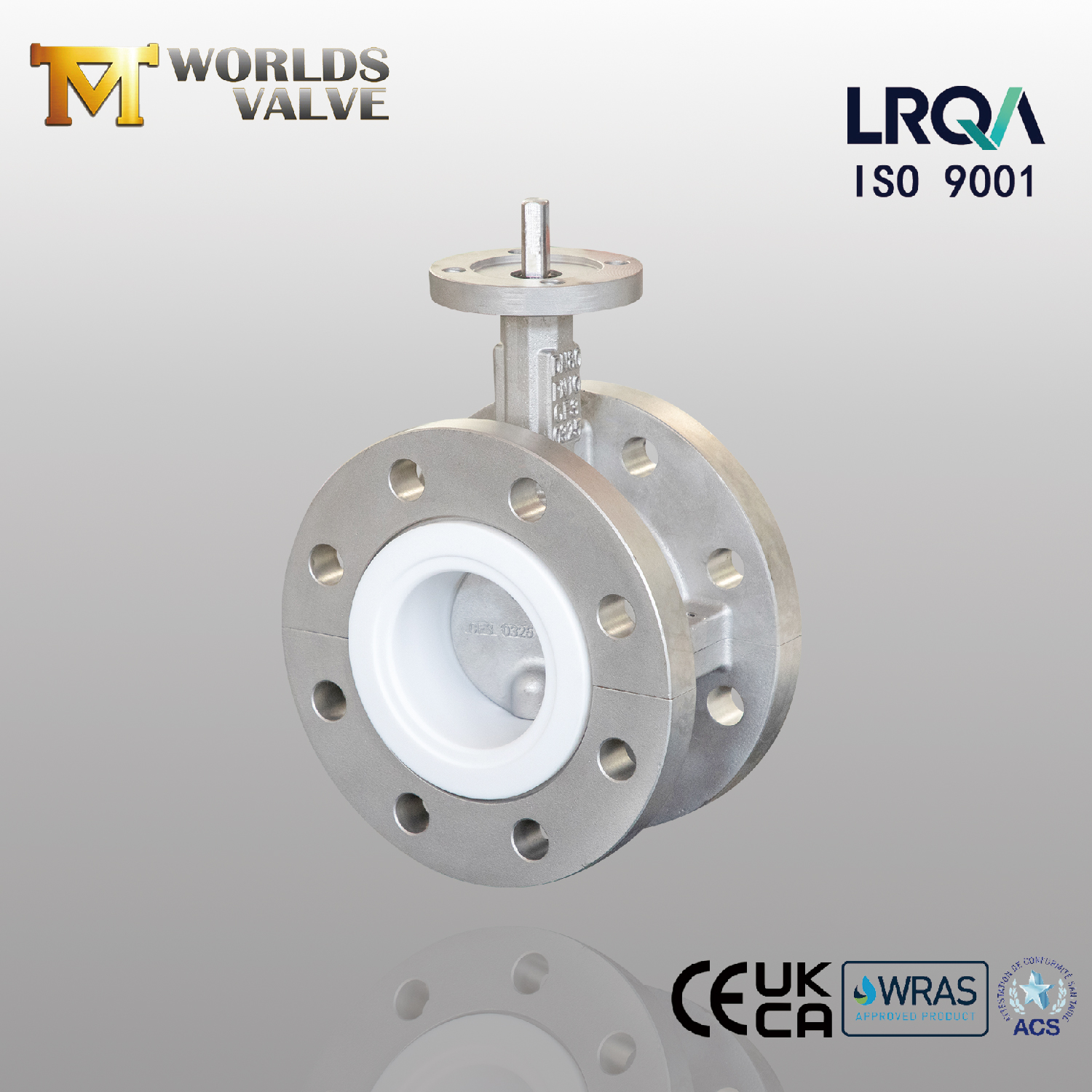

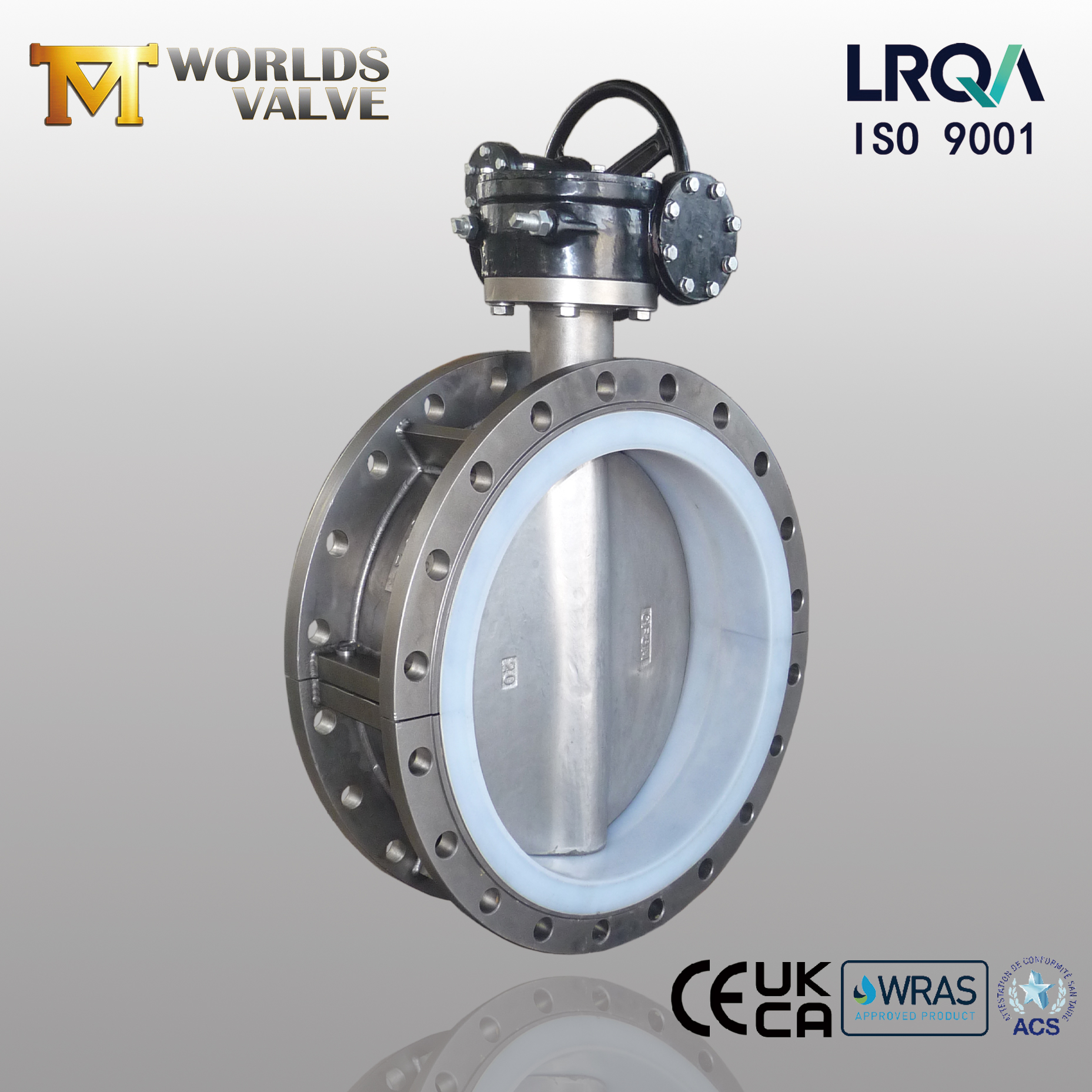

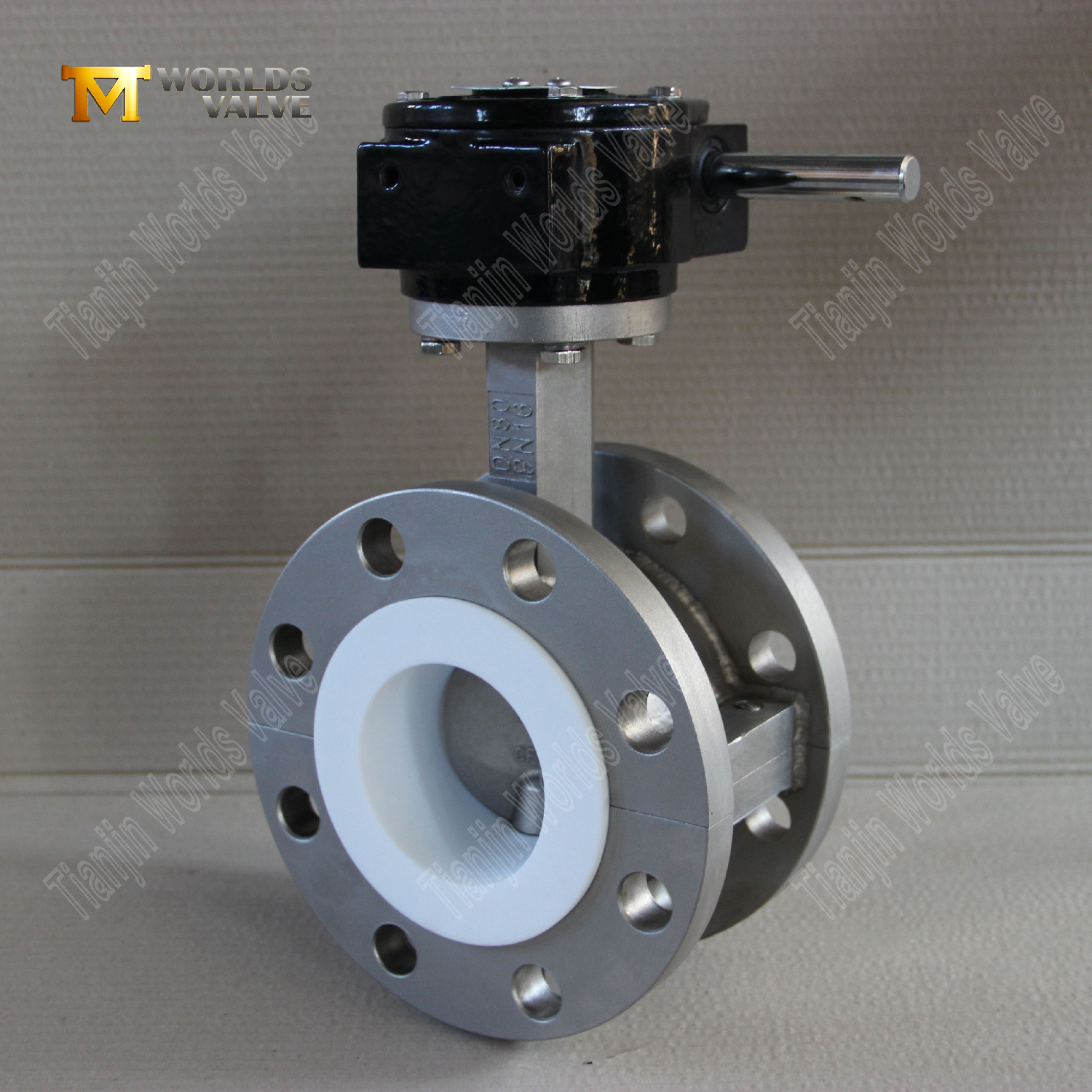

투피스 플랜지 버터플라이 밸브 | PTFE 시트 | CF8M 디스크 | DN50-DN600 | OEM 공급업체
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 소스
1. 내화학성이 뛰어난 PTFE 시트
화학적으로 불활성: PTFE는 강산, 염기, 용제 및 산화제를 포함한 거의 모든 산업용 화학 물질에 내성이 있습니다.
낮은 마찰: PTFE의 자체 윤활 특성은 작동 토크를 줄이고 디스크 마모를 최소화합니다.
넓은 온도 범위: -35°C ~ +200°C의 응용 분야에 적합합니다(압력 및 매체에 따라 다름).
2. 내식성을 위한 CF8M 스테인레스 스틸 디스크
고급 소재: CF8M(AISI 316)은 염화물 및 산성 환경에서 공식, 틈새 부식, 일반 부식에 대한 탁월한 저항성을 제공합니다.
내구성 있는 구조: 까다로운 산업 서비스에서 긴 서비스 수명을 제공합니다.
3. 유지보수가 용이한 2피스 본체 구조
단순화된 분해: 본체 볼트를 제거하여 밸브를 열 수 있으므로 파이프라인에서 밸브를 제거하지 않고도 내부 구성 요소에 접근할 수 있습니다.
빠른 시트 교체: 마모된 PTFE 시트를 현장에서 교체할 수 있으므로 가동 중지 시간과 유지 관리 비용이 줄어듭니다.
검사 친화적: 디스크, 시트 및 스템의 정기 검사는 간단합니다.
4. 안전한 설치를 위한 플랜지 연결
누출 방지 볼트 조인트: 일체형 플랜지는 개스킷과 볼트를 사용하여 파이프라인 플랜지에 견고하고 안정적인 연결을 제공합니다.
표준 호환성: 플랜지 드릴링은 EN 1092, ANSI B16.5 또는 기타 고객 지정 표준을 준수합니다.
막다른 서비스에 적합: 플랜지 설계를 통해 추가 지지 없이 파이프라인 끝에서 밸브를 사용할 수 있습니다.
5. 넓은 크기 범위 및 사용자 정의
크기 범위: DN50 ~ DN600(2″ ~ 24″) - 대부분의 산업용 파이프라인 요구 사항을 충족합니다.
사용자 정의 가능한 압력 등급: PN10, PN16, PN25, 클래스 150 또는 지정된 대로 제공됩니다.
액추에이터 준비: 전기 또는 공압식 액추에이터를 직접 장착하기 위해 상단 플랜지를 ISO 5211 표준에 따라 가공할 수 있습니다.
매개변수 | 사용 가능한 옵션 |
밸브 종류 | 2피스 플랜지 버터플라이 밸브 |
크기 범위 | DN50 – DN600(2"-24") |
압력 등급 | 사용자 정의 가능(PN10, PN16, PN25, 클래스 150 등) |
플랜지 표준 | EN 1092, ANSI B16.5, AS2129 또는 지정된 대로 |
연결 | 이중 플랜지 |
상단 플랜지 | 액추에이터 장착을 위한 옵션 ISO 5211 |
온도 범위 | -35℃-200℃(PTFE 시트 포함) |
적용 가능한 미디어 | 산, 알칼리, 용제, 고순도 물, 화학 물질, 오일, 가스 |
1. 우리는 고객 사양에 따라 밸브를 엄격하게 제조하는 동시에 최적의 성능을 보장하기 위해 재료 선택 및 설치에 대한 전문적인 권장 사항을 제공합니다.
2. PTFE 시트 밸브 및 CF8M 디스크에 대한 당사의 경험은 부식성 및 고순도 서비스에 대한 적절한 재료 적용을 보장합니다.
3. 재료 인증서 및 테스트 보고서를 포함한 전체 문서가 모든 주문과 함께 제공됩니다.
4. 당사의 ISO 9001 인증 시설은 요청 시 CE, UKCA, WRAS 및 ACS와 같은 인증을 제공하여 글로벌 수출을 지원합니다.
경쟁력 있는 견적을 원하거나 당사 공장 방문을 원하시면 당사에 연락해 주시기 바랍니다. 우리 팀은 귀하의 프로젝트 요구 사항을 논의하고, 기술 지원을 제공하고, 제조 능력을 직접 시연할 준비가 되어 있습니다.
