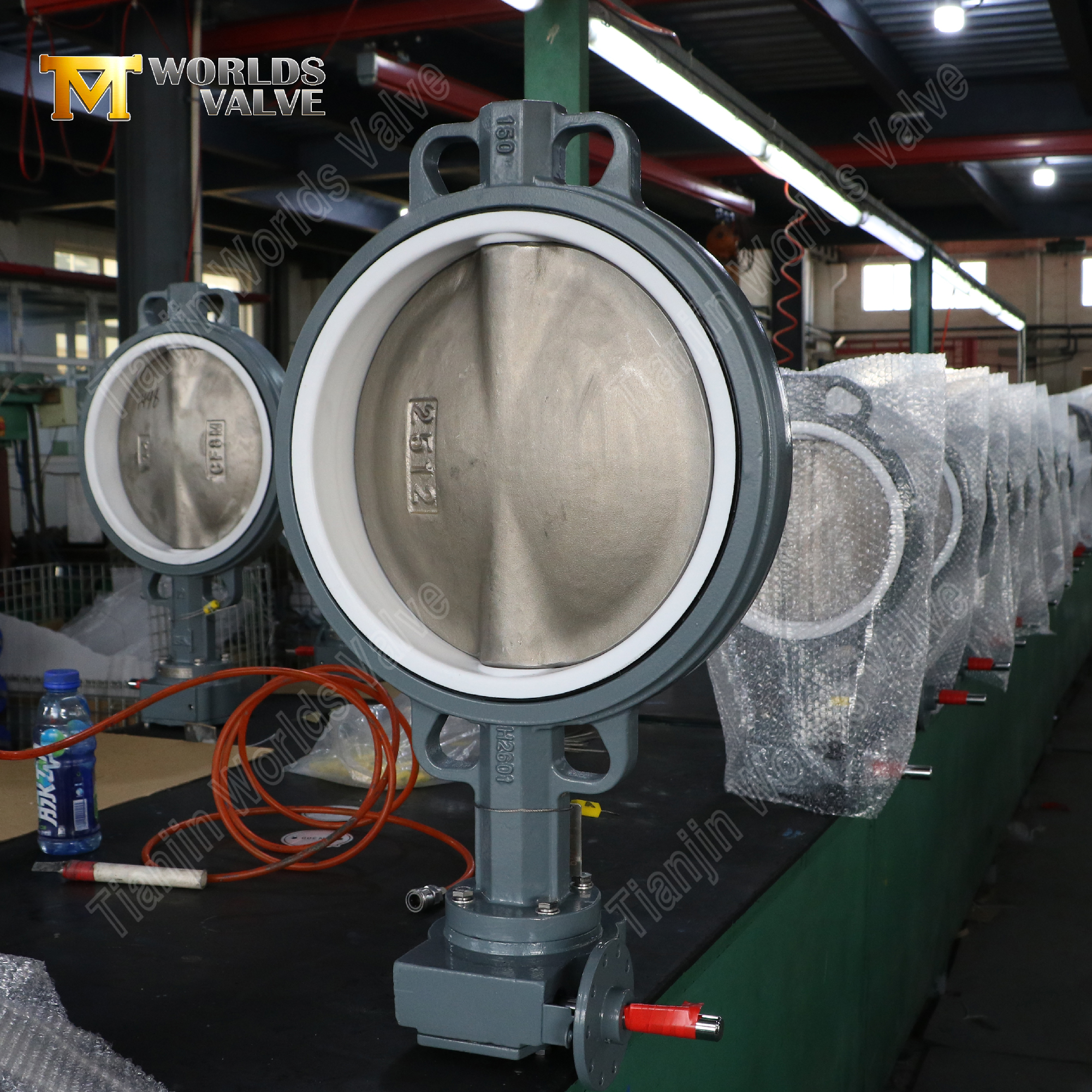

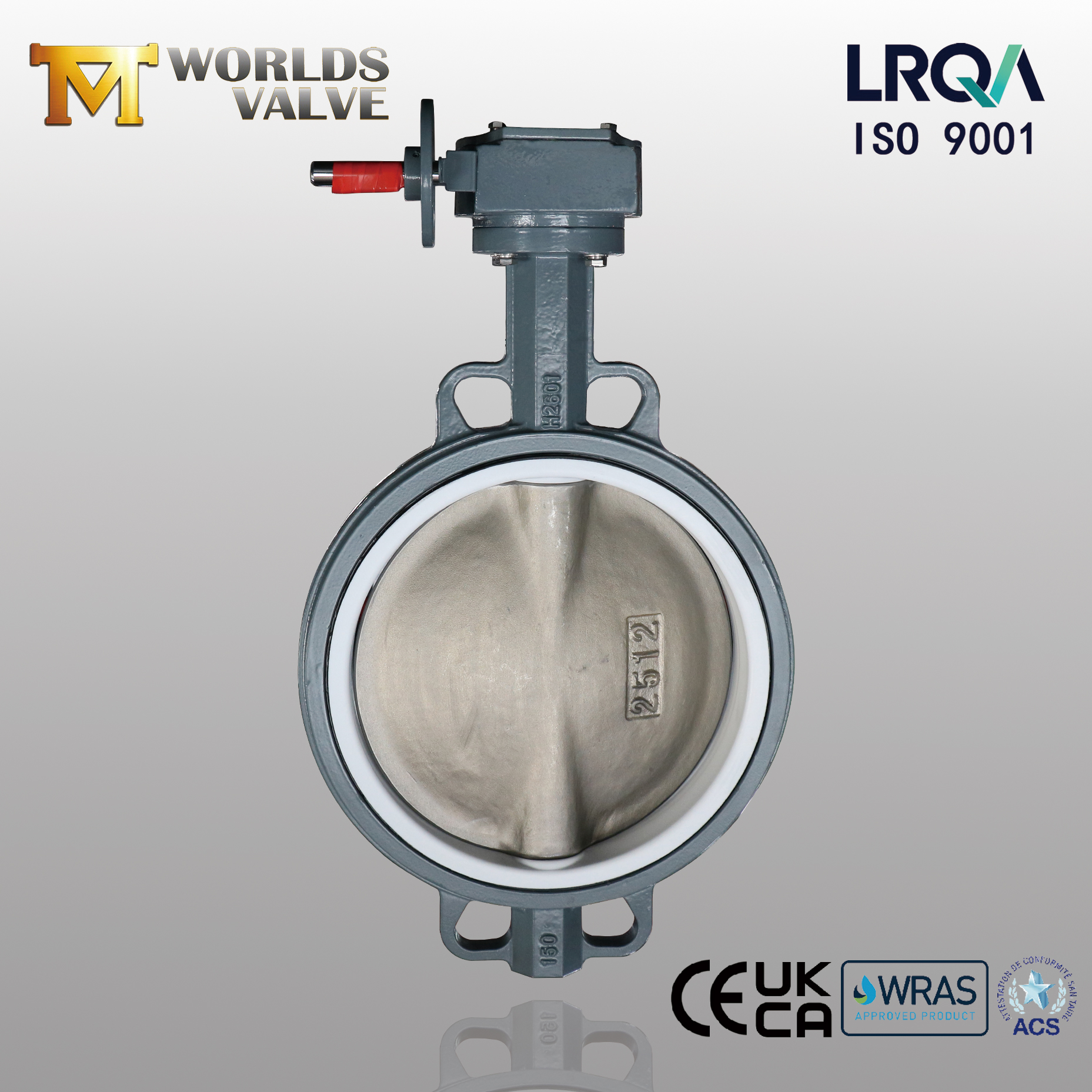

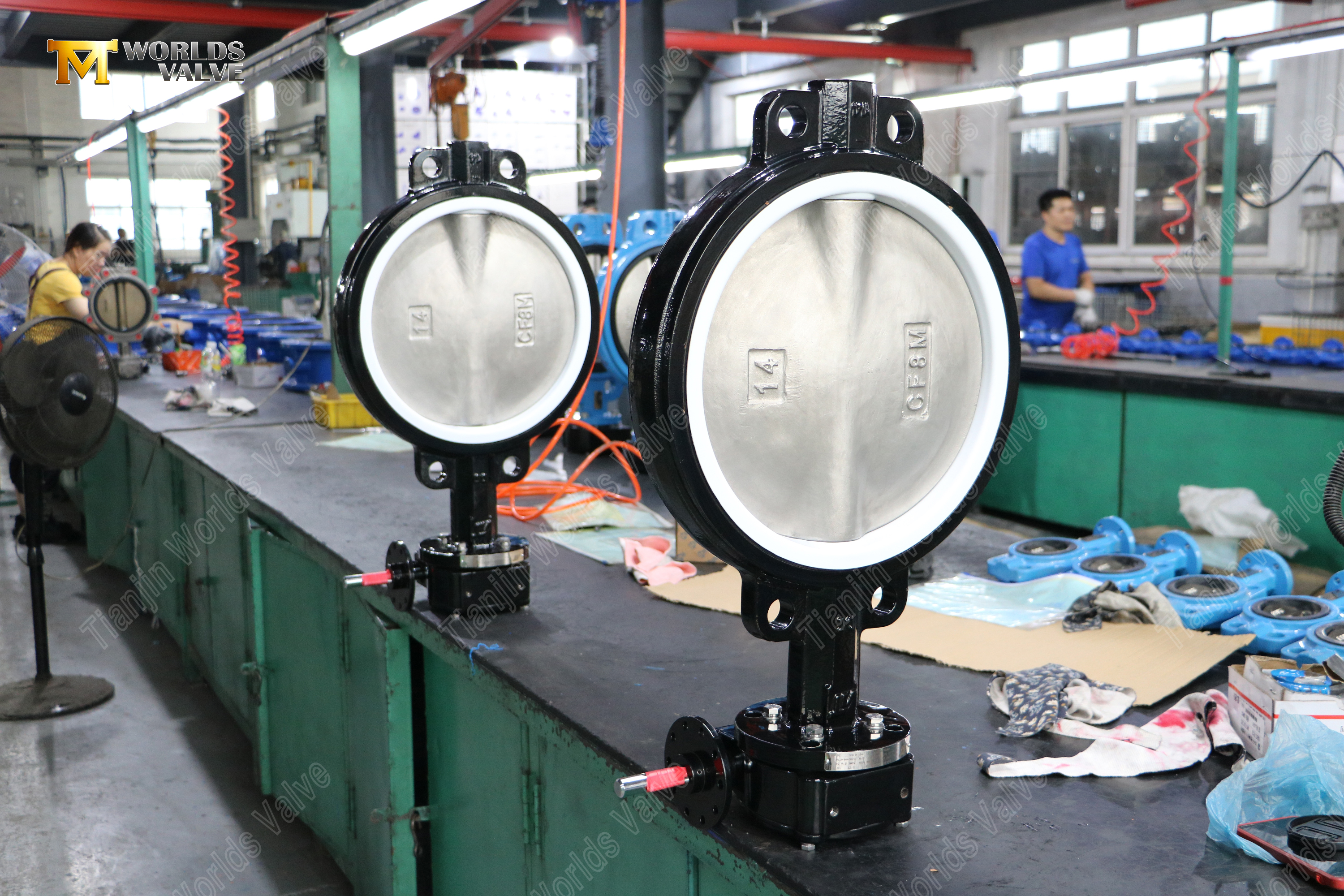

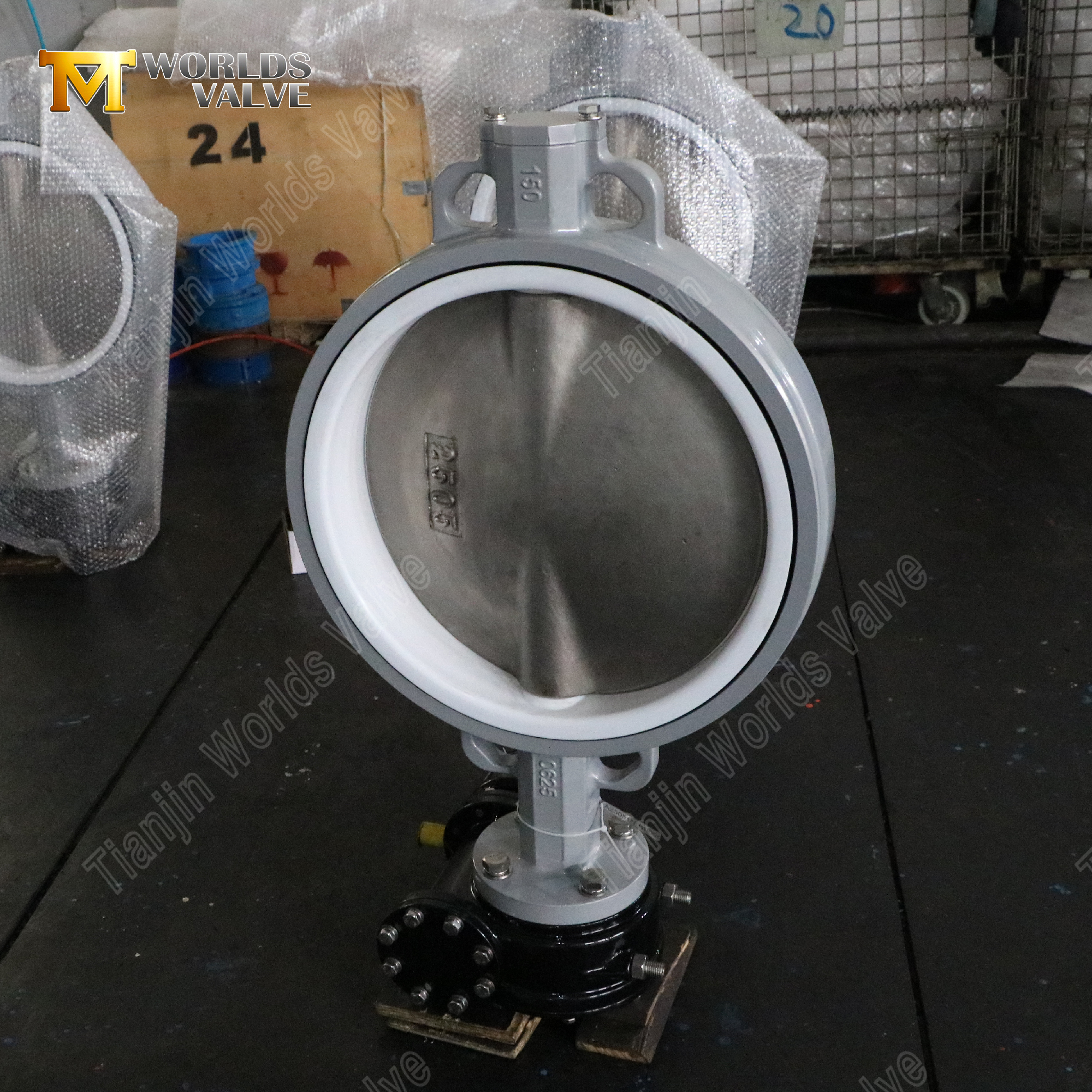

밸브 본체는 GGG40/500-7 연철로 주조되었으며 외부 부식 방지를 위해 내구성이 뛰어난 에폭시 마감 처리되었습니다. PTFE(폴리테트라플루오로에틸렌) 시트는 거의 모든 산업 화학물질에 대해 완전한 내성을 갖고 있으며 작동 토크를 줄이고 매체 접착을 방지하는 자체 윤활, 들러붙지 않는 표면을 제공합니다. CF8M(AISI 316) 디스크는 특히 염화물 함유 환경에서 공식 및 일반 부식에 대한 탁월한 저항성을 제공합니다.

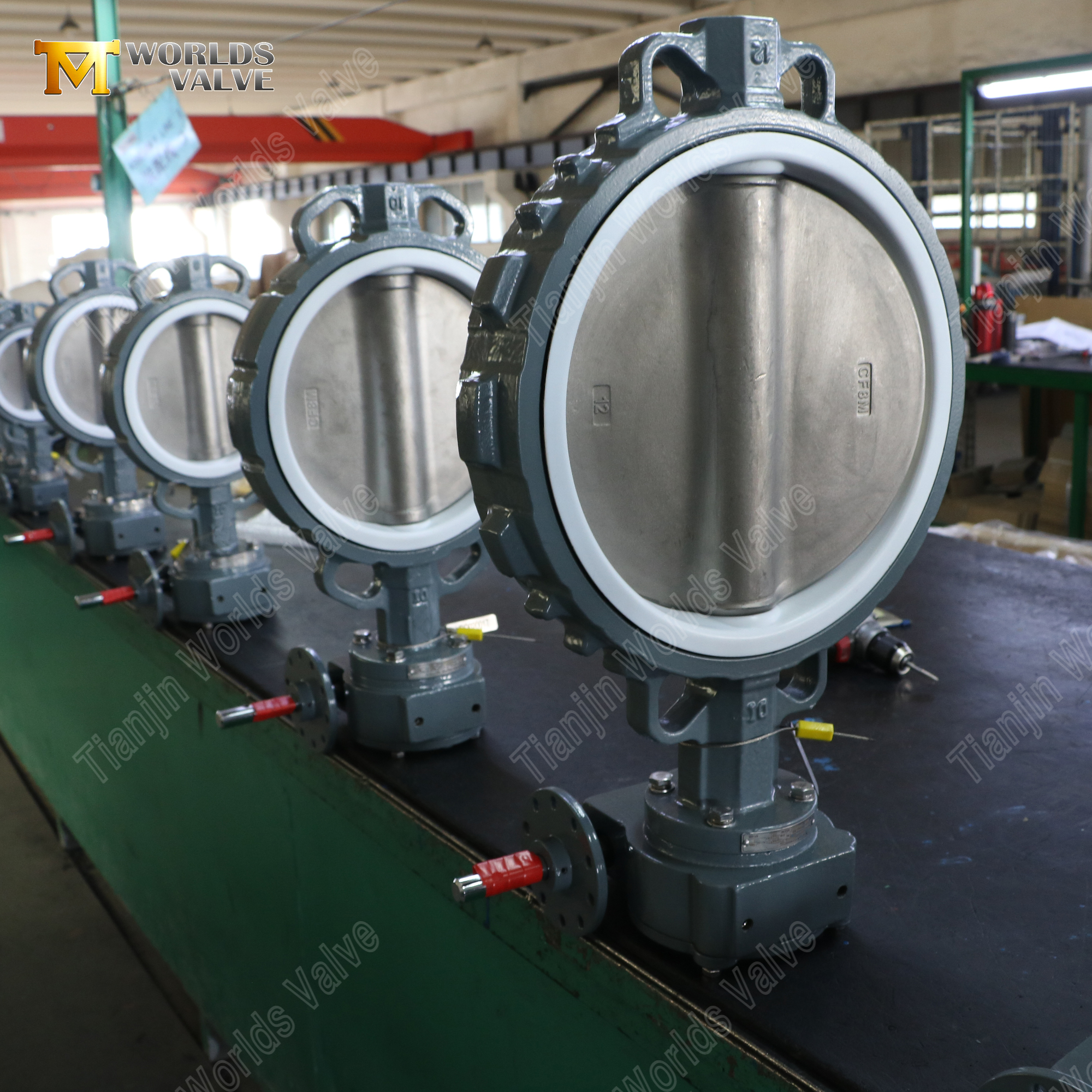

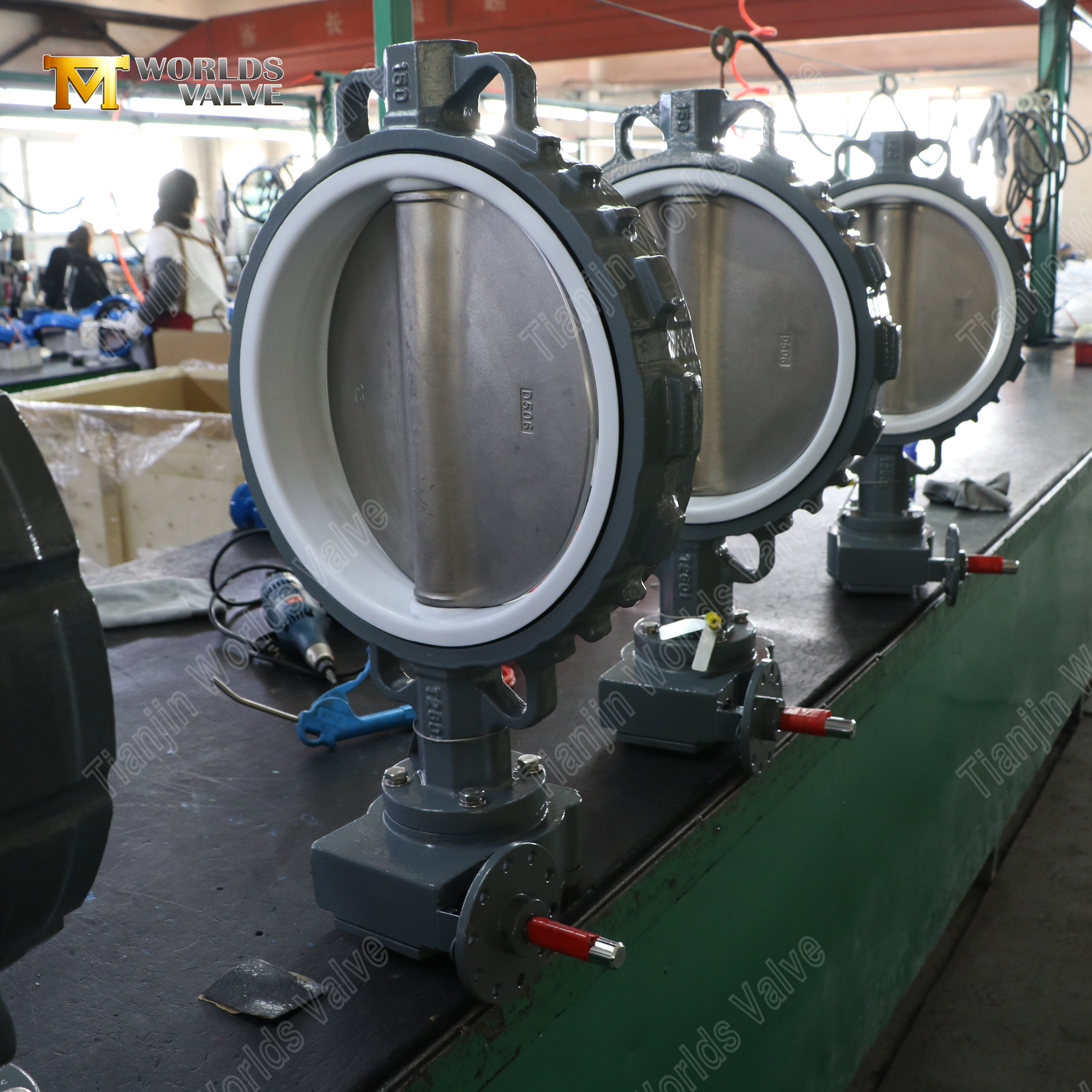

웜 기어 작동기는 높은 기계적 이점을 제공하므로 더 큰 밸브 크기(일반적으로 DN200 이상)에서도 수동 작동을 부드럽고 쉽게 수행할 수 있습니다. 기어박스는 자동 잠금식으로 디스크가 움직이지 않고 어느 위치에서든 안전하게 고정됩니다. 기어 하우징에는 명확한 시각적 위치 표시기가 제공됩니다.
컴팩트한 웨이퍼 설계로 관통 볼트를 사용하여 표준 파이프라인 플랜지(EN 1092, ANSI B16.5 등) 사이에 직접 설치할 수 있어 공간, 무게 및 설치 비용이 절약됩니다. 필요한 경우 향후 액추에이터 장착을 위해 상단 플랜지를 ISO 5211 표준에 따라 가공할 수 있습니다.
DN50 ~ DN600(2″ ~ 24″) 크기로 제공되며 사용자 정의 가능한 압력 등급(PN10, PN16, 클래스 150 등)을 갖춘 이 밸브는 화학 처리, 석유화학, 제약, 수처리 및 기타 부식성 서비스 응용 분야에 신뢰할 수 있는 선택입니다.
신뢰할 수 있는 중국 기반 OEM 제조업체로서 당사는 이 밸브를 고객 사양에 맞게 엄격하게 생산하며 본체 재질, 디스크 재질, 압력 등급, 플랜지 드릴링, 에폭시 색상 및 작동 옵션을 모두 사용자 정의할 수 있습니다.

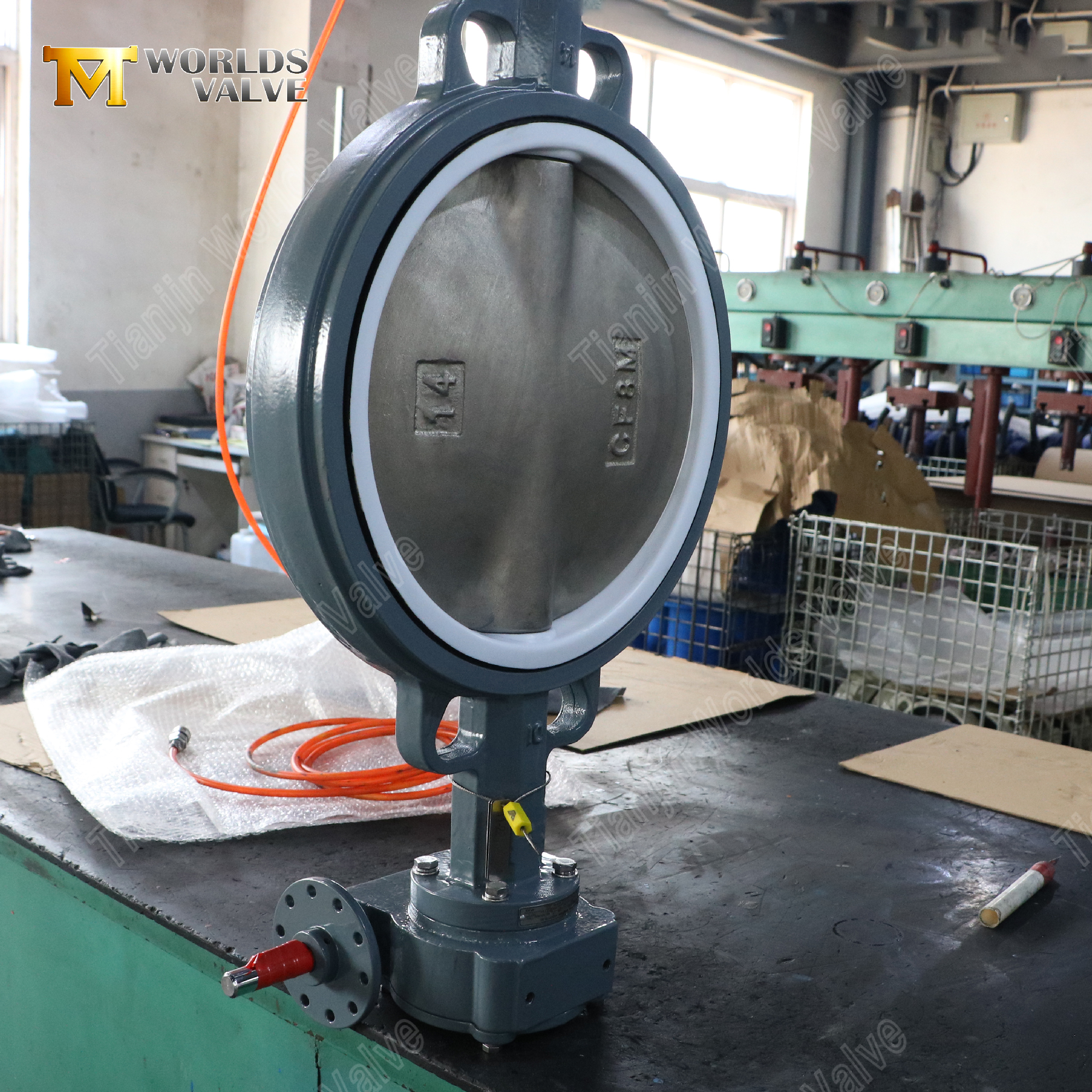

웨이퍼 버터플라이 밸브 | 연성 철 몸체 | PTFE 시트 | CF8M 디스크 | 기어 오퍼레이터
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 소스
CBF02-TA01 - 상세 제품 정보
1. 우수한 내화학성과 낮은 토크를 위한 PTFE 시트
PTFE는 거의 모든 산, 알칼리, 용매 및 산화제에 대해 불활성입니다.
자체 윤활 표면은 작동 토크를 줄이고 매체 축적을 방지합니다.
넓은 온도 범위(-35℃ ~ +200℃)에 걸쳐 완벽한 차단 기능을 제공합니다.
2. 부식 내구성을 위한 CF8M 스테인레스 스틸 디스크
CF8M(AISI 316)은 공식, 틈새 부식 및 일반 부식에 대한 탁월한 저항성을 제공합니다.
바닷물, 염수, 산성 및 염화물이 풍부한 환경에 적합합니다.
최소한의 유지보수로 긴 서비스 수명을 제공합니다.
3. 간편하고 안전한 작동을 위한 웜 기어 작동 장치
높은 기어비는 수동 작업을 줄여 더 큰 직경이나 더 높은 압력에 이상적입니다.
자동 잠금 메커니즘은 어떤 각도에서도 디스크가 흔들리지 않고 안전하게 고정됩니다.
시각적 위치 표시기를 통해 상태를 빠르게 확인할 수 있습니다.
4. 에폭시 코팅이 된 연성철 몸체
GGG40 연성철은 높은 강도, 내충격성 및 구조적 완전성을 제공합니다.
에폭시 코팅(표준 250μm, 모든 RAL 색상 사용 가능)은 외부 부식을 방지합니다.
컴팩트한 웨이퍼 디자인으로 공간과 무게가 절약됩니다.
5. 맞춤형 OEM 유연성
크기 범위 DN50-DN600, 압력 등급 PN10/PN16/클래스 150.
바디, 디스크, 시트 재질은 고객 요청에 따라 변경될 수 있습니다.
ISO 5211 상단 플랜지는 액추에이터 장착에 사용 가능합니다.
플랜지 표준: EN 1092, ANSI B16.5, AS2129, JIS 등

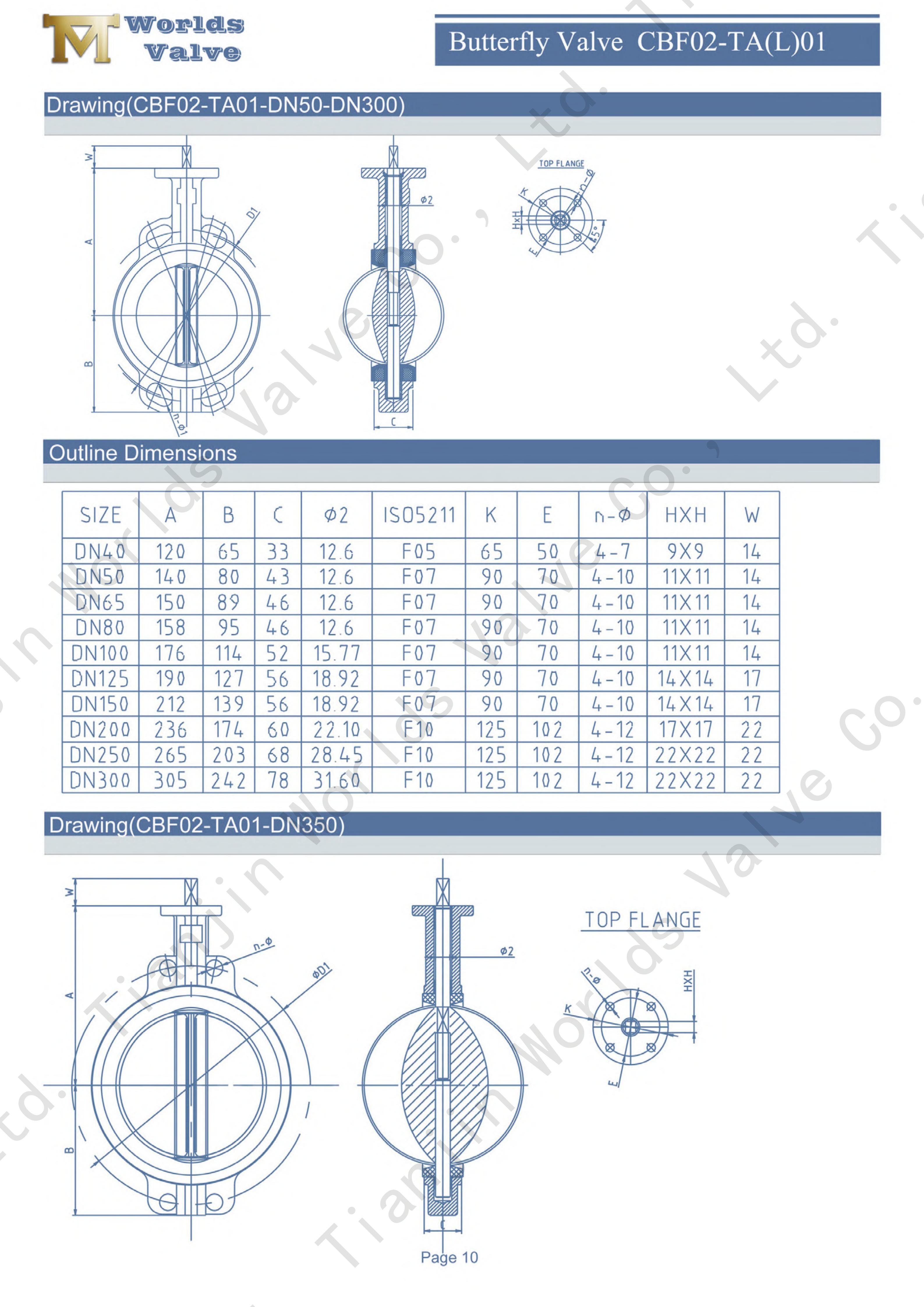

매개변수 | 사용 가능한 옵션 |
밸브 종류 | 웨이퍼 버터플라이 밸브(CBF02-TA01) |
공칭 크기 | 사용 가능한 크기(DN50-DN2000) |
디스크 재질 | CF8M(AISI 316 스테인레스 스틸) |
시트 재질 | PTFE |
본체 재질 | 연성이 있는 철(에폭시 코팅 포함); WCB, CF8, CF8M도 사용 가능 |
에폭시 코팅 색상 | 고객 선택 가능(RAL 또는 맞춤형 색상) |
압력 등급 | PN10 / PN16 / 클래스 150(맞춤형) |
상단 플랜지 | 액추에이터 장착을 위한 ISO 5211 옵션 |
온도 범위 | -35℃~ +200℃ |
적용 가능한 미디어 | 산, 알칼리, 용제, 해수, 염수, 고순도수, 화학물질 |
우리는 고객 사양에 따라 밸브를 엄격하게 제조하는 동시에 재료 선택 및 설치에 대한 전문적인 권장 사항도 제공합니다.
PTFE 시트 밸브 및 CF8M 디스크에 대한 경험을 통해 부식성 및 고순도 서비스에 대한 적절한 재료 적용을 보장합니다.
재료 인증서 및 테스트 보고서를 포함한 전체 문서가 모든 주문과 함께 제공됩니다.
ISO 9001 인증 시설은 요청 시 CE, UKCA, WRAS, ACS 등의 인증을 받아 글로벌 수출을 지원합니다.
경쟁력 있는 견적을 원하거나 당사 공장 방문을 원하시면 당사에 연락해 주시기 바랍니다. 우리 팀은 귀하의 프로젝트 요구 사항을 논의하고, 기술 지원을 제공하고, 제조 능력을 직접 시연할 준비가 되어 있습니다.
