CBF04-TF01
OEM | ODM | WDS
| 수량： | |
|---|---|

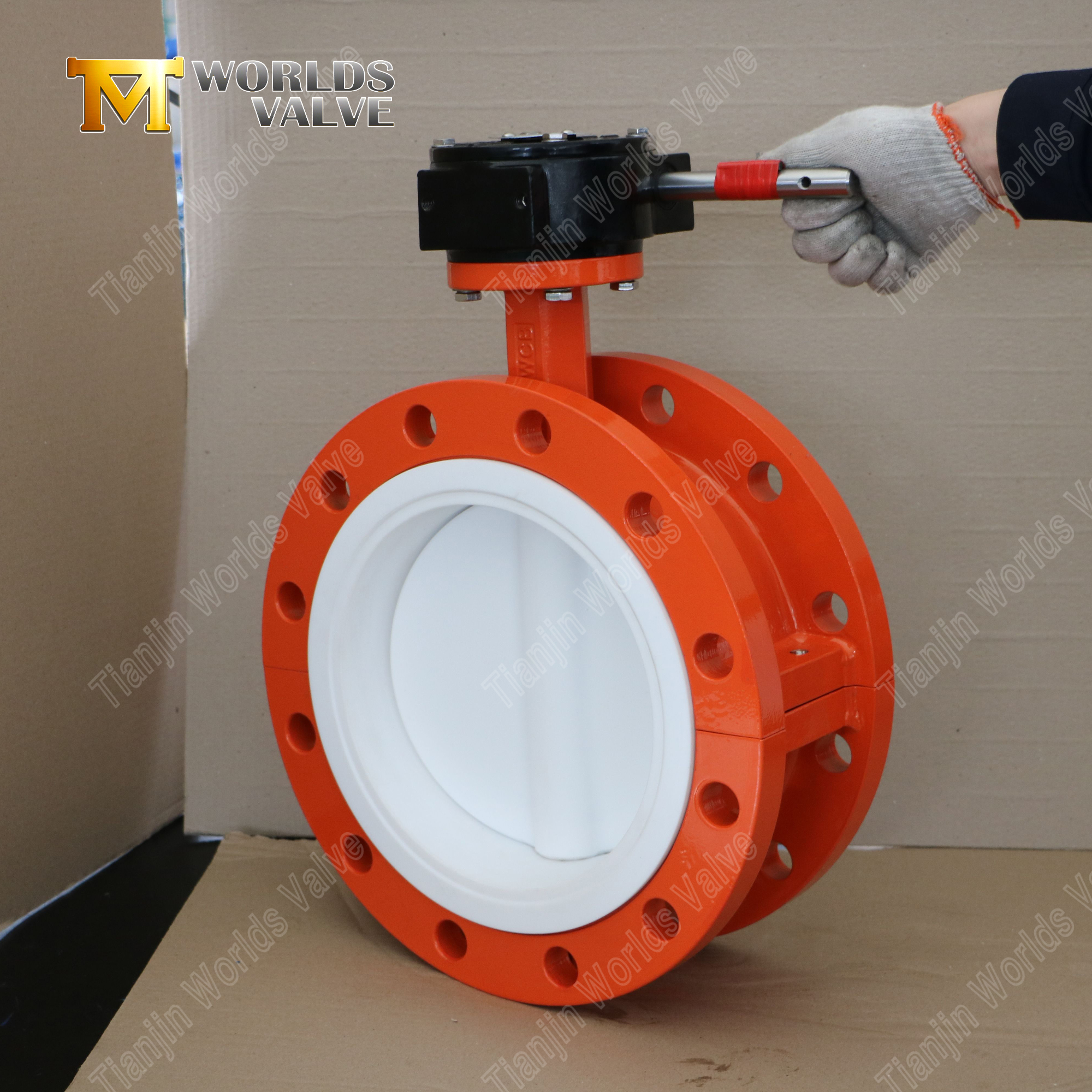

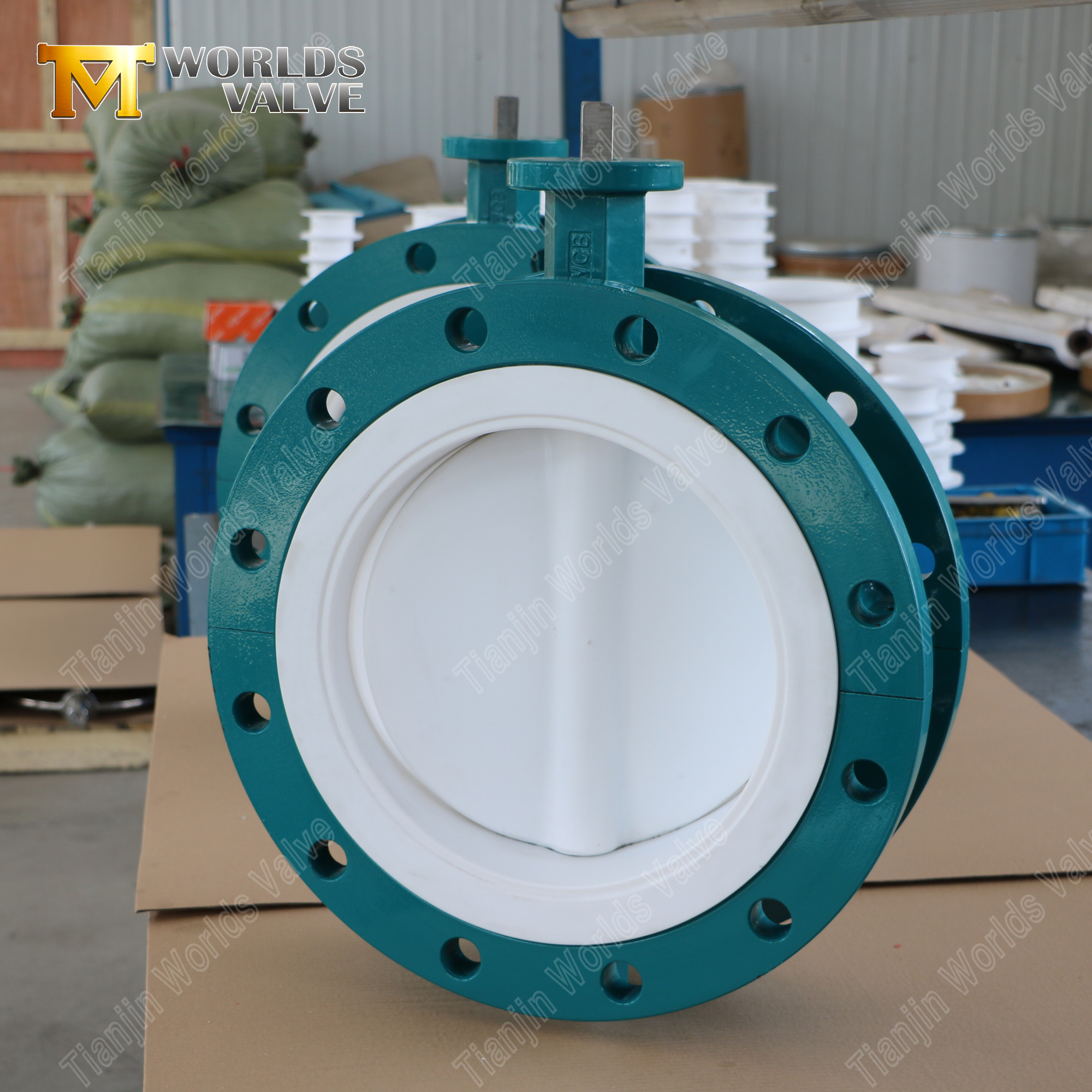

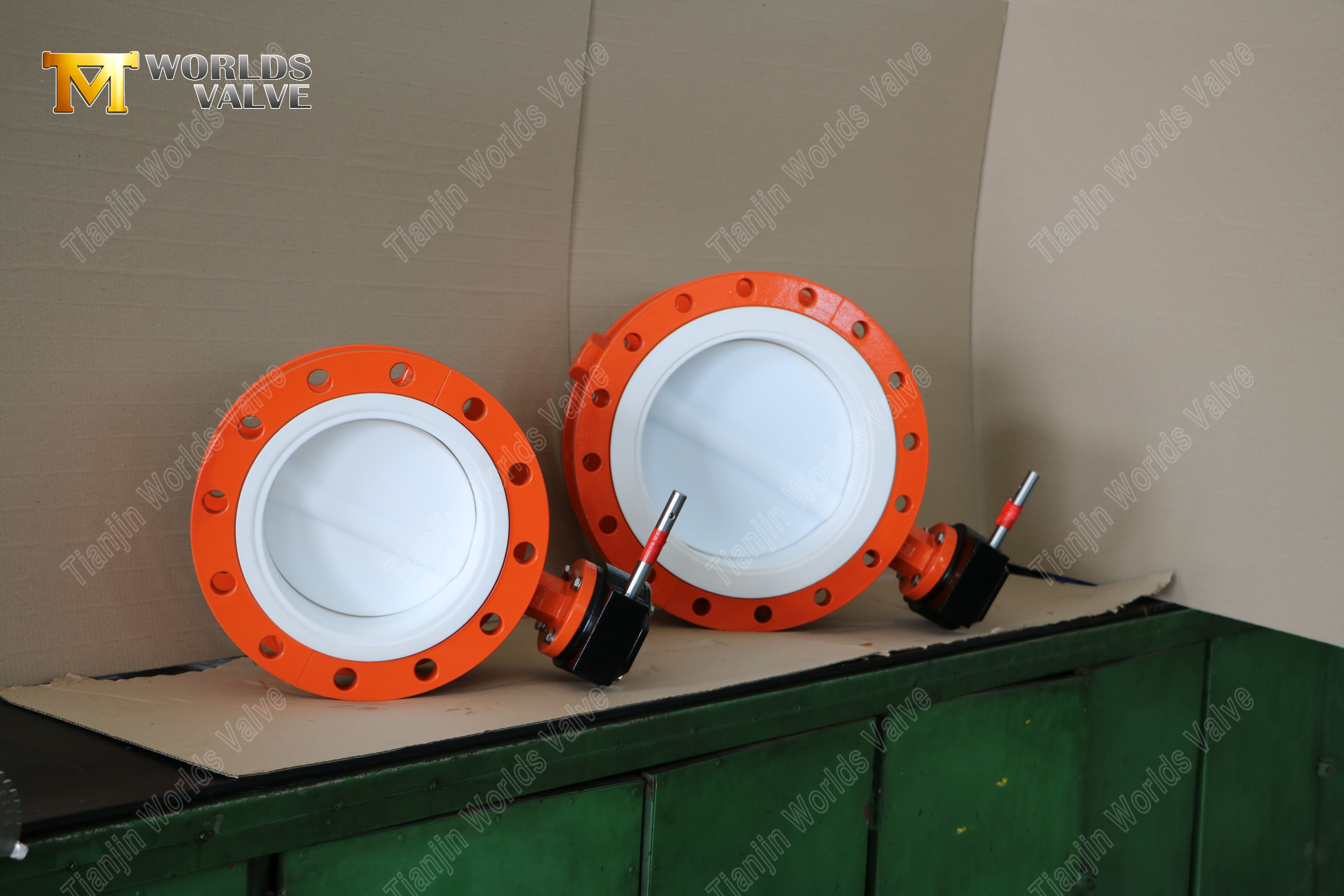

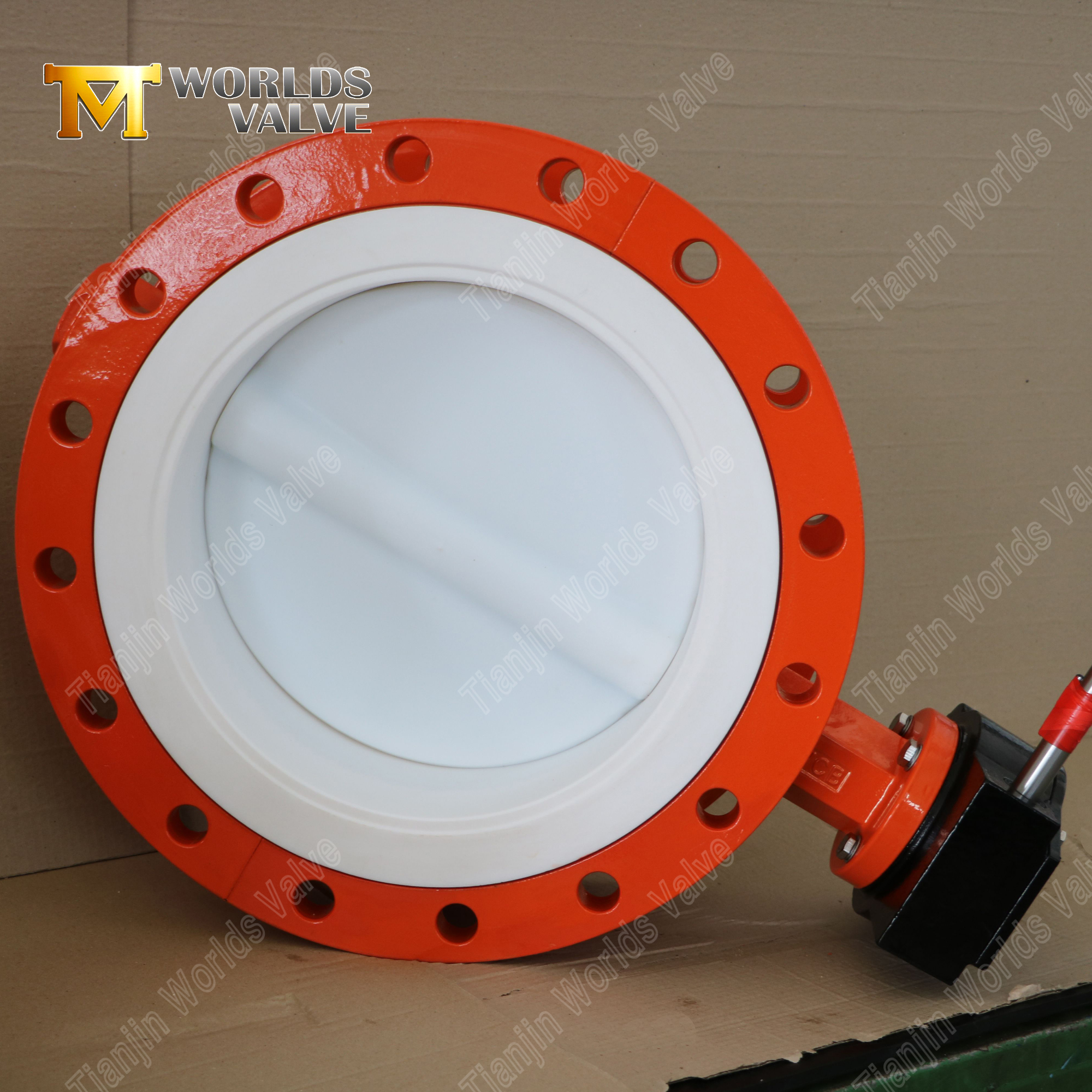

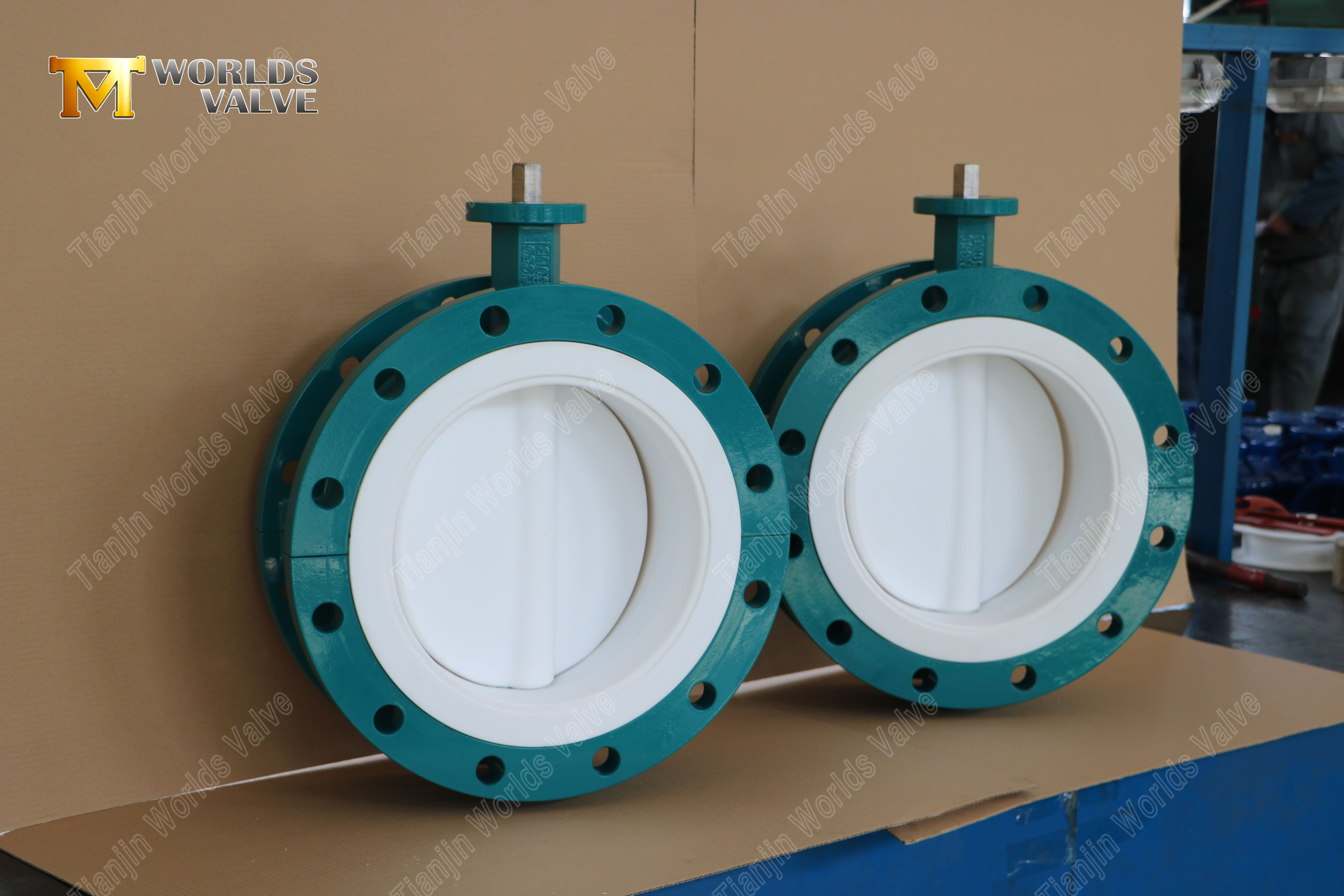

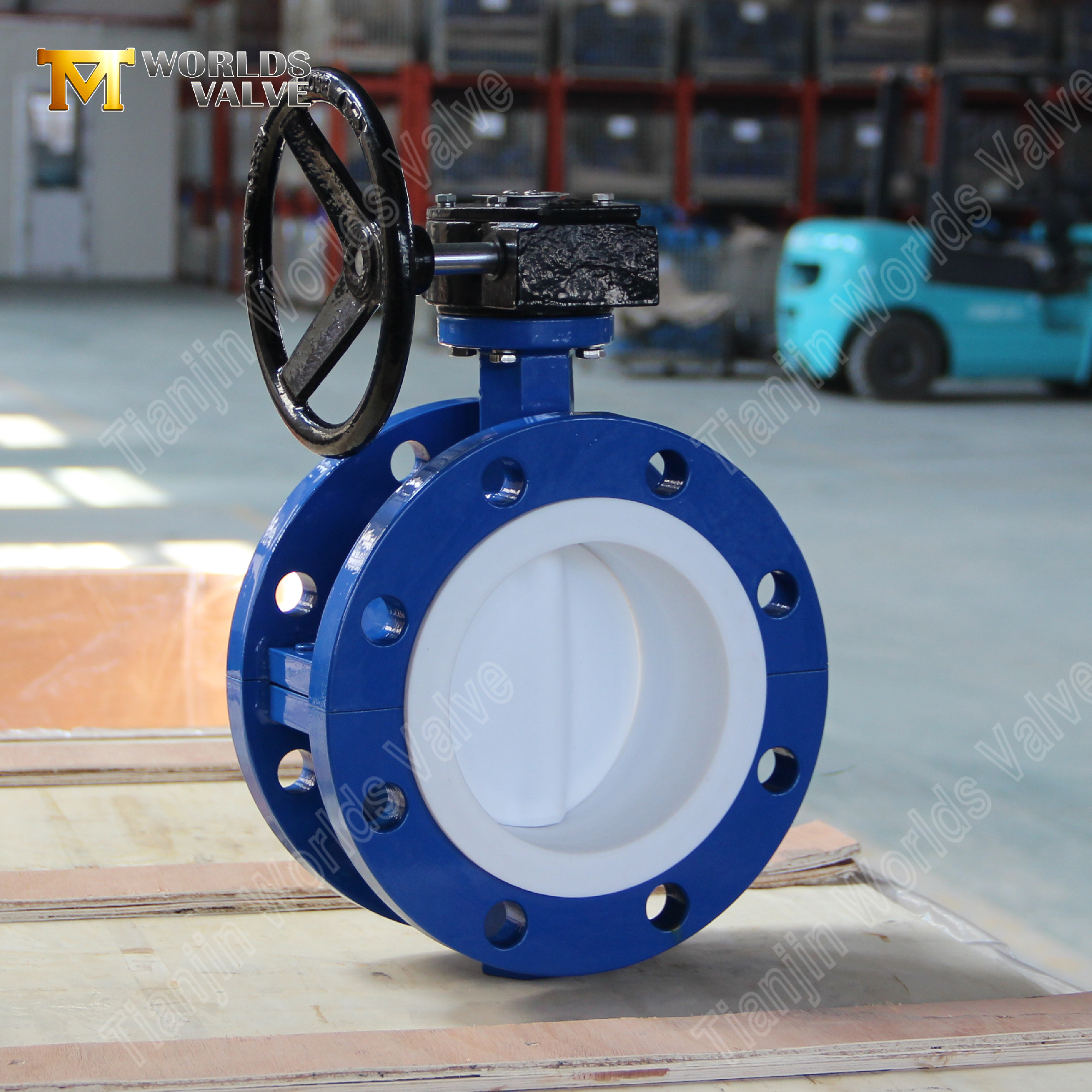

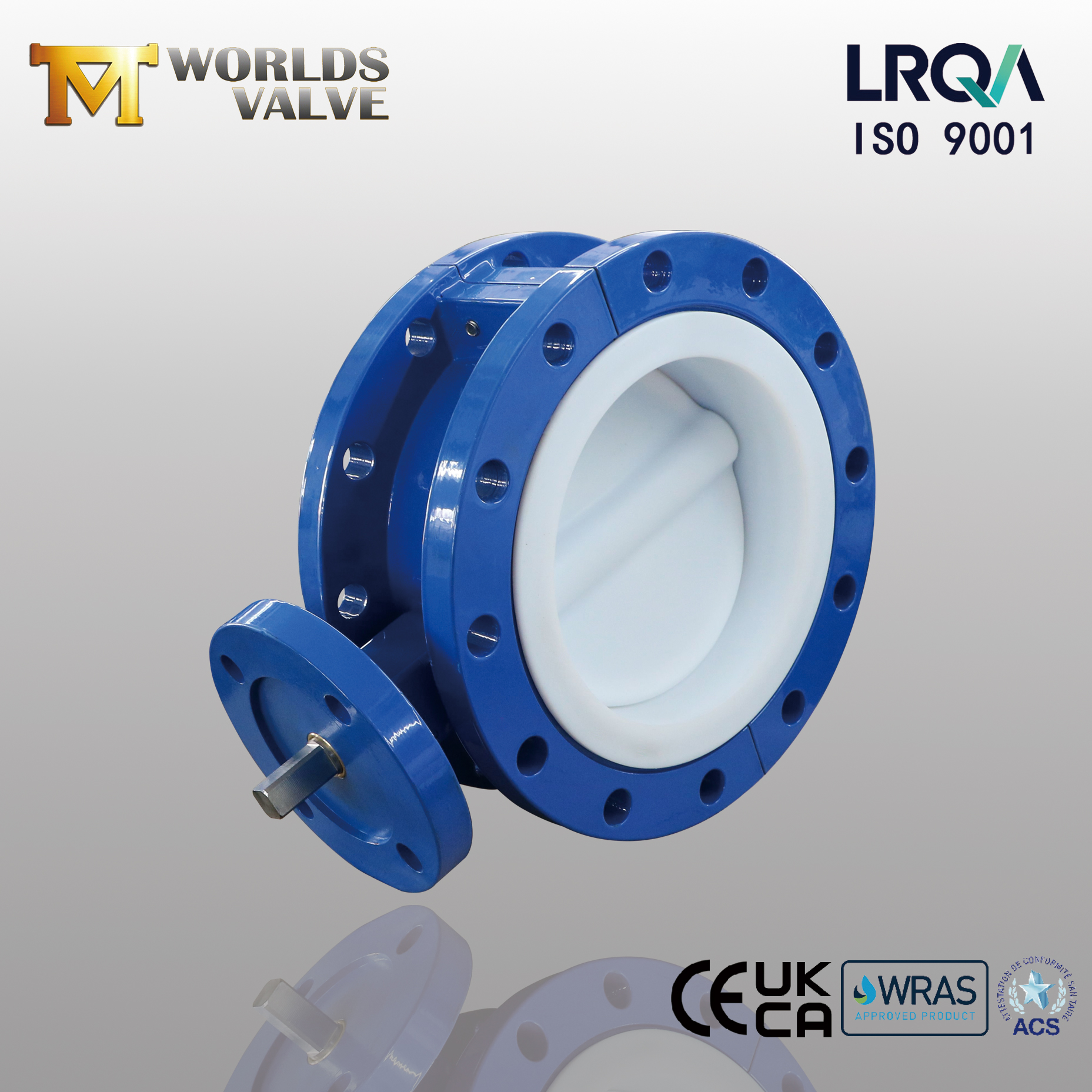

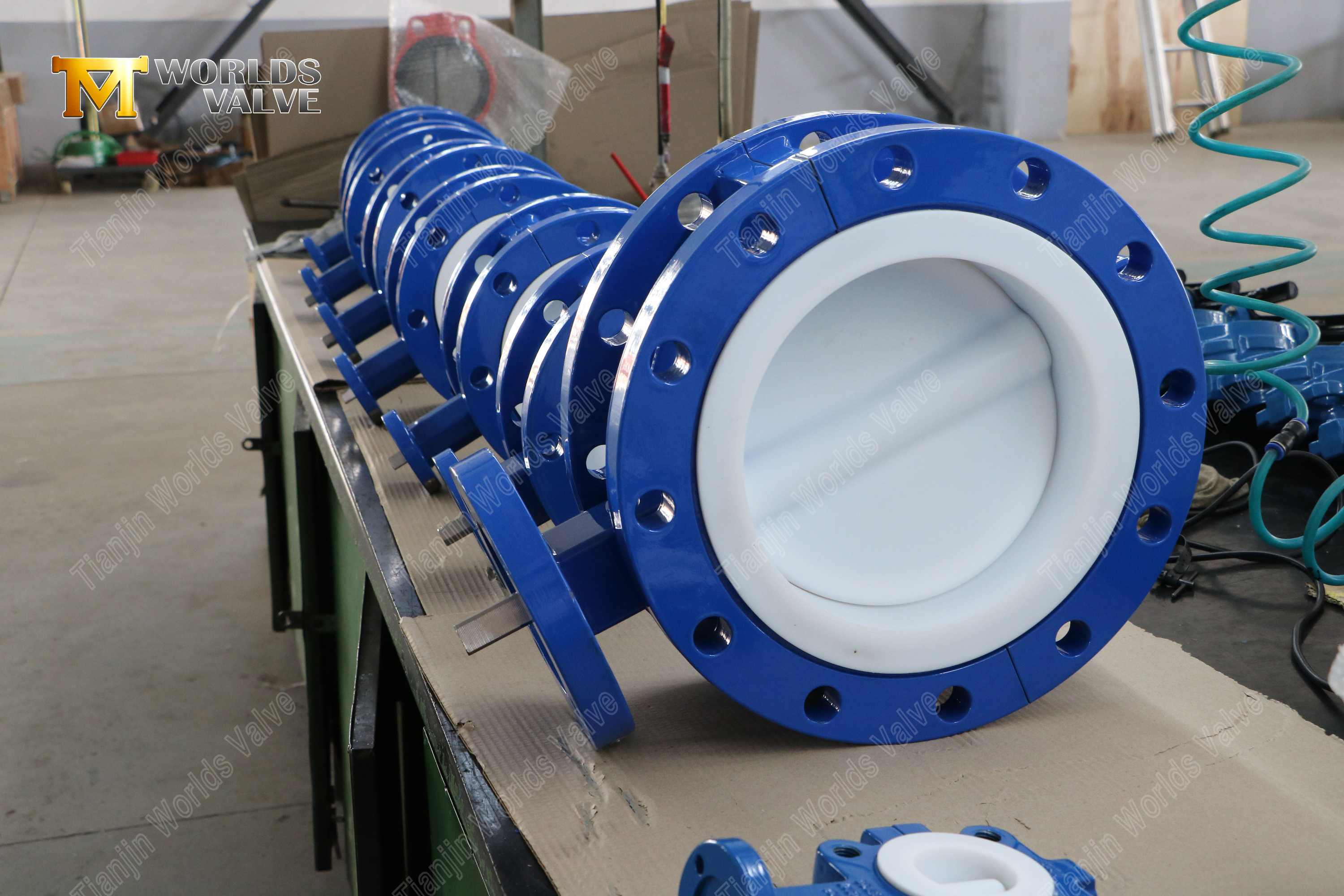

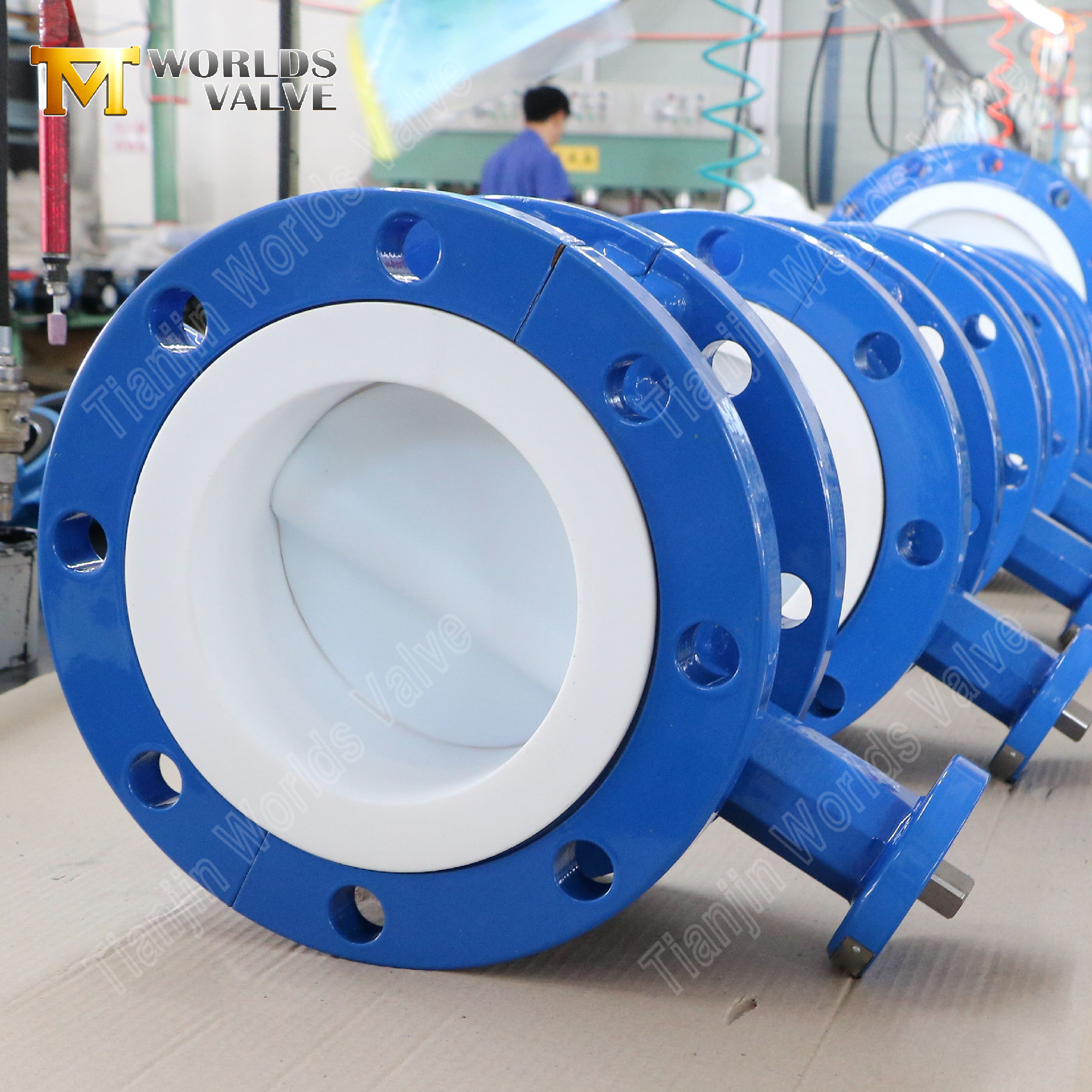

PTFE 라이닝 플랜지 버터플라이 밸브 내마모성 | 우수한 마모 방지 솔루션
Tianjin Worlds Valve Co., Ltd. - ISO 9001, CE, UKCA 및 WRAS 인증 제조업체
CBF04-TF01--작동 및 유지보수 매뉴얼 DOWMLOAD
1. 강화된 PTFE 라이닝 시스템
향상된 두께 설계: 마모가 심한 구역의 3-4mm PTFE 라이닝은 최대 40% 농도의 고체 입자에 대해 탁월한 내마모성을 제공합니다.
완벽한 미디어 격리: 전신 PTFE 캡슐화로 마모성 및 부식성 매체와의 금속 접촉을 방지합니다.
온도 탄력성: 지속적인 연마 서비스에서 **-35℃~200℃**에서 라이닝 무결성을 유지합니다.
2. 플랜지 연결 신뢰성
견고한 플랜지 디자인: 강화된 넥 구조를 갖춘 ANSI B16.5 클래스 150# 또는 DIN EN 1092-1 PN16 플랜지
안전한 장착: 톱니 모양의 플랜지면은 압력 변동 및 진동으로 인한 가스켓 파열을 방지합니다.
유지 관리 액세스: 볼트형 플랜지 연결로 내부 검사 및 부품 교체가 용이함
3.내마모성 구조
착용 영역 강화: 디스크 가장자리와 시트 접촉 영역의 추가 PTFE 두께로 표준 라이닝 밸브에 비해 서비스 수명이 200% 연장됩니다.
입자 편향 설계: 최적화된 디스크 형상은 연마 입자를 중요한 밀봉 표면에서 멀리 리디렉션합니다.
표면 경도: 필러 보강재가 포함된 PTFE 라이닝은 Shore D 65 경도를 달성하여 내마모성을 향상시켰습니다.
4. 고급 밀봉 기술
제로 누출 성능: PTFE-PTFE 시트 시스템은 EN 12266-1 클래스 A 기밀 차단을 달성합니다.
마모 보상 디자인: 탄성 PTFE 시트는 마모가 발생하더라도 씰 무결성을 유지합니다.
화재 안전 옵션: 비상 정지를 위해 API 607 준수 보조 금속 씰과 함께 사용 가능

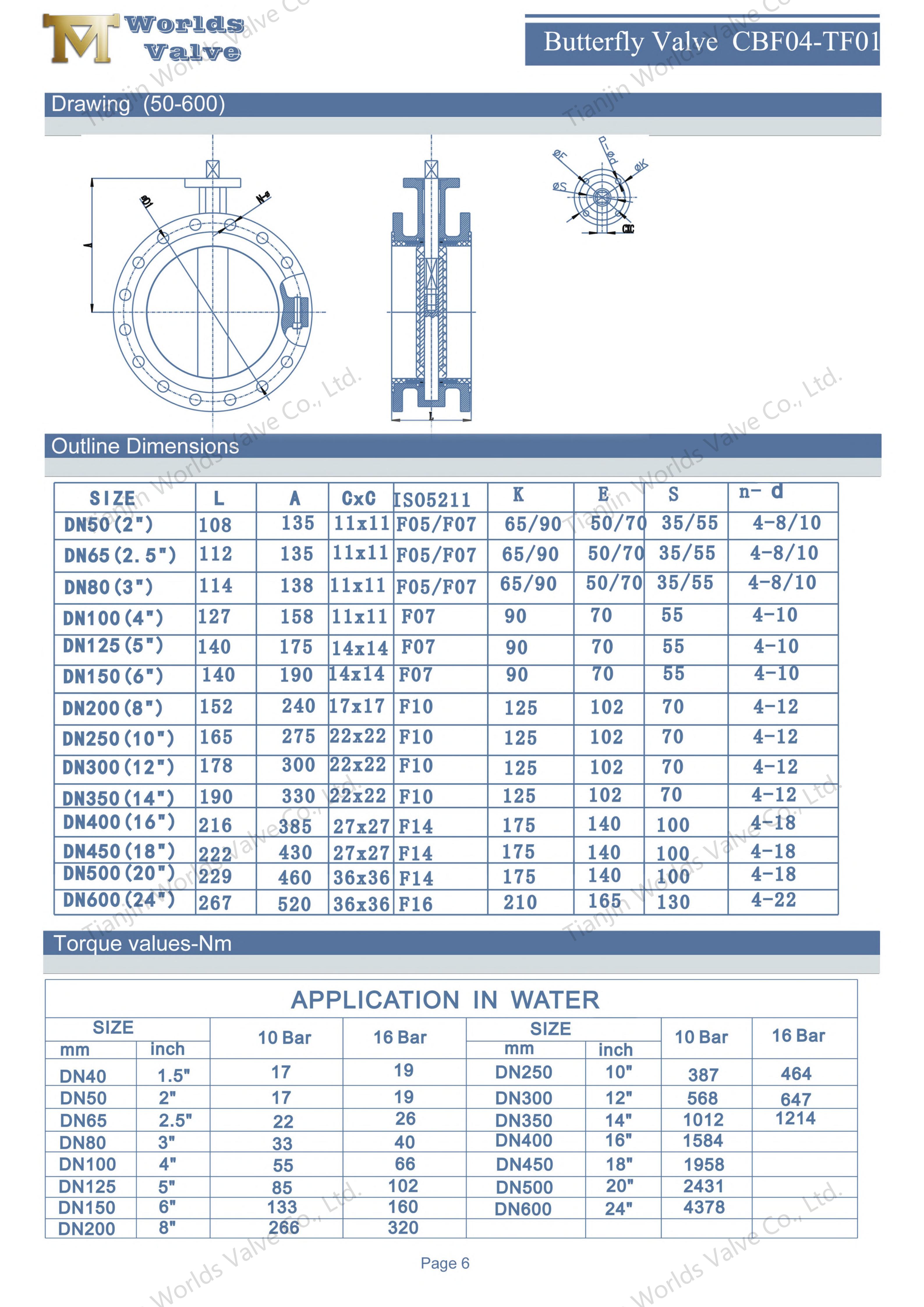

크기 | DN50-DN250 | DN300-DN600 |
최대 작동 압력 | 16바 | 10바 |
작동 온도 | -35℃~+200℃(압력, 매체, 재료에 따라 다름) | |
적당한 매체 | 육수, 폐수, 하수, 해수, 공기, 증기, 식품, 오일, 의약품, 알칼리, 소금 등 | |
상단 플랜지 | ISO5211(고객 요구에 따라) | |
디자인 표준 | EN593 BS5155 | |
대면 | DIN558-1 API609 DIN3202 F16 ISO5752 BS5155 | |
테스트 검사 | EN12266-1 ISO5208 API598 | |
플랜지 어코모데이션 | ASME B16.1 125LB ASME B16.5 150LB BS4504 DIN2501 ISO7005 EN1092 | |
이름 | 소재 |
본체 | 주철 연성이 있는 철 탄소강 스테인레스 스틸 AL-청동 |
디스크 | 연성이 있는 철 탄소강 스테인레스강 AL-청동 |
샤프트 | 스테인레스 스틸 모넬 K500 |
Seat | 부나 NBR EPDM 바이톤 PTFE 테프론 HEPDM 네오프렌 하이팔론 천연고무 |
채광 및 광물 가공: 광미 슬러리, 광석 처리 및 정광 처리
화학 처리: 연마성 화학 슬러리, 촉매 처리 및 안료 생산
폐수 처리: 모래 제거, 슬러지 처리 및 연마성 폐수 제어
발전: FGD 슬러리 시스템, 재 처리 및 바닥재 운송
펄프 및 제지: 원료 준비, 코팅 슬러리 및 재활용 섬유 가공
철강 및 금속: 스케일 슬러리, 스케일 제거 라인 및 연마성 폐기물 흐름
연장된 서비스 수명: 중요한 마모 부위의 강화 PTFE 라이닝은 연마 서비스에서 2~3배 더 긴 수명을 제공합니다.
이중 보호: 가장 까다로운 응용 분야를 위한 내마모성 및 내식성 결합
유지 관리 감소: 견고한 구조와 내마모성 설계로 가동 중단 시간과 교체 비용 최소화
글로벌 규정 준수: CE, UKCA 및 WRAS 인증은 국제 시장에서의 수용을 보장합니다.
맞춤형 엔지니어링: 특수 라이닝 구성, 두께 프로필 및 내마모성 향상 기능을 사용할 수 있습니다.
기술 전문성: 연마 응용 분석 및 마모 방지 솔루션을 위한 엔지니어링 지원
극한의 마모성 및 부식성 환경을 위해 특별히 설계된 이 PTFE 라이닝 플랜지 버터플라이 밸브는 내마모성과 내식성이 모두 중요한 광업, 화학 처리 및 산업 응용 분야에서 탁월한 마모 방지 기능과 신뢰성을 제공합니다.
