CBF04-TA01
OEM|ODM
| 수량： | |
|---|---|
1. PTFE 라이닝 기술
완벽한 미디어 격리: 시트와 디스크 표면 모두 순수 PTFE로 완전히 캡슐화되어 전체 pH 스펙트럼(0-14)에서 산, 알칼리 및 용매에 대해 포괄적인 보호 기능을 제공합니다.
온도 탄력성: 성능 저하 없이 -30°C ~ 180°C에서 밀봉 무결성을 유지합니다.
2. 웨이퍼 공간 최적화
컴팩트 & 경량：러그형 밸브 대비 중량 및 설치 공간 45% 감소
단순화된 설치：추가 하드웨어 없이 ANSI B16.5 또는 DIN EN 1092-1 플랜지 사이에 직접 장착
비용 효율성: 우수한 성능을 유지하면서 자재 및 설치 비용을 낮추십시오.
3. 무누설 성능
연장된 서비스 수명: PTFE-PTFE 밀봉으로 부식성 환경에서 50,000회 이상의 주기 동안 안정적인 작동 보장
기밀 밀봉: 1.5×PN16 테스트 압력에서 EN 12266-1 클래스 A 차단 표준 달성
4. 유지보수가 필요 없는 작동
자체 윤활 설계: PTFE 표면은 자연 윤활을 제공하여 작동 토크를 40% 감소시킵니다.
부식 내성: 부식 관련 유지보수 및 교체 비용 제거
빠른 검사: 분할 본체 설계 옵션으로 파이프라인 분리 없이 내부 접근이 용이함
모델 | CBF04-TA01 |
크기 | DN50-DN900 |
압력 등급 | PN10(10bar) PN16(16bar) |
설계 | API 609 EN593 BS5155 MSS SP-67 |
테스트 검사 | API598 ISO5208 EN12266-1 |
플랜지 연결 | ASME B 16.1 125LB ASME B 16.5 150LB BS4504 DIN2501 ISO7005 EN1092 |
TOP 플랜지 | ISO5211 (고객의 요구에 따라) |
대면 | DIN558-1 API609 DIN3202 K1 ISO5752 BS5155 |
화학 처리: 농축된 산, 염소-알칼리 및 공격적인 용매 처리
제약: CIP/SIP 시스템, 고순도수, API 제조
물 처리: 화학 물질 투여, 여과 시스템 및 폐수 제어
반도체: 초순수 화학 물질 전달 및 고순도 가스 시스템
펄프 및 제지: 표백 화학물질, 이산화염소, 부식성 펄프화액
금속 마무리: 전기도금 용액, 산세척 및 에칭 화학물질
완벽한 부식 방지: 시트와 디스크 모두에 이중 PTFE 라이닝이 있어 전체 매체 격리가 보장됩니다.
제로 오염: FDA 준수 소재는 민감한 응용 분야에서 제품 오염을 방지합니다.
공간 효율성: 콤팩트한 웨이퍼 디자인으로 혼잡한 배관 시스템에 설치를 최적화합니다.
장기적인 신뢰성: 50,000회 이상의 주기 수명으로 총 소유 비용 절감
글로벌 규정 준수: CE, UKCA 및 FDA 인증으로 국제적 승인 보장
맞춤형 솔루션: 수정된 라이닝, 특수 소재 및 맞춤형 치수 제공

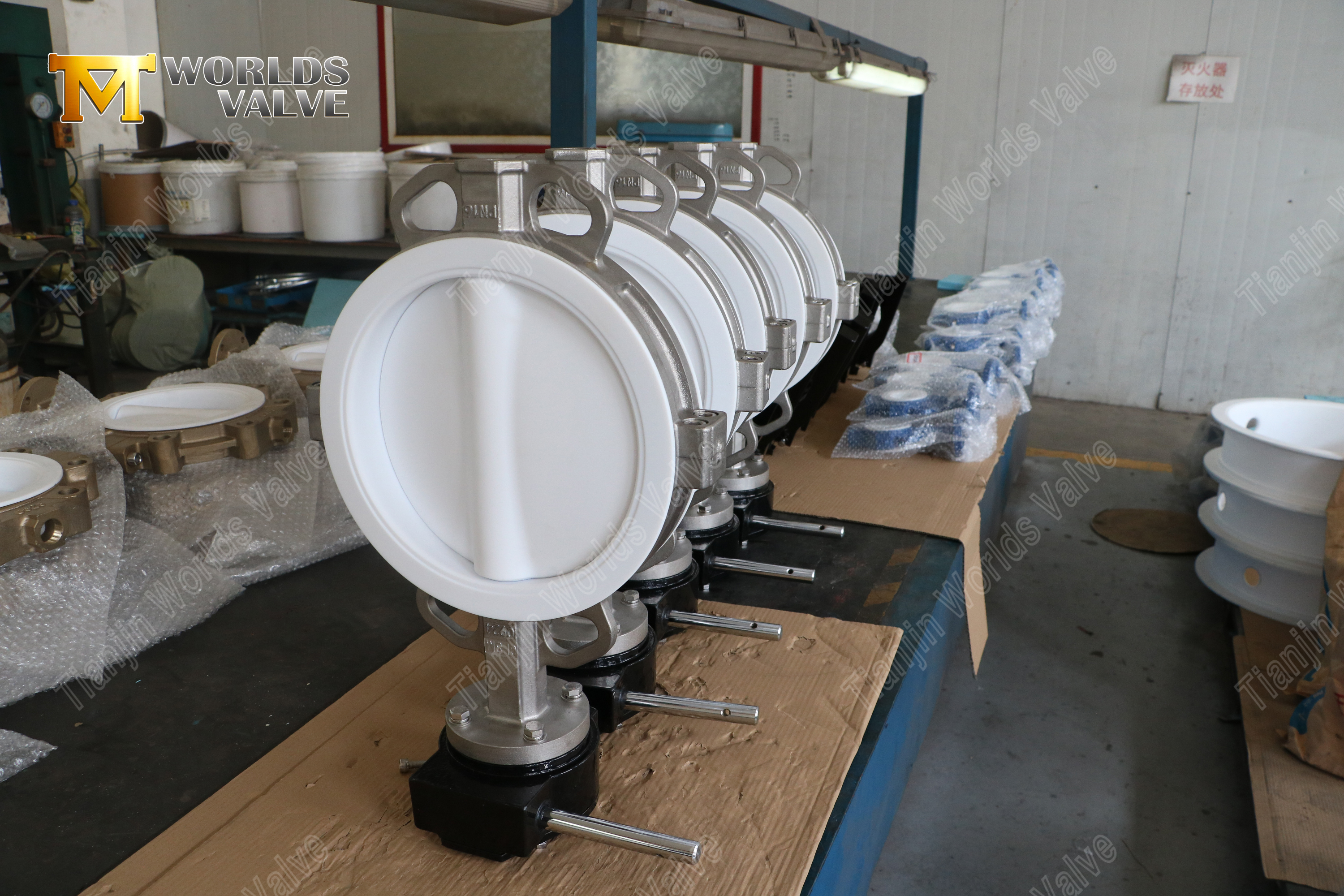

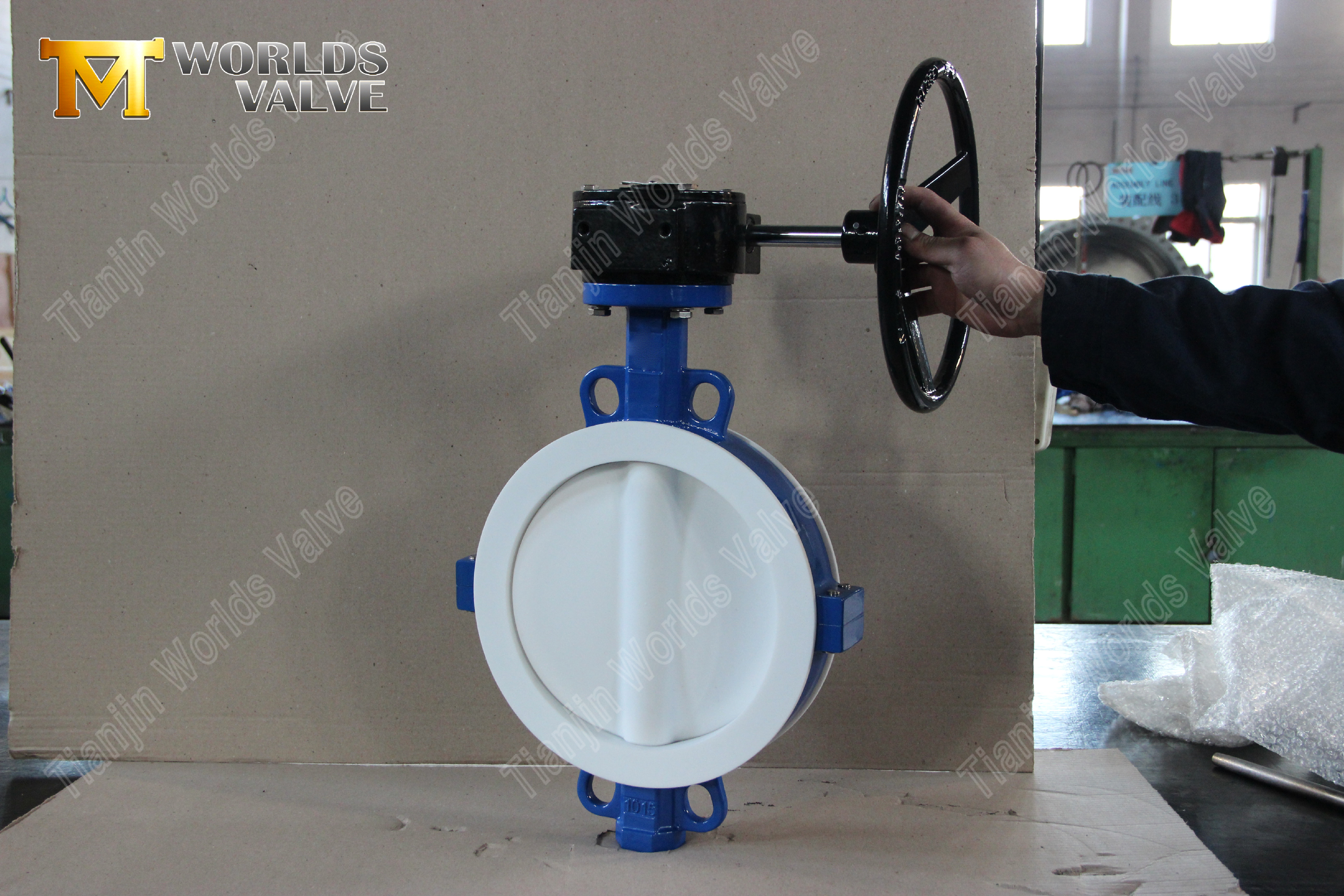

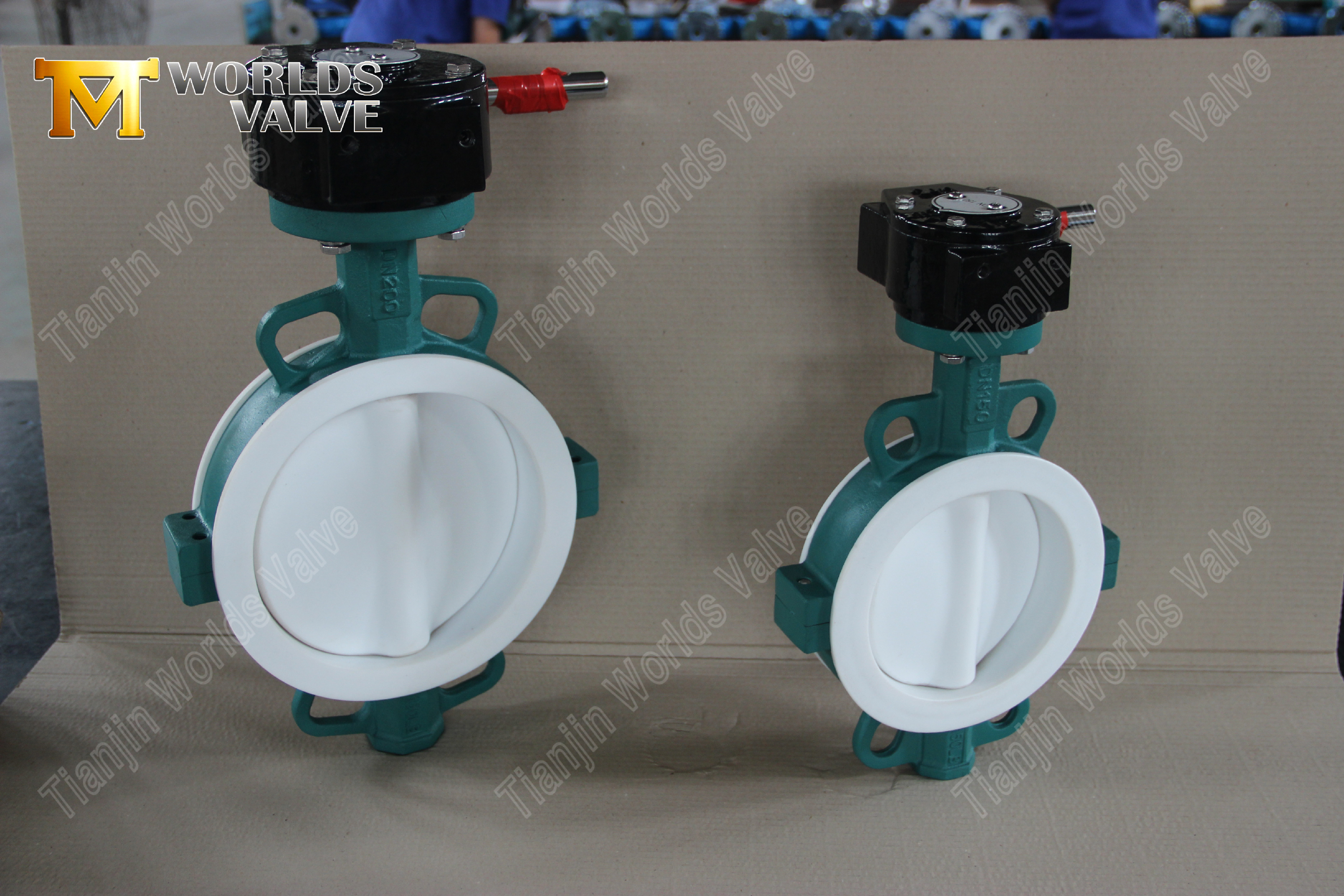

완벽한 부식 방지를 위해 설계된 이 PTFE 라이닝 시트 및 디스크 웨이퍼 버터플라이 밸브는 가장 공격적인 화학 물질 및 고순도 응용 분야에서 탁월한 보호 기능과 신뢰성을 제공합니다.
