CBF02-TL01
OEM | ODM | WDS
| 수량： | |
|---|---|

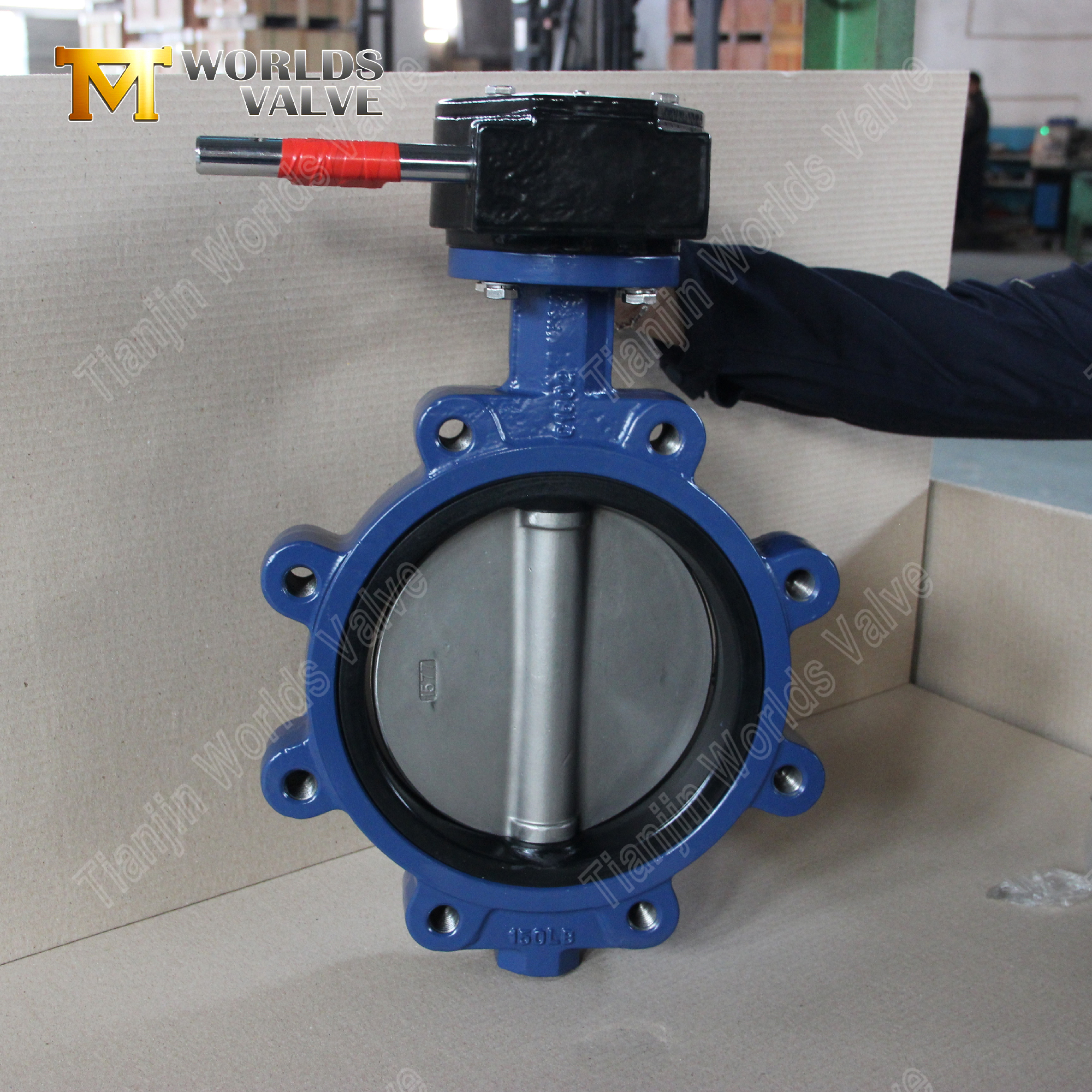

성능의 핵심은 부식 방지 **CF8M(AISI 316 스테인레스 스틸) 디스크**와 탄력 있는 **EPDM 시트**가 결합되어 오래 지속되는 기포 밀봉을 보장하는 프리미엄 소재 조합입니다. 독특한 **LUG 스타일 본체** 디자인을 통해 파이프라인의 한쪽 면에서 쉽게 설치하고 제거할 수 있으므로 시스템 최종 라인 응용 분야나 다운스트림 플랜지 제거가 불가능한 곳에 이상적입니다. 우리는 이 밸브를 **DN50부터 DN1200**까지의 포괄적인 크기 범위로 제공하여 광범위한 프로젝트 요구 사항을 수용합니다.
Tianjin Worlds Valve Co., Ltd. - 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 소스
CBF02-TL01-작동 및 유지보수 매뉴얼다운로드
1. 유연한 설치 및 최종 서비스를 위한 견고한 LUG 설계
밸브 본체는 통합된 나사형 인서트(러그)로 제조되어 뛰어난 유연성을 제공합니다. 이 설계를 통해 밸브를 단일 플랜지에 직접 볼트로 고정할 수 있으므로 전체 파이프라인 섹션을 분해하지 않고도 유지 관리가 쉽습니다. 이는 라인 끝 서비스 또는 막다른 애플리케이션에 특히 유리하며 안전하고 안정적인 연결을 제공합니다.

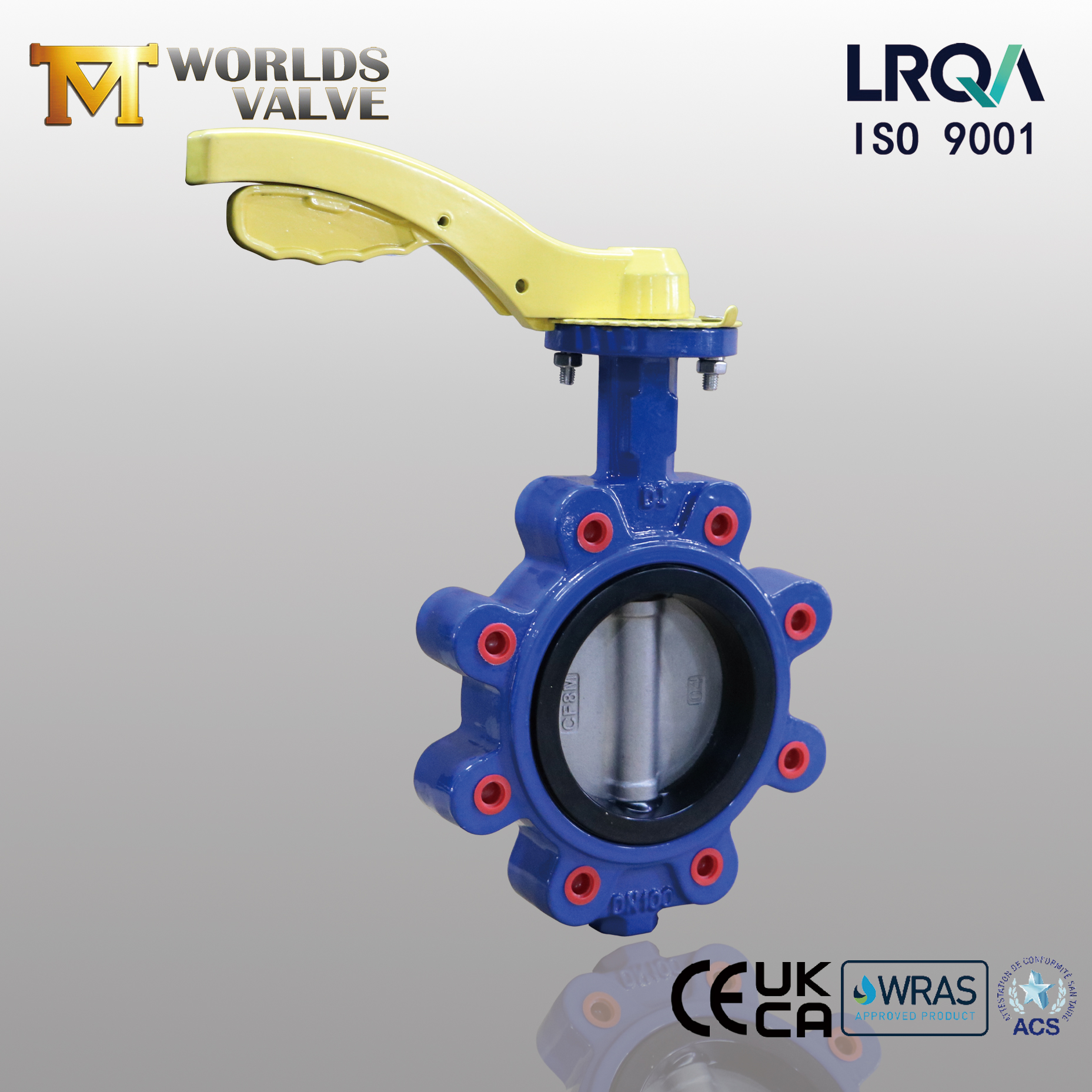

2. Manual Handle Operation for Direct & Reliable Control
Equipped with a sturdy manual handle, this valve provides immediate and intuitive control over fluid flow. 시각적 위치 표시기(파이프에 평행 또는 수직)를 통해 한 눈에 상태를 명확하게 확인할 수 있습니다. 이 단순하고 기어가 없는 디자인은 외부 전원이 필요 없이 안정적인 작동을 보장하므로 표준 켜기/끄기 작업에 적합합니다.
3. 내구성과 완벽한 밀봉을 위한 우수한 소재 조합
**CF8M(AISI 316) 스테인리스 스틸 디스크**는 특히 염화물에 의한 부식 및 피팅에 대한 탁월한 저항성을 제공하여 물과 약한 공격성 매체에서 수명을 보장합니다. **EPDM 엘라스토머 시트**는 뛰어난 밀봉 탄성, 물과 풍화작용에 대한 강한 저항성, 넓은 온도 범위에서 안정적인 성능을 제공합니다. This pairing guarantees a long service life with minimal maintenance.
4. Wide Size Range (DN50-DN1200) & High-Pressure Capacity (PN16)
당사의 생산 능력은 DN50부터 대구경 DN1200까지 광범위한 스펙트럼을 포괄하여 표준 및 대규모 파이프라인 프로젝트의 요구 사항을 모두 충족합니다. **PN16** 압력 등급을 받은 이 밸브는 더 높은 시스템 압력을 자신있게 처리하도록 설계되어 보다 까다로운 응용 분야에서 안전한 차단 및 시스템 무결성을 보장합니다.
매개변수 | 사양 |
모델 | Lug Butterfly Valve(CBF02-TL01) |
크기 | DN50-DN1200 |
압력 등급 | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
디자인 | EN593 BS5155 EN1092 ISO5211 |
테스트 | ISO5208 EN12266-1 |
TOP 플랜지 | ISO5211 (according to customer’s needs) |
대면 | EN558-1 DIN3202 ISO5752 BS5155 |
표준 | ASME B16.34 |
본체 | 연성이 있는 철 |
디스크 | CF8M(AISI 316 스테인레스 스틸) |
Seat | EPDM |
줄기 | SS431 |
Certified Quality & Global Compliance: 우리는 **ISO 9001 인증** 제조업체입니다. 당사의 밸브는 국제 표준을 충족하도록 설계되었으며 요청 시 **WRAS, ACS, UKCA, CE** 및 기타 인증을 준수하도록 공급될 수 있으므로 전 세계 시장에서 수용될 수 있습니다.
Expert OEM/ODM Manufacturer: 전문 OEM/ODM 파트너로서 광범위한 맞춤형 서비스를 제공합니다. 표준 사양 외에도 정확한 프로젝트 청사진에 맞게 재료(예: 다양한 시트 엘라스토머, 코팅 본체), 압력 등급 및 작동 방법(기어, 전기, 공압)을 조정할 수 있습니다.
검증된 글로벌 공급업체: With extensive experience exporting to dozens of countries, we understand the requirements of international projects. Our team ensures professional support, clear communication, and reliable logistics from inquiry to delivery.
수처리 및 분배 플랜트
HVAC Systems (Heating, Ventilation, Air Conditioning)
화재 예방 스프링클러 시스템
Industrial Process Water & Cooling Circuits
관개 및 물 공급 네트워크
자세한 견적, CAD 도면 또는 프로젝트에 맞게 이 PN16 LUG 버터플라이 밸브 사용자 정의에 대해 논의하려면 지금 Tianjin Worlds Valve Co., Ltd.에 문의하세요.
