탄성 시트 게이트 밸브는 고무 라이닝 웨지를 사용하여 밸브 본체에 대해 기포 밀봉을 생성하는 선형 모션 밸브입니다. 금속 간 접촉에 의존하는 금속 시트 게이트 밸브와 달리 탄력 있는 시트 설계는 흐름 흐름의 사소한 잔해물과 불완전성을 보상하여 까다로운 물 및 폐수 서비스에서도 안정적인 차단을 보장합니다.

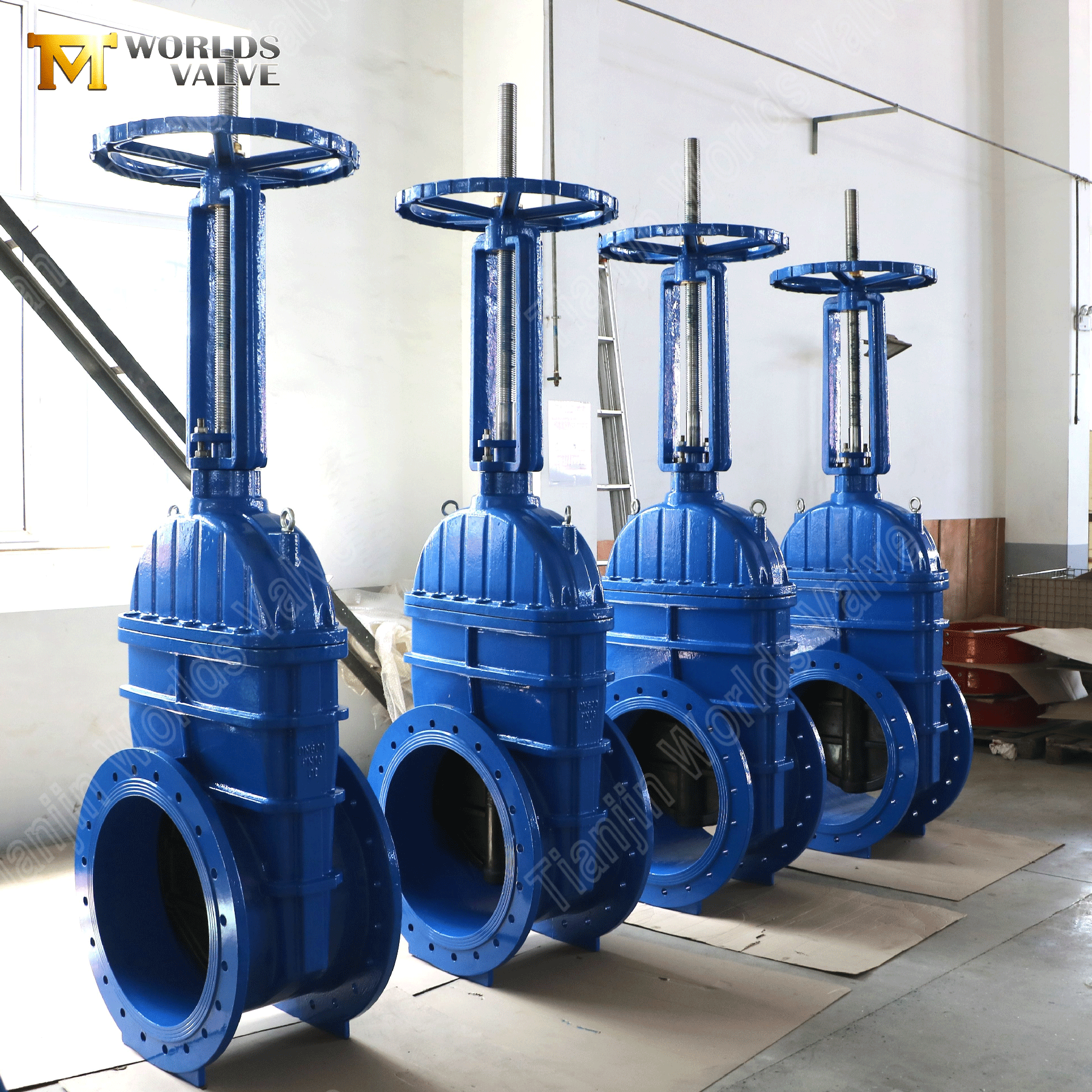

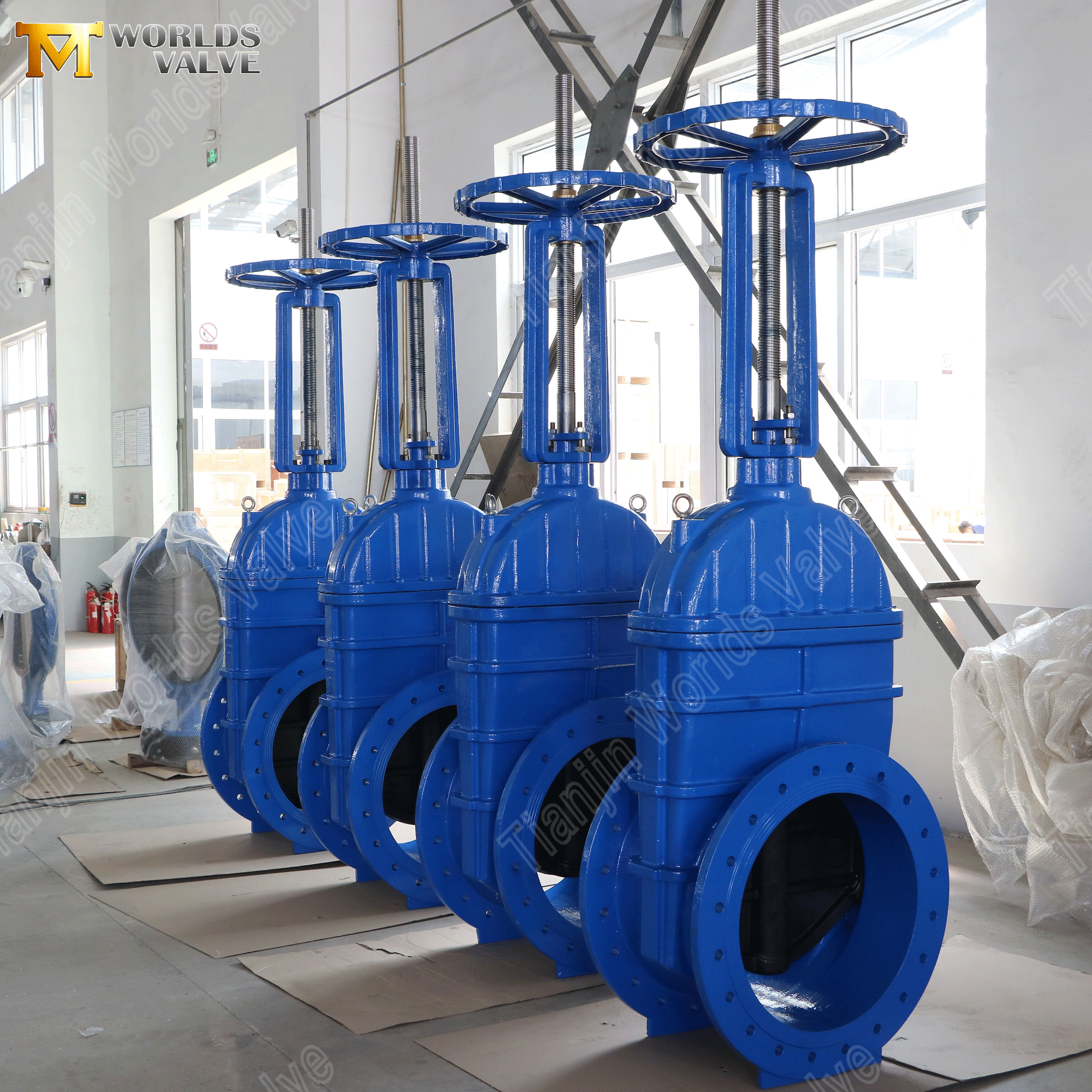

이 모델은 라이징 스템(OS&Y) 게이트 밸브입니다. 스템은 웨지와 함께 오르락 내리락하여 밸브 위치를 시각적으로 명확하게 표시합니다. 스템이 완전히 올라가면 밸브가 열립니다. 완전히 낮추면 밸브가 닫힙니다. 따라서 수처리 공장, 펌프장, 소방 시스템 등 운영자가 밸브 상태를 한 눈에 확인해야 하는 응용 분야에 이상적입니다.
밸브는 JIS 10K 및 BS5163 표준에 따라 제조되어 일본 및 영국 배관 시스템과의 호환성을 보장합니다. CI(회주철) 본체와 핸드휠 작동이 특징으로 안정적인 수동 제어가 가능합니다. 탄력 있는 EPDM 시트는 쐐기 위에서 완전히 경화되어 높은 유속에서 변위에 저항하는 영구적이고 누출 없는 결합을 제공합니다.

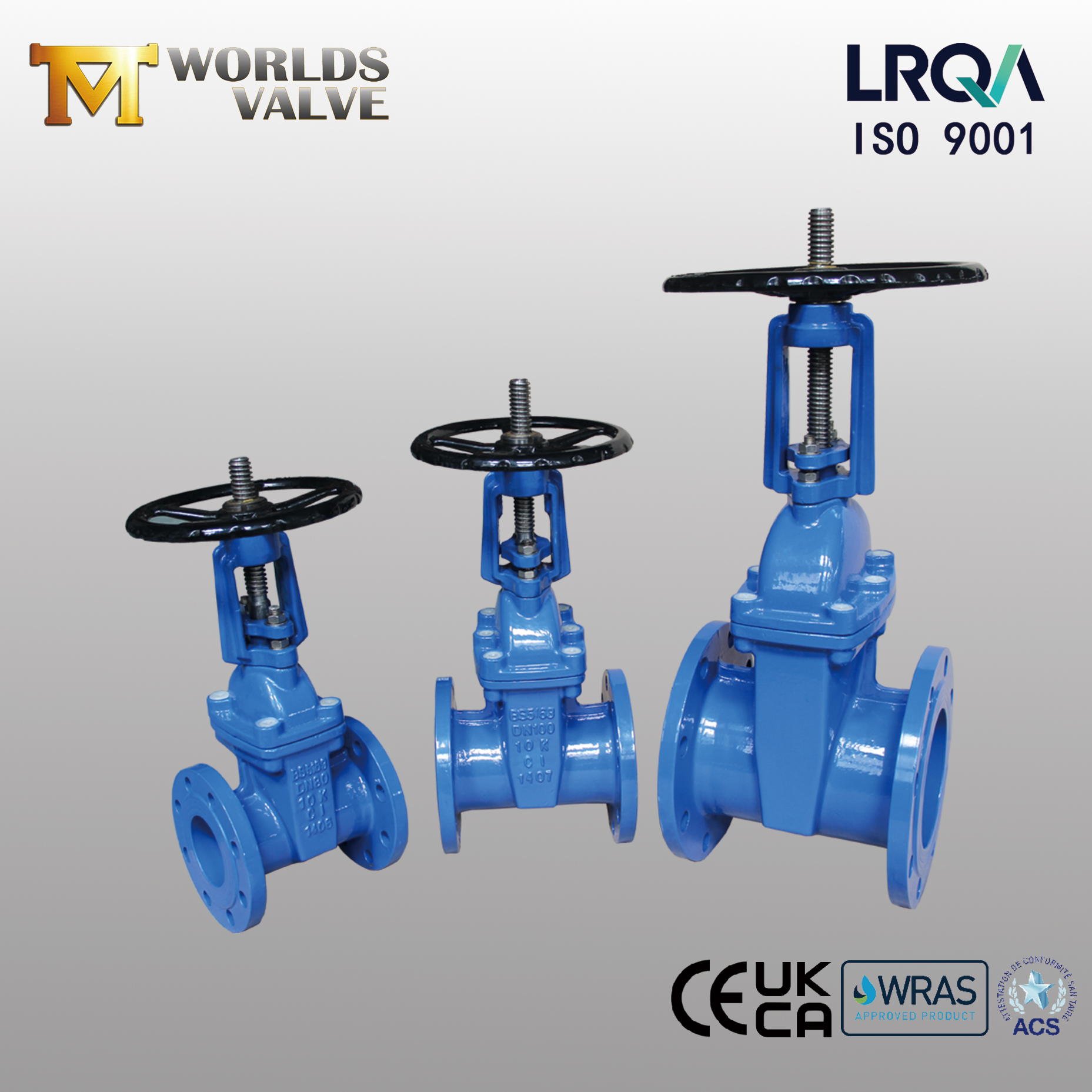

19년 이상의 수출 경험을 보유한 직접 OEM/ODM 제조업체인 Tianjin Worlds Valve Co., Ltd.는 재료, 크기, 압력 등급, 플랜지 표준, 코팅 및 작동 방법 등 모두 고객의 정확한 사양에 맞춰 완전히 맞춤화 가능한 탄성 시트 게이트 밸브를 제공합니다. 당사의 제품은 50개 이상의 국가로 수출되며 ISO 9001(LRQA 인증), CE, UKCA, WRAS 및 ACS 인증을 받았습니다.

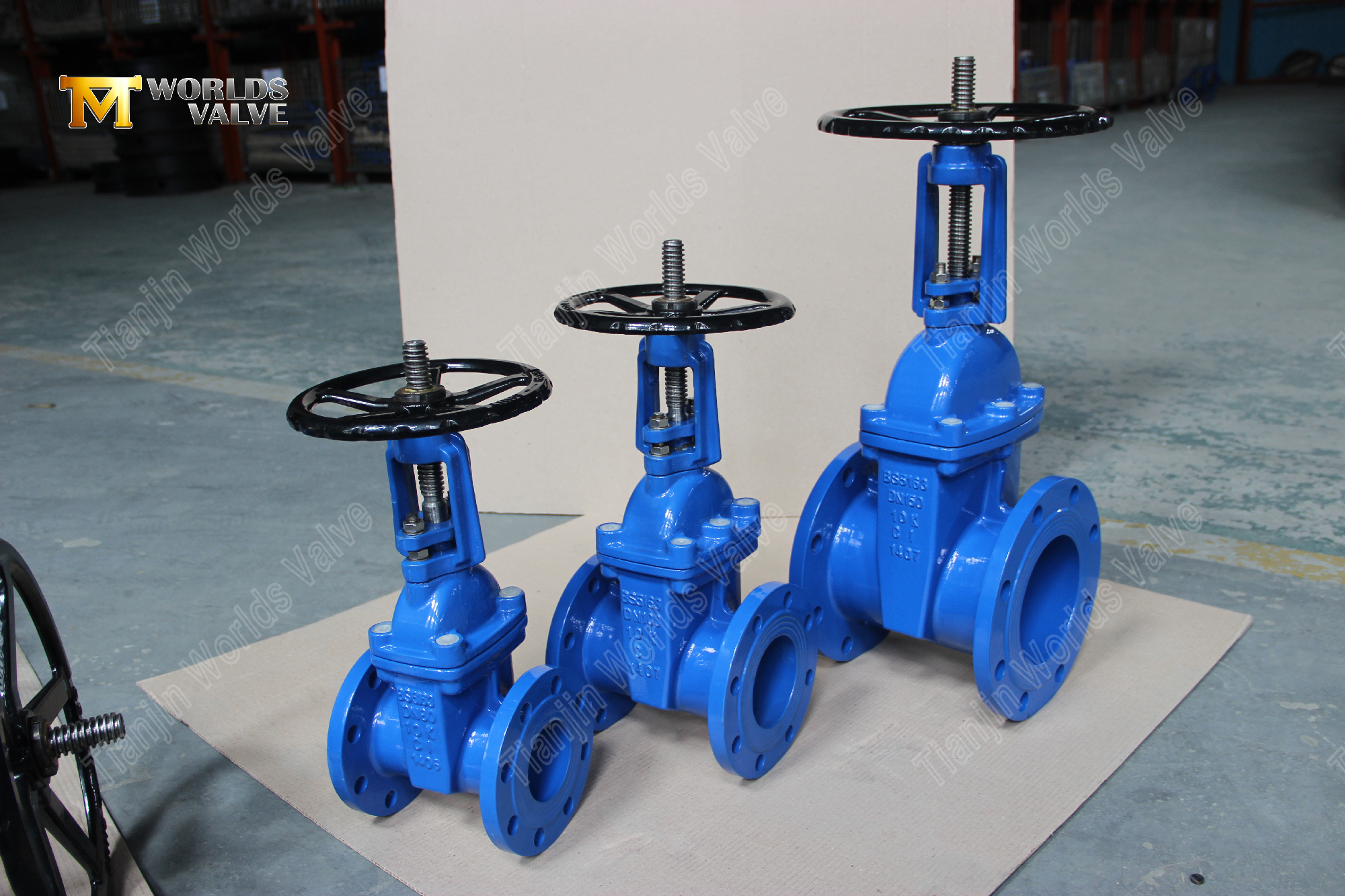

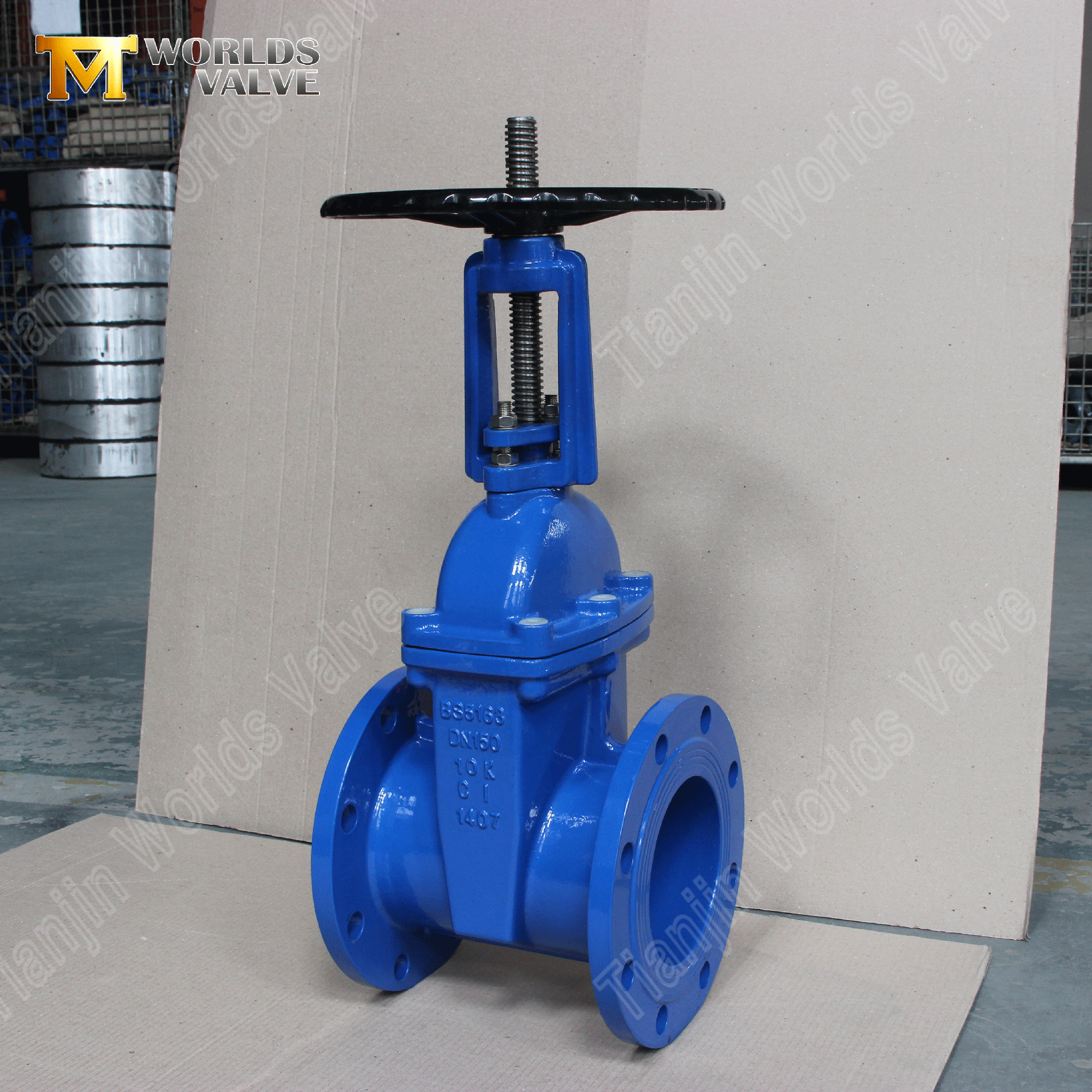

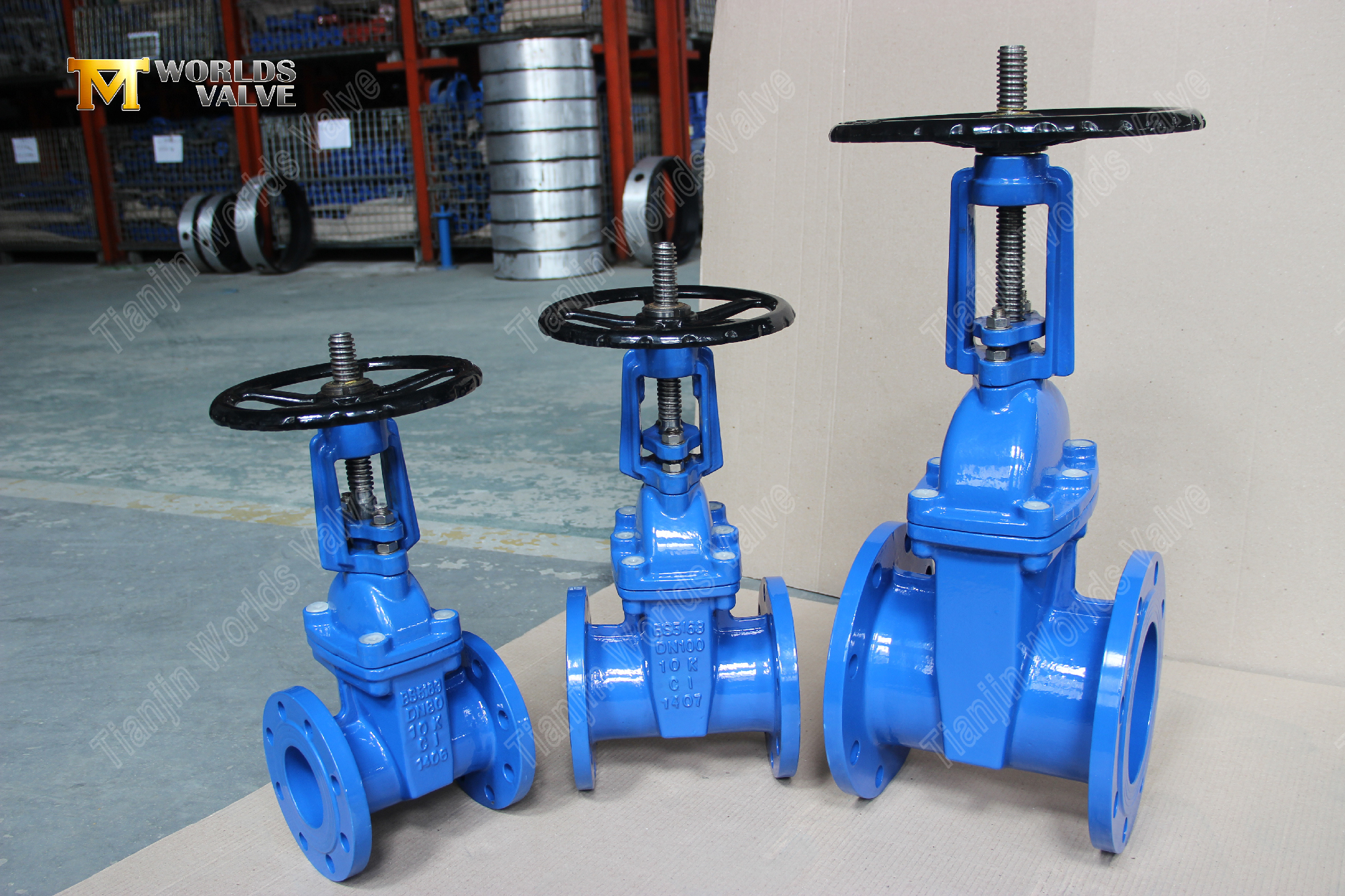

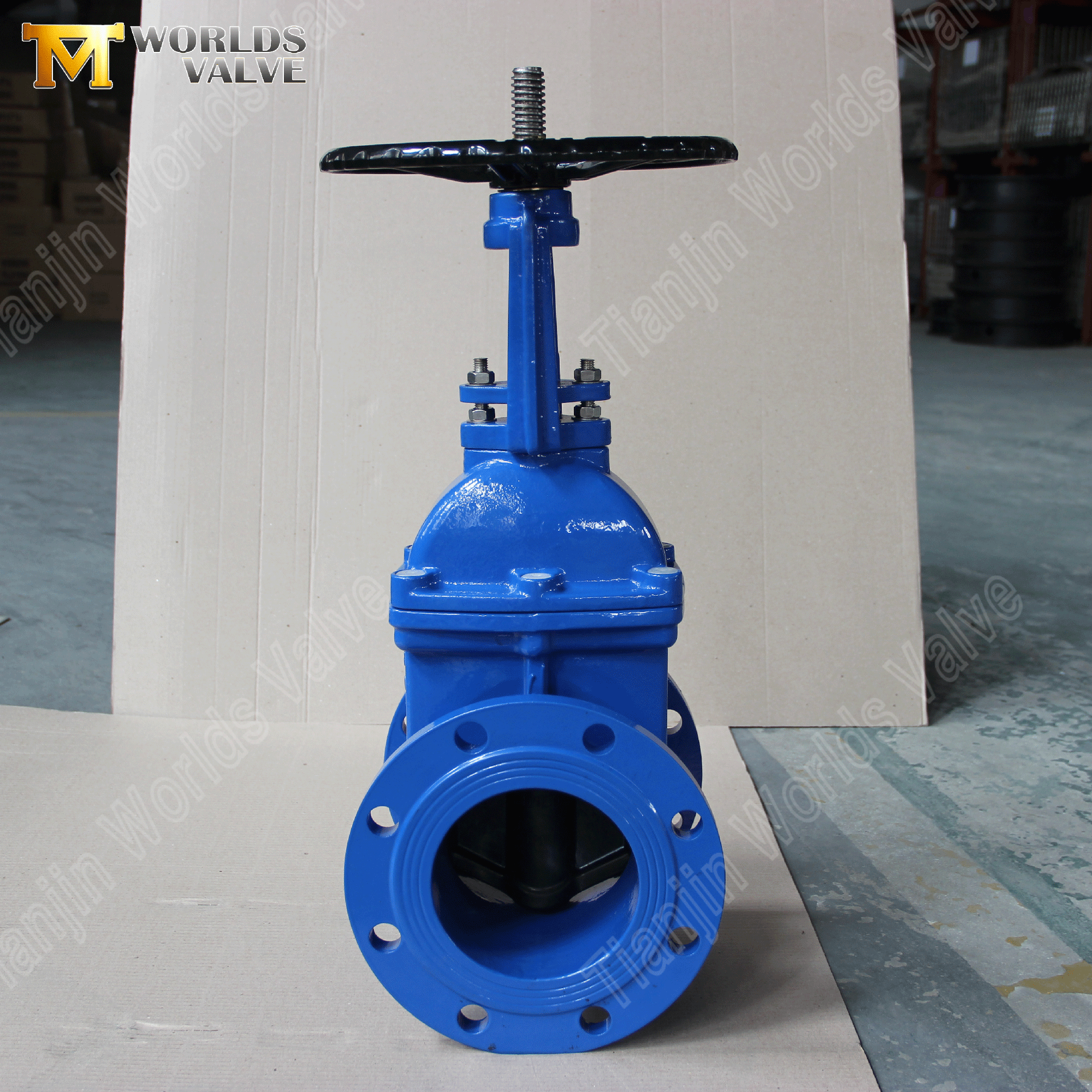

OS&Y 탄력 있는 장착형 게이트 밸브 | CI 본체 | JIS 10K / BS5163 | 핸드휠
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 공급업체
RGV02-TF01 - 상세 제품 정보
이 모델은 다음 매개변수로 구성됩니다. 아래 나열된 모든 항목은 귀하의 특정 요구 사항에 맞게 맞춤화할 수 있습니다.

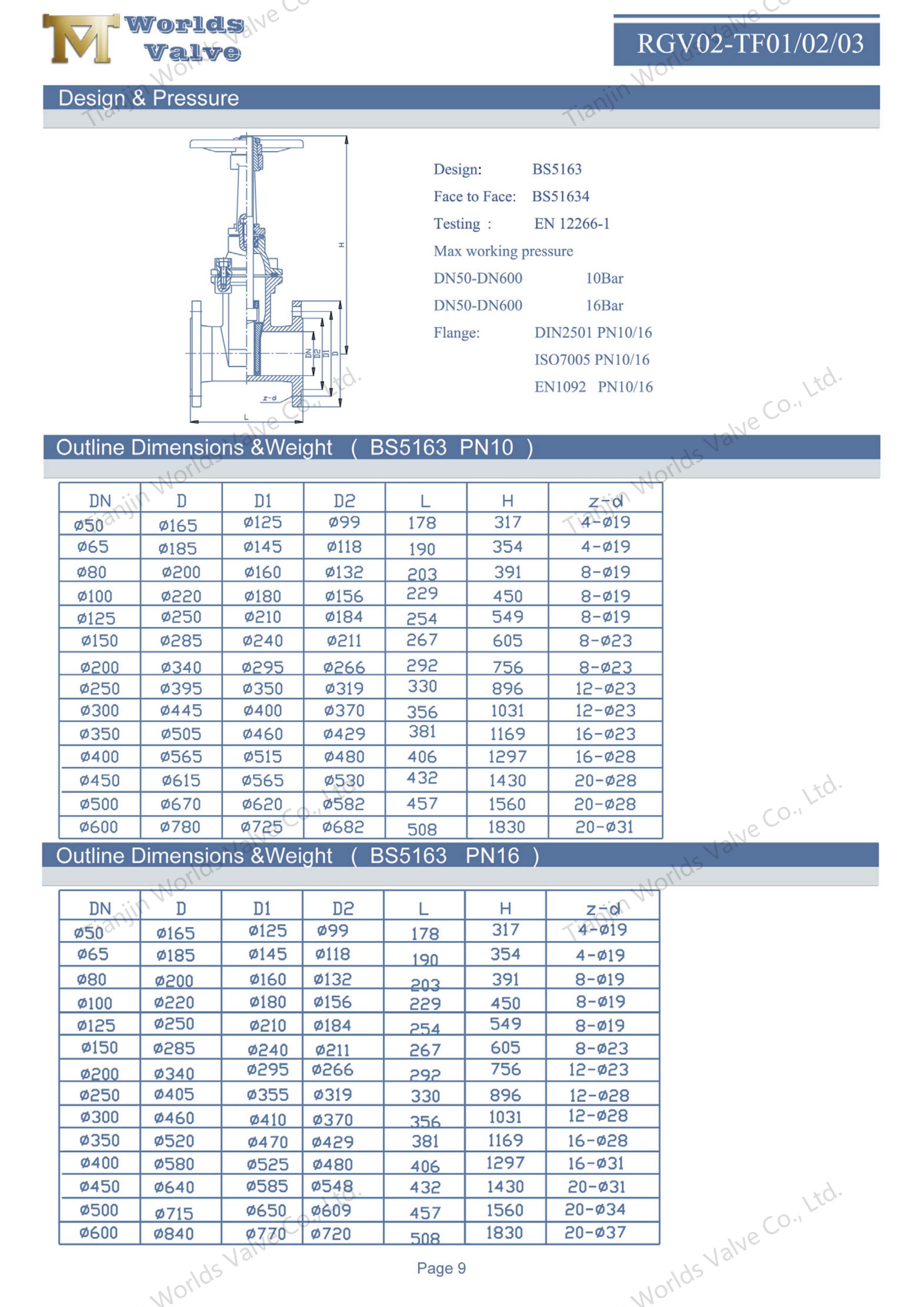

매개변수 | 사양(본 모델) |
본체 재질 | CI(회주철, ASTM A126 클래스 B) |
웨지 소재 | EPDM 가황 시트가 포함된 DI(연성 철) |
줄기 재료 | 스테인레스 스틸(SS420 / SS304 / SS316) |
작업 | 핸드휠(주철/연성철) |
압력 등급 | JIS 10K(10바) / BS5163 |
크기 범위 | DN50–DN600(표준); 맞춤 크기 가능 |
플랜지 표준 | DIN2501/ISO7005/EN 1092 |
디자인 표준 | BS5163 |
테스트 표준 | EN12266-1 |
코팅 | 에폭시 수지(모든 RAL 색상, 표준 최소 250μm) |

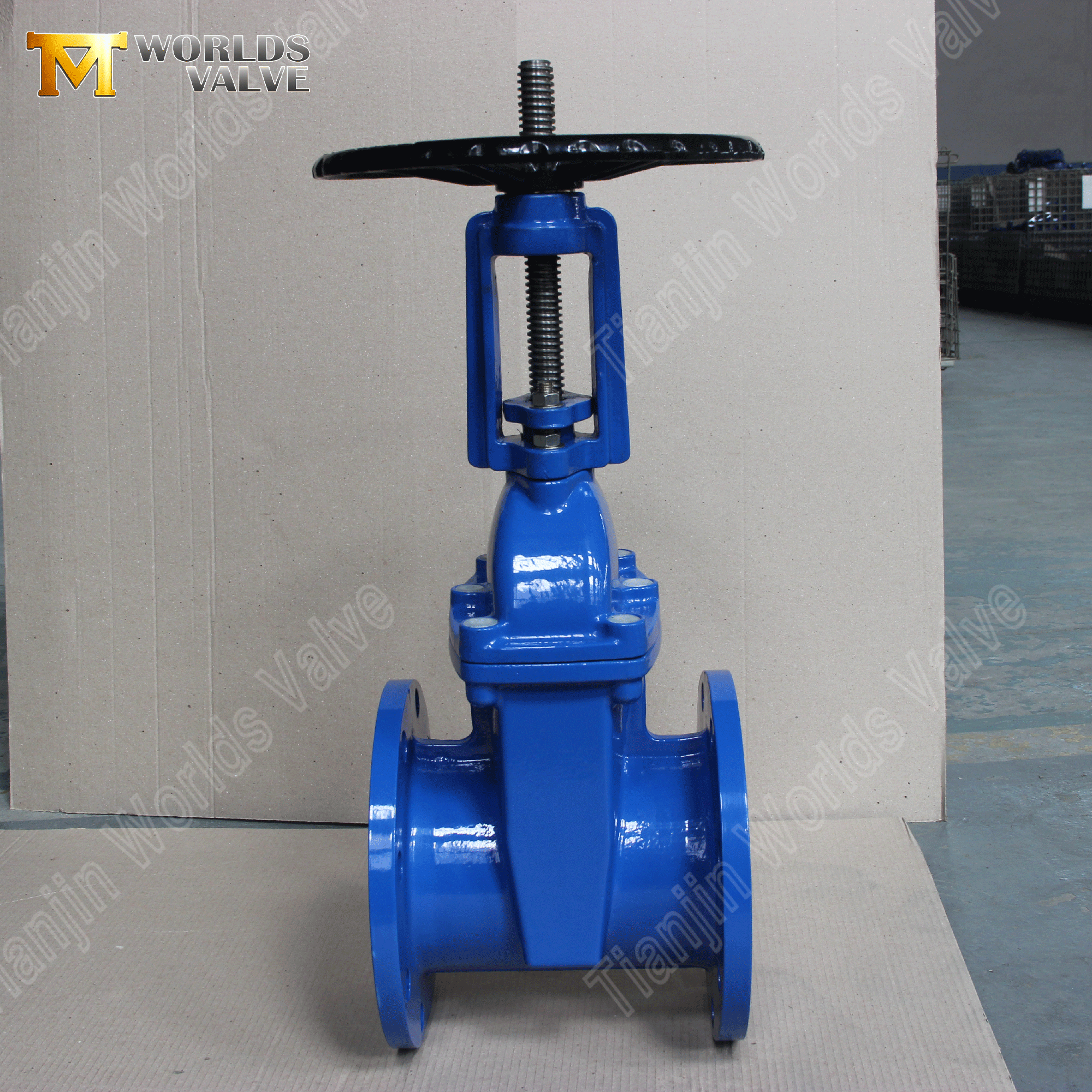

1. 라이징 스템(OS&Y) 디자인 – 시각적 위치 표시
명확한 위치 표시기 - 상승하는 스템은 밸브 상태를 즉시 시각적으로 확인합니다. 스템이 올라가면 열림을 의미하고 스템을 내리면 닫힘을 의미합니다. 추측이나 우발적인 작동이 없습니다.
지하 설치에 적합 – 스템 연장이 있는 상승 스템 설계로 지상에서 작업이 가능하므로 매설 파이프라인과 밸브 박스에 이상적입니다.
손쉬운 유지 관리 - 파이프라인에서 밸브를 제거하지 않고도 스템 패킹을 조정하거나 교체할 수 있어 가동 중지 시간이 줄어듭니다.
2. 본체 재질 – CI(회주철)
신뢰할 수 있는 강도 – 회주철은 물 및 폐수 처리 분야에서 JIS 10K 및 BS5163 서비스에 적합한 기계적 강도를 제공합니다.
뛰어난 기계 가공성 – 이 소재는 정밀한 주조와 엄격한 치수 공차를 가능하게 하여 안정적인 플랜지 밀봉과 부드러운 웨지 작동을 보장합니다.
비용 효율적인 솔루션 –CI는 범용 산업 및 공공 서비스를 위한 경제적인 선택을 제공합니다.
3. 탄력 있는 장착형 웨지 - 기포 차단 기능
EPDM 경화 시트 - EPDM 고무 시트는 고온 경화를 통해 웨지에 영구적으로 접착되어 시트와 웨지 사이의 틈이나 누출 경로를 제거합니다.
잔해물 보상 - 탄력 있는 고무 표면이 작은 잔해물과 입자 주위를 압축하여 완벽하지 않은 물 조건에서도 단단한 밀봉을 유지합니다.
기포 방지 성능 – EN12266-1에 따라 테스트된 탄력 있는 시트는 누출 없는 차단 기능을 제공하므로 식수 및 중요한 격리 응용 분야에 이상적입니다.
4. 핸드휠 작동 - 안정적인 수동 제어
간단하고 안정적인 작동 - 핸드휠은 명확한 촉각 피드백을 통해 직접적인 기계 제어를 제공하며 전원 공급 장치나 제어 시스템이 필요하지 않습니다.
낮은 작동 토크 - 웨지 디자인과 상승형 스템 스레드 메커니즘은 작동 토크를 줄여 수동 작동을 부드럽고 쉽게 만듭니다.
잠금 장치 사용 가능 – 옵션으로 제공되는 잠금 너트 또는 자물쇠 제공으로 무단 작동을 방지할 수 있습니다.
5. JIS 10K / BS5163 준수 - 국제 표준 호환성
JIS 10K – 10바 서비스에 대한 일본 산업 표준을 준수하며 JIS B2212에 따른 플랜지 치수로 일본 및 기타 JIS 표준 지역의 프로젝트에 적합합니다.
BS5163 – 영국 및 영연방 프로젝트에 적합한 BS4504 플랜지 치수를 갖춘 탄력 있는 시트 게이트 밸브에 대한 영국 표준을 준수합니다.
이중 표준 유연성 – 하나의 밸브, 두 개의 주요 국제 표준으로 다국적 프로젝트의 조달 및 재고 관리를 단순화합니다.
상승형 스템 설계를 갖춘 탄력적 시트 게이트 밸브는 다양한 산업 분야에서 신뢰를 받고 있습니다.
물 공급 및 분배 – 시립 수도 본관, 분배 네트워크, 펌프장.
폐수 처리 – 하수관, 처리장, 폐수 시스템.
화재 예방 – 방화관, 스프링클러 시스템, 소화전 격리.
HVAC 시스템 - 냉각수, 온수, 냉각탑 회로.
산업 공정 – 냉각수, 공정 유체, 일반 격리.
관개 - 농업용 펌프장, 본선 격리.
신뢰할 수 있는 품질 . 당사의 ISO 9001:2015 인증은 세계에서 가장 존경받는 인증 기관 중 하나인 LRQA에서 발행합니다. 모든 밸브에는 재료 인증서와 압력 테스트 보고서가 함께 제공됩니다. 예외는 없습니다.
게이트 밸브 전문가 . 우리는 전 세계적으로 물, 폐수 및 도시 프로젝트를 위한 탄력 있는 시트 게이트 밸브를 제조하는 광범위한 경험을 보유하고 있습니다. 우리의 라이징 스템 디자인은 안정적이고 장기적인 성능을 발휘하도록 설계되었습니다.
JIS 및 BS 표준 준수 . 우리는 JIS 10K 및 BS5163 표준에 따라 제조하여 다양한 지역 및 배관 시스템에 걸친 프로젝트에 대한 유연성을 제공합니다.
전체 사용자 정의 . 재료, 크기, 압력 등급, 플랜지 표준(JIS, BS, ANSI, DIN), 코팅(모든 RAL 색상), 작동 방법 등 모두 귀하의 사양에 맞춰져 있습니다.
19년 이상의 수출 경험 . 유럽, 미주, 중동, 동남아시아 등 50개 이상의 국가에 원활한 물류 및 애프터 서비스 지원을 제공합니다.
100% 추적성 . 모든 주문에 대해 재료 인증서 및 압력 테스트 보고서가 제공됩니다. 예외는 없습니다.
빠른 처리 . 전담 프로젝트 관리자 일반적인 리드타임은 15~40일입니다. 천진 공장 견학을 환영합니다.
JIS 10K/BS5163 구성이 필요하든, 다양한 크기나 압력 등급이 필요하든, 대규모 프로젝트를 위한 완전한 밸브 패키지가 필요하든 당사는 귀하의 사양에 맞게 제작할 준비가 되어 있습니다.
귀하의 요구 사항을 보내주십시오:
필요한 크기 및 압력 등급
미디어 유형 및 작동 온도
선호하는 소재 조합(바디/웨지/스템)
작동 방식(핸드휠, 기어, 전기, 공압)
플랜지 규격(JIS, BS, ANSI, DIN)
코팅 색상(모든 RAL)
목표수량 및 도착항
우리 팀은 견적 및 엔지니어링 제안을 통해 24시간 이내에 응답할 것입니다.
공장 방문을 환영합니다. 중국 천진에서 당사가 어떻게 밸브를 제조하는지 확인해 보세요.
지금 연락하셔서 함께 밸브를 만들어 보세요.
