CBF01-TA01
OEM | ODM | WDS
| 수량： | |
|---|---|

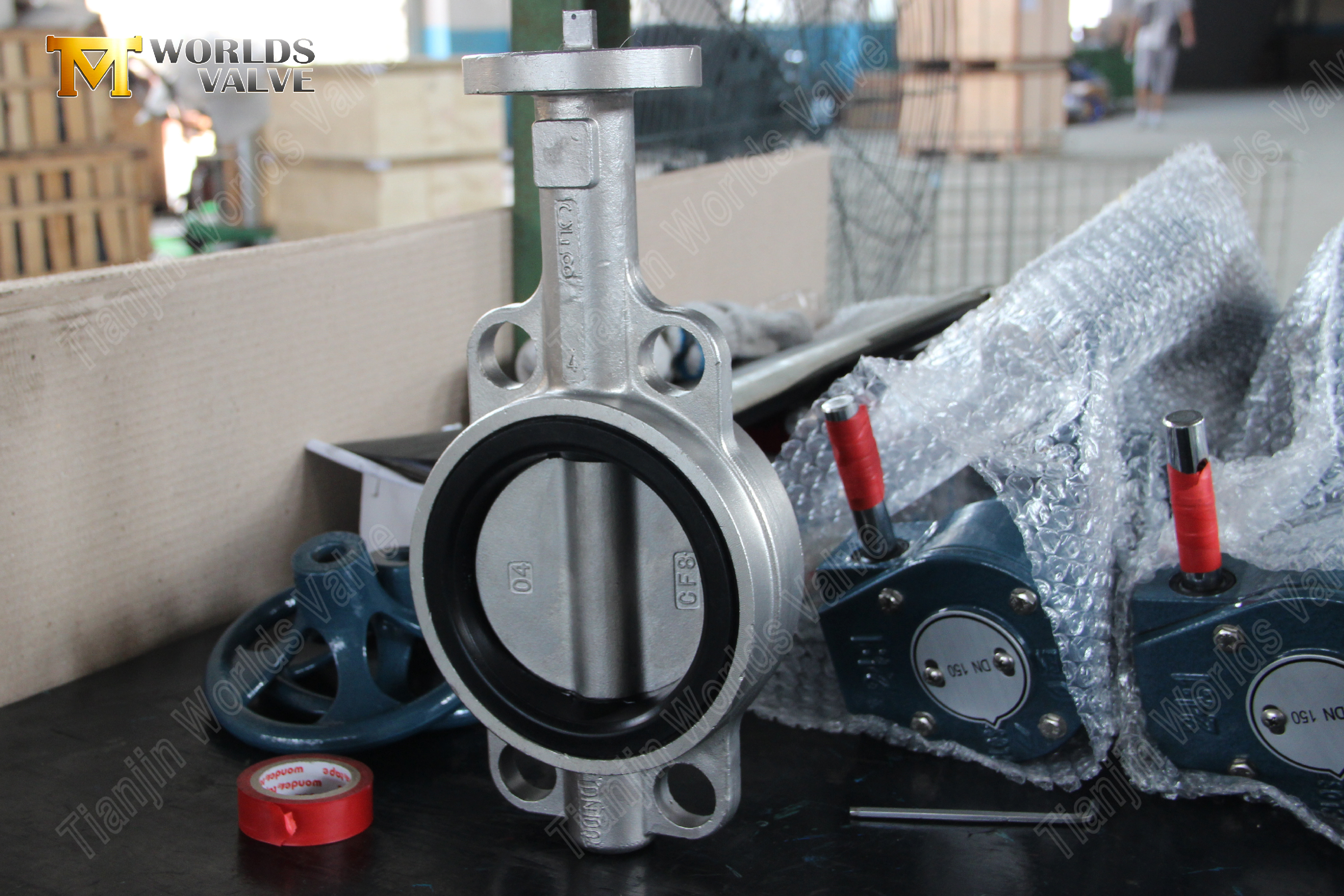

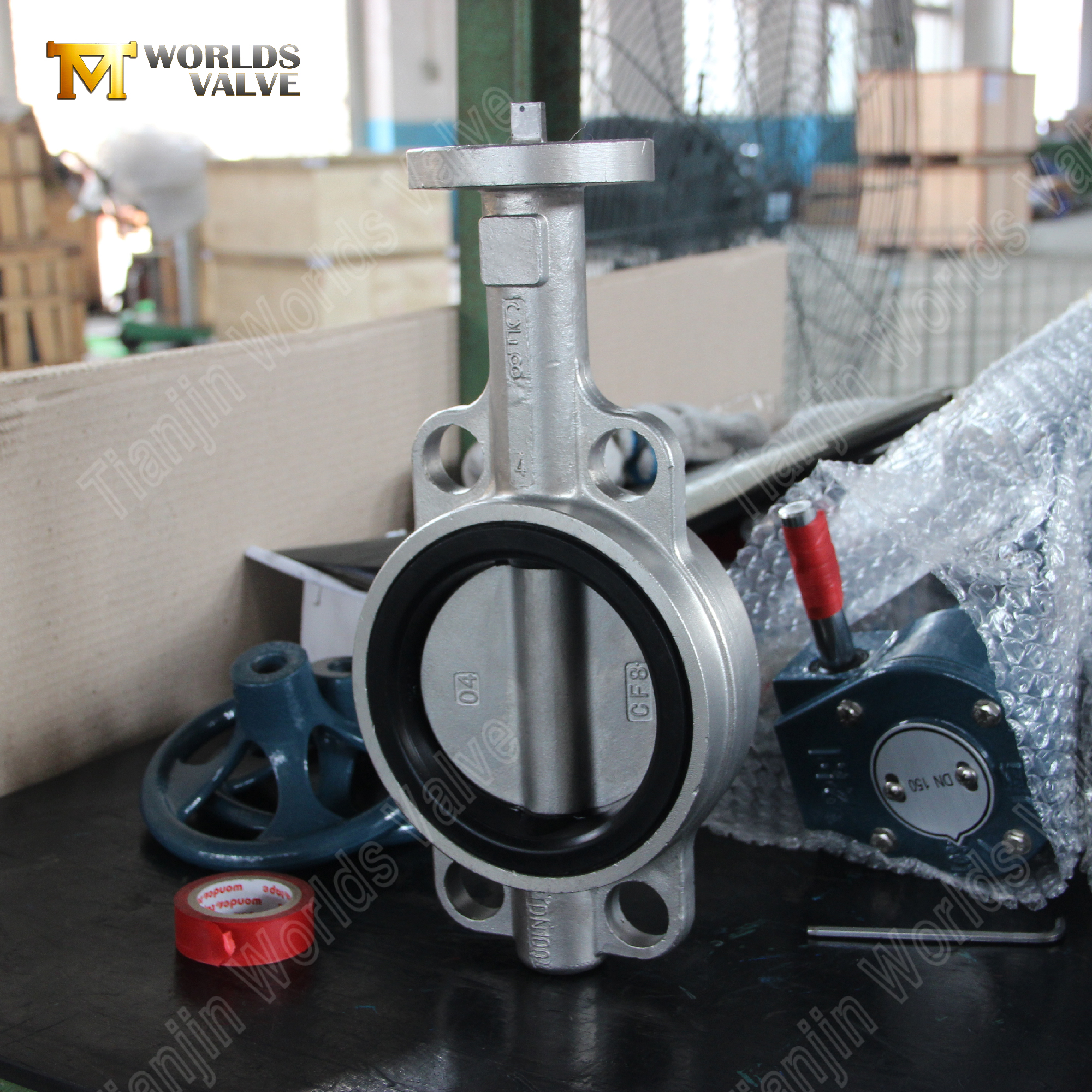

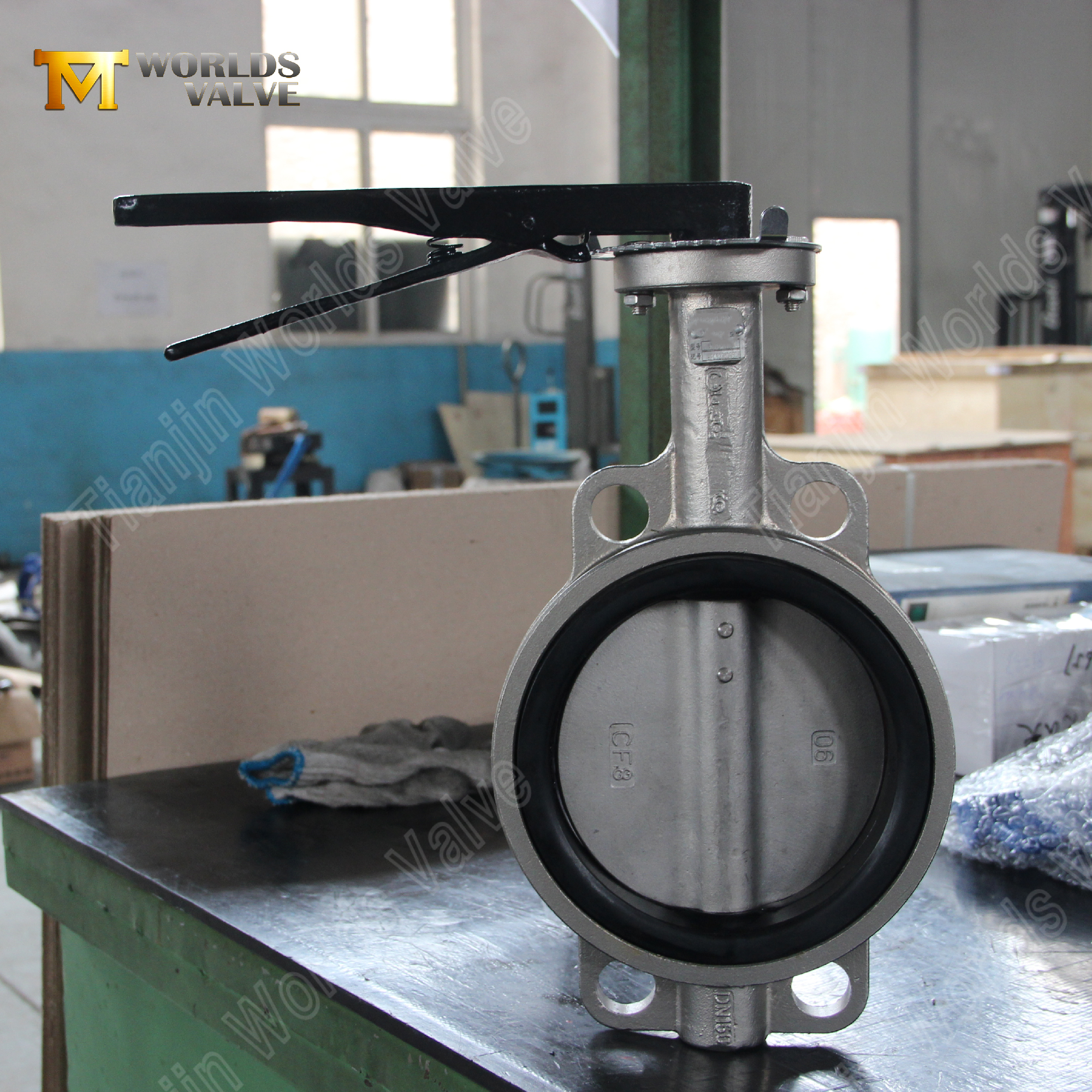

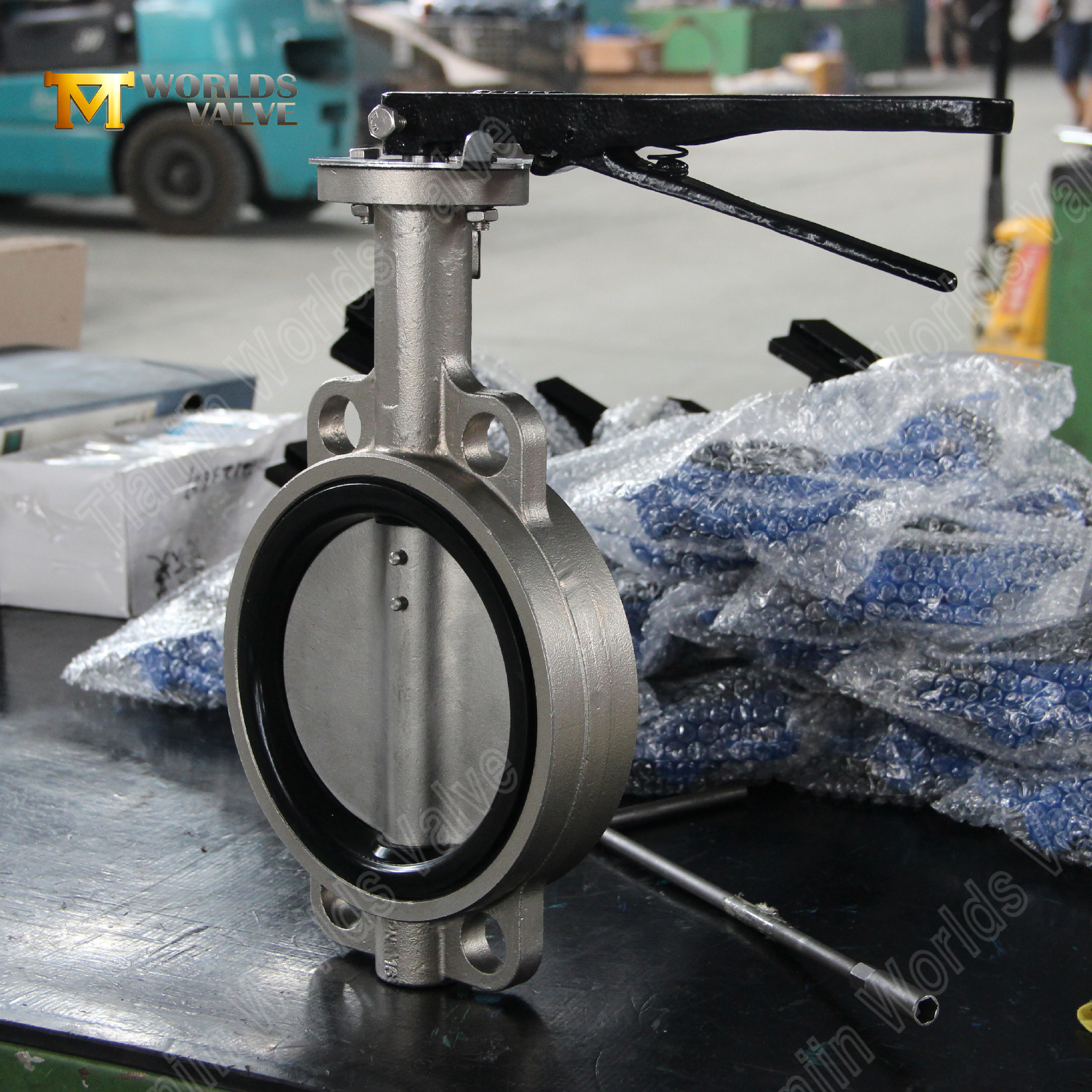

소형 웨이퍼 스타일 본체는 관통 볼트를 사용하여 표준 파이프라인 플랜지 사이에 직접 설치되므로 공간이 절약되고 설치 비용이 절감됩니다. 본체, 디스크, 시트, 스템 재료 등 모든 주요 구성 요소는 특정 응용 분야 요구 사항을 충족하도록 맞춤화할 수 있습니다. 예를 들어, 디스크는 듀플렉스 또는 슈퍼 듀플렉스 스테인리스 스틸로 업그레이드할 수 있고, 시트는 NBR, Viton 또는 PTFE로 변경할 수 있으며, 스템은 매체 및 온도 조건에 따라 다양한 합금에 맞게 조정할 수 있습니다.
신뢰할 수 있는 중국 기반 OEM 제조업체로서 당사는 귀하의 프로젝트 사양을 충족하기 위해 일관된 품질, 유연한 맞춤화 및 국제 인증을 제공합니다.
Tianjin Worlds Valve Co., Ltd. - ISO 9001, CE, UKCA 및 WRAS 인증 제조업체
1. 우수한 내식성을 위한 All-SS316 구조
전체 316 스테인리스 스틸: 본체와 디스크는 모두 SS316(CF8M 등가)으로 주조되어 물, 해수 및 다양한 화학적 환경에서 공식, 염화물 및 일반 부식에 대한 탁월한 저항성을 제공합니다.
긴 서비스 수명: 재료의 내구성은 유지 관리 빈도를 줄이고 공격적인 응용 분야에서 밸브 수명을 연장합니다.
위생 옵션: SS316은 세척이 쉽고 적절한 시트 재질을 사용하여 식품, 음료 및 제약 서비스에 적합합니다.

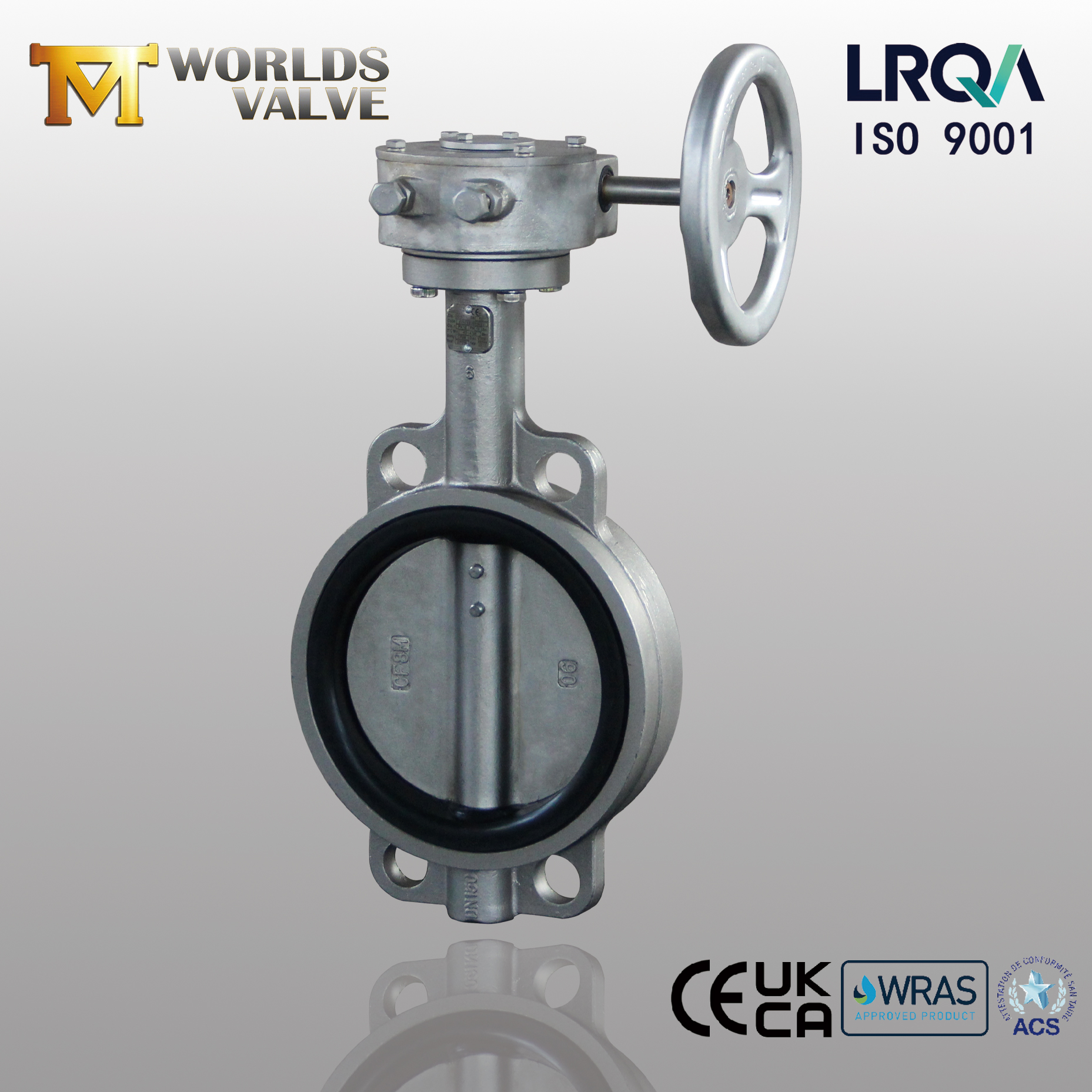

2. 간편한 제어를 위한 웜기어 작동
높은 기계적 이점: 기어 작동기는 부드럽고 손쉬운 수동 개폐 기능을 제공하며 DN80 이상의 밸브에 이상적입니다.
자동 잠금 설계: 웜 기어 메커니즘은 디스크를 어느 위치에서든 크리핑 없이 안전하게 고정하여 안정적인 흐름 조절을 보장합니다.
시각적 위치 표시기: 명확한 열림/닫힘 표시를 통해 작업자는 밸브 상태를 한눈에 확인할 수 있습니다.
3. 안정적인 씰링을 위한 EPDM 시트
완벽한 차단: EPDM 엘라스토머는 물, 공기 및 약한 화학 물질에 대해 탁월한 밀봉 성능을 제공합니다.
온도 범위: -20°C ~ +120°C의 작동 온도에 적합합니다.
우수한 내후성: EPDM은 오존, UV 및 노화에 저항하므로 옥외 설치에 적합합니다.
4. 완벽한 재료 맞춤화
디스크 옵션: 듀플렉스, 슈퍼 듀플렉스, 알루미늄 청동 또는 PTFE/PFA 코팅 디스크.

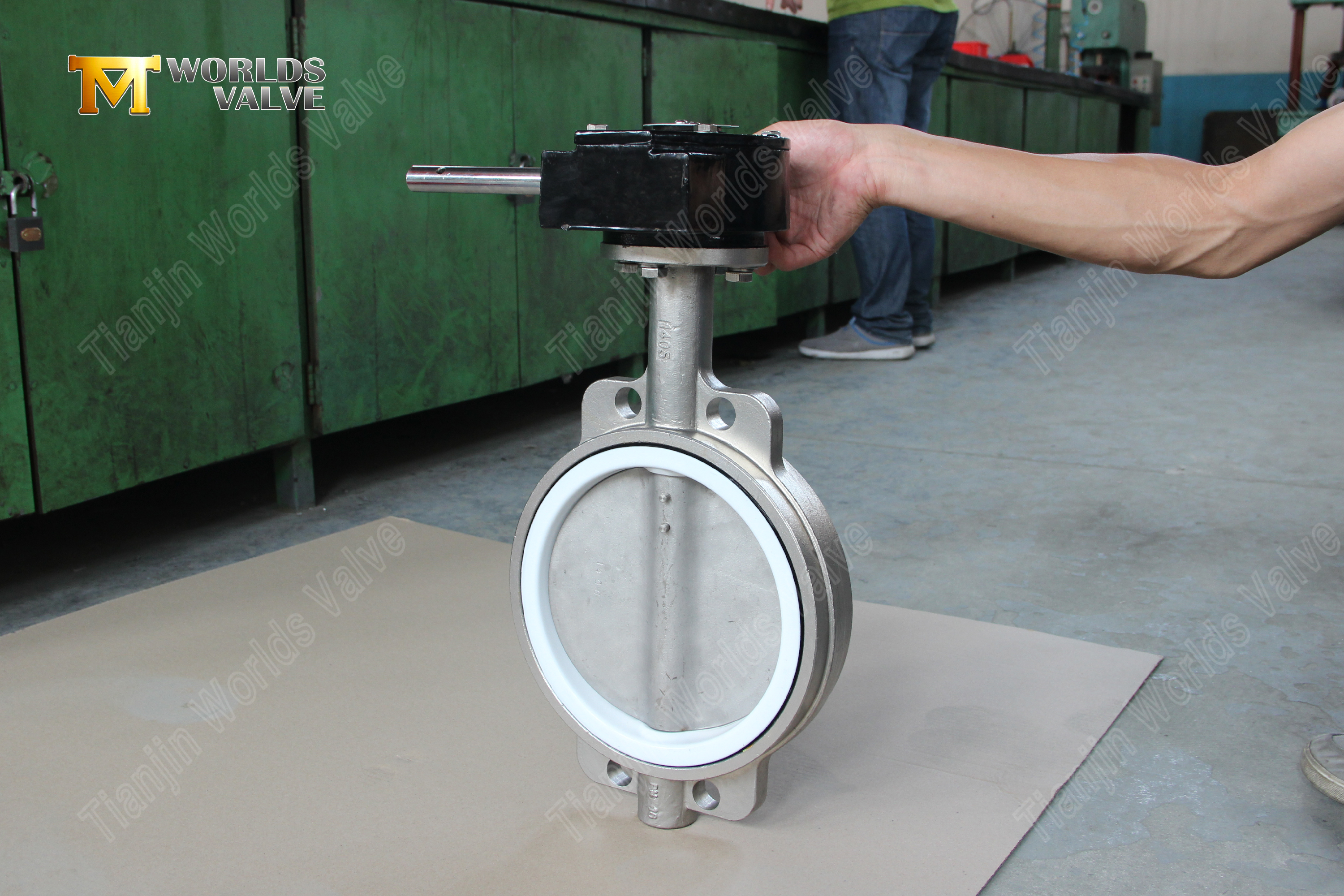

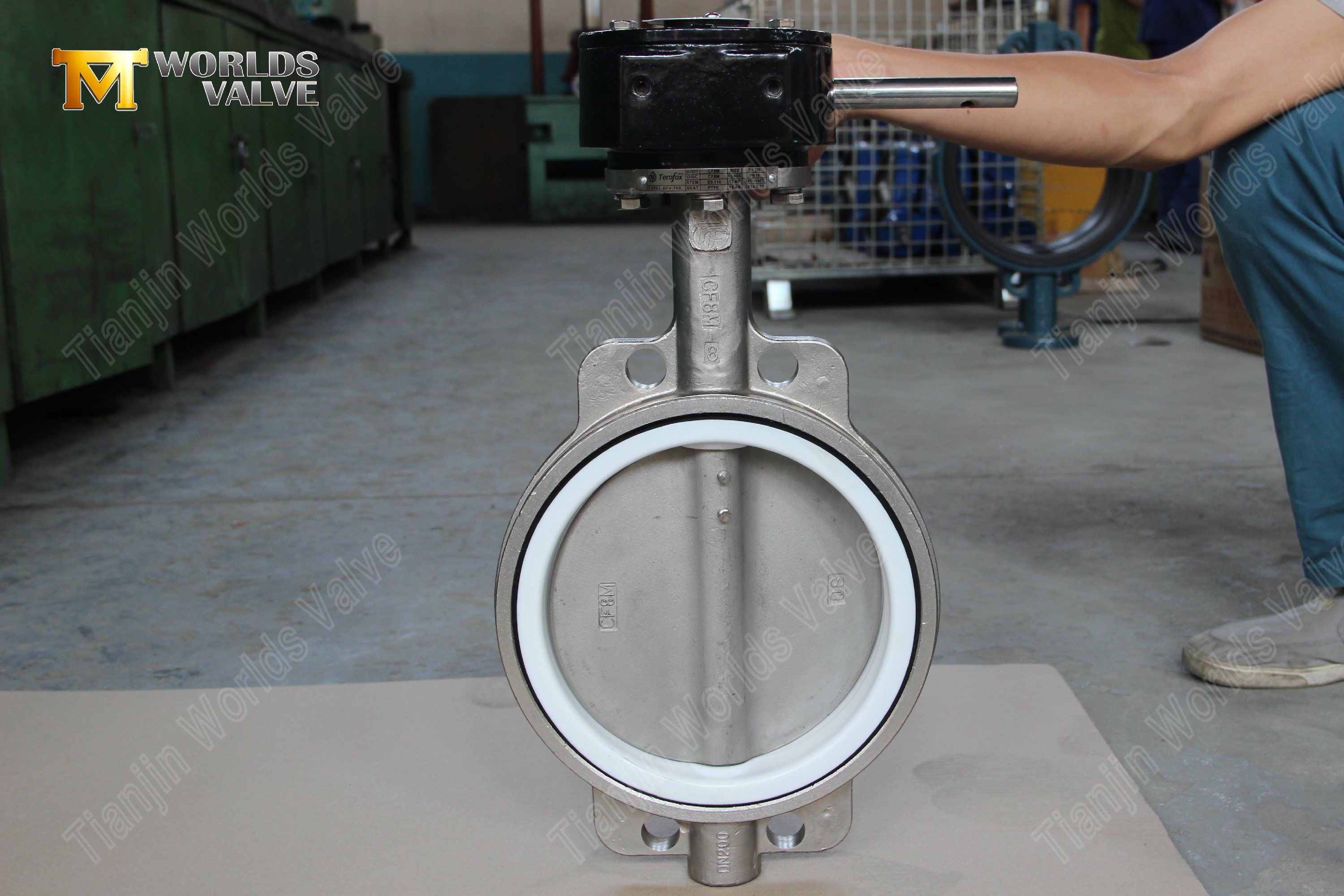

시트 옵션: NBR(내유성), Viton(공격적인 화학물질), PTFE(고순도/넓은 온도).
줄기 옵션: SS304, SS316, Monel, Hastelloy.
본체 옵션: 탄소강, SS304 또는 필요에 따라 기타 합금.

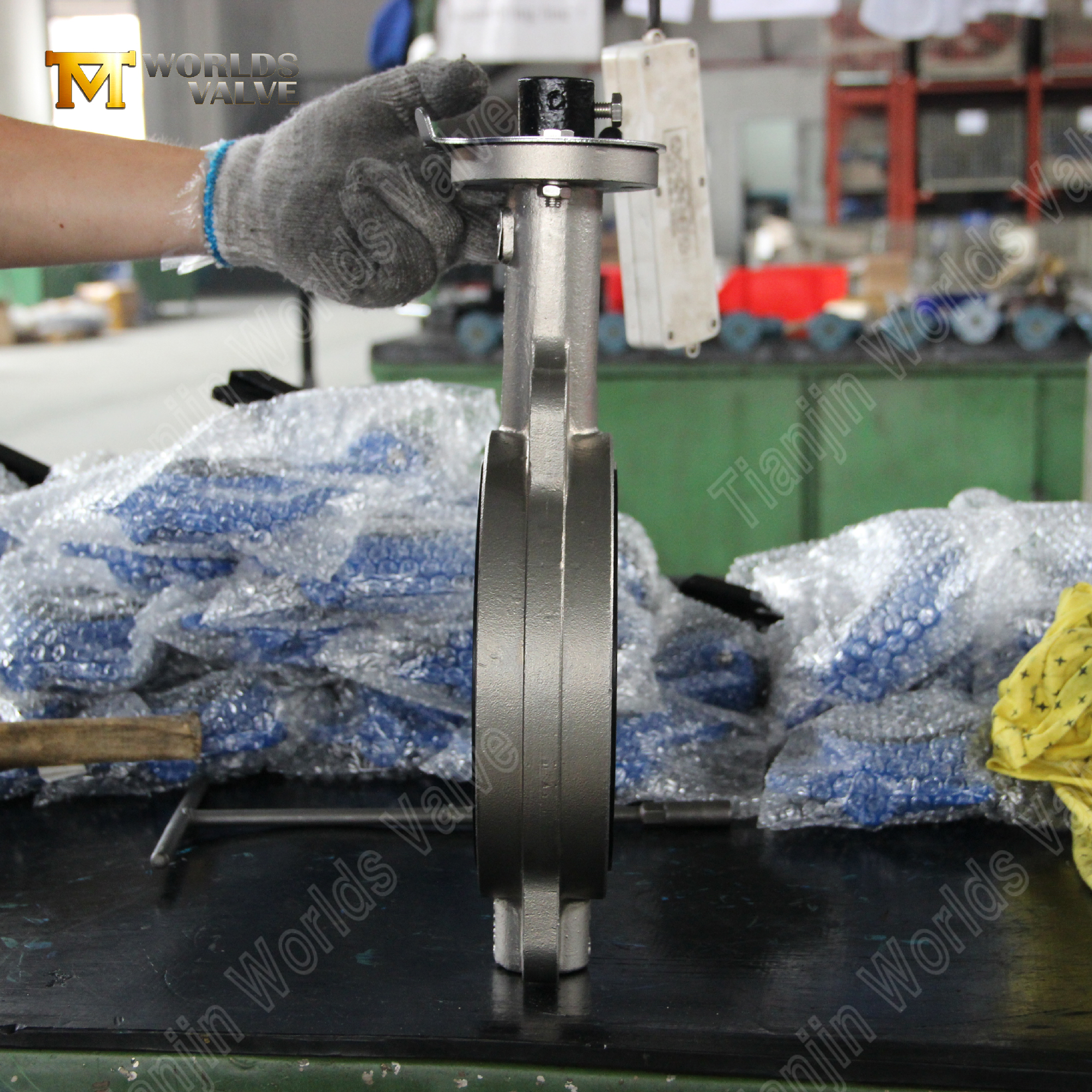

5. 간편한 설치를 위한 컴팩트한 웨이퍼 디자인
공간 절약: 웨이퍼 본체는 추가 플랜지 연결 없이 플랜지 사이에 설치되므로 무게와 설치 공간이 줄어듭니다.
빠른 볼트업: 관통 볼트로 정렬하고 고정합니다. 특별한 도구가 필요하지 않습니다.
상호 교환 가능한 치수: ISO 5752 / EN 558에 따른 면대면 방식으로 표준 배관 시스템과의 호환성을 보장합니다.

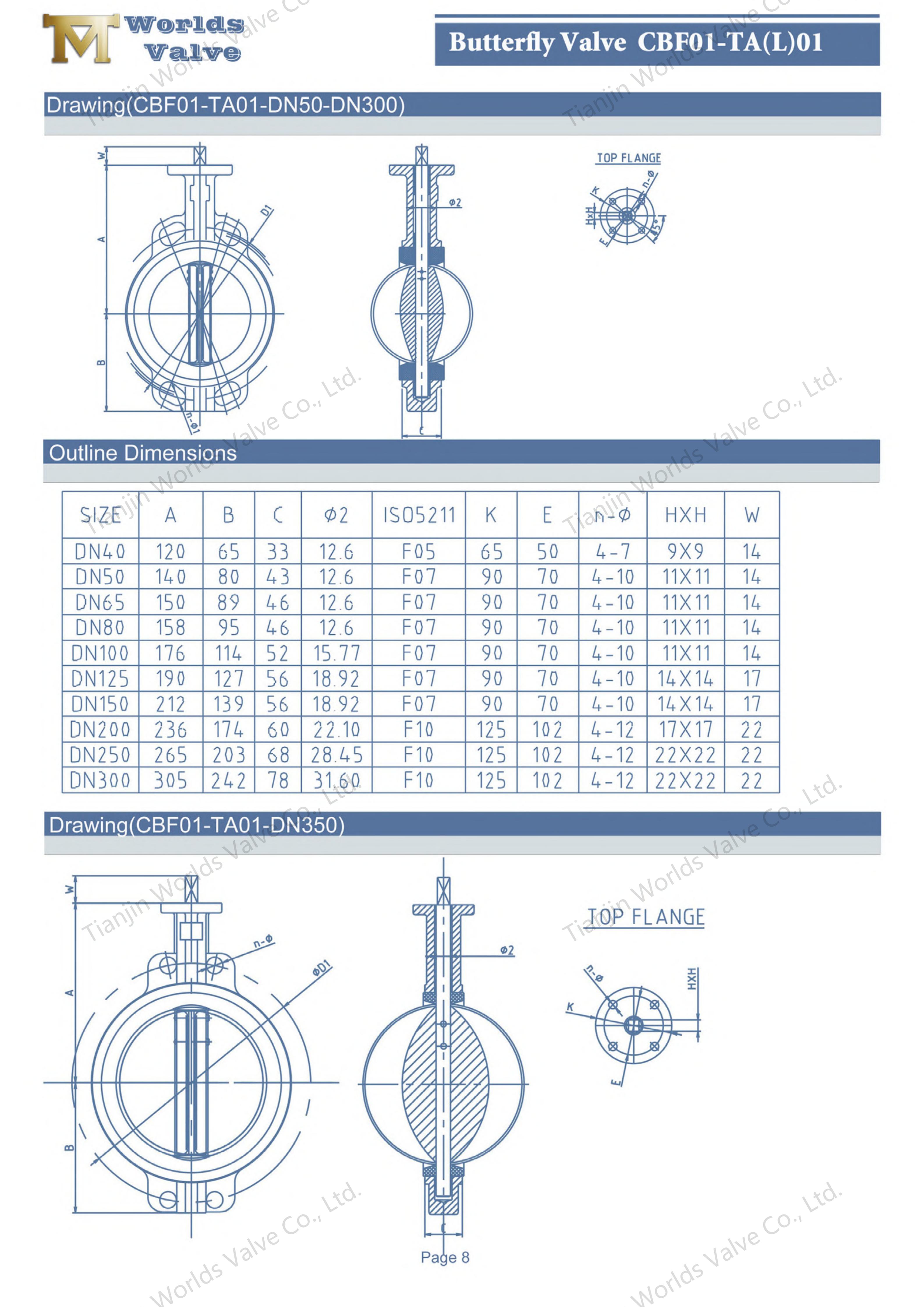

매개변수 | 사양 |
모델 | 웨이퍼 버터플라이 밸브(CBF01-TA01) |
크기 | DN150 |
압력 등급 | PN10/16/150LB/JIS10K |
설계 | EN593 BS5155 EN1092 ISO5211 |
테스트 | ISO5208 EN12266-1 |
TOP 플랜지 | ISO5211 (고객의 요구에 따라) |
대면 | EN558-1 DIN3202 ISO5752 BS5155 |
몸 | SS316(CF8M) |
디스크 | SS316(CF8M) |
Seat | EPDM, NBR, FKM, PTFE... |
줄기 | SS410/420/431... |
재료 유연성: 당사는 귀하의 미디어, 온도 및 압력 요구 사항에 맞게 본체, 디스크, 시트 및 스템 재료를 완벽하게 맞춤화할 수 있습니다.
OEM 제조 전문성: 헌신적인 OEM 제조업체로서 당사는 일관된 품질, 경쟁력 있는 가격, 특정 치수 또는 성능 표준을 충족할 수 있는 능력을 제공합니다.
인증된 품질: CE, UKCA 및 요청 시 기타 인증을 갖춘 ISO 9001 인증 시설입니다.
글로벌 경험: 안정적인 물류 및 문서 지원을 통해 50개 이상의 국가에 밸브를 공급하고 있습니다.
해양 및 해양(해수 냉각, 밸러스트 시스템)
화학 및 석유화학 처리(업그레이드된 시트 포함)
식음료(EPDM 또는 PTFE를 사용한 위생 서비스)
물 및 폐수 처리
HVAC 및 산업용 냉각
Tianjin Worlds Valve Co., Ltd.의 SS316 본체 및 디스크, 기어 작동기 및 EPDM 시트를 갖춘 웨이퍼 버터플라이 밸브는 광범위한 산업 응용 분야에 견고하고 부식 방지 솔루션을 제공합니다. 전체가 316 스테인리스 스틸 구조로 되어 있어 긴 사용 수명을 보장하며, 웜 기어 작동 장치는 손쉬운 수동 제어를 제공합니다. 모든 습식 재료를 맞춤화할 수 있는 기능을 통해 이 밸브를 특정 매체 및 공정 조건에 맞게 조정할 수 있습니다.
신뢰할 수 있고 맞춤화가 가능한 스테인레스 스틸 버터플라이 밸브가 필요하다면 Tianjin Worlds Valve Co., Ltd.를 선택하십시오.
귀하의 자재 요구 사항에 대해 논의하고 맞춤형 견적을 받으려면 지금 당사에 문의하십시오.
