RGV02-TF010203
OEM | ODM | WDS
| 수량： | |
|---|---|
최소한의 압력 강하로 전체 보어 흐름을 위해 설계된 이 제품은 **연성 철 웨지**와 탄력 있는 **EPDM 시트**를 갖추고 있어 안전하고 기포가 없는 밀봉이 가능합니다. 명확한 **상승 스템 디자인**은 밸브의 열림/닫힘 상태를 시각적으로 표시하여 작동 안전성을 향상시킵니다. **DN50 ~ DN600** 크기로 제공되는 이 밸브는 까다로운 파이프라인 시스템에서 장기간 유지 보수가 필요 없는 서비스를 위해 제작되었습니다.

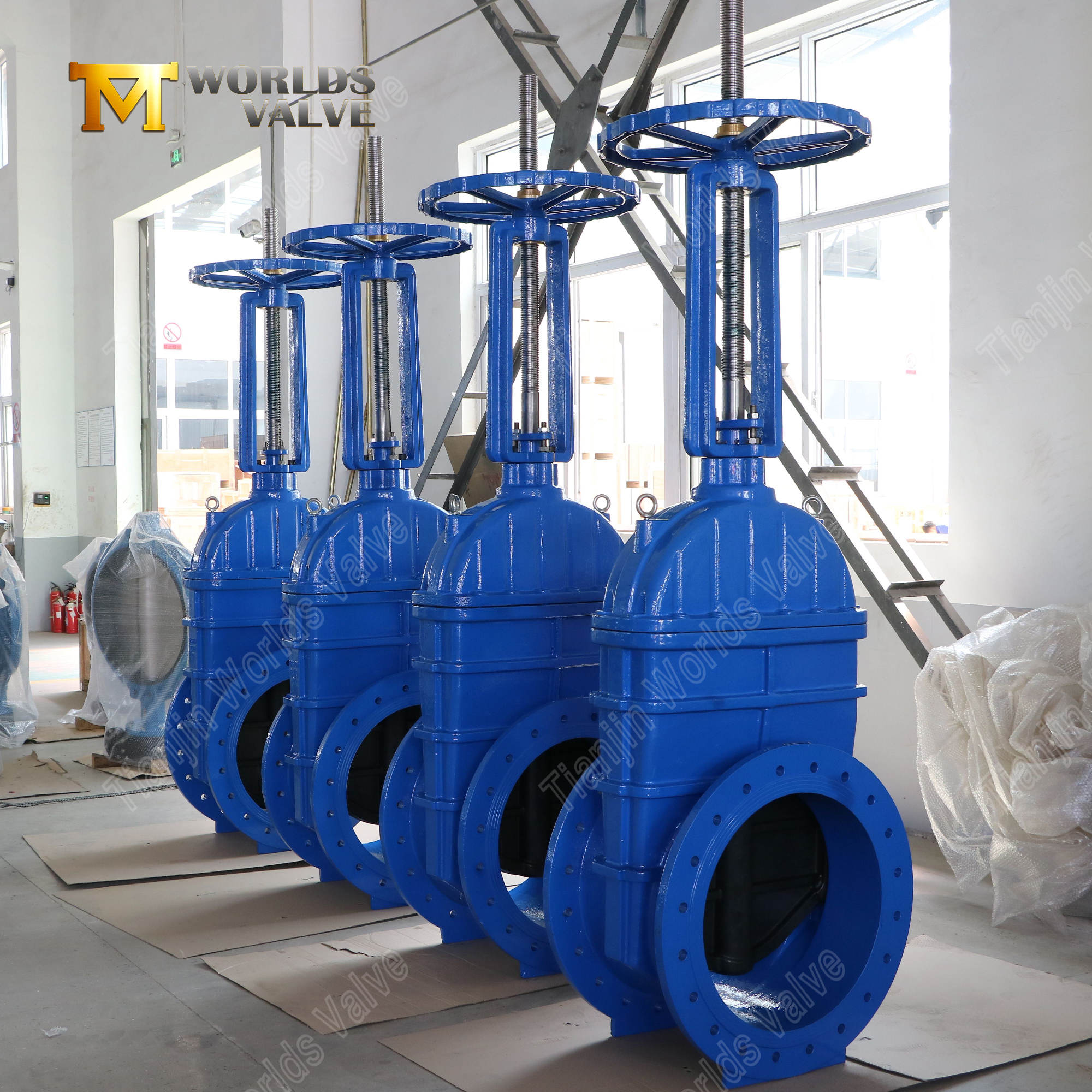

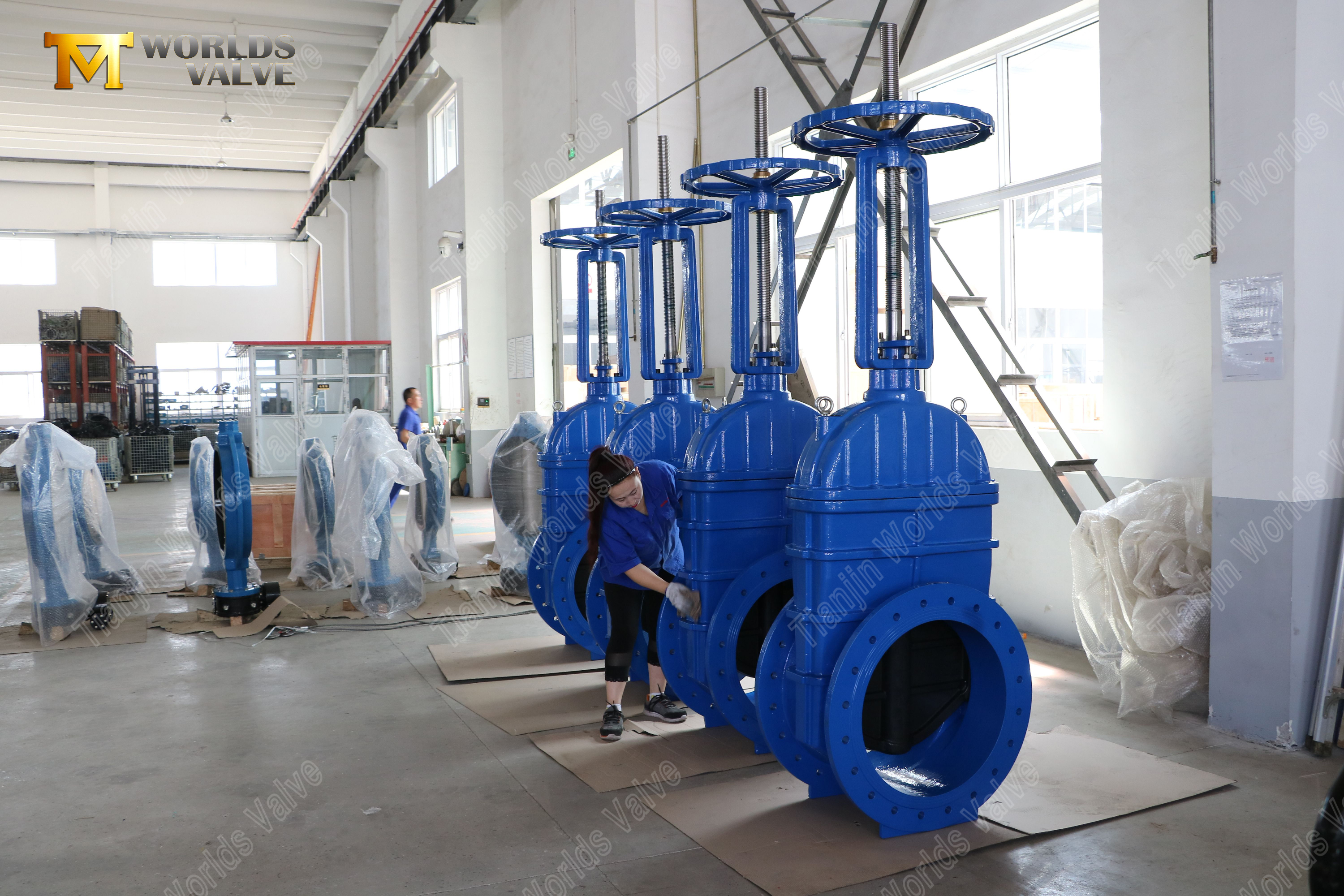

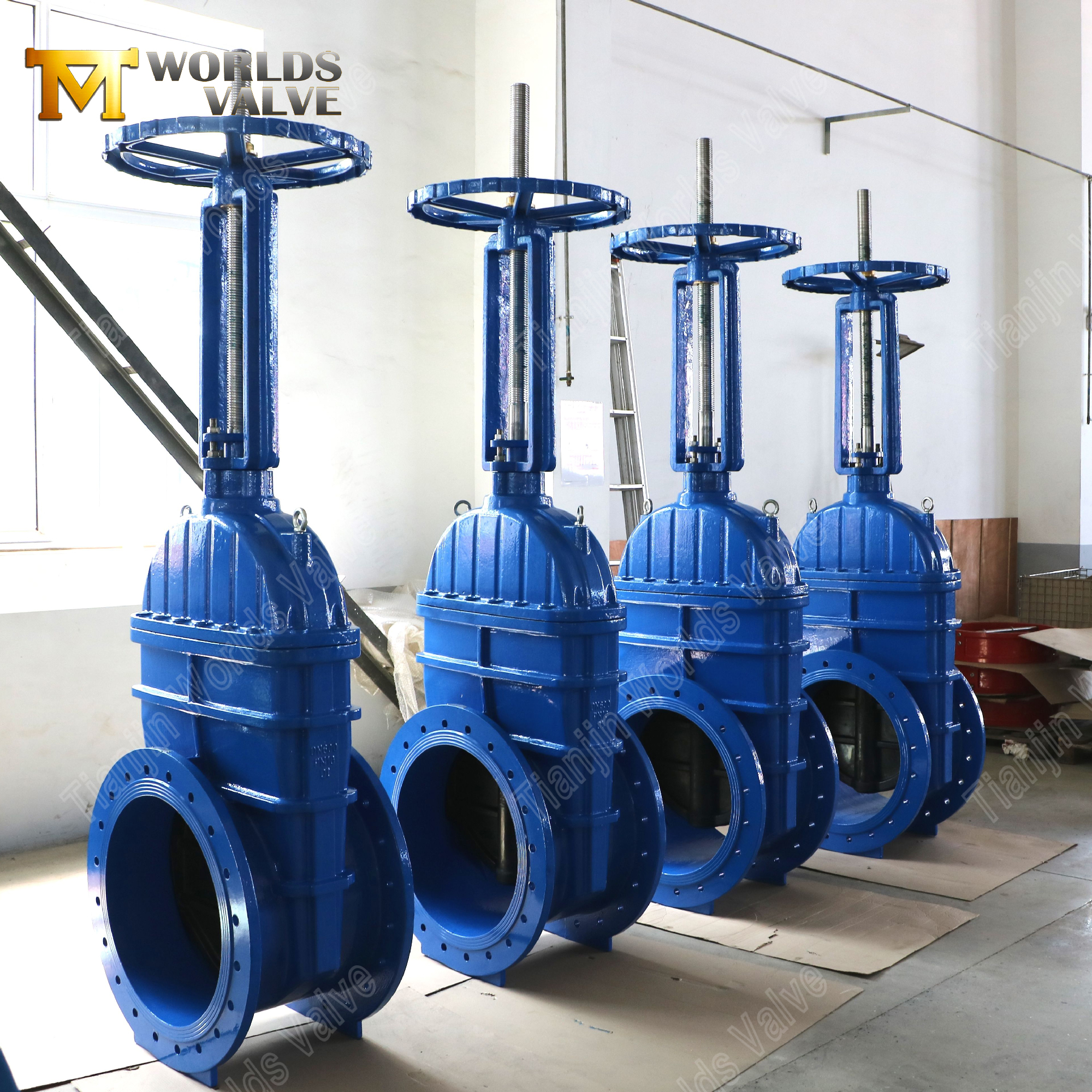

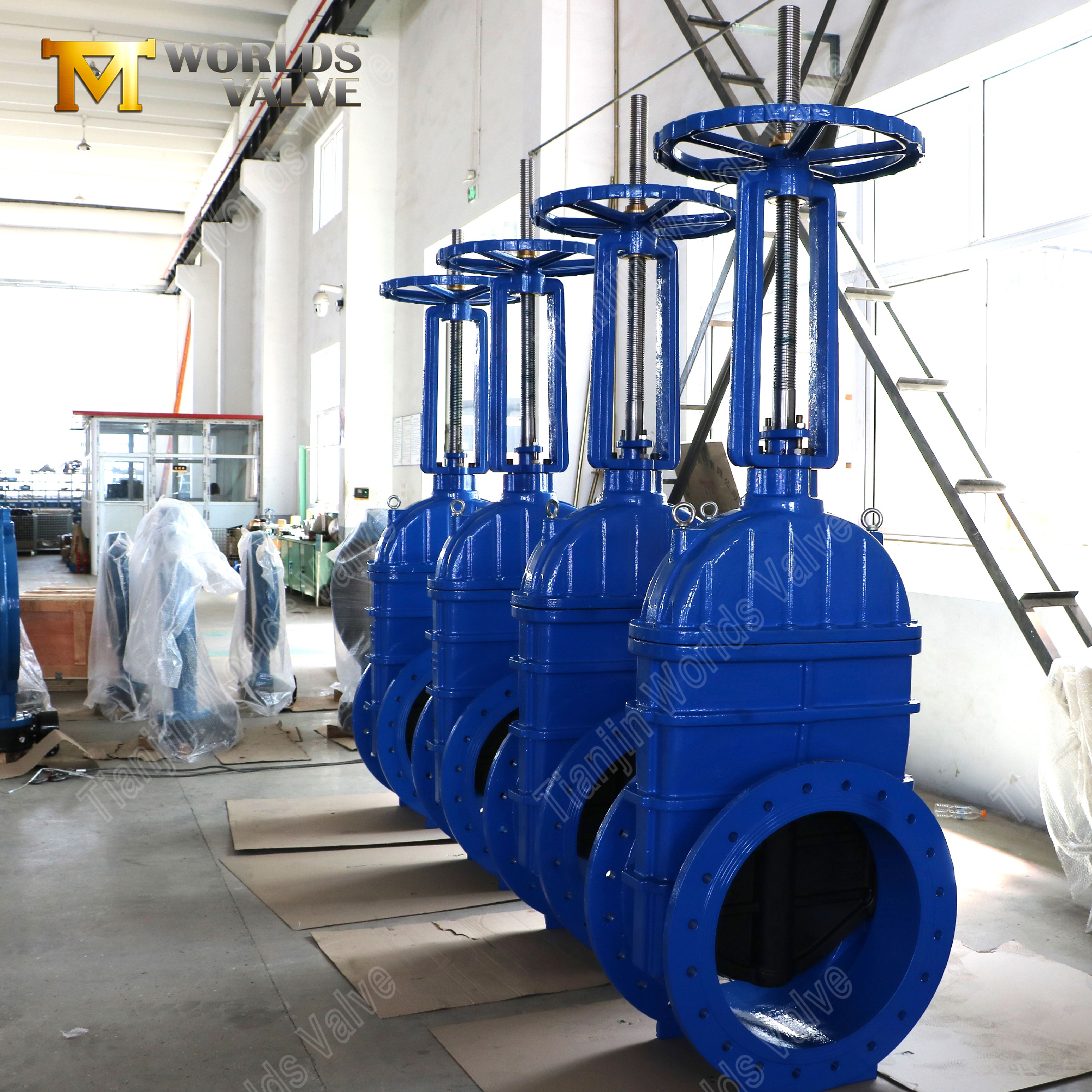

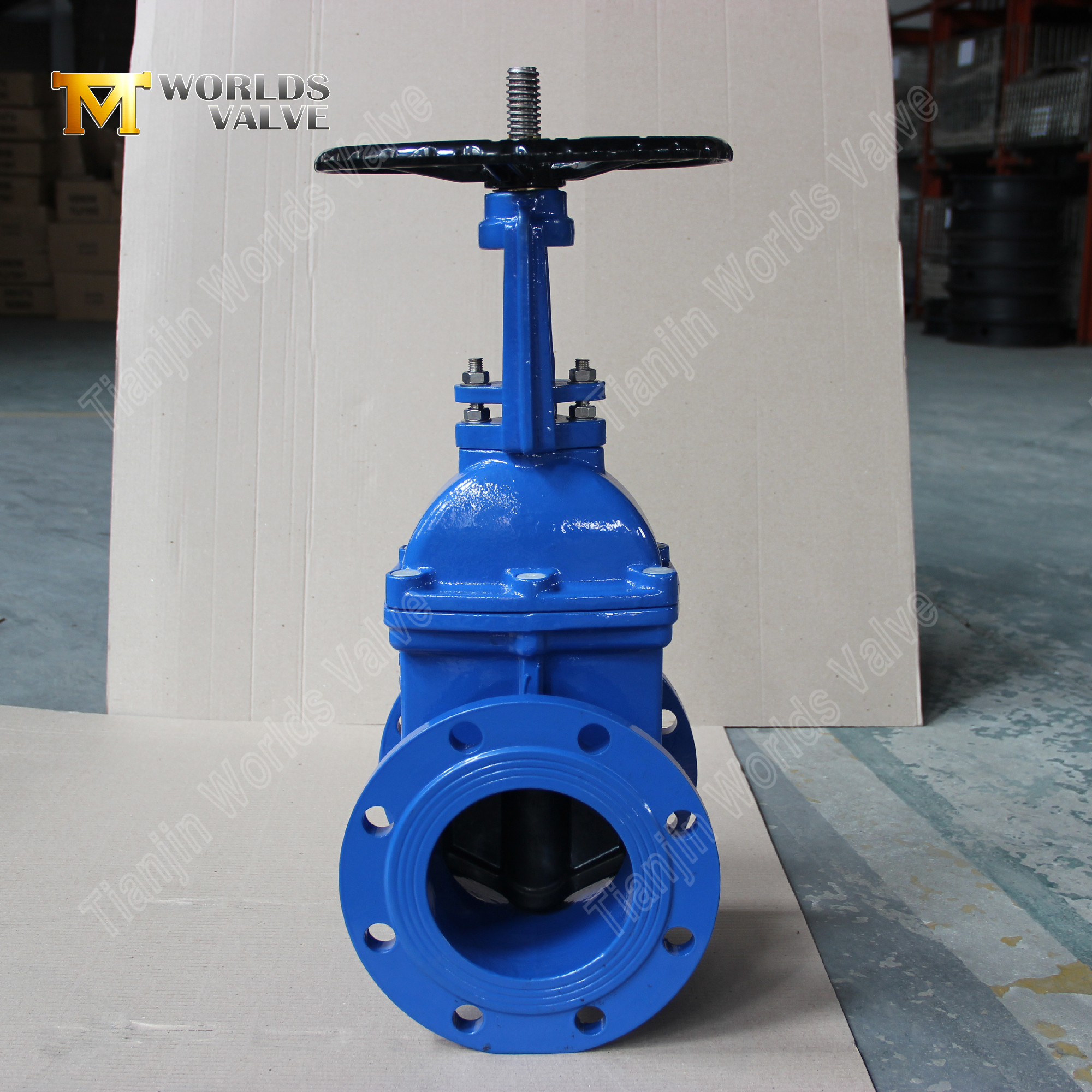

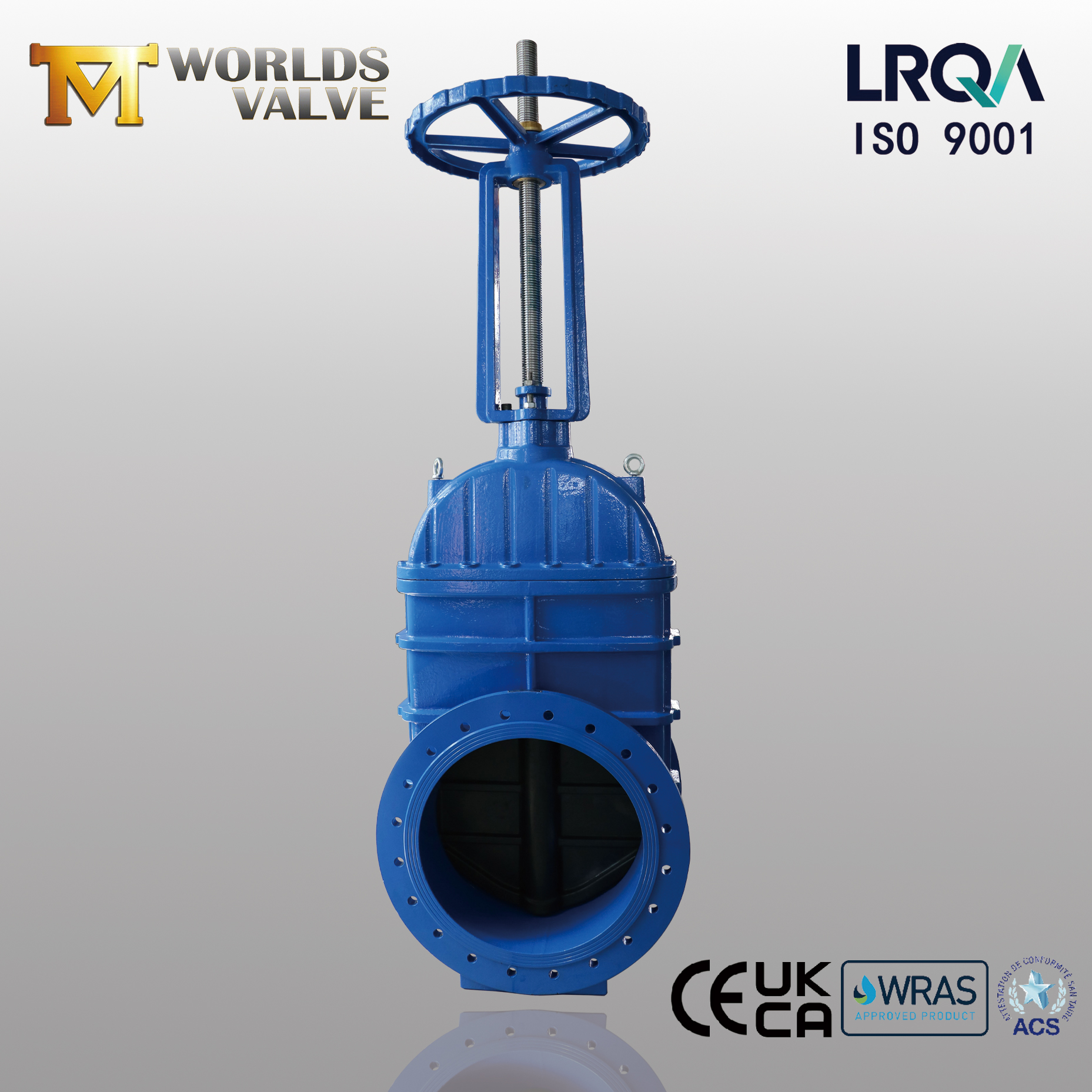

EPDM 시트 및 기어박스 작동 장치가 포함된 플랜지형 라이징 스템 게이트 밸브 | DN50-DN600
Tianjin Worlds Valve Co., Ltd. - ISO 9001, CE, UKCA 및 WRAS 인증 제조업체
RGV02-TF010203-작동 및 유지보수 매뉴얼다운로드

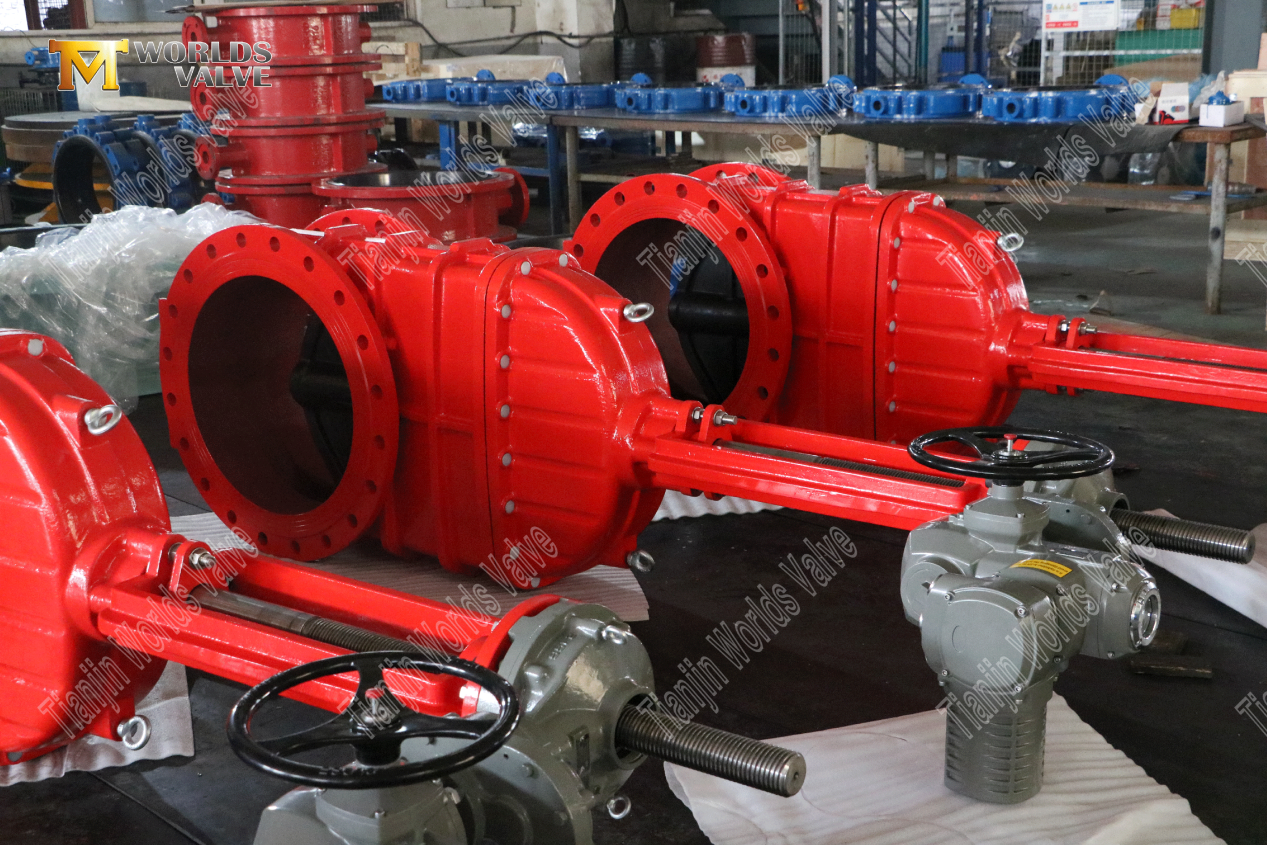

1. 손쉬운 하이 토크 제어를 위한 수동 기어박스 작동
더 큰 크기나 높은 차압 하에서도 쉽게 작동할 수 있도록 설계되었습니다.
높은 기계적 이점: 다단계 **웜 기어 작동기(터빈 헤드)**는 상당한 토크 증가를 제공하여 최소한의 작업자 노력으로 밸브를 원활하게 열고 닫을 수 있도록 하며 대형 핸드휠이 필요하지 않습니다.
내구성이 뛰어나고 안정적인 기어링: 밀폐형 기어박스는 환경 오염 물질로부터 내부 구성 요소를 보호하여 장기적인 신뢰성과 일관된 성능을 보장합니다.
안전하고 효율적: 기어 메커니즘을 통해 제어되고 안정적인 작동이 가능하며 수격 현상의 위험을 줄이고 갑작스러운 응력으로부터 밸브 내부를 보호합니다.
2. 기포 밀봉 및 긴 수명을 위한 탄력 있는 EPDM 시트
광범위한 서비스 전반에 걸쳐 신뢰할 수 있는 누출 없는 차단을 보장합니다.
우수한 탄성 씰: **EPDM(에틸렌 프로필렌 디엔 단량체)** 시트는 뛰어난 탄성 회복력을 제공하여 수많은 사이클 후에도 금속 쐐기에 대해 안정적이고 기밀한 밀봉을 생성합니다.
탁월한 미디어 호환성: EPDM은 물, 내후성 및 광범위한 화학물질에 대한 탁월한 저항성을 제공하므로 해당 온도 범위 내에서 음용수, 폐수 및 다양한 산업용 유체에 이상적입니다.
마모 및 유지 관리 감소: 탄력 있는 시트는 쿠션 역할을 하여 시트와 웨지 모두의 마모를 줄여 서비스 간격을 연장하고 총 소유 비용을 낮춥니다.

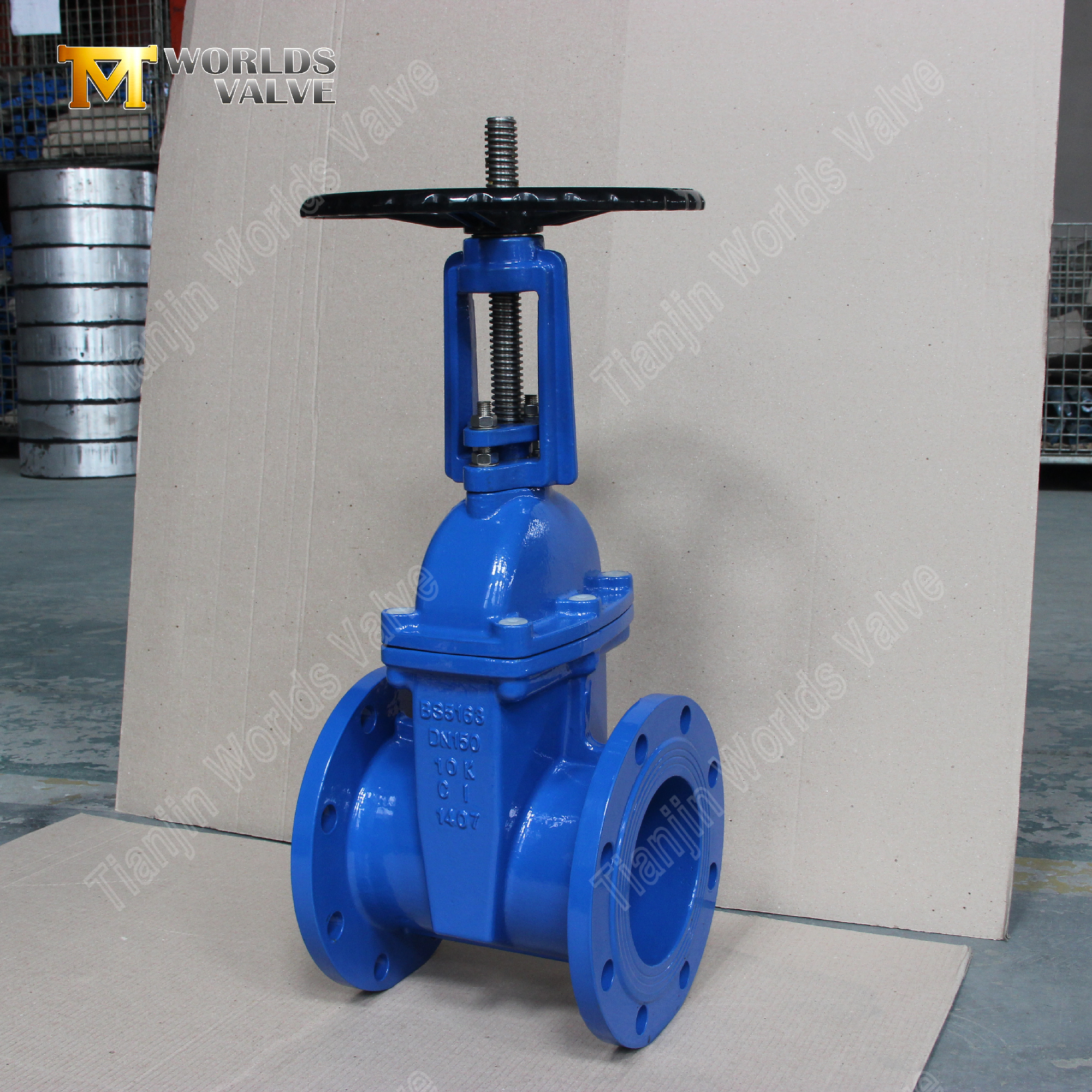

3. 즉각적인 시각적 표시를 위한 명확한 상승 줄기 디자인
향상된 시스템 안전 및 관리를 위해 명확한 밸브 위치 피드백을 제공합니다.
즉각적인 상태 확인: **상승 스템(OS&Y)** 설계는 밸브 위치를 한 눈에 명확하게 시각적으로 확인할 수 있도록 해줍니다. 스템이 올라가면 열림을 나타내고, 스템이 낮아지면 닫혀 있음을 나타냅니다. 이는 복잡한 배관 시스템의 안전에 매우 중요합니다.
포장 보호: 스템 나사산은 밸브 본체와 흐름 경로 외부에 위치하여 부식성 또는 마모성 매체로부터 이를 보호하고 밸브 수명 동안 원활한 작동을 보장합니다.
쉬운 유지 관리: 외부 스템 설계는 윤활 및 검사를 단순화하고 예방적 유지보수를 용이하게 합니다.
4. 흐름 제한을 최소화하는 견고한 풀 보어 설계
최대의 내구성과 효율적인 흐름을 위해 제작되었습니다.
방해받지 않는 흐름 경로: 밸브는 완전히 열렸을 때 **풀 포트(풀 보어)** 설계를 제공하여 피깅을 허용하고 압력 강하를 최소화하여 펌핑 시스템의 에너지를 절약합니다.
내구성 있는 소재 구성: **연성철(GGG40) 본체와 웨지**는 고강도, 뛰어난 내충격성, 우수한 내식성을 제공하여 다양한 산업 환경에 적합합니다.
플랜지 연결구: 일체형 **플랜지 끝**(예: EN1092, AS2129, ANSI B16.1)은 파이프라인에 강력하고 견고하며 누출 방지 연결을 보장하므로 영구 설치에 이상적입니다.
매개변수 | 재료 |
모델 | RGV02-TF01 |
본체 | 연성이 있는 철 |
웨지 | 연성이 있는 철/EPDM |
줄기 | 스테인레스 스틸 |
세탁기 | TFL |
O-링 | EPDM |
멍에 | 연성이 있는 철 |
보닛 | 연성이 있는 철 |
휠 | 황동 |
1. 철 주조 및 정밀 가공 분야의 전문성: 우리는 주조 품질에 대한 엄격한 통제와 기어박스 부품 및 밀봉 표면의 정밀 가공을 통해 무결성이 뛰어난 연성철 밸브 제조를 전문으로 합니다.
2. 인증된 품질 및 글로벌 규정 준수: **ISO 9001 인증** 제조업체로서 당사의 프로세스는 일관된 품질을 보장합니다. **WRAS, ACS, UKCA, CE** 및 글로벌 시장 접근을 위한 기타 국제 표준을 충족하는 밸브를 공급할 수 있습니다.
3. 맞춤형 솔루션을 위한 OEM/ODM 기능: 우리는 광범위한 사용자 정의를 제공합니다. 옵션에는 다양한 씰 재질(NBR, Viton), 웨지 코팅(에폭시, 나일론), 대체 압력 등급, 맞춤형 기어박스 비율 또는 플랜지 표준이 포함됩니다.
4. 수출 시장에서 입증된 신뢰성: 우리 밸브는 수십 개국의 프로젝트에서 신뢰를 받고 있습니다. 우리는 귀하의 프로젝트 성공을 보장하기 위해 전문 기술 지원, 포괄적인 문서 및 안정적인 물류를 제공합니다.
시립 수처리 및 유통 네트워크
산업 플랜트 용수 및 공정 라인
화재 예방 시스템(규정에서 허용하는 경우)
관개 및 물 공급 파이프라인
HVAC 및 건물 서비스의 일반 차단 서비스
기술 데이터 시트, 압력 테스트 인증서 또는 맞춤형 견적을 원하시면 지금 Tianjin Worlds Valve Co., Ltd.에 문의하세요.
