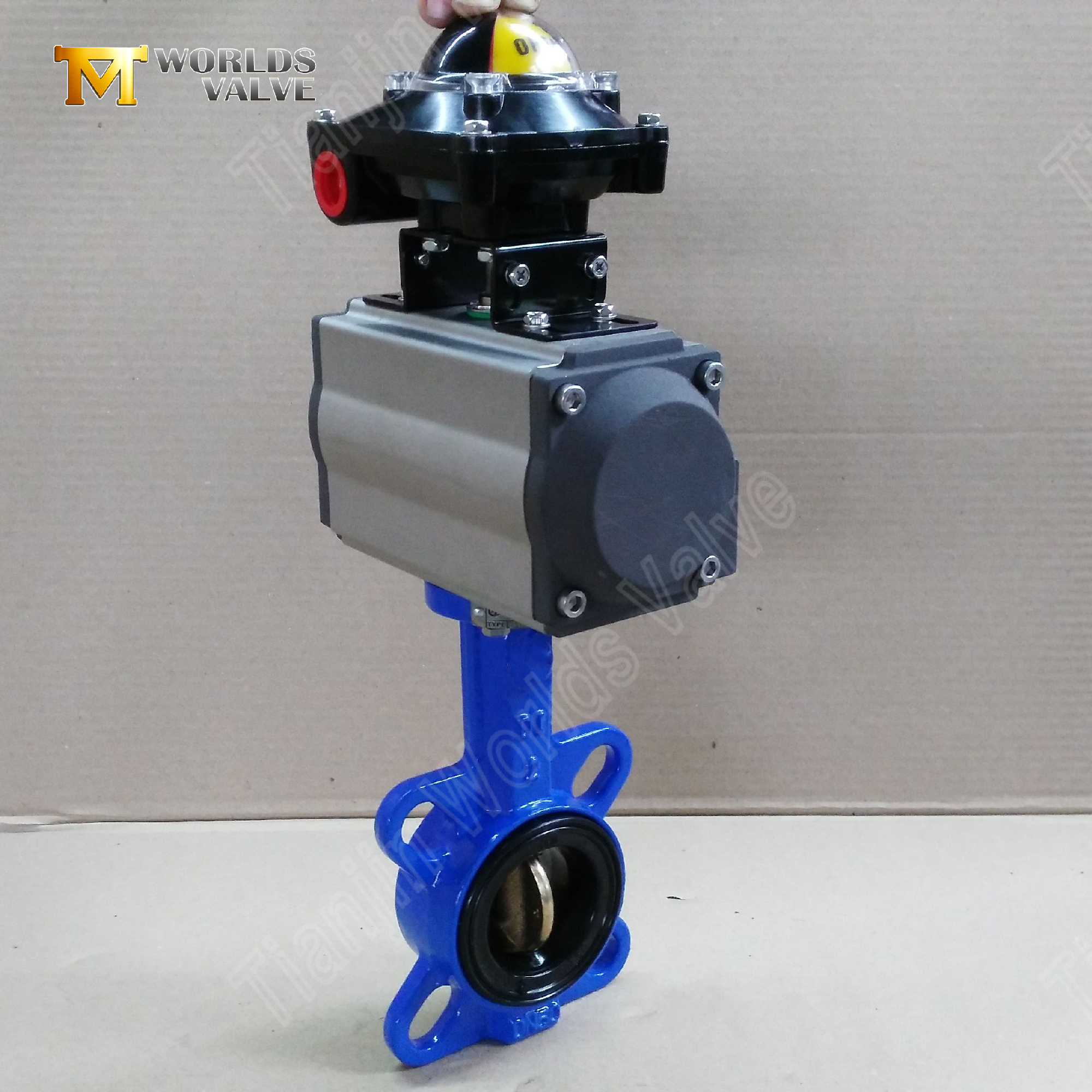

소형 공압 웨이퍼 버터플라이 밸브 | C95400 알루미늄 청동 디스크 | 리미트 스위치 장착
천진세계밸브유한회사 – ISO 9001, CE, UKCA 및 WRAS 인증 제조업체
CBF01-TA01-작동 및 유지보수 매뉴얼다운로드
1. 우수한 내식성을 위한 C95400 알루미늄 청동 디스크
표준 재료가 부족한 까다로운 매체를 위해 설계되었습니다.
탁월한 해수 호환성: C95400(알루미늄 청동)은 해수, 기수 및 해양 환경에서 부식, 구멍 및 침식에 대한 탁월한 저항성을 제공합니다.
고강도 및 내마모성: 이 합금은 우수한 기계적 강도를 제공하고 마모에 저항하여 높은 주기의 응용 분야에서 긴 사용 수명을 보장합니다.
비점화 특성: 스파크 없는 작동이 요구되는 잠재적으로 위험한 환경에 이상적입니다.
2. 빠르고 안정적인 자동화를 위한 공압 작동
효율적인 원격 제어 및 시스템 통합을 위해 설계되었습니다.
빠른 응답: 공압식 작동으로 신속한 개폐가 가능하므로 자주 사이클링하거나 비상 차단이 필요한 애플리케이션에 적합합니다.
낮은 유지 관리: 움직이는 부품을 최소화한 단순하고 견고한 설계로 유지 관리를 최소화하면서 안정적인 작동을 보장합니다.
다양한 제어 옵션: 다양한 안전 요구 사항에 맞게 복동식(고장 방지) 또는 스프링 리턴(고장 방지) 구성으로 제공됩니다.

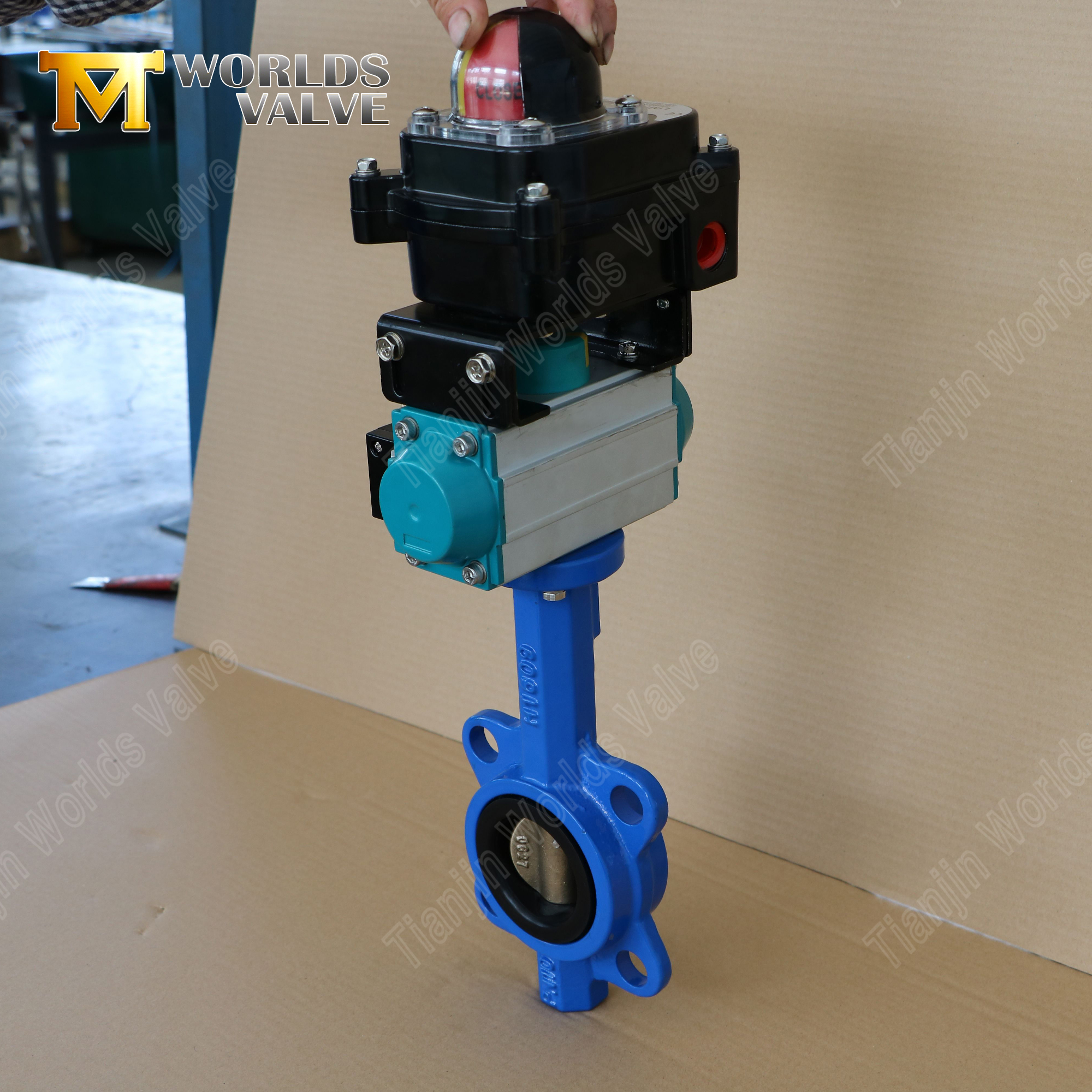

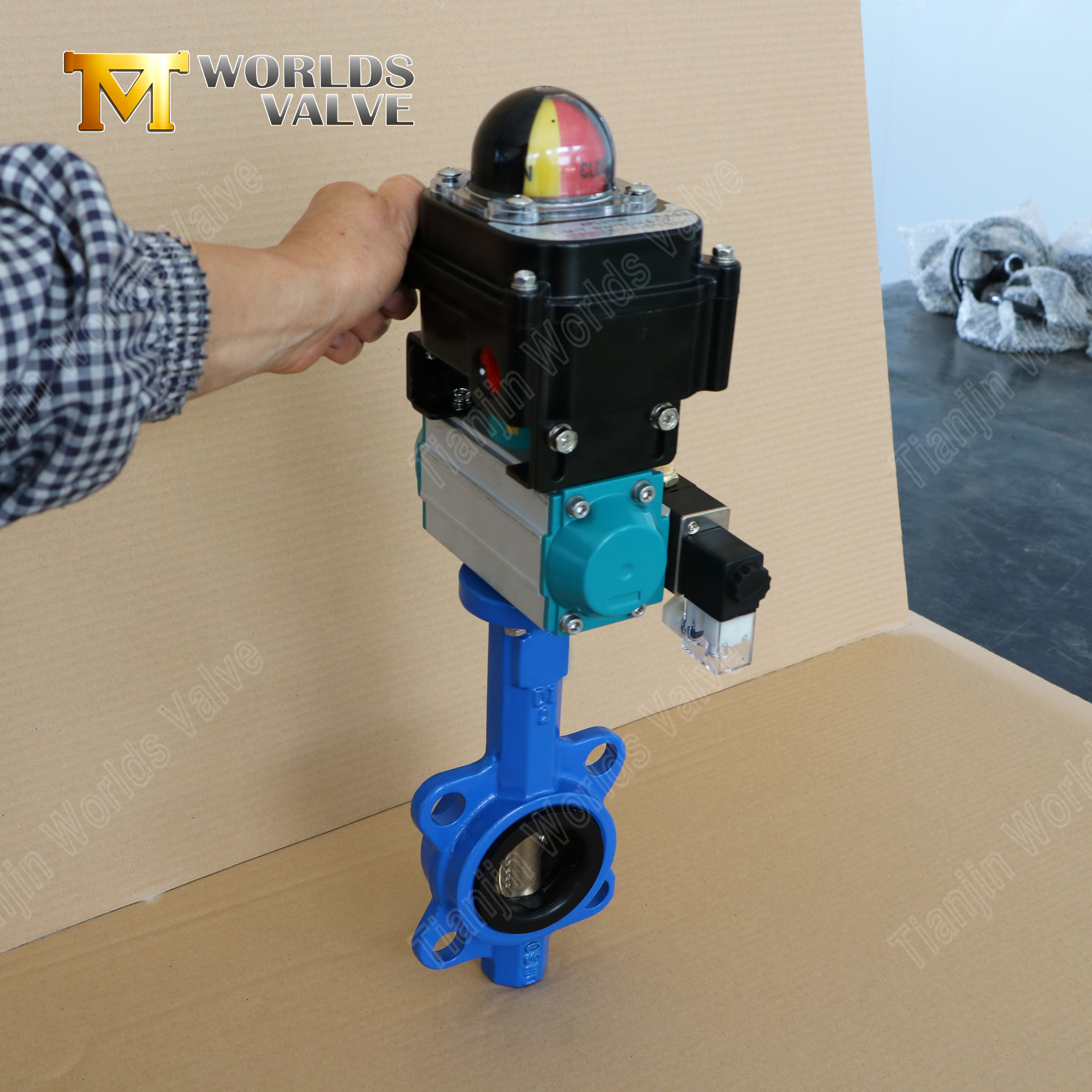

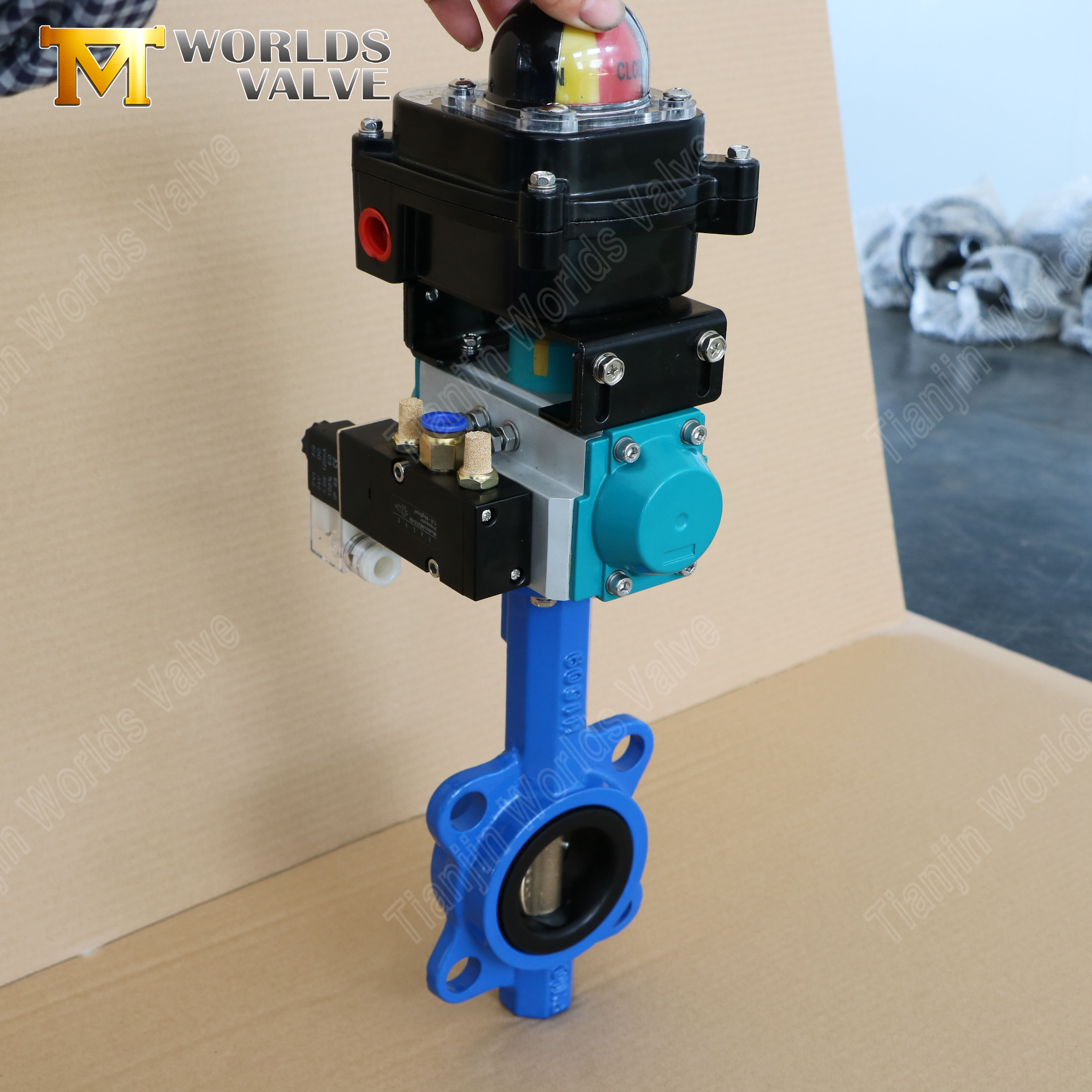

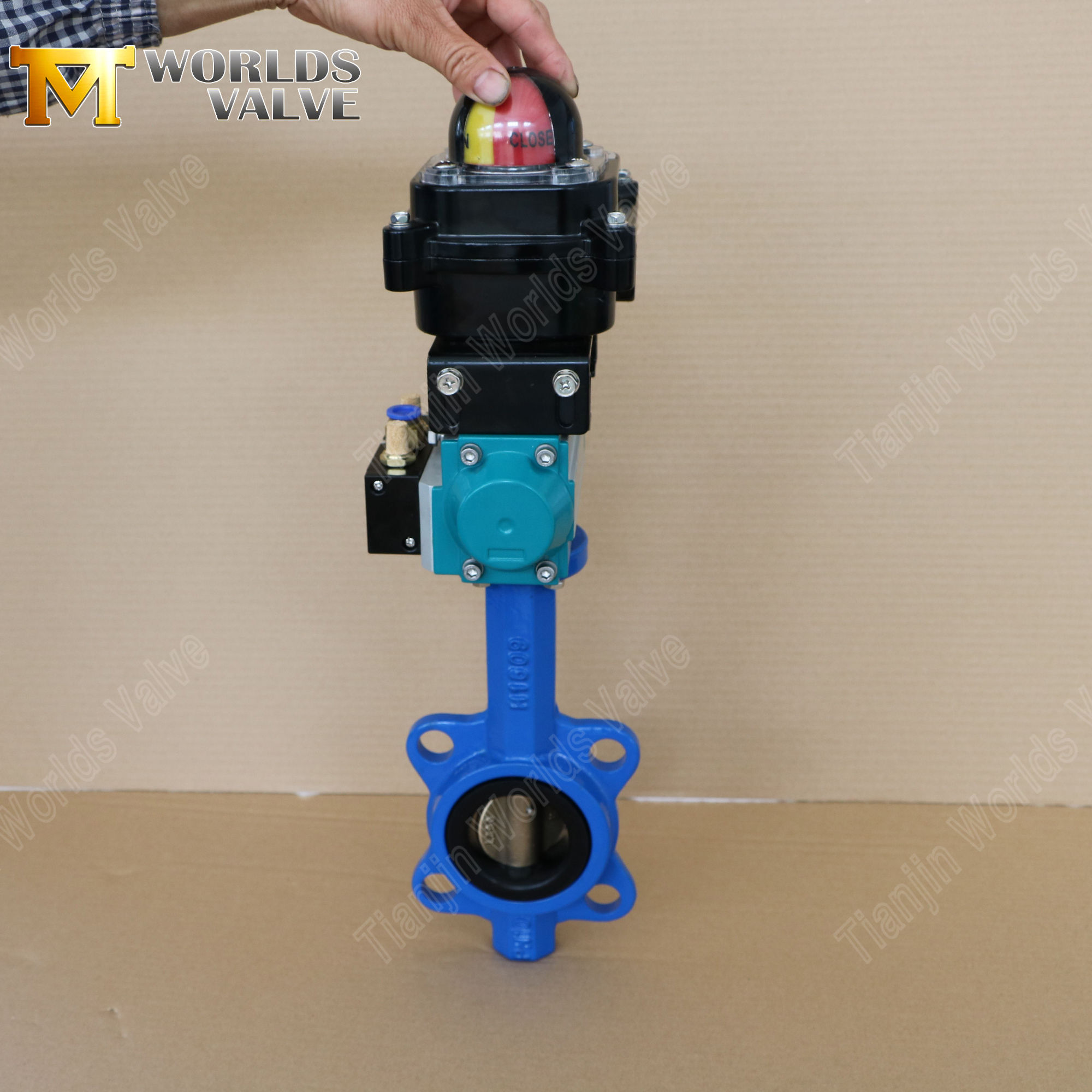

3. 정확한 위치 피드백을 위한 통합 리미트 스위치
자동화된 시스템에서 안전하고 모니터링되는 작동을 보장합니다.
원격 상태 표시: 리미트 스위치는 밸브의 열림 또는 닫힘 위치를 확인하는 전기 신호를 제공하여 PLC, DCS 또는 SCADA 제어 시스템과의 통합을 가능하게 합니다.
향상된 안전성: 위치 피드백은 작업자 오류를 방지하고 자동화 시스템의 프로세스 무결성을 보장합니다.
시각적 표시: 전기 피드백 외에도 스위치 하우징에는 일반적으로 현장 확인을 위한 시각적 위치 표시기가 포함되어 있습니다.
4. 공간이 제한된 설치를 위한 컴팩트한 웨이퍼 디자인
공간이 제한된 소구경 응용 분야에 이상적입니다.
가볍고 컴팩트함: 웨이퍼 본체는 추가 플랜지 연결 없이 파이프라인 플랜지 사이에 설치되어 귀중한 공간을 절약합니다.
쉬운 설치: 간단한 관통 볼트 설치로 노동 시간과 비용이 절감됩니다.
넓은 크기 범위: 일반적으로 DN25~DN200(1"~8")의 크기로 제공되며 소구경 응용 분야에 완벽하게 적합합니다.
5. 다양한 재료 호환성
특정 미디어 요구 사항에 맞게 맞춤화되었습니다.
좌석 옵션: 물 서비스용 EPDM; 오일 함유 매체용 NBR; 공격적인 화학물질용 Viton; 고순도 용도용 PTFE.
본체 재질: 에폭시 코팅이 된 표준 연성철; 요청 시 스테인레스 스틸 또는 기타 합금을 사용할 수 있습니다.
줄기 재료: 안정적인 토크 전달을 위한 스테인레스 스틸(SS304, SS316) .
매개변수 | 사양 |
모델 | 웨이퍼 버터플라이 밸브 |
크기 | DN50-DN1200 |
압력 등급 | PN10/16/150LB/JIS10K |
디자인 | EN593 BS5155 EN1092 ISO5211 |
테스트 | ISO5208 EN12266-1 |
TOP 플랜지 | ISO5211 (고객의 요구에 따라) |
대면 | EN558-1 DIN3202 ISO5752 BS5155 |
본체 | 연성이 있는 철, SS... |
디스크 | C95400 알루미늄 청동 |
Seat | EPDM, NBR, FKM, PTFE... |
줄기 | SS410/420/431... |
소구경 자동 밸브 전문: 당사는 위치 피드백이 통합된 소형 공압식 버터플라이 밸브 제조에 대한 심층적인 전문 지식을 보유하고 있어 자동화 시스템에서 안정적인 성능을 보장합니다.
재료 전문 지식: C95400 알루미늄 청동에 대한 지식을 바탕으로 해양 및 화학 응용 분야에 탁월한 내식성 솔루션을 제공할 수 있습니다.
OEM/ODM 유연성: 정확한 사양에 맞게 액추에이터 유형(복동 또는 스프링 리턴), 리미트 스위치 브랜드, 시트 재질 및 본체 코팅을 맞춤화하세요.
인증된 품질: ISO 9001 인증을 받았으며 CE, UKCA 및 WRAS 옵션을 사용할 수 있습니다.
글로벌 수출 경험: 신뢰할 수 있는 물류 및 전문 문서를 통해 50개국 이상의 고객에게 서비스를 제공합니다.
해양 및 해양: 해수 냉각, 밸러스트 시스템, 담수화 전처리
화학 처리: 부식성 유체 취급, 소구경 공정 라인
수처리: 화학 물질 주입, 샘플 라인, 필터 역세
공조: 냉수 제어, 냉각탑 격리
산업 자동화: 공정 제어, 원격 격리, 안전 인터록 시스템
Tianjin Worlds Valve Co., Ltd.의 C95400 브론즈 디스크 및 리미트 스위치가 장착된 공압 웨이퍼 버터플라이 밸브는 부식성 환경에서 자동화된 흐름 제어를 위한 컴팩트하고 내구성 있는 솔루션을 제공합니다. 부식 방지 알루미늄 청동 디스크, 빠른 공압 작동 및 통합 위치 피드백을 통해 안정적인 원격 작동이 필요한 해양, 화학 및 산업 응용 분야에 이상적입니다.
귀하의 응용 분야에 정밀 자동화 기능을 갖춘 소구경, 부식 방지 버터플라이 밸브가 필요한 경우 Tianjin Worlds Valve Co., Ltd.를 선택하십시오. 기술 사양, 액츄에이터 크기 조정 또는 맞춤형 견적을 원하시면 지금 당사에 문의하십시오.
