BFHV01-TA02
OEM | ODM | WDS
| 수량： | |
|---|---|
핵심 구성 요소인 듀얼 스윙 디스크는 프리미엄 **C954 알루미늄 청동(합금 C95400)**으로 제작되어 스파크 방지 특성이나 특정 매체와의 호환성이 필요한 응용 분야에서 탁월한 내마모성과 강도를 제공합니다. **DN50 ~ DN600** 크기로 제공되는 이 밸브는 빠른 반응과 긴밀한 밀봉을 보장하여 펌프와 장비를 역류 손상으로부터 보호합니다.

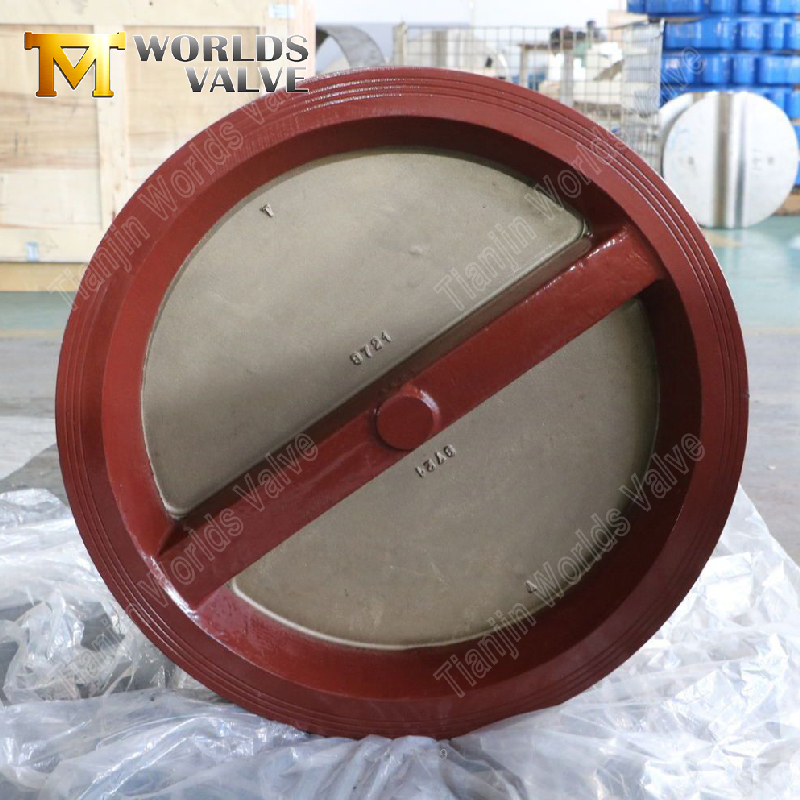

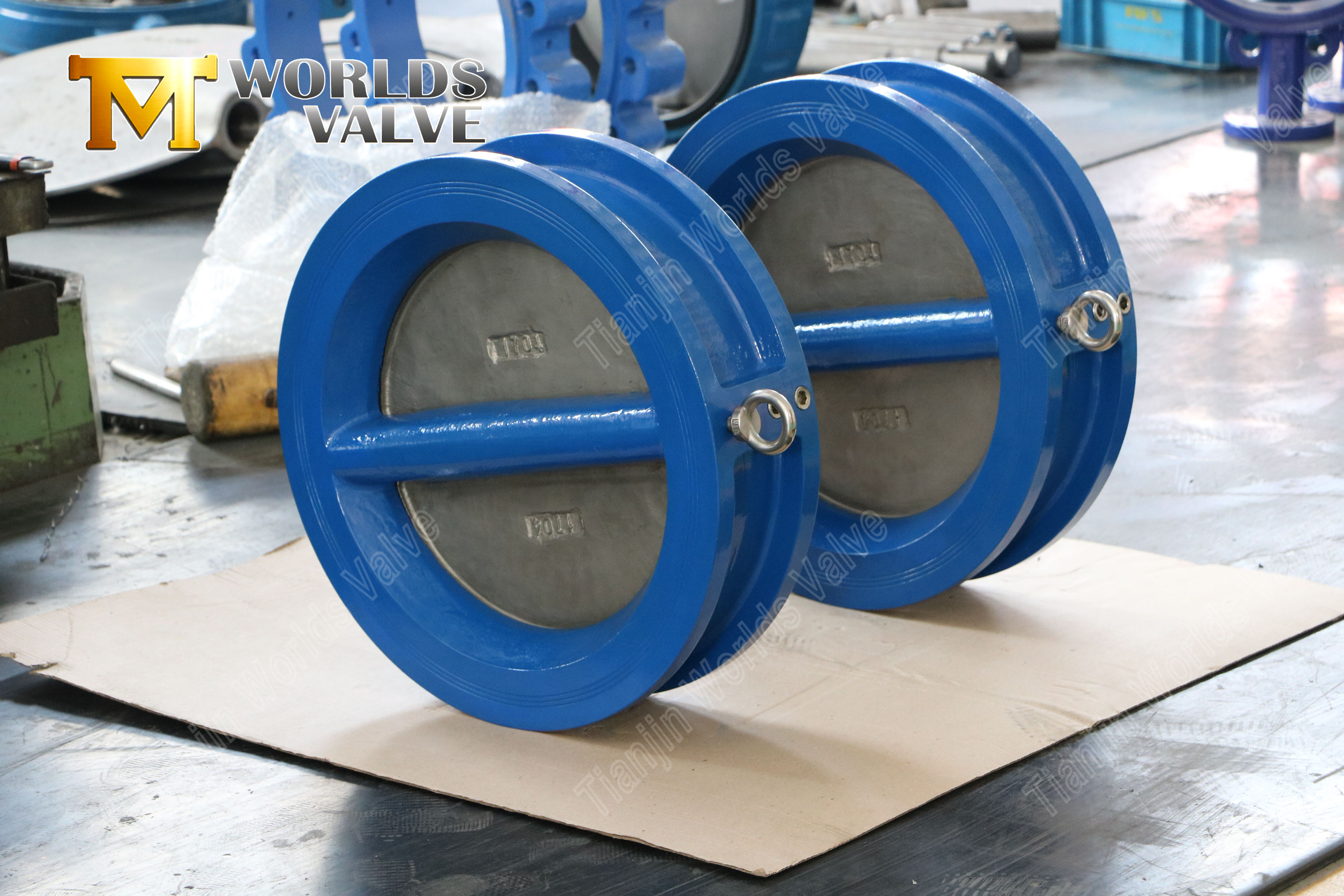

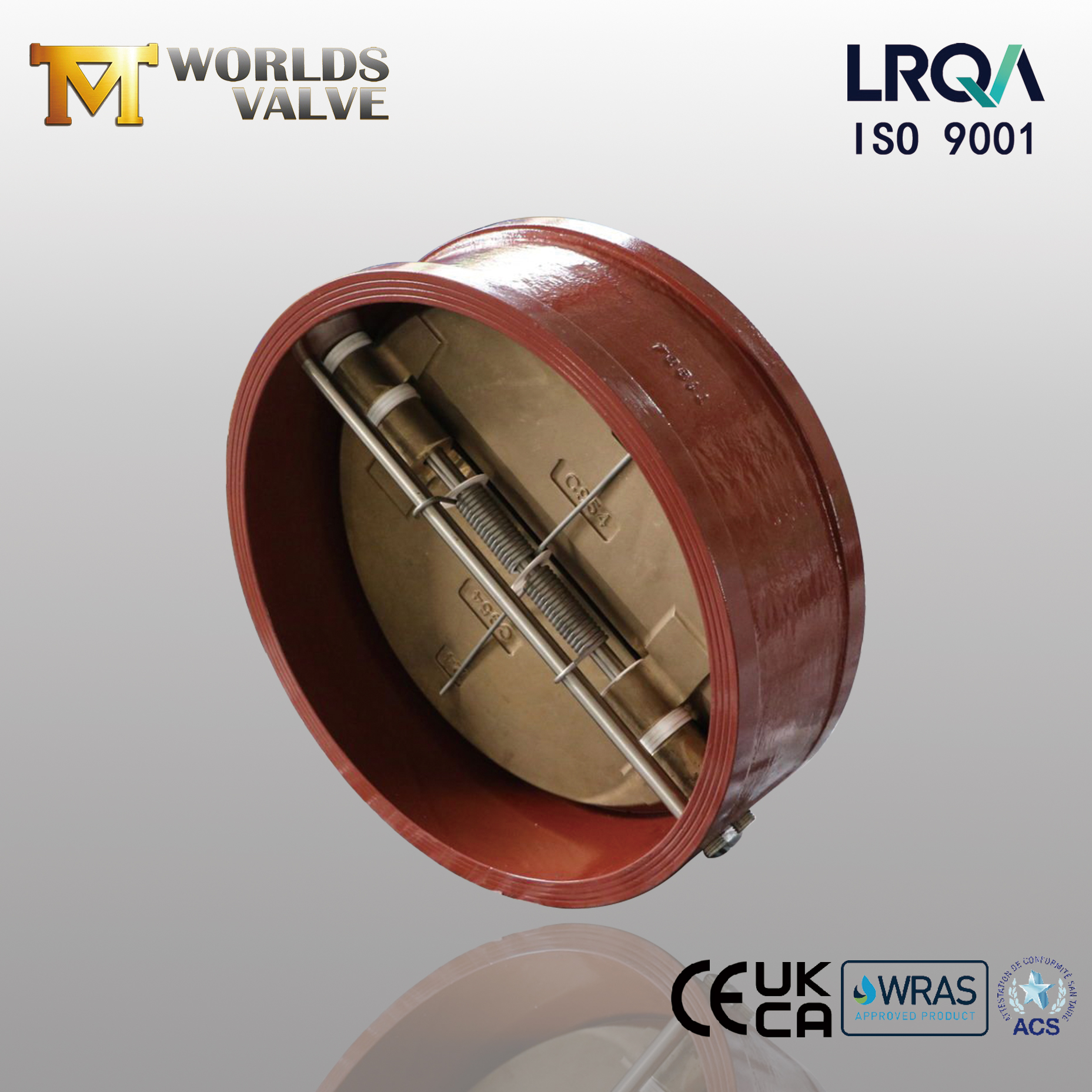

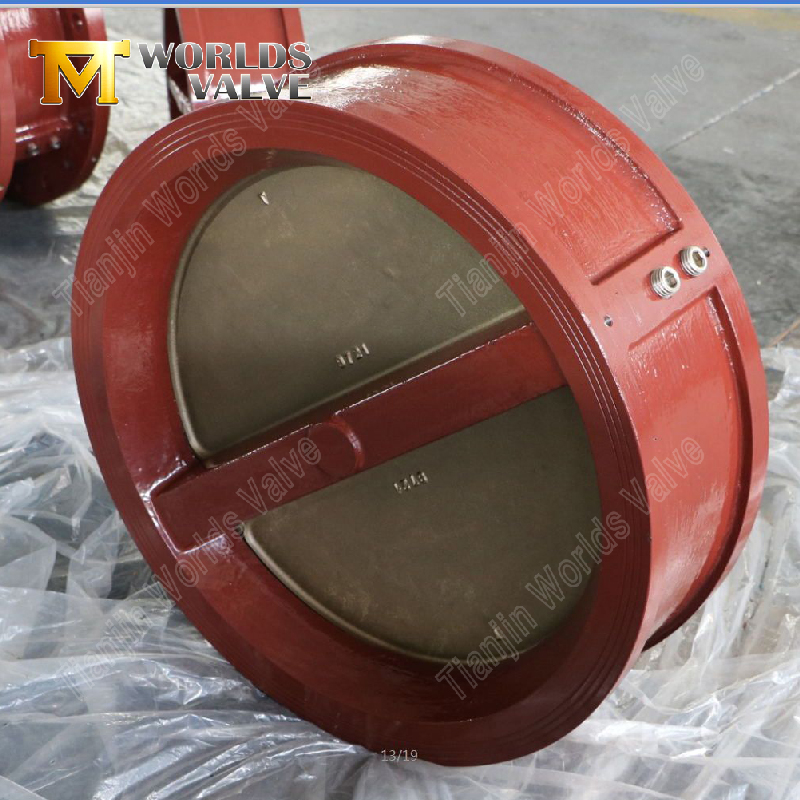

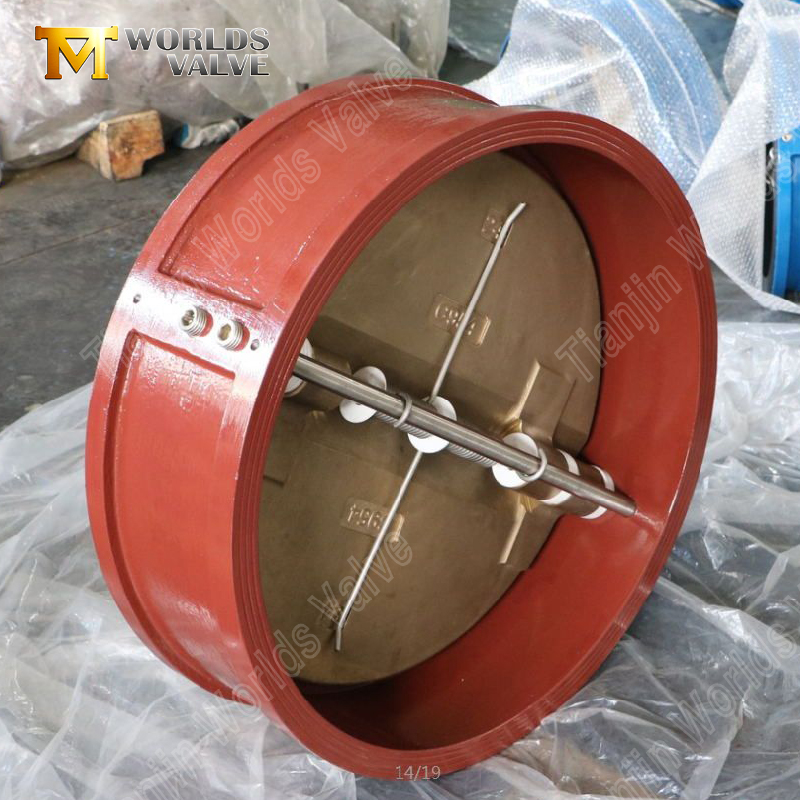

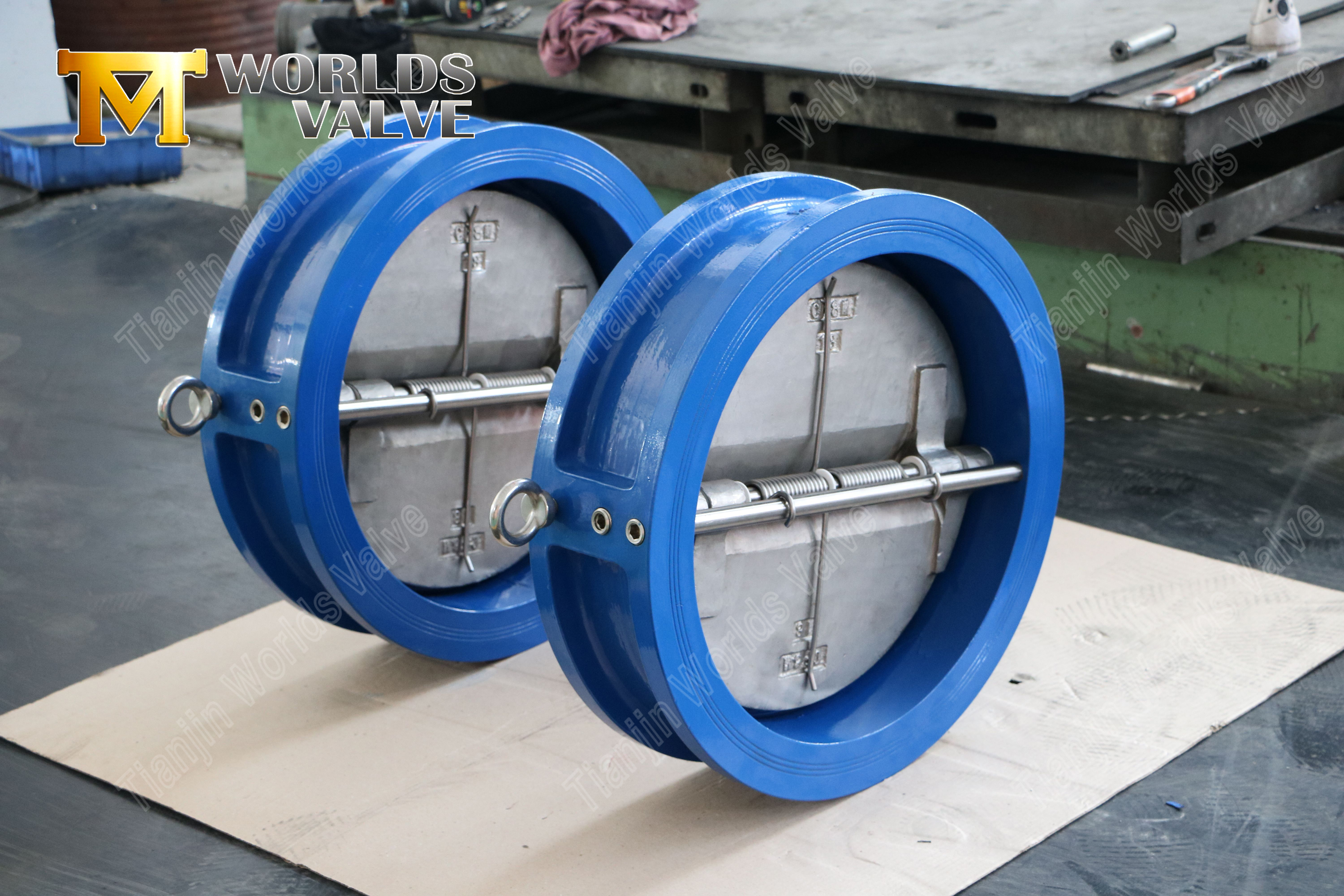

C954 합금 디스크가 포함된 스테인레스 스틸 이중 플레이트 웨이퍼 체크 밸브
Tianjin Worlds Valve Co., Ltd. - ISO 9001, CE, UKCA 및 WRAS 인증 제조업체
BFHV01-TA02-작동 및 유지보수 매뉴얼다운로드
1. 내식성을 갖춘 내구성 있는 스테인레스 스틸 구조
까다로운 환경을 견딜 수 있도록 제작된 이 밸브는 장기적인 신뢰성을 제공합니다.

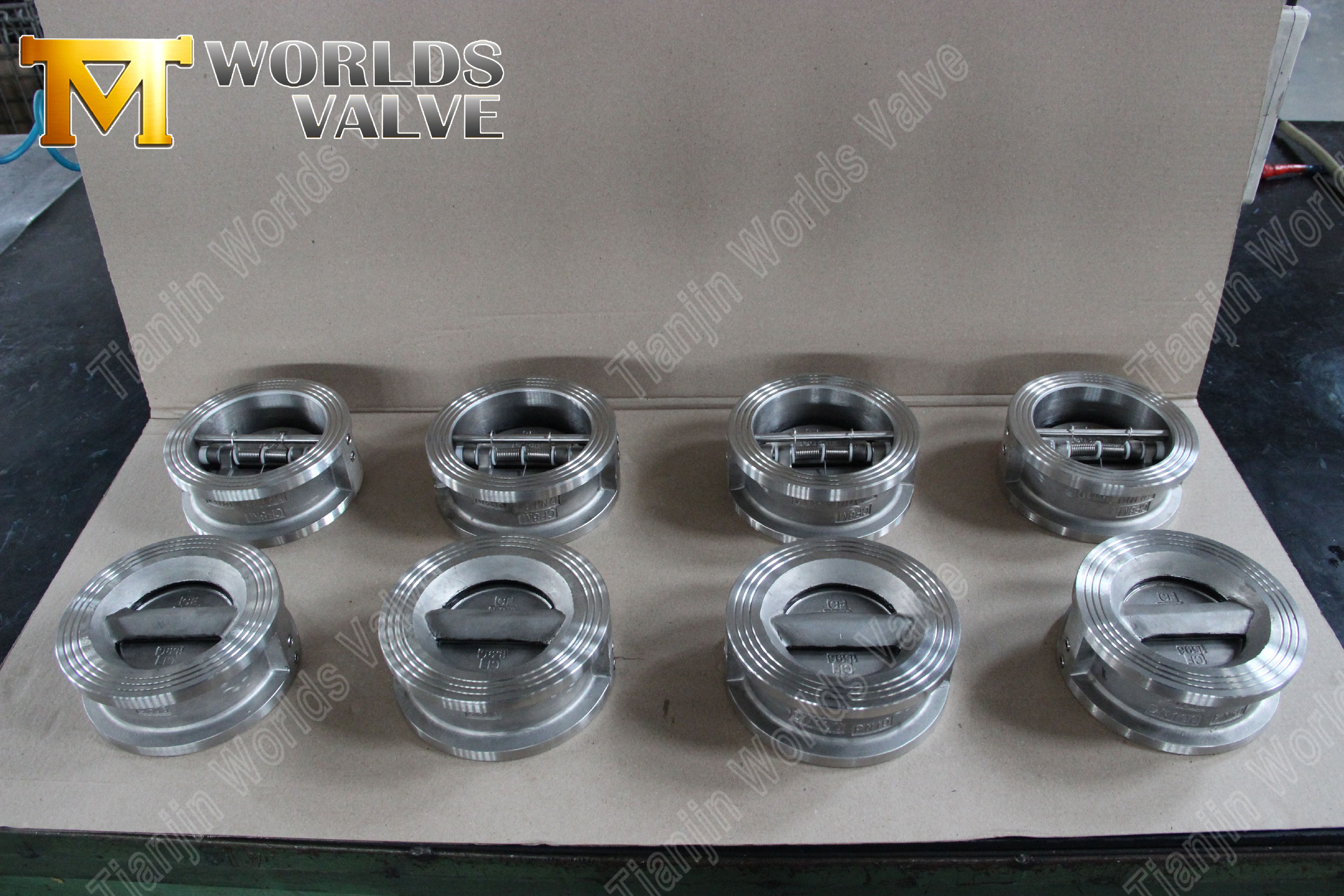

전체 스테인레스 스틸 본체: 밸브 본체는 고급 스테인리스강(CF8/CF8M)으로 제작되어 광범위한 물, 화학 및 해양 응용 분야에서 부식, 산화 및 구멍에 대한 탁월한 저항성을 제공합니다.
작고 가벼운 웨이퍼 디자인: 웨이퍼 스타일 본체는 관통 볼트를 사용하여 파이프라인 플랜지 사이에 직접 설치되므로 플랜지 엔드 체크 밸브에 비해 무게, 공간 및 설치 비용이 크게 절감됩니다.
견고한 설계 무결성: 모든 금속 구조는 압력 서지 및 다양한 온도 조건에서도 구조적 무결성을 보장하므로 엄격한 산업 서비스에 적합합니다.
2. 강도와 호환성을 갖춘 고성능 C954 알루미늄 브론즈 디스크
디스크 재질은 까다로운 서비스 조건에 맞게 특별히 선택되었습니다.

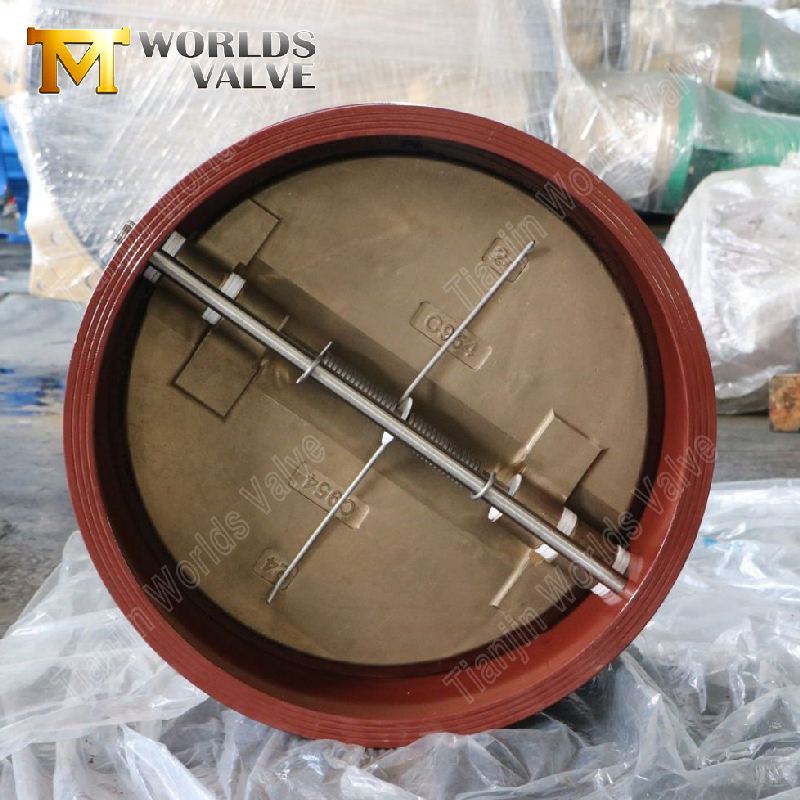

탁월한 내마모성 및 내마모성: **C954 알루미늄 청동** 디스크는 마모, 흠집 및 침식에 대한 탁월한 저항성을 제공하여 표준 철 또는 강철 디스크에 비해 고유량 또는 슬러리 유형 응용 분야에서 사용 수명을 크게 연장합니다.
우수한 내식성: C954 합금은 해수, 기수 및 다양한 화학 환경에서의 부식에 대한 강력한 저항성을 제공하므로 해양, 해양 및 화학 처리 산업에 이상적인 선택입니다.
스파크 발생 방지 및 가공 가능: 이 소재는 스파크가 발생하지 않는 특성을 갖고 있어 잠재적으로 위험한 대기 환경에서의 안전성을 향상시키며 정밀 가공이 가능하여 최적의 밀봉 형상을 보장합니다.
3. 빠른 응답 및 수격 현상 완화를 위한 효율적인 이중 플레이트 설계
시스템에 미치는 영향을 최소화하면서 효과적인 역류 방지를 위해 설계되었습니다.

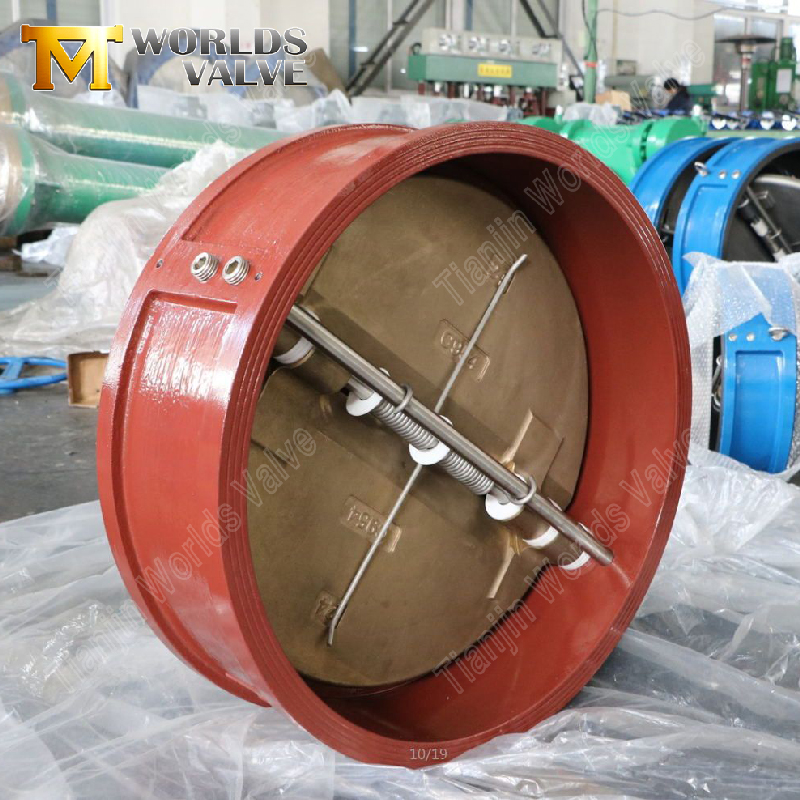

신속한 폐쇄 조치: 두 개의 독립적인 스프링 보조 디스크는 흐름 중단 시 빠르게 닫힐 수 있도록 하여 역류 및 슬램을 효과적으로 방지하여 업스트림 펌프와 장비를 보호합니다.
압력 강하 감소: 유선형 이중 플레이트 설계는 전방 흐름에 대한 방해를 최소화하여 압력 강하를 낮추고 전체 시스템 에너지 효율성에 기여합니다.
수격 현상 감소: 빠르고 제어된 폐쇄 메커니즘은 수격 현상의 강도를 완화하고 파이프라인 시스템 및 관련 구성 요소에 대한 응력을 줄이는 데 도움이 됩니다.
4. 안정적인 역류 방지
다양한 시스템 요구 사항에 맞게 확장 가능한 솔루션입니다.
포괄적인 크기 범위: **DN50(2") ~ DN600(24")**의 실용적인 범위로 제공되는 이 밸브는 다양한 산업 분야의 분기 라인과 주요 프로세스 라인 모두에 대해 지정할 수 있습니다.
광범위한 적용 적합성: 재료 호환성으로 인해 **해수 냉각 시스템, 석유 및 가스 파이프라인, 화학 및 석유화학 플랜트, 발전 시설, 일반 수자원 서비스**에 이상적입니다.
신뢰할 수 있는 성능 표준: 웨이퍼 체크 밸브에 대한 일반적인 산업 표준을 충족하거나 초과하도록 설계되어 다양한 설치에서 상호 운용성과 안정적인 성능을 보장합니다.
매개변수 | 사양 |
모델 | BFHV01-TA01 |
크기 | DN50-DN600 |
플랜지 압력 | PN10 PN16 150LB JIS10K AS "D" "E" |
디자인 | DIN3356 GB/T12236 |
테스트 | ISO5208 |
대면 | DIN3202 ISO5752 |
본체 재질 | CI DI WCB SS |
디스크 | DI WCB SS AL-B |
Seat | NBR EPDM FKM CR NR CSM |
재료 전문 지식: 당사는 **스테인리스강 및 C954 청동**과 같은 고급 재료 조합을 사용하여 밸브 가공 및 조립에 대한 전문 지식을 보유하고 있어 특정 서비스 조건에 대한 최적의 성능을 보장합니다.
품질 보장 제조: **ISO 9001 인증** 제조업체로서 당사는 재료 인증부터 최종 테스트까지 모든 단계에서 엄격한 품질 관리를 구현하여 제품 신뢰성을 보장합니다.
맞춤형 OEM/ODM 솔루션: 우리는 대체 재료(예: 다양한 스테인레스 등급, Monel, Hastelloy 디스크), 특수 코팅, 비표준 압력(PN25/40, 클래스 300) 및 고유한 치수를 포함한 유연한 맞춤화를 제공합니다.
글로벌 수출 숙련도: 전 세계적으로 특수 밸브를 공급한 입증된 경험을 바탕으로 당사는 문서, 인증(CE, UKCA 등) 및 물류를 전문적으로 관리하여 귀하의 프로젝트 현장에 원활한 납품을 보장합니다.
해수 냉각 및 취수 시스템(해양 플랫폼, 선박, 해안 플랜트)
석유 및 가스 파이프라인(원유, 생산수, 보조 라인)
화학 및 공정 산업 파이프라인
발전소 냉각수 및 급수 시스템
산업용 수처리 및 유통 네트워크
기술 데이터 시트, 재료 인증 또는 특정 매체 및 압력 요구 사항에 대한 맞춤형 견적을 원하시면 천진세계밸브유한회사에 문의하세요..
