RGV01-TF010203
OEM | ODM
| 수량： | |
|---|---|

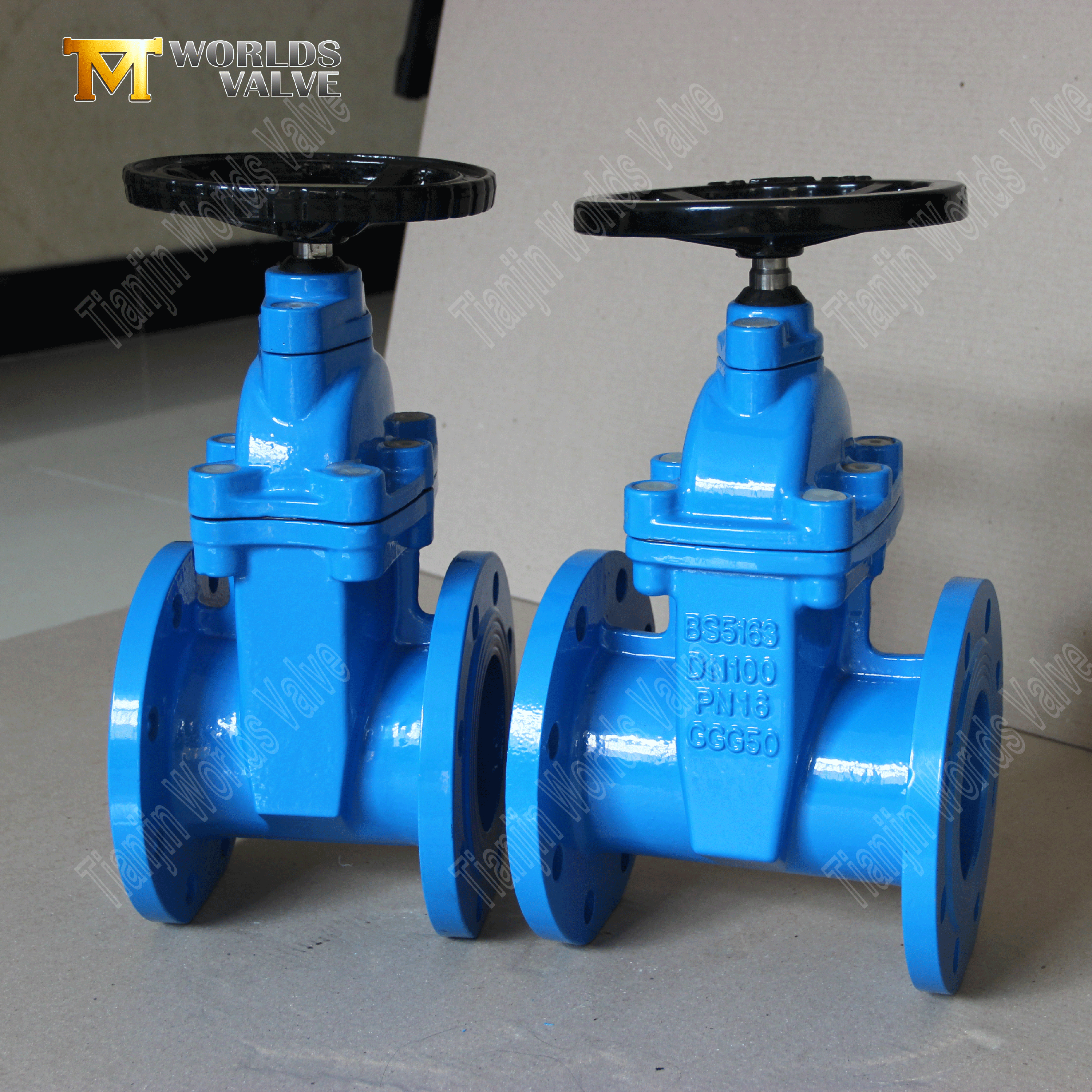

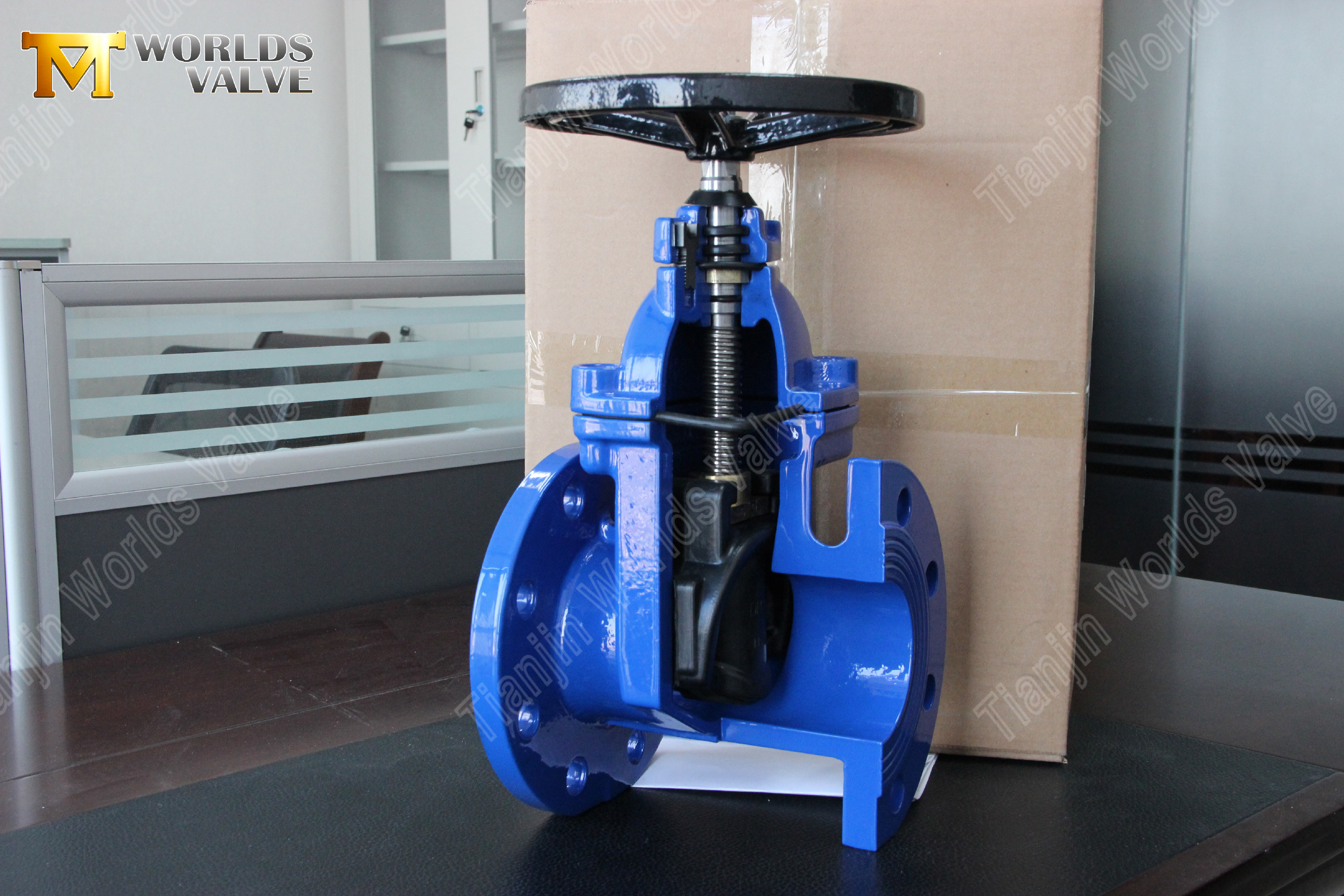

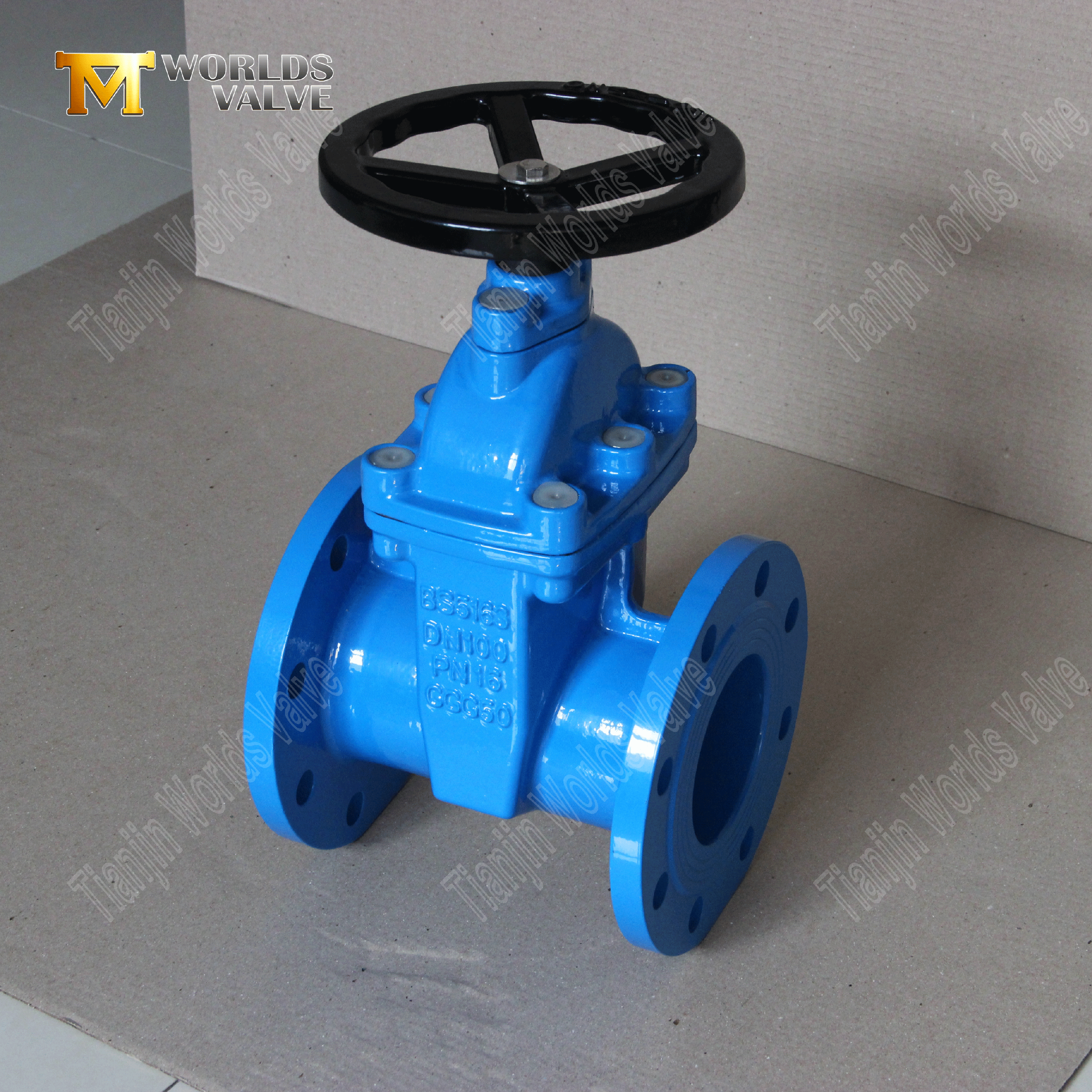

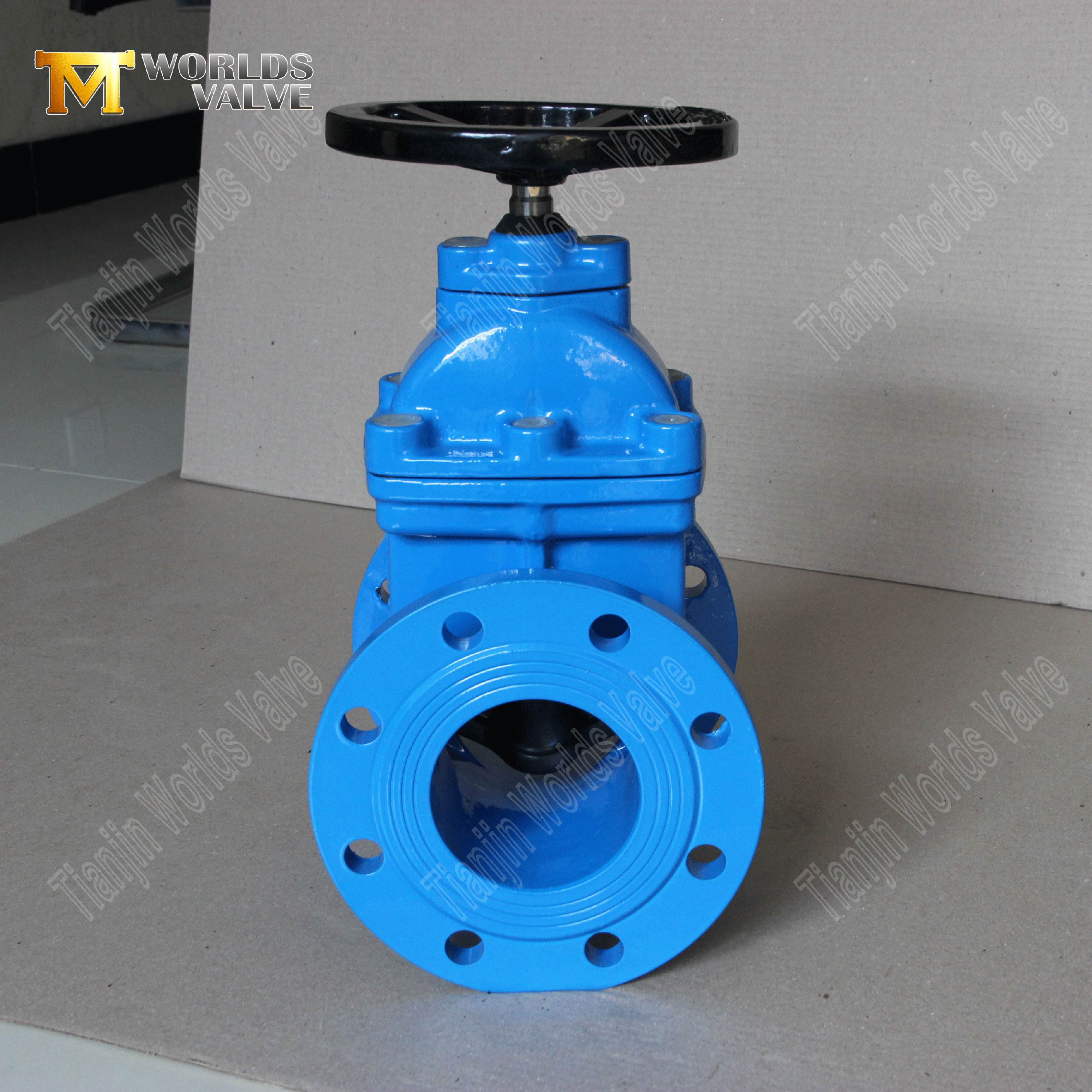

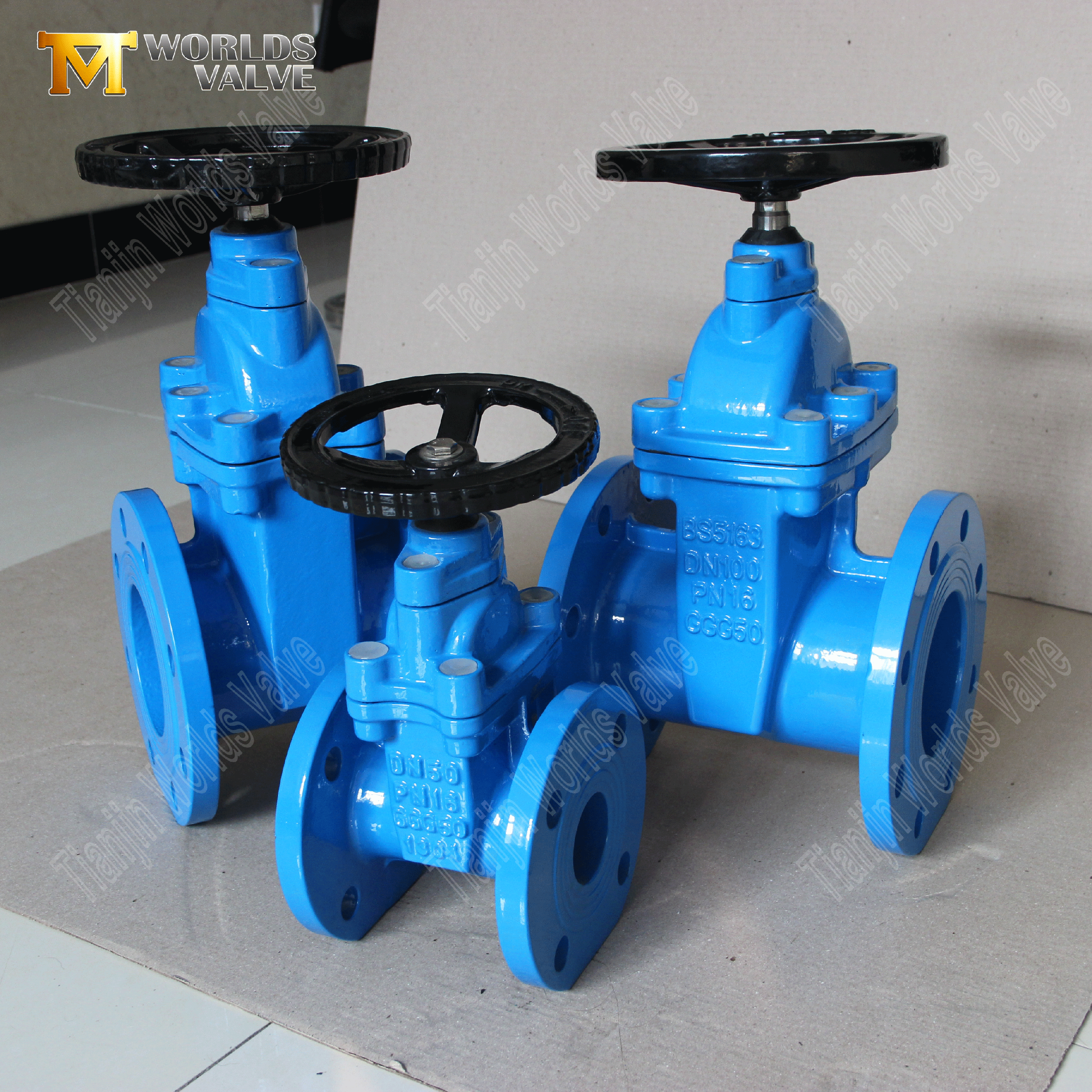

BS5163 탄력 있는 장착형 비상승 줄기 연성 철 게이트 밸브 | 신뢰할 수 있는 물 제어 솔루션
Tianjin Worlds Valve Co., Ltd. - ISO 9001 인증 제조업체 및 공급업체
RGV01-TF010203--작동 및 유지보수 매뉴얼다운로드
1. BS5163-호환 엔지니어링
표준화된 치수: 면간 치수, 플랜지 드릴링 및 압력 등급에 대한 BS5163 사양에 따라 제조됨
압력 성능: 표준 요구 사항에 따라 22bar의 수압 테스트를 통해 PN10/PN16 애플리케이션용으로 평가됨
재료 규정 준수: BS 표준 연성주철 및 내식성 코팅을 활용합니다.
2. 비상승 스템 공간 최적화
컴팩트한 설치: 스템은 수직 이동 없이 내부 회전하므로 상승 스템 설계에 비해 설치 높이가 40% 감소합니다.
제한된 공간 적합성: 밸브 챔버, 지하 구덩이 및 머리 위 공간이 제한된 지역에 이상적입니다.
줄기 보호: 내부 스템 위치는 외부 충격이나 환경 노출로 인한 손상을 방지합니다.
3. 탄력 있는 장착형 버블 밀폐형 차단 장치
EPDM 캡슐화된 웨지: **누출 제로**를 위한 완전한 고무-본체 접촉 제공(EN 12266-1 클래스 A 성능)
부식 방지: 웨지와 바디 시트 사이의 금속 간 접촉을 제거합니다.
연장된 서비스 수명: **50,000회 이상의 작동 주기** 동안 밀봉 무결성을 유지합니다.
4. 운영 효율성
낮은 토크 작동: 정밀 사다리꼴 나사산은 작동력을 **35%** 감소시킵니다.
유지보수가 필요 없는 디자인: 자체 윤활 스템 부싱으로 일상적인 유지 관리가 필요하지 않습니다.
시각적 위치 표시기: 명확한 열림/닫힘 상태를 위한 위치 표시가 있는 고정 핸드휠
자세한 설명: | |
시리즈 | BS5163 탄력 있는 장착형 비상승 줄기 연성 철 게이트 밸브 |
크기 | DN40-DN600 |
디자인 표준: | BS5163 DIN3352 BS EN 1171 API600 API6D AWWA C509 MSS SP-70 |
대면: | DIN3202 F4/F5 BS5163 ASME/ANSI B16.10 AWWA C509 |
화재 안전 설계: | API 6FA |
압력 등급: | ASME/ANSI B16.34 |
검사 및 테스트 | API598 API6D ISO5208 |
플랜지 끝: | ASME/ANSI B16.5 및 B16.47 ASME B16.42 AWWA C207 ISO7005 DIN28533 DIN EN 1092 DIN2501 JIS B 2220 |
1. 공간 절약형 디자인: 비상승 스템을 사용하면 기존 밸브가 들어갈 수 없는 제한된 공간에도 설치할 수 있습니다.
2. 제로 유지보수 작업: 자체 윤활 구성품과 내부식성 재료로 인해 일상적인 유지 관리가 필요하지 않습니다.
3. BS5163 준수: 영국 표준을 완벽하게 준수하여 신뢰성과 호환성을 보장합니다.

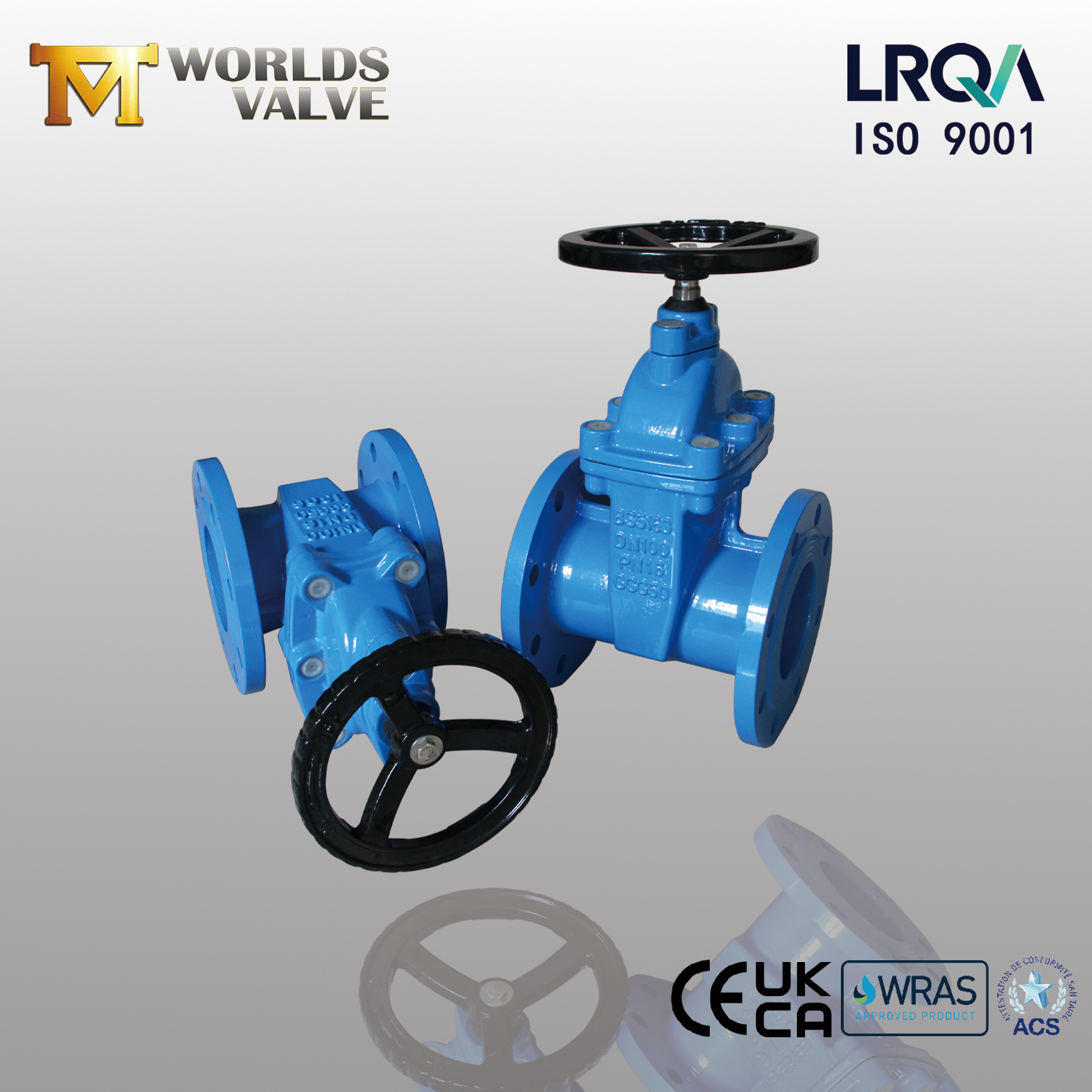

4. 국제 인증: CE, UKCA 및 WRAS 승인으로 글로벌 프로젝트 사양이 용이해졌습니다.
5. 연장된 서비스 수명: 견고한 구조와 탄력 있는 좌석으로 **20년 이상** 안정적인 서비스 보장
6. 사용자 정의 가능: OEM 요구 사항에 맞게 수정된 코팅, 스템 확장 및 특수 구성
시립 수도 시스템: 메인라인 차단 밸브, 유통 네트워크 및 저장소 제어
화재 예방: 스프링클러 시스템, 소화전 공급 라인 및 소방 물 탱크
물 처리: 펌핑 스테이션, 여과 플랜트 및 화학 물질 투여 시스템
공업용수: 냉각수 회로, 공정수 라인 및 폐수 제어
건축 서비스: 지하 밸브 챔버, 라이저 시스템 및 기계실
제한된 공간과 수직 설치를 위해 특별히 설계된 이 BS5163 게이트 밸브는 컴팩트한 디자인과 물 및 화재 방지 애플리케이션을 위한 안정적인 차단 성능을 결합합니다.
