AWWA C504 표준이있는 U 자 모양 나비 밸브

Tianjin Worlds Valve Co., Ltd. 개척자 U-Shape Butterfly Valves AWWA C504 Standard를 준수하는 시립 수송, 유통 메인 및 화재 보호 시스템의 흐름 효율을 최적화하도록 설계되었습니다. 공기 역학적으로 고급 U- 프로파일 디스크와 풀 AWWA C504 규정 준수를 특징으로하는이 밸브는 난류를 35% 줄이면서 묻히거나 지상 설치에서 제로 활성화 성능을 보장합니다.

모델：
CBF01-TU03
제품 브랜드：
OEM|ODM

수량：
가용성 상태:





귀하의 메시지 바구니에 담기

제품 설명

소개:

1. U 자형 디스크 설계

-유체 역학적으로 최적화 된 U-profile은 기존 디스크에 비해 머리 손실을 18-22% 감소시켜 긴 파이프 라인에서 펌핑 에너지 비용을 줄입니다.

2. 전체 AWWA C504 준수

-Awwa C550 당 연성 철체 (ASTM A536), EPDM 시트 및 퓨전 결합 에폭시 코팅 (FBE)을 사용한 클래스 150B (175 PSI) 작동 인증.

3. 유지 보수 구조 제로

-자체적으로 윤활 복합 베어링 및 트리플 밀봉 된 316L SS 줄기는 모래/자갈 환경에서 그릿 유입을 방지합니다.

- 시각적 위치 확인을위한 OS & Y 설계.

4. 매장 된 서비스 준비

- 확장 된 ISO 5211 액추에이터 패드는 밸브 박스 설치 용 기어 연산자 또는 액추에이터를 지원합니다.

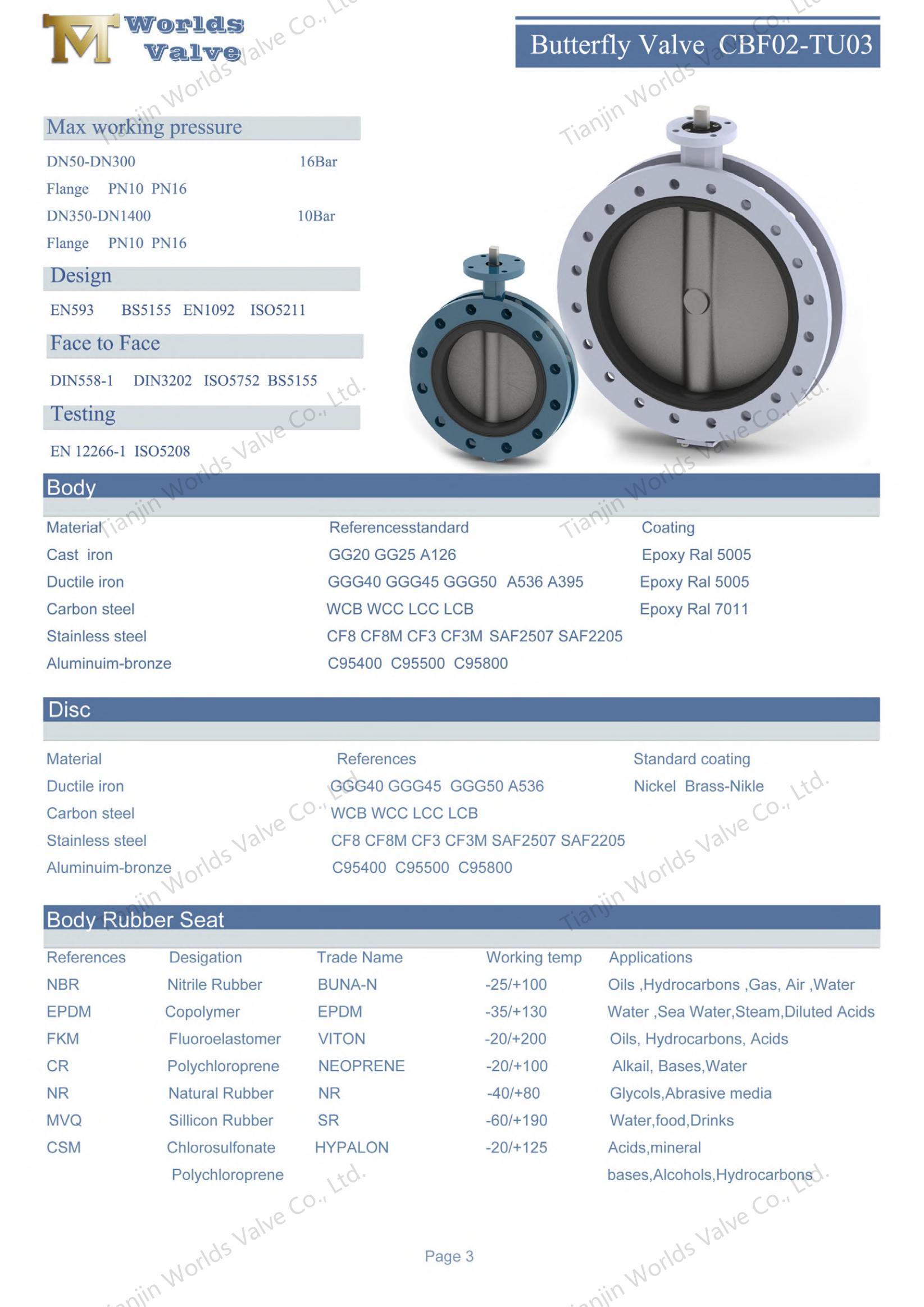

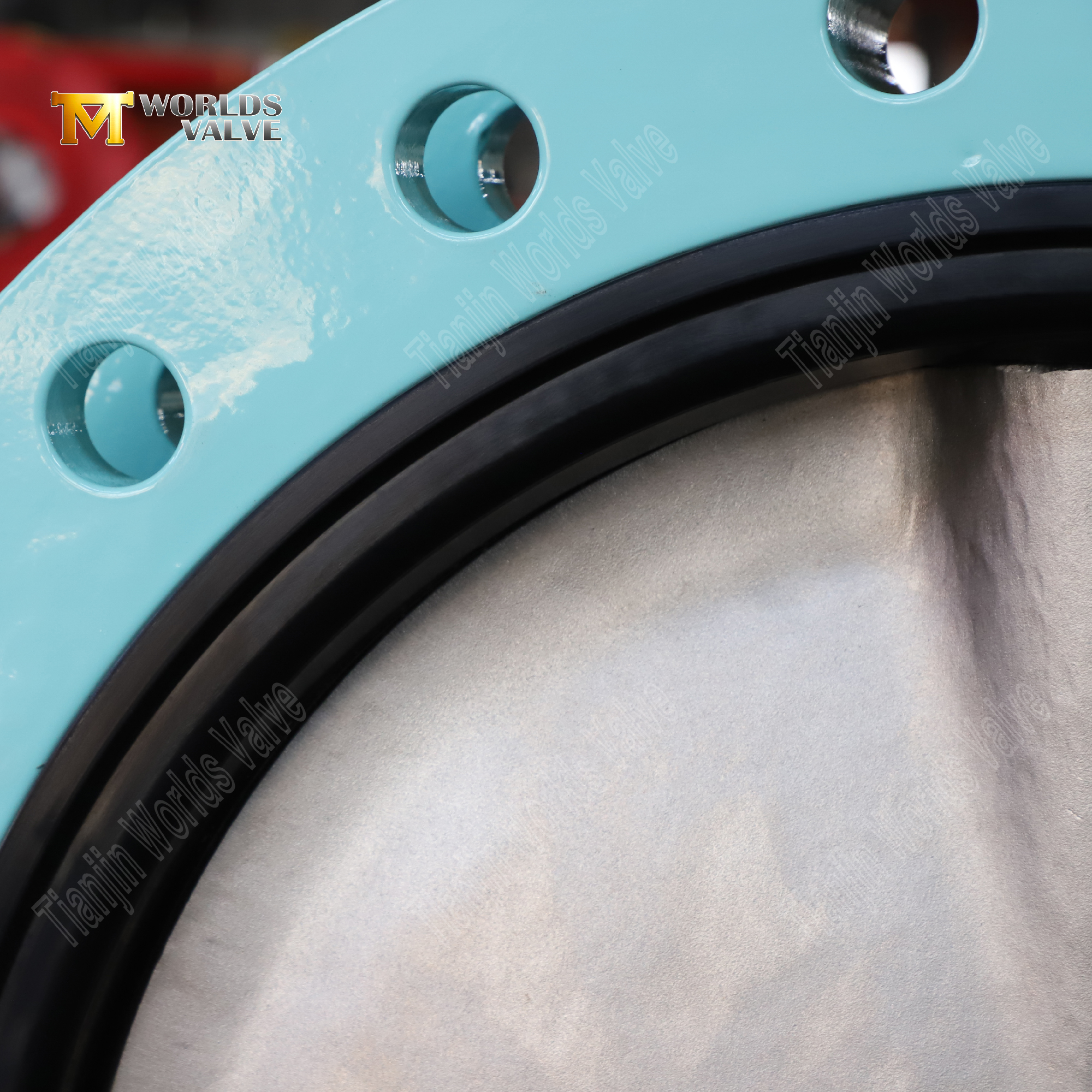

AWWA C504 Standard-1 (1)이있는 U 자 모양 나비 밸브

경쟁적인 차별화

에너지 절약 : U 자 모양 CFD에서 최적화 된 설계는 펌프 OPEX를 매년 8-12% 줄입니다.

AWWA 특정 사용자 정의 : STEM 확장, 코팅 시스템 (폴리 우레탄 옵션) 또는 플랜지 드릴링 (AWWA C207 클래스 D/E)을 수정합니다.

빠른 배포 : 밸브, 기어 연산자 및 매장 서비스를위한 키트 어댑터가있는 사전 조립 키트.

AWWA C504 표준 -1 (2)가있는 U 자 모양 나비 밸브

기술 매개 변수 ：

크기	DN32-DN600	DN650-DN2000
작동 압력	16bar	10bar
껍데기	24bar	15bar
밀봉하다	18bar	11bar
작동 온도	-20 ℃ ~+120 ℃
운영 환경	밸러스트 및 빌지 시스템 화학적 처리 담수화 식물 드릴링 리그 식수 마른 가루 음식과 음료 가스 공장 havc 광업 산업 제지 산업 모래 취급 해수 설탕 산업 열 기술 수처리 폐수
운전 방법	손 지렛대 웜 기어 전기 같은 영적인

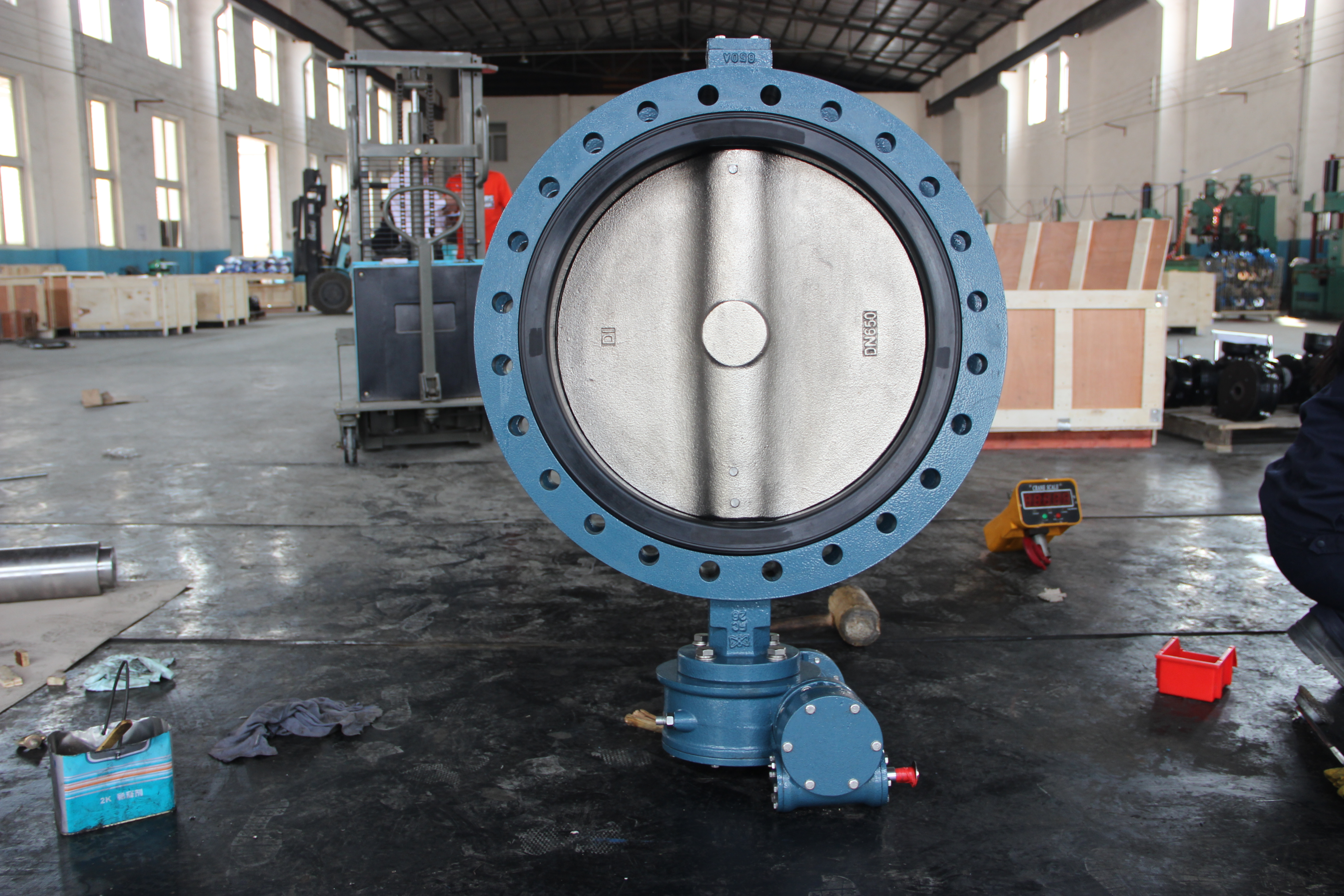

AWWA C504 표준 -2 (3)가있는 U 자 모양 나비 밸브

주요 자료 :

이름	재료
몸	주철 연성 철 탄소강 스테인레스 스틸 Al-Bronze
디스크	연성 철 탄소강 스테인레스 스틸 Al-Bronze
샤프트	스테인레스 스틸 모넬 K500
Seat	분나 NBR EPDM 비튼 ptfe 테플론 Hepdm 네오프렌 hypalon 천연 고무
