CBF02-TF01
OEM | ODM | WDS
| 수량： | |
|---|---|

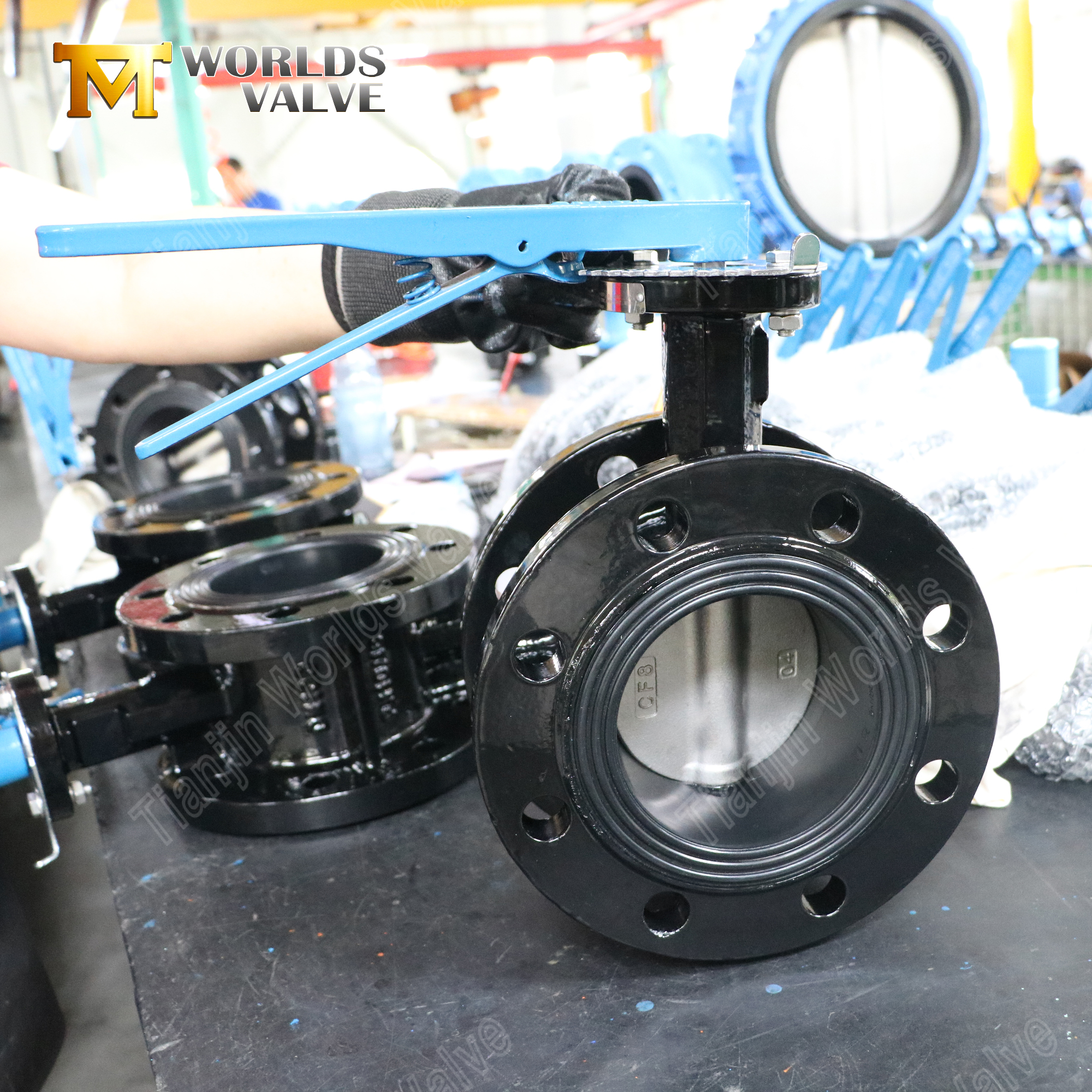

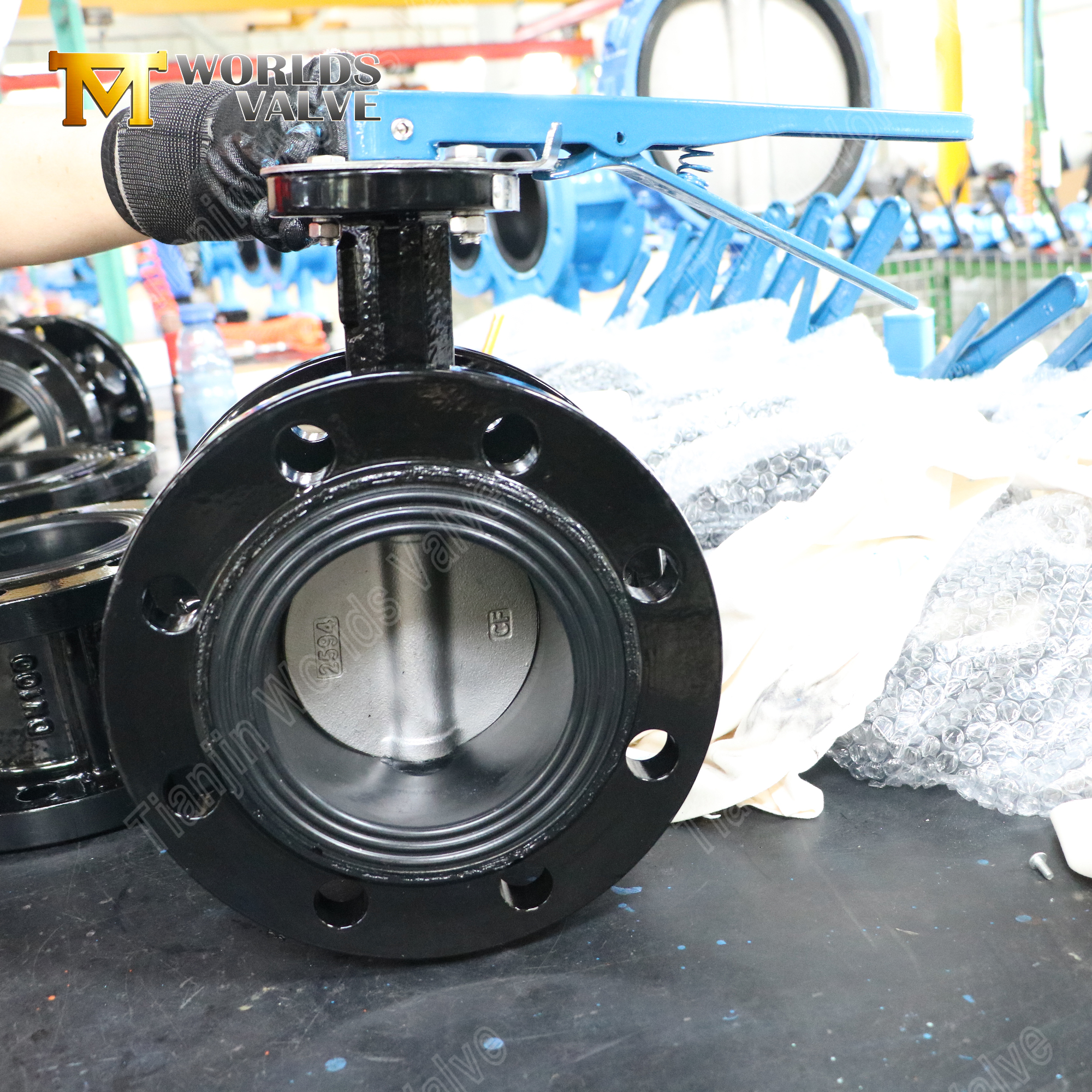

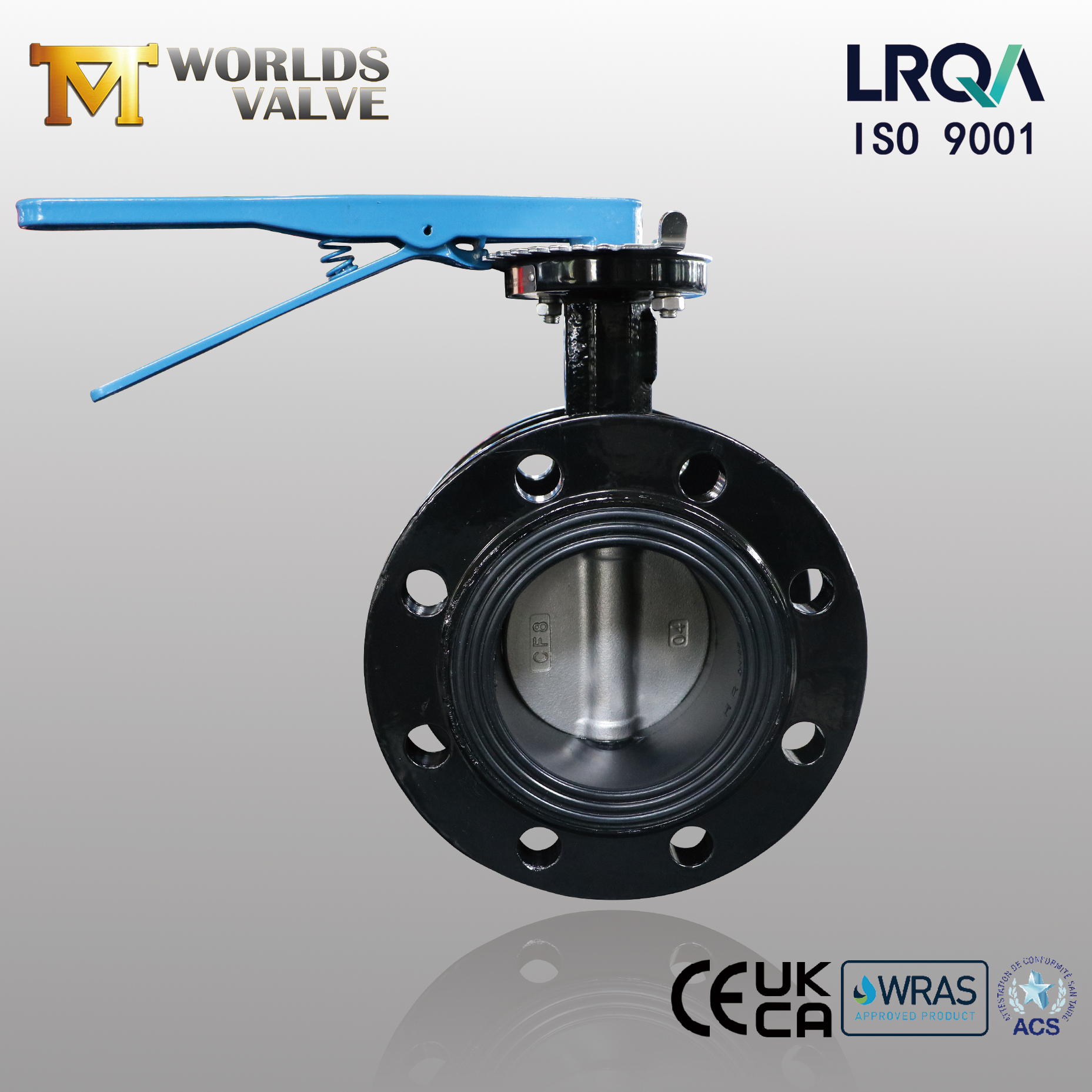

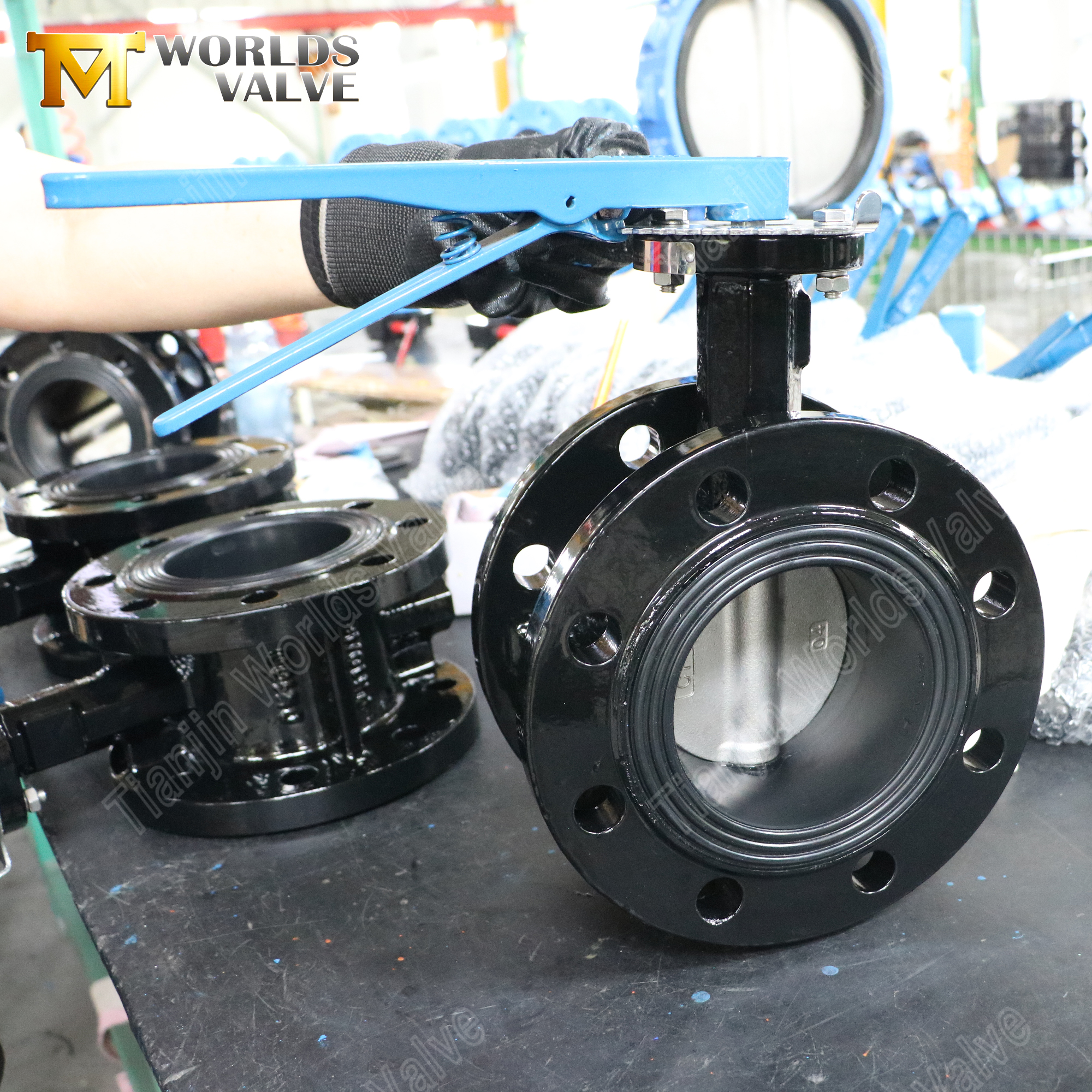

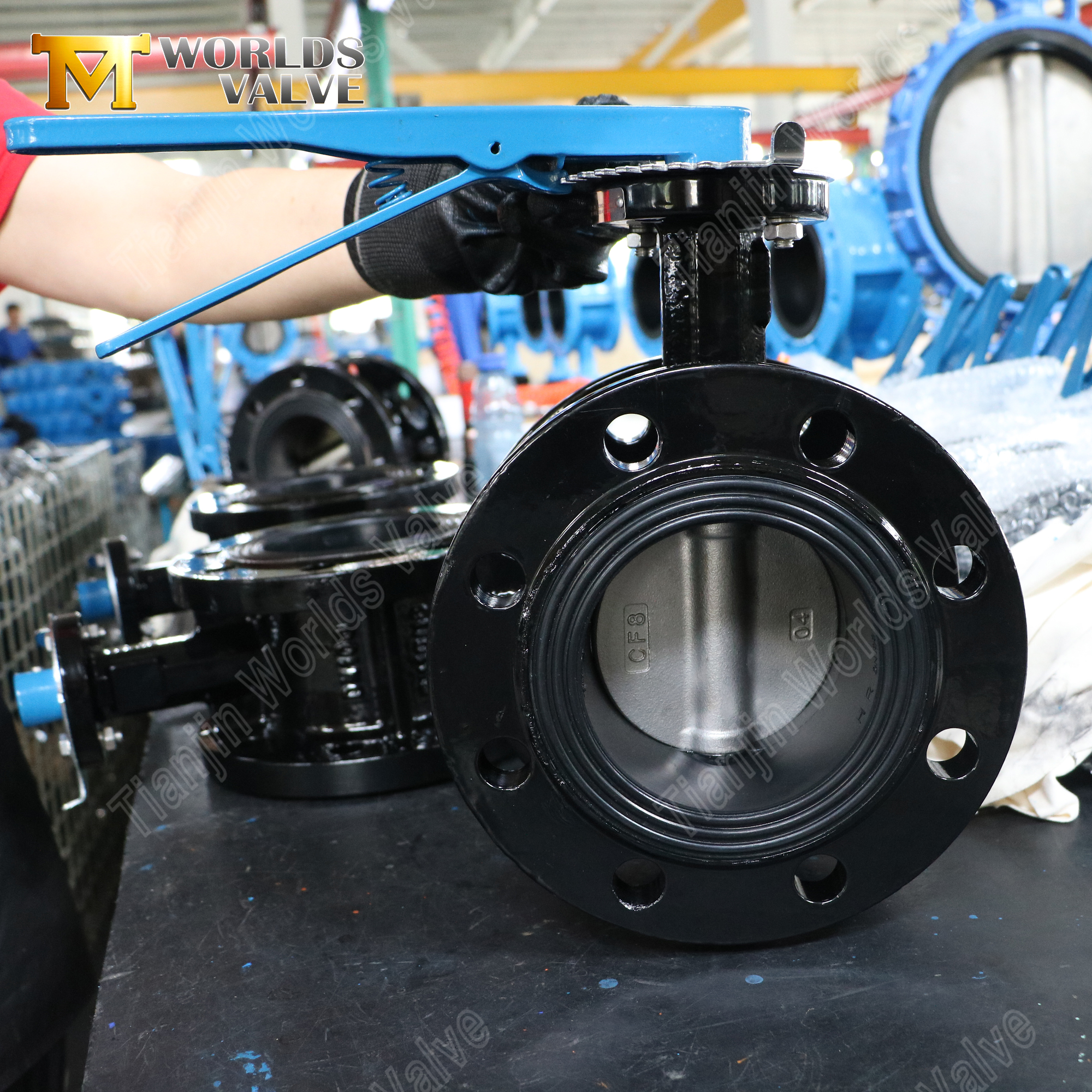

더블 버터플라이 밸브 | 연성 철 몸체 | CF8 디스크 | 가황 고무 시트 | ISO 5211
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 공급업체
CBF02-TF01 - 상세 제품 정보
이 모델은 다음 매개변수로 구성됩니다. 아래 나열된 모든 항목은 귀하의 특정 요구 사항에 맞게 맞춤화할 수 있습니다.

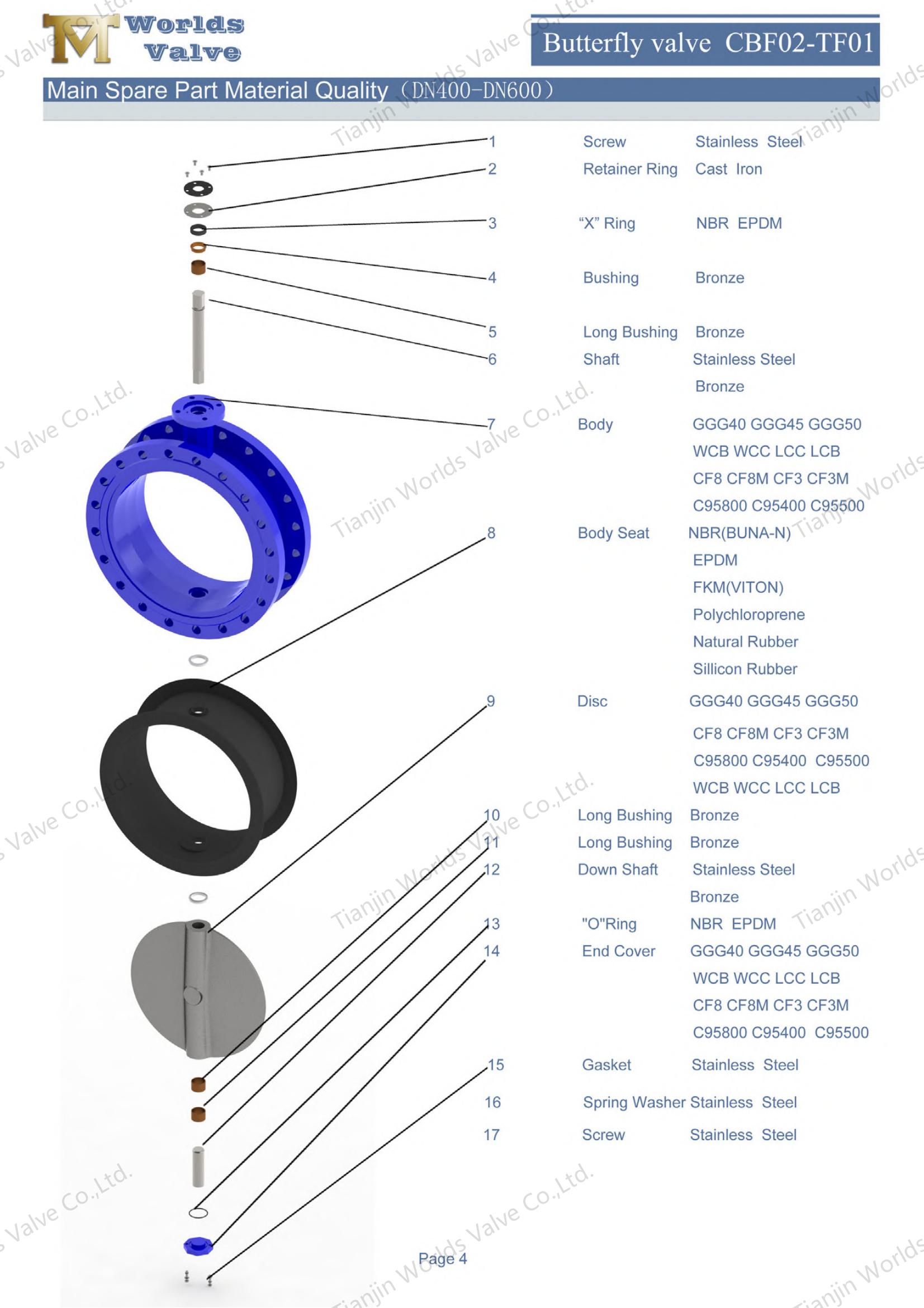

매개변수 | 사양(본 모델) | 맞춤화 가능 |
본체 재질 | 연성이 있는 철(GGG40/500-7) | 회주철(ASTM A126 클래스 B), WCB, CF8, CF8M, 듀플렉스, 슈퍼 듀플렉스 |
디스크 재질 | CF8 (304) | CF8M(AISI 316), 알루미늄 청동, 이중, 코팅 연성철, PTFE 캡슐화 |
줄기 재료 | SS420 (AISI 420) | SS304, SS316, 모넬 K500 |
시트 재질 | EPDM–온도: -20℃~+120℃ | NBR, Viton/FKM, PTFE, 하드 백업 시트(금속 지지) |
압력 등급 | PN16 | PN6, PN10; PN25; 클래스 150;클래스 300; JIS 10K/16K |
크기 범위 | DN50–DN2000(2″–80″) | 요청 시 모든 중간 크기 제공 가능 |
연결 종료 | 이중 플랜지 | 러그형, 웨이퍼형, 그루브 엔드 |
코팅 | 에폭시 수지, RAL 9005, 250μm 두께 | 모든 RAL 색상, 맞춤형 두께, 부식 방지 코팅 |
상단 플랜지 | ISO 5211 | 다양한 액추에이터 인터페이스에 맞게 맞춤화 가능 |
작업 | 수동 | 기어 작동기, 전기, 공압, 유압, 체인 휠 |
1. 핀리스 디스크 설계 - 우수한 위생성 및 내식성
잔해가 있을 틈이 없음 - 핀을 사용하여 디스크를 스템에 고정하는 기존 디스크 설계와 달리 핀 없는 설계는 잔해, 박테리아 또는 부식성 매체가 축적될 수 있는 노출된 틈과 구멍을 제거합니다.
부식 트래핑 방지 – 핀 구멍과 틈새는 공식 및 틈새 부식이 발생하는 일반적인 장소입니다. 핀이 없는 디자인은 이러한 취약한 지점을 제거하여 공격적인 환경에서 디스크 및 스템 수명을 크게 연장합니다.
손쉬운 유지 관리 - 핀이 부식되거나 느슨해지지 않아 유지 관리가 단순화되고 서비스 오류 위험이 줄어듭니다.

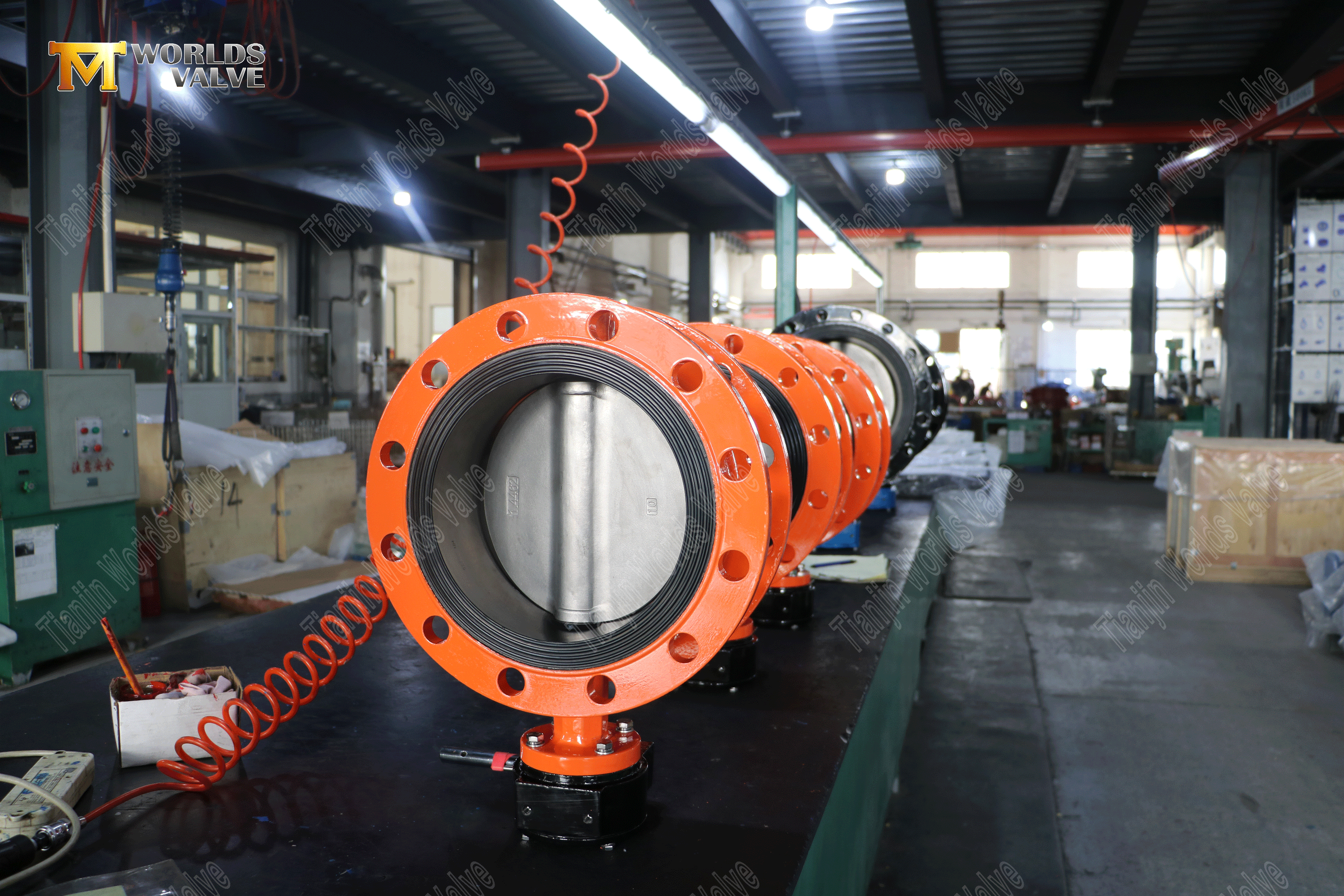

2. 이중 플랜지 연결 - 최대 강성
양쪽 끝의 일체형 플랜지 – 밸브는 양쪽의 짝을 이루는 파이프 플랜지에 직접 볼트로 고정되어 가장 안전하고 견고한 연결을 제공합니다.
양방향 막다른 서비스 – 밸브가 닫혀 있고 밀봉된 상태에서 양쪽 파이프 섹션의 격리 및 제거를 지원합니다.
더욱 쉬운 정렬 – 일체형 플랜지는 복잡한 정렬 절차 없이 파이프라인 플랜지 사이의 장착 및 센터링을 단순화합니다.
3. 본체 재질-연성철(GGG40)
고강도 – 연성이 있는 철은 회주철에 비해 약 2배의 인장 강도를 제공하여 압력 서지 상황에서도 안정적인 성능을 제공합니다.
충격 저항 -구상 흑연 구조는 기계적 충격과 진동을 견디는 뛰어난 인성을 제공합니다.
부식 방지 - 표준 에폭시 코팅(최소 250μm)과 결합하여 본체는 물과 폐수 서비스에서 부식을 방지합니다.
4. 디스크 재질 – CF8 스테인리스 스틸(AISI 304)
우수한 내식성 -CF8은 물, 순한 화학 물질 및 대기 노출의 산화 및 부식에 대한 안정적인 저항성을 제공합니다.
무독성 및 안전 – 음용수 및 일반 서비스 용도에 적합합니다.
내구성 및 경량 – 원활한 작동을 위해 디스크 무게를 관리할 수 있게 유지하면서 우수한 기계적 강도를 제공합니다.
5. 시트 재질 – 가황 EPDM 고무
제로 누출 경로 – 시트와 밸브 본체 사이에 틈이나 틈새 없이 본체에 화학적으로 결합되어 잠재적인 누출 경로를 제거합니다.
금속의 완전한 절연 - 가황 라이너는 모든 젖은 금속 표면을 완전히 캡슐화하여 공정 유체로부터 연성 철 본체를 완전히 절연합니다.
플랜지 개스킷 제거 – 가황 처리된 시트는 밸브 본체의 외부 가장자리까지 확장되어 통합 플랜지 씰 역할을 하며 고장날 부품이 하나 줄어듭니다.
6. ISO 5211 상단 플랜지 – 자동화 준비 완료
표준화된 인터페이스 - ISO 5211 장착 패드를 사용하면 향후 전기, 공압 또는 유압 액추에이터를 쉽게 설치할 수 있으며 맞춤형 브래킷이나 수정이 필요하지 않습니다.
핸드 레버 작동 - 위치 잠금용 잠금 플레이트가 포함되어 있어 4인치 밸브에 대한 간단하고 안정적인 수동 제어가 가능합니다.
손쉬운 업그레이드 경로 – 시스템에 자동화가 필요한 경우 핸드 레버를 제거하고 액추에이터에 볼트를 고정하기만 하면 됩니다. 밸브는 이미 준비되어 있습니다.
견고한 구조와 완벽하게 사용자 정의 가능한 재료 옵션 덕분에 이 이중 플랜지 버터플라이 밸브는 다양한 산업 분야에서 널리 활용됩니다.
물 공급 및 분배 – 시립 수도 본관, 펌프장, 분배 네트워크.
폐수 처리 – 하수관, 처리장, 폐수 시스템.
HVAC 시스템 – 냉수, 온수, 냉각탑 시스템.
화학 처리 –부식성 유체, 산, 알칼리(CF8 디스크 및 가황 시트 포함).
식음료 – 틈새 없는 디자인이 중요한 위생 응용 분야.
산업 공정 – 일반 산업용 수관, 냉각수, 공정 유체.
1. LRQA 인증 품질 - 당사의 ISO 9001:2015 인증은 전 세계적으로 신뢰받는 인증 기관인 LRQA에서 발행하여 지속적인 개선과 위험 관리에 대한 당사의 의지를 입증합니다.
2. 핀리스 디스크 설계 전문성 – 당사는 틈과 부식 트랩을 제거하는 핀리스 디스크 설계를 전문으로 하며 까다로운 응용 분야에 탁월한 위생과 수명을 제공합니다.
3. 교체 가능한 시트 전문성 – 당사의 현장 서비스 가능한 시트 설계는 라인에서 밸브를 제거하지 않고도 EPDM 시트를 교체할 수 있어 가동 중지 시간과 유지 관리 비용이 줄어듭니다.
4. 가황 시트 전문가 - 당사의 본체 결합 가황 시트 설계는 누출 없는 밀봉을 제공하고 별도의 플랜지 개스킷이 필요하지 않아 설치 시간과 잠재적인 실패 지점을 줄여줍니다.
5. 완전 맞춤화 – 재료, 플랜지 표준(ANSI, DIN, JIS, BS), 코팅(모든 RAL 색상), 액추에이터 – 우리는 귀하의 사양에 맞춰 제작합니다.
6. 19년 이상의 수출 경험 – 유럽, 미주, 중동 및 동남아시아를 포함한 50개 이상의 국가에 대한 원활한 물류 및 판매 후 지원.
7. 100% 추적성 - 모든 밸브에는 재료 인증서와 압력 테스트 보고서가 함께 제공됩니다. 예외는 없습니다.
8. 빠른 처리 – 전담 프로젝트 관리자; 일반적인 리드타임은 15~40일입니다. 천진 공장 견학을 환영합니다.
4인치 구성, 다양한 크기, 자동화된 작동 또는 대규모 프로젝트를 위한 완전한 밸브 패키지가 필요하든 당사는 귀하의 사양에 맞게 제작할 준비가 되어 있습니다.
간단히 우리에게 보내주십시오:
필요한 크기 및 압력 등급
미디어 유형 및 작동 온도
선호하는 소재 조합(바디/디스크/시트)
액추에이터 유형(수동, 기어, 전기, 공압, 유압)
플랜지 표준 및 드릴링(ANSI, DIN, JIS, BS)
목표수량 및 도착항
우리 팀은 견적 및 엔지니어링 제안을 통해 24시간 이내에 응답할 것입니다.
우리는 또한 공장 방문을 환영합니다. 중국 천진에서 귀하의 밸브를 어떻게 제조하는지 직접 방문해 보십시오.
지금 연락하셔서 함께 밸브를 만들어 보세요.
