CBF02-TU03V
OEM | ODM | WDS
| 수량： | |
|---|---|

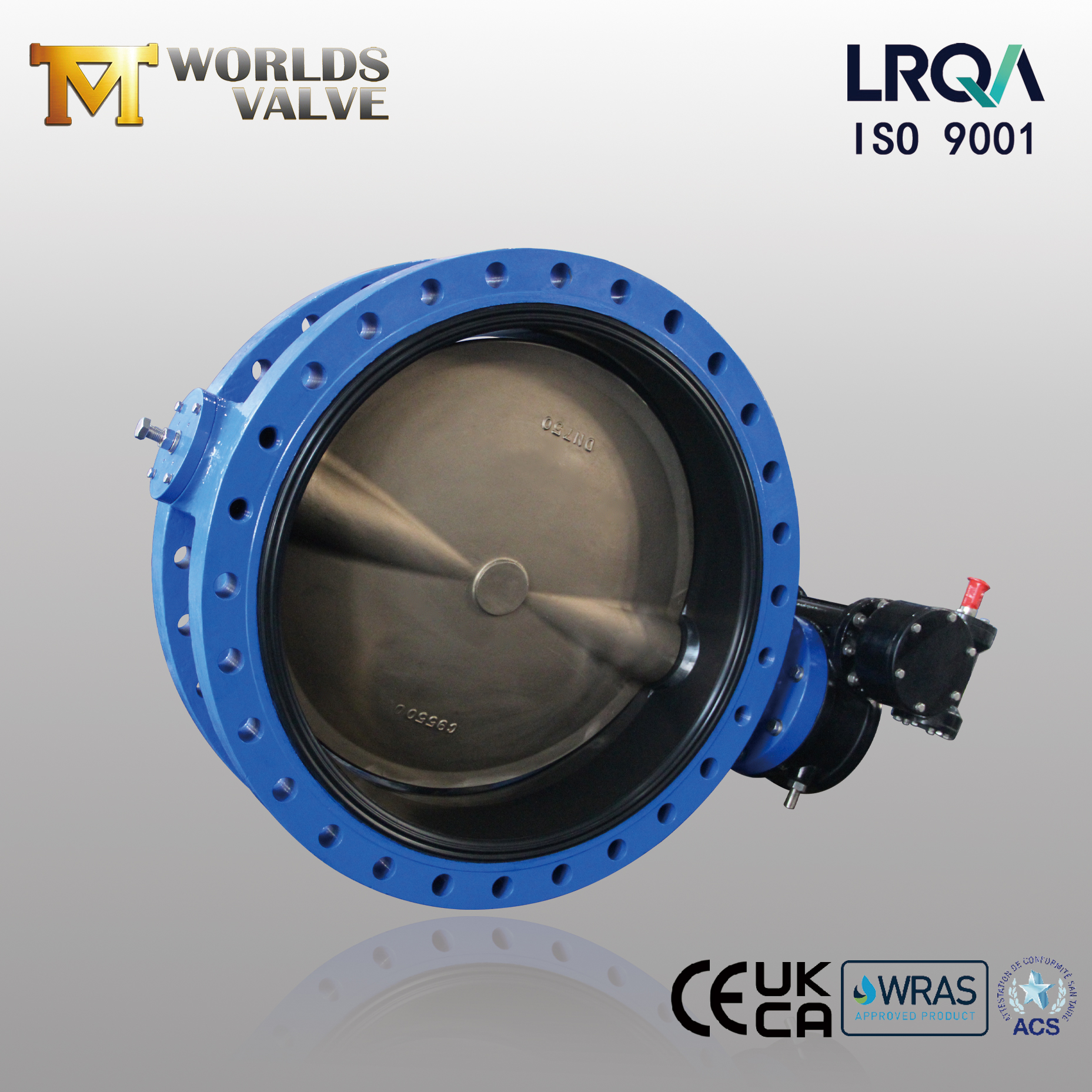

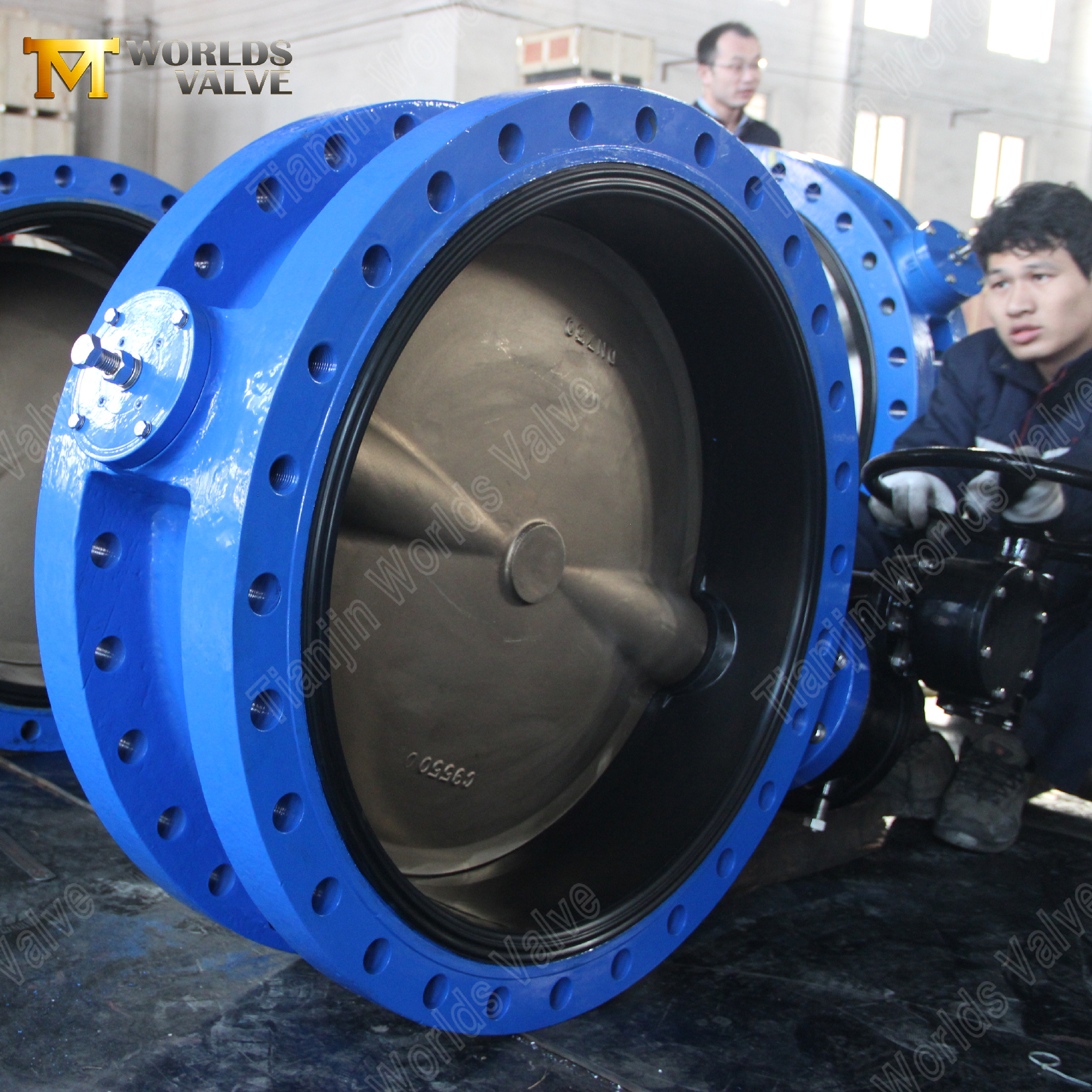

Tianjin Worlds Valve Co., Ltd.는 WCB 탄소강 본체, C95500 니켈-알루미늄 청동 디스크, SS316 스템 및 EPDM 시트를 갖춘 30인치(DN750) U형 플랜지 버터플라이 밸브를 선보이며 모두 클래스 150 서비스 등급을 받았습니다. 이 대구경 밸브는 내식성, 고강도 및 안정적인 밀봉이 중요한 해양, 해수 냉각, 담수화 및 산업 응용 분야에 맞게 설계되었습니다.
Tianjin Worlds Valve Co., Ltd.는 ISO 9001 인증 품질 관리 시스템에 따라 운영되며 요청 시 CE, UKCA, WRAS 및 ACS 인증 제품을 공급할 수 있습니다. 우리는 중국에 본사를 둔 OEM/ODM 제조업체로서 고객 사양에 맞게 밸브를 엄격하게 생산하고 모든 주문에 대해 전체 문서(밀 테스트 보고서 및 압력 테스트 보고서가 포함된 재료 인증서)를 제공합니다.

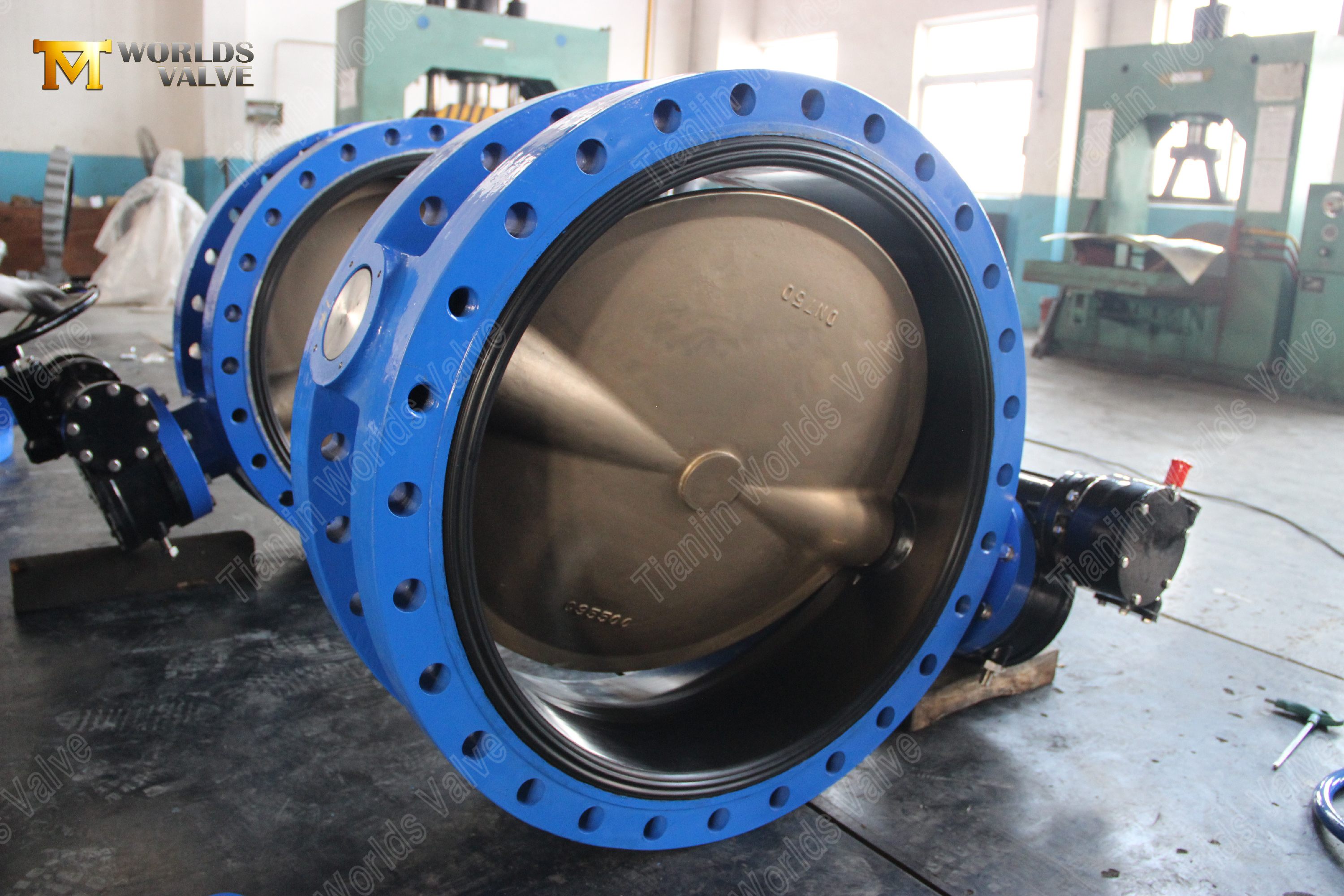

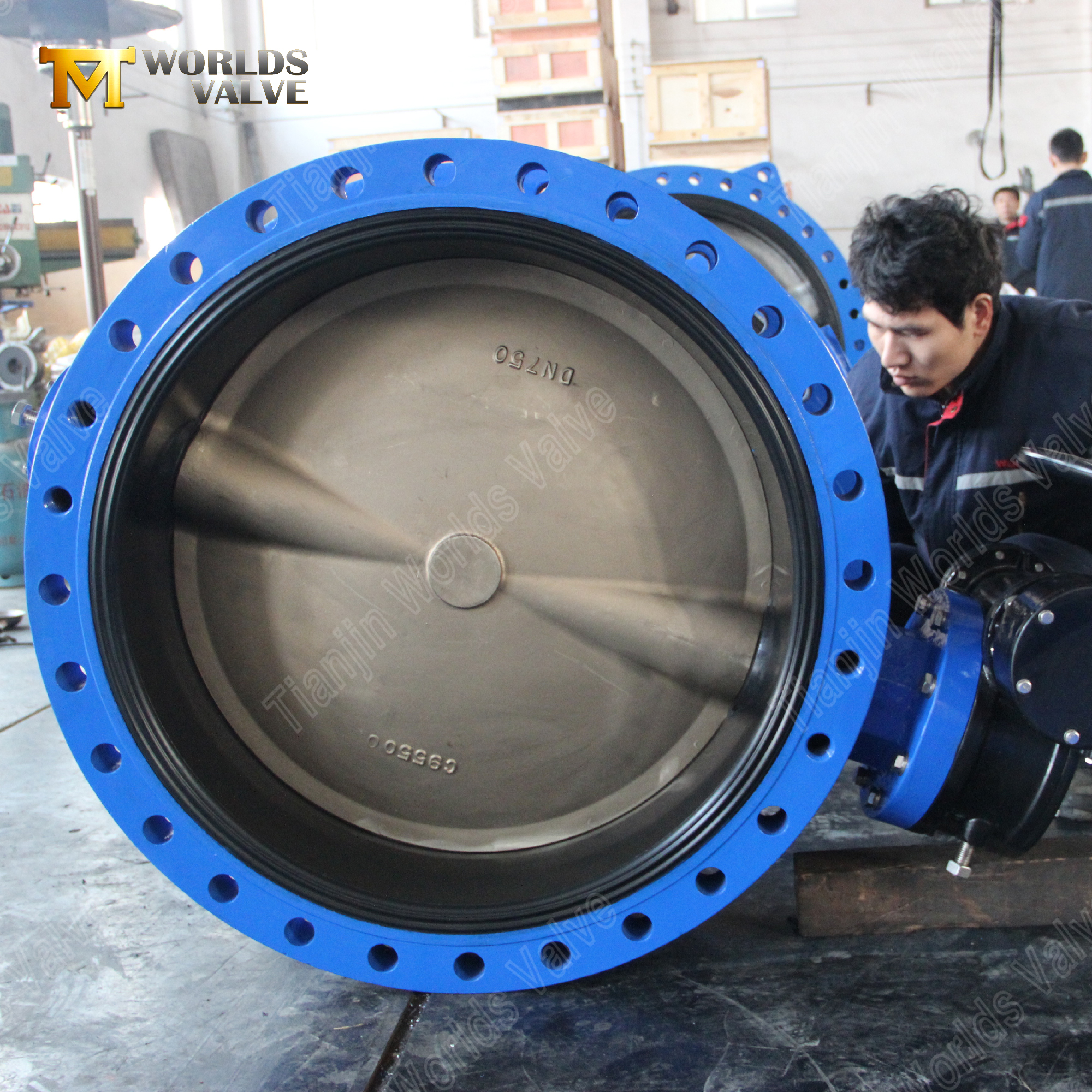

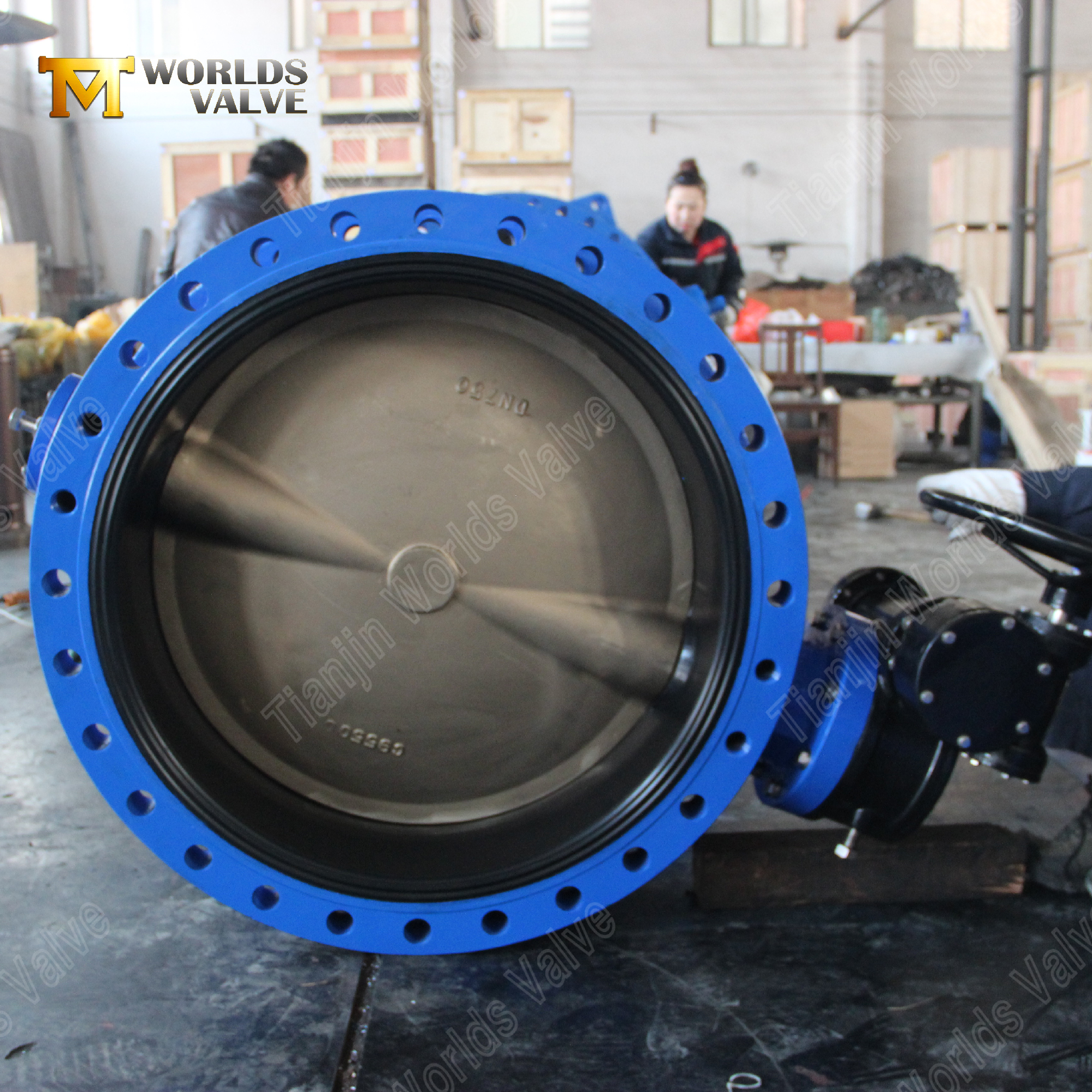

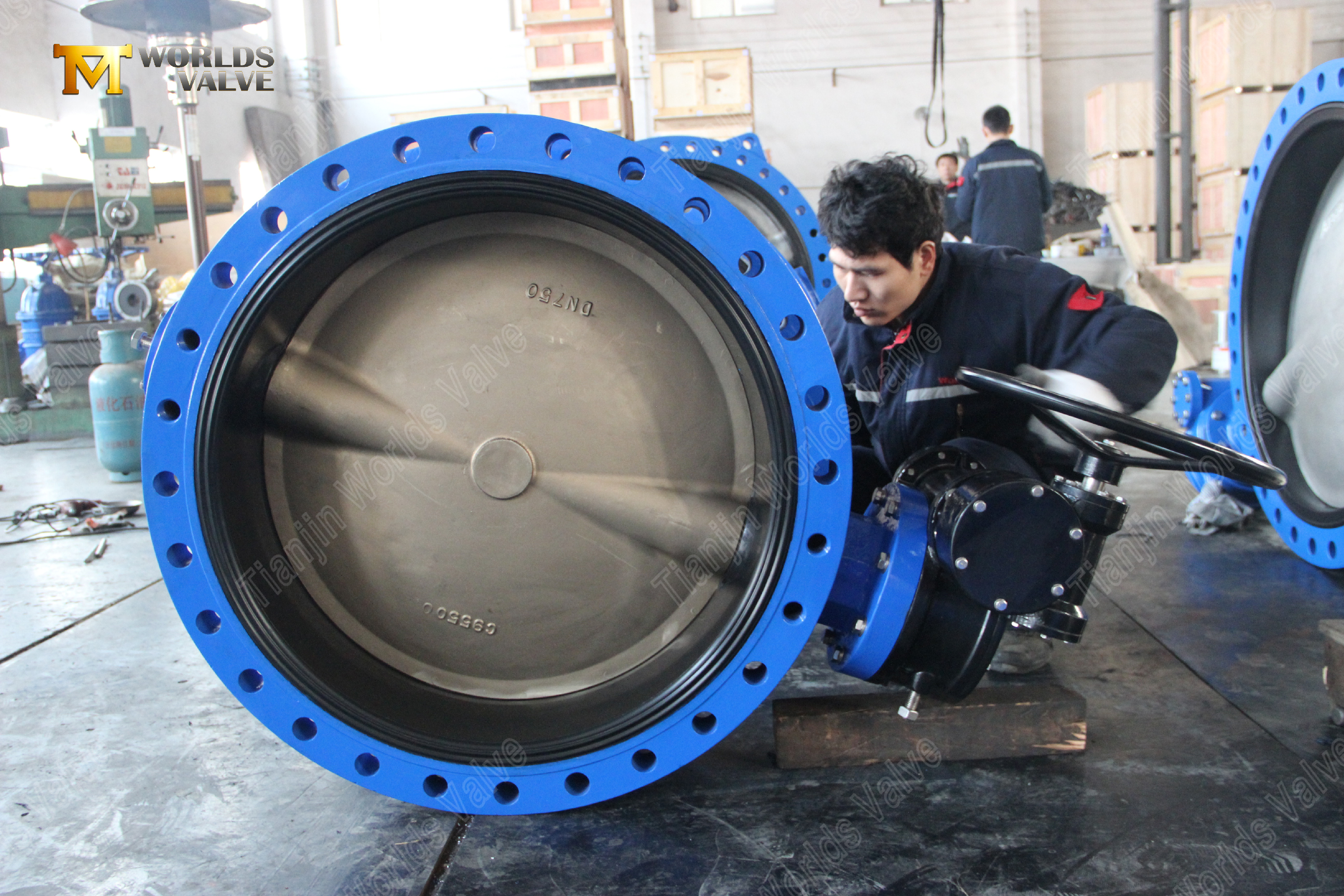

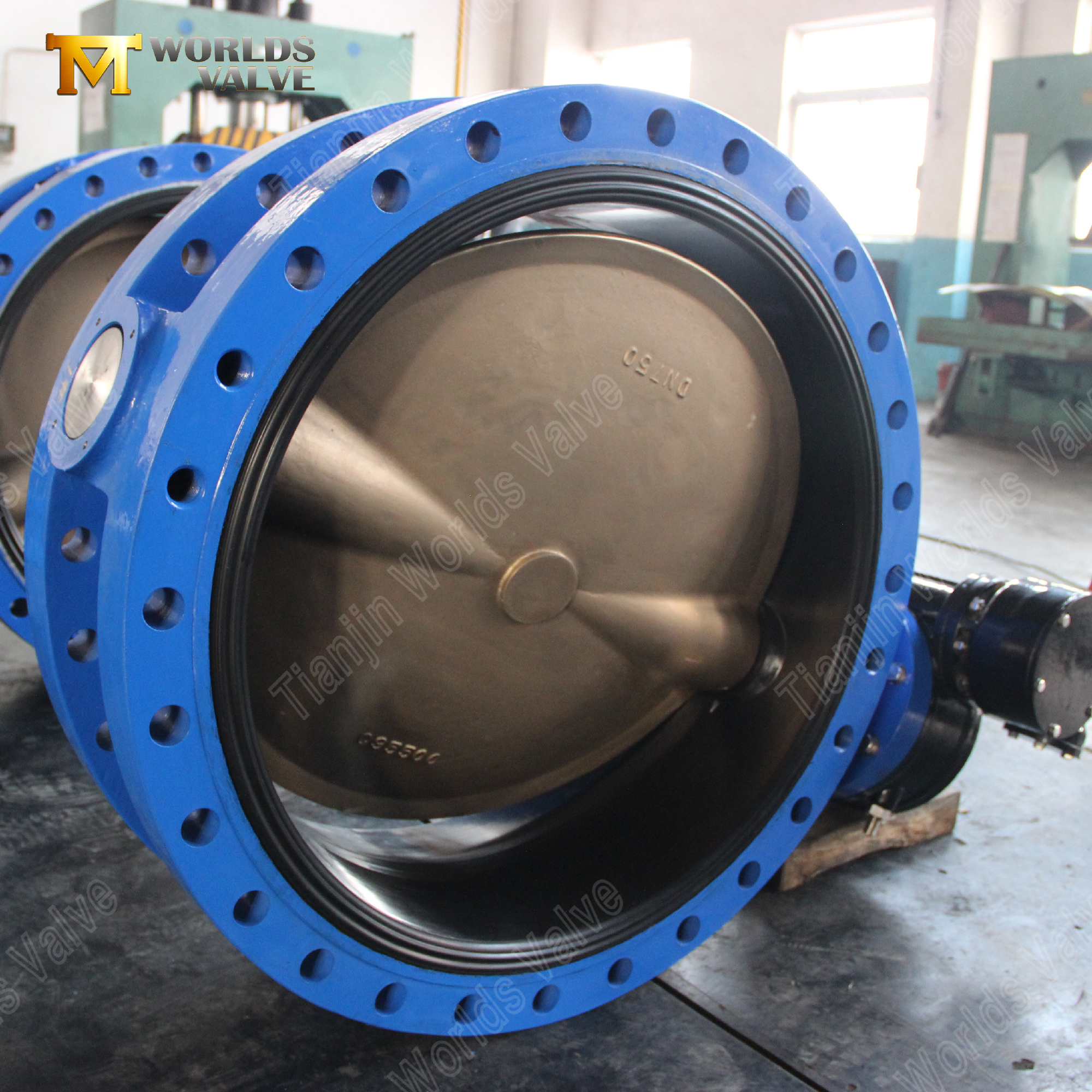

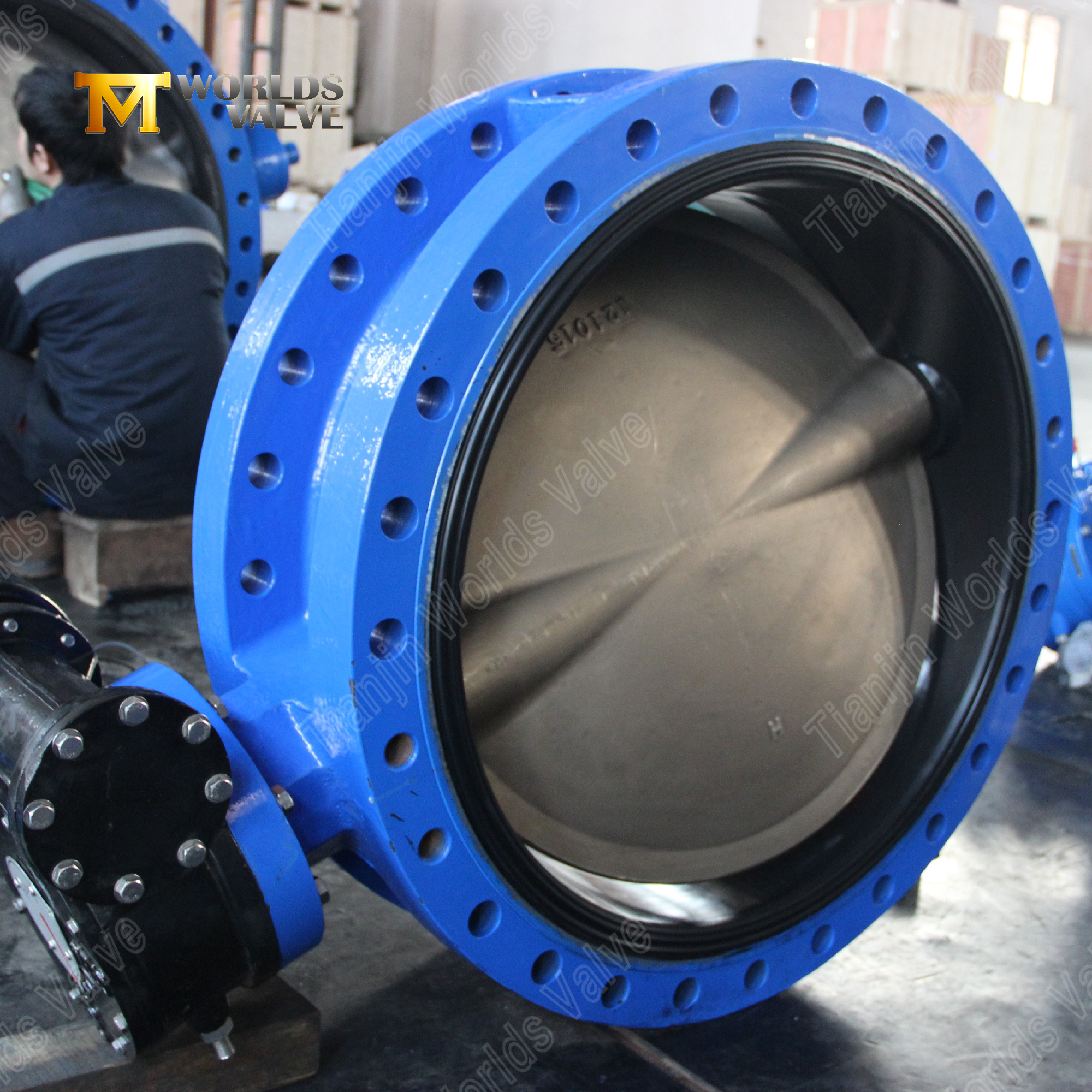

30" U형 플랜지 버터플라이 밸브 | C95500 알루미늄 청동 디스크 | SS316 스템 | EPDM 시트 | WCB 본체 | 클래스 150
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 공급업체
CBF02-TU03V - 상세 제품 정보

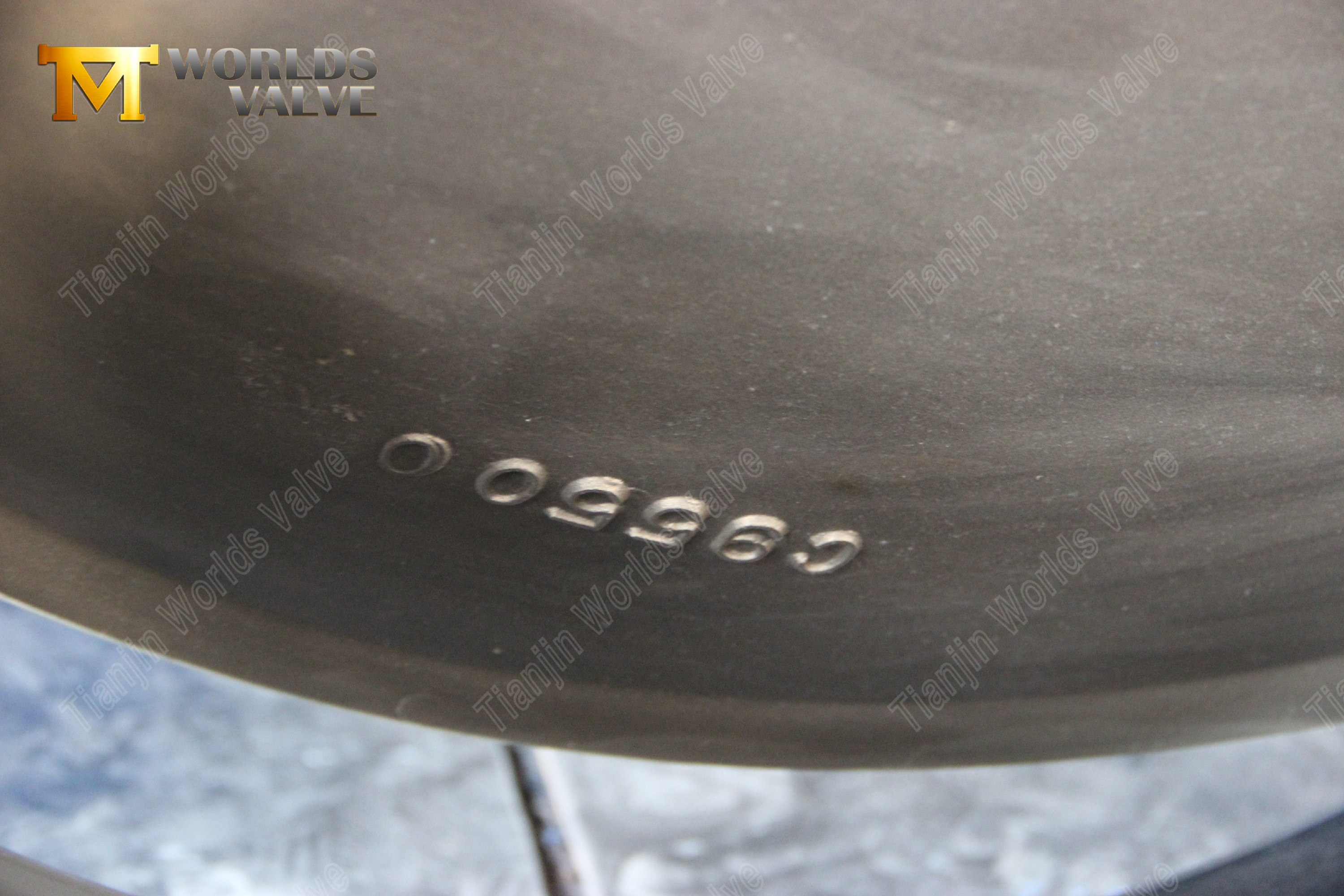

1. C95500 알루미늄 브론즈 디스크 - 우수한 해수성 및 내식성
C95500 니켈-알루미늄 청동은 탁월한 해수 내식성을 제공하며 캐비테이션 및 침식에 대한 저항력이 있습니다.
인장 강도 범위는 90~110ksi(620~758MPa)로 표준 316 스테인리스강 강도의 두 배 이상입니다.
해수 부식, 열, 마모 및 큰 충격 조건에 대한 저항력이 뛰어납니다.
400°C 이하의 온도에서 안정적인 기계적 특성.
해양, 연안, 담수화 및 공격적인 화학 환경에 이상적입니다.
2. U형 플랜지형 WCB 본체 - 고강도 및 강성
일체형 U형 본체 설계는 높은 강도를 제공하고 상당한 파이프라인 응력을 견딜 수 있습니다.
WCB 탄소강(ASTM A216 등급 WCB)은 -29°C ~ +425°C의 온도 범위와 485MPa의 최소 인장 강도를 제공합니다.
일체형 플랜지 끝은 영구 설치 및 최종 서비스에 적합한 견고하고 누출 방지 연결을 제공합니다.
에폭시 코팅(모든 RAL 색상)은 탁월한 외부 부식 방지 기능을 제공합니다.
3. SS316 스템 - 부식 방지 토크 전달
SS316(AISI 316) 스테인리스강은 해수 및 화학적 환경에서 피팅 및 부식에 대한 탁월한 저항성을 제공합니다.
까다로운 서비스 조건에서도 안정적인 토크 전달과 장기적인 내구성을 제공합니다.
원활한 작동과 최소한의 마모를 위해 정밀 가공되었습니다.
4. 물과 해수 서비스를 위한 EPDM 시트 – 버블 밀봉
EPDM은 물, 해수 및 약한 화학 물질 서비스에 대해 누출 없음(클래스 VI) 밀봉 기능을 제공합니다.
물, 증기, 오존 및 노화에 대한 탁월한 내성 - 해양 및 실외 설치에 이상적입니다.
온도 범위: -20℃ ~ +120℃.
업그레이드 옵션: 공격적인 화학물질/고온용 Viton(FKM) 또는 고순도/넓은 온도 범위용 PTFE.
5. 30인치 서비스를 위한 대구경 디자인
고유량 해양 냉각수, 담수화 및 산업 응용 분야용으로 설계되었습니다.

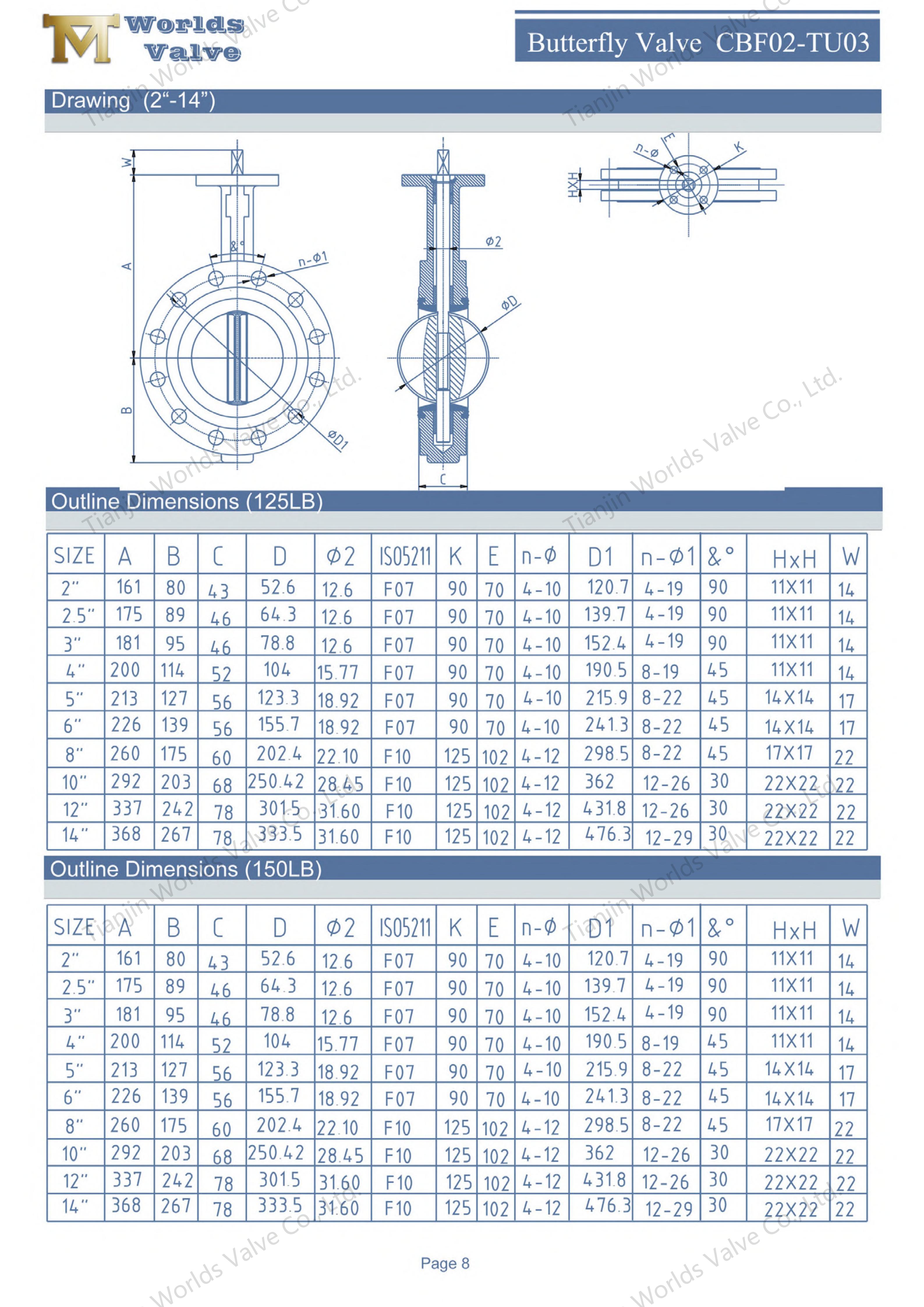

API 609 및 ISO 5752 면대면 치수를 준수합니다.
ANSI B16.5 Class 150, EN 1092 PN10/PN16 및 JIS 10K/16K와 호환되는 플랜지 드릴링.
직접 액추에이터 장착을 위한 ISO 5211 상단 플랜지.
6. 완전 맞춤형 OEM/ODM 솔루션
디스크 재질: C95500(표준), C95400, CF8, CF8M, 듀플렉스, 슈퍼 듀플렉스.
시트 재질: EPDM(표준), NBR, Viton, PTFE.
본체 재질: WCB(표준), 연성철, CF8, CF8M.
작동: 웜기어(30″ 표준), 핸드 레버, 전동 액추에이터, 공압식 액추에이터.
플랜지 표준: ANSI B16.5 클래스 150, EN 1092, JIS B2220, AS2129.
인증: ISO 9001, CE, UKCA, WRAS, ACS는 요청 시 제공됩니다.
매개변수 | 사용 가능한 옵션 |
밸브 종류 | U-섹션 버터플라이 밸브(CBF02-TU03V) |
공칭 크기 | 사용 가능한 크기(DN50-DN1400) |
디스크 재질 | C95500(알루미늄청동) |
시트 재질 | EPDM |
본체 재질 | WCB, 연성이 있는 철(에폭시 코팅 포함); CF8, CF8M, AL-B... |
에폭시 코팅 색상 | 고객 선택 가능(RAL 또는 맞춤형 색상) |
압력 등급 | PN10 / PN16 / 클래스 150LB/JIS5K/10K(맞춤형) |
상단 플랜지 | 액추에이터 장착을 위한 ISO 5211 옵션 |
적용 가능한 미디어 | 산, 알칼리, 용제, 해수, 염수, 고순도수, 화학물질 |
직접 OEM/ODM 제조업체 - 당사는 무역 회사가 아닌 자체 ISO 9001 인증 공장을 갖춘 직접 OEM/ODM 제조업체입니다. 모든 버터플라이 밸브는 귀하의 정확한 사양에 맞게 제작될 수 있습니다.
재료 전문 기술 – 당사의 C95500 알루미늄 청동 디스크와 SS316 스템 조합은 표준 316 스테인리스강 강도의 두 배 이상인 해수, 해양 및 담수화 응용 분야에 탁월한 내식성을 제공합니다.
U형 본체 설계 – 일체형 U형 본체는 높은 강도를 제공하고 상당한 파이프라인 응력을 견딜 수 있어 대구경, 고유량 시스템에 이상적입니다.
대구경 제조 능력 – 당사의 제조 경험에는 대구경 제품에 대한 엄격한 품질 관리 및 테스트를 통해 최대 DN1400(56인치)의 밸브가 포함됩니다.
인증된 품질 - 글로벌 시장 요구 사항을 충족하기 위해 요청 시 CE, UKCA, WRAS 및 ACS 인증을 받은 ISO 9001 인증을 받았습니다.
전체 문서 – 재료 인증서(밀 테스트 보고서) 및 압력 테스트 보고서가 모든 주문과 함께 제공됩니다.
글로벌 수출 경험 – 안정적인 물류 및 기술 지원을 통해 50여 개국에 밸브를 공급합니다.
경쟁력 있는 견적을 원하거나 당사 공장 방문을 원하시면 당사의 엔지니어링 팀은 표준 30인치 클래스 150 U형 플랜지 버터플라이 밸브 또는 특수 재료 또는 작동을 갖춘 완전 맞춤형 솔루션이 필요한지 여부에 관계없이 특정 매체, 온도 및 압력 요구 사항에 대해 논의할 준비가 되어 있습니다. 당사에 연락해 주시기 바랍니다 .
