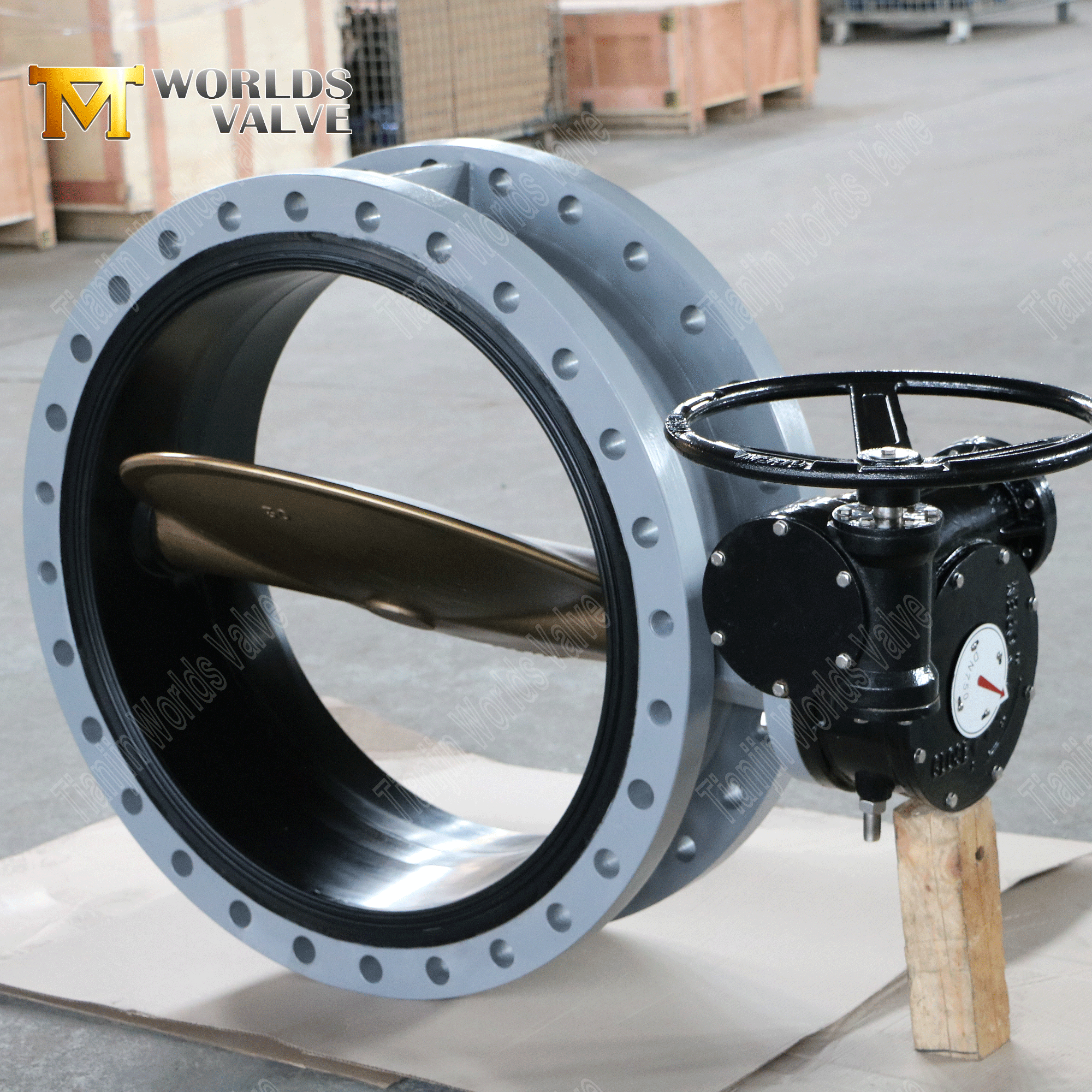

18" 슈퍼 듀플렉스 디스크 및 가황 고무 시트가 포함된 이중 플랜지 버터플라이 밸브 | ISO 5211 상단 플랜지
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 소스
CBF02-TF01- 작동 및 유지 보수 매뉴얼다운로드
이 밸브의 모든 주요 매개변수는 특정 프로젝트 요구 사항을 충족하도록 사용자 정의할 수 있습니다.
본체 재질: 연철(GGG40)이 표준 옵션으로 제공되며 외부 부식 방지를 위해 에폭시 코팅이 적용되었습니다. 코팅 색상은 고객이 선택할 수 있습니다. 모든 RAL 또는 맞춤형 색상을 지정할 수 있습니다. 요청 시 탄소강(WCB), 스테인리스강(CF8, CF8M) 또는 기타 합금과 같은 대체 본체 재질도 제공됩니다.

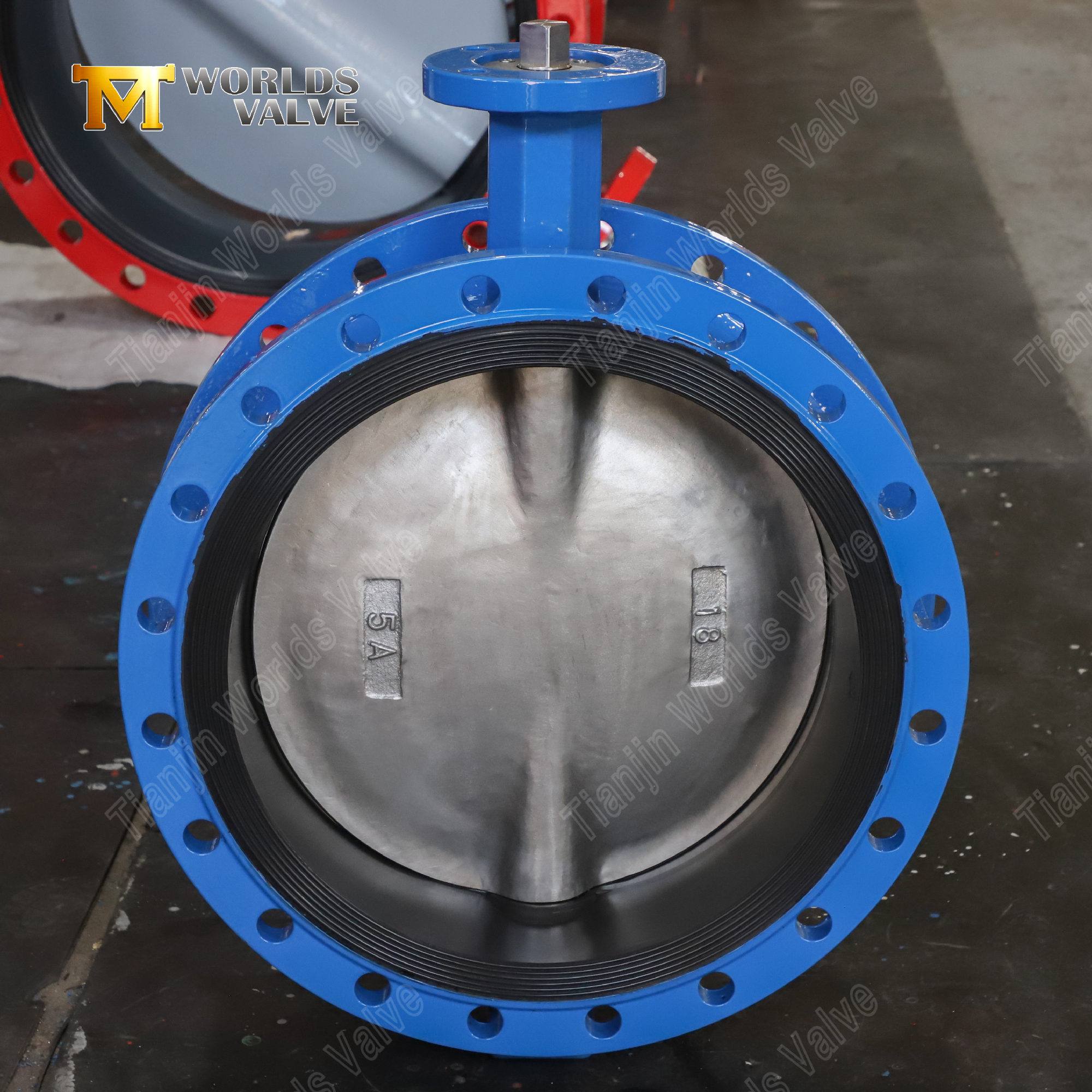

디스크 재질: 설명된 대로 슈퍼 듀플렉스(5A); 지정된 경우 다른 디스크 재료도 제공될 수 있습니다.
시트 엘라스토머: EPDM, NBR 또는 Viton – 고객 선택.
압력 등급: 고정된 기본값 없음 – 각 주문은 PN10, PN16, PN25, 클래스 150, 클래스 300 등과 같은 필수 등급으로 제조됩니다.
플랜지 표준: 고객 사양을 준수합니다(예: EN 1092, ANSI B16.5, AS2129 등).
크기 범위: 설명된 대로 18인치(DN450); DN50부터 DN2000까지의 다른 크기도 제공됩니다.
이중 플랜지 본체: 양쪽 파이프라인 측면에 견고한 볼트 연결을 제공하여 영구 설치, 고진동 라인 및 막다른 서비스에 탁월한 기계적 안정성을 제공합니다.
가황 고무 시트: 엘라스토머는 가황 중에 몸체에 영구적으로 접착되어 제거 가능한 구성 요소 없이 누출 방지 씰을 만듭니다.

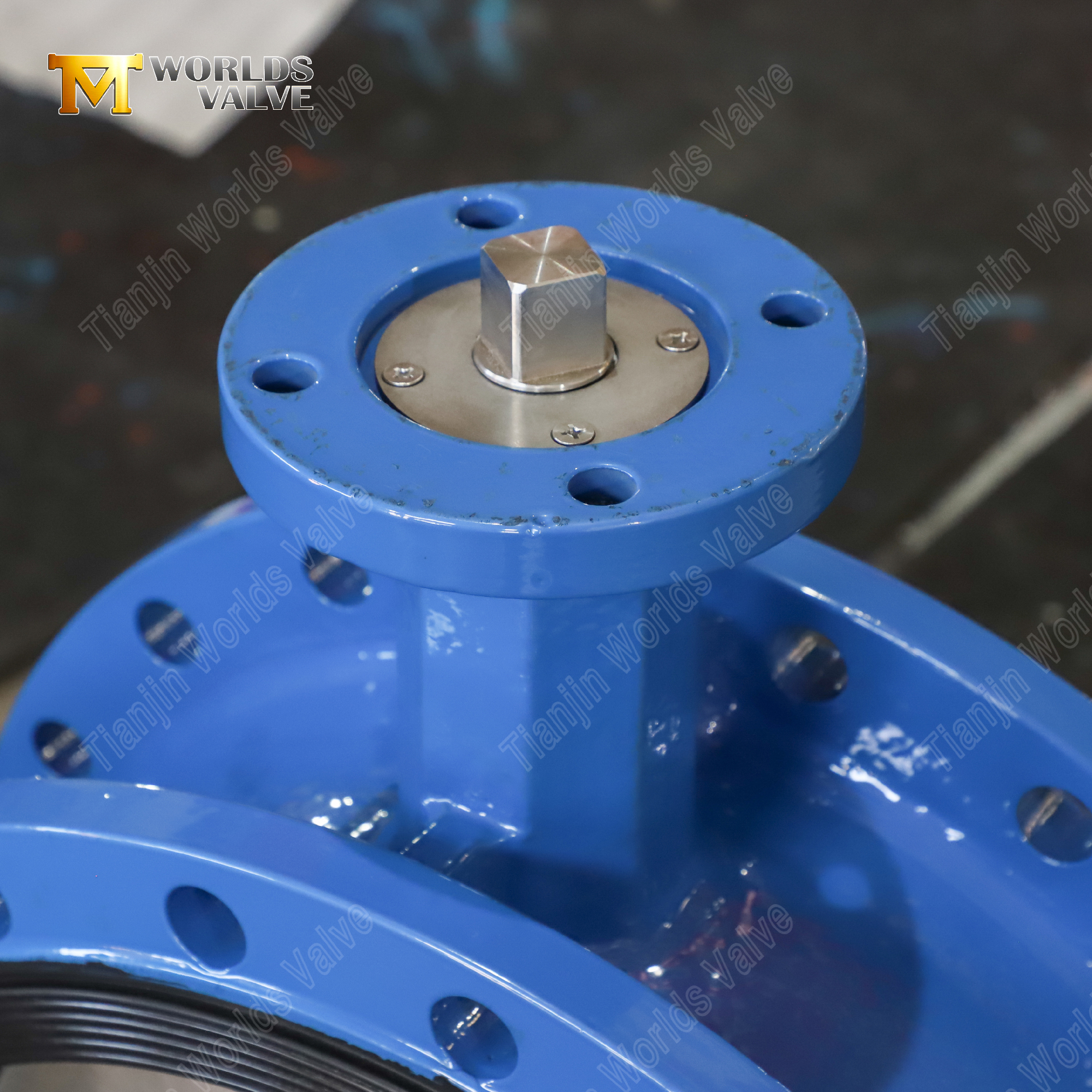

ISO 5211 상단 플랜지: 밸브의 상단 플랜지는 ISO 5211 표준에 따라 가공되어 맞춤형 어댑터 없이 전기, 공압 또는 유압 액추에이터를 직접 장착할 수 있어 자동화 통합이 단순화됩니다.
매개변수 | 사용 가능한 옵션 |
밸브 종류 | 이중 플랜지 버터플라이 밸브(CBF02-TF01) |
공칭 크기 | 18인치(DN450) – 다른 크기도 이용 가능 |
디스크 재질 | 슈퍼 듀플렉스 스테인리스 스틸(5A) |
좌석 유형 | 가황 고무 시트(교체 불가) |
시트 재질 | EPDM, NBR 또는 Viton(고객 선택) |
본체 재질 | 연성이 있는 철(에폭시 코팅 포함); WCB, CF8, CF8M도 사용 가능 |
에폭시 코팅 색상 | 고객 선택 가능(RAL 또는 맞춤형 색상) |
압력 등급 | 맞춤형(PN10, PN16, 클래스 150 등) |
플랜지 규격 | 맞춤형(EN 1092, ANSI B16.5 등) |
상단 플랜지 | ISO 5211(고객 선택) |
온도 범위 | 선택한 시트 재질에 따라 다름 |
일반적인 미디어 | 바닷물, 염수, 화학약품, 기름, 물 등 |
밸브에는 가황 고무 시트가 장착되어 있으므로 엘라스토머가 본체에 영구적으로 접착되어 현장에서 교체할 수 없습니다. 교체 가능한 시트 설계가 필요한 응용 분야의 경우 당사 기술 팀에 문의하여 대체 밸브 구성에 대해 논의하십시오.
1. 우리는 고객 사양에 따라 밸브를 엄격하게 제조하는 동시에 최적의 성능을 보장하기 위해 재료 선택 및 설치에 대한 전문적인 권장 사항을 제공합니다.
2. 슈퍼 듀플렉스(5A) 및 기타 고급 합금에 대한 경험은 가혹한 환경에 적합한 재료 적용을 보장합니다.
3. 재료 인증서 및 테스트 보고서를 포함한 전체 문서가 모든 주문과 함께 제공됩니다.
4. 당사의 ISO 9001 인증 시설은 요청 시 CE, UKCA, WRAS 및 ACS와 같은 인증을 제공하여 글로벌 수출을 지원합니다.
경쟁력 있는 견적을 원하거나 당사 공장 방문을 원하시면 당사에 연락해 주시기 바랍니다. 우리 팀은 귀하의 프로젝트 요구 사항을 논의하고, 기술 지원을 제공하고, 제조 능력을 직접 시연할 준비가 되어 있습니다. dekai@worldsvalve.com
