CBF03-TL01
OEM | ODM | WDS
| 수량： | |
|---|---|
신뢰할 수 있는 중국 기반 OEM 제조업체인 Tianjin Worlds Valve Co., Ltd.는 프로젝트 요구 사항을 충족하기 위해 맞춤형 스템 길이, 재료 및 작동 옵션을 갖춘 확장 스템 러그 버터플라이 밸브를 공급합니다. 경쟁력 있는 견적을 원하거나 공장 방문을 준비하려면 당사에 문의하십시오.
CBF03-TL01 - 상세 제품 정보

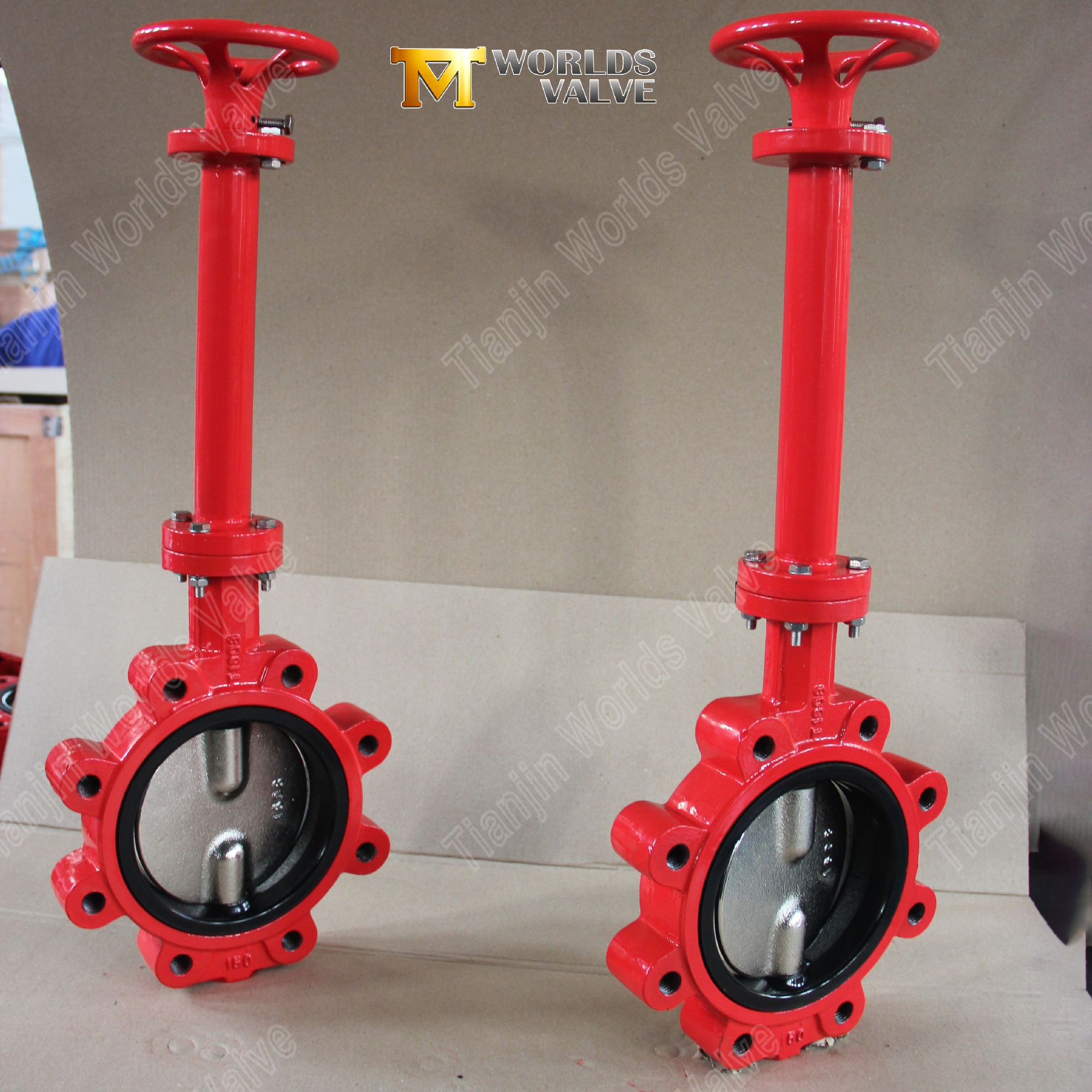

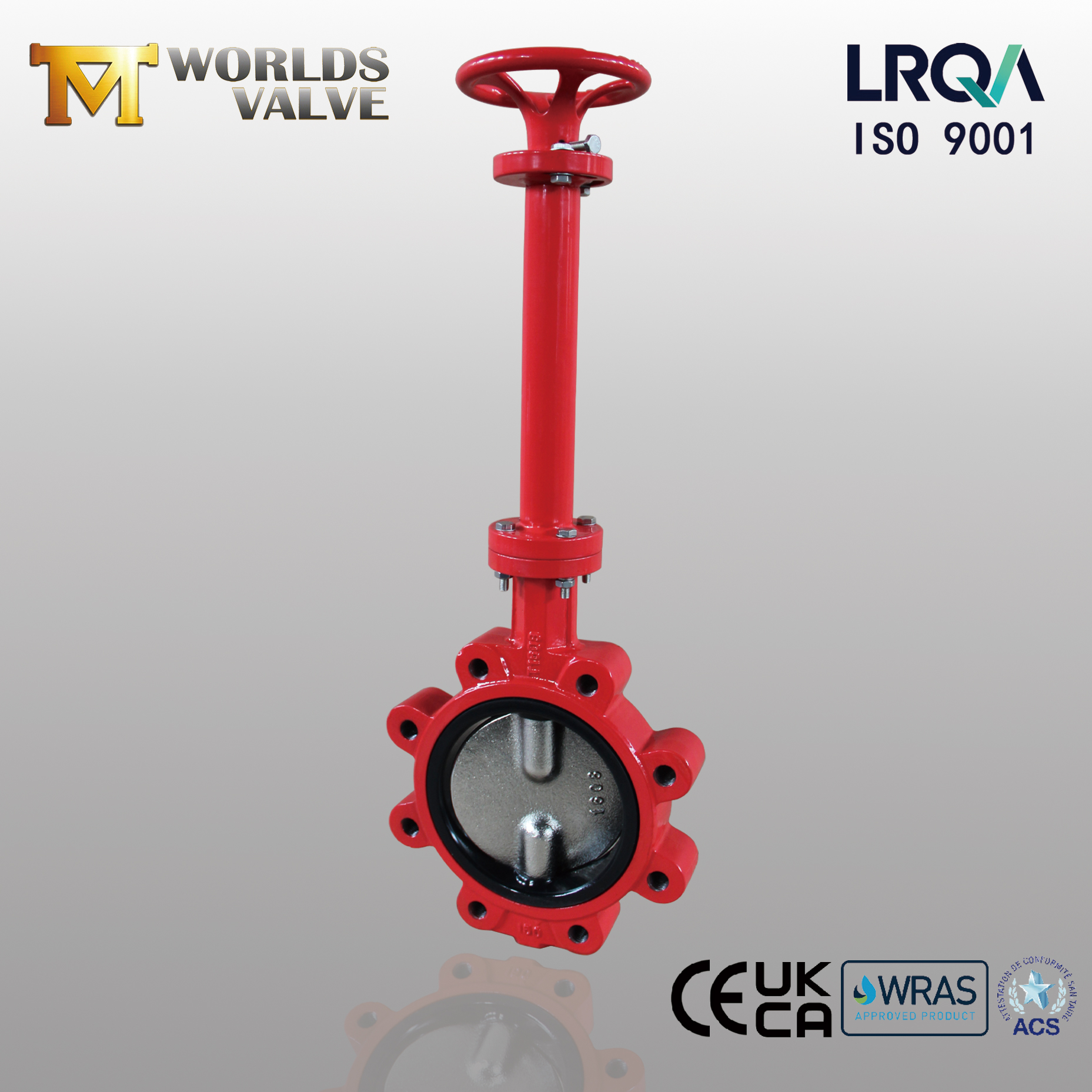

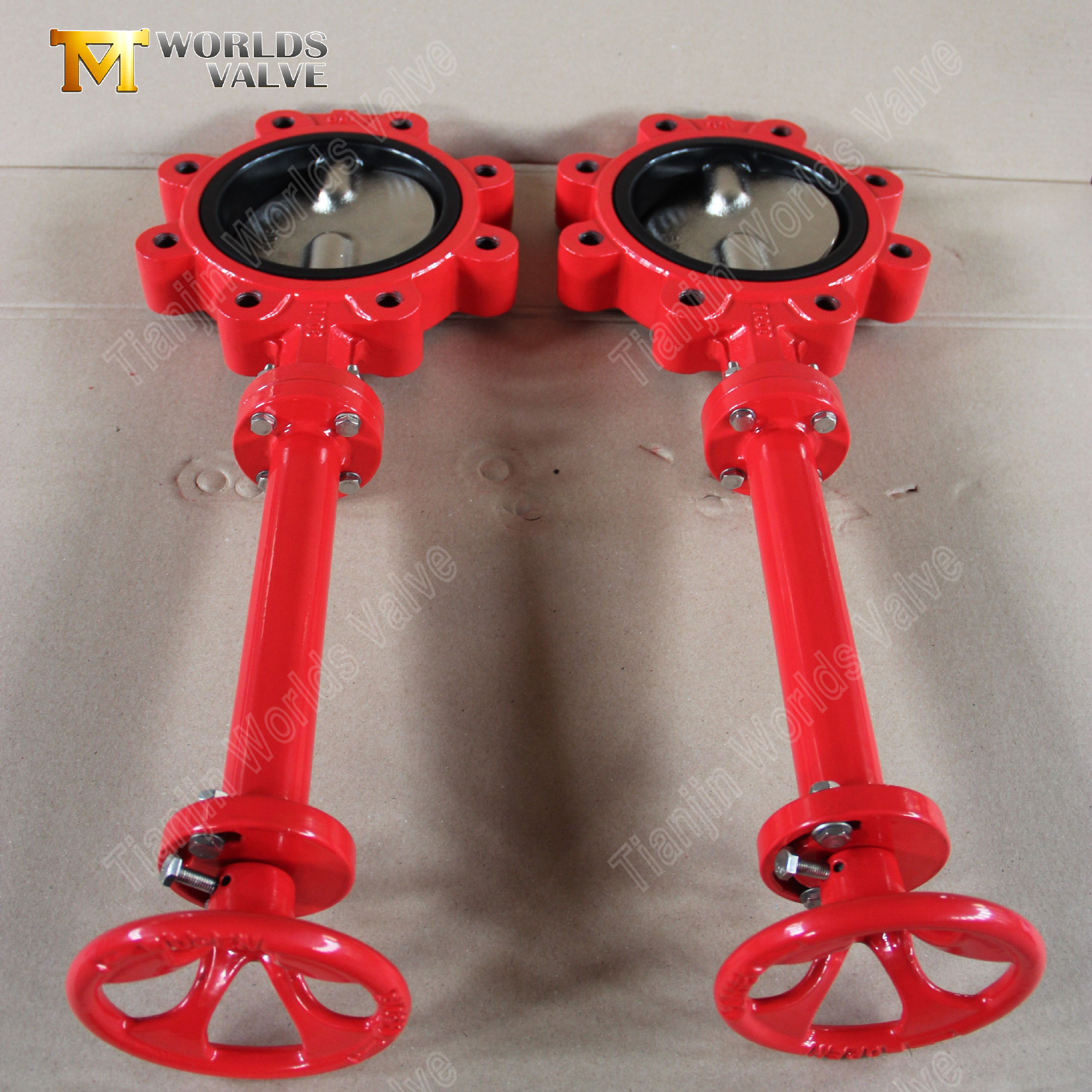

1. 절연 공간 확보를 위한 확장 스템
핸드 레버나 액추에이터를 절연층, 보호 장벽 또는 지하 챔버 위에 배치하므로 밸브 접근을 위해 절연체를 제거할 필요가 없습니다.
사용자 정의 가능한 스템 길이는 일반적으로 표준보다 20%~50% 더 길어 깊이에 묻혀 있는 밸브의 지상 작동을 가능하게 합니다.

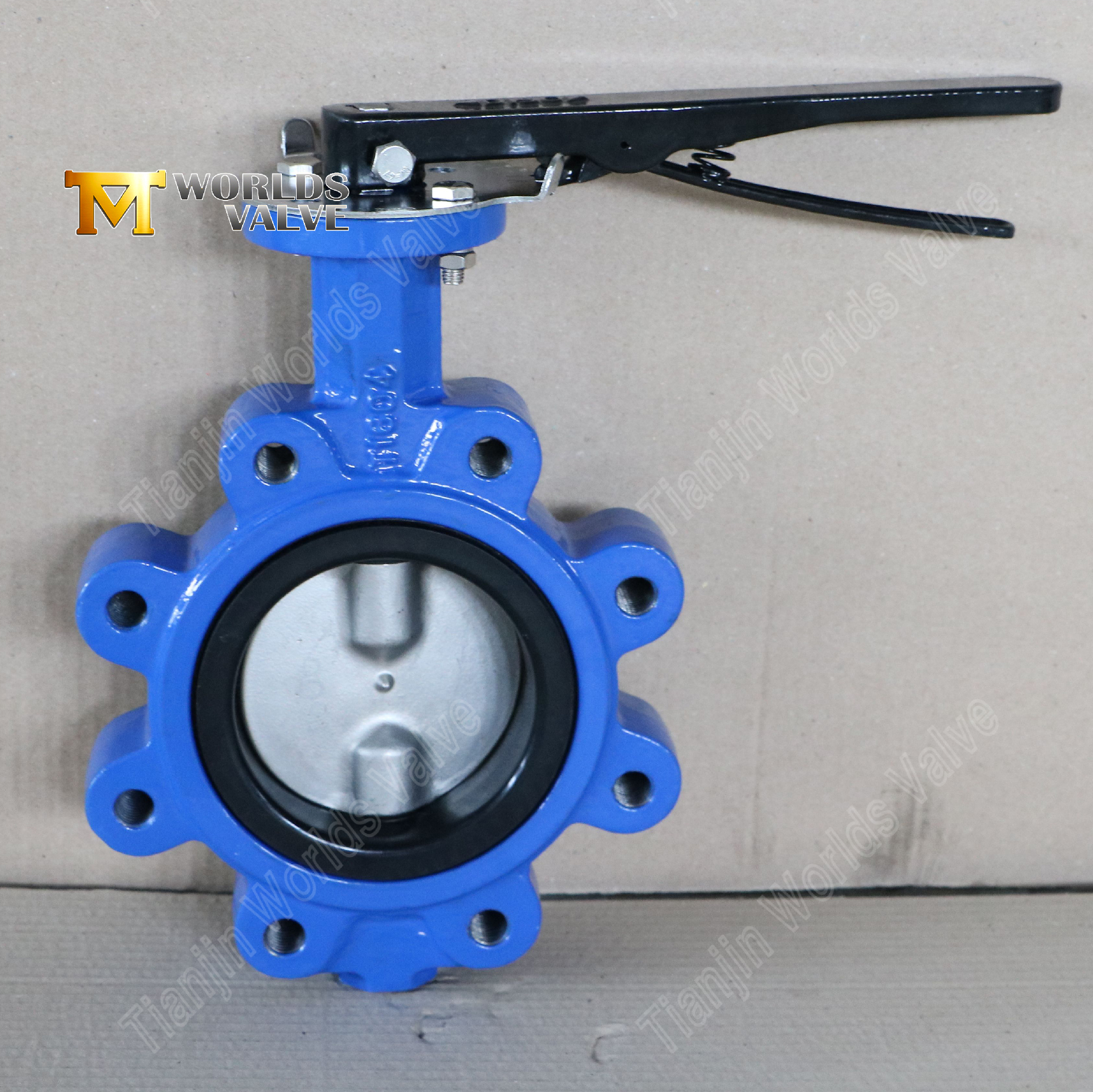

2. 양방향 데드엔드 서비스를 갖춘 러그 본체
나사형 러그 인서트를 사용하면 단일 플랜지에 직접 볼트로 고정할 수 있으므로 전체 정격 압력에서 라인 끝 설치가 가능합니다.
양방향 막다른 서비스 등급을 받았으므로 다운스트림 배관을 제거할 수 있는 격리 지점 및 유지 관리 차단에 이상적입니다.
3. 기포가 없는 탄력 있는 씰링
EPDM 시트(표준)는 물, HVAC 및 약한 화학 물질 서비스(-20℃ ~ +120℃)에 대해 누출 없음(클래스 A)을 제공합니다.
고온 또는 공격적인 화학 응용 분야(-35℃ ~ +200℃)를 위한 Viton(FKM) 또는 PTFE 시트 옵션.
4. ISO 5211 직접 액추에이터 장착
표준화된 장착 인터페이스를 통해 맞춤형 브래킷 없이 전기, 공압 또는 기어 작동기를 직접 부착할 수 있습니다.
ISO 5211 플랜지를 사용하면 파이프라인에서 밸브를 제거하지 않고도 수동, 전기 또는 공압 작동 간 신속한 현장 교환이 가능합니다.
5. 에폭시 코팅이 된 연성 철 몸체
고강도 GGG40 연성주철은 압력 서지 및 파이프라인 응력에 대해 >400 MPa의 인장 강도를 제공합니다.
에폭시 코팅(모든 RAL 색상)은 지하, 해양 및 실외 설치에 대한 외부 부식 방지 기능을 제공합니다.
6. 다양한 디스크 재료(OEM 유연성)
나일론/PTFE 코팅된 연성철(수도 서비스에 비용 효율적)
CF8 / CF8M 스테인리스 스틸(화학물질, 고순도, 약한 부식성 매체)
알루미늄 청동 C95400 (해수, 해양, 담수화)

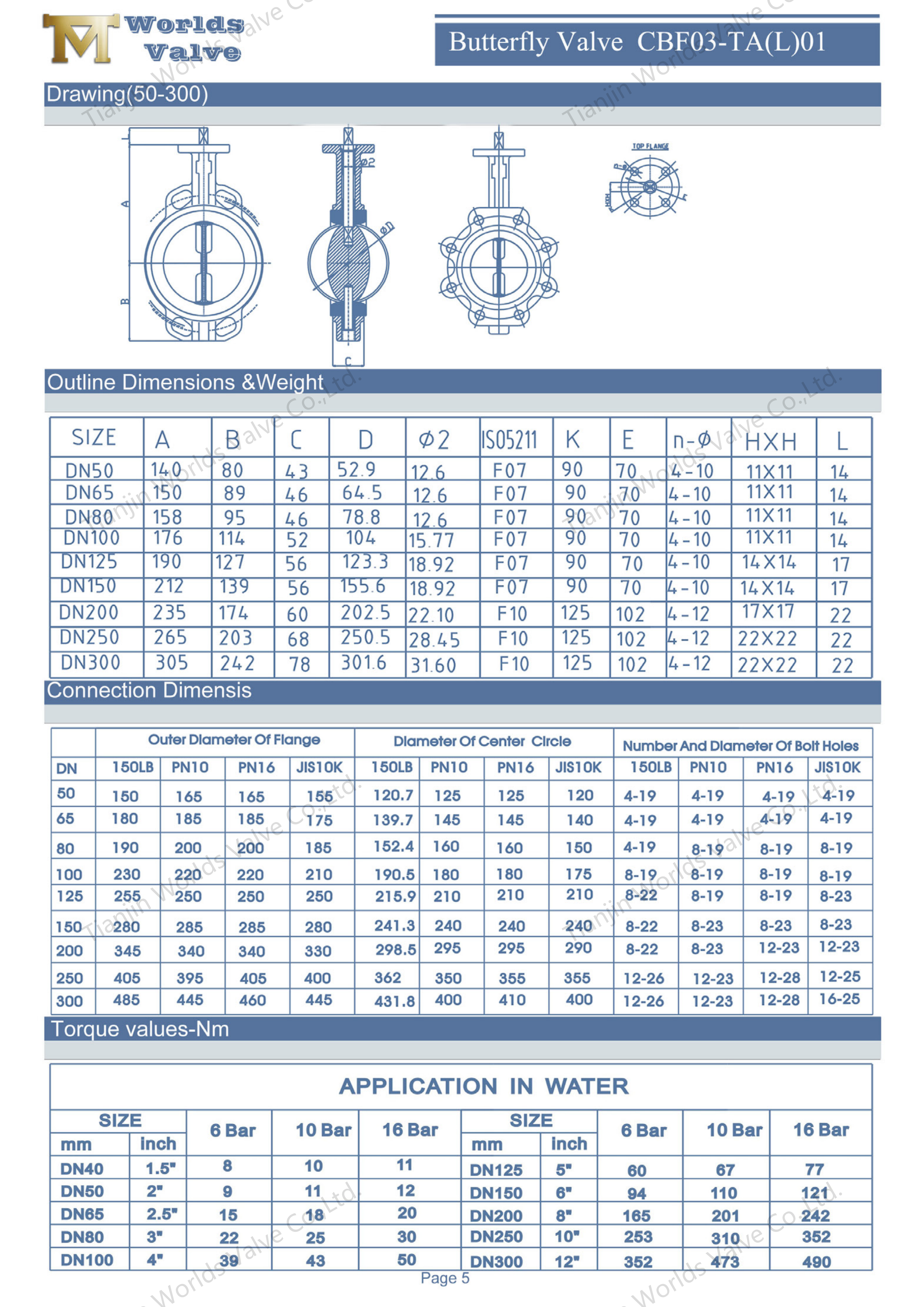

매개변수 | 사용 가능한 옵션 |
밸브 종류 | 러그 버터플라이 밸브/확장 스템(CBF03-TL01) |
공칭 크기 | 사용 가능한 크기(DN50-DN600) |
본체 재질 | 에폭시 코팅이 포함된 연성철(GGG40/ASTM A536) |
디스크 재질 | 연성이 있는 철, CF8, CF8M, 알루미늄 청동, 이중(OEM 맞춤형) |
시트 재질 | EPDM(표준), NBR, Viton(FKM), PTFE |
줄기 재료 | 스테인레스 스틸(SS416 / SS431 / SS304) - 확장된 길이 맞춤 가능 |
에폭시 코팅 색상 | 고객 선택 가능(RAL 또는 맞춤형 색상) |
압력 등급 | PN10 / PN16 / 클래스 150/JIS5K/10K(맞춤형) |
상단 플랜지 | 액추에이터 장착을 위한 ISO 5211 옵션 |
적용 가능한 미디어 | 산, 알칼리, 용제, 해수, 염수, 고순도수, 화학물질 |
직접 OEM/ODM 제조업체 – 당사는 무역회사가 아닌 ISO 9001 인증을 받은 자체 공장에서 제품을 생산합니다. 모든 버터플라이 밸브는 귀하의 정확한 사양에 따라 제조됩니다.
재료 및 디자인 유연성 – 모두 특정 매체, 온도 및 압력 요구 사항에 맞게 맞춤화할 수 있습니다.
인증된 품질 – 글로벌 시장 요구 사항을 충족하기 위해 요청 시 CE, UKCA, WRAS 및 ACS 인증을 받은 ISO 9001 인증을 받았습니다.
전체 문서 – 재료 인증서(밀 테스트 보고서) 및 압력 테스트 보고서가 모든 주문과 함께 제공됩니다.
글로벌 수출 경험 – 안정적인 물류 및 기술 지원을 통해 50여 개국에 밸브를 공급합니다.
확장된 스템 러그 버터플라이 밸브는 단열 파이프라인과 매설 파이프라인에 대한 안정적이고 접근 가능한 흐름 제어를 제공합니다. 완전히 맞춤화 가능 - 스템 길이, 재료, 작동. ISO 9001 인증 OEM. 견적이나 공장 방문을 원하시면 Tianjin Worlds Valve에 문의하세요.
