CBF04-TA01U
OEM | ODM | WDS
| 수량： | |
|---|---|

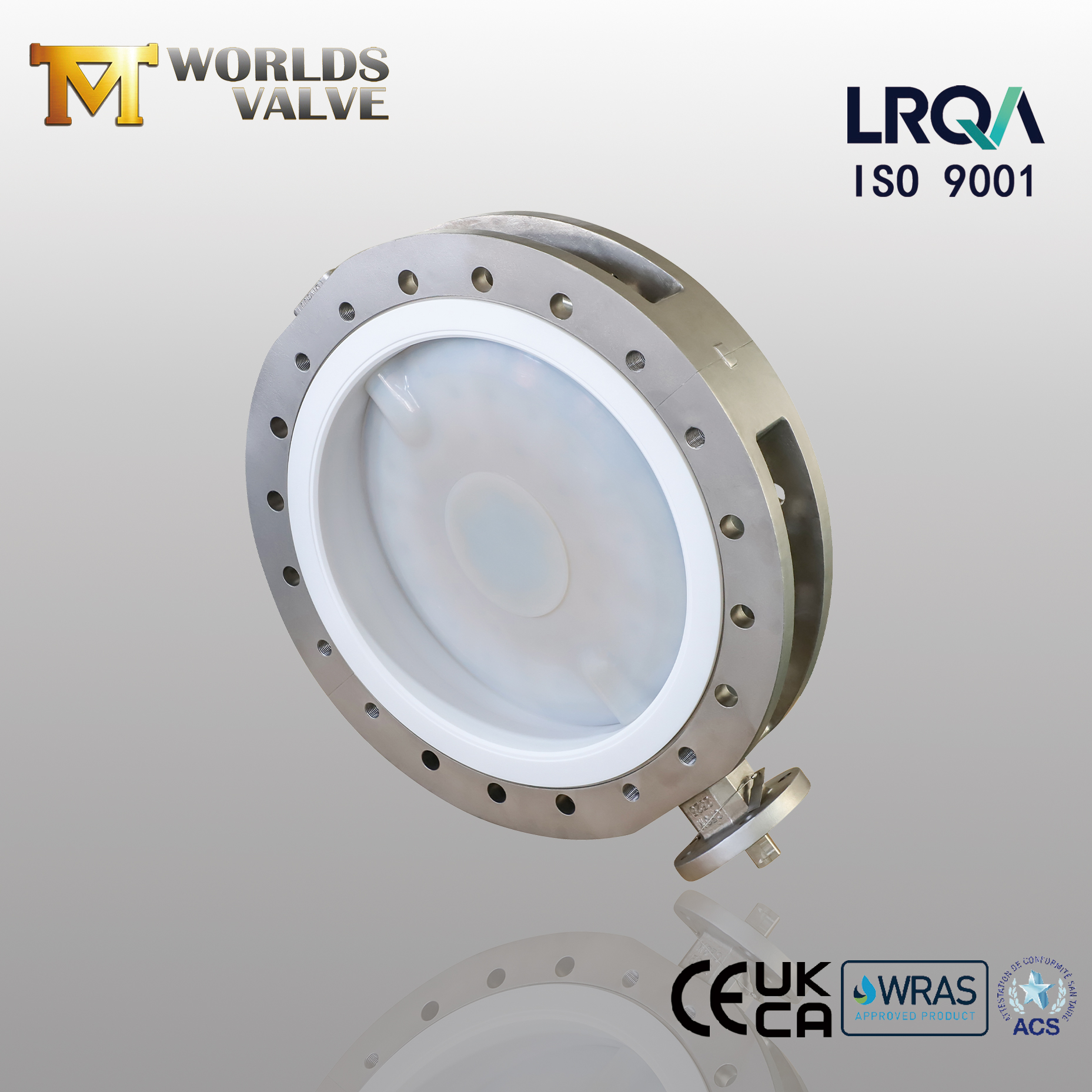

눈에 띄는 특징은 특화된 디스크와 시트 조합이다. 디스크는 **PFA 코팅 스테인리스 스틸** 구조로 되어 있어 다양한 공격적인 화학 물질과 고온에 대한 탁월한 저항성을 제공합니다. 프리미엄과 결합 **PTFE(테프론) 시트**, 이는 뛰어난 화학적 불활성과 안정적인 저마찰 밀봉을 보장합니다. 정밀한 **기어박스(터빈 액츄에이터)**로 작동되는 이 밸브를 사용하면 높은 기계적 이점과 함께 더 큰 직경을 손쉽게 수동으로 제어할 수 있습니다. **DN50에서 DN900**까지 제공되는 이 제품은 중요한 차단 및 조절 작업을 위한 다용도 솔루션입니다.
화학 서비스용 PFA 버터플라이 밸브 | 150LB, PTFE 시트, 기어 작동식
Tianjin Worlds Valve Co., Ltd. - 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 소스
CBF04-TA01U-작동 및 유지보수 매뉴얼다운로드
1. PFA 코팅 디스크 및 PTFE 시트를 사용한 우수한 부식 및 내화학성
이 밸브는 고급 소재 구조를 통해 가장 공격적인 환경에서 최대의 내구성을 제공하도록 설계되었습니다.
우수한 PFA 코팅 디스크: 스테인리스 스틸 디스크는 PFA(퍼플루오로알콕시) 코팅으로 보호되어 다양한 부식성 화학 물질, 산 및 용제에 대한 탁월한 저항성을 제공하는 동시에 뛰어난 들러붙지 않음 및 고온 특성도 제공합니다.
고도의 불활성 PTFE 시트: 이 밸브는 극도의 화학적 불활성으로 유명한 전체 PTFE(폴리테트라플루오로에틸렌) 시트를 사용하여 매체의 오염을 방지하고 가장 공격적인 유체에도 안정적인 밀봉을 보장합니다.
최적의 소재 시너지: PFA 코팅 디스크와 PTFE 시트의 조합은 탁월한 화학적 호환성을 갖춘 씰링 쌍을 생성하여 이 밸브를 화학, 제약 및 고순도 응용 분야의 중요한 공정에 이상적으로 만듭니다.

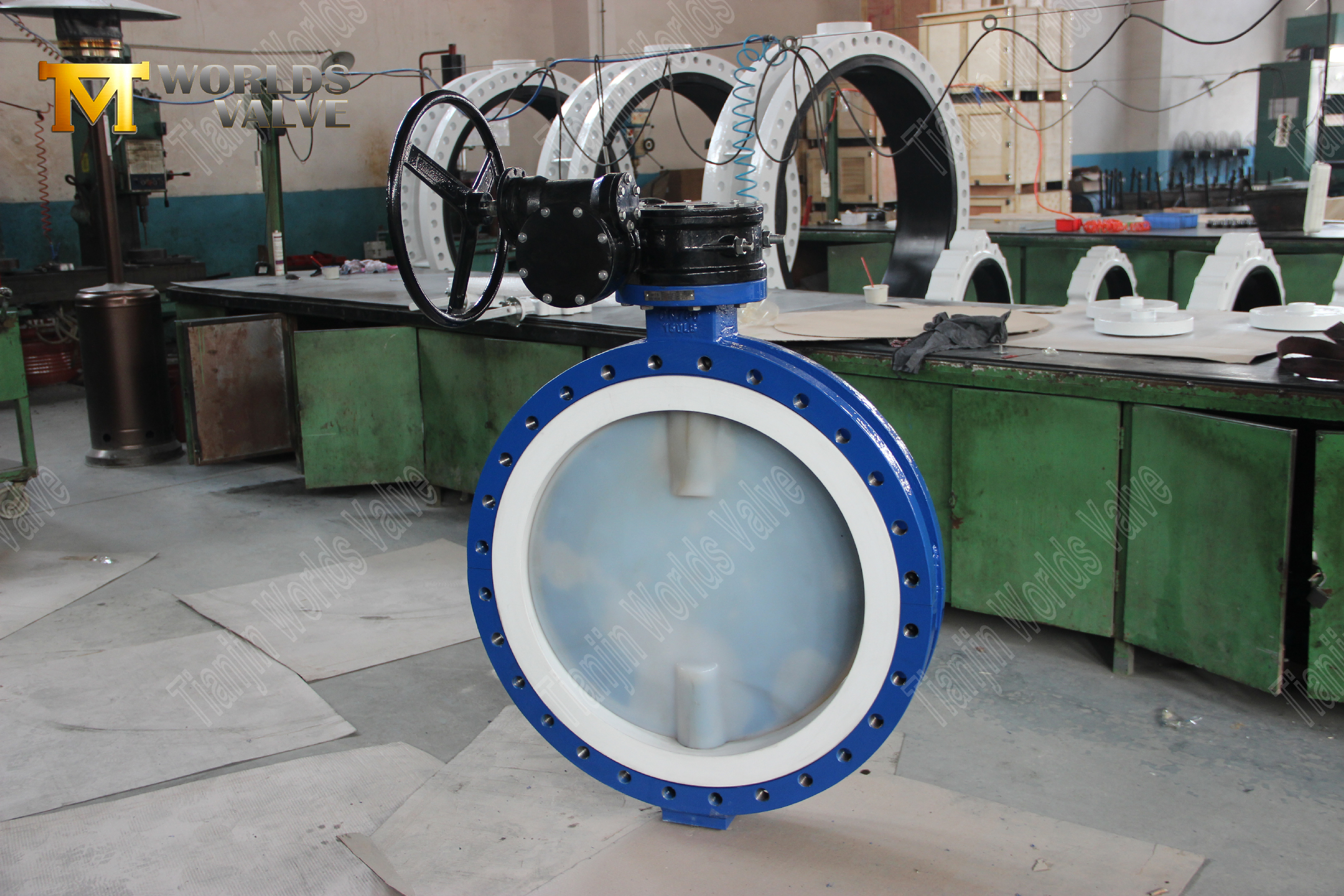

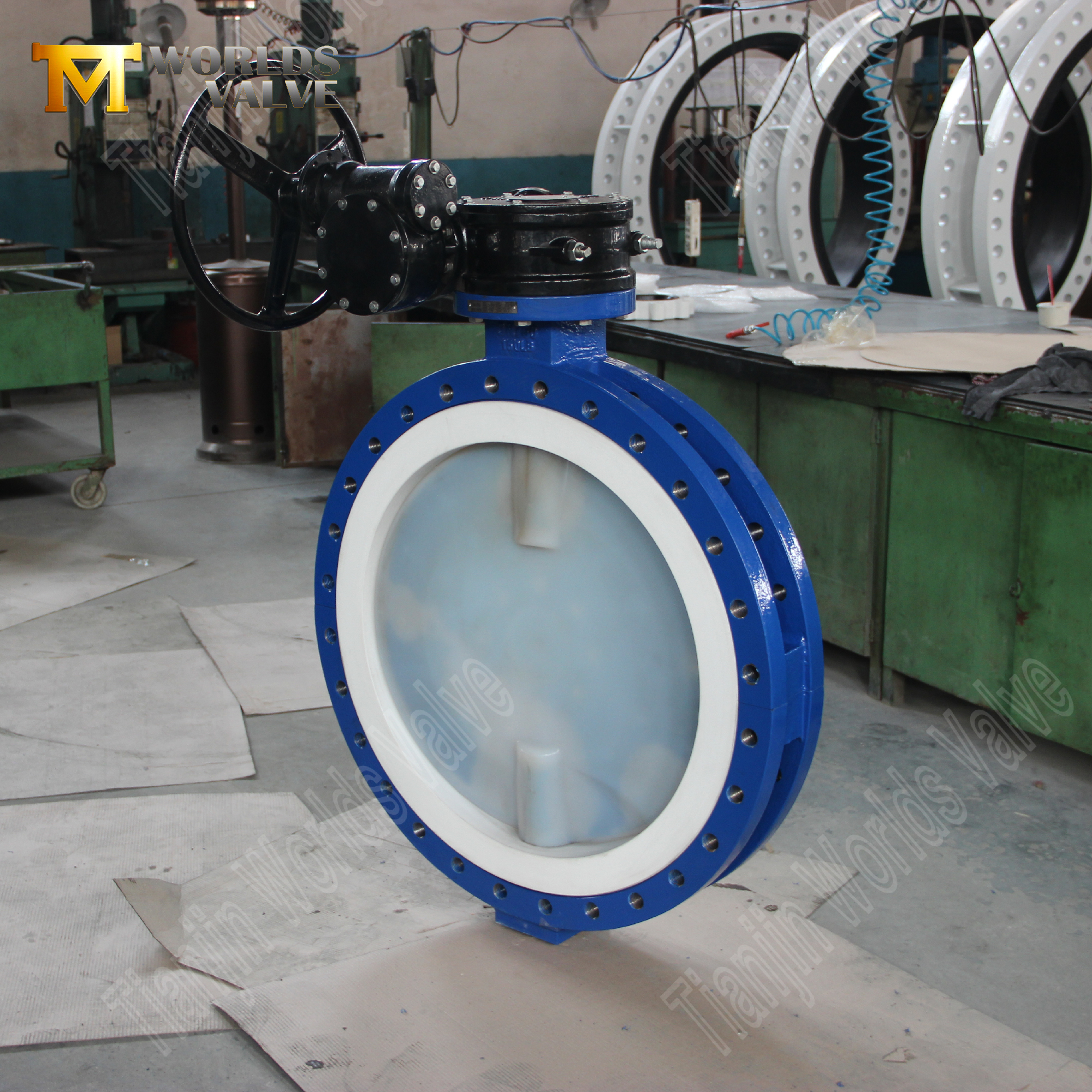

2. 손쉬운 하이 토크 제어를 위한 기어박스 작동
전체 크기 범위, 특히 더 큰 직경의 경우 손쉬운 수동 조작을 위해 설계되었습니다.
높은 기계적 이점: 다단계 웜 기어 작동기(기어박스)는 상당한 토크 증가를 제공하여 최대 DN900까지의 밸브를 원활하고 관리하기 쉽게 수동으로 작동할 수 있게 하여 작업자의 노력을 줄여줍니다.
정확한 흐름 조절: 기어박스를 사용하면 디스크 위치를 미세하고 증분적으로 조정할 수 있어 필요할 때 정확한 흐름 제어 및 조절 기능이 가능해집니다.
압력을 받는 상황에서도 안전한 좌석 배치: 기어 메커니즘은 까다로운 높은 차압 조건에서도 높은 기계적 무결성으로 안정적인 안착형 차단을 보장합니다.
3. 안전한 설치를 위한 견고한 150LB 플랜지형(U형) 구조
영구적이고 까다로운 산업 설비의 강도와 신뢰성을 위해 제작되었습니다.
원피스 플랜지형 본체: 이 밸브는 표준 ANSI 볼트 구멍 드릴링이 적용된 견고한 플랜지형(U형) 본체를 갖추고 있어 파이프라인 통합을 위한 견고하고 안정적인 구조를 제공합니다.
누출 방지 연결: 양쪽에 볼트 및 개스킷이 사용되는 플랜지 설계는 배관 시스템에 대한 강력하고 신뢰할 수 있으며 누출 방지 연결을 보장합니다.
까다로운 서비스 등급: ANSI 150LB 압력 등급을 갖춘 이 밸브는 고압 산업 시스템에서 안정적으로 작동하는 것으로 인증되었으며 최종 라인 서비스에 적합합니다.
4. 넓은 크기 범위 및 다양한 산업 응용 분야
광범위한 산업 요구 사항에 적응할 수 있는 단일 밸브 솔루션입니다.
포괄적인 크기 가용성: 밸브는 DN50(2")부터 DN900(36")까지 전체 범위로 제공되며 표준 및 대규모 공정 라인 요구 사항을 모두 충족합니다.
광범위한 산업 적용: 부식 방지 설계로 인해 화학 처리, 제약 제조, 펄프 및 종이 생산, 공격적인 유체 취급 전반의 중요한 응용 분야에서 선호되는 선택입니다.
입증되고 신뢰할 수 있는 디자인: 견고한 구조와 재료 선택은 밸브 고장이 허용되지 않는 환경에서 장기적으로 신뢰할 수 있는 성능을 보장합니다.

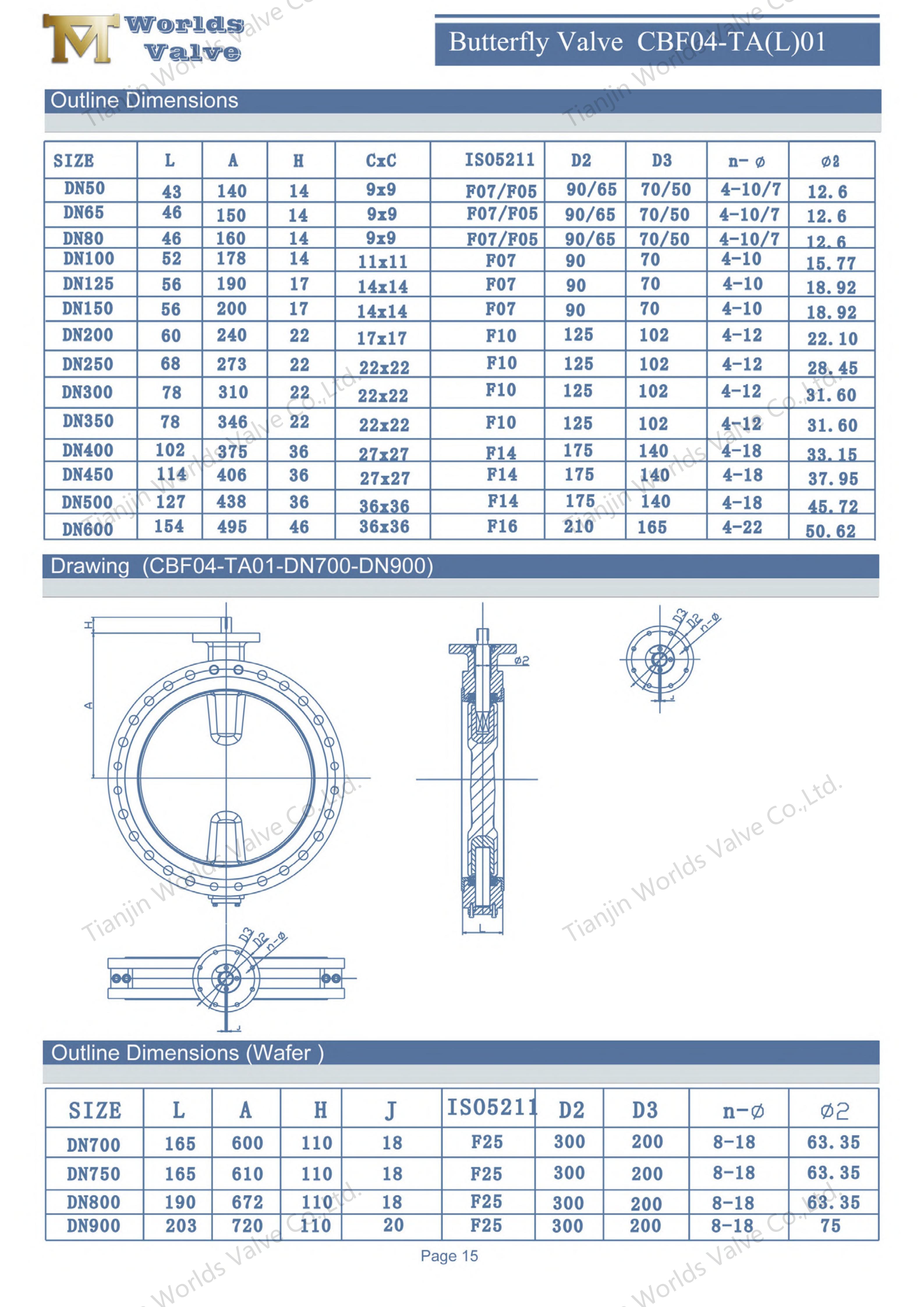

매개변수 | 사양 |
모델 | PTFE 버터플라이 밸브(CBF04-TA01U) |
크기 | DN50-DN900 |
디자인 | 분할 본체 |
압력 등급 | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
디자인 | EN593 BS5155 EN1092 ISO5211 |
테스트 | ISO5208 EN12266-1 |
TOP 플랜지 | ISO5211 (고객의 요구에 따라) |
대면 | EN558-1 DIN3202 ISO5752 BS5155 |
표준 | ASME B16.34 |
본체 | 연성이 있는 철 |
디스크 | PFA 코팅된 CF8M(AISI 316 스테인레스 스틸) |
Seat | PTFE |
줄기 | SS431... |
인증된 품질 및 재료 전문성: 우리는 가혹한 서비스를 위해 PFA 및 PTFE와 같은 특수 재료를 적용하는 데 깊은 전문 지식을 갖춘 **ISO 9001 인증** 제조업체입니다. 당사의 프로세스는 안정적인 성능을 위해 코팅 무결성과 재료 순도를 보장합니다.
중요 애플리케이션을 위한 OEM/ODM 전문가: 귀하의 전문 OEM/ODM 파트너로서 당사는 광범위한 맞춤화 서비스를 제공합니다. 대체 코팅(FEP, ECTFE), 본체 재질(WCB, CF8M), 다양한 시트 프로필을 사용하여 이 밸브를 맞춤화하거나 전기/공압 작동으로 업그레이드하여 정확한 프로세스 사양을 충족할 수 있습니다.
검증된 글로벌 산업 공급업체: 전 세계적으로 까다로운 산업에 특수 밸브를 공급한 강력한 실적을 바탕으로 우리는 중요한 응용 분야 요구 사항을 이해하고 있습니다. 우리 팀은 완전한 기술 지원, 포괄적인 문서화 및 안정적인 물류를 제공합니다.
이 밸브는 안정적이고 유지 관리가 가능한 격리가 필요한 다양한 산업에 적합한 솔루션입니다.
화학 및 석유화학 처리 공장
제약 및 고순도 유체 시스템
산 및 용매 처리 및 이송 라인
펄프 및 제지 공장 화학 서비스
부식성 유입수를 이용한 산업 폐수 처리
기술 데이터 시트, 재료 인증 또는 공격적인 서비스 애플리케이션을 위한 맞춤형 엔지니어링 솔루션에 대해 논의하려면 지금 Tianjin Worlds Valve Co., Ltd.에 문의하세요..
