CBF01-TL01
OEM|ODM
| 수량： | |
|---|---|

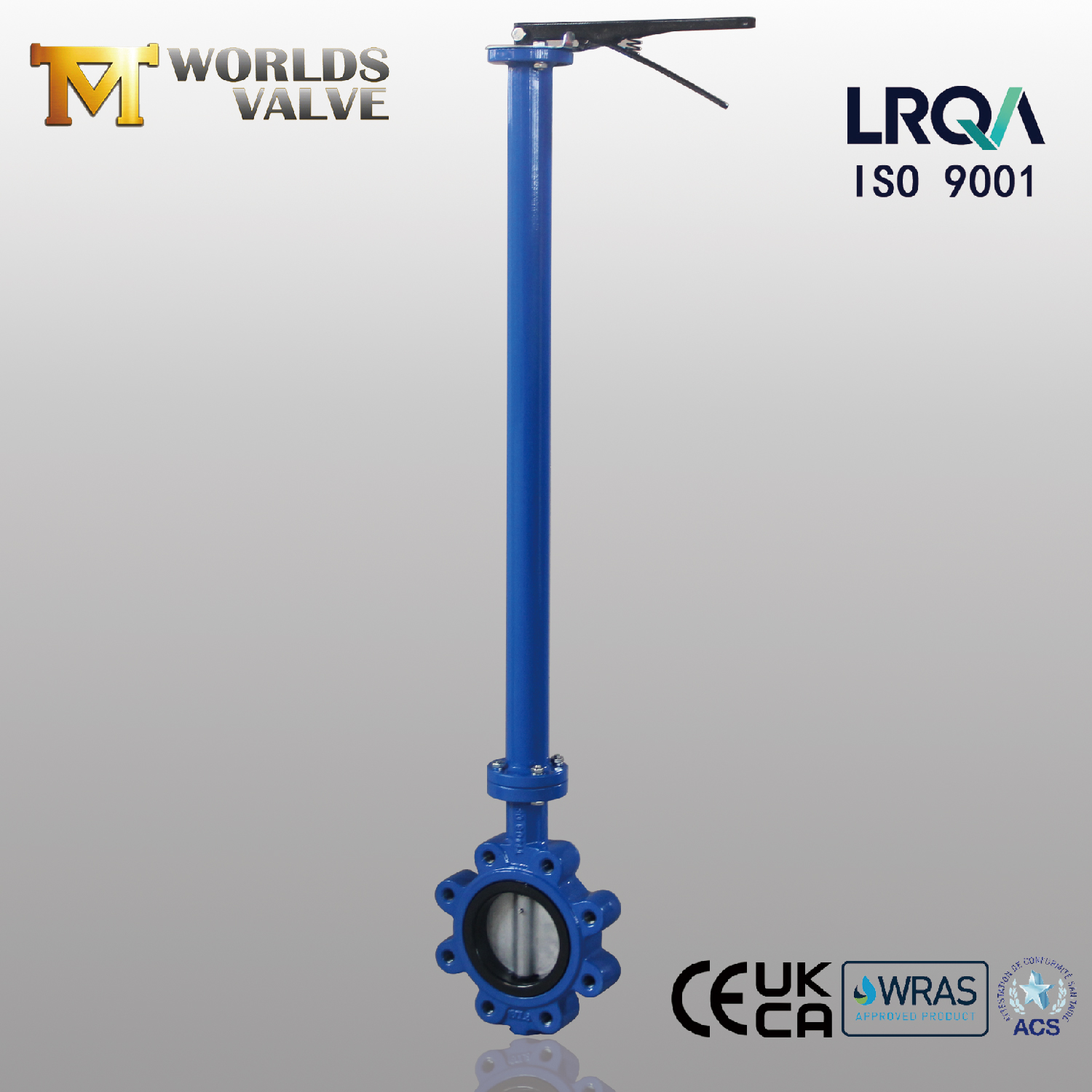

핸드 레버 작동으로 확장 된 줄기 러그 및 탭 버터 플라이 밸브 | 직접 마운트 격리 솔루션
Tianjin Worlds Valve Co., Ltd. - ISO 9001 인증 제조업체
CBF01-TL01-작동 및 유지 관리 매뉴얼 다운로드
1. 탭 구멍이있는 나사가있는 러그 바디
직접 볼트-바디 장착은 너트를 제거하여 설치 시간을 40% 감소시켜 표준 러그 밸브를 줄입니다.
클래스 150 탭 구멍은 열 사이클링 중에 실 스트리핑을 방지합니다.
2. 접근성을위한 확장 된 줄기
줄기 연장은 ISO 5211 높이 표준을 준수하는 절연/장애물 위의 핸드 레버를 위치시킵니다.
밀봉 된 줄기 부싱은 먼지가 많은/해양 환경에서 그릿 유입을 방지합니다.
3. 저 토크 핸드 레버 작동
4 : 1 기계적 이점을 갖는 단조 스테인레스 스틸 레버 (304 ss)는 PN16 압력에서 작동력을 ≤50 nm로 감소시킨다.
4. 제로 누설 EPDM/PTFE 밀봉
더블 오프셋 EPDM 시트는 EN 12266-1 클래스 A 차단을 달성합니다 (1.1x PN16에서 테스트).
화학 저항 (-20 ° C ~ 200 ° C)을위한 선택적 PTFE 시트.
5. 부식 방어 시스템
몸 : 연성 철 250µm 에폭시 코팅.
디스크 : 전기성이 강한 표면이있는 316L 스테인리스 스틸을 선택할 수 있으며, 이는 강한 부식성이 있습니다.
크기 | DN32-DN600 | DN650-DN2000 |
작동 압력 | 16bar | 10bar |
껍데기 | 24bar | 15bar |
밀봉하다 | 18bar | 11bar |
작동 온도 | -45+~+150 ℃ | |
운영 환경 | 밸러스트 및 빌지 시스템 화학적 처리 담수화 식물 드릴링 리그 식수 마른 가루 음식과 음료 가스 공장 havc 광업 산업 제지 산업 모래 취급 해수 설탕 산업 열 기술 수처리 폐수 | |
운전 방법 | 손 지렛대 웜 기어 전기 같은 영적인 | |

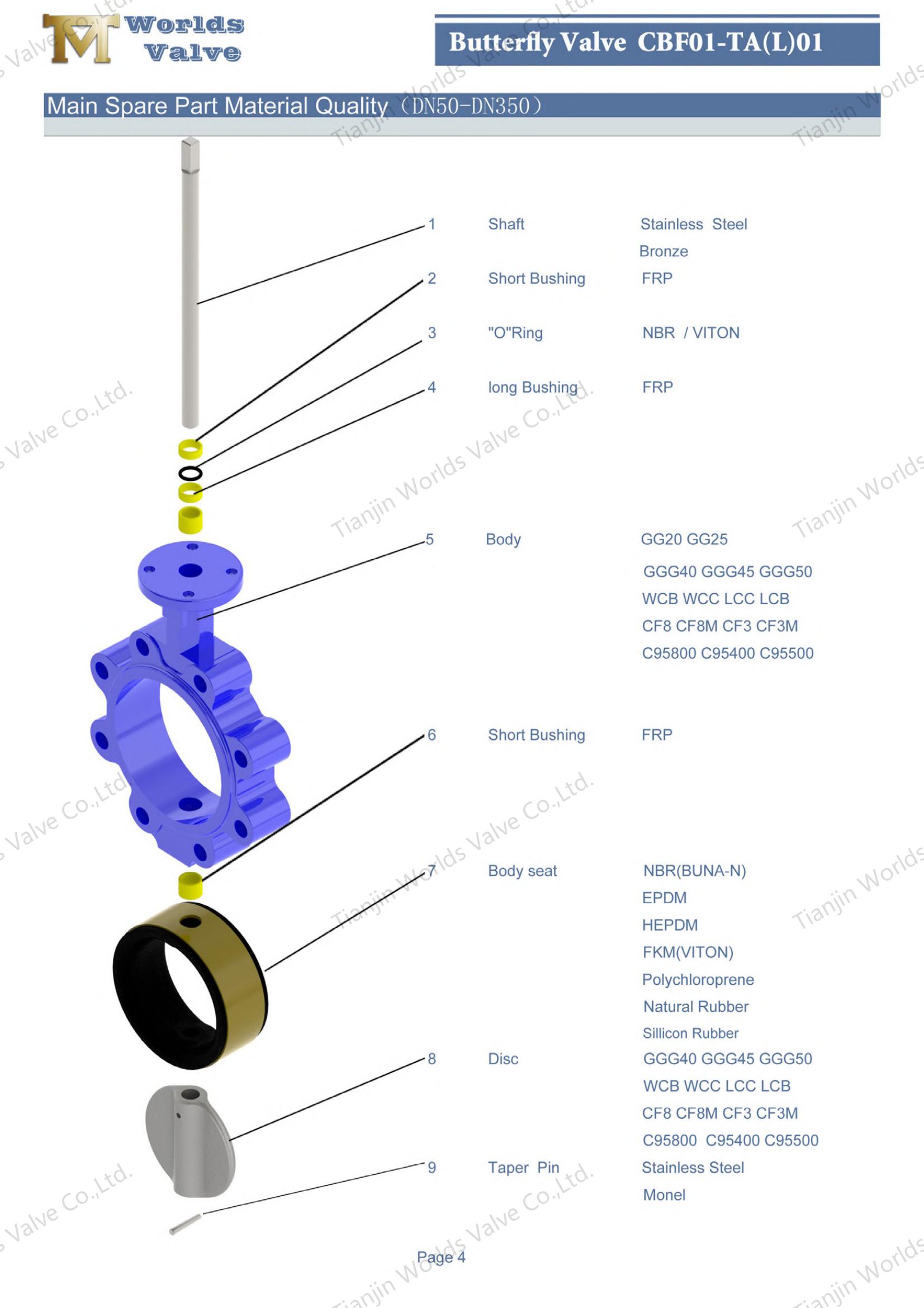

이름 | 재료 |
몸 | 주철 연성 철 탄소강 스테인레스 스틸 Al-Bronze |
디스크 | 연성 철 탄소강 스테인레스 스틸 Al-Bronze |
샤프트 | 스테인레스 스틸 모넬 K500 |
Seat | 분나 NBR EPDM 비튼 ptfe Hepdm 네오프렌 hypalon 천연 고무 |
이 확장 된 줄기 러그 및 탭 버터 플라이 밸브는 까다로운 환경에서 정밀 제어를 위해 설계되었습니다.
HVAC 시스템 : 냉각수 라인을 절연 층 위의 가시 레버 위치로 분리하십시오.
해양/조선 : 바닷물 내성 에폭시 코팅은 해상 부식을 견뎌냅니다 (DNV-GL 인증 옵션).
음식 및 음료 : FDA 호환 PTFE 시트는 분해없이 빠른 CIP/SIP 청소를 가능하게합니다.
수처리 : 안전한 식수 차단을위한 NSF/ANSI 61 인증 EPDM 좌석.
산업 배관 : 나사산 러그 설계는 비좁은 펌프실 또는 고가 랙의 유지 보수를 단순화합니다.
신뢰할 수있는 나비 밸브 제조업체에서 고품질 복원력 장비 확장 줄기 러그 및 탭 버터 플라이 밸브를 발견하십시오. ISO 인증, 사용자 정의 가능 및 내구성을 위해 제작되었습니다. 최고 품질의 공압 작동 나비 밸브로 작동을 향상시킬 준비가 되셨습니까? 오늘 저희에게 연락하십시오 무료 견적이나 사용자 정의 요구 사항에 대해 논의하려면!
