핸드 레버 웨이퍼형 버터플라이 밸브 | 수동 빠른 작업 솔루션

Tianjin Worlds Valve Co., Ltd.는 수처리, HVAC 및 산업 응용 분야에서 효율적인 수동 흐름 제어를 위해 설계된 핸드 레버 웨이퍼형 버터플라이 밸브를 선보입니다. 빠른 90도 작동과 컴팩트한 웨이퍼 설계를 특징으로 하는 이 밸브는 작동 단순성과 공간 절약형 설치를 결합합니다. 시각적 위치 표시기와 인체공학적 핸드 레버를 사용하면 최소한의 노력으로 즉각적인 유량 제어가 가능하므로 PN16 압력에서 빈번한 조정과 안정적인 차단이 필요한 응용 분야에 이상적입니다. ISO 9001, CE, UKCA 및 WRAS 표준 인증을 받았으며 다양한 유체 처리 시스템에서 신뢰할 수 있는 성능을 제공합니다.

모델：
CBF02-TA04
제품 브랜드：
OEM|ODM

수량：
가용성 상태:





귀하의 메시지 바구니에 담기

제품 설명

소개:

핸드 레버 웨이퍼형 버터플라이 밸브 | 수동 빠른 작업 솔루션

Tianjin Worlds Valve Co., Ltd. - ISO 9001, CE, UKCA 및 WRAS 인증 제조업체

CBF02-TA04-작동 및 유지보수 매뉴얼다운로드

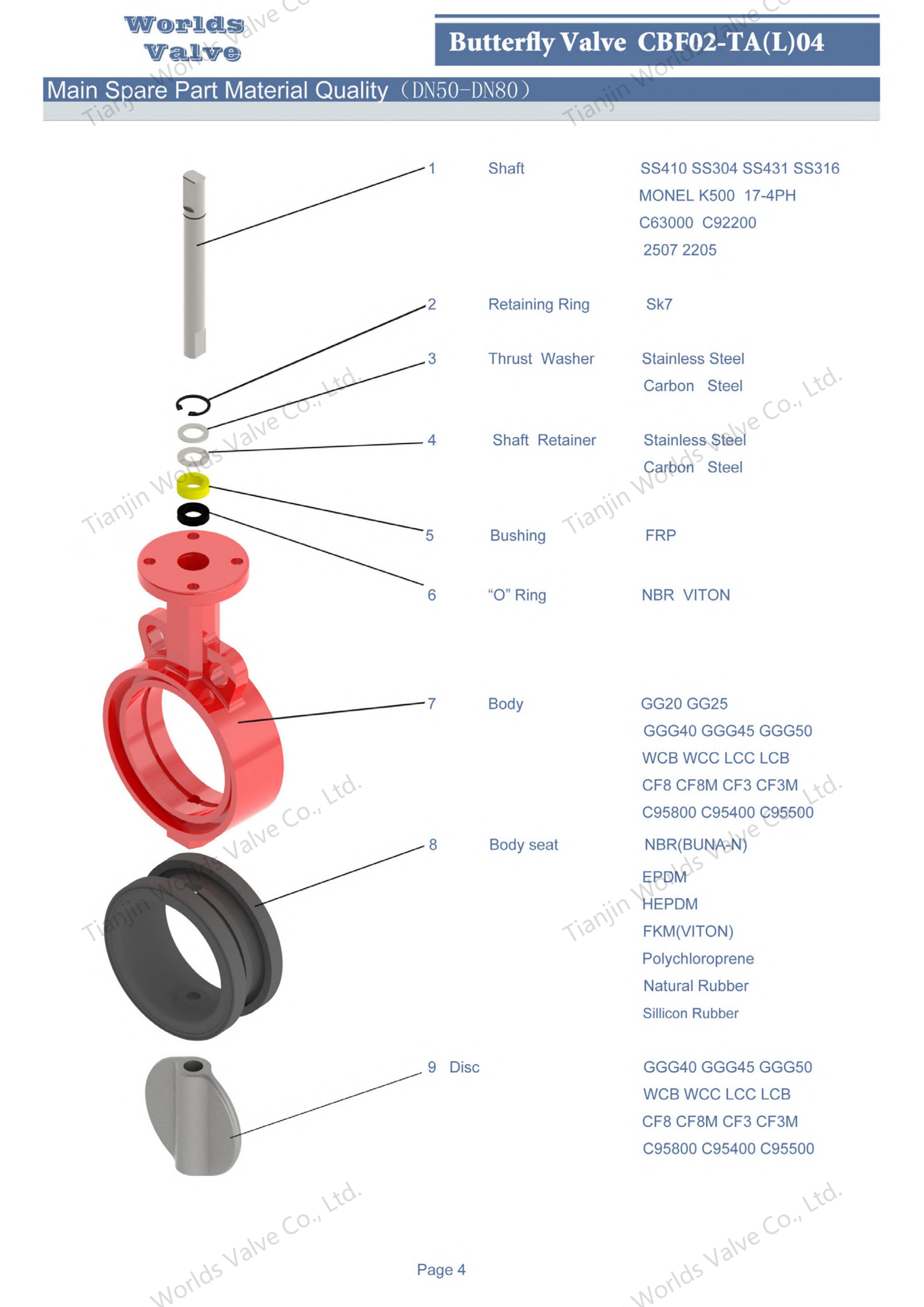

CBF02-TA04-고무 시트 및 SS 디스크가 있는 웨이퍼형 버터플라이 밸브

기술적 특징 및 장점:

1. 빠른 수동 조작

90도 빠른 작동: 레버를 사용하면 간단한 1/4회전으로 신속한 개폐 제어가 가능합니다.
위치 잠금 메커니즘: 통합된 잠금 구멍은 밸브를 완전히 열리거나 닫은 위치에 고정시킵니다.
낮은 작동 토크: 최적화된 디스크 설계로 필요한 작동력이 30% 감소합니다.

2. 웨이퍼 공간 최적화

컴팩트한 디자인: 러그형 밸브보다 40% 더 가볍고 공간 효율적입니다.
쉬운 설치: 추가 너트나 볼트 없이 ANSI/DIN 플랜지 사이에 간단하게 삽입
비용 효율성: 성능 저하 없이 자재 및 설치 비용 절감

3. 신뢰할 수 있는 밀봉 성능

완벽한 차단: EPDM/NBR 시트는 EN 12266-1 클래스 A 표준에 따른 누출 제로를 보장합니다.
소재 유연성: 다양한 매체 및 온도 요구 사항에 따라 다양한 시트 옵션을 사용할 수 있습니다.
내구성 있는 씰링: 탄력 있는 시트는 50,000회 이상의 작동 주기 동안 무결성을 유지합니다.

4. 견고한 구조

본체 재질: 부식 방지를 위해 에폭시 코팅이 된 연성철
디스크 옵션: 응용 분야 요구 사항에 따라 연성철, 304SS 또는 316SS
줄기 디자인: 파열 방지 기능이 있는 스테인레스 스틸 스템

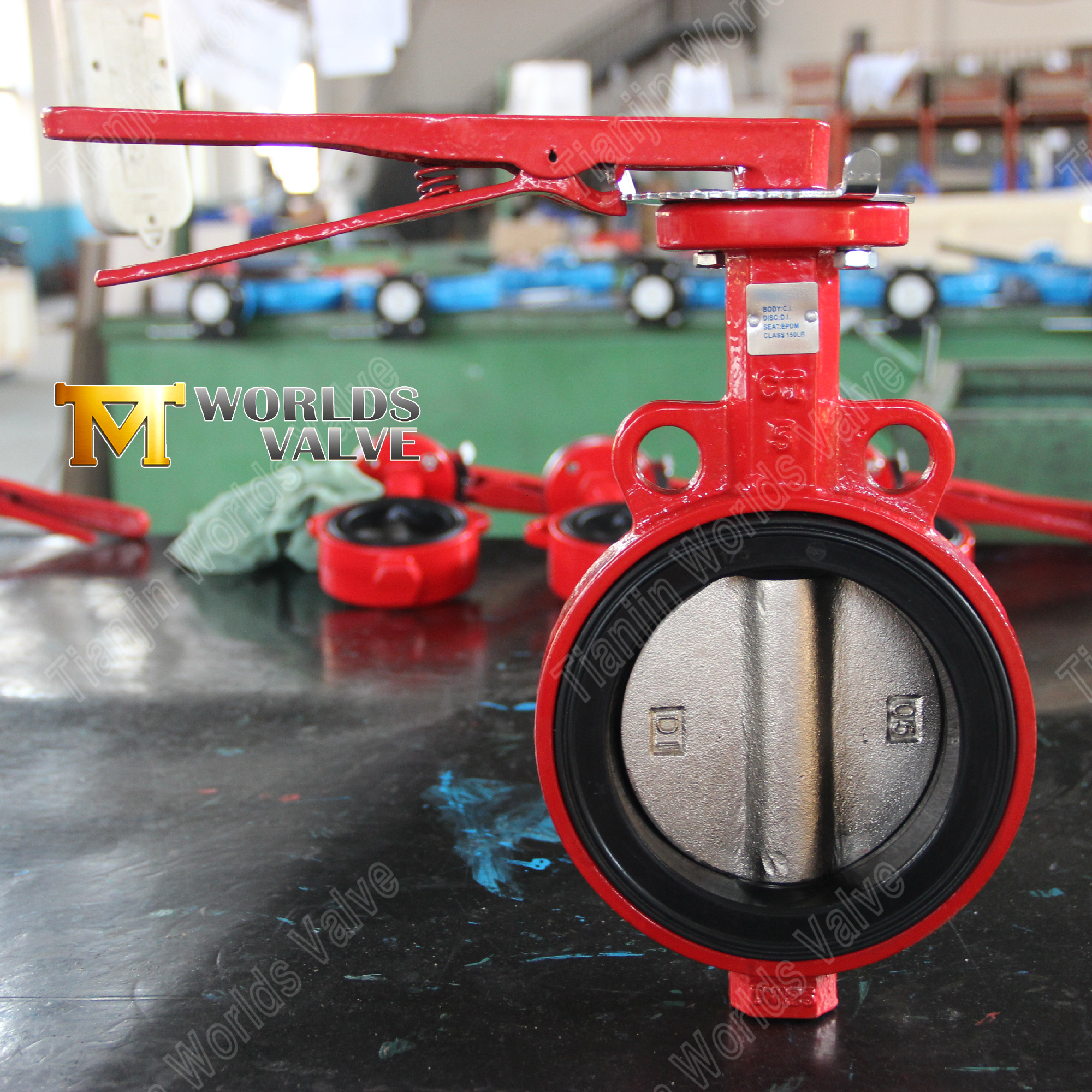

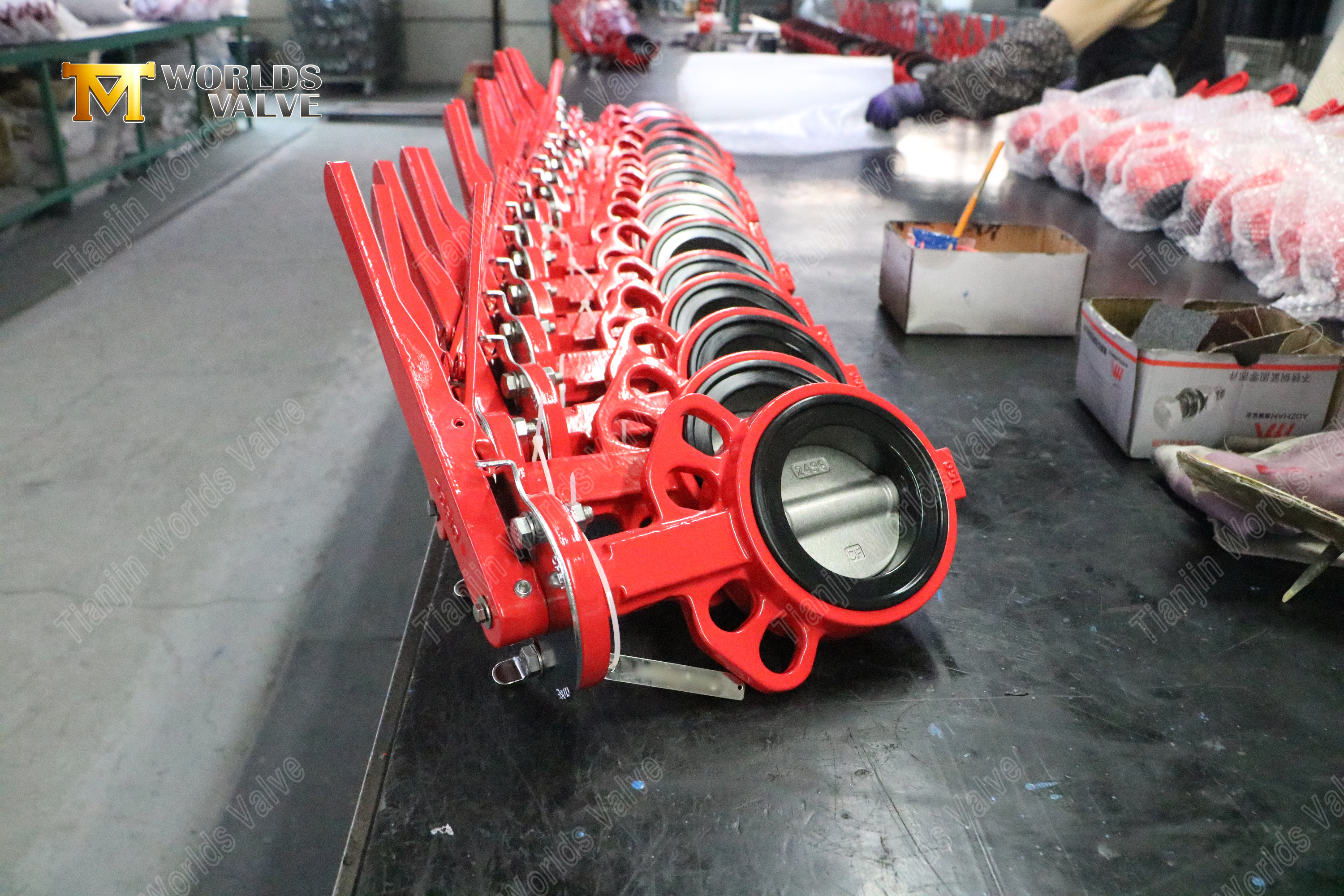

핸드 레버 웨이퍼형 버터플라이 밸브 수동 빠른 작동 솔루션 (6)

표준:

매개변수	사양
모델	CBF02-TA04
크기	DN50-DN1200
압력 등급	PN6/10/16/150LB/JIS10K/AS "D"/ "E"
디자인	EN593 BS5155 EN1092 ISO5211
테스트	ISO5208 EN12266-1
TOP 플랜지	ISO5211 (고객의 요구에 따라)
대면	EN558-1 DIN3202 ISO5752 BS5155
표준	ASME B16.34
본체	연성이 있는 철
디스크	CF8M
Seat	EPDM
줄기	SS431
