수동 **웜 기어 작동기(터빈)**에 의해 작동되며 특히 더 큰 파이프 직경의 경우 쉽고 정밀한 제어를 제공합니다. 핵심 밀봉 구성 요소는 내부식성을 위한 **CF8M(AISI 316 스테인레스 스틸) 디스크**와 신뢰할 수 있는 기포 밀봉을 위한 탄력 있는 **EPDM 시트**를 특징으로 합니다. 포괄적인 **DN50부터 DN2000까지의 크기 범위**를 갖춘 이 밸브는 대규모 인프라 및 산업 프로젝트의 요구 사항을 충족하도록 제작되었습니다.

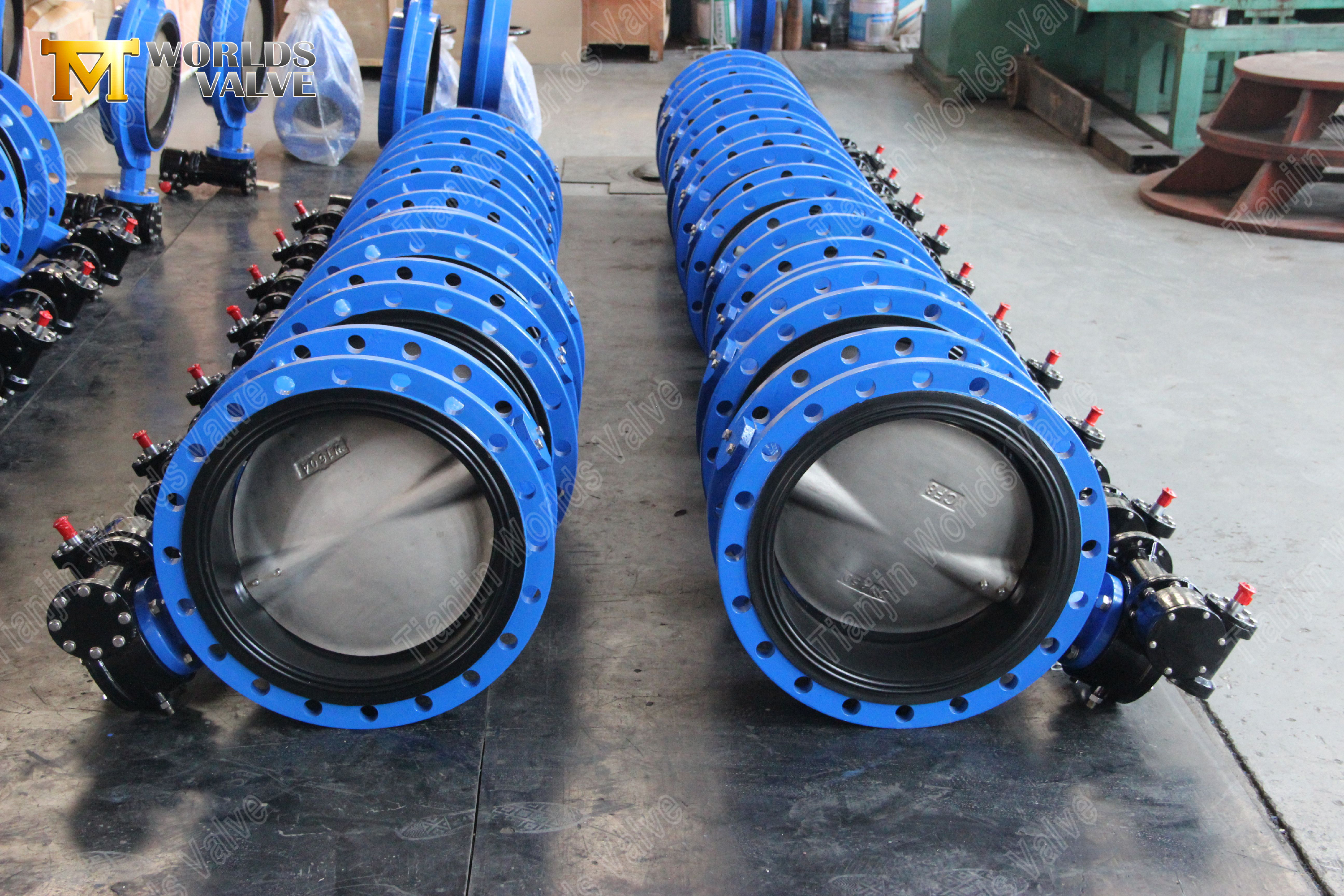

핀 장착 CF8M 디스크 및 기어 작동 장치가 있는 플랜지 버터플라이 밸브
Tianjin Worlds Valve Co., Ltd. - ISO 9001, CE, UKCA 및 WRAS 인증 제조업체
CBF01-TF01-작동 및 유지보수 매뉴얼다운로드
1. 최고의 신뢰성을 위한 고강도 핀 장착형 디스크 및 스템 어셈블리
당사의 밸브는 내구성을 보장하고 내부 고장을 방지하는 견고한 기계 설계를 통합합니다.
보안 디스크 연결: **CF8M 디스크는 고강도 핀 연결**을 사용하여 스템에 단단히 고정되어 있습니다. 이 설계는 표준 키 또는 클램핑 설계에서 흔히 발생하는 실패 지점인 높은 토크 또는 압력 변동으로 인해 디스크가 느슨해지거나 미끄러지는 것을 방지합니다.
향상된 구조적 무결성: 핀 장착 시스템은 디스크와 스템 사이에 작동 응력을 보다 균등하게 분산시켜 기계적 충격과 수격 현상에 대한 밸브의 저항을 크게 증가시켜 서비스 수명을 연장시킵니다.
유지보수가 필요 없는 작동: 이 영구 포지티브 잠금 어셈블리는 내부 조정의 필요성을 없애고 부품 분리 위험을 줄여 시간이 지나도 안정적이고 유지 관리가 필요 없는 작동을 보장합니다.
2. 손쉬운 대구경 제어를 위한 효율적인 기어 작동
광범위한 크기 범위에서 손쉬운 수동 취급을 위해 설계되었습니다.
높은 기계적 이점: **다중 비율 웜 기어 작동기**는 상당한 토크 증폭을 제공하여 최소한의 작업자 노력으로 대구경 밸브(DN400 이상)의 수동 개폐를 원활하고 관리하기 쉽게 만듭니다.
정확한 포지셔닝 및 표시: 기어박스는 잠재적인 흐름 조절을 위해 정밀하고 증분적인 디스크 위치 지정을 허용하며 한눈에 상태를 확인할 수 있는 명확한 시각적 위치 표시기(열림/닫힘)를 갖추고 있습니다.
안정적인 좌석: 기어 메커니즘은 일관되고 적절한 시팅 토크를 적용하여 견고한 기계적 밀봉을 보장하고 EPDM 시트에 대한 누출 방지 차단을 보장합니다.
3. 물 및 일반 서비스를 위한 내구성 있는 소재 조합
일반적인 응용 분야에서 오래 지속되는 성능을 위해 입증된 재료로 제작되었습니다.
부식 방지 디스크: **CF8M(AISI 316 스테인레스 스틸) 디스크**는 처리수, 냉각수 및 산업용 유체에 존재하는 염화물 및 산화제로 인한 부식 및 구멍에 대한 탁월한 저항성을 제공합니다.
탄력있는 EPDM 씰: **EPDM(에틸렌 프로필렌 디엔 모노머) 시트**는 뛰어난 탄력성, 우수한 내수성, 내후성, 넓은 작동 온도 범위를 제공하여 오래 지속되고 안정적인 밀봉을 보장합니다.
견고한 플랜지형 본체: **통합 플랜지(EN1092-2 또는 ANSI B16.1)**가 포함된 **연성 철(GGG40) 본체**는 높은 강도와 내충격성을 제공하여 파이프라인에 영구적이고 견고한 누출 방지 연결을 형성합니다.
4. 주요 인프라 프로젝트를 위한 광범위한 규모 범위(DN50-DN2000)
대규모 시스템용으로 설계된 확장 가능한 솔루션입니다.
비교할 수 없는 크기 가용성: 당사는 **DN50(2")부터 DN2000(80")**까지 업계에서 가장 광범위한 표준 범위 중 하나를 제공하며 분기 라인부터 주 전송 파이프까지 모든 서비스를 제공할 수 있습니다.
큰 직경을 위해 설계됨: 더 큰 크기(DN1200+)의 밸브는 강화된 구조와 최적화된 기어비로 특별히 설계되어 대구경 유량 제어의 고유한 문제를 안정적으로 처리합니다.
다양한 적용 범위: 따라서 이 밸브는 주요 **물 분배 네트워크, 폐수 처리장, 발전소 냉각 시스템 및 대규모 산업용 공정 수 회로**에 이상적입니다.
매개변수 | 사양 |
모델 | 플랜지 버터플라이 밸브(CBF01-TF01) |
크기 | DN50-DN2000 |
디자인 | 핀 장착형 CF8M 디스크 |
압력 등급 | PN10/16/150LB/JIS10K |
디자인 | EN593 BS5155 EN1092 ISO5211 |
테스트 | ISO5208 EN12266-1 |
TOP 플랜지 | ISO5211 (고객의 요구에 따라) |
대면 | EN558-1 DIN3202 ISO5752 BS5155 |
본체 | 연성이 있는 철 |
디스크 | CF8M(AISI 316 스테인레스 스틸) |
Seat | EPDM |
줄기 | SS431/416/421... |
대구경 밸브 제조 전문가: 우리는 DN1200을 초과하는 밸브에 대한 전문 엔지니어링 및 제조 역량을 보유하고 있어 고유량 응용 분야의 엄격한 요구 사항을 충족합니다.
견고한 설계에 중점: 당사의 핀 장착형 디스크 구조는 **우수한 기계 설계 및 장기적인 신뢰성**에 대한 당사의 약속을 잘 보여주며 고객의 수명 주기 비용을 절감합니다.
인증된 OEM/ODM 파트너: **ISO 9001 인증** 공장으로서 안정적인 OEM/ODM 서비스를 제공하고 있습니다. 특정 표준(WRAS, UL/FM 등), 재료 및 작동 요구 사항(전기, 공압)에 맞게 밸브를 맞춤화할 수 있습니다.
글로벌 프로젝트 경험: 특히 직경이 큰 당사의 밸브는 숙련된 기술 및 상업 팀의 지원을 받아 국제 인프라 프로젝트에 성공적으로 공급되었습니다.
시립 식수 송배전 본관
대규모 폐수 및 하수 처리장
발전소 냉각수 흡입 및 배출 라인
산업용 냉각수 회로(강철, 화학, 석유화학)
관개 및 홍수 제어 시스템
기술 사양, 프로젝트별 엔지니어링 데이터 또는 대구경 응용 분야에 대한 견적이 필요한 경우 Tianjin Worlds Valve Co., Ltd.에 문의하세요.
