핀 연성 아이언 GJS400 / GJS500 / A536 / A395 / WCB 주철 스테인레스 스틸이없는 고무 소프트 좌석이있는 동심 웨이퍼 버터 플라이 밸브

탄력있는 장착 된 나비 밸브는 최종식 서비스에 사용할 수있는 이중 플랜지 디자인입니다. 이 버터 플라이 밸브 시리즈는 높은 CV 등급, 라인 미디어에 노출 된 최소 부품, 더 큰 신뢰성 및 장시간 수명의 입증 된 기록과 같은 다양한 설계 기능과 혜택이 많이 있습니다. 이 밸브 제품 라인의 주요 디자인 이점은 국제 호환성입니다.

모델：
CBF02-TA04.

수량：
가용성 상태:





귀하의 메시지 바구니에 담기

제품 설명

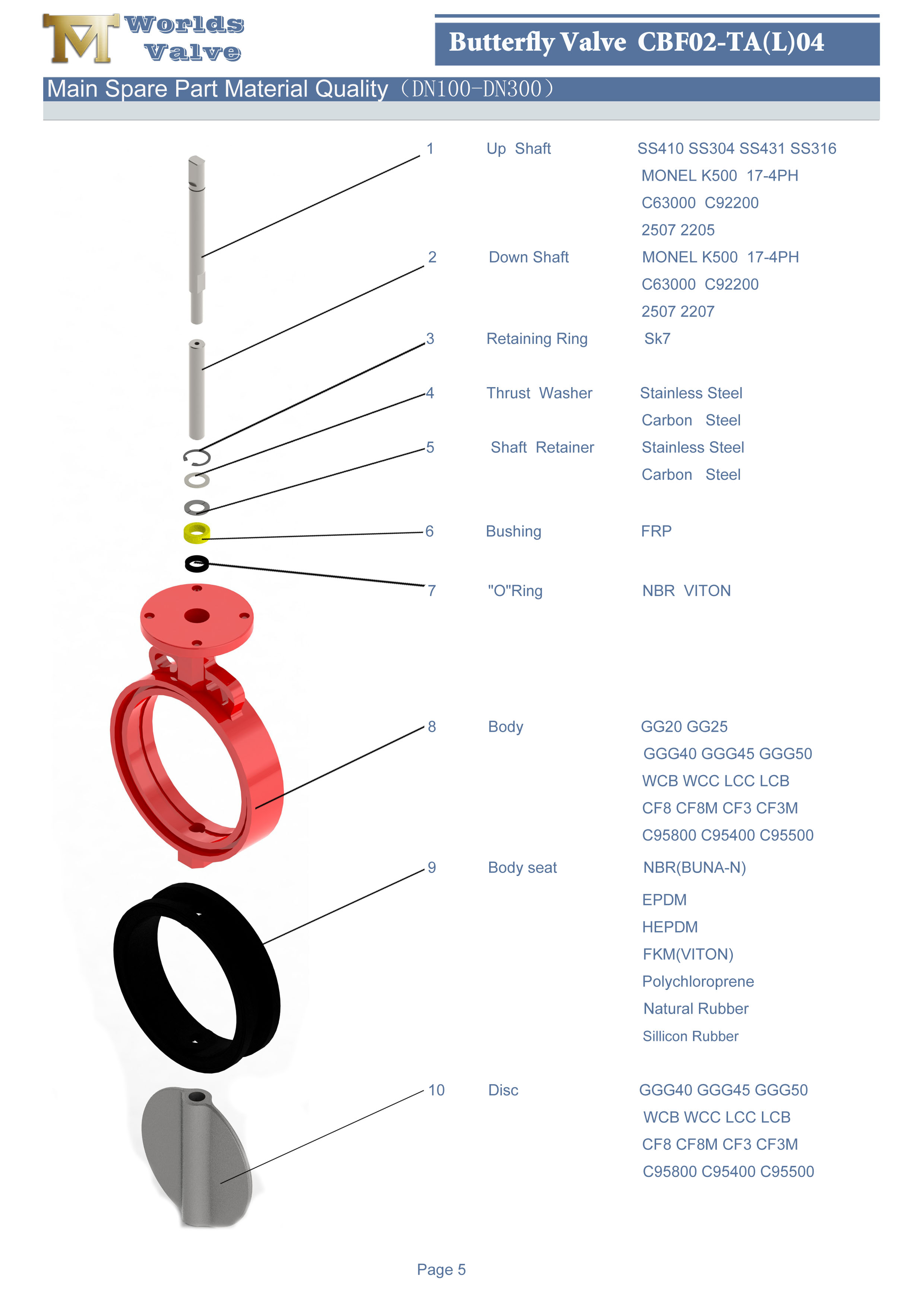

附图 1 고무 EPDM NBR BUNA-N 안감 동심 웨이퍼 버터 플라이 밸브

제품 기능 :

100 % 양방향 꽉 차단.
흐름 방향으로 제한없이 설치.
체중 감소 및 전체 치수.
저압 손실 및 에너지 비용이 절감됩니다.
높은 KV / CV 값.
식수 시스템 등을 청소하고 소독하기 쉽습니다.
자체 청소 (잔류 물 없음).
부식에 좋은 저항.

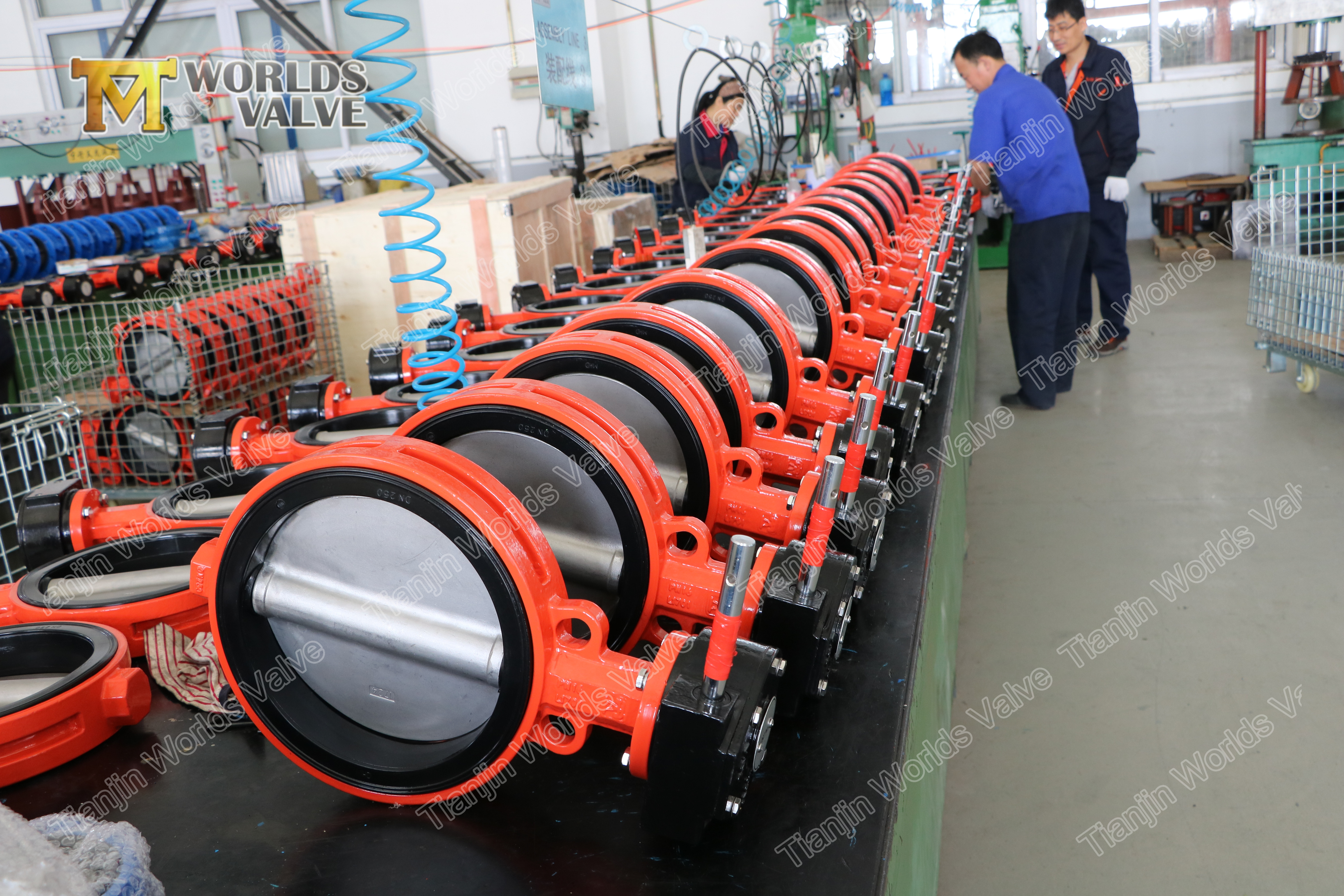

附图 2 웨이퍼 러그 타입 동심 나비 밸브 핀없이

기술적 인 매개 변수 :

크기	DN32-DN600.	DN650-DN2000.
일의 압박감	16bar.	10Bar.
껍질	24bar.	15Bar.
봉인	18bar.	11Bar.
작동 온도	-45 ℃ ~ + 150 ℃
운영 환경	밸러스트 및 빌지 시스템 화학 처리 담수화 식물 드릴링 rigs 마시는 물 건조 분말 음식 및 음료 가스 식물 HAVC 광산 산업 종이 산업 모래 해수 설탕 산업 처리 열 기술 수처리 폐수
운전 방법	손 레버 웜 기어 전기 공압

₹ 3 GJS400GJS500 GGG40 GGG50 WCB 연성 철제 버터 플라이 밸브

주재료:

이름	재료
신체	주철 연성 철 탄소강 스테인레스 스틸 알 - 청동
디스크	연성 철 탄소강 스테인레스 스틸 알 - 청동
샤프트	스테인레스 스틸 모넬 K500.
Seat	Buna NBR EPDM Viton PTFE HEPDM 네오프렌 Hypalon 천연 고무

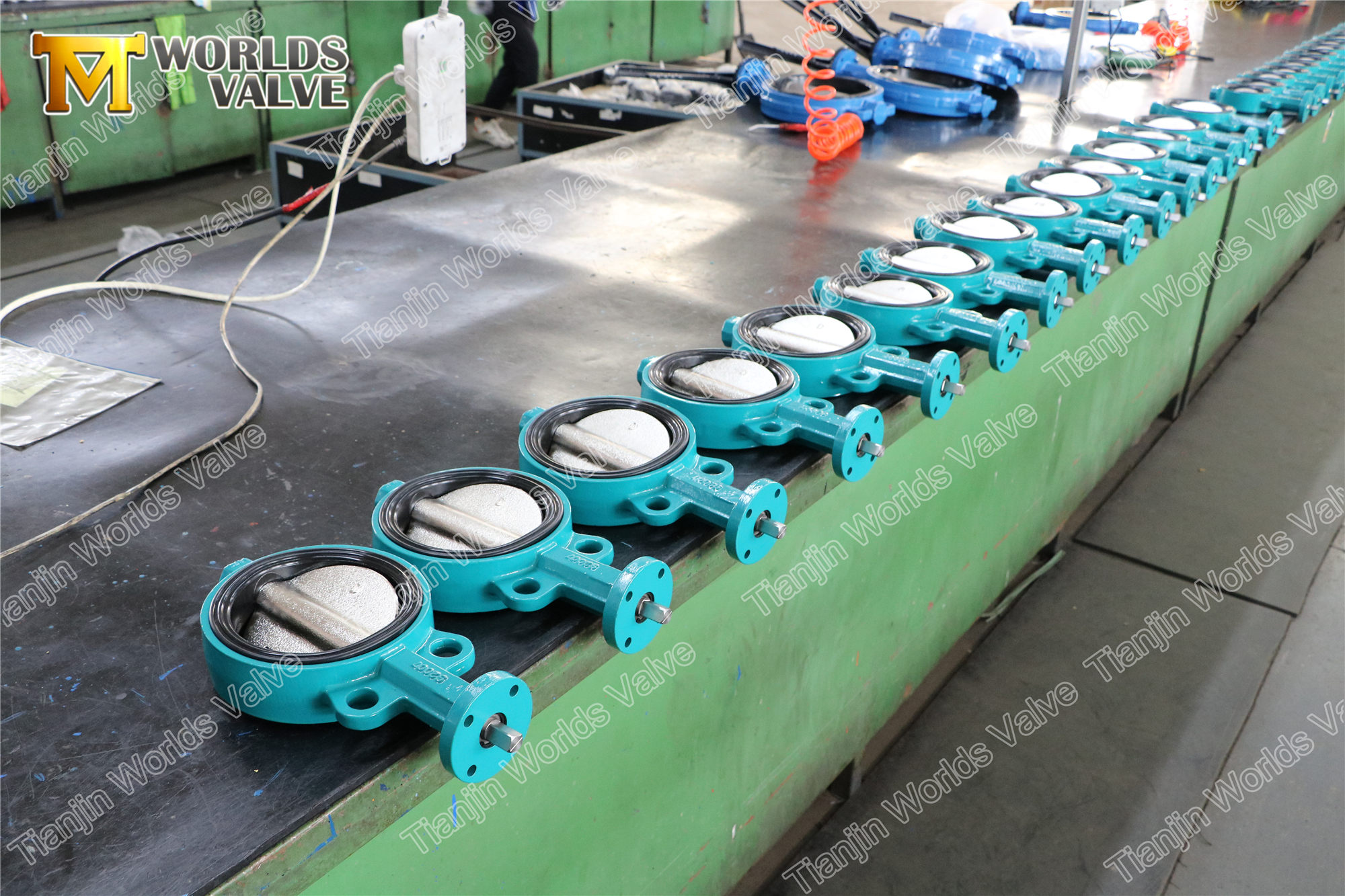

附图 4 나일론 고무 코팅 디스크 웨이퍼 유형 버터 플라이 밸브

이그제큐티브 표준 :

디자인 표준	EN 593, MSS SP67 API 609 BS5155.
검사 및 테스트	API 598 ISO 5208 EN 12266.
최종 표준	ANSI B16.1 CL. 125LB & B16.5 CL. 150lb. 2129 테이블 D & E BS 10 테이블 D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150LB AWWA C207. SABS 1123 표 1000/3 & 3600/3.
면 대면	ISO 5752, EN 558, MSS SP67 및 API 609 DIN3202
탑 플랜지	ISO 5211.

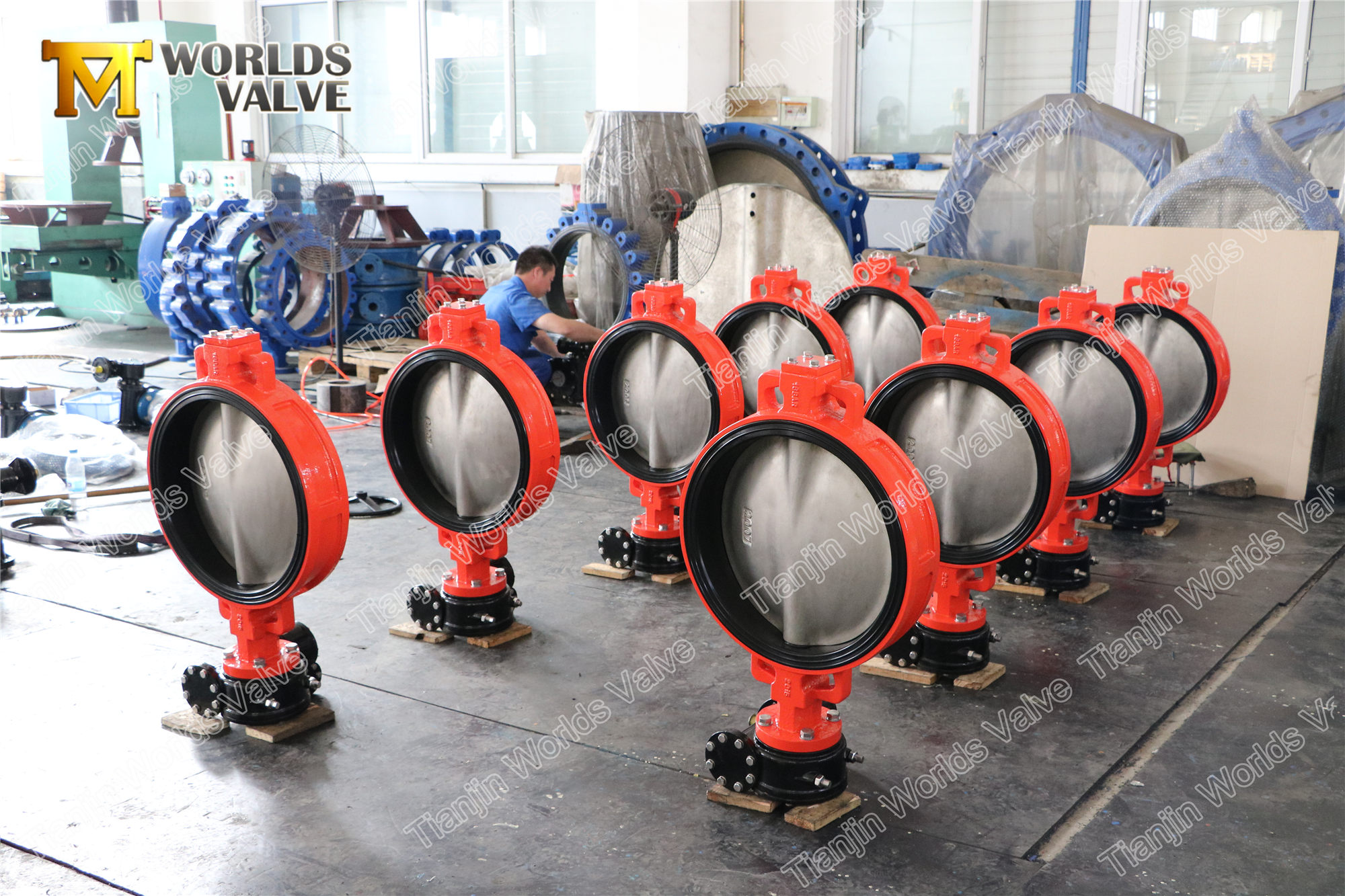

附图 5 GJS400GJS500A536A395WCB 주철 스테인레스 스틸

고무 EPDM NBR BUNA-N 안감 동심 웨이퍼 버터 플라이 밸브 웨이퍼 러그 타입 핀없이 동심 나비 밸브 GJS400 / GJS500 / GGG40 GGG50 WCB 연성 철제 버터 플라이 밸브 나일론 / 고무 코팅 디스크 웨이퍼 유형 버터 플라이 밸브 핀 연성 철분없이 고무 소프트 좌석이있는 동심 웨이퍼 버터 플라이 밸브 GJS400 / GJS500 / A536 / A395 / WCB 주철 스테인레스 스틸
