EBF01-TF01
OEM | ODM | WDS
| 수량： | |
|---|---|
이중 편심 버터플라이 밸브라고도 알려진 이중 오프셋 버터플라이 밸브는 기존 동심 설계에 비해 상당한 발전을 보여줍니다. 동심 밸브에서는 디스크와 시트가 전체 개폐 주기 동안 지속적으로 접촉을 유지하므로 지속적인 마찰이 발생하여 조기 시트 마모와 높은 작동 토크가 발생합니다. 이중 오프셋 설계는 스템 축을 디스크 중심선과 밸브 중심선 모두에서 두 방향으로 오프셋하여 디스크가 열리자마자 시트에서 멀어지도록 함으로써 이 문제를 해결합니다. 몇 도만 회전하면 씰 압축이 완전히 해제되어 미끄럼 마찰이 제거되고 작동 토크가 낮아지고 시트 수명이 연장되며 수천 번의 사이클 후에도 완벽한 차단 기능을 제공합니다.

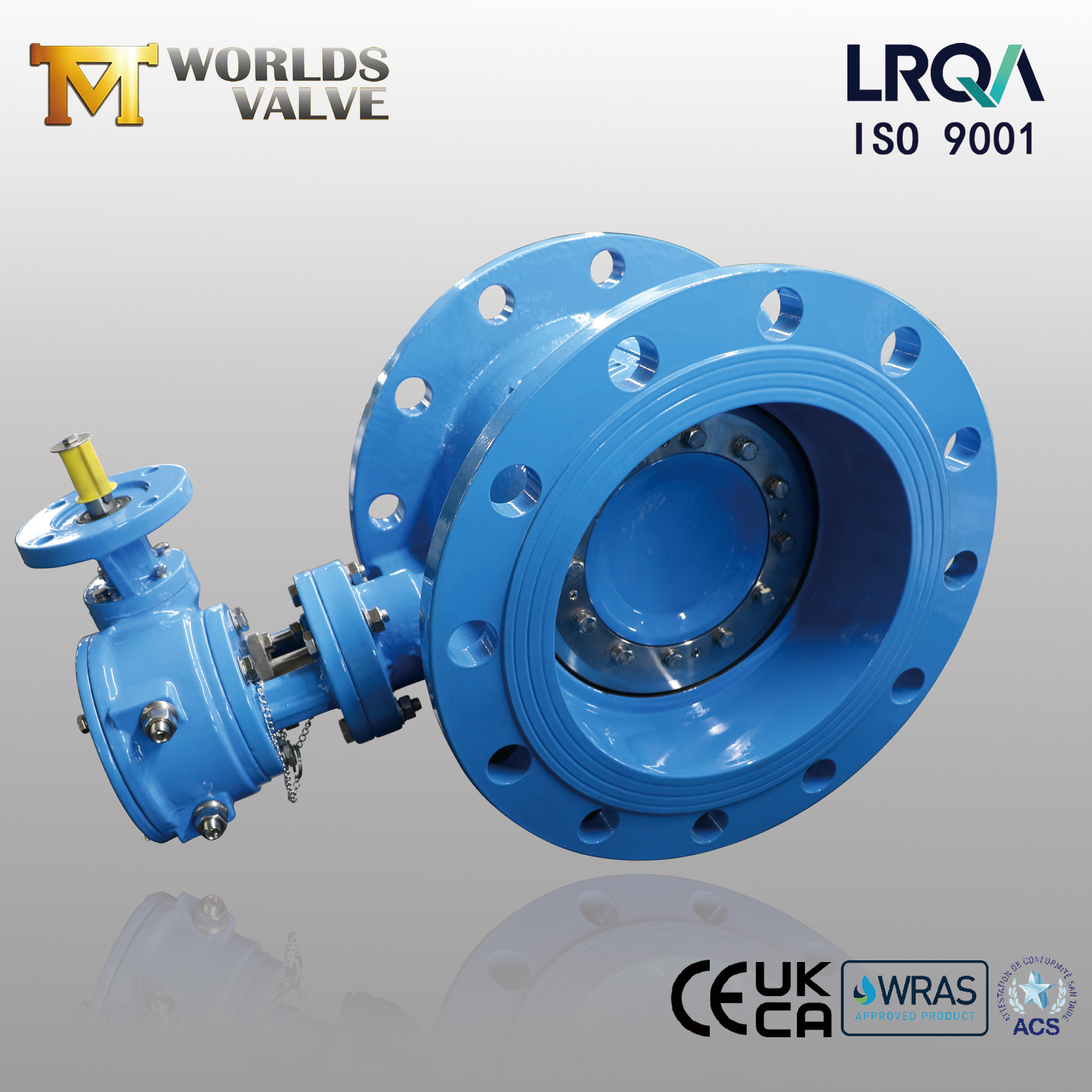

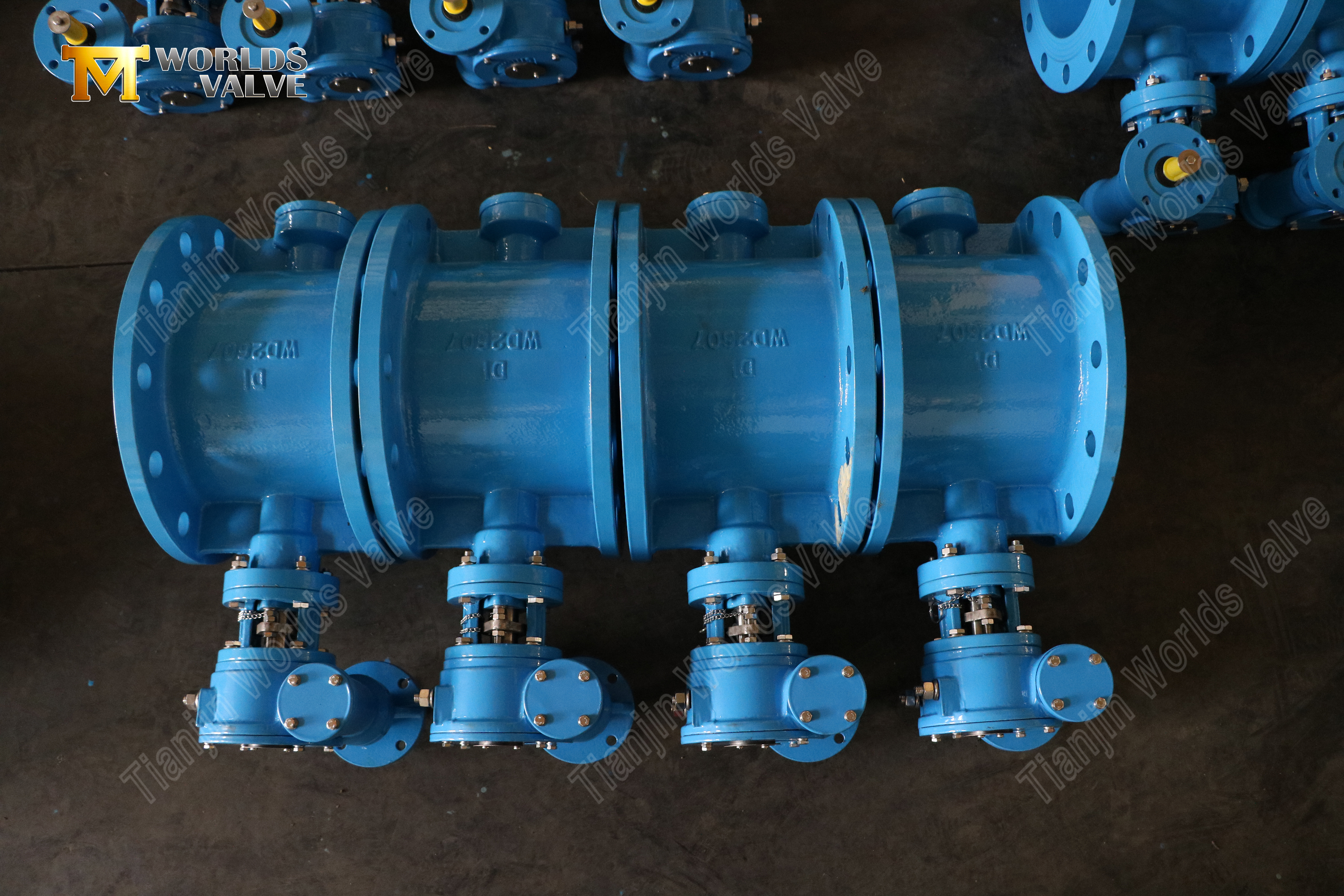

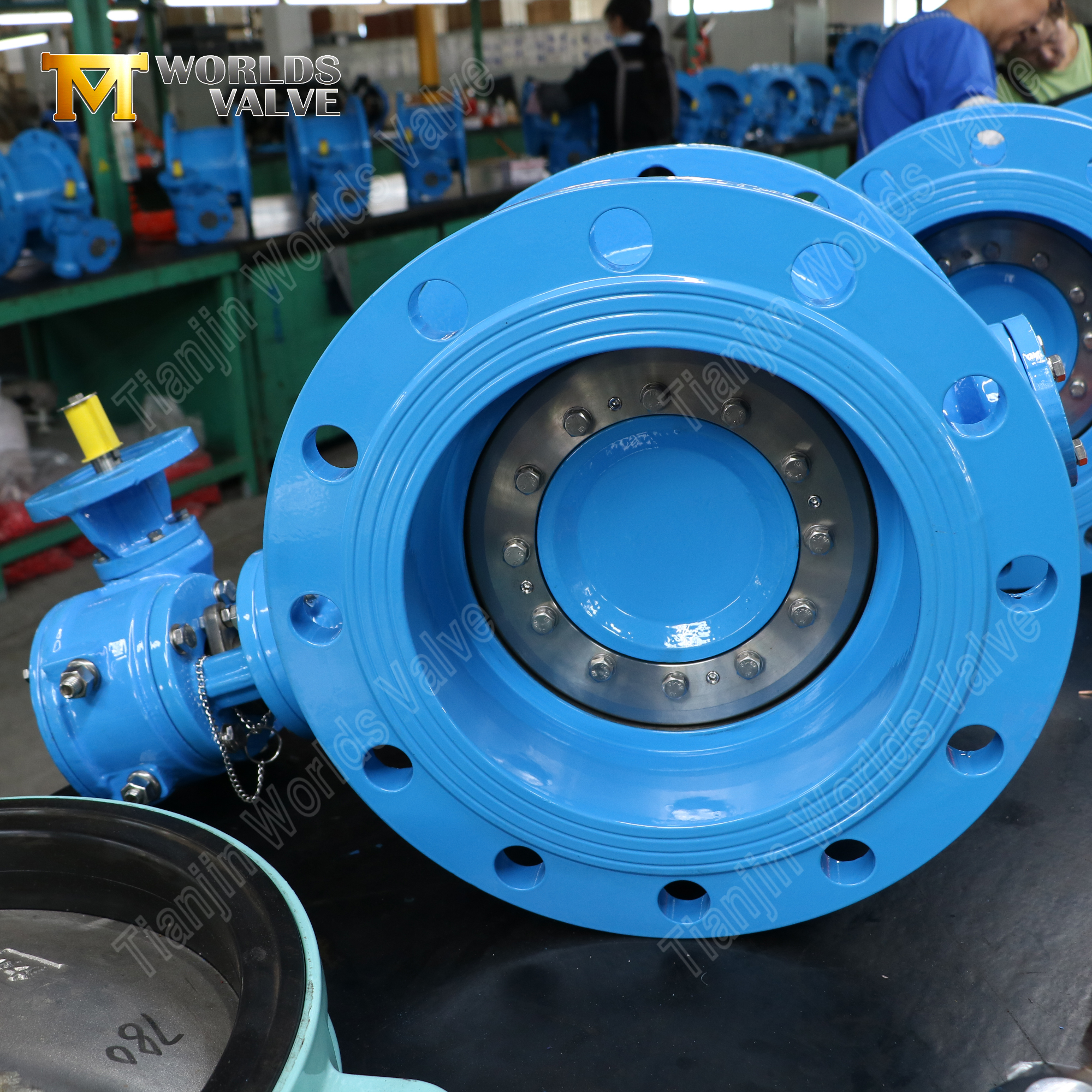

이 10인치 모델은 연성철 본체와 디스크(EN-GJS-400-15), 304 스테인리스 스틸 시트, SS420 스템, RAL 5015 에폭시 코팅으로 마감 처리된 웜 기어와 핸드휠이 있는 전기 액추에이터를 갖추고 있습니다. DN100부터 DN1800까지의 크기로 제공되는 이 밸브는 물 공급, 폐수 처리, 발전 및 산업 응용 분야에 이상적입니다. LRQA 인증 ISO 9001:2015 OEM 제조업체로서 19년 이상의 수출 경험을 보유한 당사는 재료, 크기, 압력 등급, 플랜지 표준, 코팅 및 액추에이터 등 모두 고객의 사양에 맞춰 완전히 맞춤화 가능한 솔루션을 제공합니다.
더블 오프셋 버터플라이 밸브 | DI 바디&디스크| 304석 | SS420 줄기 | EN 593
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 공급업체
EBF01-TF01 - 상세 제품 정보

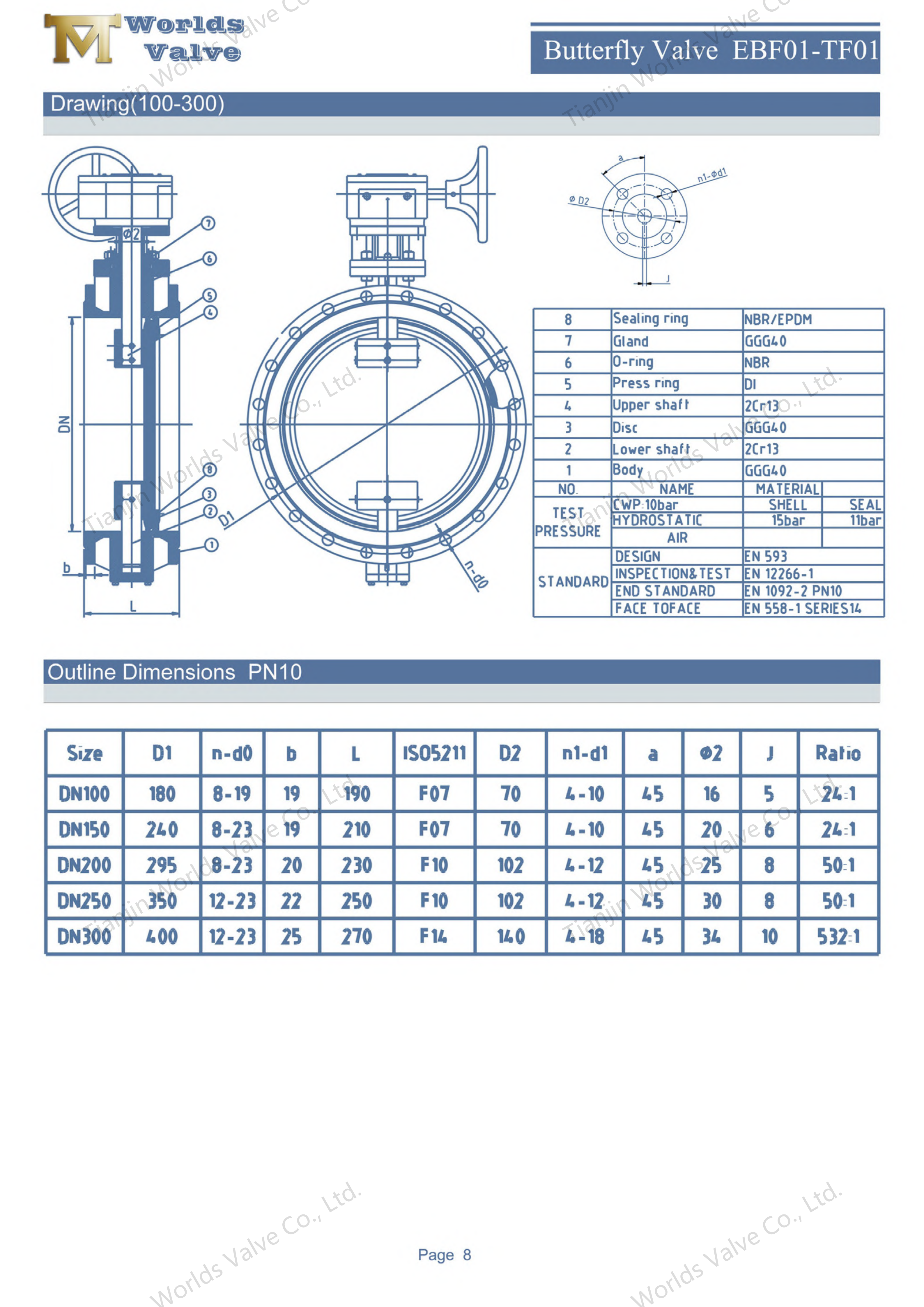

매개변수 | 사양(본 모델) |
밸브 종류 | 이중 오프셋 버터플라이 밸브(편심) |
크기 | DN250(범위: DN100~DN1800) |
설계 | EN 593 |
본체 재질 | 연성철(EN-GJS-400-15) |
디스크 재질 | 연성이 있는 철 |
줄기 재료 | SS420 스테인레스 스틸 |
시트 재질 | 304 스테인레스 스틸 |
상단 플랜지 | ISO 5211 |
작업 | 웜기어와 핸드휠이 있는 전동 액추에이터 |
코팅 | 에폭시 수지, RAL 5015(하늘색), 최소 250μm |
슬라이딩 마찰 제거 – 이중 오프셋 기하학적 구조로 인해 디스크가 열리자마자 시트에서 멀리 들어 올려 동심 밸브를 마모시키는 지속적인 마찰이 제거됩니다. 이는 시트와 디스크 수명이 상당히 길어진다는 것을 의미합니다.
낮은 작동 토크 – 단 몇도 회전만으로도 마찰이 제거되므로 밸브 작동에 필요한 토크가 상당히 줄어듭니다. 이를 통해 더 작고 경제적인 액추에이터와 더 부드러운 수동 작동이 가능해졌습니다.
완벽한 차단 – 이중 오프셋 설계로 닫혀 있을 때 디스크 시트가 304 스테인리스 스틸 시트에 단단히 고정되어 수천 번의 사이클 후에도 API 598 인증을 받은 누출 없는 밀봉 기능을 제공합니다.
양쪽 끝의 일체형 플랜지 – 밸브는 양쪽의 짝을 이루는 파이프 플랜지에 직접 볼트로 고정되어 가장 안전하고 견고한 연결을 제공하며 대구경 및 고유량 시스템에 이상적입니다.
양방향 막다른 서비스 – 밸브가 닫혀 있고 밀봉된 상태에서 양쪽 파이프 섹션의 격리 및 제거를 지원합니다.
더욱 쉬운 정렬 – 일체형 플랜지는 복잡한 정렬 절차 없이 파이프라인 플랜지 사이의 장착 및 센터링을 단순화합니다.
고강도 – ≥400 MPa의 인장 강도와 ≥250 MPa의 항복 강도를 제공하여 압력 서지에서도 안정적인 성능을 제공합니다.
뛰어난 신율 – 최소 15%의 신율로 재료가 균열 없이 열 팽창과 파이프라인 응력을 견딜 수 있도록 보장합니다.
충격 저항 -구상 흑연 구조는 기계적 충격과 진동을 견디는 뛰어난 인성을 제공합니다.
우수한 내식성 -304 스테인리스강은 물, 폐수 및 약한 화학 환경에서 산화 및 부식에 저항합니다.
내구성 있는 하드 씰 성능 - 금속 간 씰링 인터페이스는 소프트 시트 설계에 비해 내마모성이 뛰어나므로 더 높은 온도와 까다로운 서비스 조건에 이상적입니다.
긴 서비스 수명 – 304 시트는 수천 번의 사이클 동안 밀봉 형상을 유지하여 일관된 기포 차단을 보장합니다.
고강도 - 304/316 스테인리스강보다 인장 강도가 훨씬 높아 대구경 밸브에서도 안정적인 토크 전달이 보장됩니다.
내마모성 - 경화된 표면은 반복적인 사이클링 중에 마모 및 프레팅을 방지합니다.
분출 방지 설계 – 고정 메커니즘은 압력 서지 시 우발적인 스템 배출을 방지합니다.
전기 자동화 - PLC 및 SCADA 통합을 위해 4~20mA 피드백으로 원격 온오프 또는 변조 제어를 제공합니다.

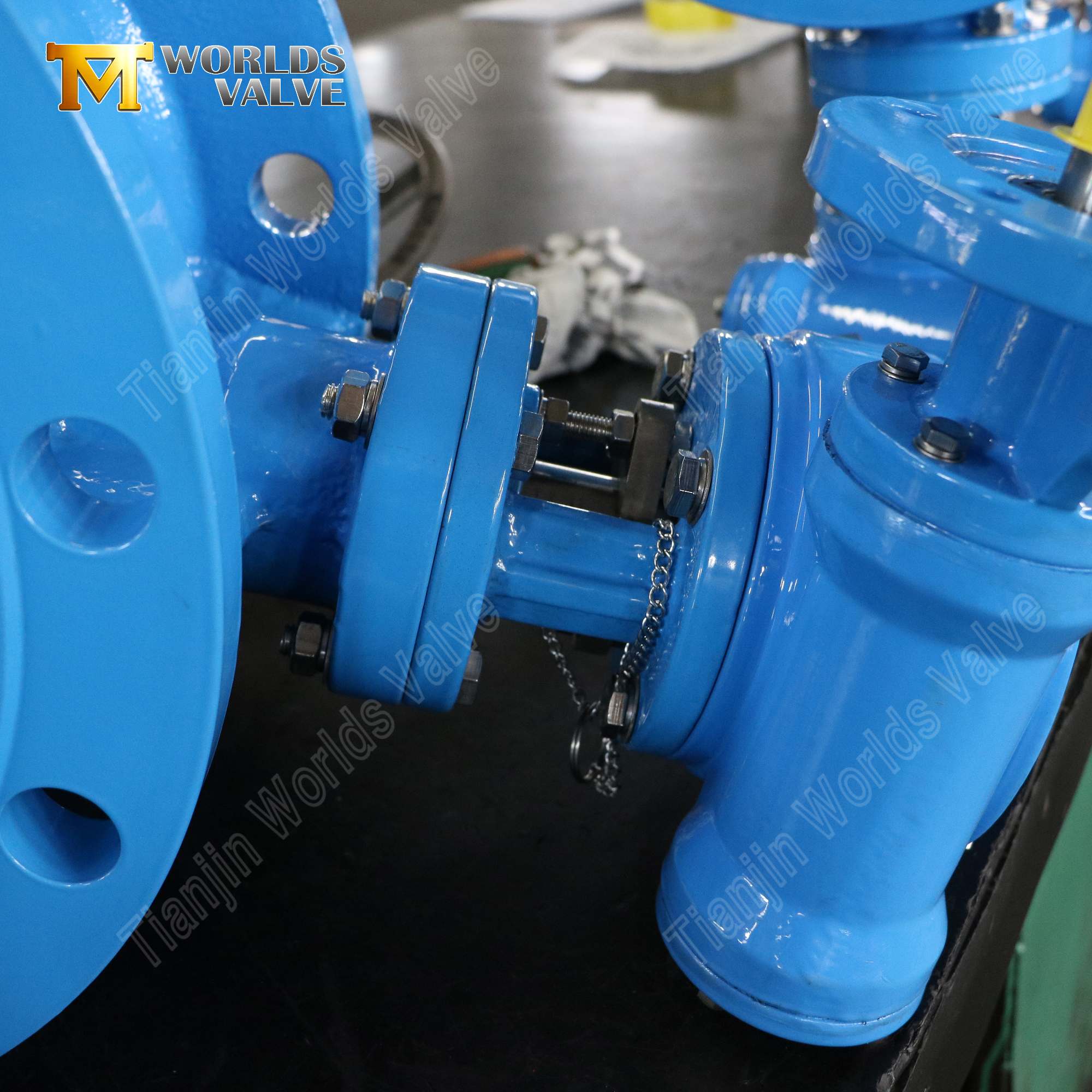

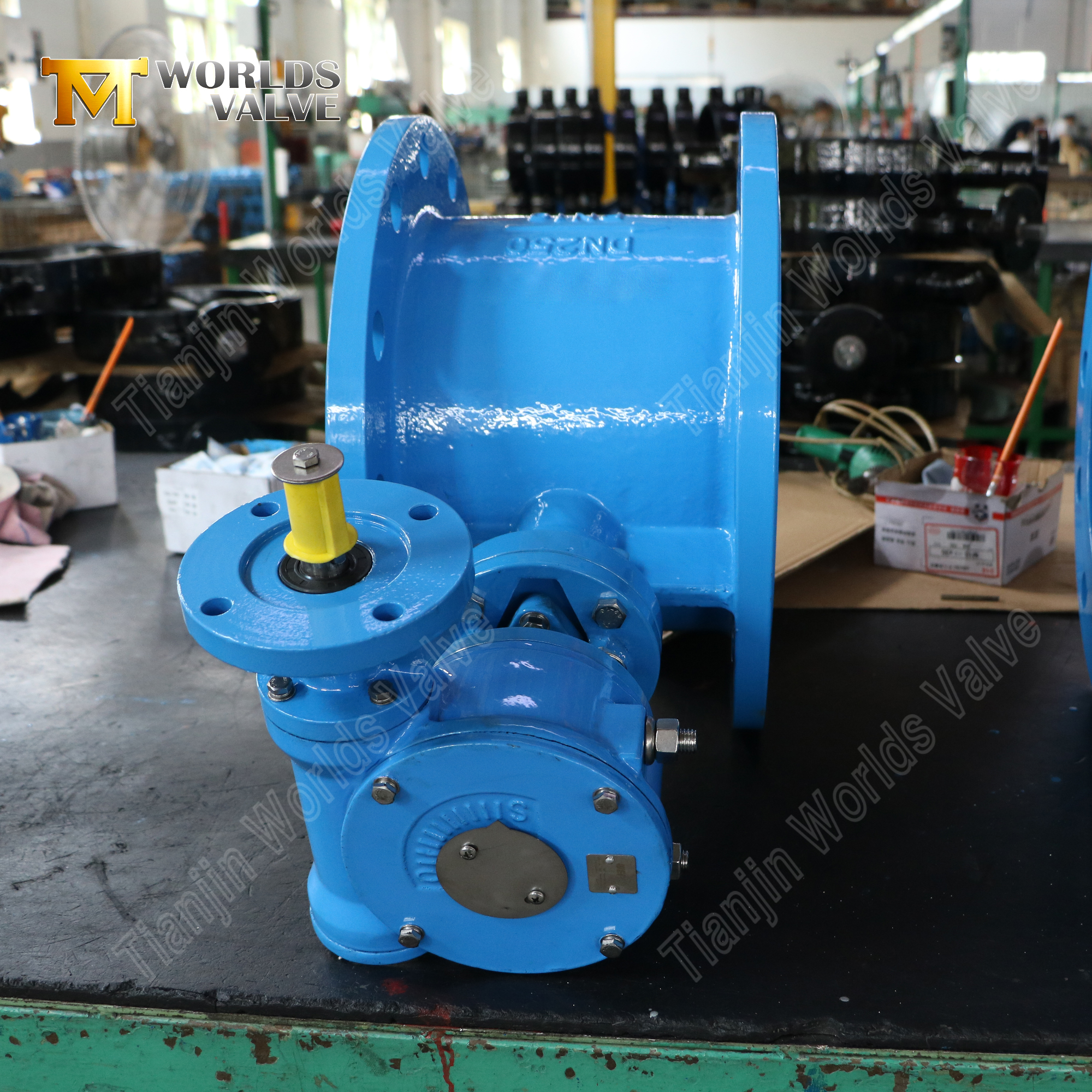

웜 기어 토크 증폭 - 웜 기어는 작동 토크 요구 사항을 줄여 대구경 밸브에서도 부드럽고 안정적인 작동을 가능하게 합니다.
수동 핸드휠 오버라이드 - 정전이나 유지 관리 중에 수동으로 작동할 수 있는 핸드휠이 포함되어 있어 특별한 도구가 필요하지 않습니다.
ISO 5211 장착 - 표준화된 상단 플랜지는 다양한 액추에이터와의 호환성을 보장합니다.
산업 | 애플리케이션 |
물 공급 및 분배 | 시립 수도관, 펌프장, 배전망 |
폐수 처리 | 하수관, 처리장, 폐수 시스템 |
발전 | 냉각수 회로, 응축기 시스템, 증기 라인 |
HVAC 시스템 | 냉수, 온수, 냉각탑 시스템 |
산업 가공 | 일반 산업용수 라인, 공정유체 |
화재 예방 | 소방관, 스프링클러 시스템 |
1. LRQA 인증 품질 - 당사의 ISO 9001:2015 인증은 전 세계적으로 신뢰받는 인증 기관인 LRQA에서 발행하여 지속적인 개선과 위험 관리에 대한 당사의 의지를 입증합니다.
2. 이중 오프셋 전문가 – 당사는 전 세계적으로 물, 전력 및 산업 프로젝트를 위한 이중 오프셋 버터플라이 밸브를 제조한 광범위한 경험을 보유하고 있습니다.
3. 넓은 크기 범위 – DN100에서 DN1800까지 산업용 배관 요구 사항의 전체 범위를 포괄합니다.
4. 완전 맞춤화 – 재료, 플랜지 표준(ANSI, DIN, JIS, BS), 코팅(모든 RAL 색상), 액추에이터 – 우리는 귀하의 사양에 맞춰 제작합니다.
5. 19년 이상의 수출 경험 – 유럽, 미주, 중동 및 동남아시아를 포함한 50개 이상의 국가에 대한 원활한 물류 및 판매 후 지원.
6. 100% 추적성 – 모든 밸브에는 재료 인증서와 압력 테스트 보고서가 함께 제공됩니다. 예외는 없습니다.
7. 빠른 처리 – 전담 프로젝트 관리자; 일반적인 리드타임은 15~40일입니다. 천진 공장 견학을 환영합니다.
10인치 구성, DN100-DN1800 범위 내의 다른 크기, 자동 작동 또는 대규모 프로젝트를 위한 전체 밸브 패키지가 필요하든 당사는 귀하의 사양에 맞게 제작할 준비가 되어 있습니다.
간단히 우리에게 보내주십시오:
필요한 크기 및 압력 등급
미디어 유형 및 작동 온도
선호하는 소재 조합(바디/디스크/시트)
액추에이터 유형(수동, 웜기어, 전기, 공압, 유압)
플랜지 표준 및 드릴링(ANSI, DIN, JIS, BS)
목표수량 및 도착항
우리 팀은 견적 및 엔지니어링 제안을 통해 24시간 이내에 응답할 것입니다.
우리는 또한 공장 방문을 환영합니다. 중국 천진에서 귀하의 밸브를 어떻게 제조하는지 직접 방문해 보십시오.
