1. 웜 기어 메커니즘이있는 나비 밸브 원활한 작동을 위해
- 정밀 제어 : 부식 방지 웜 기어는 높은 토크에서도 부드러운 0–90 ° 회전을 보장합니다.
- 자체 잠금 설계 : 미끄러짐없이 밸브 위치를 유지하여 의도하지 않은 조정을 제거합니다.
- 확장 된 수명 : PTFE 윤활 포켓이 장착 된 강화 강철 기어는 마모를 줄입니다.
2. 우수한 성능을위한 고무가 씰링
-Bubble-Tight 차단 : EPDM/NBR 고무 라이닝은 클래스 VI 밀봉 (ISO 5208에 따라)을 제공합니다.
- 화학 저항성 : 산, 알칼리 및 염소 물을 견딜 수 있습니다 (pH 4-10).
-온도 탄력성 : -20 ° C ~ 120 ° C (-4 ° F ~ 248 ° F)에서 작동합니다.
3. 우주 효율을위한 웨이퍼 유형 설계
- 소형 설치 : 추가 하드웨어가없는 ANSI/DIN/JIS 플랜지 사이에 적합합니다.
- 누출이없는 연결 : 적분 플랜지 개스킷은 최대 16 bar (232 psi)에서 누출이 0이됩니다.
4. 강력한 건축
- 바디 재료 : 부식성 환경의 연성 철 (에폭시 코팅) 또는 SS316.
- 디스크 : 부식을 방지하기 위해 고무 캡슐화가 완비 된 스테인레스 스틸.
5. 인증 된 품질
- 규정 준수: CE, ISO 9001 및 WRAS 인증.
- 테스트 : 1.5 배 MAWP에서 100% 정수압 테스트.
1. OEM/ODM 서비스에 대한 전문 지식
신뢰할 수있는 웨이퍼 유형 Butterfly Valve Factory로서 특정 요구 사항에 맞는 맞춤형 솔루션을 제공합니다. 설계에서 제공에 이르기까지 우리는 원활한 실행을 보장합니다.
2. 유지 보수 절약
- 교체 가능한 고무 라이닝은 서비스 간격을 3 배, 전통적인 디자인으로 확장합니다.
3. 글로벌 준수
- EU, 영국 및 아시아 시장에 대한 사전 인증.
4. 사용자 정의
- 옵션 기어 박스 위치 표시기, 잠금 장치 또는 확장 줄기.
크기 | DN32-DN600 | DN650-DN2000 |
작동 압력 | 16bar | 10bar |
껍데기 | 24bar | 15bar |
밀봉하다 | 18bar | 11bar |
작동 온도 | -45+~+150 ℃ | |
운영 환경 | 밸러스트 및 빌지 시스템 화학적 처리 담수화 식물 드릴링 리그 식수 마른 가루 음식과 음료 가스 공장 havc 광업 산업 제지 산업 모래 취급 해수 설탕 산업 열 기술 수처리 폐수 | |
운전 방법 | 손 지렛대 웜 기어 전기 같은 영적인 | |

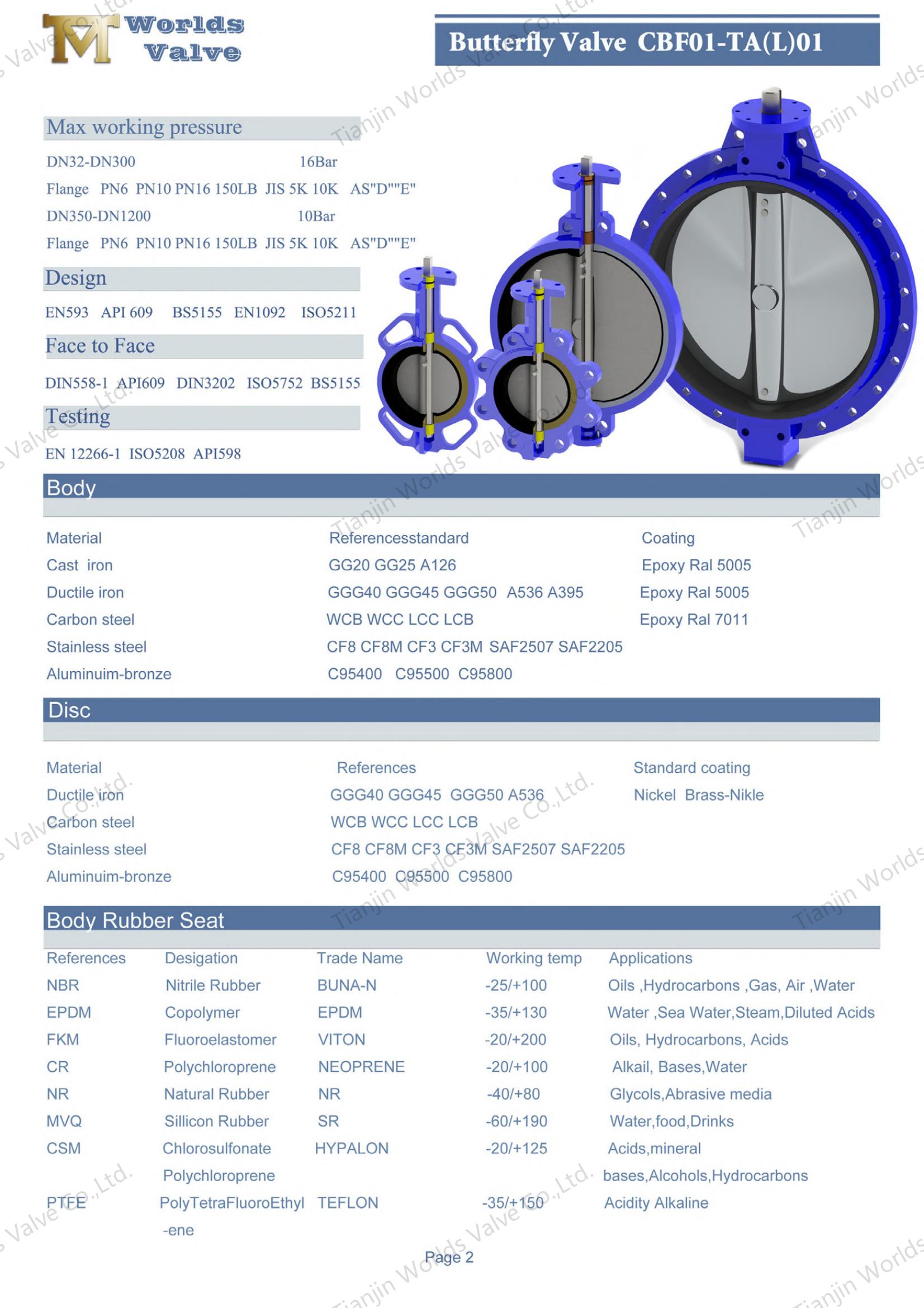

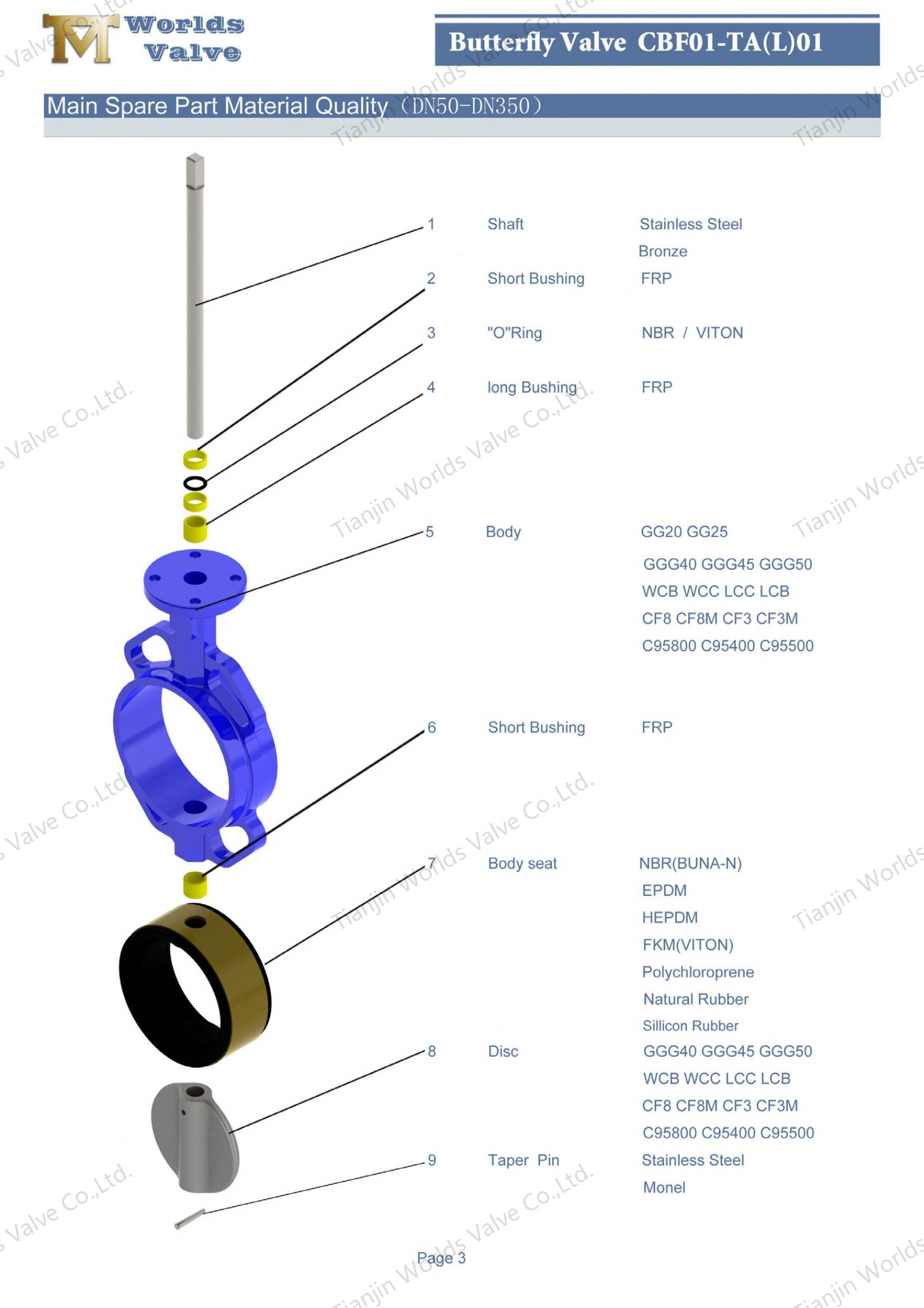

이름 | 재료 |
몸 | 주철 연성 철 탄소강 스테인레스 스틸 Al-Bronze |
디스크 | 연성 철 탄소강 스테인레스 스틸 Al-Bronze |
샤프트 | 스테인레스 스틸 모넬 K500 |
Seat | 분나 NBR EPDM 비튼 ptfe Hepdm 네오프렌 hypalon 천연 고무 |
디자인 표준 | EN 593, MSS SP67 API 609 BS5155 |
검사 및 테스트 | API 598 ISO 5208 en 12266 |
최종 표준 | ANSI B16.1 CL. 125lb & B16.5 Cl. 150lb AS 2129 표 D & E BS 10 표 D & E DIN 2501 PN6, PN10 및 PN16 EN 1092 PN6, PN10 및 PN16 ISO 2531 PN6, PN10 및 PN16 ISO 7005 PN6, PN10 및 PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150lb Awwa C207 SABS 1123 표 1000/3 및 표 1600/3 |
대면 | ISO 5752, EN 558, MSS SP67 및 API 609 DIN3202 |
상단 플랜지 | ISO 5211 (고객의 요구에 따른) |
웜 기어 작동 웨이퍼 나비 밸브를 발견하여 고무 라이닝 (CE, ISO 및 WRA)이 물, HVAC 및 화학 시스템에 대한 인증을 받았습니다. 오늘 가격과 사양을 요청하십시오!
