CBF02-TA01
OEM | ODM | WDS
| 수량： | |
|---|---|
핵심 가치는 **본질적인 사용자 정의 가능성**에 있습니다. 표준 구성으로 제공되지만 모든 애플리케이션에는 고유한 요구 사항이 있다는 것을 알고 있습니다. 따라서 **본체, 디스크, 시트, 스템 재질과 같은 중요한 구성 요소는 특정 매체, 압력, 온도 및 환경 요구 사항에 따라 완전히 맞춤화 가능**합니다. 이 밸브는 단순한 제품이 아닌 맞춤형 유량 제어 솔루션을 제공하려는 당사의 약속을 구현합니다.

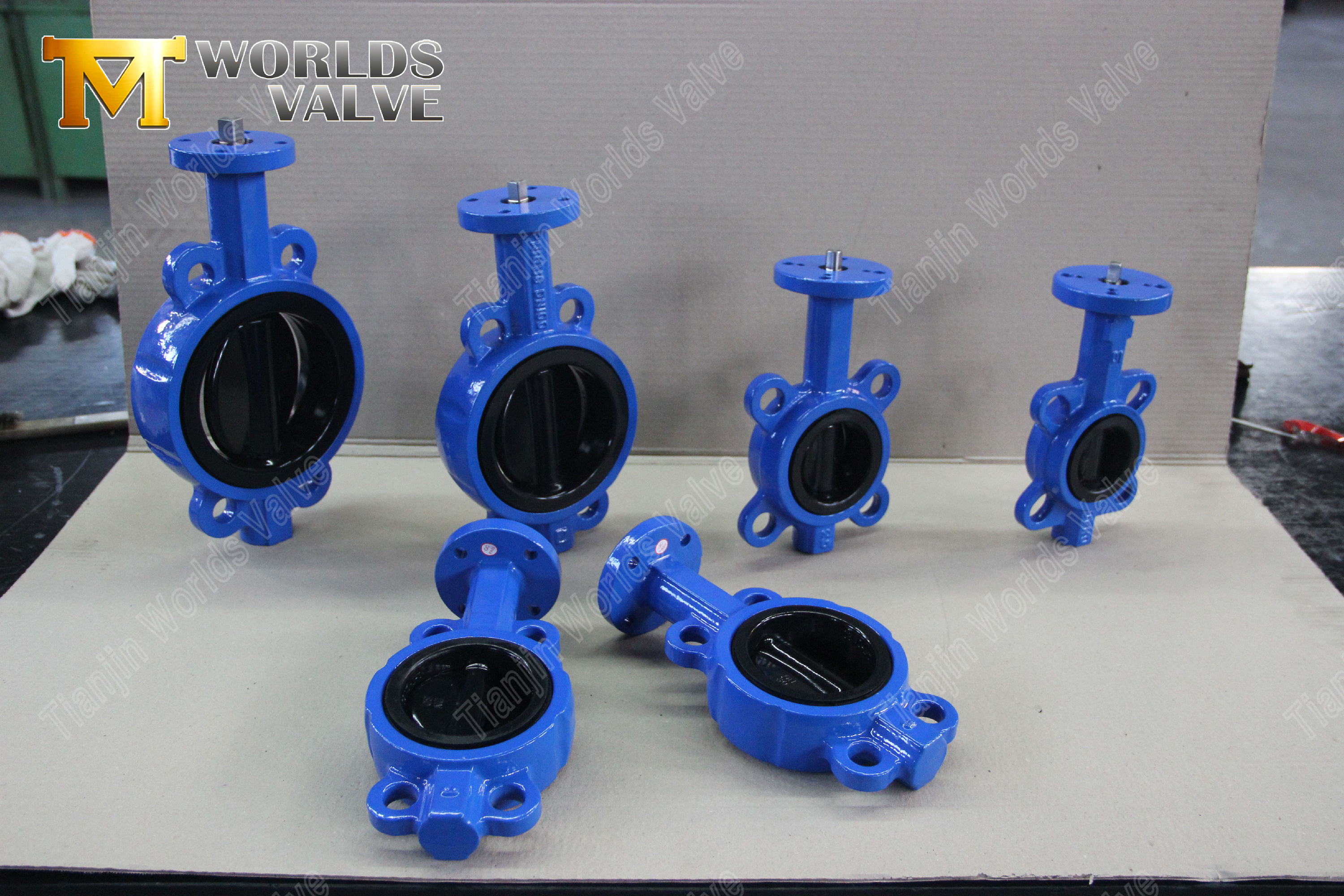

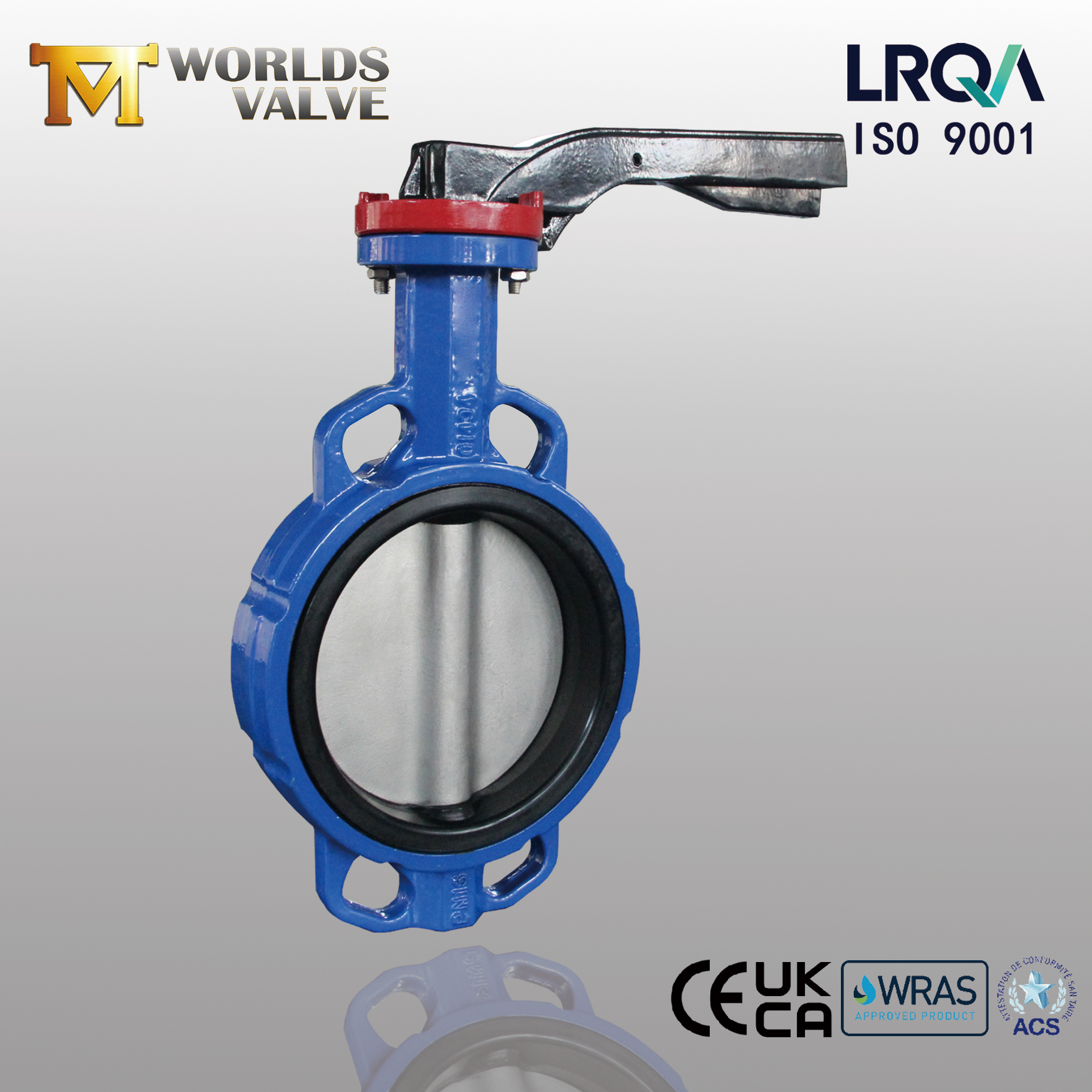

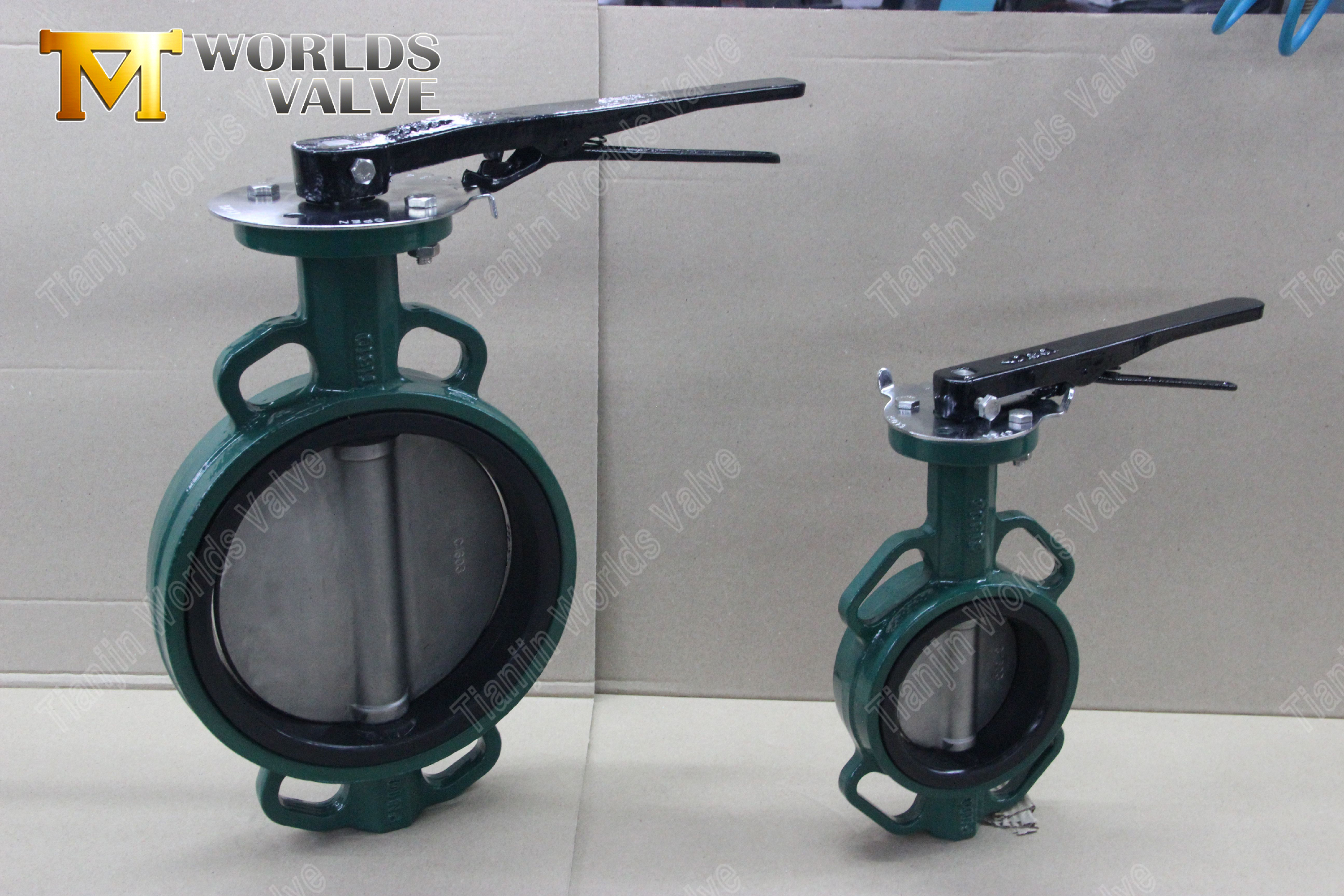

알루미늄 핸들 및 탄력 있는 시트가 있는 맞춤형 웨이퍼 버터플라이 밸브 | OEM 초점
Tianjin Worlds Valve Co., Ltd. - ISO 9001, CE, UKCA 및 WRAS 인증 제조업체
CBF02-TA01-작동 및 유지보수 매뉴얼다운로드

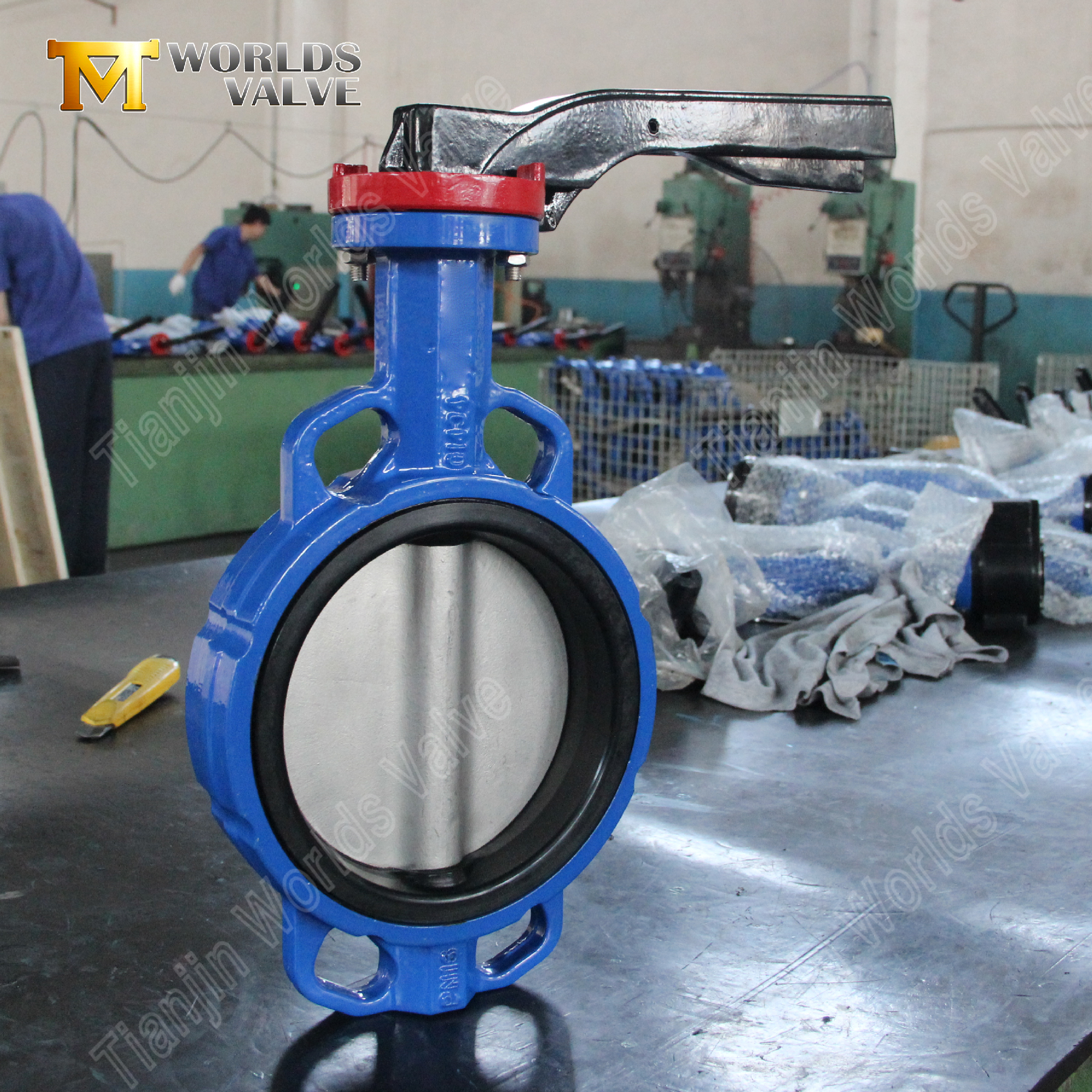

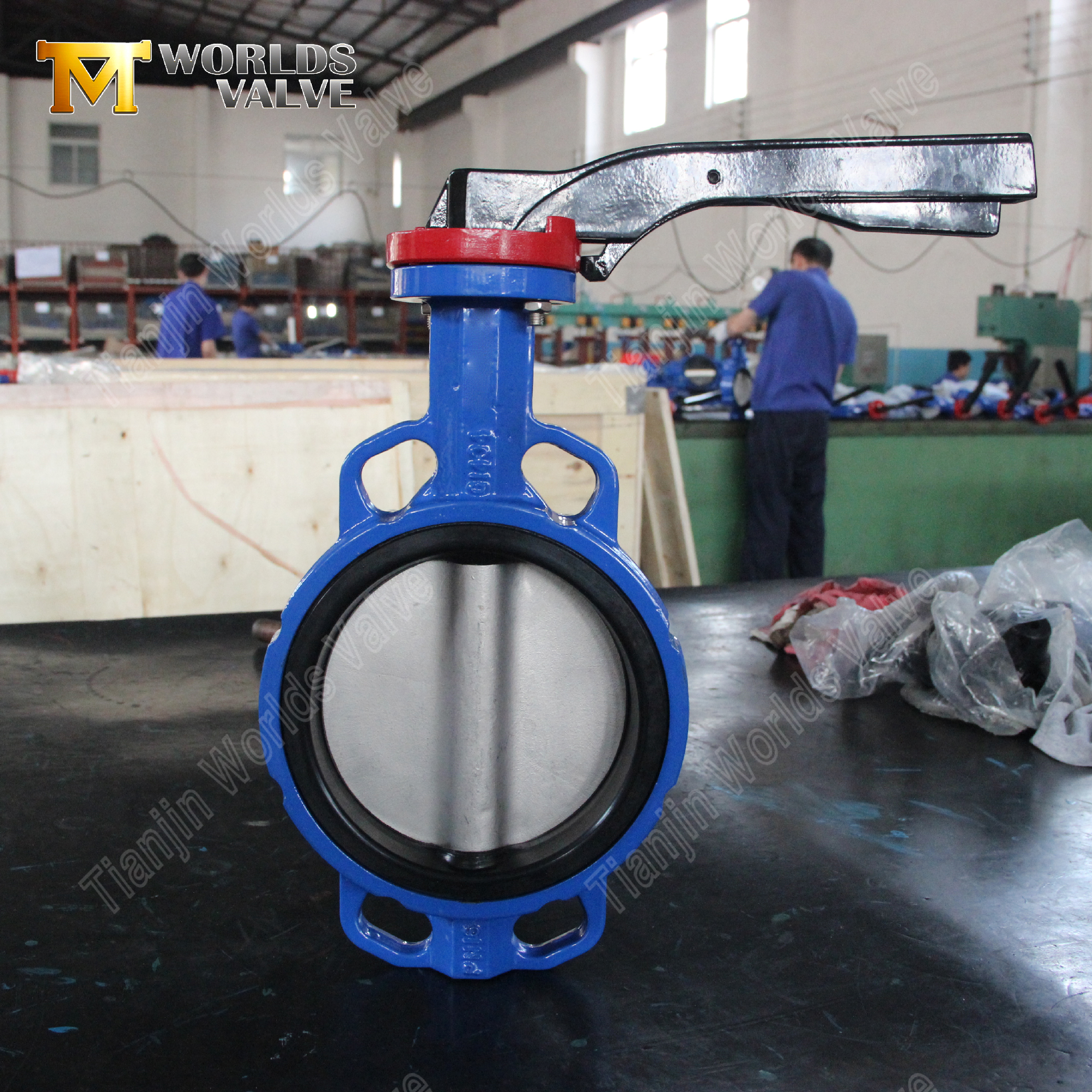

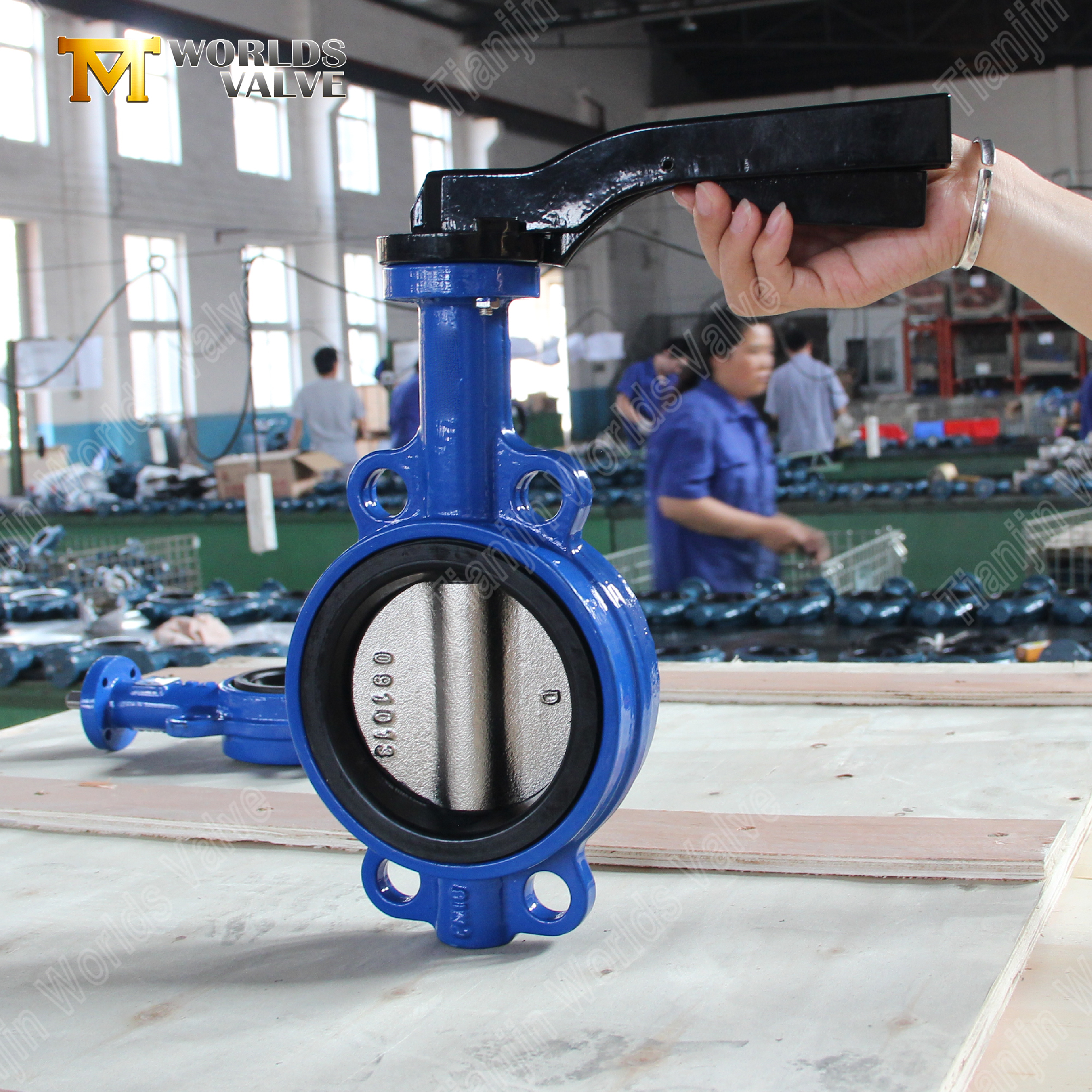

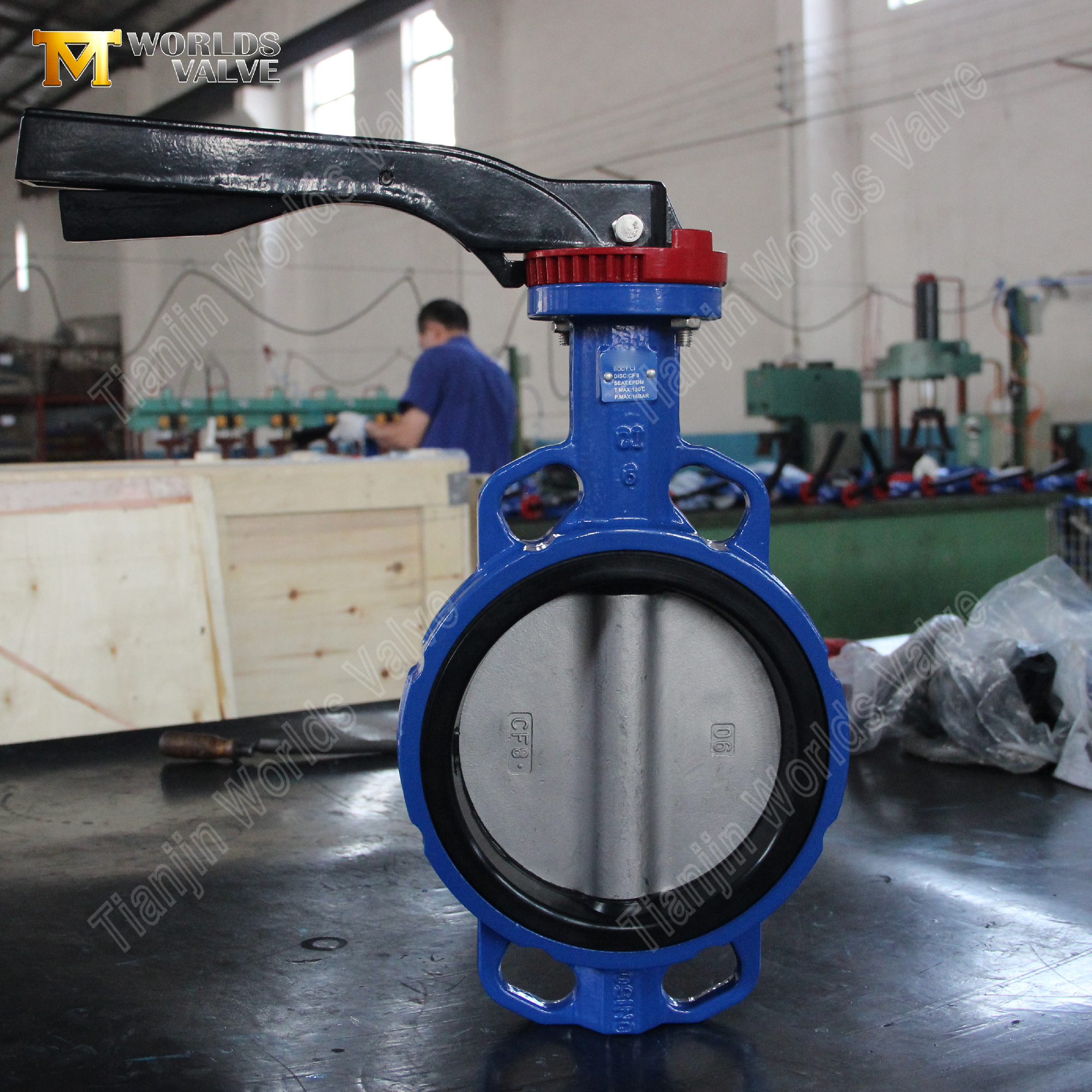

1. 효율적인 작동을 위한 가볍고 내구성이 뛰어난 알루미늄 핸들
표준 애플리케이션에서 사용자 친화적인 수동 제어를 위해 설계되었습니다.
최적화된 인체공학 및 무게: **알루미늄 합금 핸들**은 무게 대비 강도가 뛰어나 견고한 작동을 보장하는 동시에 취급이 쉽고 편안하여 운전자의 피로를 줄여줍니다.
부식 방지 및 내구성: 알루미늄은 일반 환경에서 우수한 자연 내식성을 제공합니다. 더 혹독한 조건의 경우 요청 시 대체 핸들 재질(예: 에폭시 코팅 강철 또는 스테인리스 스틸)을 사용할 수 있습니다.
명확한 시각적 표시: 핸들은 "열림"의 경우 파이프와 평행하고 "닫힘"의 경우 수직인 직관적인 위치 표시기 역할을 하여 빠르고 안전한 밸브 상태 확인을 가능하게 합니다.
2. 완벽한 차단을 위한 신뢰할 수 있는 탄성 시트 씰
적응성에 중점을 두고 누출 없는 성능을 보장합니다.
기밀 밀봉: 정밀하게 가공된 디스크와 압축 가능한 **탄성중합체 시트**(표준 EPDM/NBR)의 조합은 탁월한 밀봉 무결성을 보장하고 내부 누출 및 매체 손실을 방지합니다.
시트 소재 유연성: 표준 탄력 시트는 물, 공기 및 오일에 대해 탁월한 성능을 제공합니다. 그러나 당사는 귀하의 정확한 유체 호환성 요구 사항에 맞게 **다양한 대체 시트 재료**(예: 화학 물질용 Viton/FKM, 고온/저온용 실리콘 또는 고순도용 PTFE)를 제공합니다.
쉬운 유지 관리 및 긴 수명: 탄력 있는 시트 디자인은 쿠셔닝 효과를 제공하여 마모를 줄여줍니다. 마모된 시트는 인라인으로 교체할 수 있어 가동 중지 시간과 수명 주기 비용이 최소화됩니다.
3. 다양한 응용 분야에 적용할 수 있는 재료 구성
밸브의 진정한 강점은 고객의 사양에 맞게 설계할 수 있다는 것입니다.

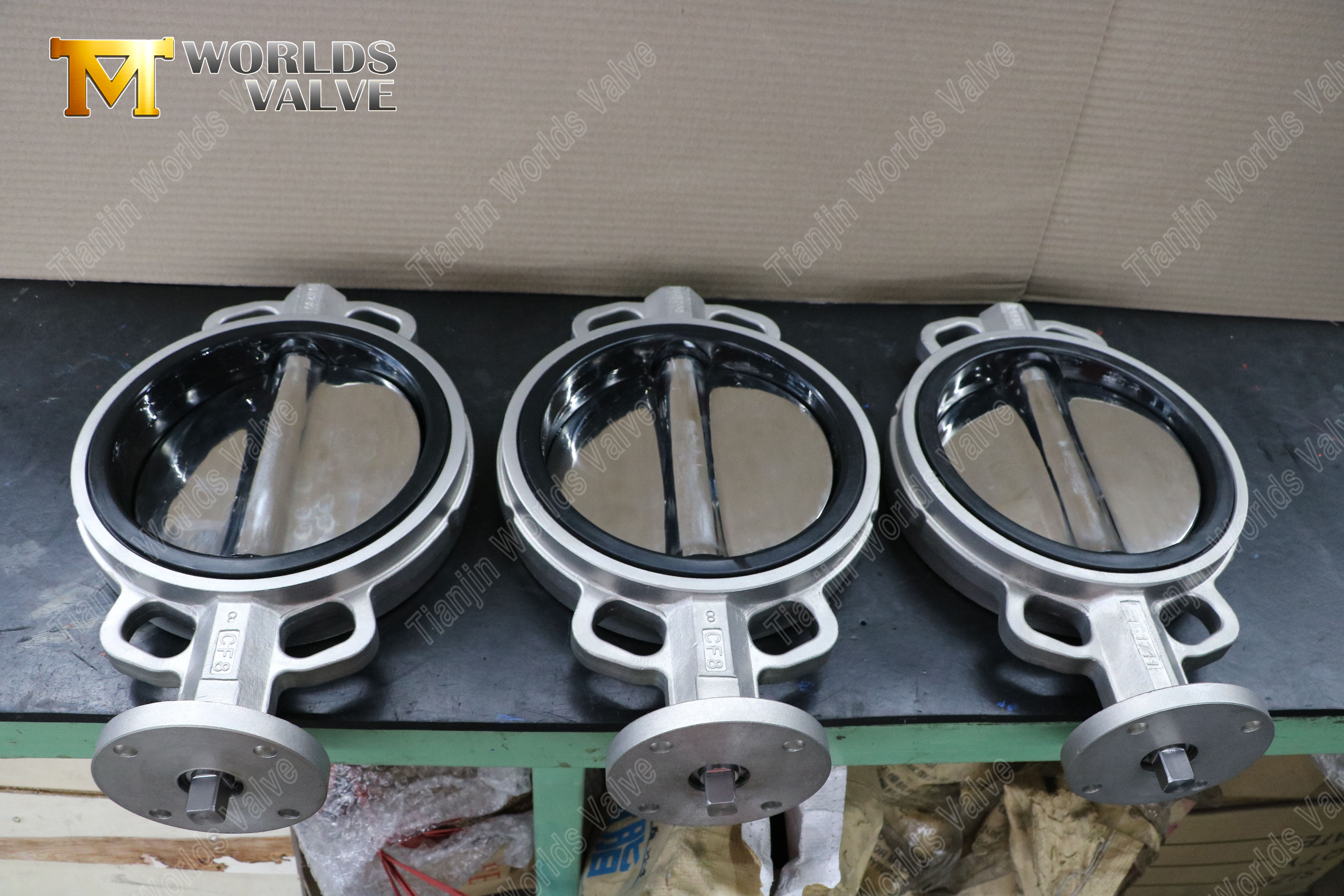

디스크 재료 옵션: 표준 **스테인리스 스틸 디스크**(일반적으로 CF8/304 또는 CF8M/316)는 우수한 내부식성을 제공합니다. 부식, 마모 또는 특정 화학 물질에 대한 성능 향상을 위해 **이중 스테인리스 스틸, 알루미늄 청동, 니켈 합금 또는 다양한 코팅(PFA, 에폭시)**으로 디스크를 공급할 수 있습니다.
본체 재질 유연성: 일반적으로 코팅된 연성철 또는 탄소강으로 공급되지만 공정 요구 사항 및 부식 요구 사항을 충족하기 위해 다양한 등급의 주강, 스테인리스강(CF8, CF8M, CF3M) 또는 기타 합금을 포함하도록 **밸브 본체 재질을 맞춤화할 수 있습니다**.
맞춤형 스템 및 패스너: 작동 환경과의 호환성을 보장하고 갈바닉 부식을 방지하기 위해 스템 재료(예: 304, 316, 17-4PH) 및 패스너 패키지를 지정할 수 있습니다.

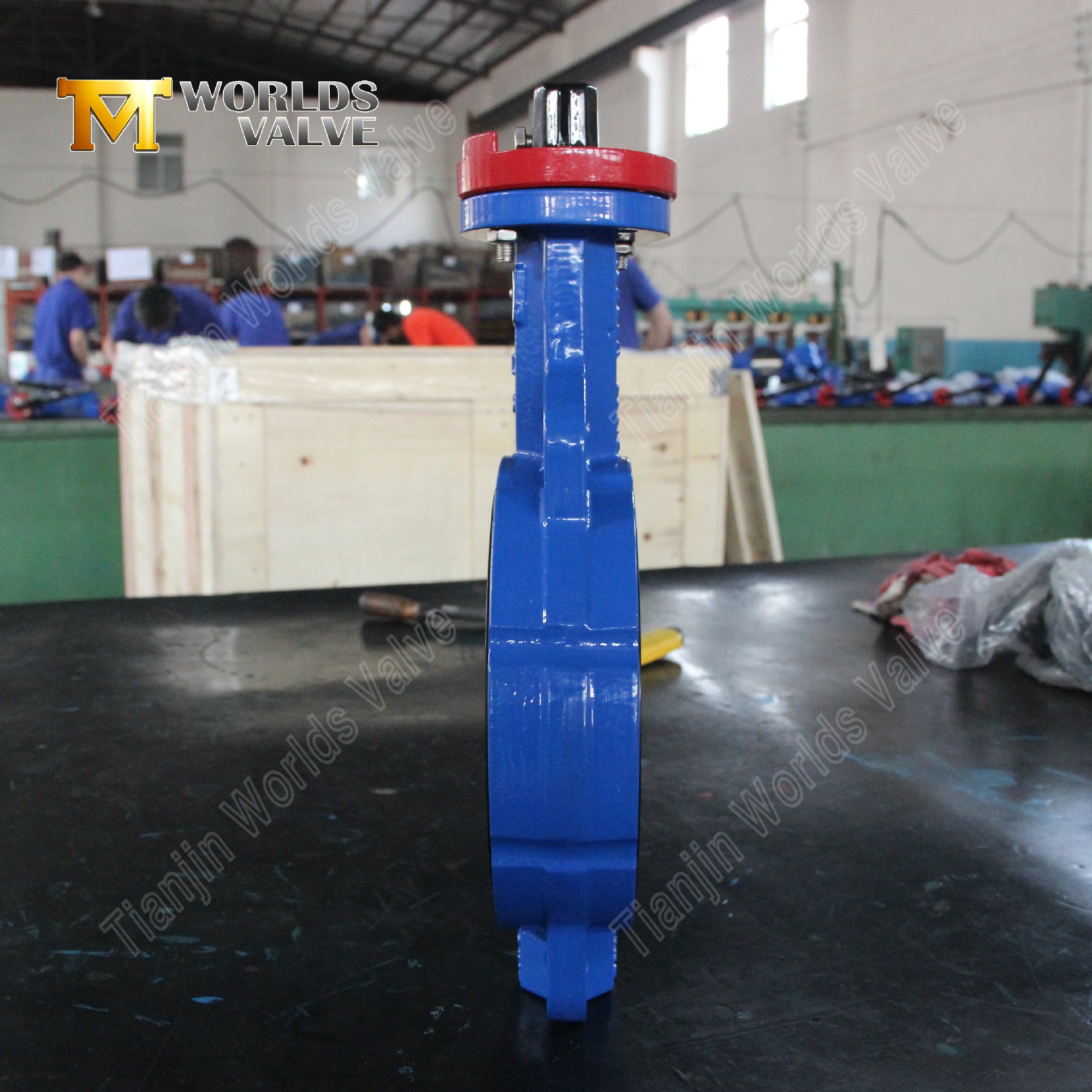

4. 컴팩트하고 비용 효율적인 웨이퍼 설계
실용적인 설치 및 성능 이점을 제공합니다.
공간 및 무게 절감: 웨이퍼 스타일 본체는 관통 볼트를 사용하여 두 개의 파이프라인 플랜지 사이에 직접 설치되므로 동반 플랜지가 필요하지 않습니다. 그 결과 더 가볍고 컴팩트한 조립이 가능해 지원 요구 사항과 설치 비용이 줄어듭니다.
단순화된 설치 및 유지 관리: 설치가 간단하여 시간과 인력이 절약됩니다. 이 설계를 통해 주요 파이프를 분해하지 않고도 검사 또는 시트 교체를 위해 쉽게 제거할 수 있습니다.

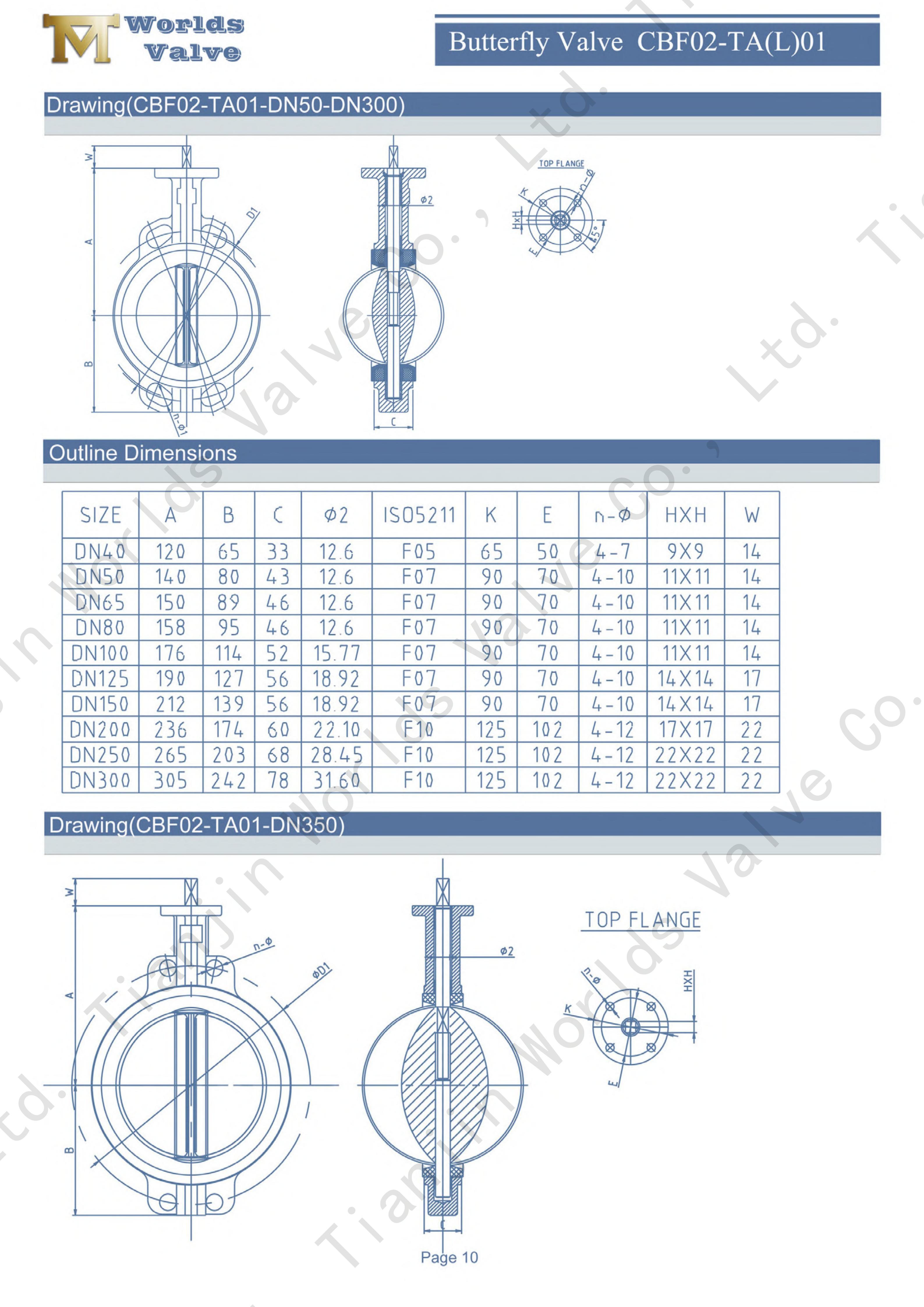

매개변수 | 사양 |
모델 | CBF02-TA01 |
크기 | DN50-DN1200 |
압력 등급 | PN6/10/16/150LB/5K/10K/AS "D"/ "E" |
디자인 | EN593 BS5155 EN1092 ISO5211 |
테스트 | ISO5208 EN12266-1 |
TOP 플랜지 | ISO5211 (고객의 요구에 따라) |
대면 | EN558-1 DIN3202 ISO5752 BS5155 |
주문 제작 철학: 우리는 단순한 카탈로그 공급업체가 아닙니다. 당사는 **OEM 및 ODM 서비스**를 전문으로 하며 귀하와 협력하여 **밸브의 재질, 치수, 압력 등급 및 테스트 표준**을 맞춤화하여 귀하의 시스템이나 제품 라인에 완벽하게 통합합니다.
재료 과학 전문 지식: 당사의 강점은 표준 용수 응용 분야이든 부식성/침식성이 높은 공정이든 관계없이 귀하의 서비스 조건에 적합한 재료 조합을 선택하고 처리하는 데 있습니다.
인증된 제조 기반: 당사의 **ISO 9001 인증** 품질 관리 시스템은 재료 추적성부터 최종 테스트까지 모든 맞춤형 밸브가 동일한 엄격함과 신뢰성으로 생산되도록 보장합니다.
글로벌 규정 준수 지원: 우리는 **CE/PED, UKCA, UL/FM 또는 특정 고객 표준**과 같은 필수 지역 및 산업 인증을 충족하도록 밸브를 안내하고 제조할 수 있습니다.
HVAC 및 건물 서비스: EPDM 시트를 포함한 표준 구성.
물 처리: 식수 승인 코팅 및 씰(WRAS/ACS)로 맞춤 제작되었습니다.
화학 처리: 내식성을 위해 CF8M/PTFE 또는 합금 소재로 맞춤 제작되었습니다.
음식 및 음료: 광택 있는 SS 본체, FDA 준수 씰로 맞춤 제작되었습니다.
해양 및 해양: 니켈-알루미늄 청동 디스크와 내해수성 소재로 맞춤 제작되었습니다.
표준 또는 특수 애플리케이션이 있습니까? 귀하의 요구 사항이 있으면 당사에 문의하십시오.. 당사 엔지니어링 팀이 귀하의 다음 프로젝트를 위한 맞춤형 견적과 솔루션을 제공하도록 하십시오.
