CBF02-TF01
OEM | ODM | WDS
| 수량： | |
|---|---|
신뢰할 수 있는 중국 제조 파트너로서 당사는 일관된 품질, 경쟁력 있는 가격 및 OEM 사양을 충족할 수 있는 유연성을 갖춘 밸브 유형의 알루미늄 청동 디스크 이중 플랜지 버터플라이 밸브를 제공합니다.
Tianjin Worlds Valve Co., Ltd. - ISO 9001, CE, UKCA 및 WRAS 인증 제조업체
CBF02-TF01-작동 및 유지보수 매뉴얼다운로드
1. 우수한 내식성을 갖춘 프리미엄 C95400 알루미늄 청동 디스크
이 밸브의 뛰어난 특징은 공격적인 매체용으로 특별히 선택된 고성능 디스크 소재입니다.
탁월한 해수 및 내화학성: **C95400 알루미늄 청동**(니켈-알루미늄 청동)은 해수, 기수 및 다양한 화학적 환경에서 부식, 구멍 및 침식에 대한 탁월한 저항성을 제공하며 해양 응용 분야에서 표준 스테인리스강보다 훨씬 뛰어난 성능을 발휘합니다.
고강도 및 내마모성: 이 합금은 뛰어난 기계적 강도와 마모 및 마모에 대한 저항성을 제공하여 고속 흐름 조건에서도 장기적인 신뢰성을 보장합니다.
비점화성 및 생물정지 특성: C95400은 스파크가 발생하지 않아 잠재적으로 위험한 대기에서 안전성을 향상시키며 천연 생물정지 특성은 해양 성장을 억제하여 해수 시스템의 유지 관리를 줄여줍니다.

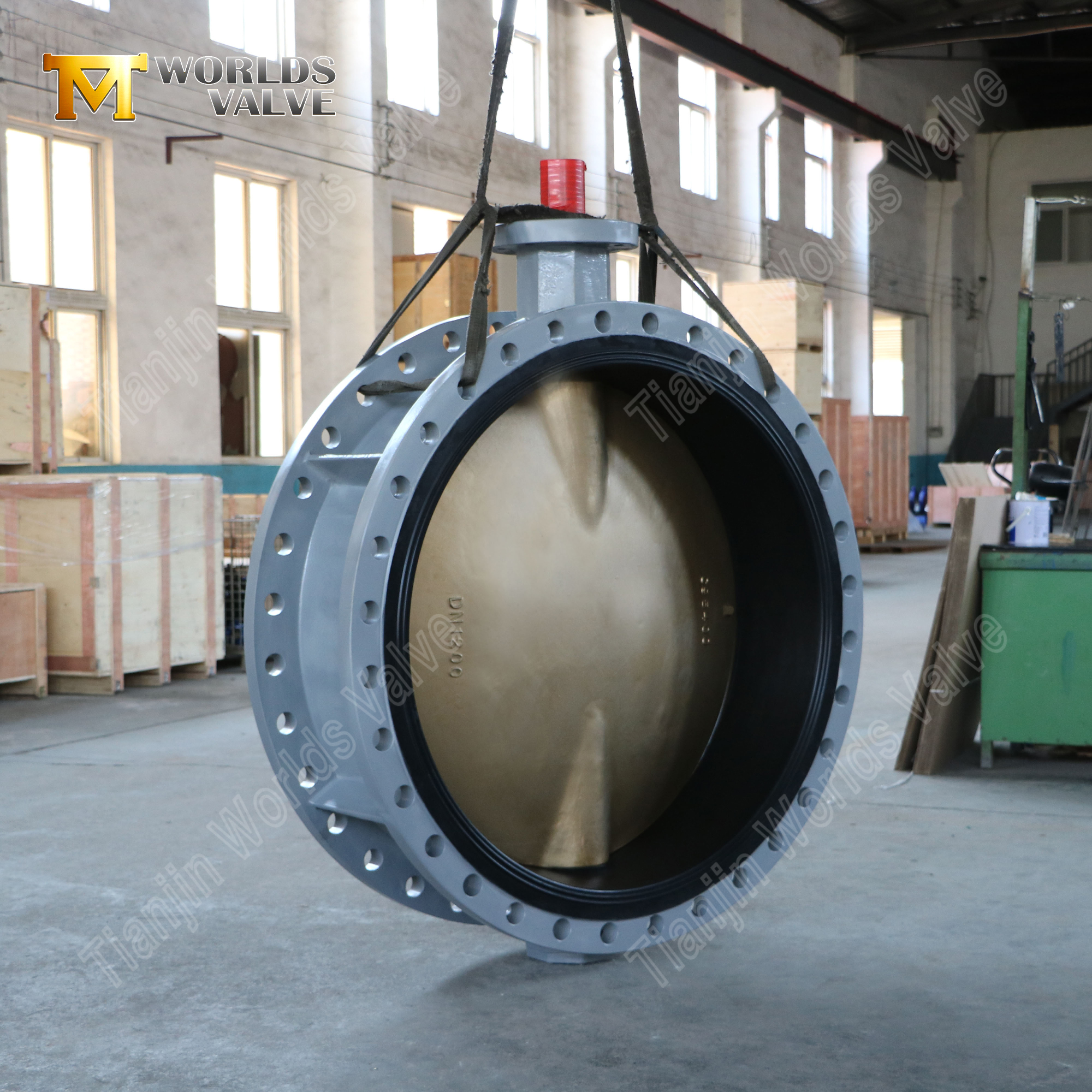

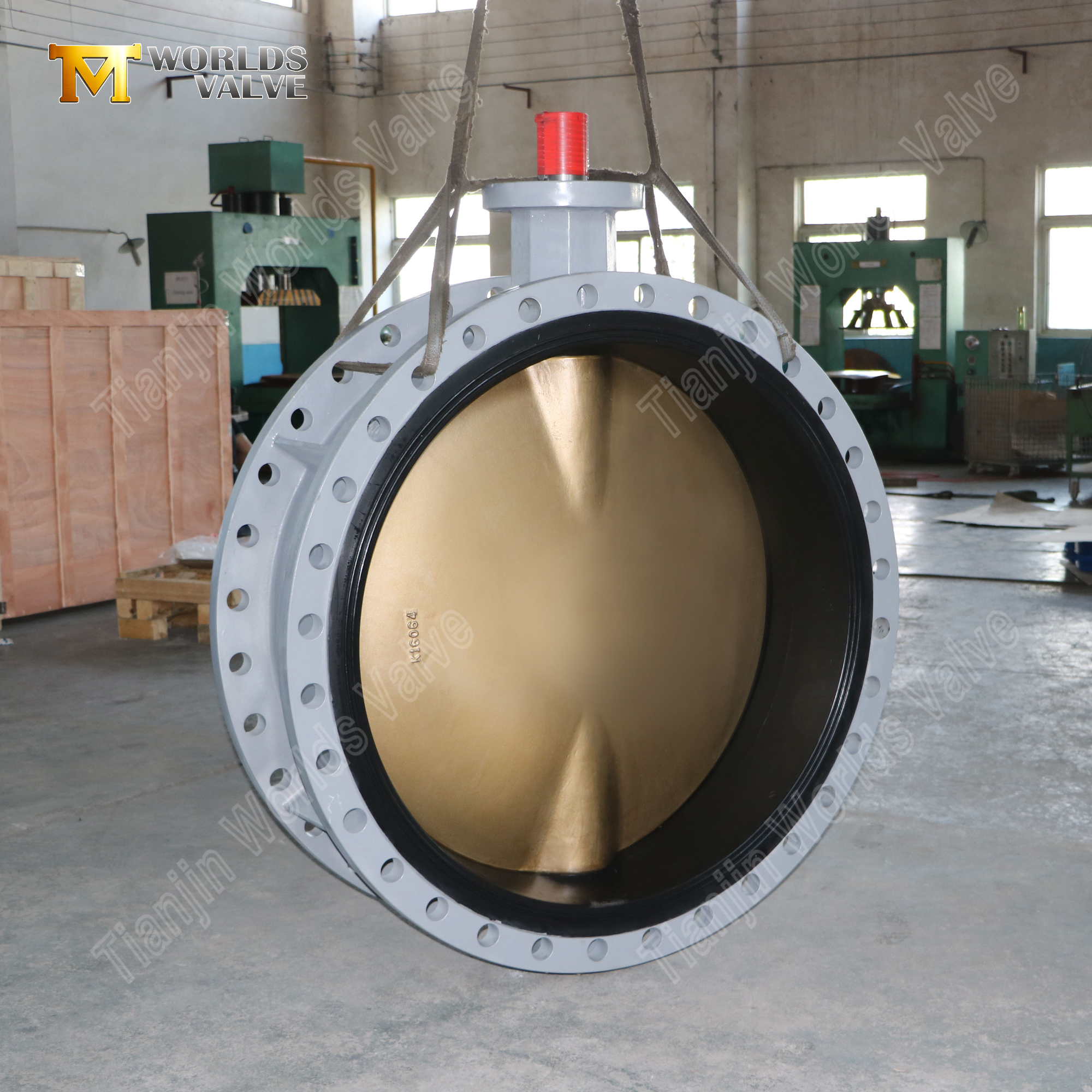

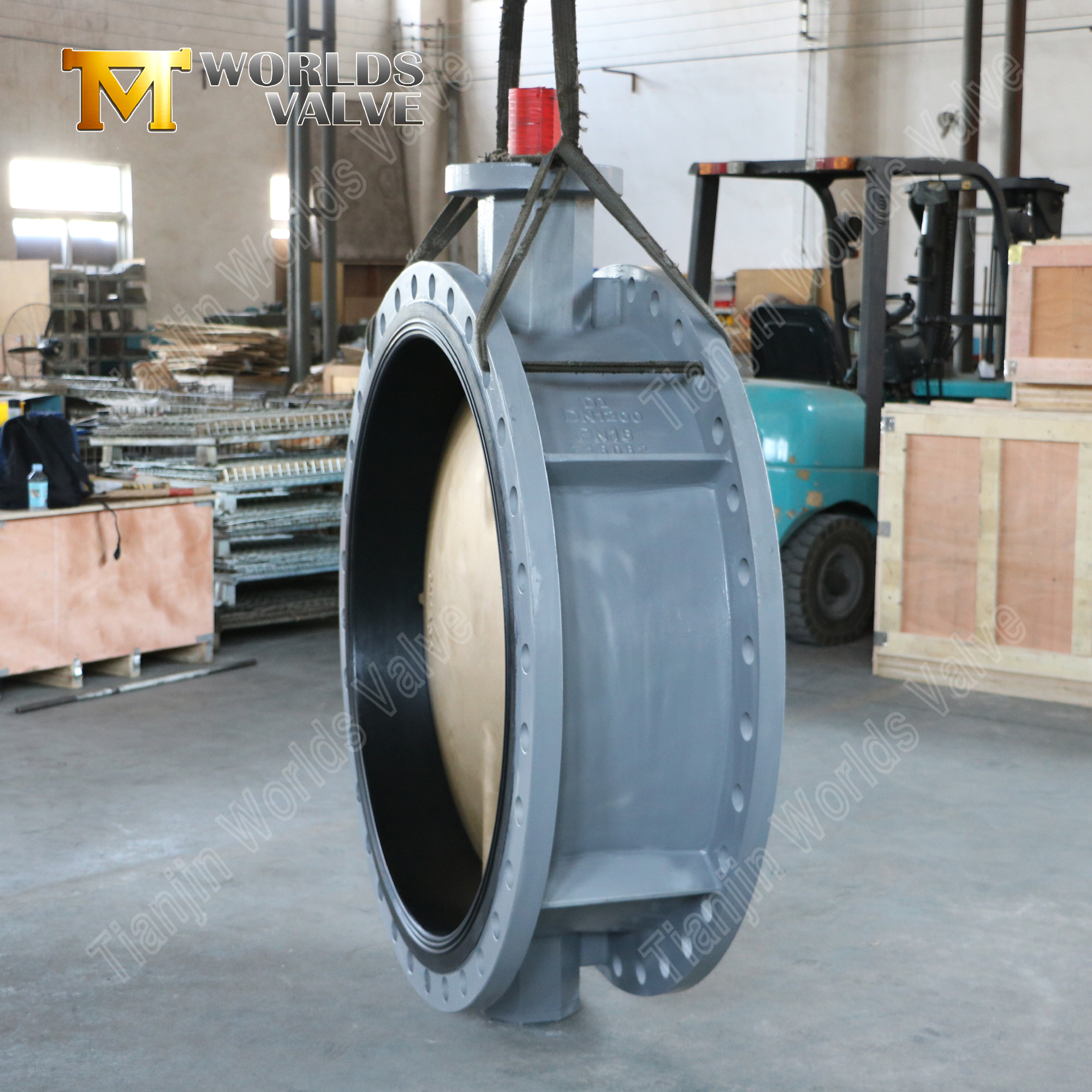

2. 대구경 유량 제어를 위해 설계된 대규모 DN1200 크기
주요 인프라 및 산업 프로젝트의 요구 사항을 처리하도록 구축되었습니다.

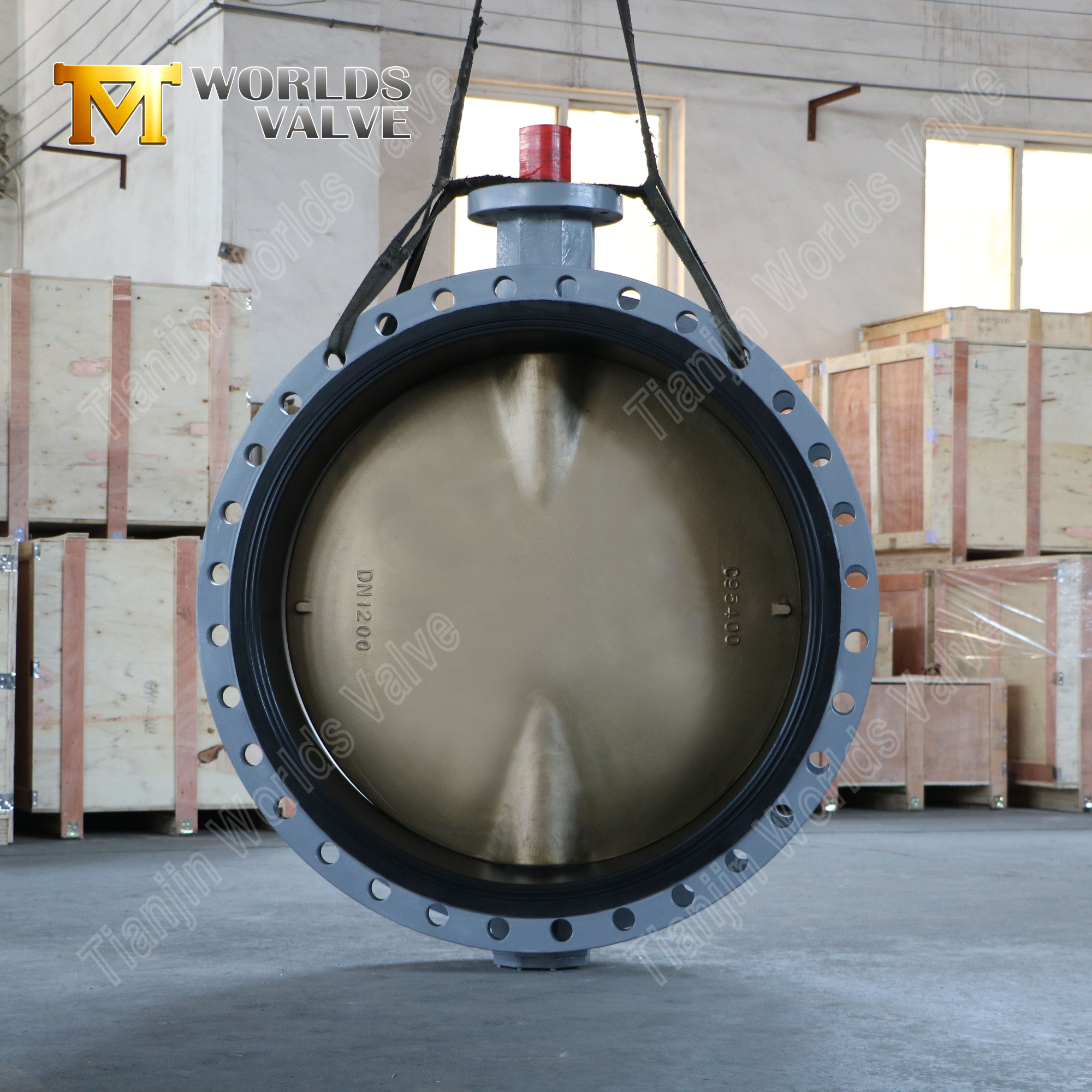

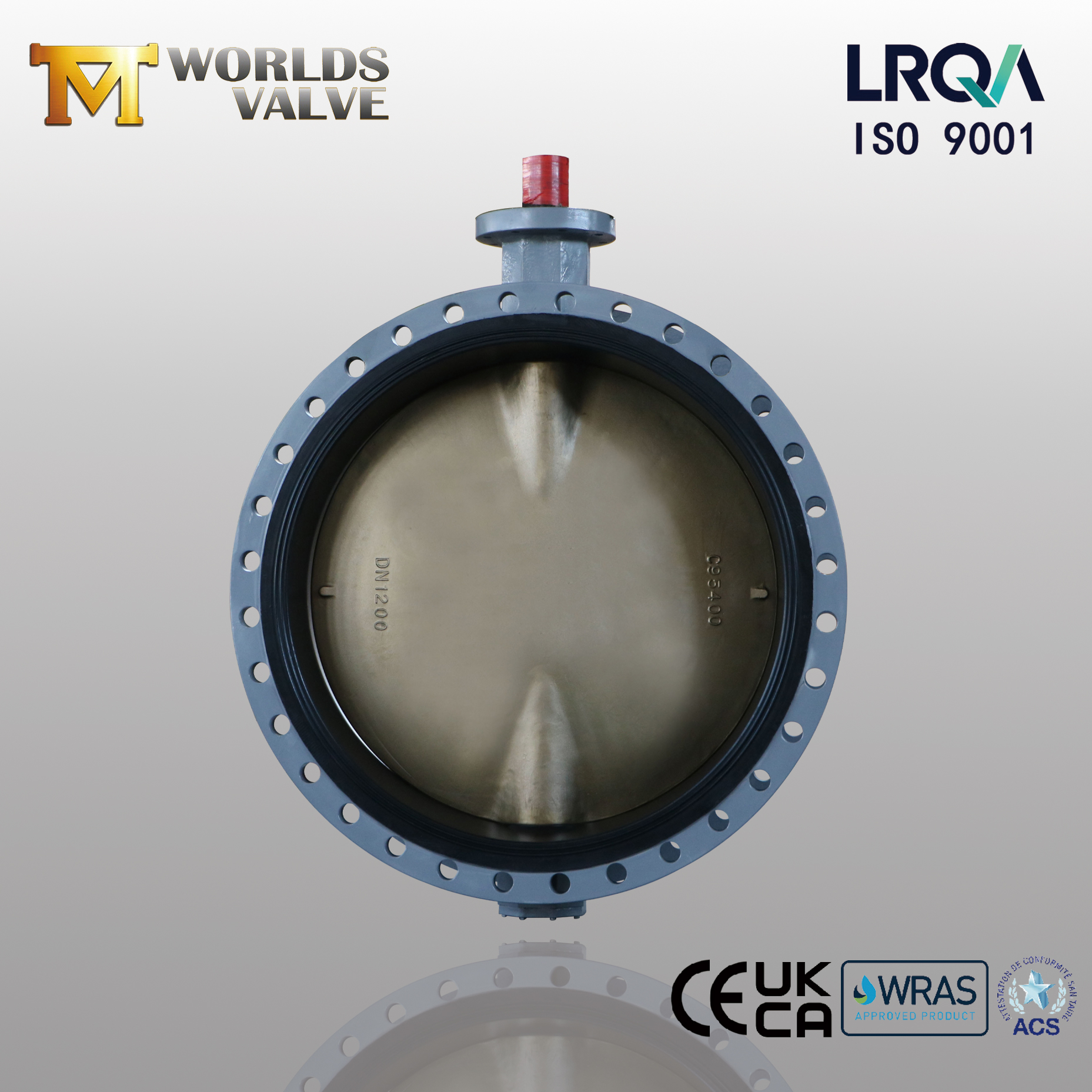

대용량 흐름을 위해 설계됨: **DN1200(48인치)** 공칭 직경을 갖춘 이 밸브는 송수관, 냉각수 흡입구 및 기타 고용량 시스템의 대용량 유량을 효율적으로 관리하도록 설계되었습니다.
강화된 대구경 구조: 밸브 본체와 디스크는 PN16 압력 하에서 이 큰 크기에서 강성과 밀봉 무결성을 유지하기 위해 강화된 구조로 특별히 설계되었습니다.
최적화된 기어 작동: 밸브에는 이 대구경 밸브의 부드럽고 손쉬운 수동 작동에 필요한 높은 기계적 이점을 제공하는 견고한 **웜 기어 작동기**가 장착되어 있습니다.
3. 강도와 내구성을 위한 견고한 PN16 연성 철 본체
이 밸브의 기초는 탄력성과 긴 사용 수명을 위해 제작되었습니다.
고강도 소재: 밸브 본체는 뛰어난 인장 강도, 우수한 신율 및 내충격성으로 알려진 소재인 **GGG40/500-7 연성철**으로 주조되어 회주철보다 훨씬 뛰어납니다.

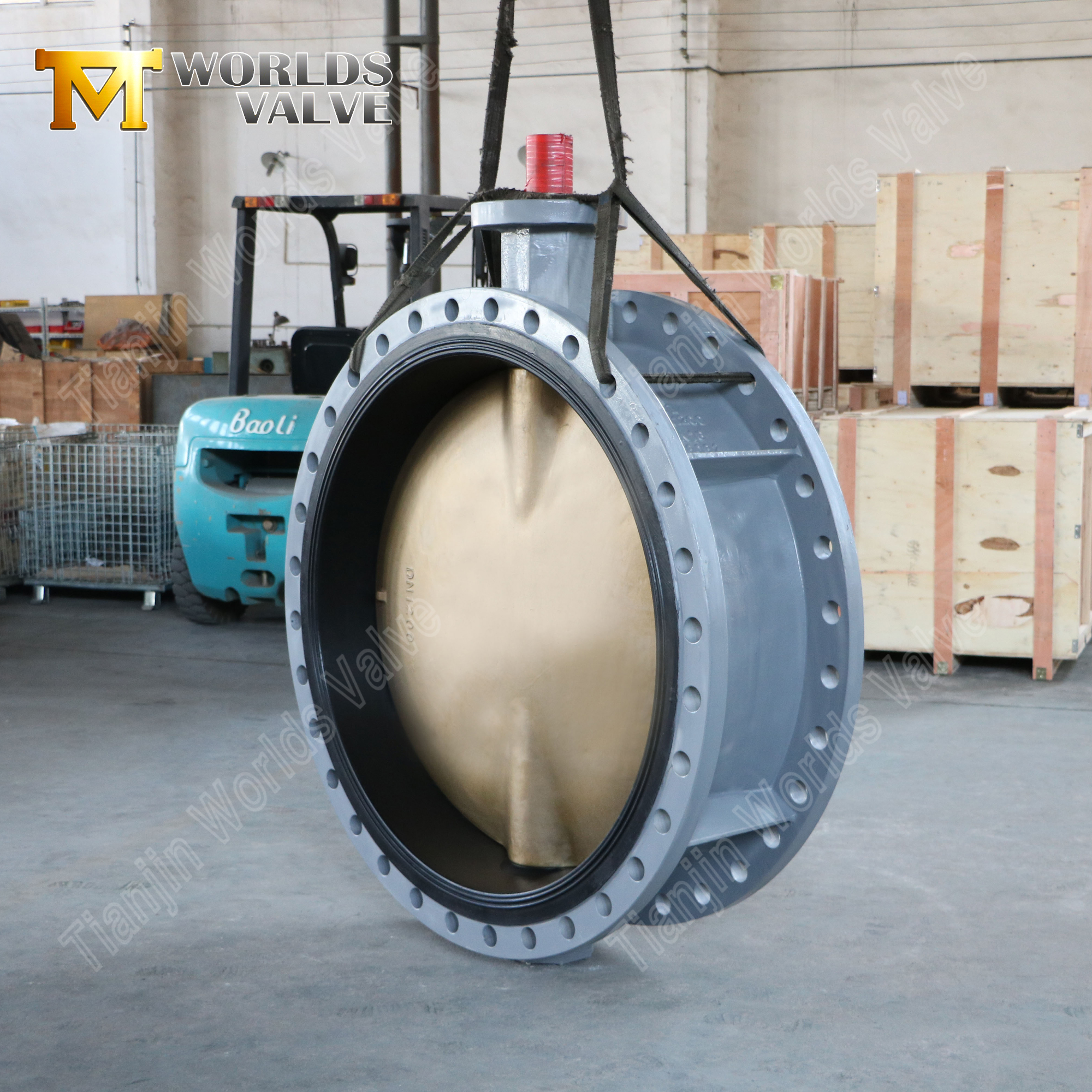

안전한 이중 플랜지 연결: 양쪽의 일체형 플랜지는 파이프라인에 견고한 개스킷 볼트 연결을 가능하게 하여 우수한 기계적 강도와 파이프라인 응력에 대한 저항성을 제공하고 막다른 서비스에 이상적입니다.
추가 보호를 위해 에폭시 코팅: 연성 철 본체는 내구성 있는 **에폭시 코팅**(표준)으로 보호되어 부식에 대한 추가 장벽을 제공하고 매설 또는 노출 설치에서 밸브의 서비스 수명을 연장합니다.
4. 중국의 신뢰할 수 있는 OEM 제조 파트너
OEM 전문 공장으로서 글로벌 파트너에게 일관된 품질과 전략적 가치를 제공합니다.
집중된 제조 전문성: 우리는 주조부터 최종 조립까지 전체 생산 공정을 관리합니다. 당사의 **ISO 9001 인증** 품질 관리 시스템은 모든 DN1200 밸브가 배치마다 엄격한 성능 및 치수 표준을 충족하도록 보장합니다.
비용 효율적인 대구경 솔루션: 당사의 제조 역량을 통해 품질 저하 없이 대구경 밸브에 대해 경쟁력 있는 가격을 제공할 수 있어 프로젝트 비용을 효과적으로 관리할 수 있습니다.
유연한 OEM 맞춤화: 우리는 귀하의 특정 요구 사항에 맞춰 다음 옵션을 제공합니다.
1. 대체 시트 재질(EPDM, NBR, Viton)
2. 특수 코팅 또는 페인트 마감
3.액추에이터 장착 준비(전동식 또는 공압식)
4.맞춤형 태그 지정, 포장 및 문서화
수출 준비가 완료된 물류: 글로벌 시장으로의 수출에 대한 광범위한 경험을 바탕으로 당사는 안정적인 배송, 포괄적인 문서화 및 국제 인증 지원을 제공합니다.
매개변수 | 사양 |
모델 | 플랜지 버터플라이 밸브(CBF02-TF01) |
크기 | DN50-DN2000 |
압력 등급 | PN10/16/150LB/JIS10K |
디자인 | EN593 BS5155 EN1092 ISO5211 |
테스트 | ISO5208 EN12266-1 |
TOP 플랜지 | ISO5211 (고객의 요구에 따라) |
대면 | EN558-1 DIN3202 ISO5752 BS5155 |
본체 | 연성이 있는 철 |
디스크 | 알루미늄 청동 C95400 |
Seat | EPDM, NBR, FKM, PTFE... |
줄기 | SS410/420/431... |
대구경 밸브 전문: 우리는 주요 인프라 프로젝트의 엄격한 요구 사항을 충족하는 고품질 대구경 밸브(DN600~DN2000+)를 생산할 수 있는 엔지니어링 전문 지식과 제조 역량을 보유하고 있습니다.
재료 선택 전문 지식: **C95400 알루미늄 청동**과 같은 고급 소재에 대한 지식을 바탕으로 특정 미디어 및 환경 조건에 맞는 최적의 디스크 소재를 권장하고 공급할 수 있습니다.
글로벌 OEM 경험: 우리는 일관된 품질, 신뢰할 수 있는 리드 타임, 명확한 의사소통의 중요성을 이해하면서 50개국 이상의 파트너에게 밸브를 공급한 입증된 실적을 보유하고 있습니다.
인증된 품질 보증: ISO 9001 인증 제조업체로서 당사는 입고 재료 검사부터 최종 압력 테스트 및 문서화까지 엄격한 품질 관리를 유지합니다.
발전소 및 담수화 시설용 해수 취수 및 냉각 시스템
조선 및 항만 인프라를 포함한 해양 및 해양 설비
대구경 격리가 필요한 도시 송수 본관
화학, 석유화학, 광업 산업의 산업 공정 용수
공격적인 폐수를 처리하는 폐수 처리장
다음 프로젝트를 위한 신뢰할 수 있는 대구경 버터플라이 밸브를 찾고 계십니까? 지금 Tianjin Worlds Valve Co., Ltd.에 연락하여 귀하의 사양에 대해 논의하고 경쟁력 있는 OEM 견적을 받으십시오.
