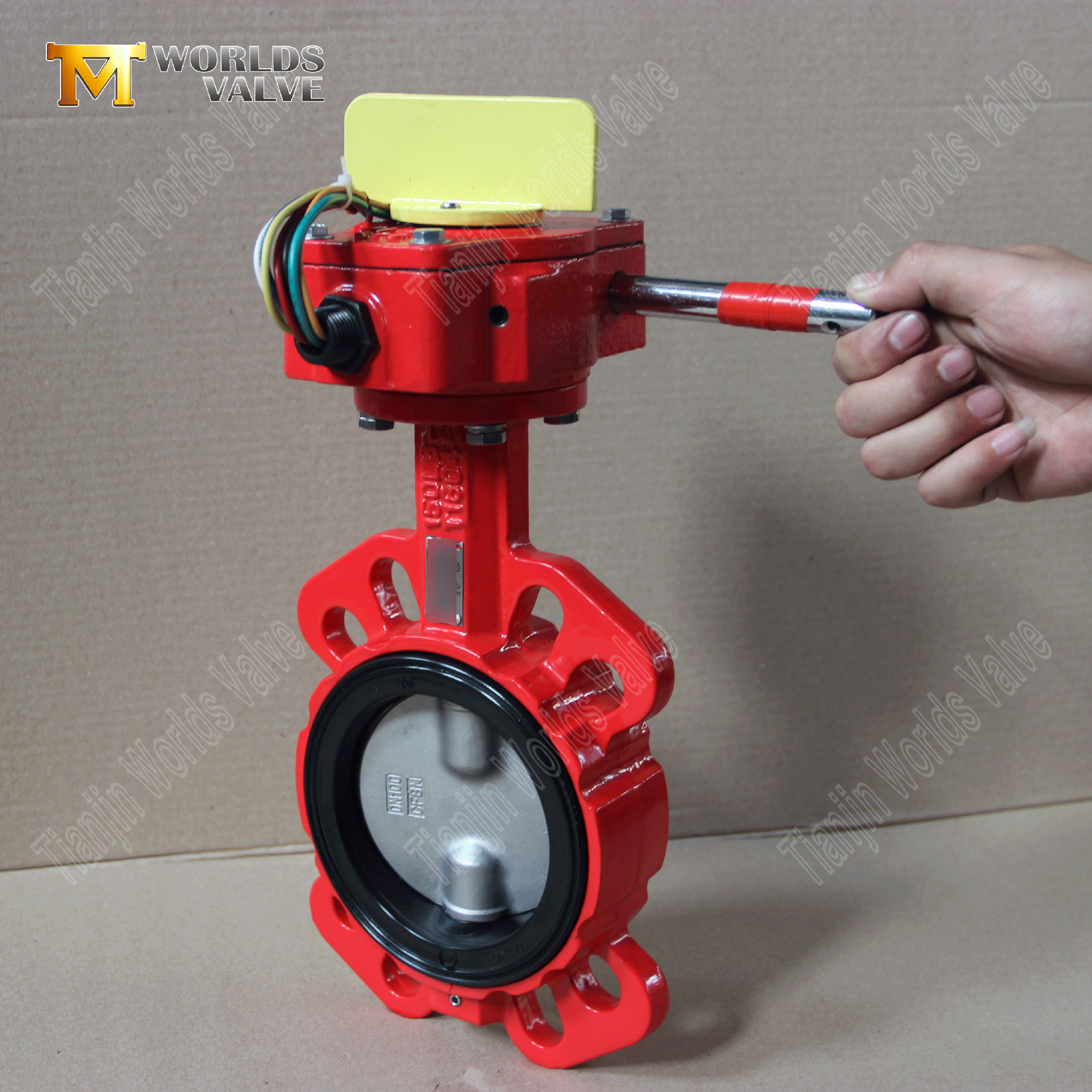

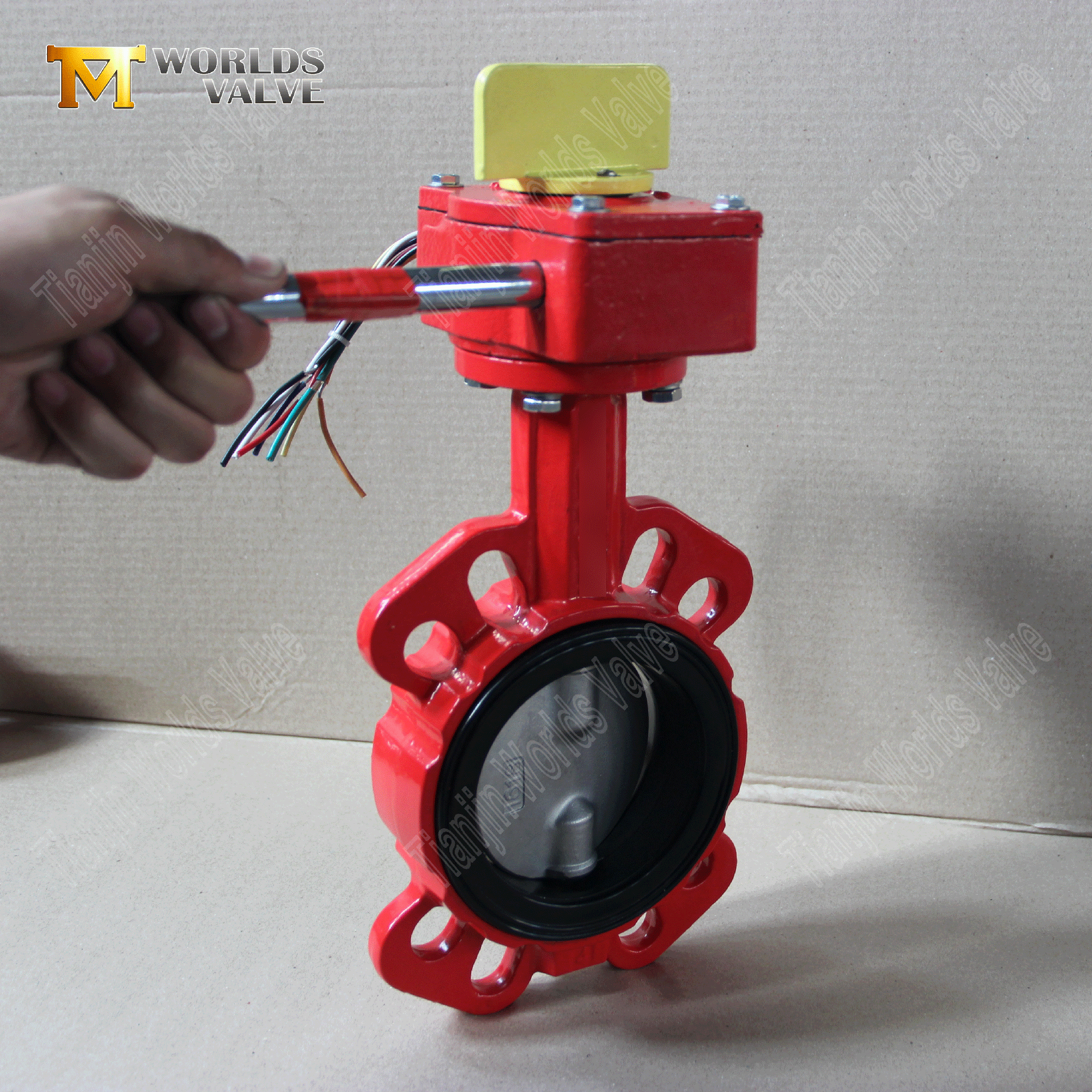

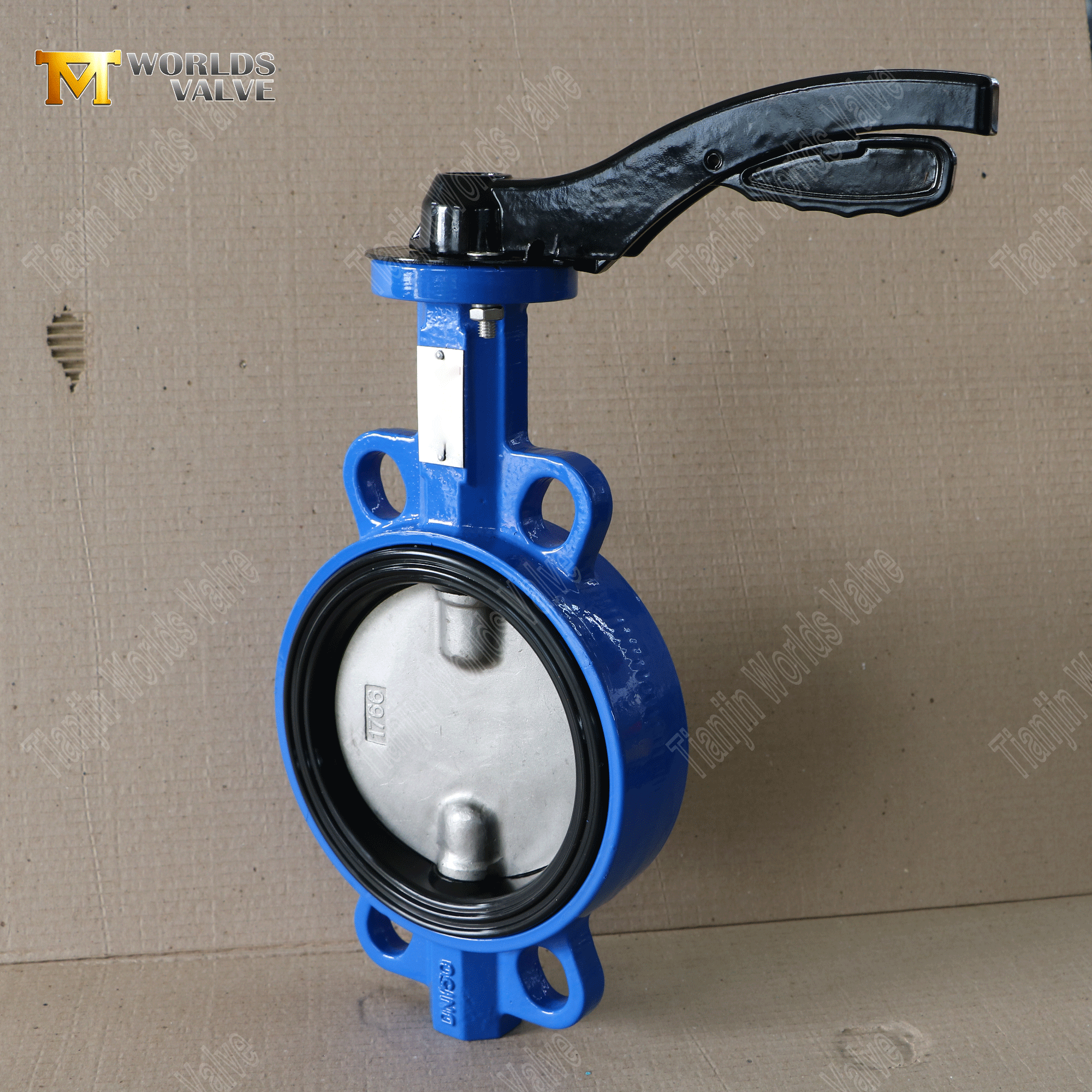

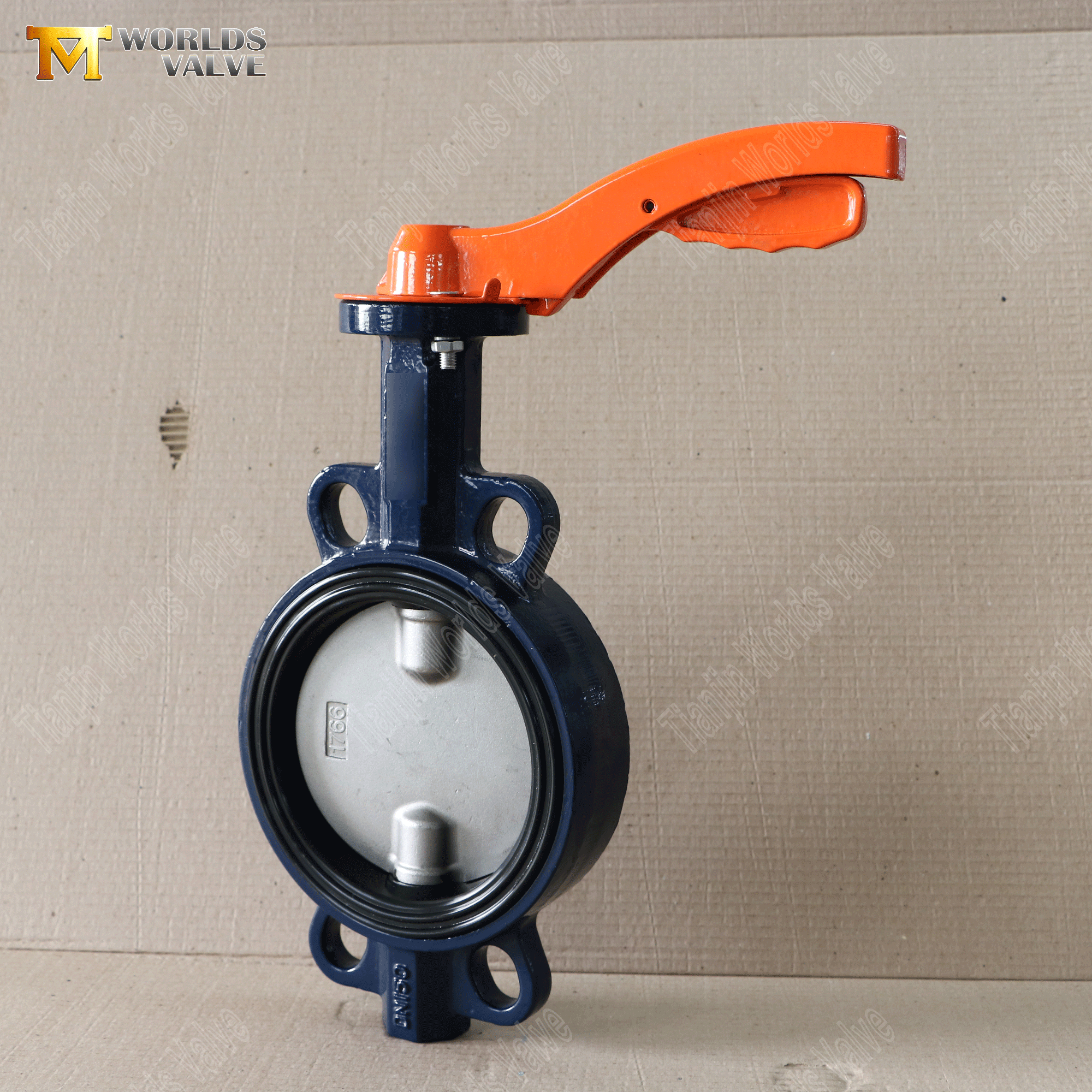

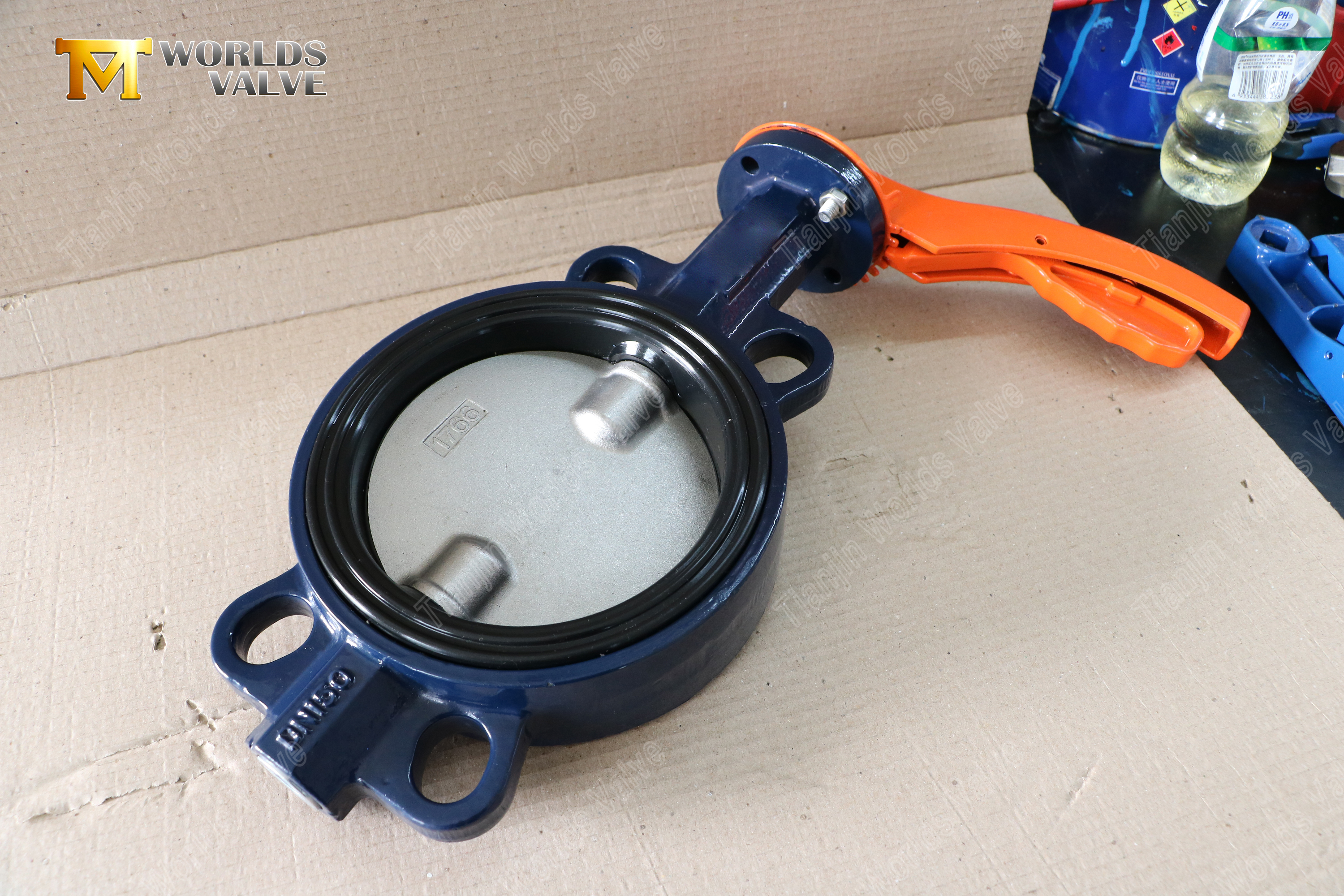

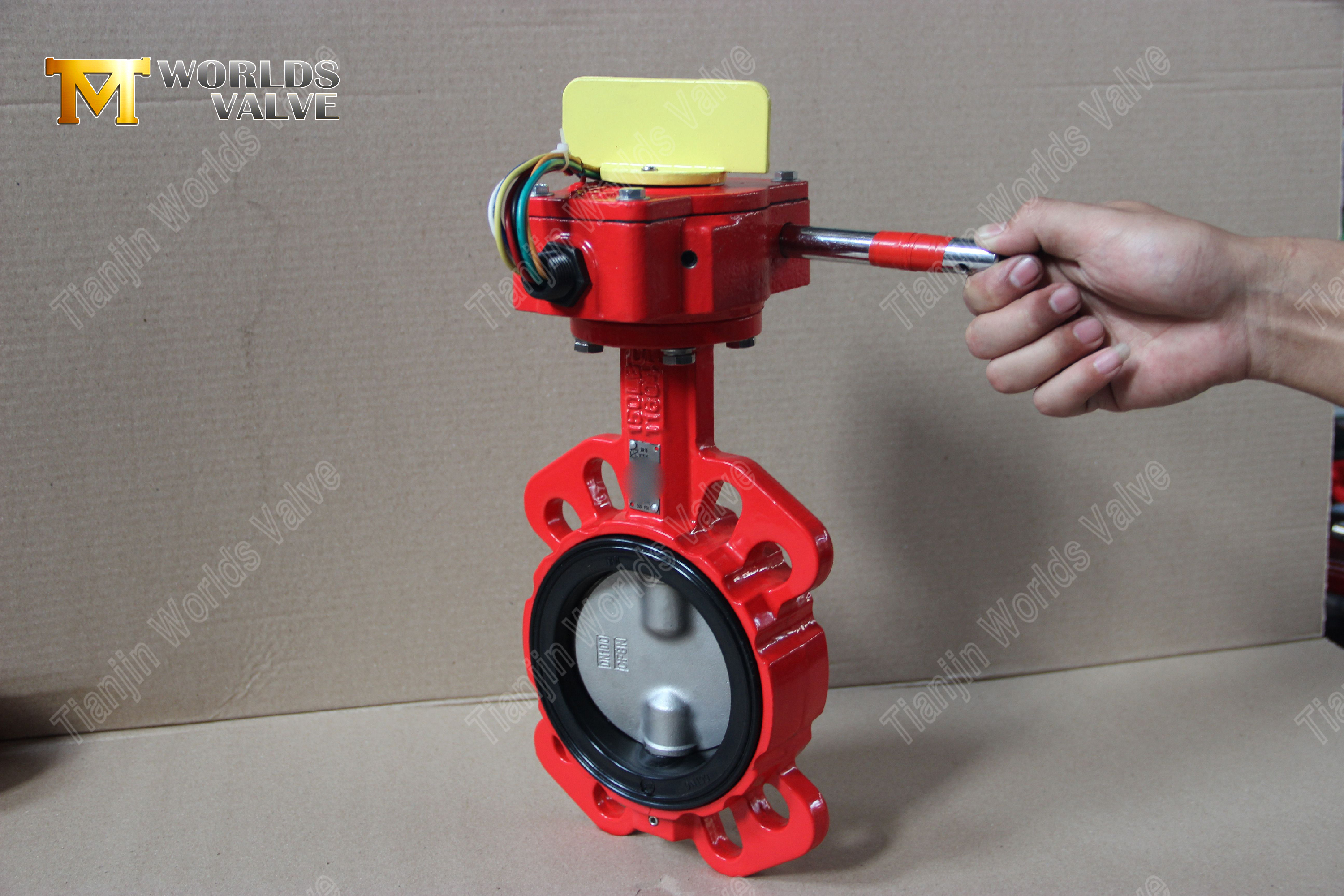

스플릿 스템 디자인의 전문 PN16 웨이퍼 버터플라이 밸브
Tianjin Worlds Valve Co., Ltd. - 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 소스
CBF03-티A03-작동 및 유지보수 매뉴얼다운로드
1. 스플릿 스템 설계로 구조적 무결성 강화
기존 단일 스템 밸브와 달리 혁신적인 이중 샤프트(상부 및 하부) 구성은 뛰어난 성능과 내구성을 제공합니다.
강도 및 강성 증가: 분할 스템 시스템은 뛰어난 비틀림 강도를 제공하여 높은 파이프라인 응력이나 압력 서지 하에서 굽힘 및 변형을 효과적으로 방지합니다.
정확한 디스크 정렬 및 보다 원활한 작동: 이 디자인은 전체 90도 회전 동안 디스크의 완벽하고 안정적인 정렬을 보장하여 지속적으로 부드럽고 마찰이 적은 작동과 액추에이터 변형 감소를 보장합니다.
연장된 서비스 수명: 스템과 베어링 지점의 기계적 응력과 마모를 최소화함으로써 밸브의 작동 수명을 크게 연장하고 장기적인 유지 관리 필요성을 줄입니다.
2. 최대 내구성을 위해 최적화된 소재 선택
우리는 까다로운 환경에서 신뢰성을 보장하기 위해 중요한 습식 부품에 고급 소재를 사용합니다.
부식 방지 디스크(CF8M/AISI 316): 밸브 디스크는 표준 304 등급에 비해 염화물, 산 및 다양한 화학 물질로 인한 구멍 및 부식에 대한 저항력이 뛰어난 CF8M 스테인리스 스틸로 제조되어 열악한 환경이나 해양 환경에 이상적입니다.
고성능 탄성 시트(EPDM): EPDM(에틸렌 프로필렌 디엔 모노머) 시트는 뛰어난 장기 밀봉 탄성, 물, 증기 및 기후에 대한 강력한 저항성, -20°C~120°C의 넓은 온도 범위에서 안정적인 성능을 제공합니다.
시너지 효과가 있는 장수: 단단하고 부식되지 않는 디스크와 탄력 있고 밀봉 탄성이 있는 시트의 조합은 성능 저하를 최소화하면서 수많은 사이클 동안 누출 방지 밀봉을 유지하는 견고한 인터페이스를 만듭니다.
3. 신뢰할 수 있는 고압 밀봉 성능(PN16 등급)
더 높은 압력 억제가 필요한 시스템에서 안전한 차단 기능을 제공하도록 설계되었습니다.
완벽한 밀봉 보장: 정밀하게 가공된 CF8M 디스크는 탄성 EPDM 시트와 완벽하게 상호 작용하여 신뢰할 수 있는 기밀 밀봉을 생성하여 내부 누출을 효과적으로 방지하고 프로세스 무결성을 보장합니다.
압박 속에서도 안정적인 성능: 이 밸브는 PN16 압력 등급에서 일관되게 작동하도록 엄격하게 설계 및 테스트되었으며 중요한 파이프라인 부분의 역류 및 압력 손실에 대한 신뢰할 수 있는 장벽을 제공합니다.
시스템 보호: 이 안정적인 밀봉 기능은 업스트림 장비를 보호하고 매체 혼합을 방지하며 전반적인 시스템 안전과 효율성에 기여합니다.
4. 비용 효율적이고 공간 효율적인 설치
웨이퍼 스타일 설계는 시스템 빌더에게 실질적이고 경제적인 이점을 제공합니다.
작고 가벼운 프로필: 밸브를 사용하면 전체 플랜지 본체가 필요하지 않으므로 취급이 간편하고 구조적 지지 요구 사항이 줄어드는 훨씬 더 가볍고 컴팩트한 장치가 탄생합니다.
단순화된 설치 프로세스: 설치는 빠르고 간단합니다. 밸브는 두 파이프라인 플랜지 사이의 중앙에 위치하며 관통 볼트로 고정됩니다. 이를 통해 별도의 플랜지 너트나 복잡한 정렬 절차가 필요하지 않아 노동 시간과 비용이 대폭 절감됩니다.
총 소유 비용 절감: 초기 단위 중량 감소, 운송 비용 감소, 설치 인력 최소화, 배관 시스템 내에서 필요한 공간 감소 등 여러 측면에서 비용 절감이 실현됩니다.

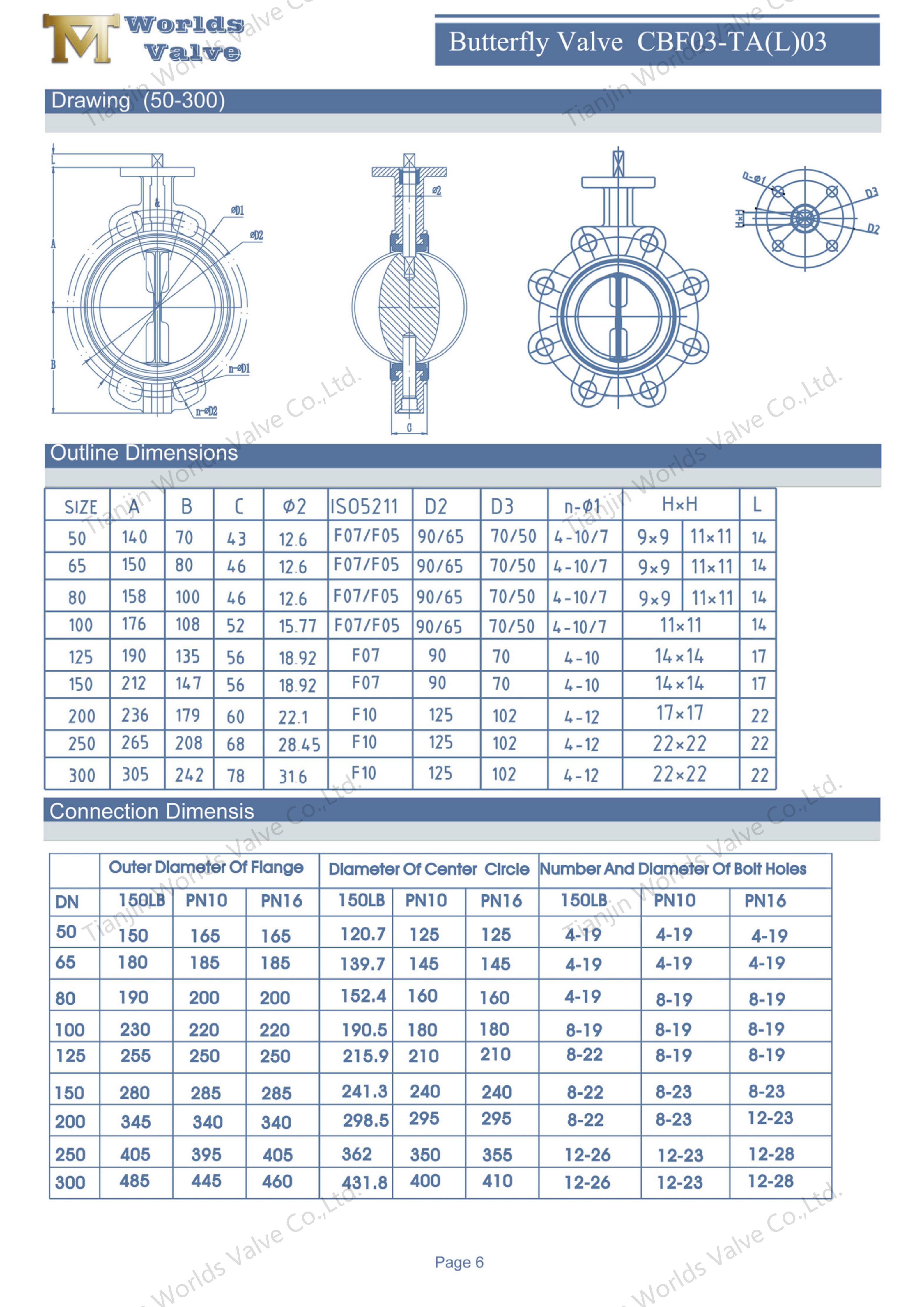

매개변수 | 사양 |
모델 | 웨이퍼 버터플라이 밸브(CBF03-TA03) |
크기 | DN50-DN1200 |
디자인 | 스플릿 스템(상부 및 하부 샤프트) |
압력 등급 | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
디자인 | EN593 BS5155 EN1092 ISO5211 |
테스트 | ISO5208 EN12266-1 |
TOP 플랜지 | ISO5211 (고객의 요구에 따라) |
대면 | EN558-1 DIN3202 ISO5752 BS5155 |
표준 | ASME B16.34 |
본체 | 연성이 있는 철 |
디스크 | CF8M(AISI 316 스테인레스 스틸) |
Seat | EPDM |
줄기 | SS431 |

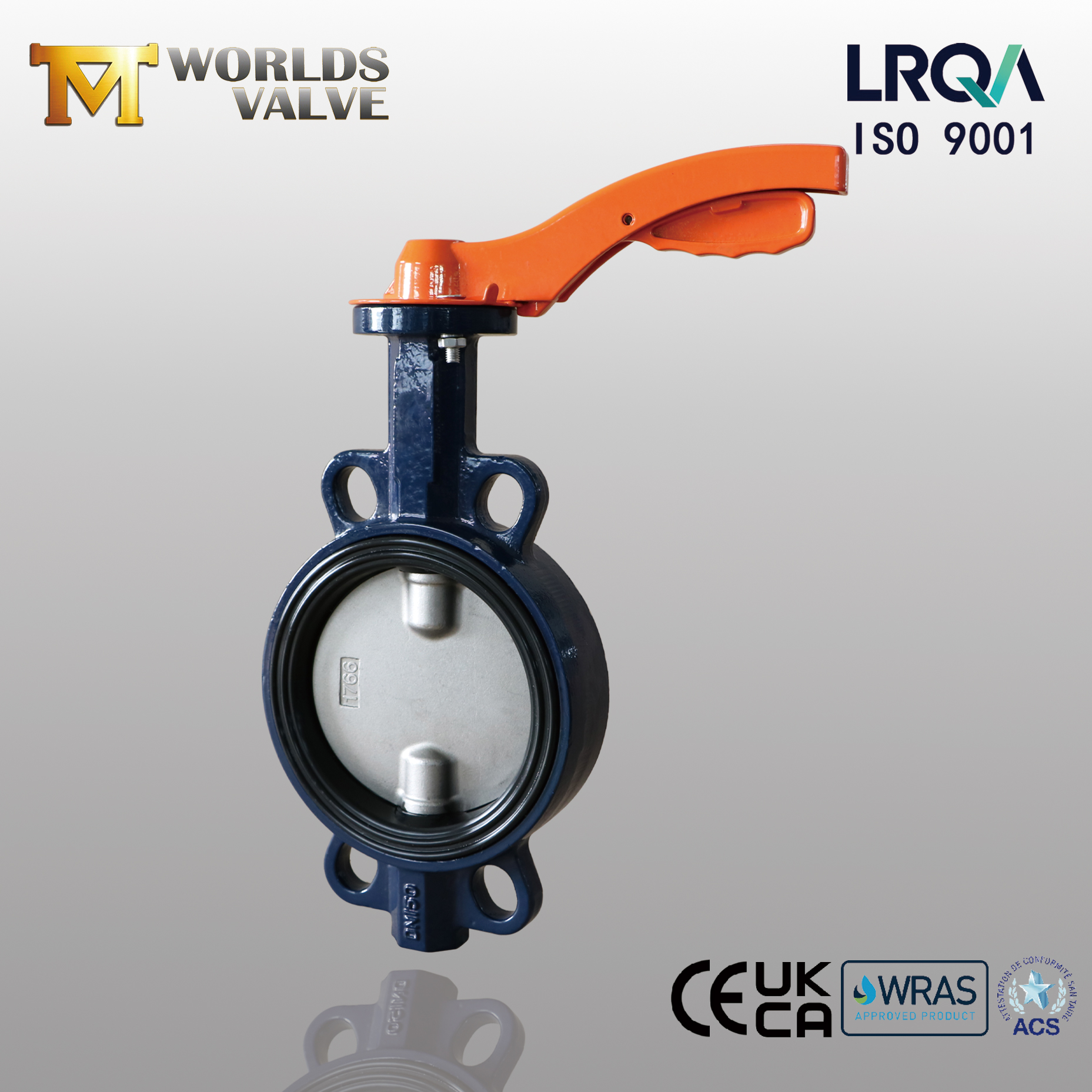

글로벌 규정 준수 인증 제조업체: 당사는 ISO 9001 인증 공장이며 당사 제품은 **WRAS, ACS, UKCA 및 CE**를 포함한 엄격한 국제 표준을 충족하도록 설계 및 테스트되었습니다. 이는 전 세계 시장에서 당사 밸브의 품질, 안전성 및 수용성을 보장합니다.
OEM/ODM 전문성 및 유연한 맞춤화: OEM 및 ODM 서비스 전문가로서 당사는 표준 밸브 그 이상을 제공합니다. 우리는 정확한 프로젝트 사양을 충족하기 위해 **크기, 압력 등급, 재료 등급(예: CF8, CF8M, 연성철) 또는 특수 코팅** 등 맞춤형 솔루션을 제공하기 위해 고객과 긴밀히 협력합니다.
입증된 수출 경험 및 신뢰할 수 있는 서비스: 다양한 대륙에 걸쳐 수십 개국에 수출한 검증된 실적을 바탕으로 풍부한 국제 무역 전문성을 보유하고 있습니다. 우리 팀은 기술 상담 및 문서화부터 적시 물류까지 엔드투엔드 지원을 제공하여 글로벌 파트너에게 원활하고 안정적인 공급망 경험을 보장합니다.
이 밸브는 안정적이고 유지 관리가 가능한 격리가 필요한 다양한 산업에 적합한 솔루션입니다.
시립 물 공급 및 유통 네트워크
산업용 냉각수 및 HVAC 시스템
폐수 처리 및 펌핑 스테이션
화재 예방 및 관개 시스템
화학, 전력 및 해양 산업의 일반 서비스
귀하의 밸브 프로젝트를 위한 신뢰할 수 있고 인증된 공급업체를 찾고 계십니까? 지금 Tianjin Worlds Valve Co., Ltd.에 문의하세요. 우리 팀은 귀하의 요구에 맞는 자세한 제품 사양, 인증, 경쟁력 있는 가격 및 전문 OEM/ODM 지원을 제공할 준비가 되어 있습니다.
