분할 본체 웨이퍼 버터플라이 밸브의 차이점은 무엇입니까? 본체는 두 부분으로 나누어져 있으며 디스크와 시트 주위에 볼트로 고정되어 있습니다. 즉, 밸브를 라인 밖으로 당기지 않고도 내부 부품(검사, 유지보수, 시트 교체)에 접근할 수 있습니다. 내식성과 순도를 위해 PTFE 시트가 필요한 화학 처리 및 제약과 같은 산업의 경우 이러한 쉬운 접근 방식은 실질적인 이점입니다.
이 모델은 분할 본체 디자인과 PTFE 시트, 스테인리스 스틸 디스크 및 스템, 경량 알루미늄 핸들을 결합하여 간단하고 안정적이며 까다로운 서비스를 위해 제작되었습니다. 19년 이상의 수출 경험을 보유한 직접 OEM/ODM 제조업체인 Tianjin Worlds Valve Co., Ltd.는 고객의 정확한 요구에 맞게 재료, 크기, 압력 등급, 플랜지 표준, 코팅 및 액추에이터를 맞춤화합니다. 우리는 ISO 9001 인증(LRQA), CE, UKCA, WRAS 및 ACS를 준수하며 50개국 이상으로 수출합니다.
스플릿 바디 웨이퍼 버터플라이 밸브 | PTFE 시트 | DI 바디 | CF8M 디스크 | OEM 제조업체
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 공급업체
CBF05-TA04 - 상세 제품 정보
이 모델은 다음 매개변수로 구성됩니다. 아래 나열된 모든 항목은 귀하의 특정 요구 사항에 맞게 맞춤화할 수 있습니다.
매개변수 | 사양(본 모델) |
밸브 종류 | 웨이퍼 버터플라이 밸브 |
바디 디자인 | 분할 본체 |
압력 등급 | 클래스 150 |
본체 재질 | 연성이 있는 철 (GGG40/500-7) |
디스크 재질 | CF8M 스테인레스 스틸 |
시트 재질 | PTFE |
줄기 재료 | 17-4PH 스테인리스 스틸(AISI 630) |
작업 | 알루미늄 손잡이 |
상단 플랜지 | ISO 5211 (고객의 요구에 따라) |
코팅 | 에폭시 수지(모든 RAL 색상, 표준 최소 250μm) |
디자인 표준 | EN 593 / API 609 |

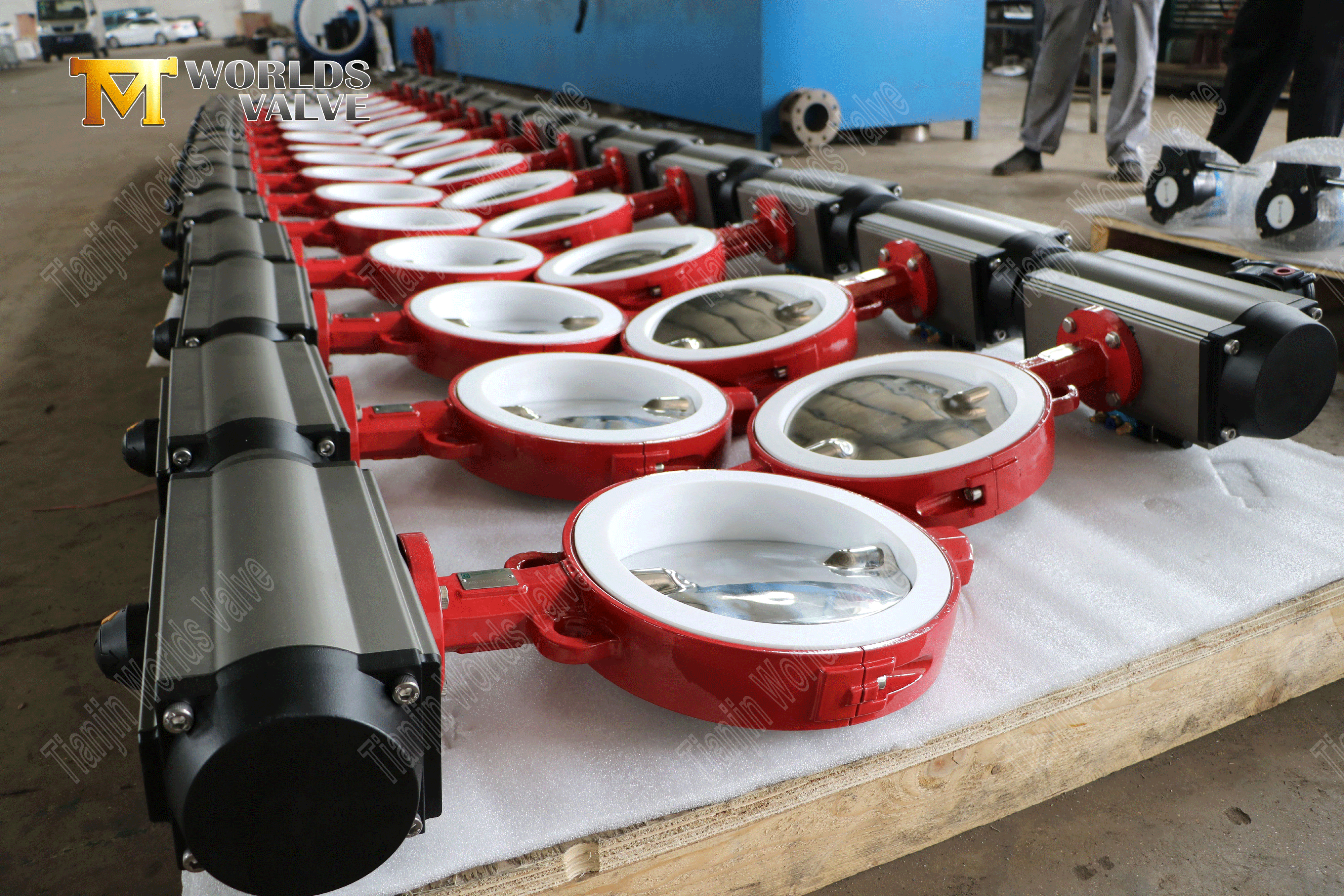

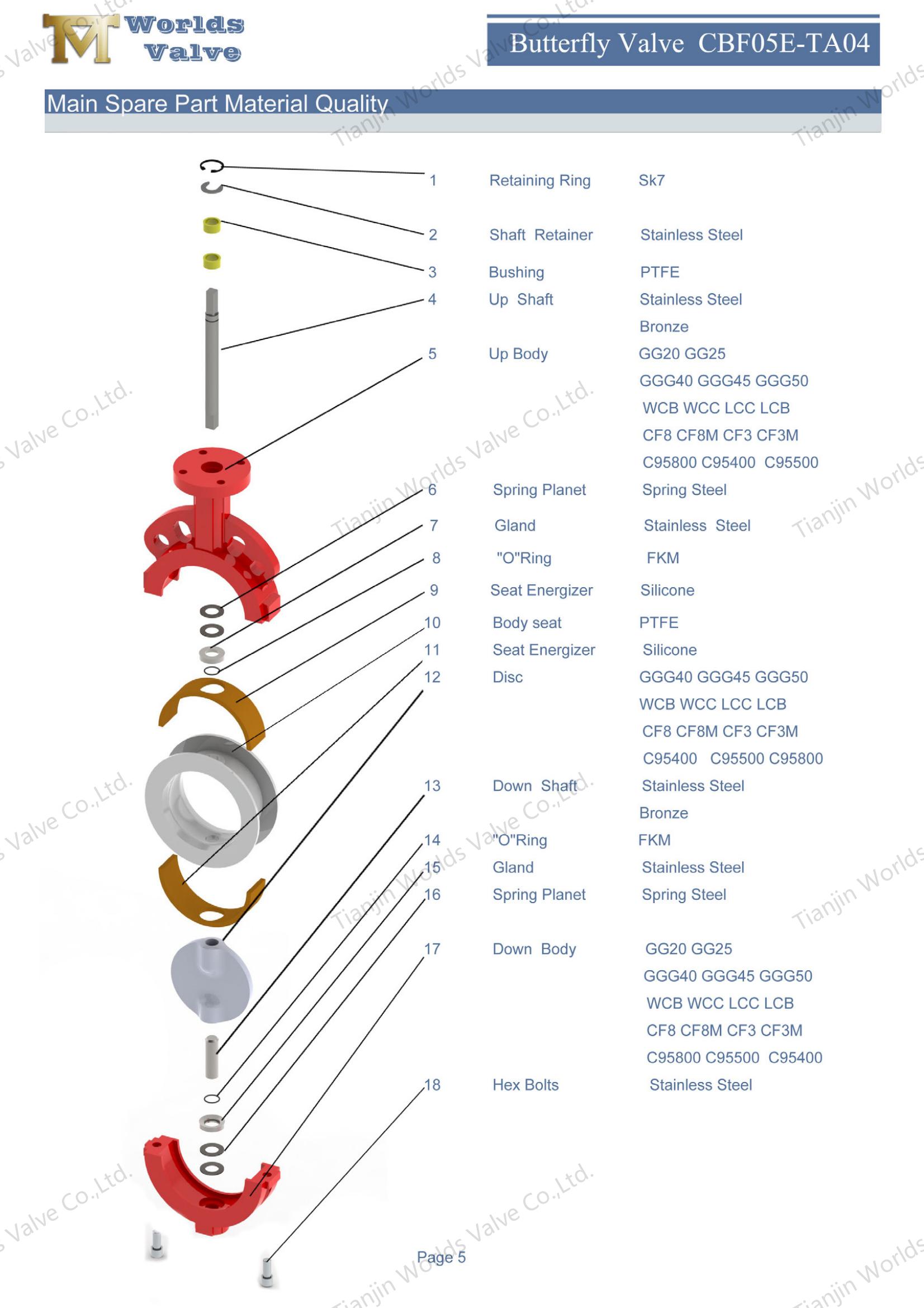

1. 분할 본체 설계 – 쉬운 접근 및 유지 관리
2피스 구조 – 밸브 본체는 상부와 하부로 분할되어 디스크와 시트 어셈블리 주위에 함께 볼트로 고정됩니다. 이 설계를 통해 파이프라인에서 밸브를 제거하지 않고도 내부 구성 요소에 직접 접근할 수 있습니다.
단순화된 시트 교체 – PTFE 시트를 교체해야 하는 경우 두 개의 몸체 절반을 볼트를 풀어 분리하고 기존 시트를 제거한 후 새 시트를 설치하고 다시 조립하면 됩니다. 파이프라인에서 밸브를 분리하거나 인접한 배관을 방해할 필요가 없습니다.
가동 중지 시간 감소 – 전체 밸브 교체가 필요한 유지 관리는 기본 도구를 사용하여 몇 분 만에 완료할 수 있으므로 가동 중지 시간과 유지 관리 비용이 크게 절감됩니다.
검사 접근 – 분할 본체 설계를 통해 라인에서 밸브를 제거하지 않고도 디스크, 시트 및 스템을 육안으로 검사할 수 있어 예방적 유지 관리 프로그램에 이상적입니다.
2. PTFE 시트 - 우수한 내화학성
탁월한 내화학성 -PTFE는 강산, 알칼리, 용제 및 산화제를 포함한 거의 모든 산업용 화학 물질에 대한 저항성을 갖습니다. 엘라스토머 시트가 저하되는 공격적인 매체에 선택되는 재료입니다.
넓은 온도 범위 -PTFE는 -29°C ~ +160°C(단기 성능 최대 +200°C)의 밀봉 특성을 유지하여 EPDM 또는 NBR 시트보다 더 넓은 범위를 포괄합니다.
낮은 마찰 -PTFE는 고체 재료 중 가장 낮은 마찰 계수를 갖고 있어 작동 토크를 줄이고 디스크의 원활한 움직임을 보장합니다.
붙지 않는 표면 - 붙지 않는 PTFE 표면은 매체 축적을 방지하고 세척을 단순화합니다. 특히 제약, 식품 및 고순도 응용 분야에서 중요합니다.
완벽한 차단 – PTFE 시트는 안정적인 양방향 밀봉을 제공하여 두 흐름 방향에서 누출이 전혀 발생하지 않도록 보장합니다.
3. 본체 재질-연성철 A536 65-45-12
고강도 -A536 65-45-12는 ≥448MPa의 인장 강도와 ≥310MPa의 항복 강도를 제공하여 PN16 압력 서지에서도 안정적인 성능을 제공합니다.
탁월한 내충격성 - 구상 흑연 구조는 파손 없이 기계적 충격과 파이프라인 진동을 견딜 수 있는 탁월한 인성을 제공합니다.
부식 방지 – 표준 에폭시 코팅(최소 250μm)과 결합하여 본체는 물, 폐수 및 일반 산업 서비스에 대한 부식을 방지합니다.
4. 디스크 재질 – CF8M 스테인리스 스틸(AISI 316)
우수한 내식성 -CF8M은 특히 염화물 환경, 해수 및 공격적인 매체에서 구멍 및 틈새 부식에 대한 탁월한 저항성을 제공합니다.
광범위한 화학적 호환성 – 물, 폐수, 약한 화학 물질, 산 및 알칼리에 적합합니다.
긴 서비스 수명 – CF8M의 부식 방지 특성은 공격적인 환경에서도 연장된 서비스 수명을 보장합니다.
5. 스템 재질 – 17-4PH 스테인리스 스틸(AISI 630)
고강도 –17-4PH는 SS420, SS431 또는 304/316 스테인리스강보다 훨씬 높은 1,100~1,300MPa의 인장 강도를 제공하는 석출 경화 스테인리스강입니다.
우수한 내식성 -17-4PH는 부식 및 응력 부식 균열에 대한 탁월한 저항성을 제공하며 공격적인 환경에서 표준 마르텐사이트계 스테인리스강보다 성능이 뛰어납니다.
탁월한 피로 저항성 – 합금은 반복 하중 하에서 기계적 특성을 유지하여 높은 주기 응용 분야에서 장기적인 신뢰성을 보장합니다.
분출 방지 설계 – 고정 메커니즘은 압력 서지 시 우발적인 스템 배출을 방지합니다.

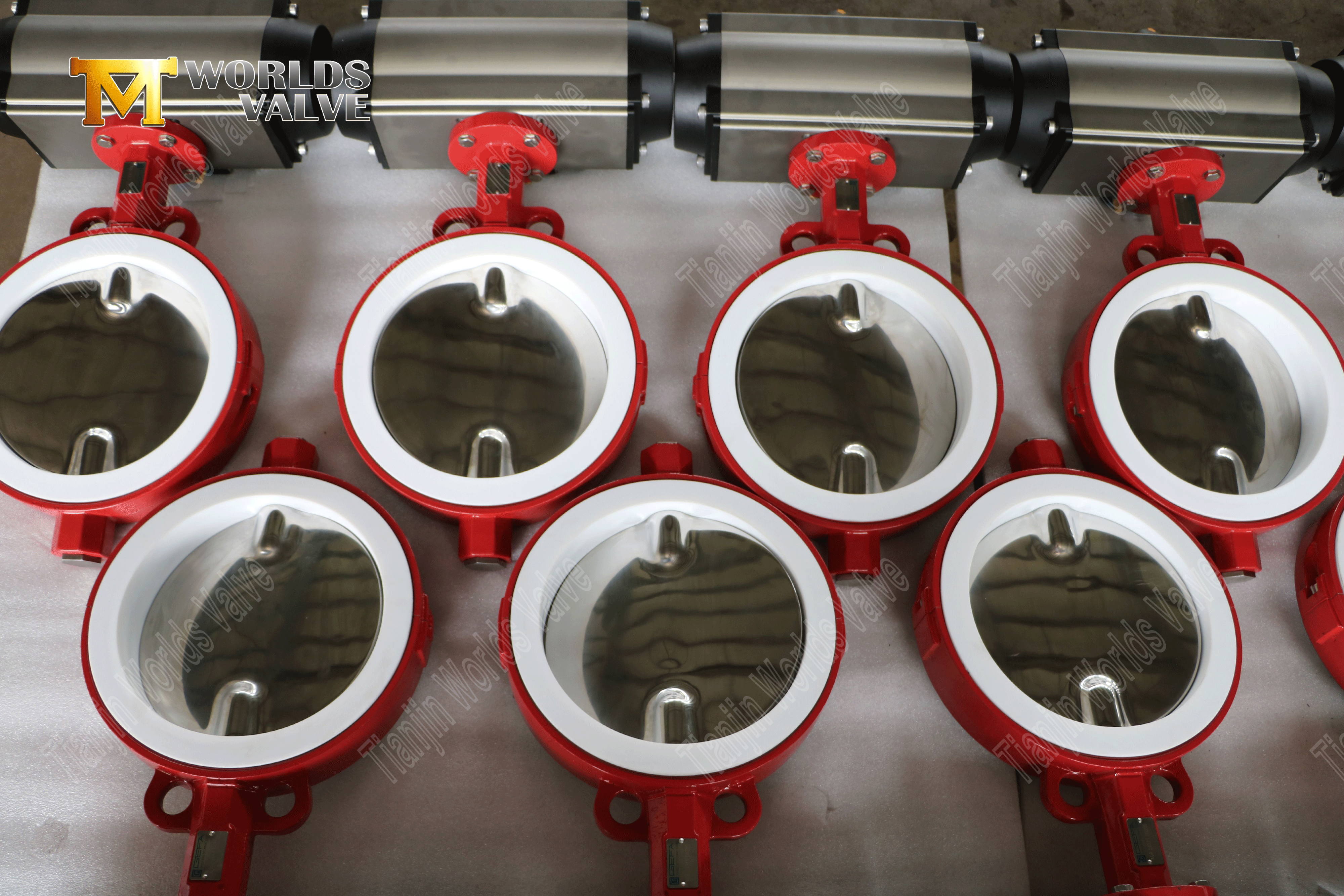

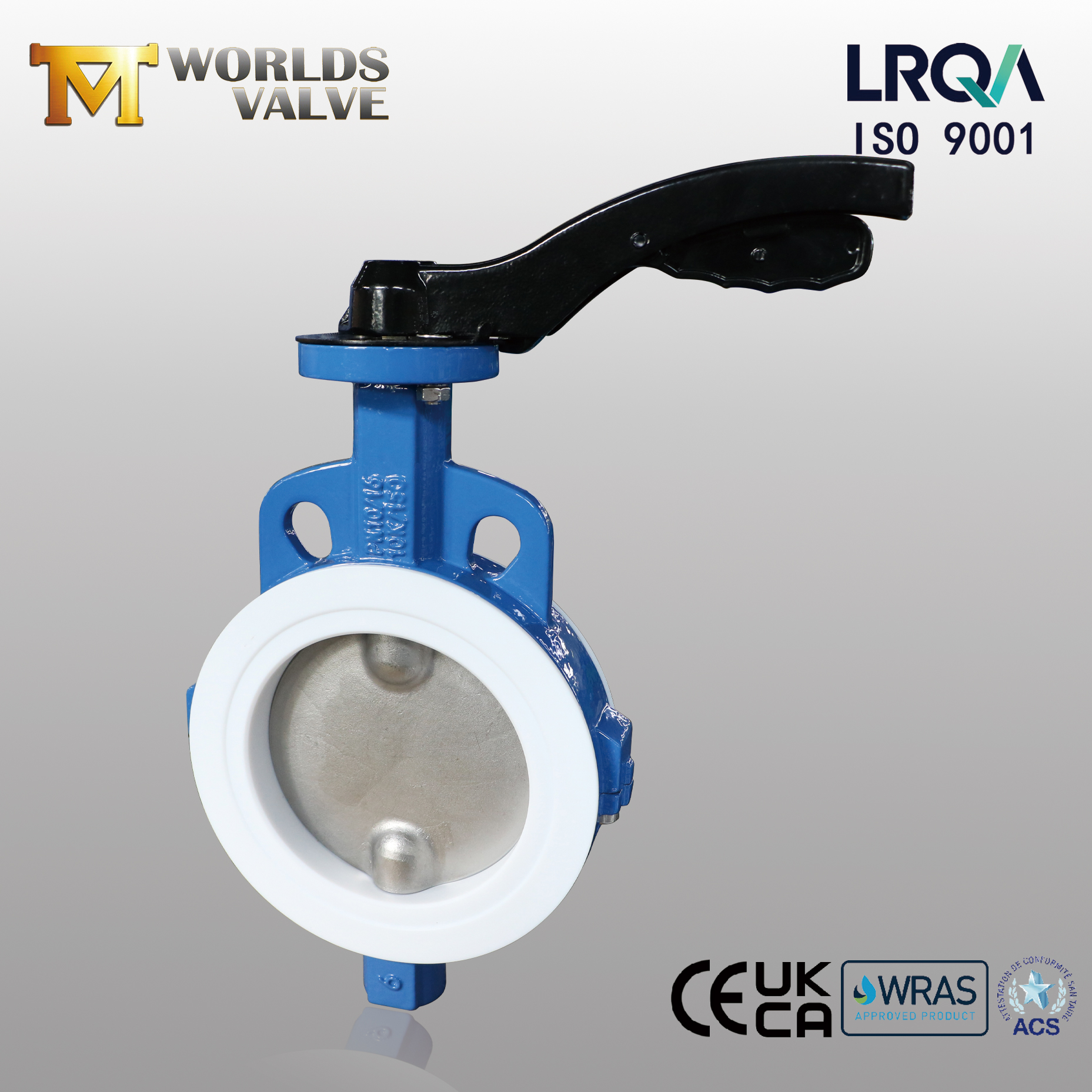

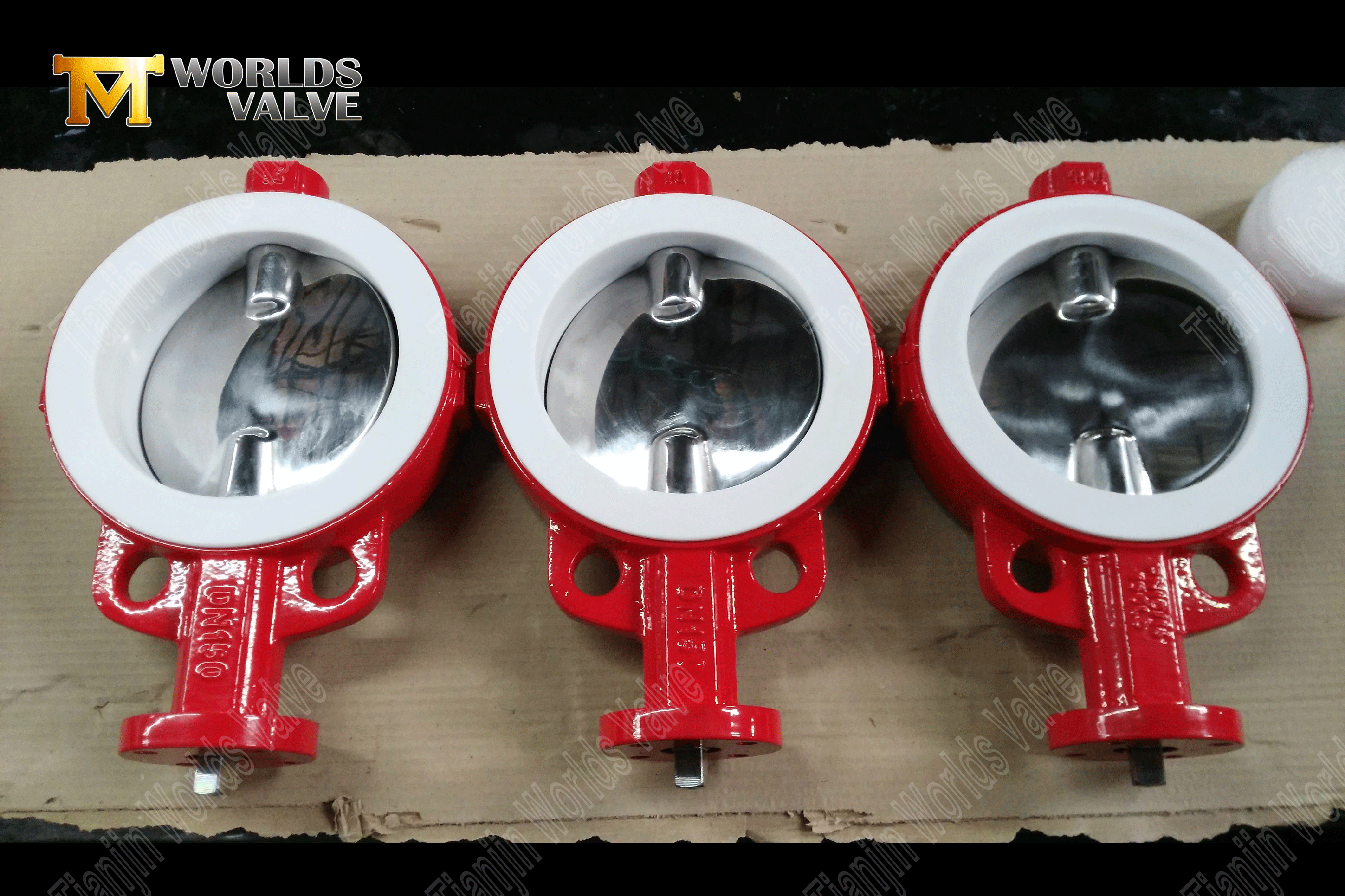

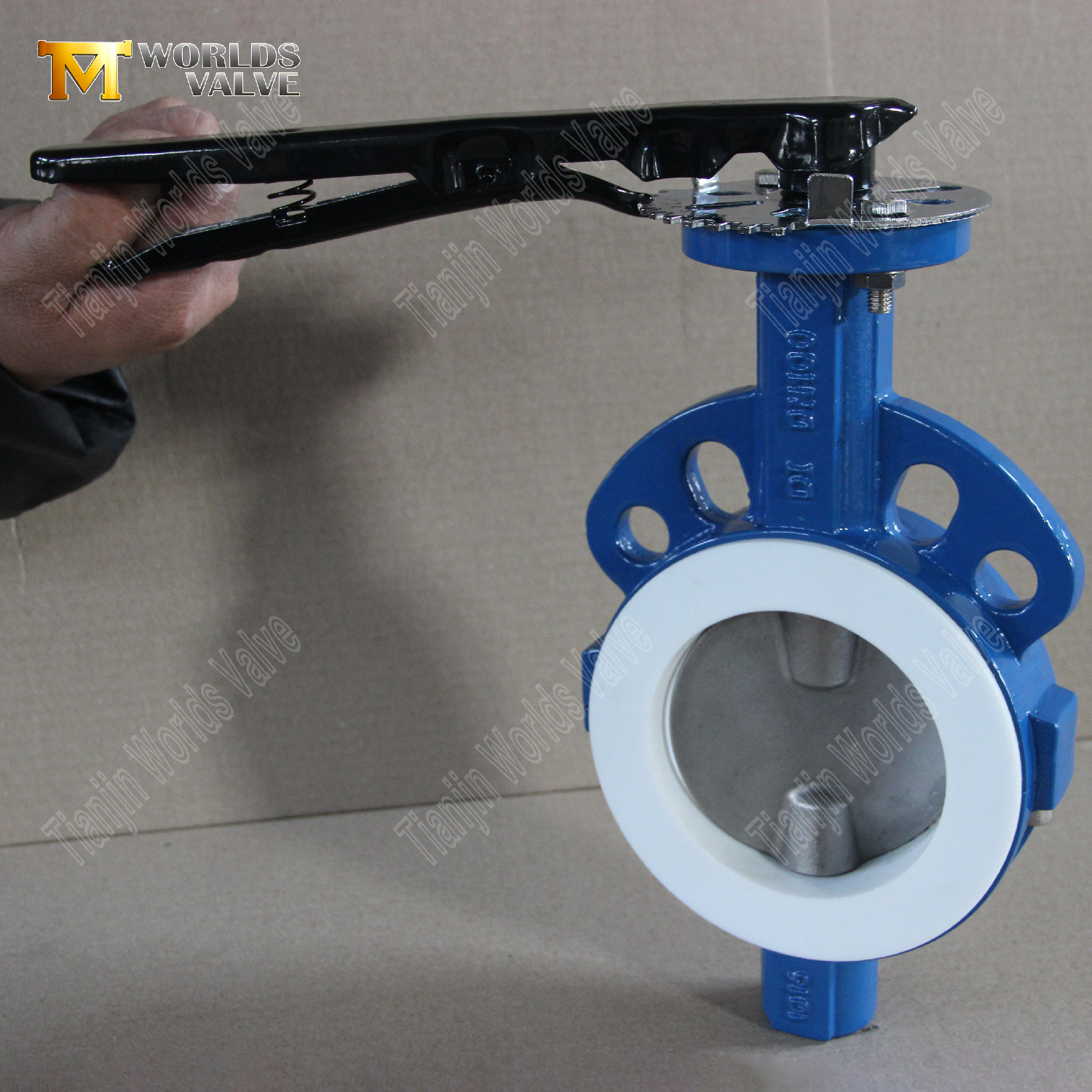

6. 알루미늄 손잡이 - 가볍고 인체공학적입니다.
무게 감소 – 알루미늄은 주철 또는 연철 핸들보다 훨씬 가벼워서 전체 밸브 무게를 줄이고 설치 및 작동을 더 쉽게 만듭니다.
부식 방지 - 알루미늄은 자연적으로 부식에 저항하는 보호 산화물 층을 형성하므로 실외 및 습한 환경에 적합합니다.
인체공학적 디자인 - 매끄러운 표면과 균형 잡힌 디자인으로 장시간 사용 후에도 편안한 그립감과 손쉬운 작동이 가능합니다.
잠금 플레이트 포함 - 핸들에는 위치 잠금을 위한 잠금 플레이트가 있어 우발적인 작동을 방지하고 안전한 유지 관리를 보장합니다.
7. ISO 5211 상단 플랜지 – 자동화 준비 완료
당사의 모든 분할 본체 웨이퍼 버터플라이 밸브에는 표준 ISO 5211 상단 플랜지가 있어 다양한 작동 방법에 대한 보편적인 호환성을 제공합니다.
핸드 레버 - 잠금 플레이트를 사용한 빠른 수동 온오프 제어(이 모델의 표준)
기어 작동기 - 개폐 표시기를 갖춘 자동 잠금 장치(대형 크기)
전동 액추에이터 – 4~20mA 피드백을 갖춘 온-오프 또는 변조 유형

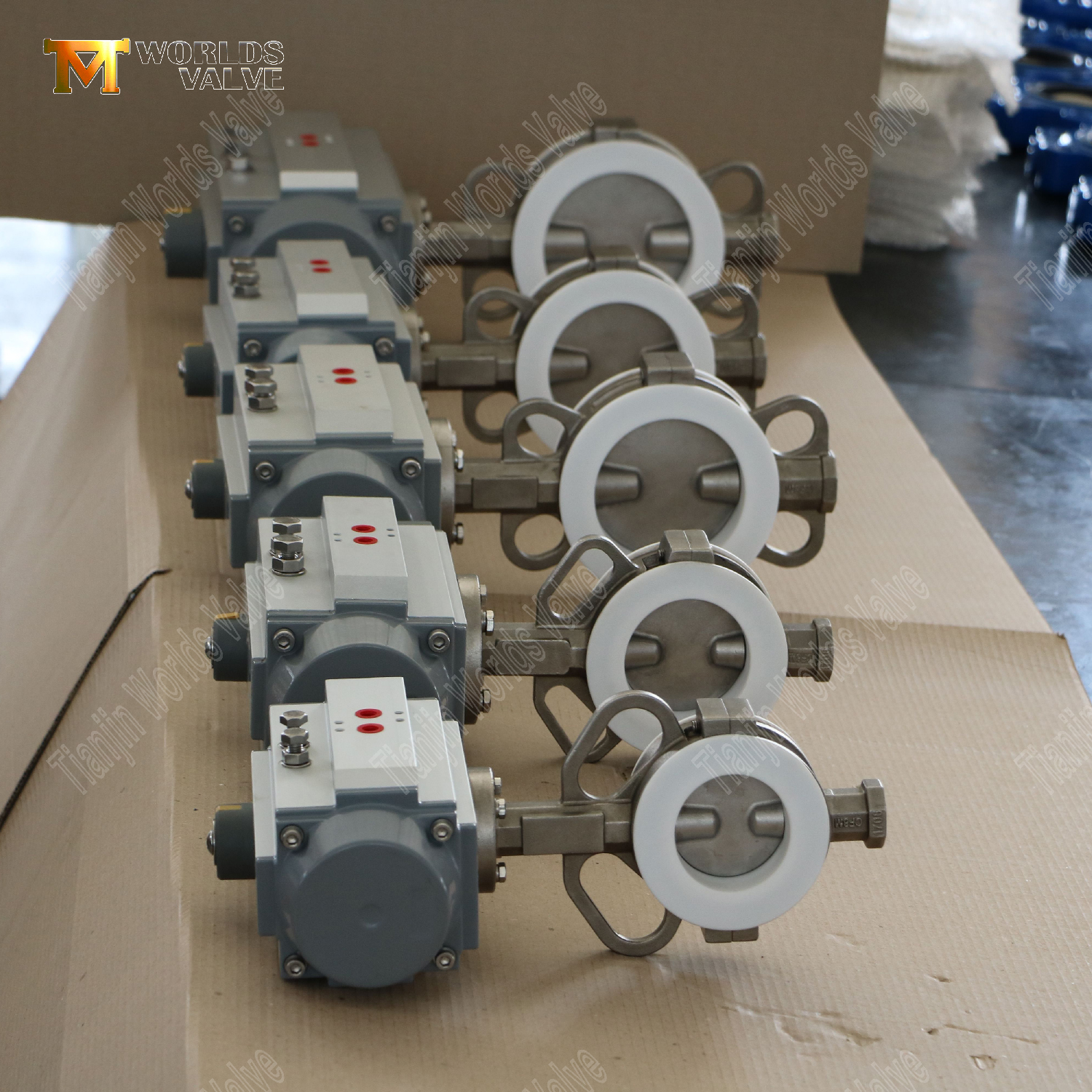

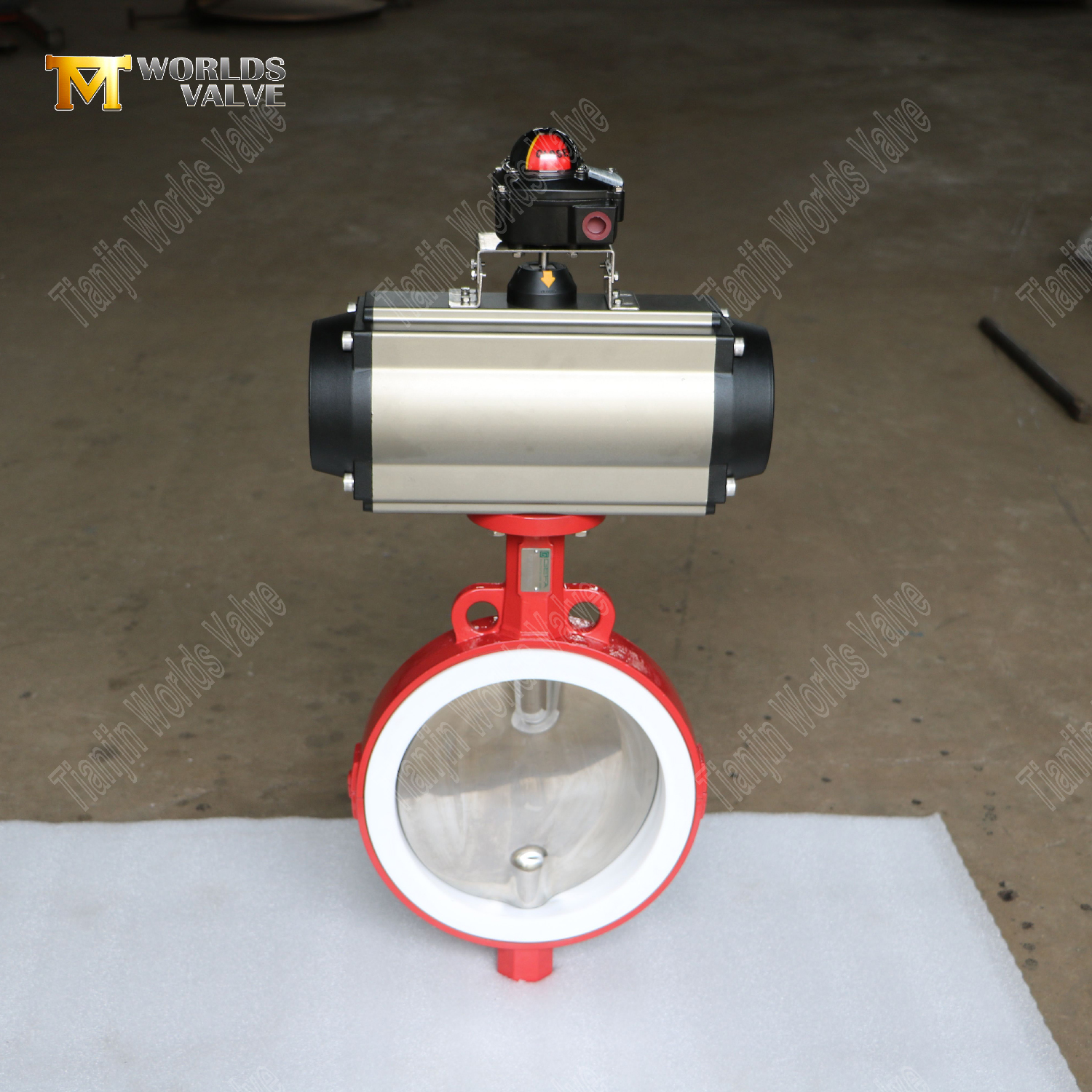

공압식 액츄에이터 - 이중 작동 또는 스프링 리턴(고장 방지) 설계
유압 액츄에이터 – 높은 토크, 해저 또는 폭발성 환경
PTFE 시트, CF8M 디스크 및 17-4PH 스템이 포함된 분할 본체 웨이퍼 버터플라이 밸브는 다양한 산업 분야에서 신뢰를 받고 있습니다.
화학 처리 산, 알칼리, 용제 및 공격적인 매체 - PTFE 시트는 화학적 공격에 저항합니다.
제약 제조 고순도 공정, CIP/SIP 시스템 – 들러붙지 않는 PTFE로 세척이 간편합니다.
제품 순도가 중요한 식품 및 음료 위생 응용 분야
수처리 화학물질 투여, 염소, 오존 시스템
발전 냉각수, 약품 주입, 증기 응축수
펄프 및 제지 표백 화학물질, 부식성 용액
반도체 초순수 및 약품 유통
해양 및 해양 해수 냉각, 평형수 시스템
신뢰할 수 있는 품질. 당사의 ISO 9001:2015 인증은 세계에서 가장 존경받는 인증 기관 중 하나인 LRQA에서 발행합니다. 모든 밸브에는 재료 인증서와 압력 테스트 보고서가 함께 제공됩니다. 예외는 없습니다.
분할 바디 전문가. 우리는 전 세계적으로 화학, 제약 및 산업 프로젝트를 위한 분할 본체 버터플라이 밸브를 제조한 광범위한 경험을 보유하고 있습니다. 당사의 2피스 설계는 유지 관리를 단순화하고 서비스 수명을 연장합니다.
PTFE 시트 전문 기술. 당사의 PTFE 시트는 탄성중합체 시트에 비해 우수한 내화학성과 고온 성능을 제공하므로 공격적인 매체 및 고순도 응용 분야에 이상적입니다.
17-4PH 스템의 장점. 당사의 17-4PH 스템은 표준 스테인리스강보다 훨씬 더 높은 강도와 내부식성을 제공하여 안정적인 토크 전달과 장기적인 내구성을 보장합니다.
전체 사용자 정의. 재질, 크기, 압력 등급, 플랜지 표준(ANSI, DIN, JIS, BS), 코팅(모든 RAL 색상), 액추에이터 등 모두 귀하의 사양에 맞춰져 있습니다.
19년 이상의 수출 경험. 유럽, 미주, 중동, 동남아시아 등 50개 이상의 국가에 원활한 물류 및 애프터 서비스 지원을 제공합니다.
100% 추적성. 모든 주문에는 재료 인증서 및 압력 테스트 보고서가 제공됩니다. 예외는 없습니다.
빠른 처리. 전담 프로젝트 관리자 일반적인 리드타임은 20~30일입니다. 천진 공장 견학을 환영합니다.
PTFE 시트가 포함된 분할 본체 웨이퍼 버터플라이 밸브 구성, 다양한 크기 또는 압력 등급 또는 대규모 프로젝트를 위한 전체 밸브 패키지가 필요한 경우 당사는 귀하의 사양에 맞게 제작할 준비가 되어 있습니다.
귀하의 요구 사항을 보내주십시오:
필요한 크기 및 압력 등급
미디어 유형 및 작동 온도
선호하는 소재 조합(바디/디스크/시트/스템)
액추에이터 유형(수동, 기어, 전기, 공압, 유압)
플랜지 표준 및 드릴링(ANSI, DIN, JIS, BS)
코팅 색상(모든 RAL)
목표수량 및 도착항
우리 팀은 견적 및 엔지니어링 제안을 통해 24시간 이내에 응답할 것입니다.
