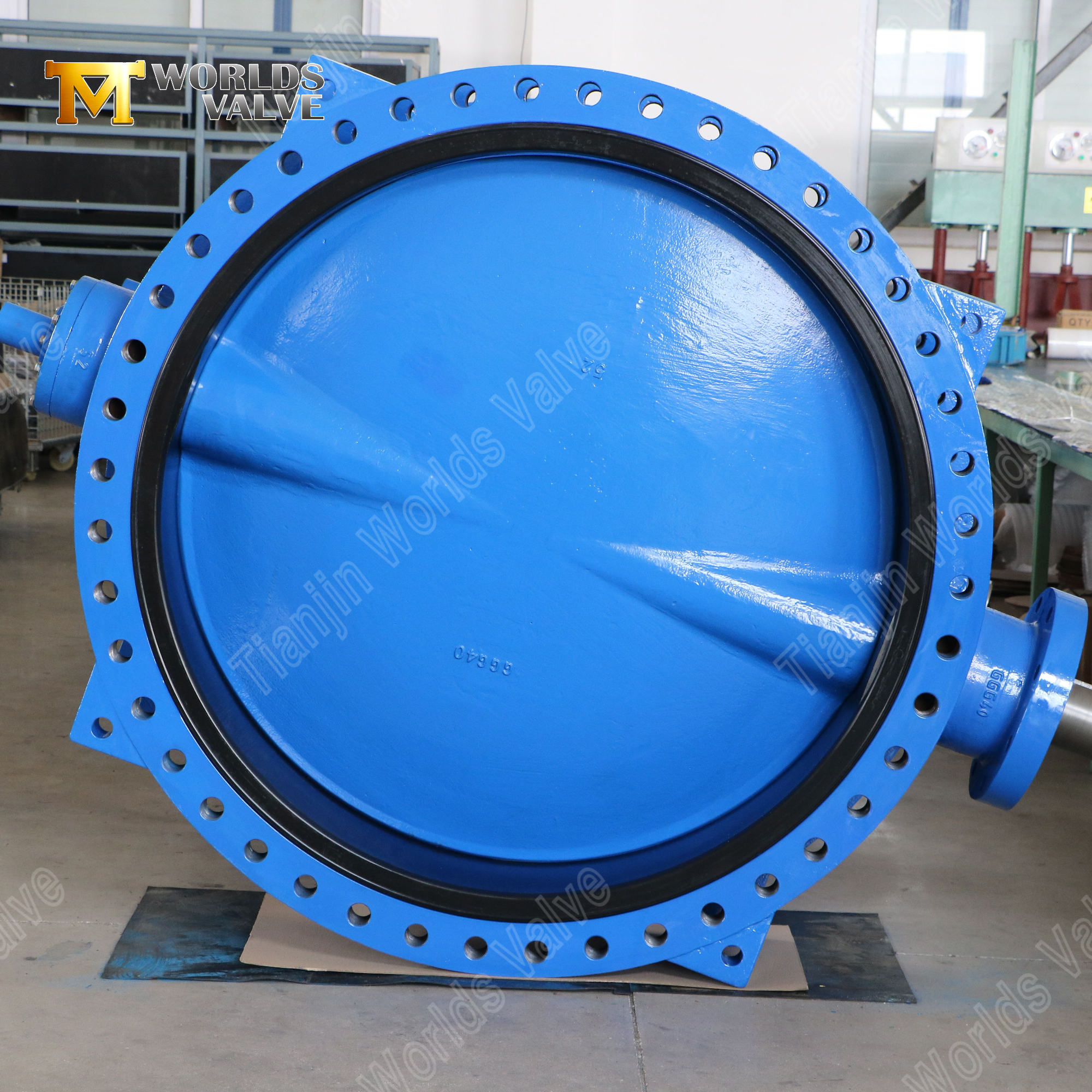

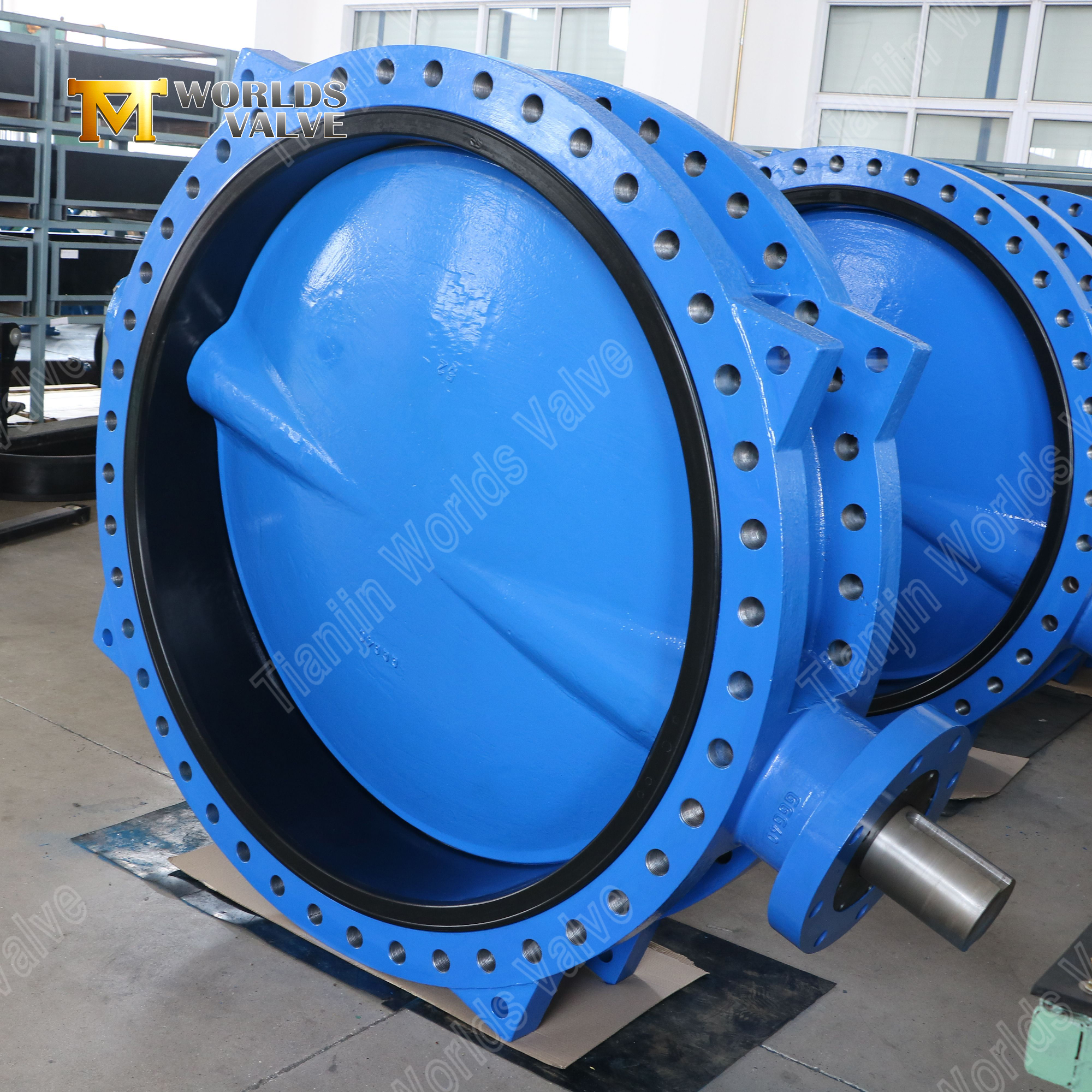

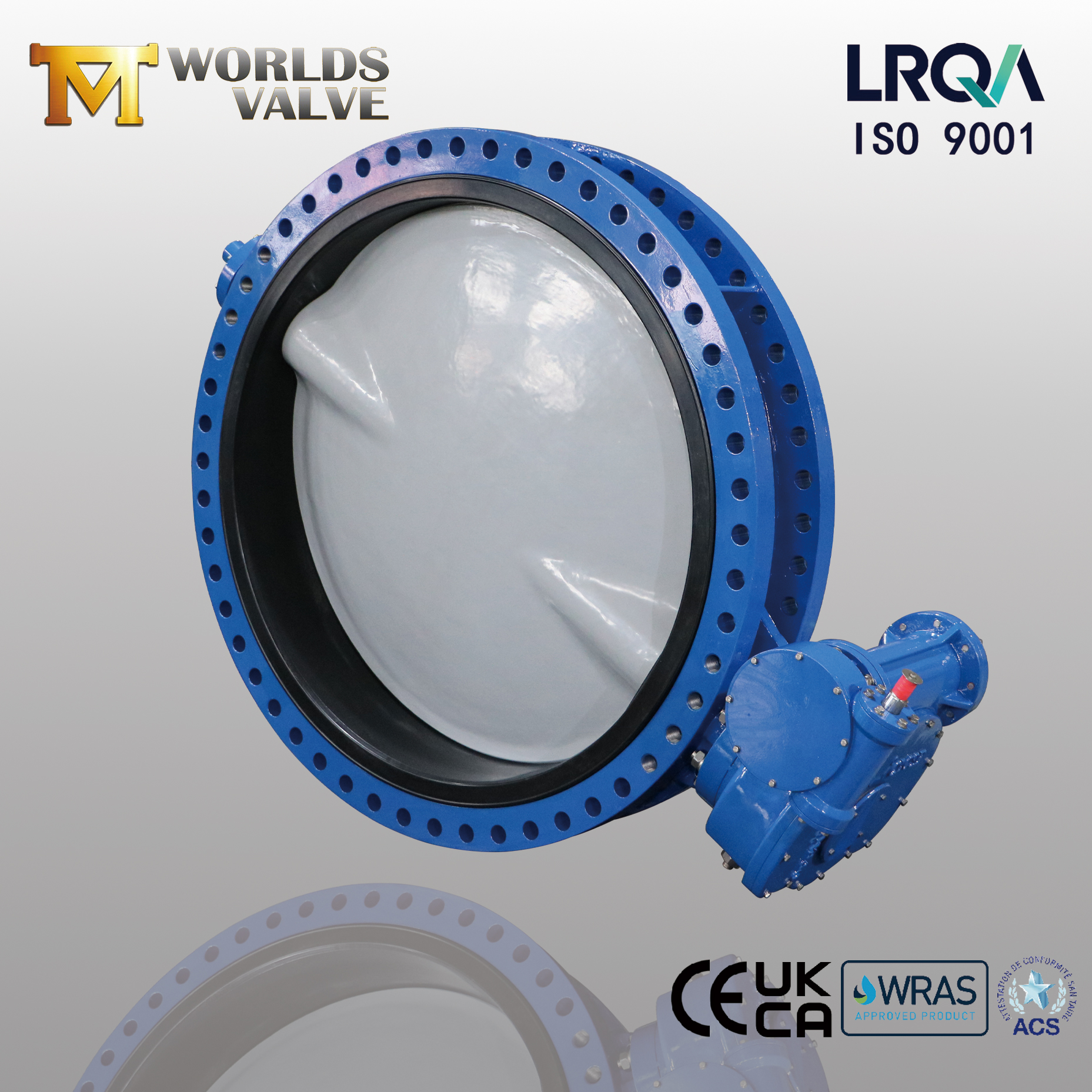

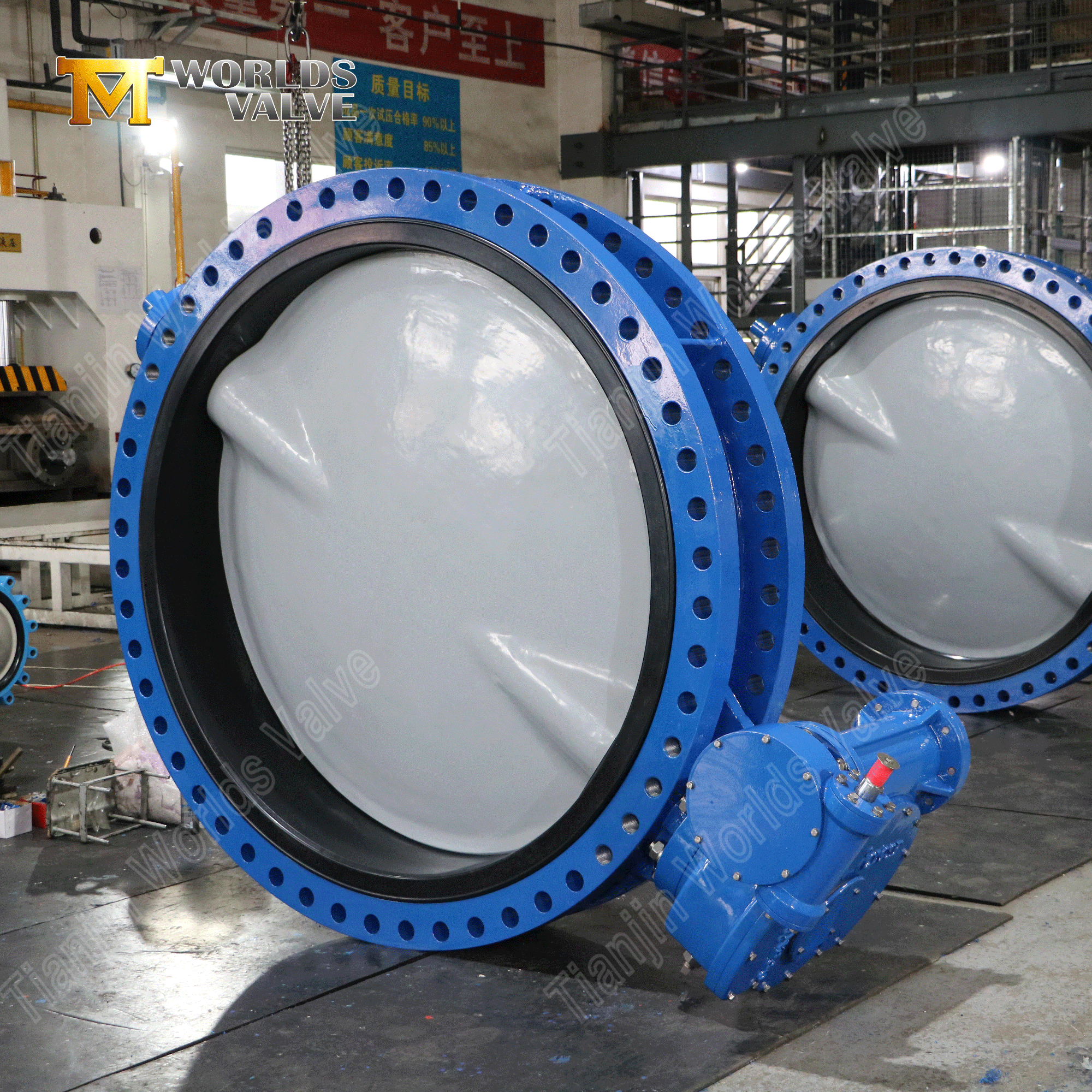

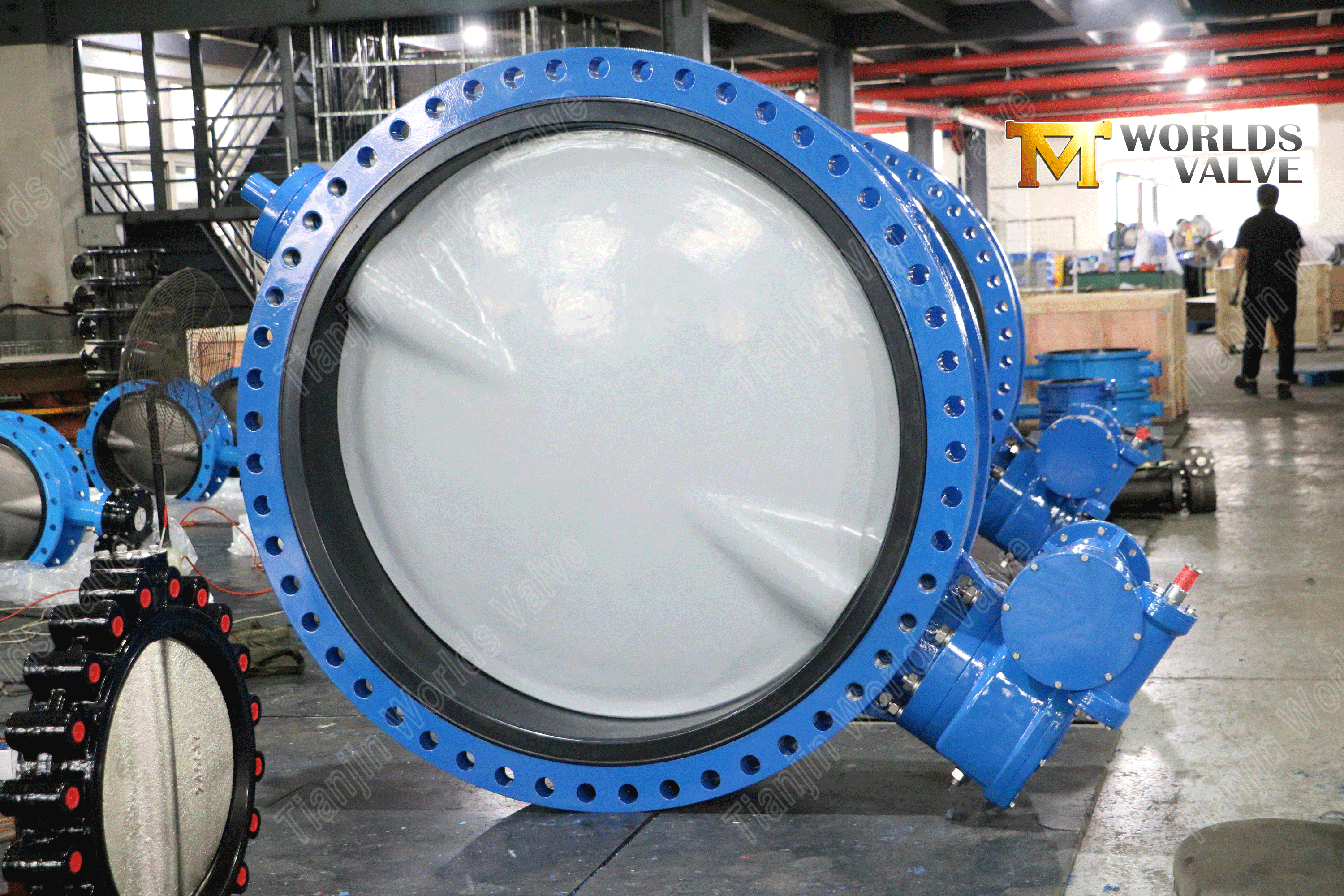

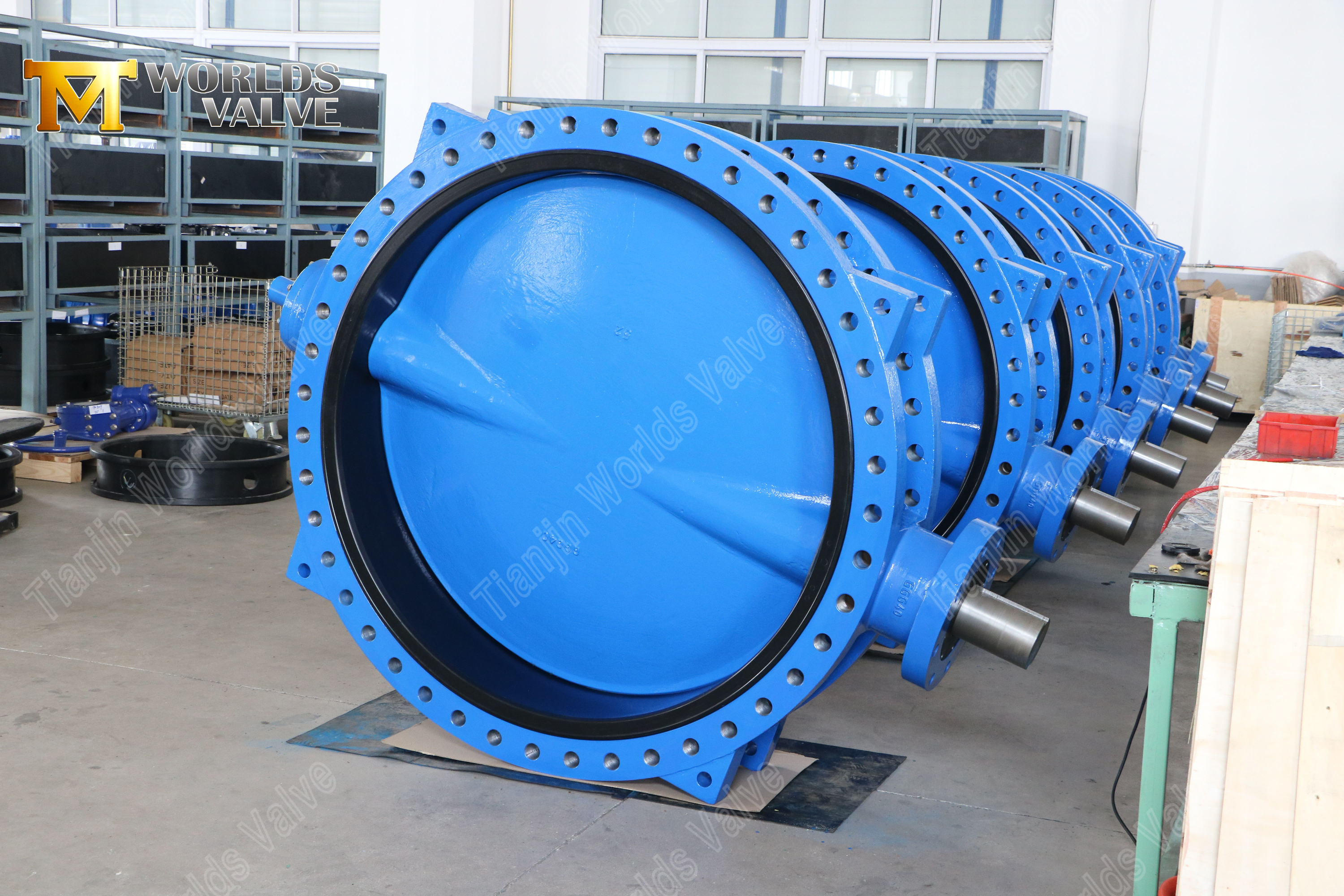

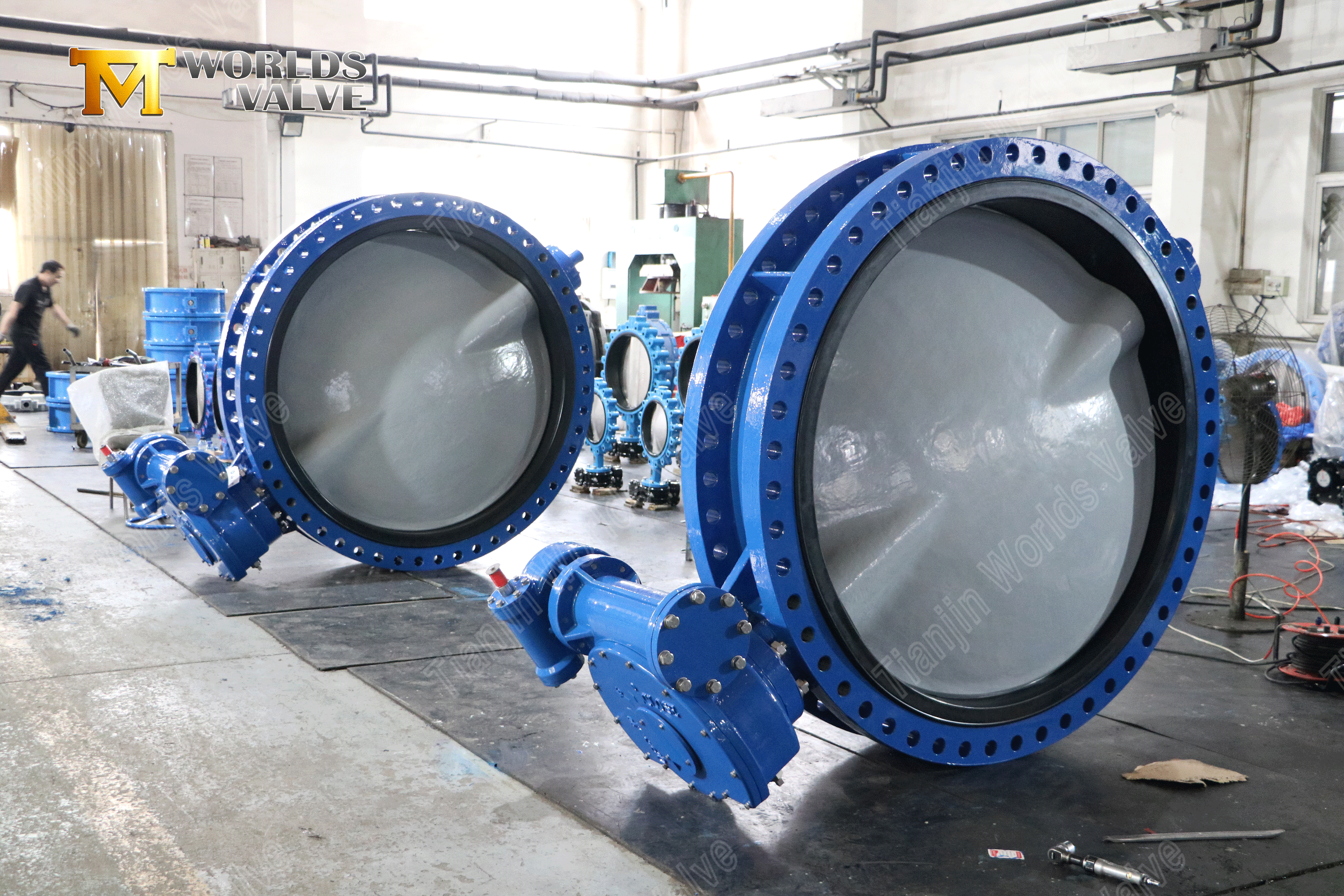

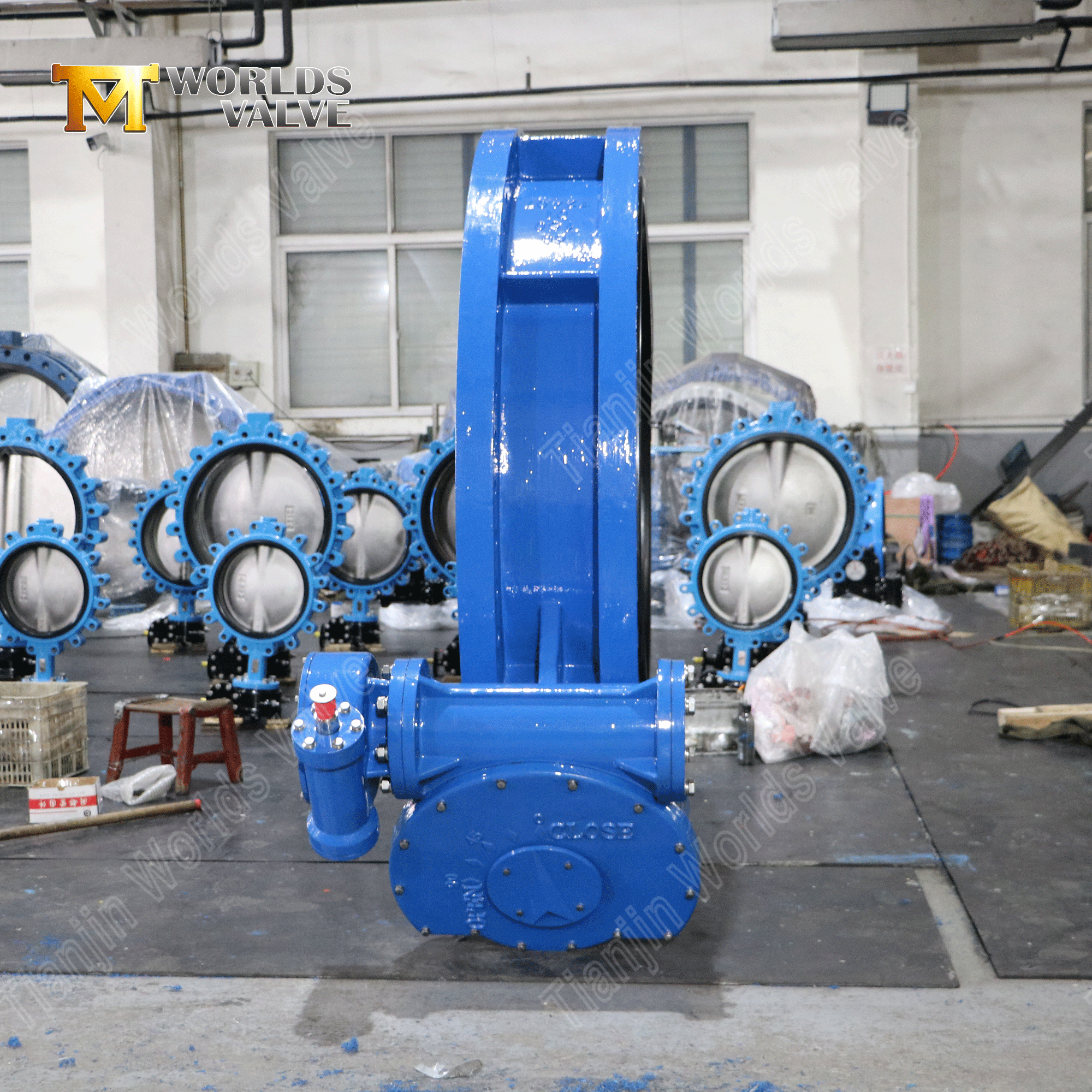

수처리 U형 버터플라이 밸브 | 나일론 11 코팅 디스크 | WRAS 승인 옵션
CBF02-TU03-작동 및 유지보수 매뉴얼다운로드
1. 식수 응용 분야에 대한 WRAS 승인
식수 안전에 대한 가장 높은 기준을 충족하도록 설계되었습니다.
전체 WRAS 규정 준수: This valve is available with WRAS (Water Regulations Advisory Scheme) approval, certifying that all materials in contact with drinking water meet stringent UK requirements for non-toxicity, taste, and odor.
국제적 승인: WRAS 승인은 영국, 중동 및 영연방 국가에서 널리 인정되어 프로젝트 승인 및 규정 준수를 촉진합니다.
추적 가능한 인증: 각 WRAS 승인 밸브는 감사 및 검증 목적으로 사용할 수 있는 전체 문서와 함께 인증된 재료를 사용하여 제조됩니다.

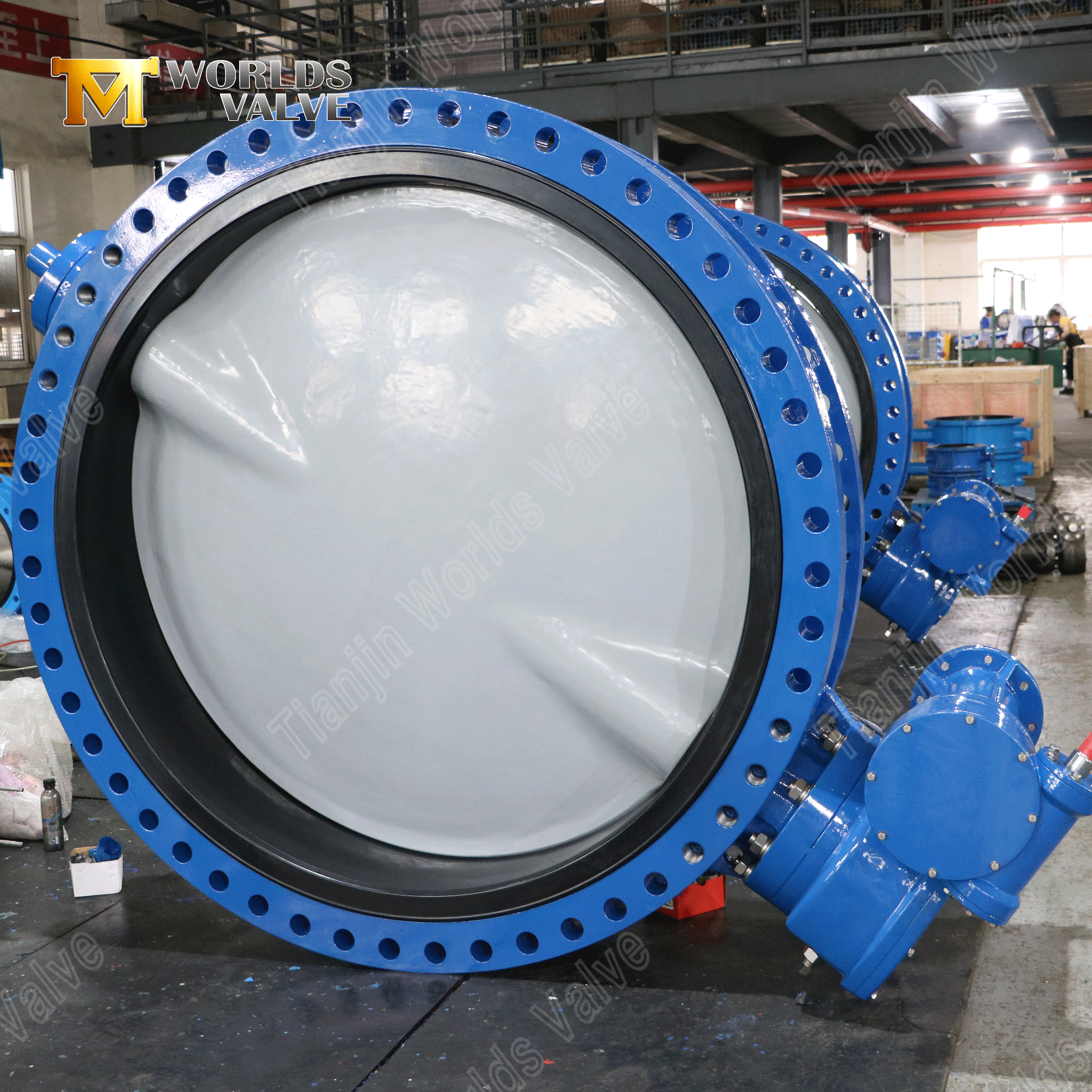

2. 물 환경에서 탁월한 보호 기능을 제공하는 나일론 11 코팅 디스크
연성주철 디스크는 수처리 용도로 특별히 선택된 소재인 고성능 나일론 11(폴리아미드 11) 코팅으로 보호됩니다.
탁월한 내식성: 나일론 11은 담수, 해수, 폐수 환경에서 녹, 구멍, 갈바닉 부식으로부터 디스크를 보호하는 견고하고 핀홀 없는 장벽을 형성합니다.
FDA 준수 및 무독성: 나일론 11은 식품 접촉에 대해 FDA를 준수하고 음용수 응용 분야에 안전하므로 식수 시스템에 이상적입니다.
마모 및 충격 저항: 코팅은 부유 물질과 잔해로 인한 마모를 견디며 원수 및 폐수 응용 분야에서 밸브 수명을 크게 연장합니다.
오염 방지 특성: 매끄럽고 마찰이 적은 표면은 생물학적 성장, 스케일 축적 및 침전물 부착을 방지하여 밀봉 성능을 유지하고 유지 관리 빈도를 줄입니다.
3. 에너지 효율적인 작동을 위한 유체역학적 U자형 디스크
펌핑 비용을 최소화하고 시스템 성능을 최적화하도록 설계되었습니다.
압력 강하 감소: 혁신적인 U자형 디스크 프로파일은 표준 버터플라이 밸브 설계에 비해 흐름 저항을 최대 20% 줄여 밸브 수명 기간 동안 에너지 소비와 펌핑 비용을 낮춥니다.
캐비테이션 완화: 최적화된 형상은 난류 및 캐비테이션 위험을 최소화하여 다운스트림 장비를 보호하고 고유량 응용 분야에서 소음을 줄입니다.
향상된 제어 특성: U자형 디자인은 안정적이고 예측 가능한 흐름 조절을 제공하므로 처리 공정의 격리 및 조절 작업에 모두 적합합니다.
4. 안전한 플랜지 연결을 갖춘 견고한 연성 철 구조
까다로운 수자원 인프라에서 강력하고 안정적인 성능을 제공하도록 제작되었습니다.
고강도 소재: 밸브 본체는 GGG40/500-7 연성철로 주조되어 매설 또는 노출 설치에 탁월한 인장 강도, 내충격성 및 내구성을 제공합니다.
누출 방지 플랜지 디자인: 일체형 플랜지 끝단(ANSI B16.5, EN 1092-1 또는 AS2129 준수)은 파이프라인 응력을 견디고 기밀 밀봉을 보장하는 안전한 볼트 연결을 제공합니다.
에폭시 코팅된 외부: 본체는 내구성 있는 에폭시 코팅(표준 250μm)으로 보호되어 공격적인 수처리 환경에서 추가적인 내식성을 제공합니다.

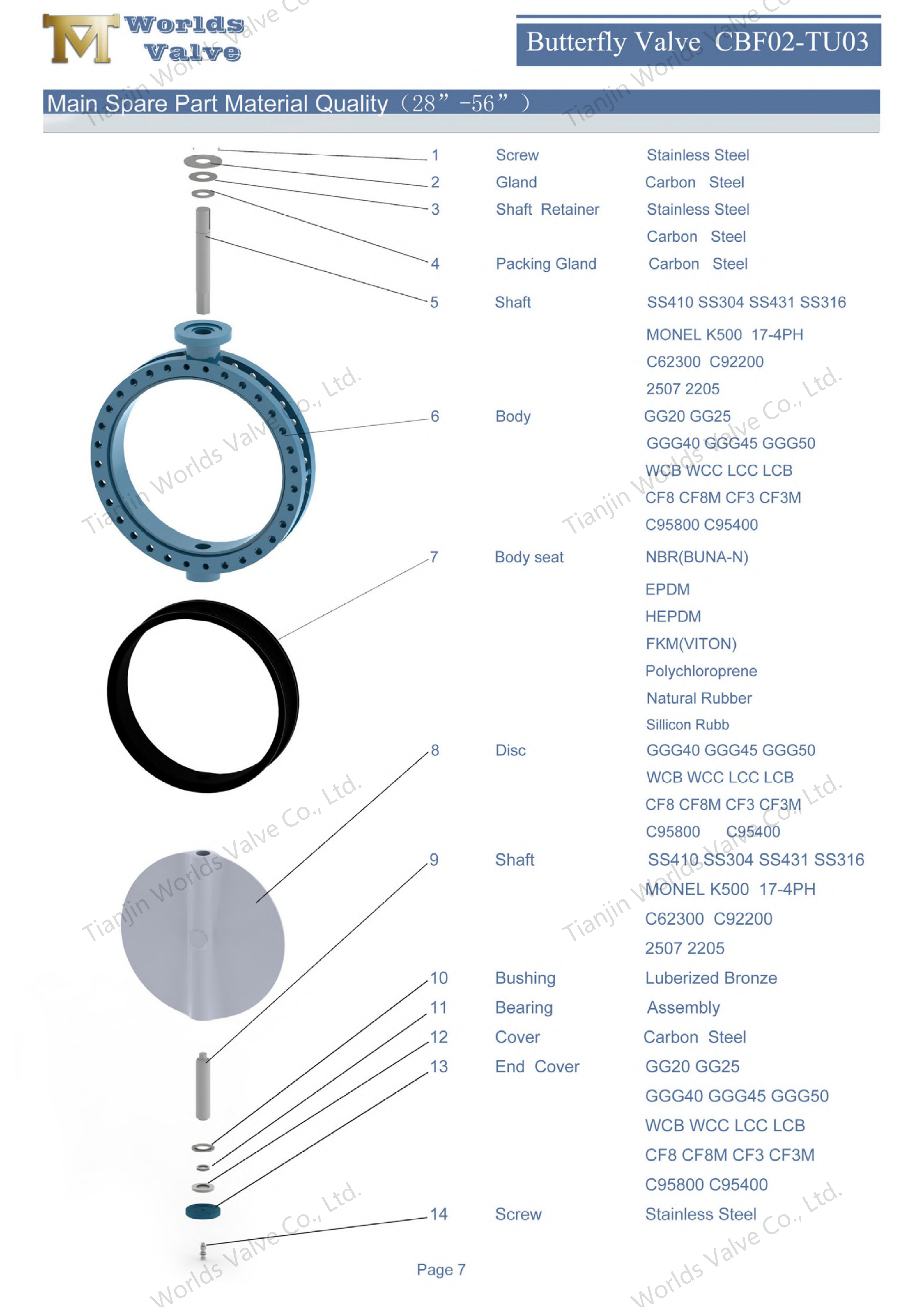

매개변수 | 사양 |
모델 | U형 버터플라이밸브(CBF02-TU03) |
크기 | DN50-DN3000 |
압력 등급 | PN10/16/150LB/JIS10K |
디자인 | EN593 BS5155 EN1092 ISO5211 |
테스트 | ISO5208 EN12266-1 |
TOP 플랜지 | ISO5211 (고객의 요구에 따라) |
대면 | EN558-1 DIN3202 ISO5752 BS5155 |
본체 | 연성철... |
디스크 | DI SS 알루미늄 청동 C95400 2205 2207 ... |
Seat | EPDM, NBR, FKM, PTFE... |
줄기 | SS410/420/431... |
대구경 밸브 전문: 우리는 주요 인프라 프로젝트의 엄격한 요구 사항을 충족하는 고품질 대구경 밸브(DN600~DN2000+)를 생산할 수 있는 엔지니어링 전문 지식과 제조 역량을 보유하고 있습니다.
재료 선택 전문 지식: C95400 알루미늄 청동과 같은 고급 소재에 대한 지식을 바탕으로 특정 미디어 및 환경 조건에 맞는 최적의 디스크 소재를 권장하고 공급할 수 있습니다.
글로벌 OEM 경험: 우리는 일관된 품질, 신뢰할 수 있는 리드 타임, 명확한 의사소통의 중요성을 이해하면서 50개국 이상의 파트너에게 밸브를 공급한 입증된 실적을 보유하고 있습니다.
인증된 품질 보증: ISO 9001 인증 제조업체로서 당사는 입고 재료 검사부터 최종 압력 테스트 및 문서화까지 엄격한 품질 관리를 유지합니다.
1. 물산업용 밸브 전문 기술력
2. 글로벌 물 프로젝트 품질 인증
3. 프로젝트별 요구사항에 대한 OEM/ODM 유연성
4. 물 인프라 분야에서 입증된 실적
5. 타협 없는 비용 효율적인 솔루션
Tianjin Worlds Valve Co., Ltd.의 나일론 11 코팅 디스크가 있는 수처리 U형 버터플라이 밸브는 물 및 폐수 응용 분야의 고유한 과제에 대한 전문 솔루션을 나타냅니다. 혁신적인 U자형 디스크 디자인은 에너지 소비를 줄이고 시스템 효율성을 향상시키며, 고급 나일론 11 코팅은 부식, 마모 및 생물학적 오염으로부터 장기간 보호를 보장합니다.
식수 안전을 위한 WRAS 승인 옵션, 견고한 연성 철 구조, 유연한 OEM 맞춤화 기능을 갖춘 이 밸브는 물 산업 전문가가 요구하는 신뢰성, 규정 준수 및 성능을 제공합니다.
귀하의 프로젝트에 국제 인증과 수십 년간의 제조 전문 지식을 바탕으로 수처리용으로 특별히 설계된 고성능 버터플라이 밸브가 필요한 경우 Tianjin Worlds Valve Co., Ltd.를 선택하십시오.
