CBF02-TL01
OEM | ODM | WDS
| 수량： | |
|---|---|

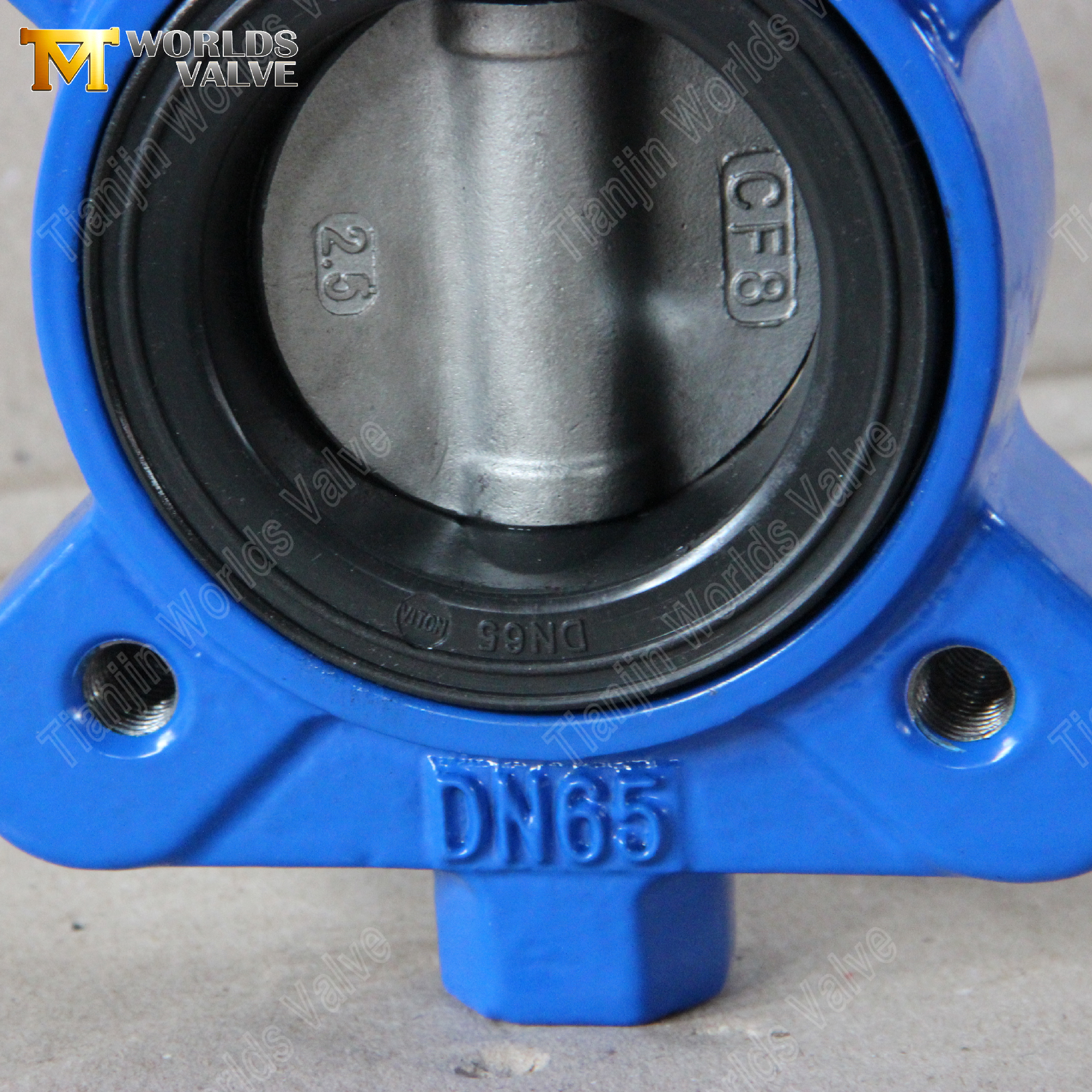

세미 러그 본체는 하류측에 2개의 나사산 인서트가 있고 상류측은 웨이퍼 스타일을 유지합니다. 이 설계를 통해 밸브를 다운스트림 플랜지에 직접 볼트로 연결할 수 있어 막다른 서비스가 가능합니다. 밸브는 파이프라인 끝에 설치될 때 다른 쪽에 결합 카운터 플랜지가 필요 없이 한쪽에 전체 압력을 유지할 수 있습니다. 양쪽에 러그가 있는 풀 러그 버터플라이 밸브와 달리 세미 러그 설계는 무게를 줄이고 재료 비용을 절감하며 설치 복잡성을 낮추는 동시에 시스템의 한쪽에 라인 말단 격리 기능을 제공합니다. 이는 밸브의 한쪽만 독립적으로 제거해야 하는 격리 지점, 시스템 확장 연결 및 유지 관리 차단에 이상적입니다.
WCB 본체는 표준 산업 서비스에서 밸브 본체의 기본 주조 탄소강인 ASTM A216 등급 WCB를 준수합니다 . -29°C ~ 425°C의 온도 범위, 485MPa의 최소 인장 강도 및 우수한 용접성을 제공하므로 강도와 비용 효율성이 모두 요구되는 석유 및 가스 파이프라인, 정유소, 화학 플랜트, 발전 시설에 매우 적합합니다.
CF8 디스크(ASTM A351 등급 CF8, 단조 304 스테인리스강과 동등한 주조물)에는 약 18%의 크롬과 8%의 니켈이 포함되어 있어 물, 공기, 순한 화학 물질 및 다양한 산업용 유체에서 우수한 내식성을 제공합니다. CF8 디스크는 흐름 저항을 최소화하고 매체 축적을 방지하는 매끄러운 표면 마감으로 내식성, 강도 및 비용 효율성의 탁월한 균형을 제공합니다. 염화물이 포함된 보다 공격적인 매체의 경우 CF8M(AISI 316) 요청 시 이용 가능합니다.
Viton 시트(탄화불소 고무, FKM)는 까다로운 조건에서도 뛰어난 성능을 제공합니다. 표준 등급은 최대 +204°C까지 작동하며 탄화수소, 연료, 오일, 산, 용제, 오존 및 UV 분해에 대한 탁월한 저항성을 갖습니다. Viton은 특히 탄화수소 및 산성 서비스에서 NBR 또는 EPDM보다 더 강력한 내화학성을 제공하므로 공격적인 매체가 존재하는 석유 및 가스, 화학 처리 및 고온 산업 시스템에 선호되는 시트 소재입니다.
웜 기어 작동기는 자동 잠금 메커니즘과 내장된 시각적 위치 표시기를 통해 부드럽고 높은 토크의 수동 제어를 제공하므로 핸드 레버에 과도한 힘이 필요한 DN150(6인치) 응용 분야에 특히 적합합니다. 이 DN150 밸브의 작동은 기어 감속비 덕분에 차압 하에서도 부드럽고 쉽게 작동합니다. 웜 기어는 자동 잠금 기능을 갖추고 있습니다. 즉, 디스크가 설정된 후에는 표류하지 않고 위치를 안전하게 유지하여 작동 안전성을 향상시킵니다. 주철 기어 하우징은 내부 부품을 보호하기 위해 밀봉되어 산업 환경에서 장기적인 신뢰성을 보장합니다. 자동화된 애플리케이션의 경우 ISO 5211 상단 플랜지를 사용하면 맞춤형 브래킷 없이 전기 또는 공압식 액추에이터를 직접 장착할 수 있습니다.
Tianjin Worlds Valve Co., Ltd.는 ISO 9001 인증 품질 관리 시스템에 따라 운영되며 요청 시 CE, UKCA, WRAS 및 ACS 인증 제품을 공급할 수 있습니다. 우리는 고객 사양에 엄격하게 밸브를 생산하는 중국에 본사를 둔 OEM/ODM 제조업체로서 모든 주문에 대해 전체 문서(밀 테스트 보고서 및 압력 테스트 보고서)를 제공합니다.

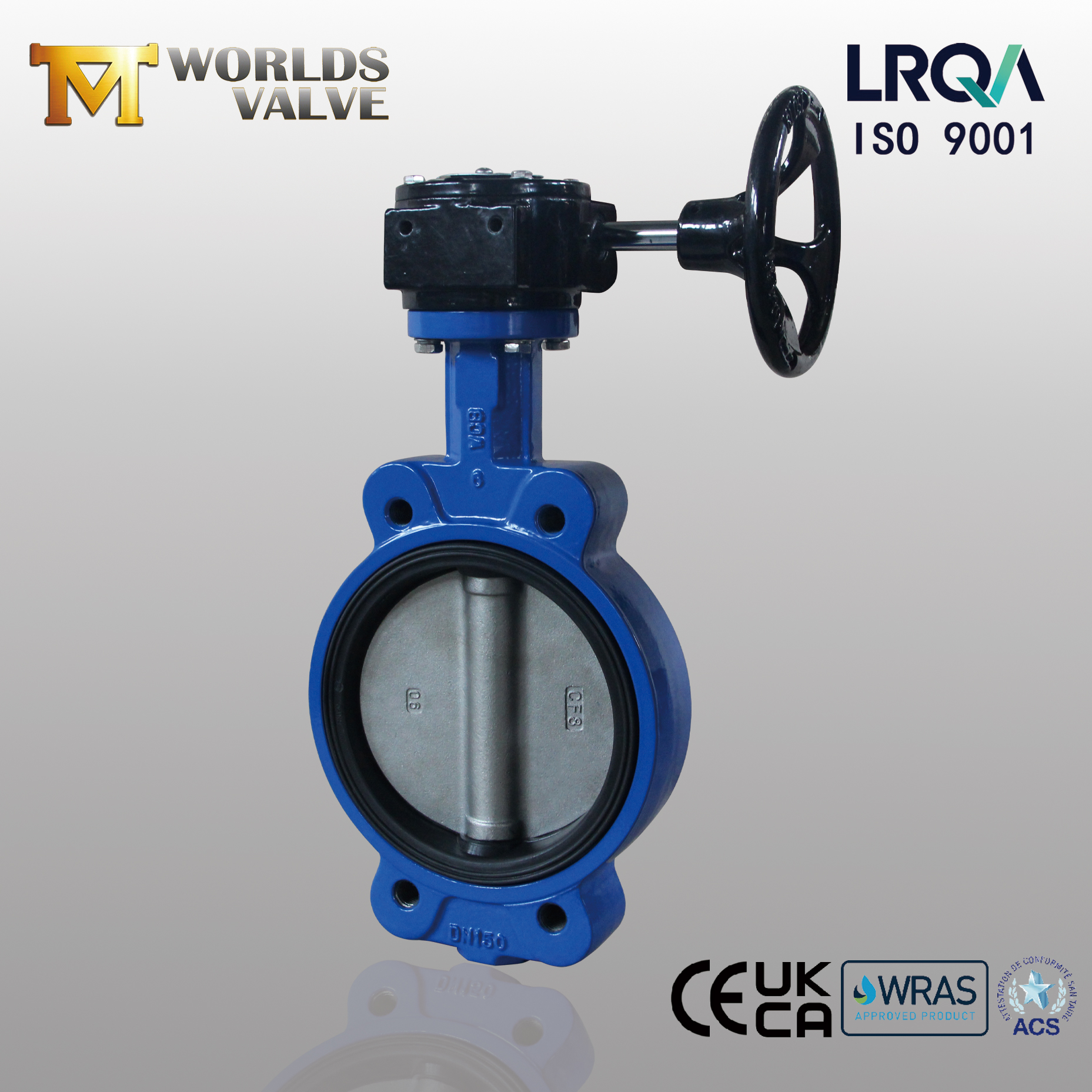

세미러그 버터플라이 밸브 | WCB 본체, CF8 디스크, Viton 시트 | 웜기어 DN150 10K
Tianjin Worlds Valve Co., Ltd. - 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 소스

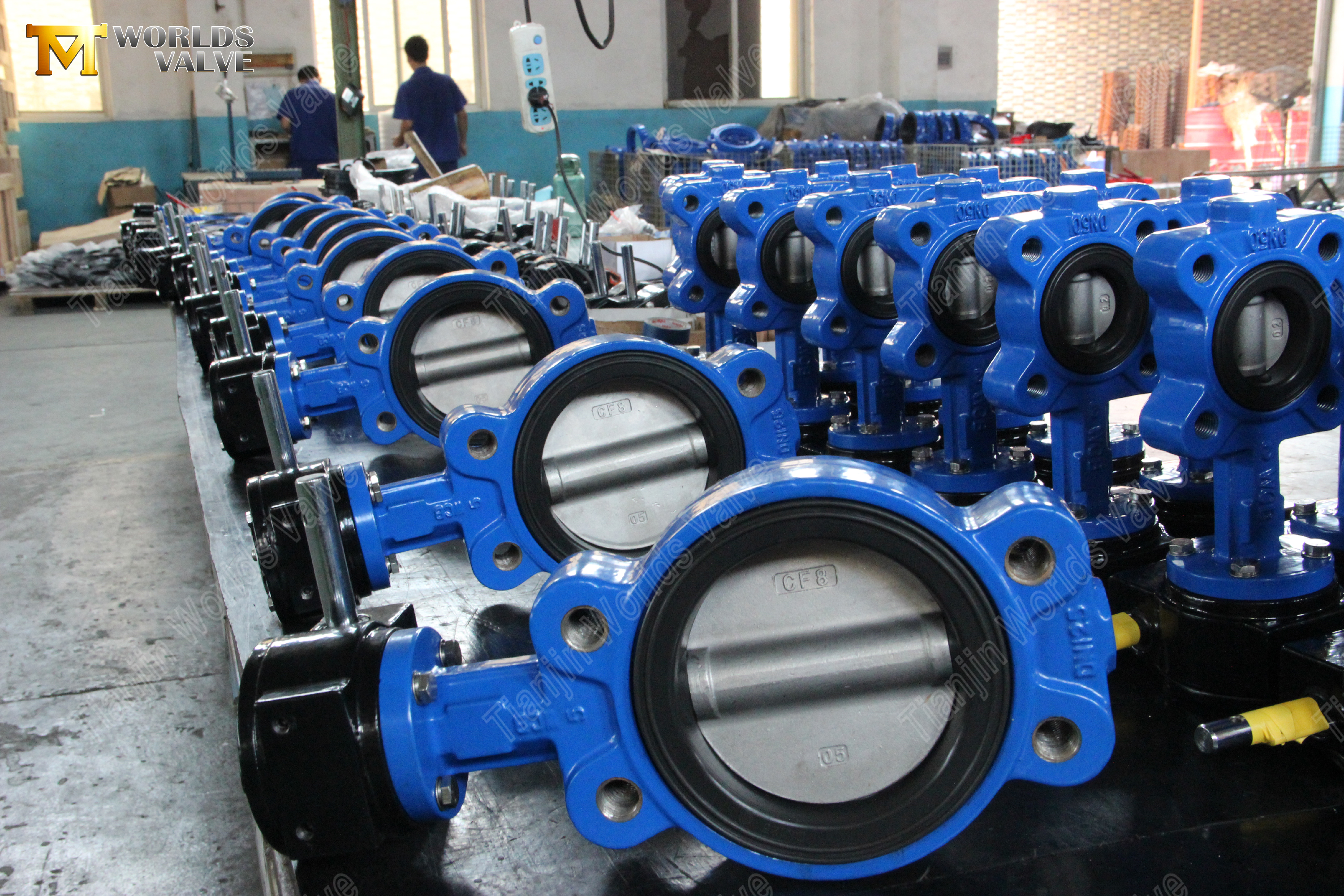

CBF02-TL01 - 상세 제품 정보

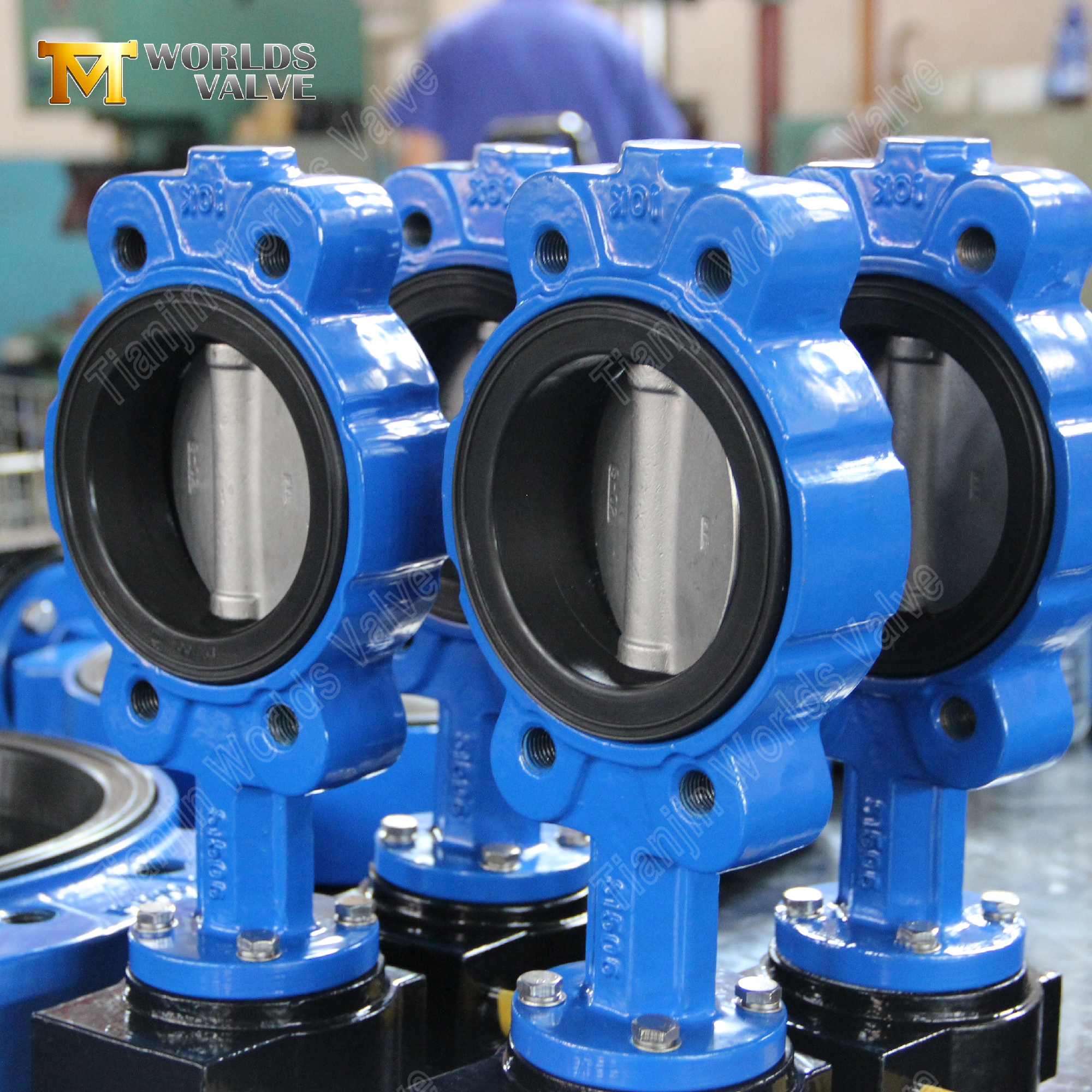

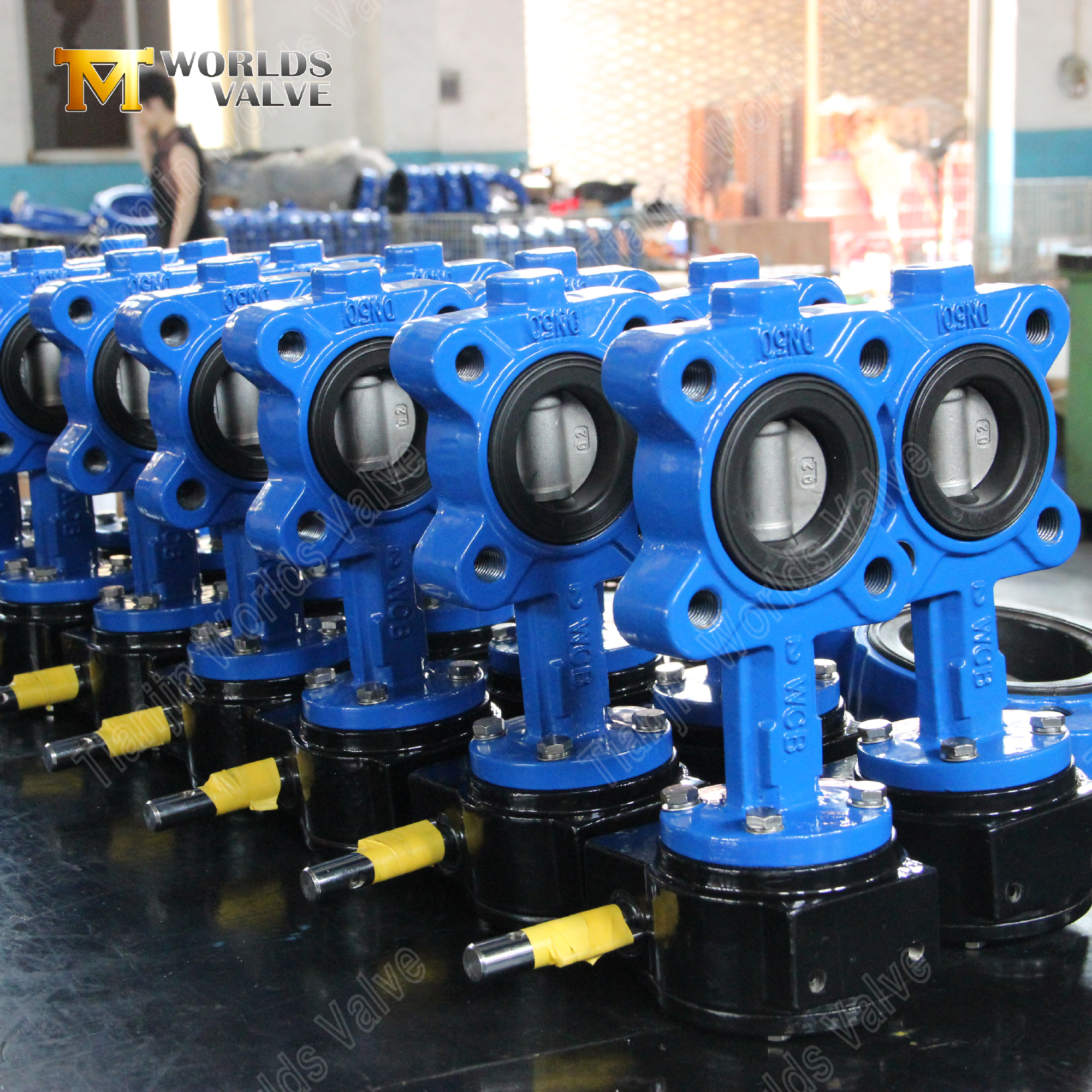

1. 세미 러그 본체 – 하류 해체 및 막다른 서비스
하류측의 나사형 러그를 사용하면 라인 말단 격리를 위해 단일 플랜지에 볼트로 연결할 수 있습니다.
업스트림 측면은 웨이퍼 스타일로 풀러그 밸브에 비해 무게와 재료비가 절감됩니다.
한쪽만 독립적으로 제거해야 하는 격리 지점, 시스템 확장 연결 및 유지 관리 차단에 이상적입니다.
JIS 10K, EN 1092 PN10/PN16 및 ANSI B16.5 Class 150과 호환되는 플랜지 드릴링.
2. WCB 탄소강 본체 - 고강도 및 넓은 온도 범위
ASTM A216 등급 WCB는 산업용 밸브 바디용 표준 주조 탄소강입니다.
온도 범위: -29°C ~ 425°C; 인장 강도: 최소 485MPa.
까다로운 오일/가스, 화학 및 전력 응용 분야에 탁월한 용접성과 내충격성을 제공합니다.
에폭시 코팅(모든 RAL 색상)은 외부 부식 방지 기능을 제공합니다.
3. CF8(304) 스테인레스 스틸 디스크 - 부식 방지 및 비용 효율적
CF8(ASTM A351 등급 CF8)에는 Cr ~18%와 Ni 8%가 포함되어 있어 물과 약한 화학물질에 대한 내식성이 우수합니다.
매끄러운 표면 마감으로 흐름 저항을 최소화하고 미디어 축적을 방지합니다.
해수, 고염화물 또는 산성 환경에 사용할 수 있는 CF8M(316)으로 업그레이드하세요.
4. Viton(FKM) 시트 - 고온 및 내화학성
탄화수소, 연료, 오일, 산, 용제, 오존 및 UV에 대한 탁월한 내성.
최대 +204℃(표준 등급)의 작동 온도, 최대 +250℃의 단기 노출.
NBR 또는 EPDM에 비해 내화학성이 뛰어나 공격적인 매체에 이상적입니다.

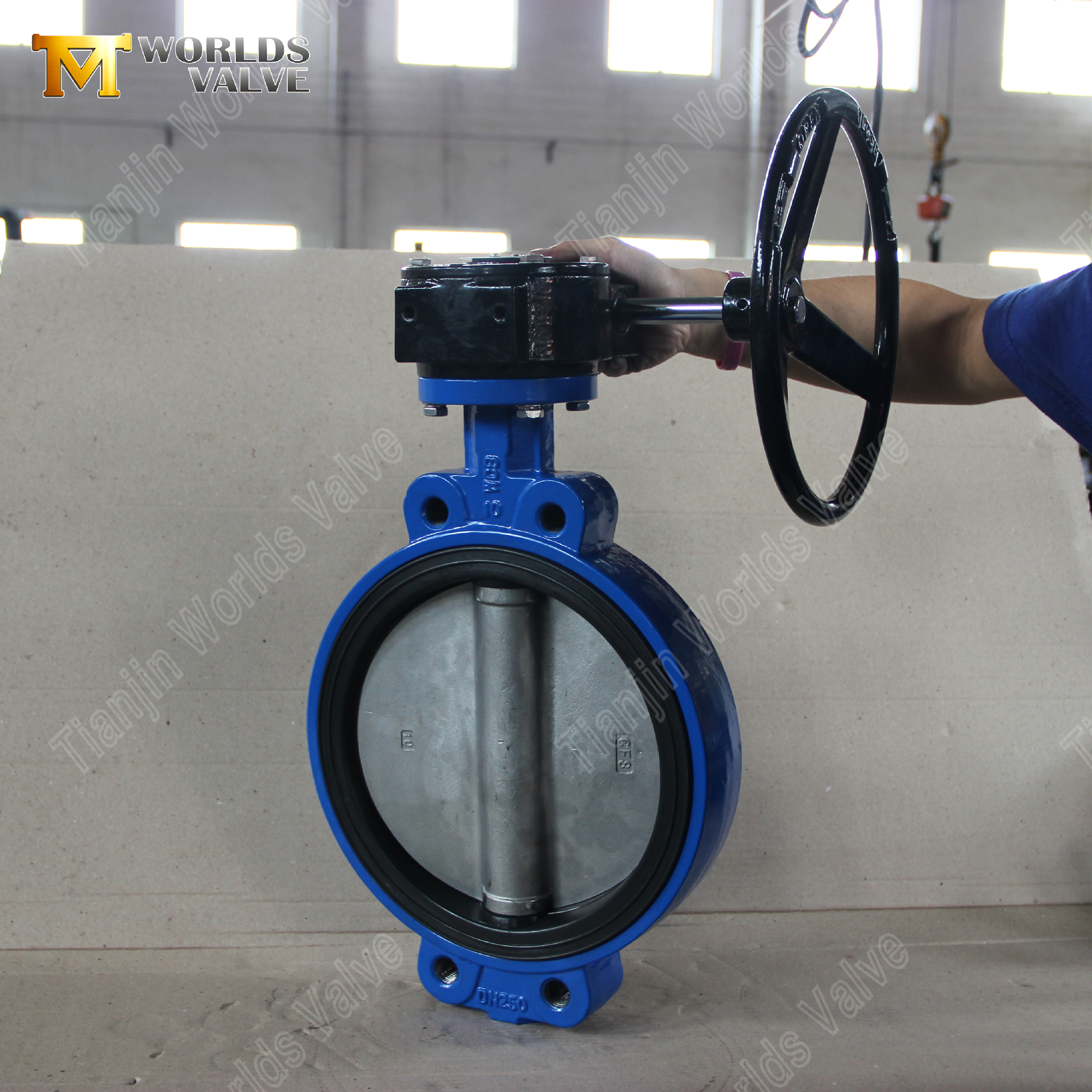

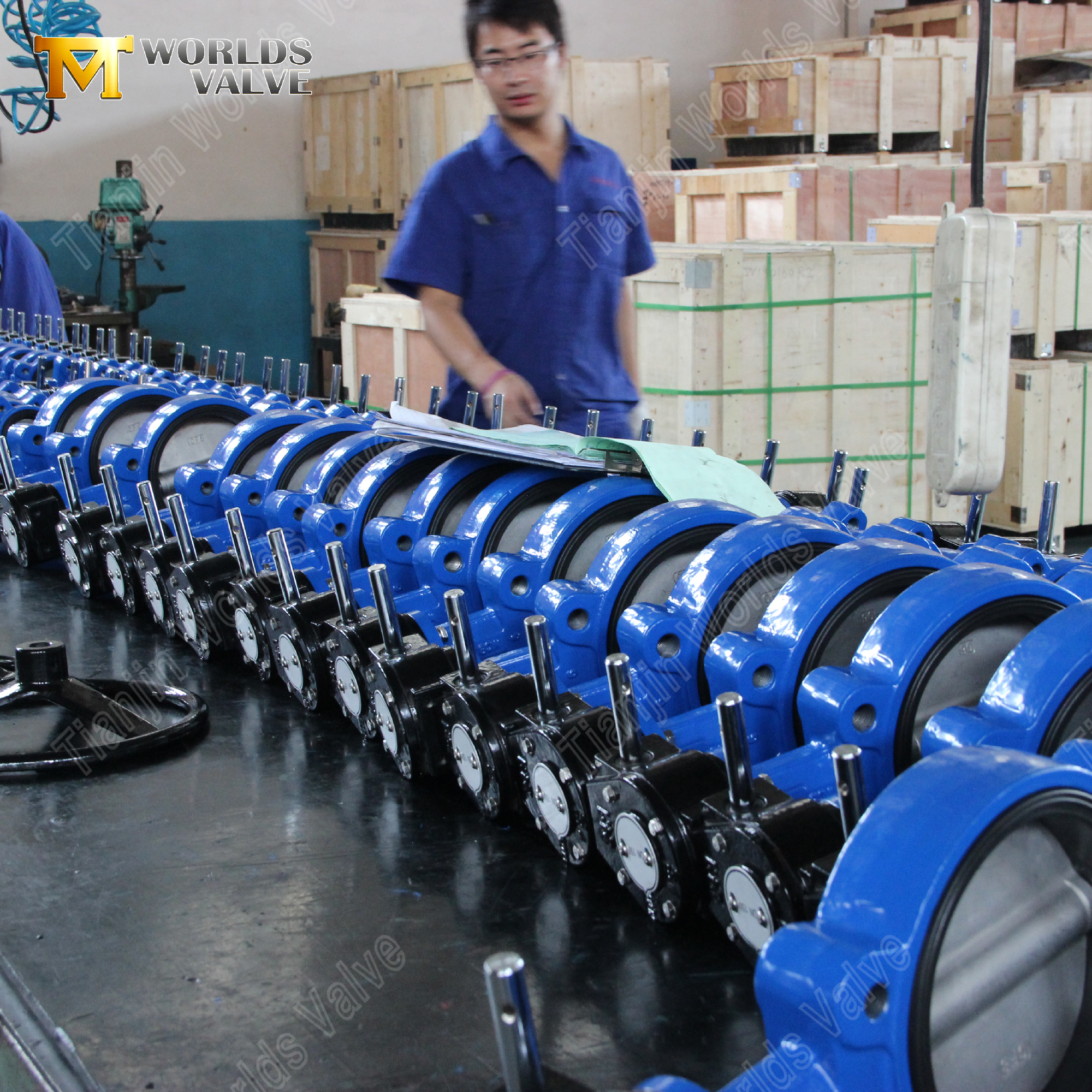

5. 웜 기어 작동기 - 원활하고 자동 잠금되는 수동 제어
높은 기어 감속 덕분에 차압 하에서도 DN150 밸브를 쉽게 작동할 수 있습니다.
자동 잠금 메커니즘은 디스크가 움직이지 않고 어떤 위치에서도 디스크를 고정합니다.
시각적 위치 표시기를 통해 밸브 상태를 빠르게 확인할 수 있습니다.
주철 밀봉 기어 하우징은 산업 환경에서 장기적인 신뢰성을 위해 내부 구성 요소를 보호합니다.
6. 완전 맞춤형 OEM/ODM 솔루션
본체 재질: WCB(표준), 연성철, CF8, CF8M.
디스크 재질: CF8(표준), CF8M, 듀플렉스, 슈퍼 듀플렉스, 알루미늄 브론즈.
시트 재질: Viton(표준), EPDM, NBR, PTFE.
압력 등급: JIS 10K(표준), PN10, PN16, 클래스 150.
플랜지 표준: JIS B2220 10K, EN 1092, ANSI B16.5, AS2129.
작동: 웜 기어(표준), 핸드 레버, 전동 액추에이터, 공압식 액추에이터(ISO 5211 상단 플랜지 사용 가능).
인증: ISO 9001, CE, UKCA, WRAS, ACS는 요청 시 제공됩니다.

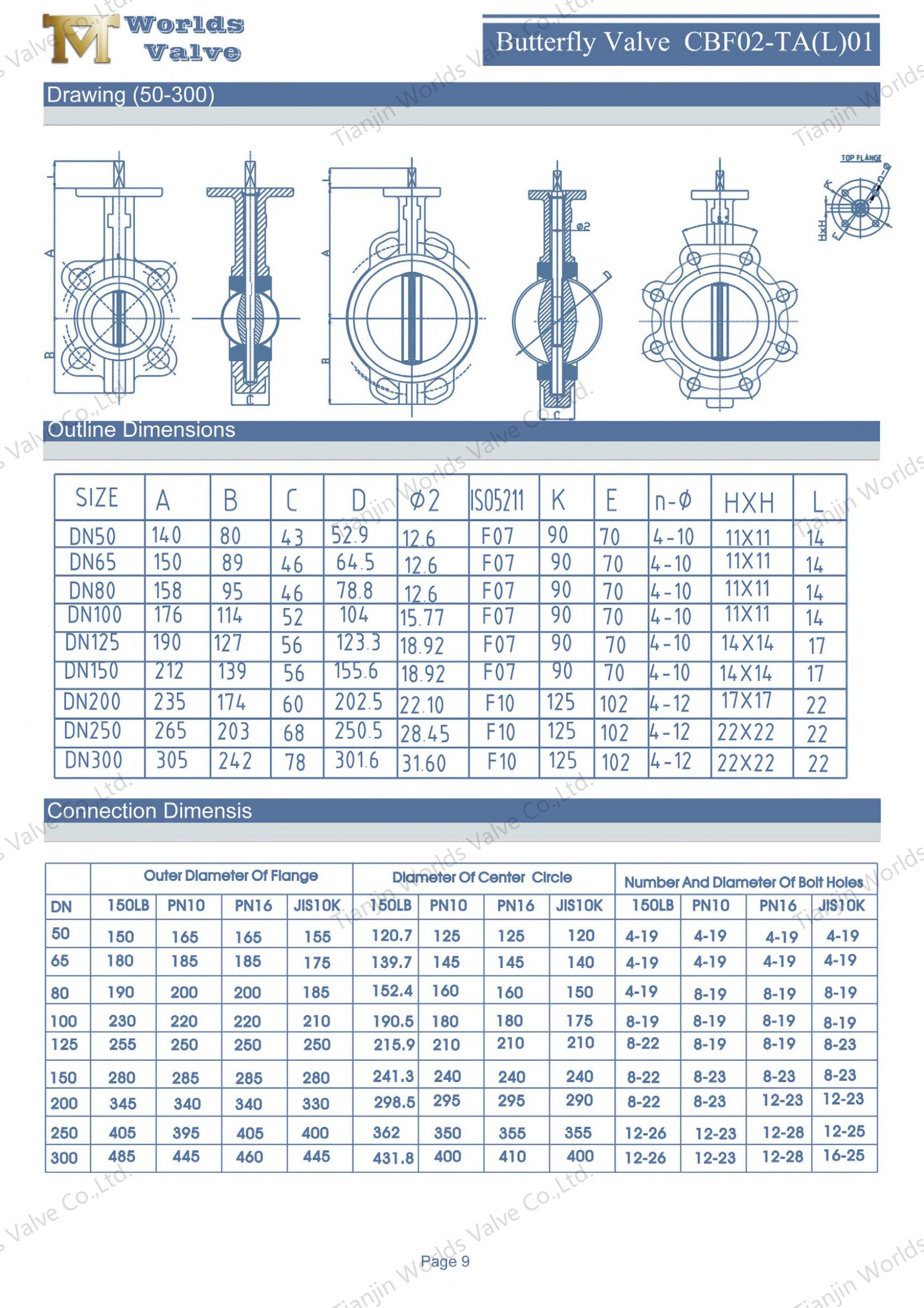

매개변수 | 사용 가능한 옵션 |
밸브 종류 | 세미 러그 버터플라이 밸브(CBF02-TL01) |
공칭 크기 | 사용 가능한 크기(DN50-DN2000) |
디스크 재질 | CF8(AISI 304 스테인레스 스틸) |
시트 재질 | 바이톤(FKM) |
본체 재질 | WCB, 연성이 있는 철(에폭시 코팅 포함); CF8, CF8M... |
에폭시 코팅 색상 | 고객 선택 가능(RAL 또는 맞춤형 색상) |
압력 등급 | PN10 / PN16 / 클래스 150/JIS5K/10K(맞춤형) |
상단 플랜지 | 액추에이터 장착을 위한 ISO 5211 옵션 |
적용 가능한 미디어 | 산, 알칼리, 용제, 해수, 염수, 고순도수, 화학물질 |

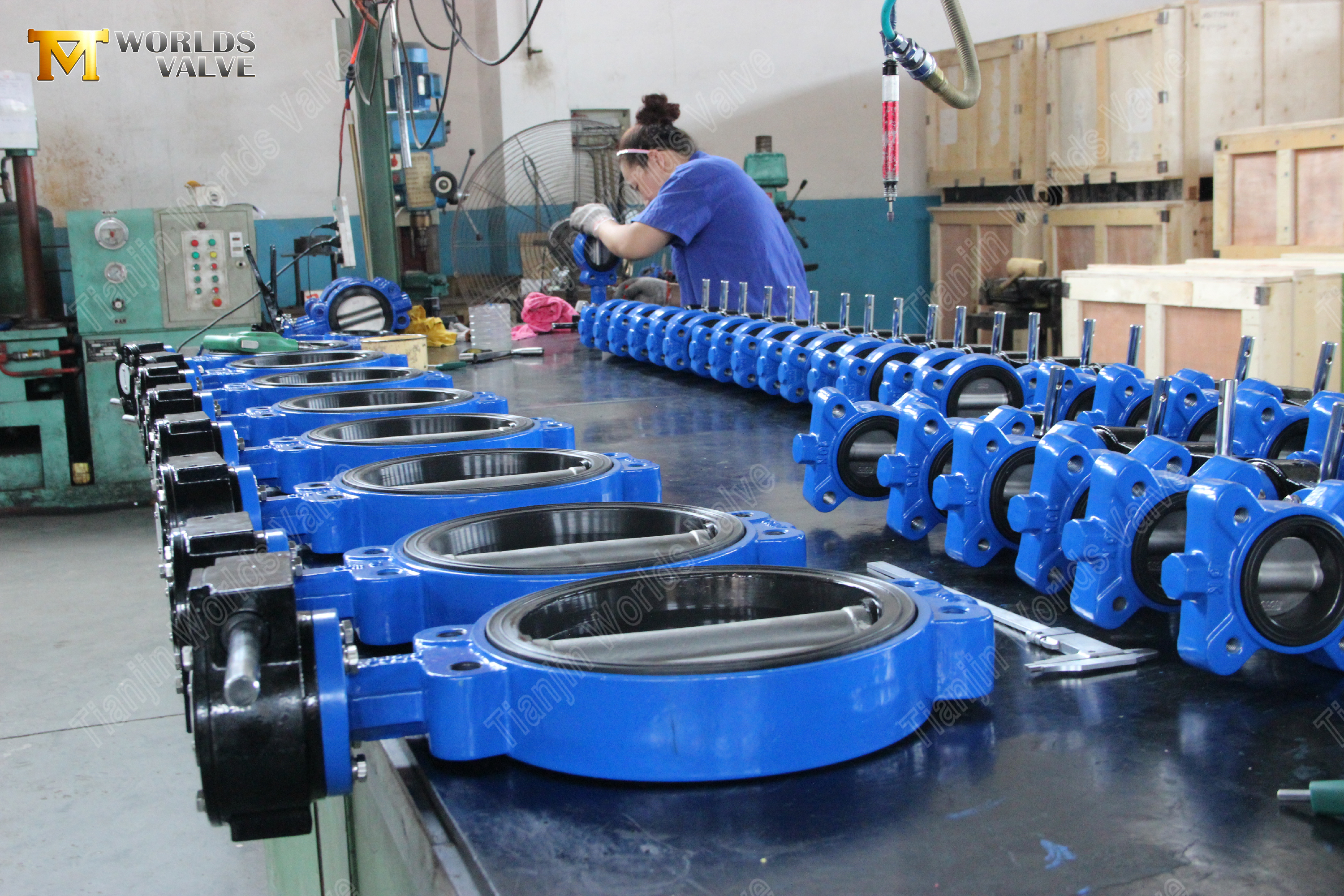

직접 OEM/ODM 제조사 – 우리는 무역회사가 아닌 ISO 9001 인증을 받은 자체 공장에서 제품을 생산합니다. 모든 세미 러그 버터플라이 밸브는 고객의 정확한 사양에 맞게 제조됩니다.
소재 및 디자인 유연성 - WCB 본체, CF8 디스크, Viton 시트, 웜 기어 작동기, JIS 10K 등급 등 모두 특정 매체, 온도 및 압력 요구 사항에 맞게 맞춤화할 수 있습니다.
세미 러그 설계 전문성 – 당사의 세미 러그 구조는 막다른 서비스 기능(다운스트림 측면)과 무게/비용 절감(웨이퍼 스타일 업스트림) 간의 완벽한 균형을 제공합니다. 다운스트림 해체가 필요한 시스템에 적합합니다.
인증된 품질 – 글로벌 시장 요구 사항을 충족하기 위해 요청 시 CE, UKCA, WRAS 및 ACS 인증을 받은 ISO 9001 인증을 받았습니다.
전체 문서 – 재료 인증서(밀 테스트 보고서) 및 압력 테스트 보고서가 모든 주문과 함께 제공됩니다.
글로벌 수출 경험 – 안정적인 물류 및 기술 지원을 통해 50여 개국에 밸브를 공급합니다.
경쟁력 있는 견적을 원하거나 당사 공장 방문을 원하시면 당사의 엔지니어링 팀은 표준 DN150 JIS 10K 세미 러그 버터플라이 밸브가 필요한지, 특수 소재나 작동 장치를 갖춘 완전 맞춤형 솔루션이 필요한지 여부에 관계없이 특정 매체, 온도 및 압력 요구 사항에 대해 논의할 준비가 되어 있습니다. 당사에 연락해 주시기 바랍니다 .
