CBF02-TU03
OEM|ODM
| 수량： | |
|---|---|

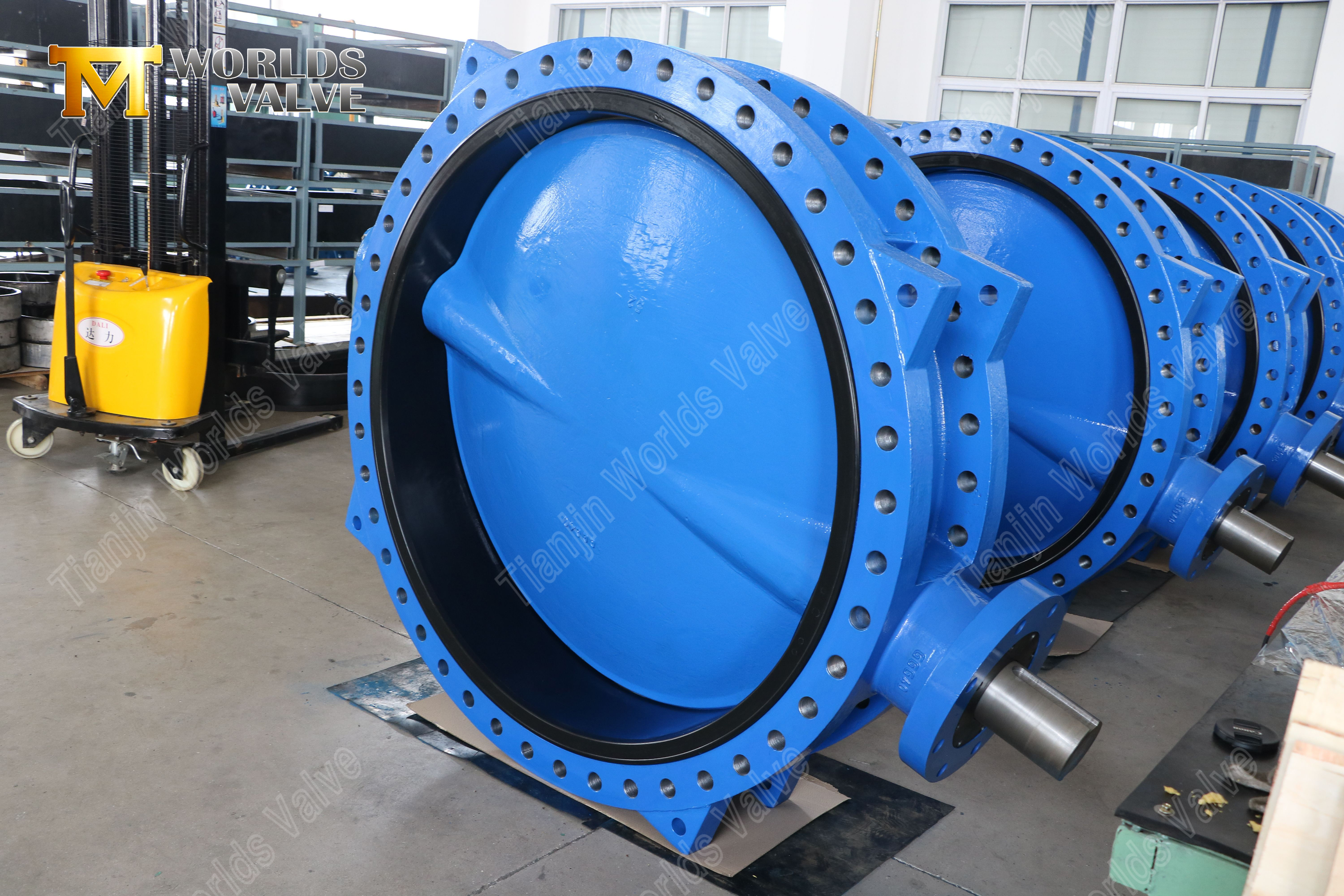

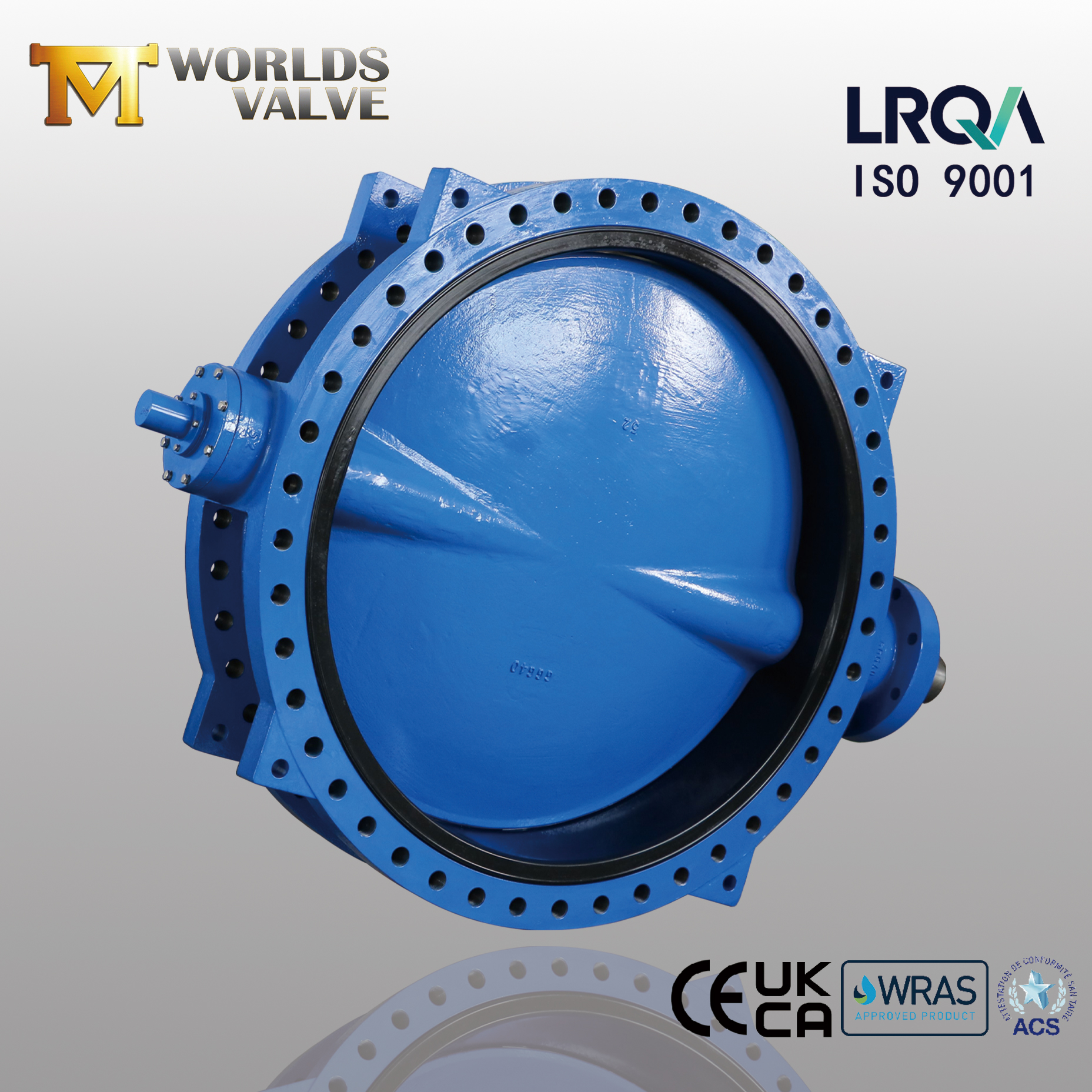

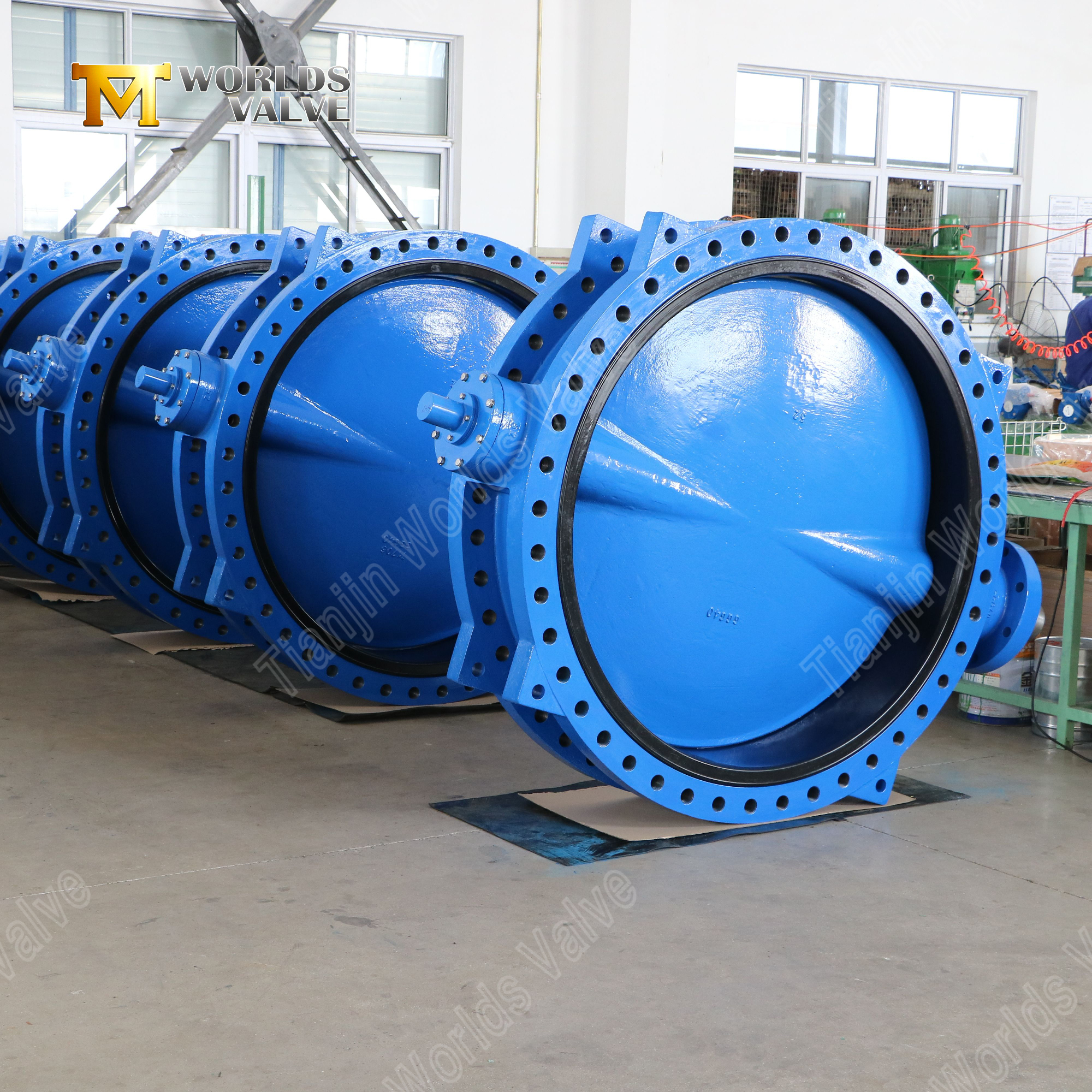

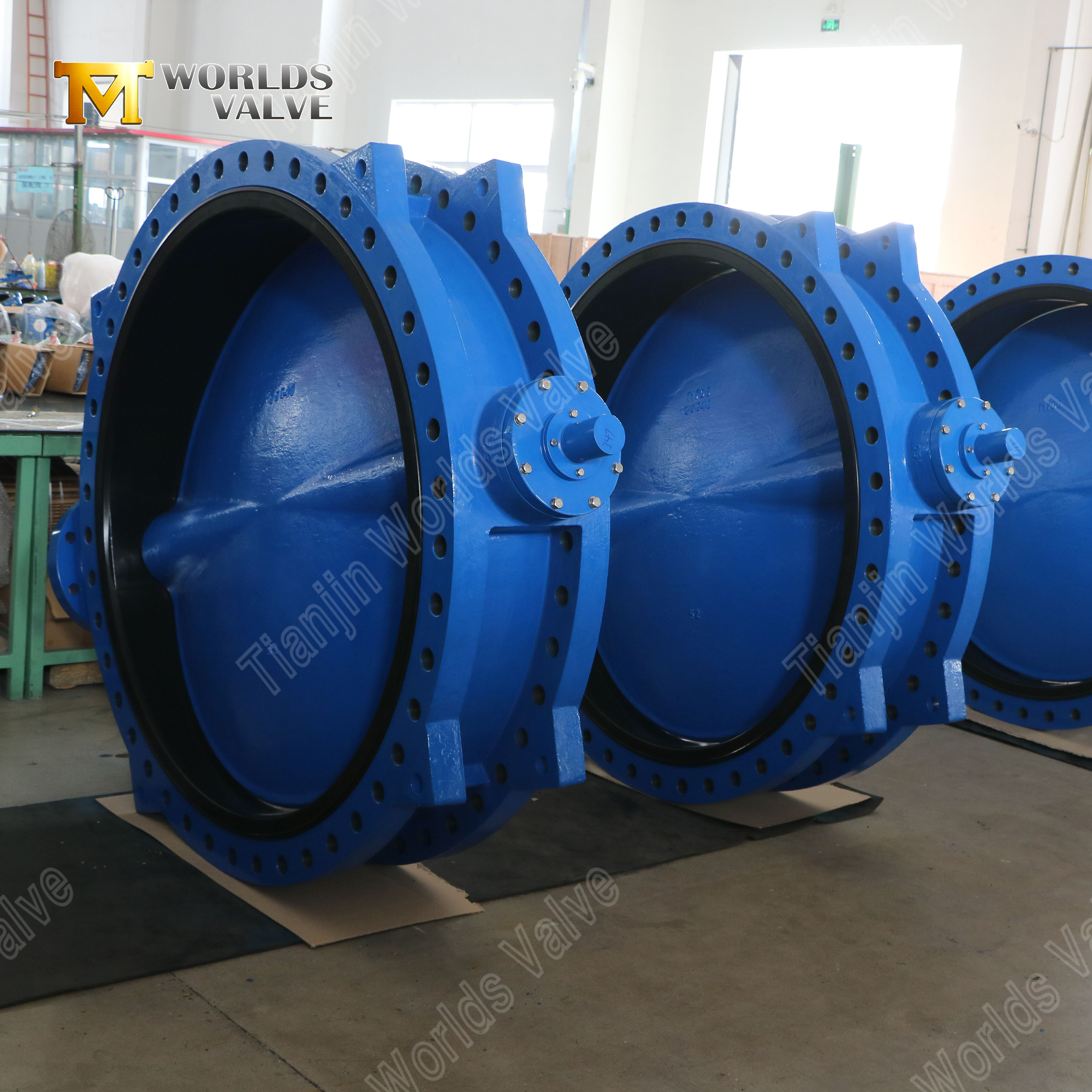

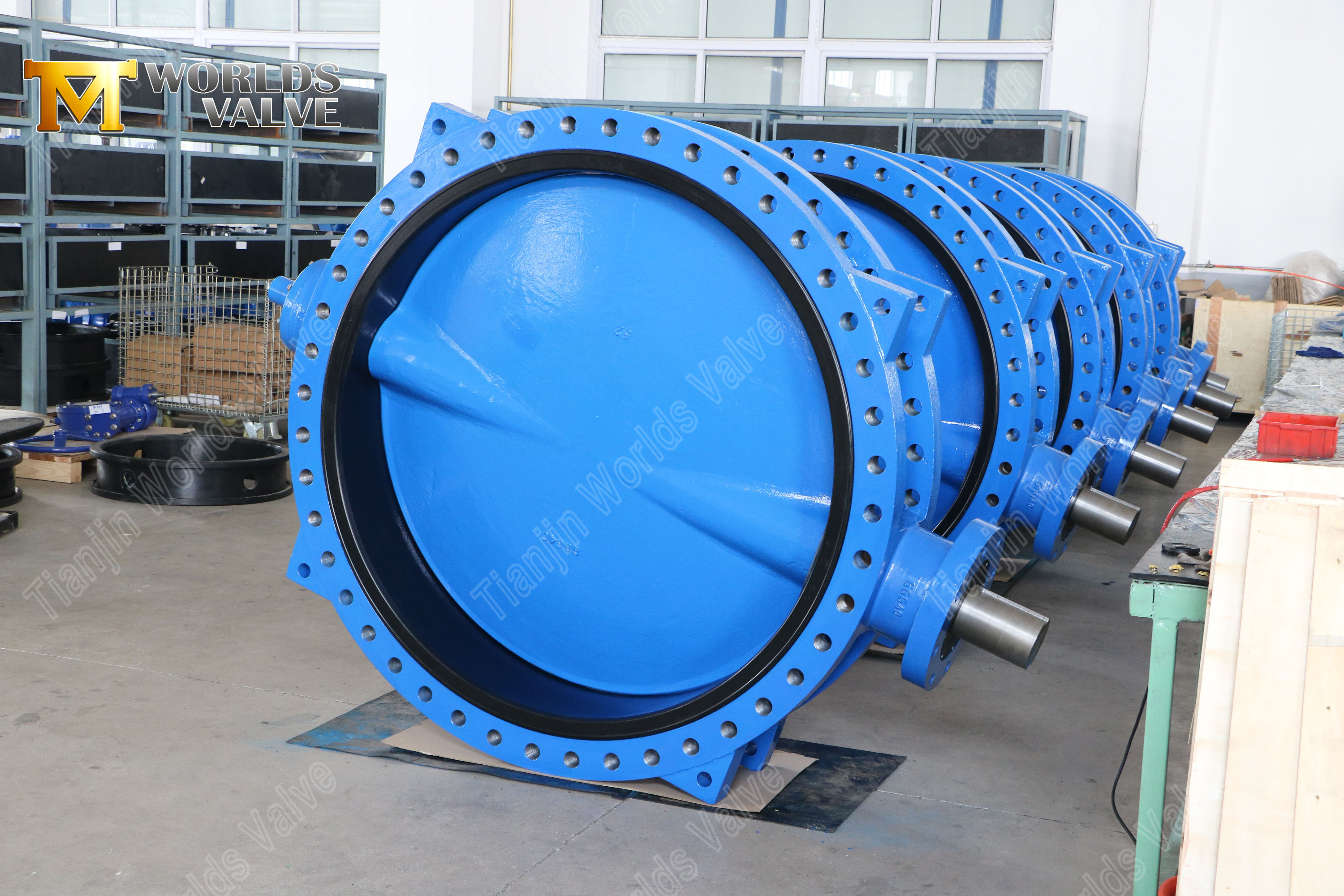

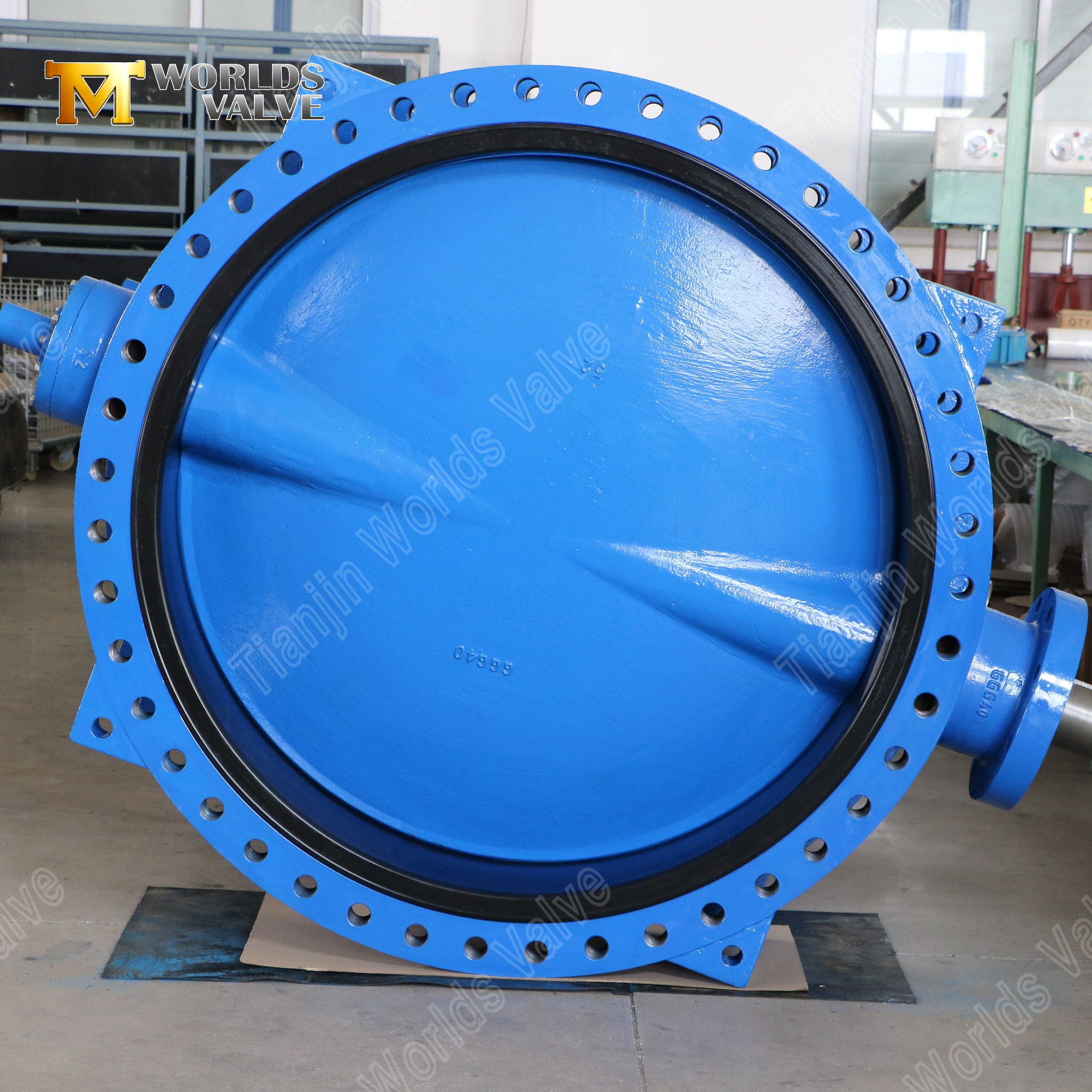

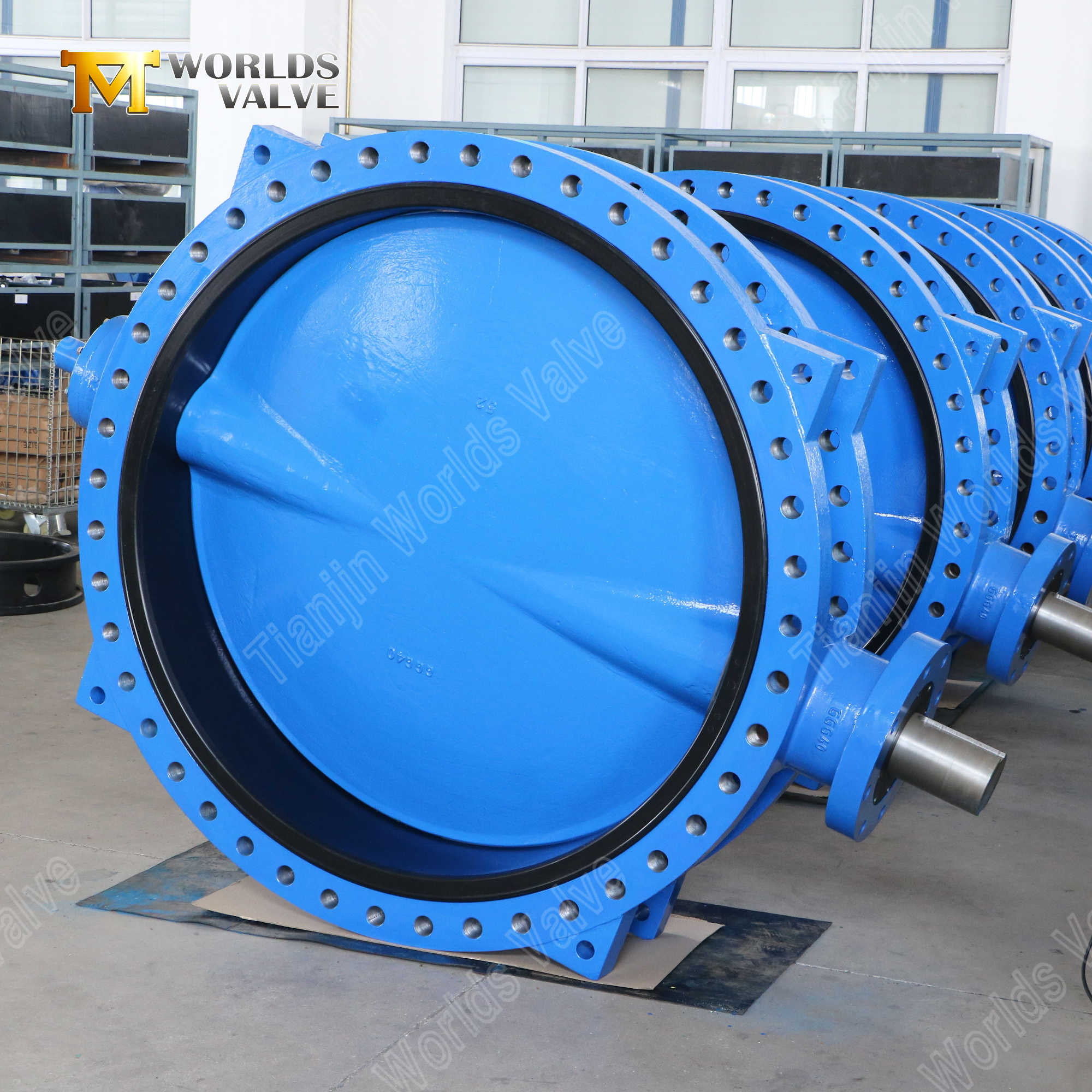

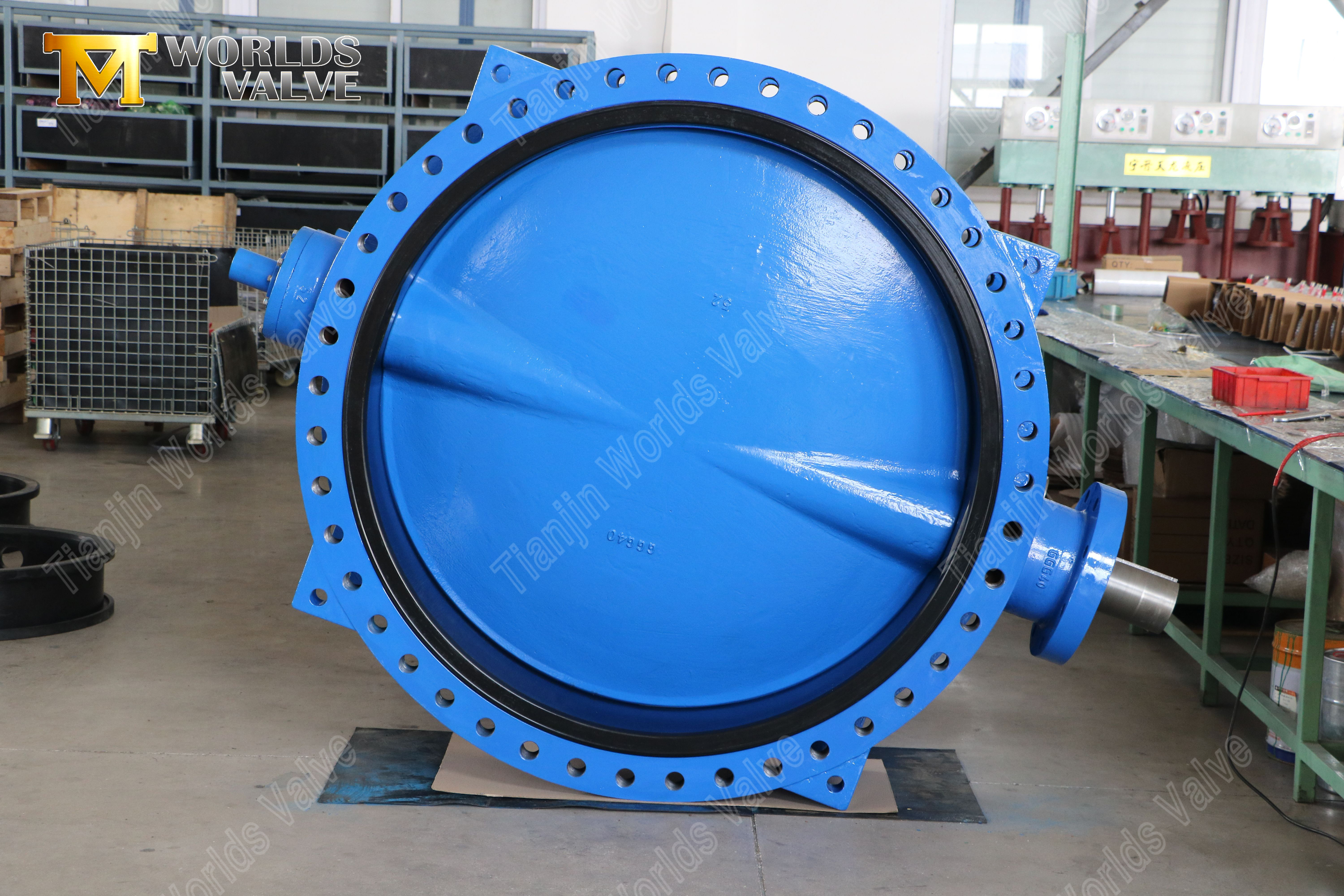

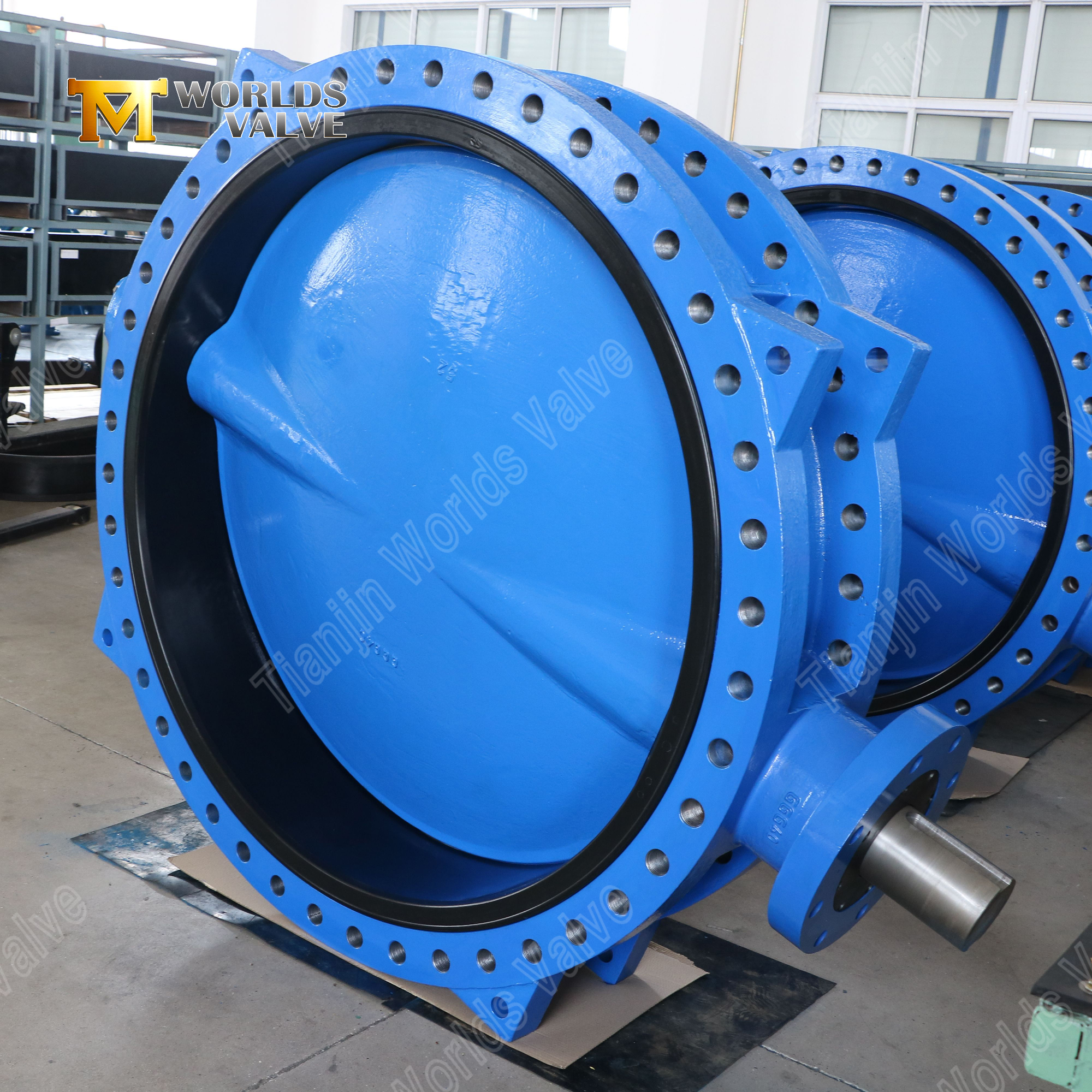

산업용 DI U형 버터플라이 밸브 | 에너지 효율적인 흐름 제어 솔루션
Tianjin Worlds Valve Co., Ltd. - ISO 9001, CE, UKCA 및 WRAS 인증 제조업체
CBF02-TU03--작동 및 유지보수 매뉴얼 DOWMLOAD
1. U자형 디스크 유체역학
최적화된 흐름 경로: 고급 전산유체역학(CFD) 설계로 기존 디스크 구성에 비해 압력 강하를 25~30% 줄입니다.
에너지 효율성: 낮은 흐름 저항은 연속 작동 시스템에서 상당한 펌핑 에너지 절약으로 이어집니다.
캐비테이션 제어: 유선형 디스크 프로파일은 난류 영역을 최소화하여 밸브 및 파이프라인 서비스 수명을 연장합니다.
2. 연성이 있는 철의 견고성
소재의 우수성: EN-GJS-500-7 연성철은 우수한 기계적 강도와 내충격성을 제공합니다.
부식 방지: 공격적인 환경을 위한 옵션 300-400μm 두께의 표준 250μm 에폭시 코팅
구조적 무결성: 강화된 본체 설계로 최대 PN16 등급의 수격 현상과 압력 서지를 견딜 수 있습니다.
3.프리미엄 씰링 성능
완벽한 차단: EPDM/NBR/PTFE 시트 옵션은 EN 12266-1 클래스 A 표준에 따른 누출 제로 준수를 보장합니다.
온도 적응성: -20°C~120°C 작동 범위에서 안정적인 성능
긴 서비스 수명: 탄력 있는 시트 소재는 50,000회 이상의 작동 주기 동안 무결성을 유지합니다.
4. 운영 우수성
낮은 토크 작동: 이중 오프셋 설계로 작동 토크가 35% 감소하여 원활한 수동 또는 작동 제어가 가능합니다.
유지보수가 필요 없는 디자인: 자체 윤활 베어링과 내부식성 구성품으로 일상적인 유지 관리가 필요하지 않습니다.
다양한 작동: 수동 레버, 기어 작동기 또는 공압/전기 액추에이터와 호환되는 ISO 5211 장착 패드

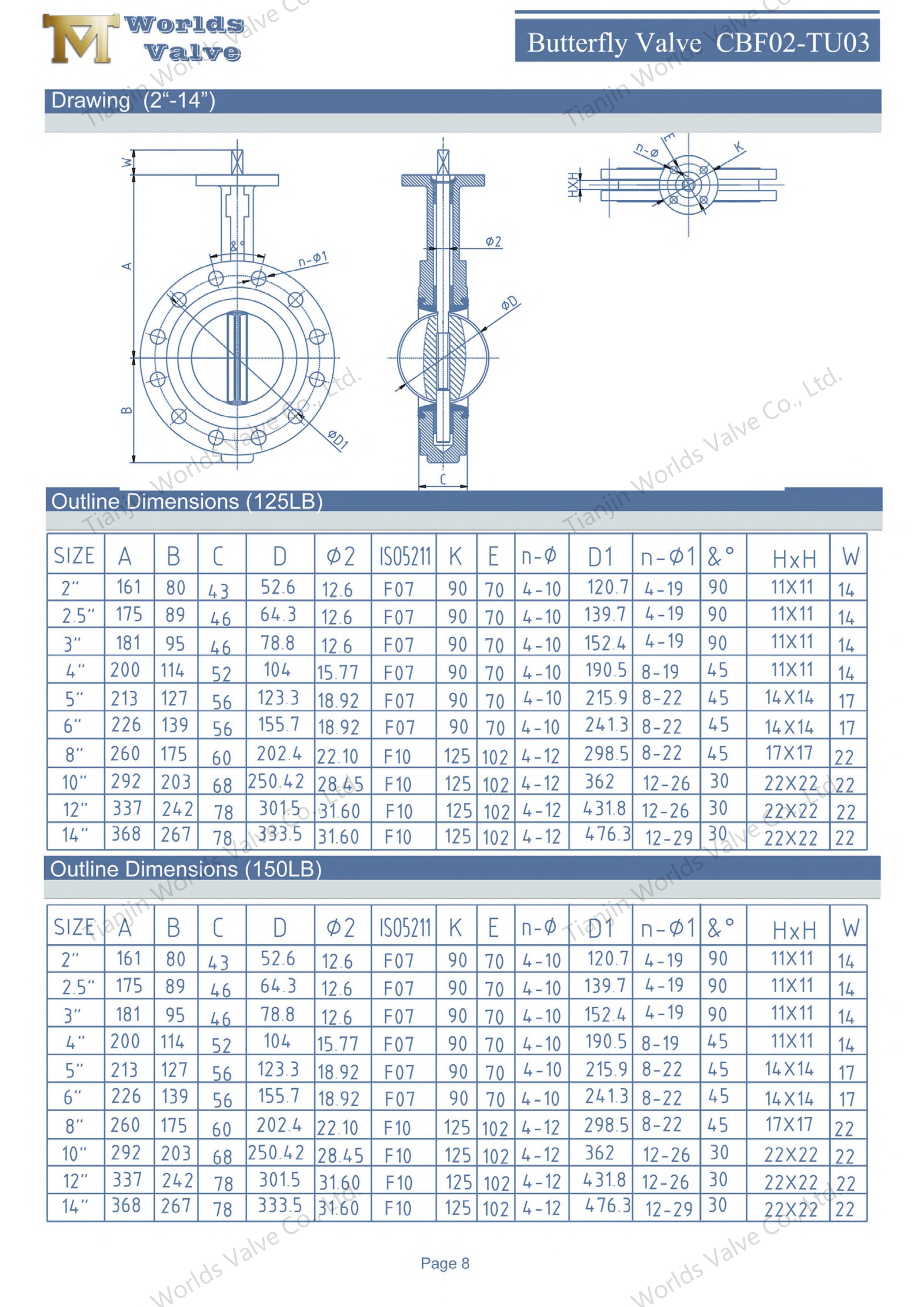

크기 | DN32-DN600 | DN650-DN2000 |
작동 압력 | 16바 | 10바 |
쉘 | 24바 | 15바 |
인감 | 18바 | 11바 |
작동 온도 | -20℃~+120℃ | |
운영 환경 | 밸러스트 및 빌지 시스템 화학 처리 담수화 플랜트 드릴링 장비 식수 건조분말 음식과 음료 가스 플랜트 HAVC 광산업 제지 산업 모래 취급 바닷물 설탕 산업 열기술 수처리 폐수 | |
운전 방법 | 손 레버 웜기어 전기 공압식 | |
이름 | 소재 |
본체 | 주철 연성이 있는 철 탄소강 스테인레스 스틸 AL-청동 |
디스크 | 연성이 있는 철 탄소강 스테인레스강 AL-청동 |
샤프트 | 스테인레스 스틸 모넬 K500 |
Seat | 부나 NBR EPDM 바이톤 PTFE 테플론 HEPDM 네오프렌 하이팔론 천연고무 |
정수장: 펌프 배출 제어, 여과 시스템 및 화학 물질 투여
HVAC 시스템: 냉각수 회로, 냉각탑 및 에너지 전달 스테이션
산업 가공: 냉각수 네트워크, 공정 유체 제어 및 유틸리티 시스템
화재 예방: 스프링클러 시스템 및 방화수 공급 라인
관개 시스템: 농업 분야의 메인라인 제어 및 구역 관리
시립수: 유통망, 펌프장, 저수지 제어
에너지 절약 설계: U자형 디스크 기술로 압력 손실 최소화로 펌핑 비용 대폭 절감
내구성 보증: 고급 연성철 구조로 까다로운 환경에서도 장기적인 신뢰성 보장
성능 검증: 실험실 테스트 및 현장 적용을 통해 검증된 CFD 최적화 유체역학
글로벌 규정 준수: CE, UKCA 및 WRAS 인증으로 국제 시장 수용 보장
맞춤화 준비: OEM 프로젝트에 사용 가능한 수정된 디스크 프로필, 코팅 사양 및 연결 유형
기술 전문성: 애플리케이션 분석 및 시스템 통합을 위한 엔지니어링 지원
혁신적인 U자형 디스크 설계와 견고한 연성 철 구조를 통해 이 산업용 버터플라이 밸브는 전 세계적으로 물, HVAC 및 처리 응용 분야에 대해 탁월한 흐름 효율성과 신뢰성을 제공합니다.
