전문 중국 OEM 밸브 공급업체인 Tianjin Worlds Valve Co., Ltd.는 수처리, HVAC, 화학 처리 및 일반 산업 응용 분야에서 안정적인 작동을 위해 설계된 고성능 산업용 버터플라이 밸브를 제공합니다. 이 밸브는 구조적 강도를 위한 연성주철(DI) 본체, 내식성을 위한 CF8M(316 스테인리스강) 디스크, 기밀 밀봉을 위한 EPDM 시트가 특징입니다. 신속한 수동 제어를 위한 핸드 레버 작동과 손쉬운 설치를 위한 웨이퍼형 설계를 통해 PN16 압력 등급에서 탁월한 가치와 성능을 제공합니다. CE, UKCA 및 WRAS 인증을 받은 ISO 9001 품질 관리에 따라 제조된 이 제품은 전 세계 OEM 파트너에게 품질, 내구성 및 비용 효율성의 이상적인 균형을 나타냅니다.

모델：
CBF03-TA71
제품 브랜드：
OEM|ODM

수량：
가용성 상태:





귀하의 메시지 바구니에 담기

제품 설명

소개:

산업용 버터플라이 밸브 | 중국 OEM 밸브 공급 업체

Tianjin Worlds Valve Co., Ltd. - ISO 9001, CE, UKCA 및 WRAS 인증 제조업체

CBF03-TA71-작동 및 유지보수 매뉴얼다운로드

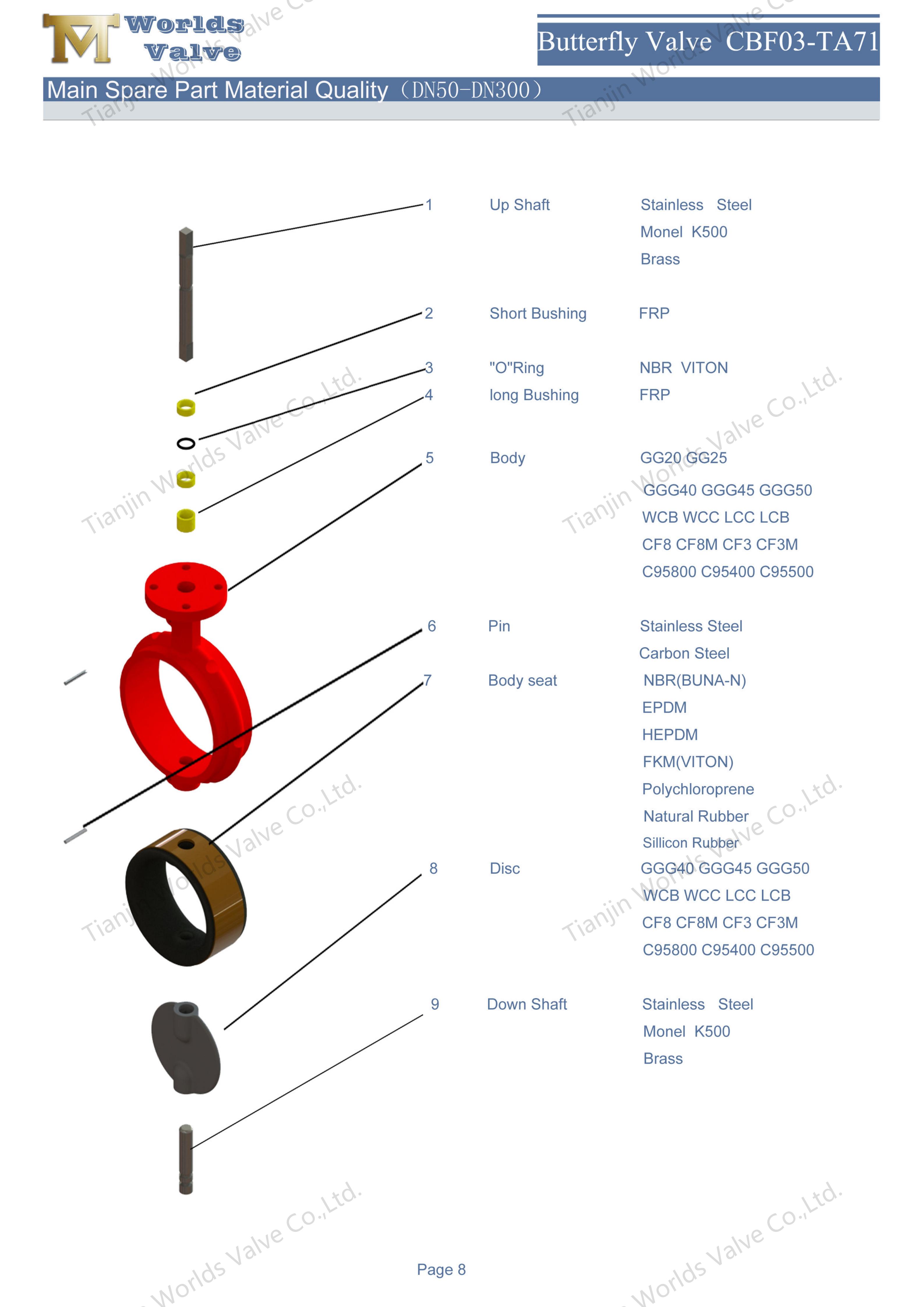

CBF03-TA71--산업용 웨이퍼형 버터플라이 밸브_08

기술적 특징 및 디자인 장점:

1. 연성이 있는 철제 몸체 구조

우수한 강도: EN-GJS-500-7 연성철은 우수한 내충격성과 수명을 제공합니다.
부식 방지: 열악한 환경을 위한 250μm 에폭시 코팅 표준(300-400μm 옵션)
비용 효율적: 경쟁력 있는 가격대로 주강 성능 제공

2. CF8M 스테인레스 스틸 디스크

부식 저항: 316 스테인리스강 구성으로 부식성 매체와 대기 노출을 견딥니다.
기계적 내구성: 압력 및 온도 변화에도 구조적 무결성 유지
정밀 엔지니어링: 최적화된 디스크 프로파일로 원활한 작동과 완벽한 안착 보장

3. EPDM 시트 씰링 성능

완벽한 차단: EN 12266-1 클래스 A 표준에 따라 누출 제로 달성
온도 유연성: -20°C ~ 120°C의 응용 분야에 적합
미디어 호환성: 물, 약한 화학물질, 산업용 유체에 탁월함

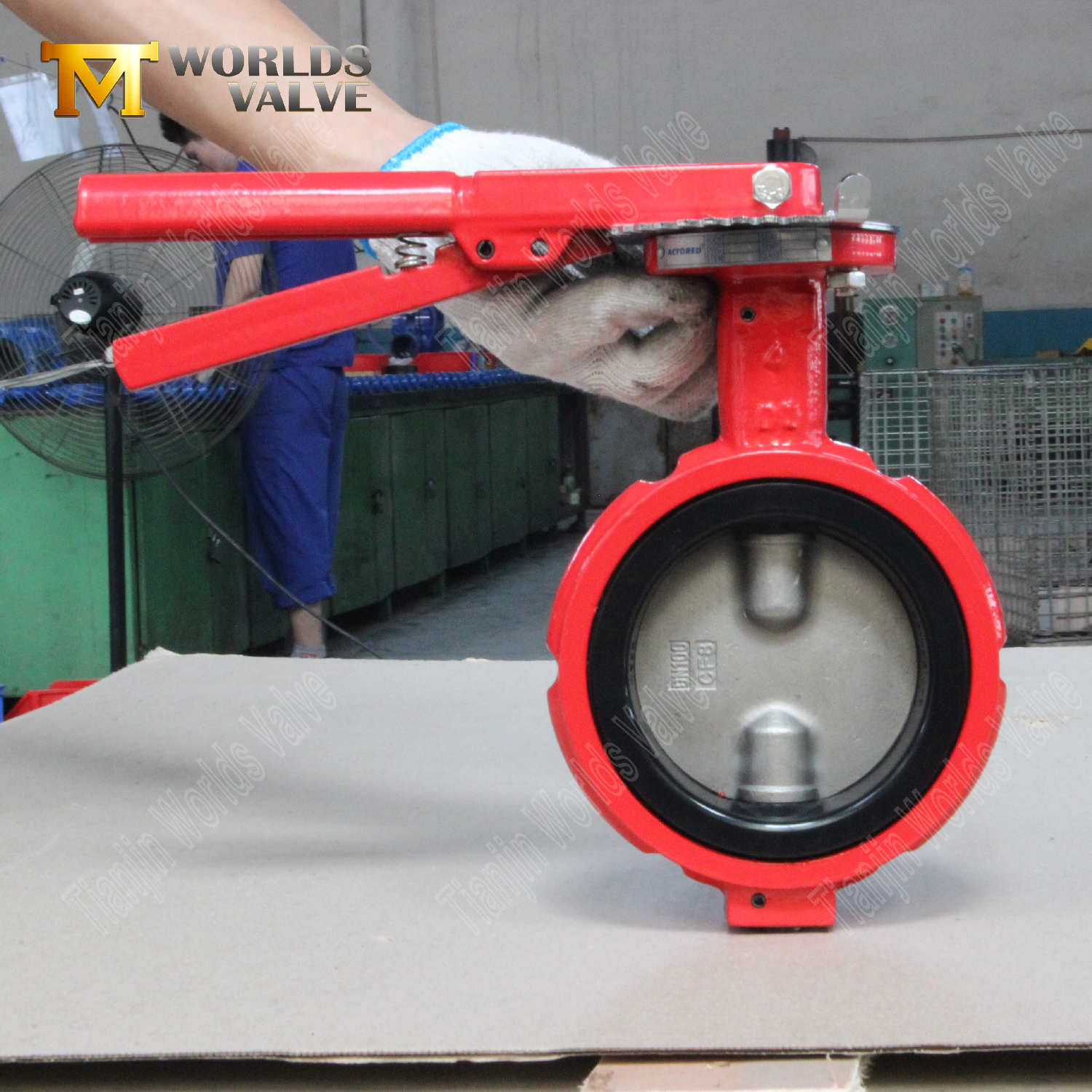

4. 핸드 레버 작동

빠른 90°작동: 시각적 위치 표시로 신속한 열기/닫기 제어 가능
낮은 작동 토크: 최적화된 설계로 필요한 노력이 30% 감소됩니다.
위치 잠금: 통합된 잠금 구멍은 밸브를 완전히 열리거나 닫은 위치에 고정시킵니다.

5. 웨이퍼형 디자인

공간 절약: 컴팩트한 구조로 설치 공간 요구 사항이 40% 감소합니다.
쉬운 설치: 추가 하드웨어 없이 ANSI/DIN 플랜지 사이에 간단하게 삽입
체중 감소: 비슷한 크기의 러그형 밸브보다 35% 가볍습니다.

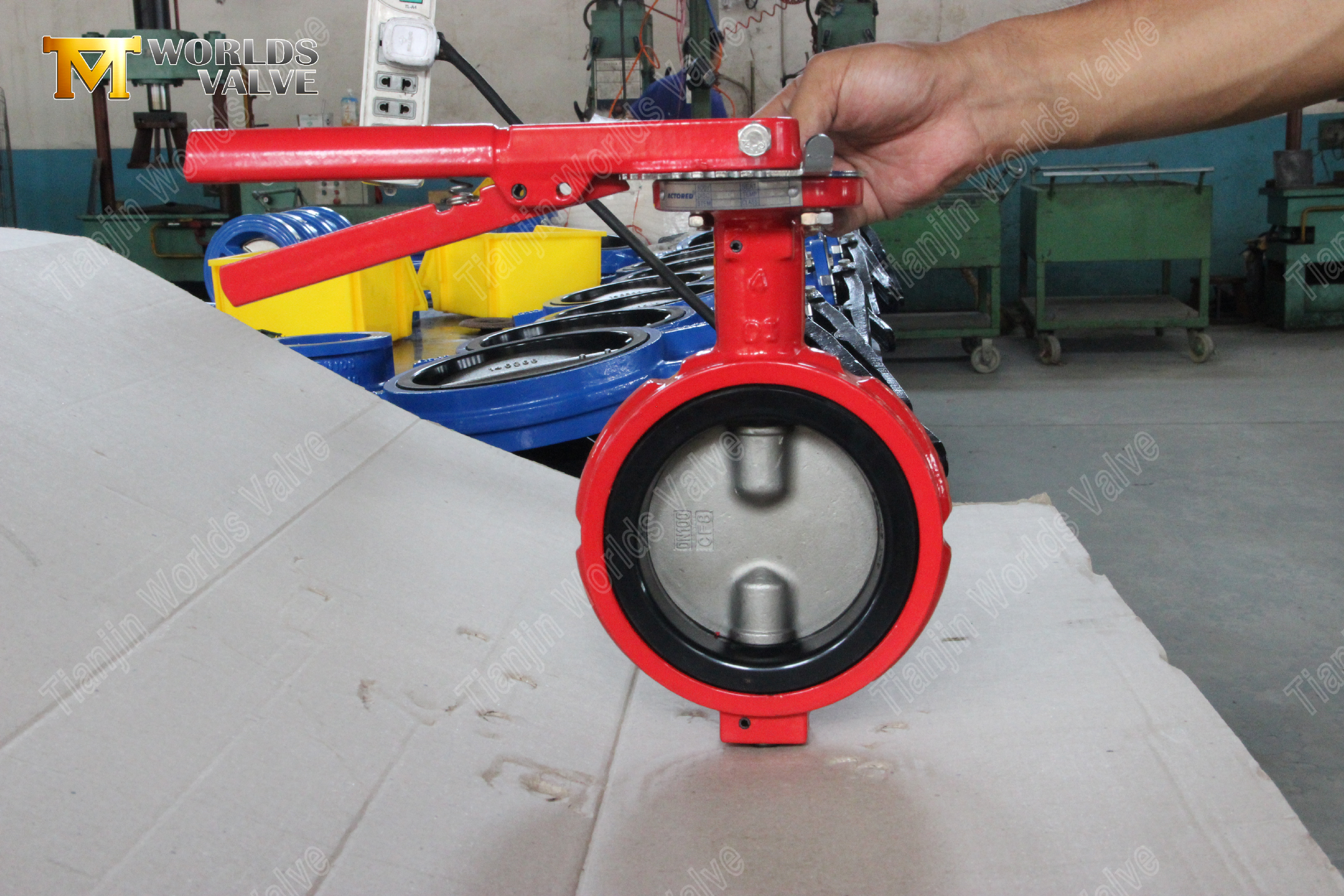

산업용 버터플라이 밸브 중국 OEM 밸브 공급업체-1 (2)

표준:

매개변수	사양
모델	CBF03-TA71
크기	DN50-DN300
압력 등급	PN6/10/16/150LB/JIS10K/AS "D"/ "E"
디자인	EN593 BS5155 EN1092 ISO5211
테스트	ISO5208 EN12266-1
TOP 플랜지	ISO5211 (고객의 요구에 따라)
대면	EN558-1 DIN3202 ISO5752 BS5155
표준	ASME B16.34
본체	연성이 있는 철
디스크	CF8M
Seat	EPDM
줄기	SS431
