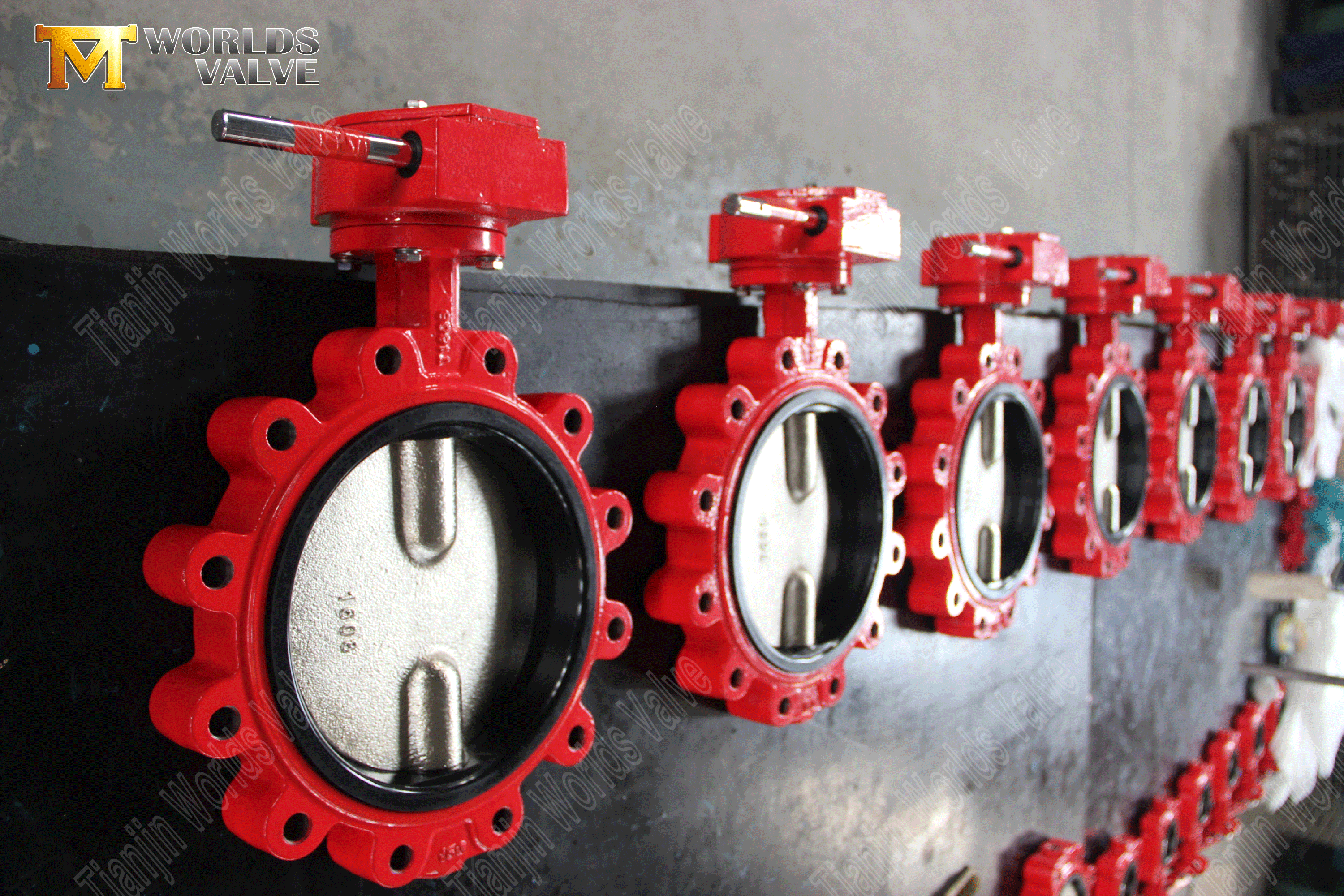

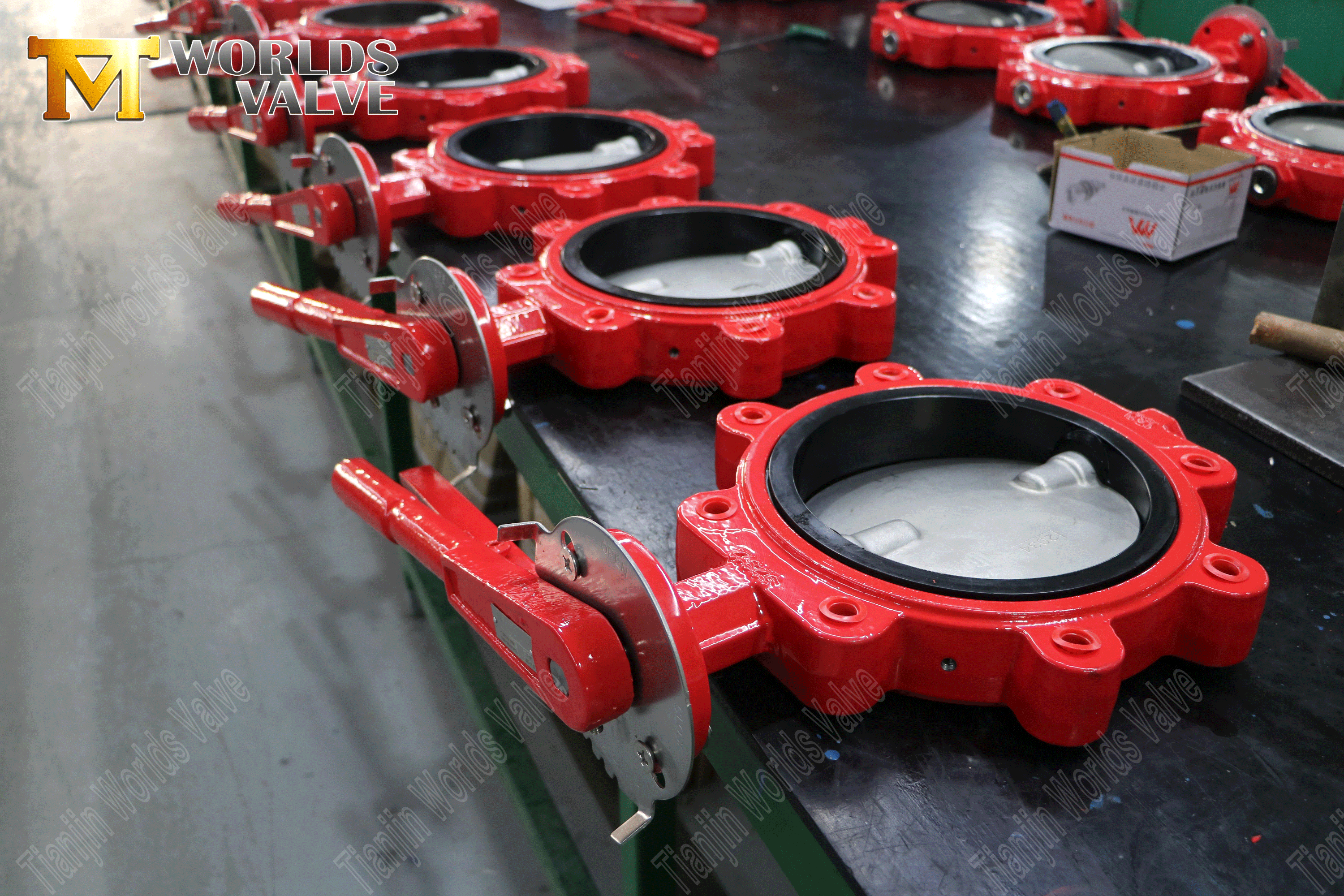

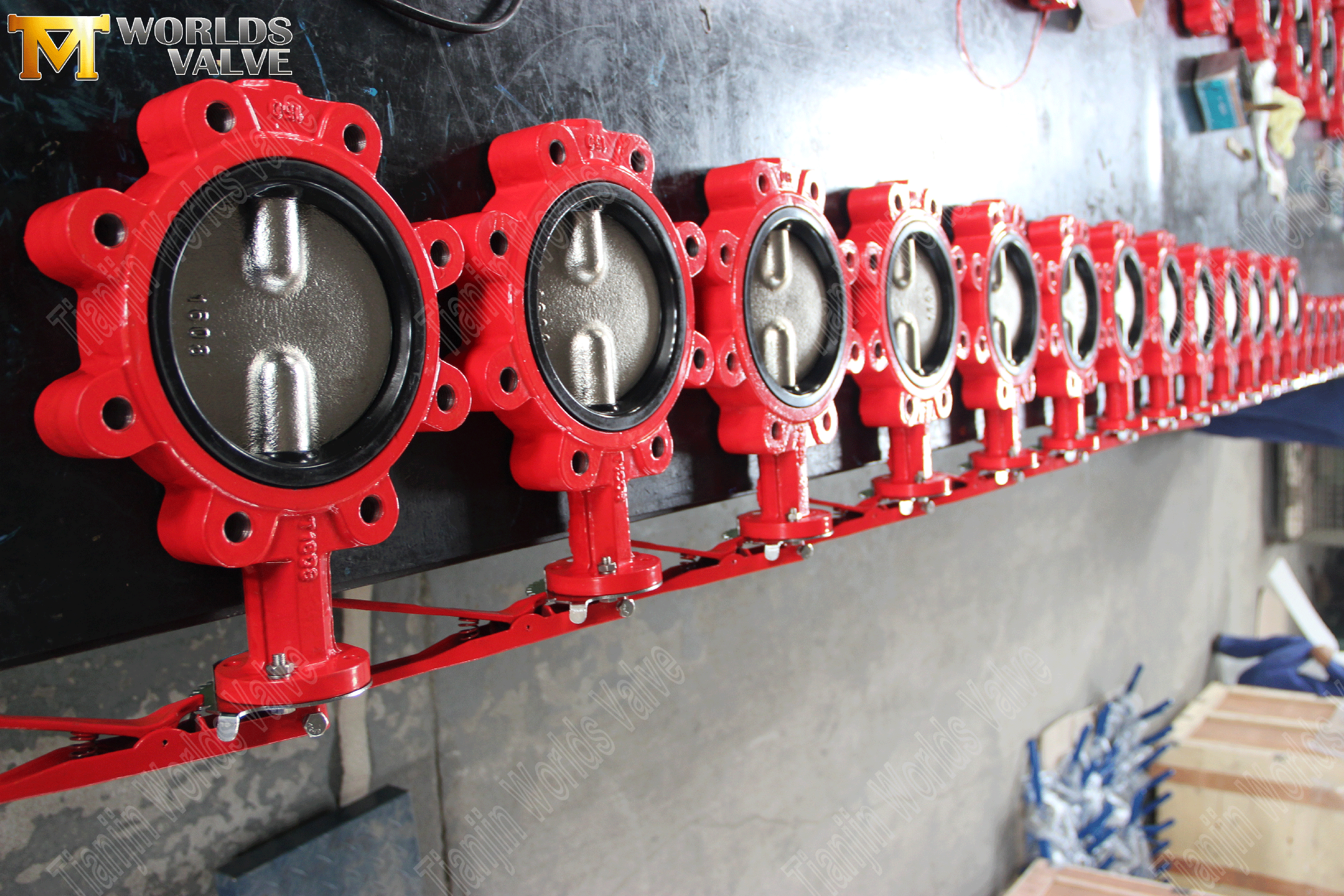

분할 샤프트 핀리스 러그 타입 나비 밸브 | 까다로운 산업을위한 고지성 흐름 제어
Tianjin Worlds Valve Co., Ltd. --- ISO 9001 인증 된 OEM 솔루션
CBF03 -TL01- 작동 및 유지 보수 매뉴얼다운로드
1. 분할 샤프트 핀리스 연결
제거 된 전단 핀 : 스테인레스 스틸 샤프트는 실패가 발생하기 쉬운 핀을 대체하여 비틀림 강도를 45% 증가시키고 워터 해머 사건 중에 디스크 소수를 방지합니다.
2. 부식 및 마모 방어
바디 : 산/알칼리 저항성을 위해 300µm 퓨전-결합 에폭시를 선택할 수 있습니다.
디스크 : 캐비테이션 손상을 줄이기 위해 전기 전자 표면 (RA≤0.8 µm)이있는 316L SS 또는 Duplex 2205.
3. 고성능 밀봉
EPDM 또는 PTFE 시트 : 버블-테이트 차단을위한 탄력성 EPDM (-20 ° C ~ 120 ° C); 화학 저항에 대한 선택적 PTFE (pH 0-14).
4. 저 토크 작동
ISO 5211 상단 플랜지 : 공압/전기 액추에이터 또는 수동 레버와 직접 마운트 호환성.
5. 유지 보수가없는 장수
자체 윤활 RPTFE 부싱 및 캡슐화 된 베어링은 서비스 수명을 100,000 회 이상으로 확장합니다.

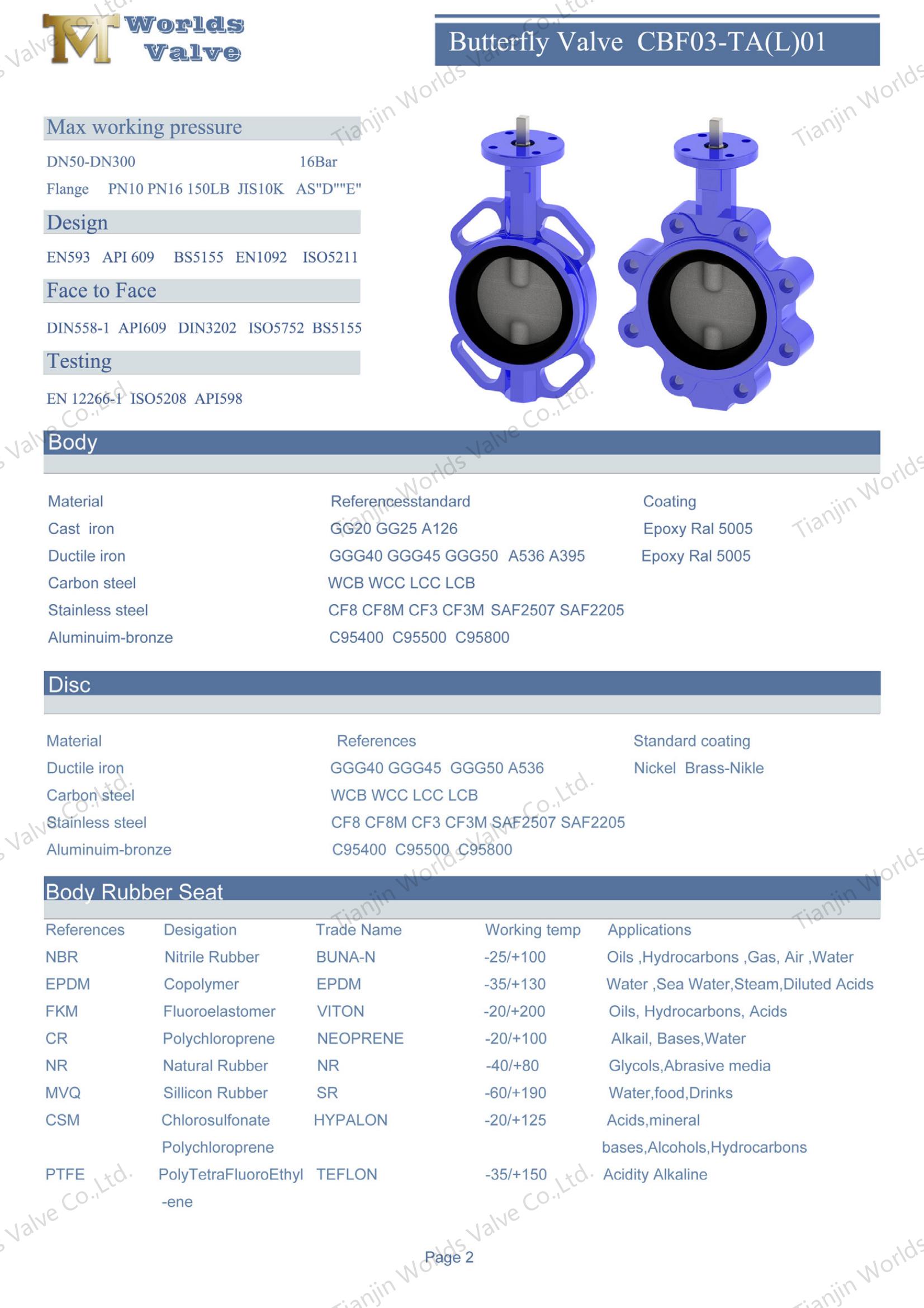

디자인 표준 | EN 593, MSS SP67 API 609 BS5155 |
검사 및 테스트 | API 598 ISO 5208 en 12266 |
최종 표준 | ANSI B16.1 CL. 125lb & B16.5 Cl. 150lb AS 2129 표 D & E BS 10 표 D & E DIN 2501 PN6, PN10 및 PN16 EN 1092 PN6, PN10 및 PN16 ISO 2531 PN6, PN10 및 PN16 ISO 7005 PN6, PN10 및 PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150lb AWWA C207 AWWA C504 SABS 1123 표 1000/3 및 표 1600/3 |
대면 | ISO 5752, EN 558, MSS SP67 및 API 609 DIN3202 |
상단 플랜지 | ISO 5211 |
석유 및 가스 : 사워 가스 (H2S) 환경에서의 파이프 라인 분리.
발전소 : 고 진동 저항성이있는 터빈 공급 시스템의 냉각수 제어.
화학적 처리 : PTFE- 라이닝 스플릿 샤프트와의 황산 전달.
수처리 : 시립 식수를위한 NSF/ANSI 61 인증 EPDM 좌석.
펄프 및 종이 : 슬러리 취급을위한 내마모성 이중 디스크.
1. OEM/ODM 서비스에 대한 전문 지식
신뢰할 수있는 이중 플랜지 나비 밸브 공장으로서 우리는 특정 요구 사항에 맞는 맞춤형 솔루션을 제공합니다. 설계에서 제공에 이르기까지 우리는 원활한 실행을 보장합니다.
2. 지역 지원을 통한 글로벌 범위
우리는 전 세계적으로 적시에 배송 및 전용 고객 지원을 제공합니다.
3. 경쟁력있는 가격
우리의 효율적인 제조 공정과 규모의 경제를 통해 경쟁력있는 가격으로 고품질 밸브를 제공 할 수 있습니다.
4. 포괄적 인 애프터 서비스
기술 지원, 설치 지침 및 유지 보수 서비스를 제공하는 전문 기술 팀이 있습니다.
신뢰할 수있는 나비 밸브 제조업체에서 고품질 스플릿 샤프트 핀리스 러그 타입 나비 밸브를 발견하십시오. ISO 인증, 사용자 정의 가능 및 내구성을 위해 제작되었습니다. 최고 품질의 공압 작동 나비 밸브로 작동을 향상시킬 준비가 되셨습니까? 오늘 저희에게 연락하십시오 무료 견적이나 사용자 정의 요구 사항에 대해 논의하려면!
