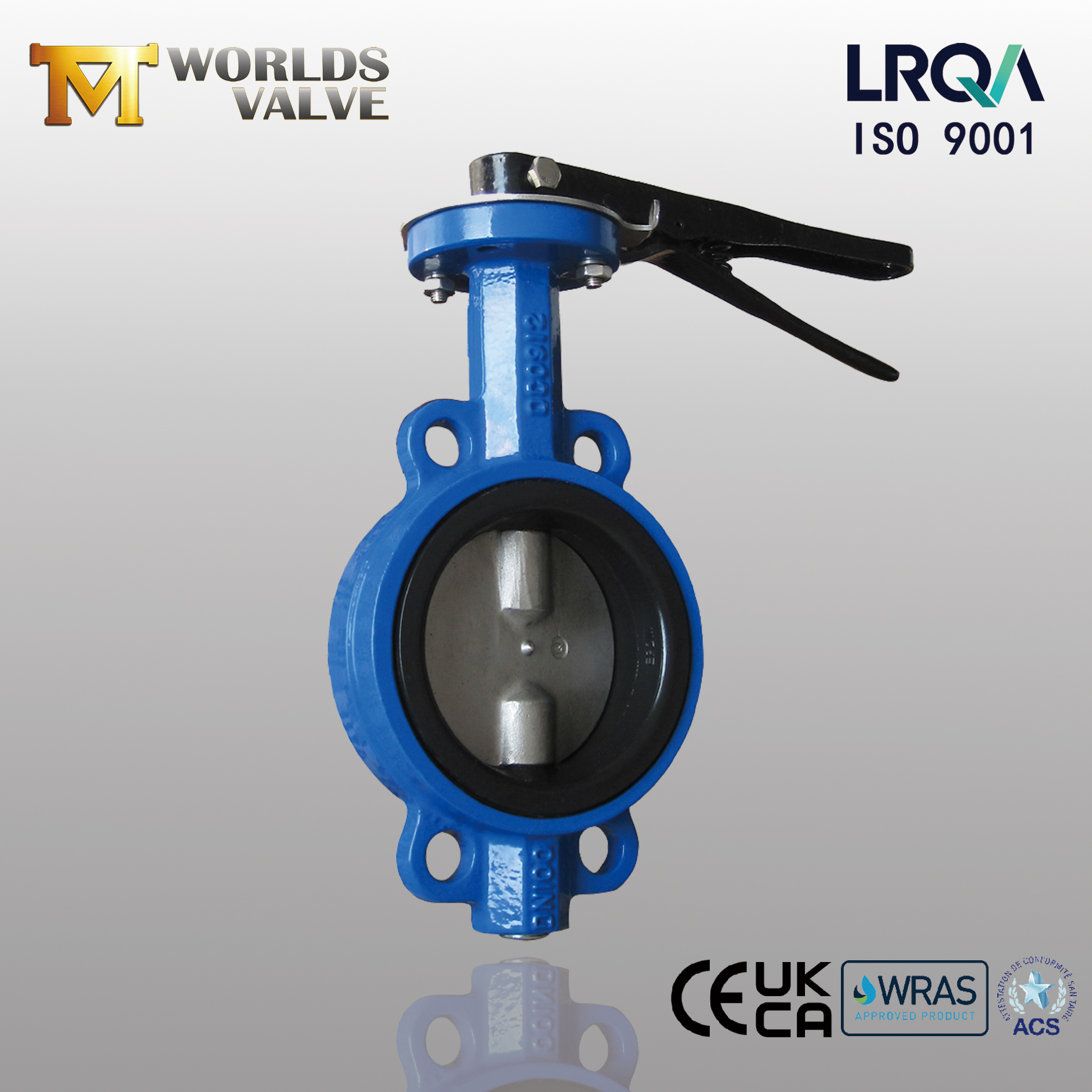

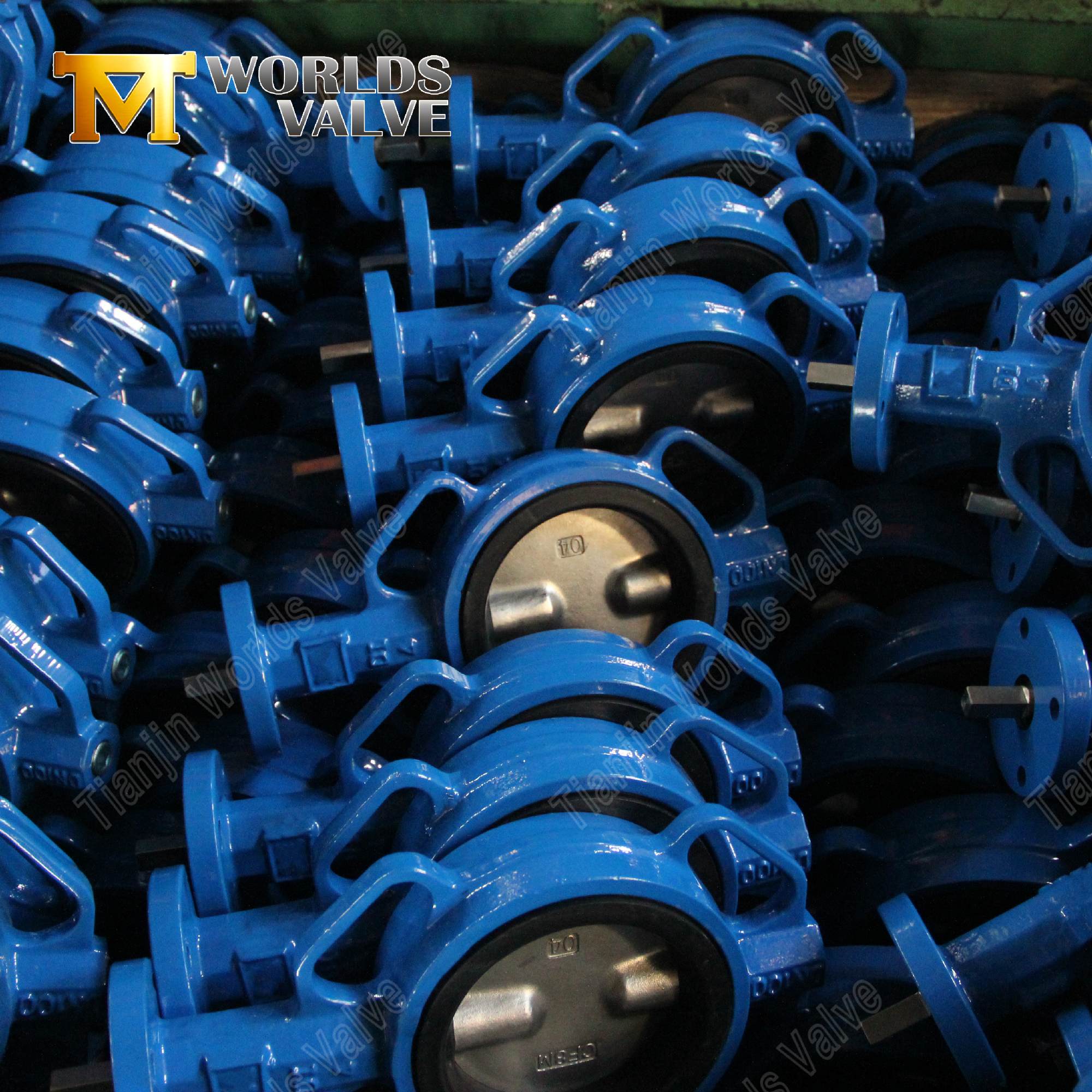

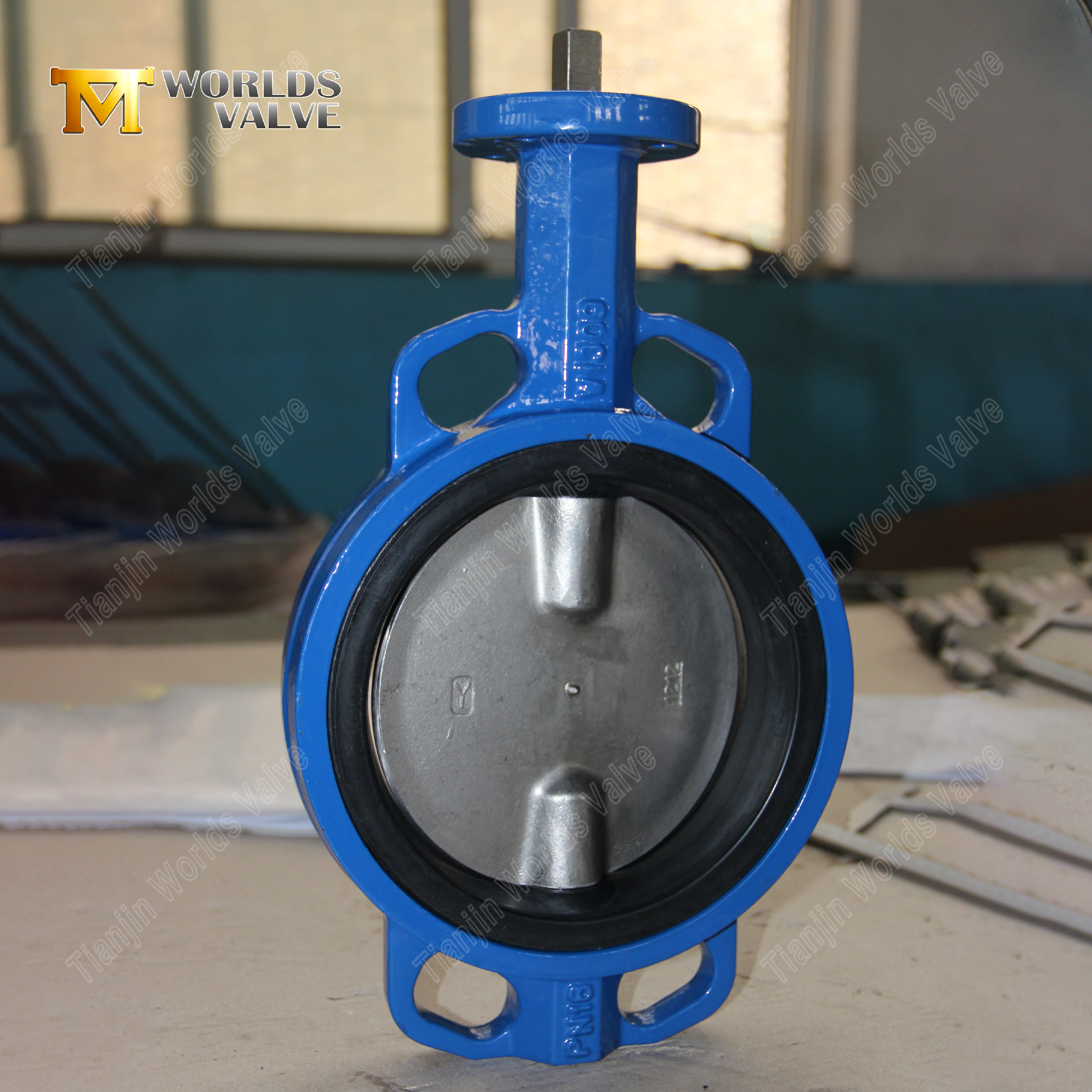

백업 EPDM 시트가 있는 2개의 스템 웨이퍼 버터플라이 밸브 | 레버 작동 | 내구성이 뛰어난 디자인

소개:

Tianjin Worlds Valve Co., Ltd. - ISO 9001, CE, UKCA 및 WRAS 인증 제조업체

CBF03-TA01- 작동 및 유지 보수 매뉴얼다운로드

주요 특징 및 장점:

1. 향상된 신뢰성을 위한 2개의 스템(2피스) 구조

• 비틀림 응력 감소: 상부 및 하부 스템 섹션은 토크를 더욱 균등하게 분배하여 응력 집중을 최소화하고 스템 고장 위험을 줄입니다.

• 정밀한 디스크 정렬: 2피스 디자인은 시트 내에서 디스크 중심을 일관되게 유지하여 고르지 않은 마모를 줄이고 수천 사이클 동안 밀봉 무결성을 유지합니다.

• 단순화된 유지 관리: 2개의 스템 구성을 사용하면 디스크를 완전히 분리하지 않고도 상부 스템을 제거할 수 있으므로 서비스 중에 쉽게 분해할 수 있습니다.

2. 일관된 씰링 성능을 위한 하드 백업 EPDM 시트

• 견고한 시트 지지대: EPDM 시트는 압력 하에서 돌출이나 변형을 방지하는 단단한 뒷면으로 성형되어 전체 PN16 등급에서 밀봉 형상을 유지합니다.

• 연장된 서비스 수명: 백업 설계는 압축 변형과 피로를 줄여 시트가 지지되지 않는 엘라스토머 시트보다 더 오랫동안 탄성을 유지할 수 있도록 해줍니다.

• 완벽한 차단: 지지되는 시트와 정밀 디스크의 조합으로 물과 공기 서비스에 대한 안정적인 누수 방지 폐쇄 기능을 제공합니다.

3. 공간 절약형 설치를 위한 컴팩트한 웨이퍼 바디

• 경량 구조: 웨이퍼 본체는 동반 플랜지의 필요성을 제거하여 전체 시스템 무게와 재료 비용을 줄입니다.

• 빠른 볼트업 설치: 밸브는 표준 EN 또는 ANSI 플랜지 사이에 중심을 두고 관통 볼트로 고정되어 설치 시간을 최소화합니다.

• 상호 교환 가능한 치수: 면간 치수는 ISO 5752 및 EN 558 시리즈 20을 준수하여 기존 배관 레이아웃과의 호환성을 보장합니다.

4. 부식 방지 재료 옵션

• 에폭시 코팅이 적용된 연성 철 본체: GGG40 본체는 내구성이 뛰어난 에폭시 코팅(250μm)으로 대기 및 물 측 부식을 방지하여 높은 강도와 ​​내충격성을 제공합니다.

• CF8M 스테인리스 스틸 디스크: 표준 디스크는 처리된 물과 약한 화학물질에 대해 우수한 내식성을 제공합니다.

• 사용자 정의 가능한 디스크 재질: 옵션에는 알루미늄 청동, 이중 스테인리스 스틸, 나일론 코팅 또는 특수 미디어용 PTFE 코팅 디스크가 포함됩니다.

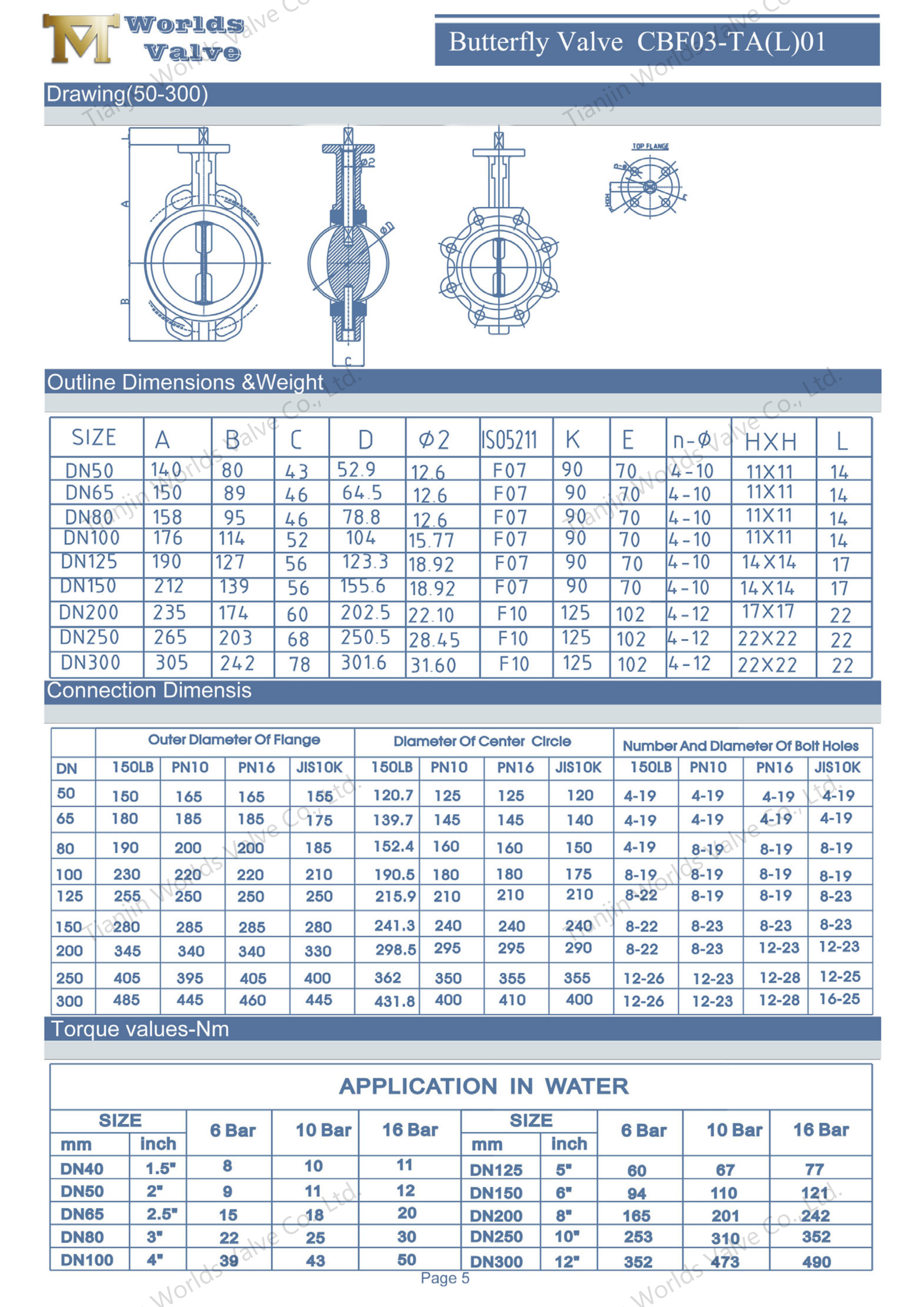

기준:

천진 월드 밸브를 선택하는 이유는 무엇입니까?

• 내구성을 위한 설계: 2개의 스템과 단단한 백업 시트 디자인은 기계적 신뢰성과 긴 서비스 수명에 대한 약속을 반영합니다.

• OEM 제조 전문성: OEM 제조업체로서 당사는 일관된 품질, 유연한 재료 옵션, 플랜지 표준, 코팅 및 포장을 맞춤화할 수 있는 능력을 제공합니다.

• 인증된 품질: 요청 시 CE, UKCA 및 기타 인증 옵션을 제공하는 ISO 9001 인증 시설입니다.

• 글로벌 경험: 안정적인 물류 및 전문 문서 지원을 통해 50개 이상의 국가에 밸브를 공급하고 있습니다.

일반적인 응용 분야:

• 물 분배 및 처리 공장

• HVAC 시스템(냉수, 냉각탑)

• 펌프 흡입 및 토출 라인

• 관개 네트워크

• 산업 공정 용수 회로

결론:

Tianjin Worlds Valve Co., Ltd.의 하드 백업 EPDM 시트가 있는 2개의 스템 웨이퍼 버터플라이 밸브는 기계적 신뢰성과 실용적인 서비스 가능성을 결합합니다. 2피스 스템 설계는 마모를 줄이고 정밀한 디스크 정렬을 보장하며, 지지되는 시트 구조는 수년 동안 작동해도 밀봉 무결성을 유지합니다. PN16 등급, DN100 크기 및 레버 작동으로 인해 물 및 일반 산업 응용 분야에 신뢰할 수 있는 선택이 됩니다.

귀하의 응용 분야에 내구성이 있고 서비스 친화적인 버터플라이 밸브가 필요한 경우 Tianjin Worlds Valve Co., Ltd.를 선택하십시오. 기술 사양, 재료 맞춤화 옵션 또는 귀하의 응용 분야에 맞는 견적을 원하시면 지금 당사에 문의하십시오 .
