CBF02-TL01
OEM|ODM
| 수량： | |
|---|---|
러그 나비 밸브 웜 기어 운영자가 장착 된 제조업체 콘센트 나비 밸브에는 밸브 본체 내의 중앙 축을 중심으로 회전하는 디스크가 있습니다. 동심 디자인에서 디스크는 흐름 통로와 밸브 시트에 대한 중앙에 있습니다. 동심 디자인은 밀봉 성능이 우수하여 누출을 줄이고 안정적인 차단을 제공합니다. 벌레 기어 연산자가 작동되면 벌레 기어는 벌레 휠과 메쉬하여 회전 운동을 변환하여 디스크의 개구부 및 닫는 것을 정확하게 제어하여 밸브를 통한 유체의 흐름을 조절합니다.
100% 양방향 타이트 차단.
흐름 방향의 제한없이 설치.
무게 감소 및 전체 치수.
낮은 압력 손실 및 에너지 비용 감소.
높은 kv / cv 값.
식수 시스템 등을 위해 쉽게 청소하고 소독 할 수 있습니다.
자체 청소 (잔류 물 없음).
부식에 대한 좋은 저항.
크기 | DN32-DN600 | DN650-DN2000 |
작동 압력 | 16bar | 10bar |
껍데기 | 24bar | 15bar |
밀봉하다 | 18bar | 11bar |
작동 온도 | -45+~+150 ℃ | |
운영 환경 | 밸러스트 및 빌지 시스템 화학적 처리 담수화 식물 드릴링 리그 식수 마른 가루 음식과 음료 가스 공장 havc 광업 산업 제지 산업 모래 취급 해수 설탕 산업 열 기술 수처리 폐수 | |
운전 방법 | 손 지렛대 웜 기어 전기 같은 영적인 | |

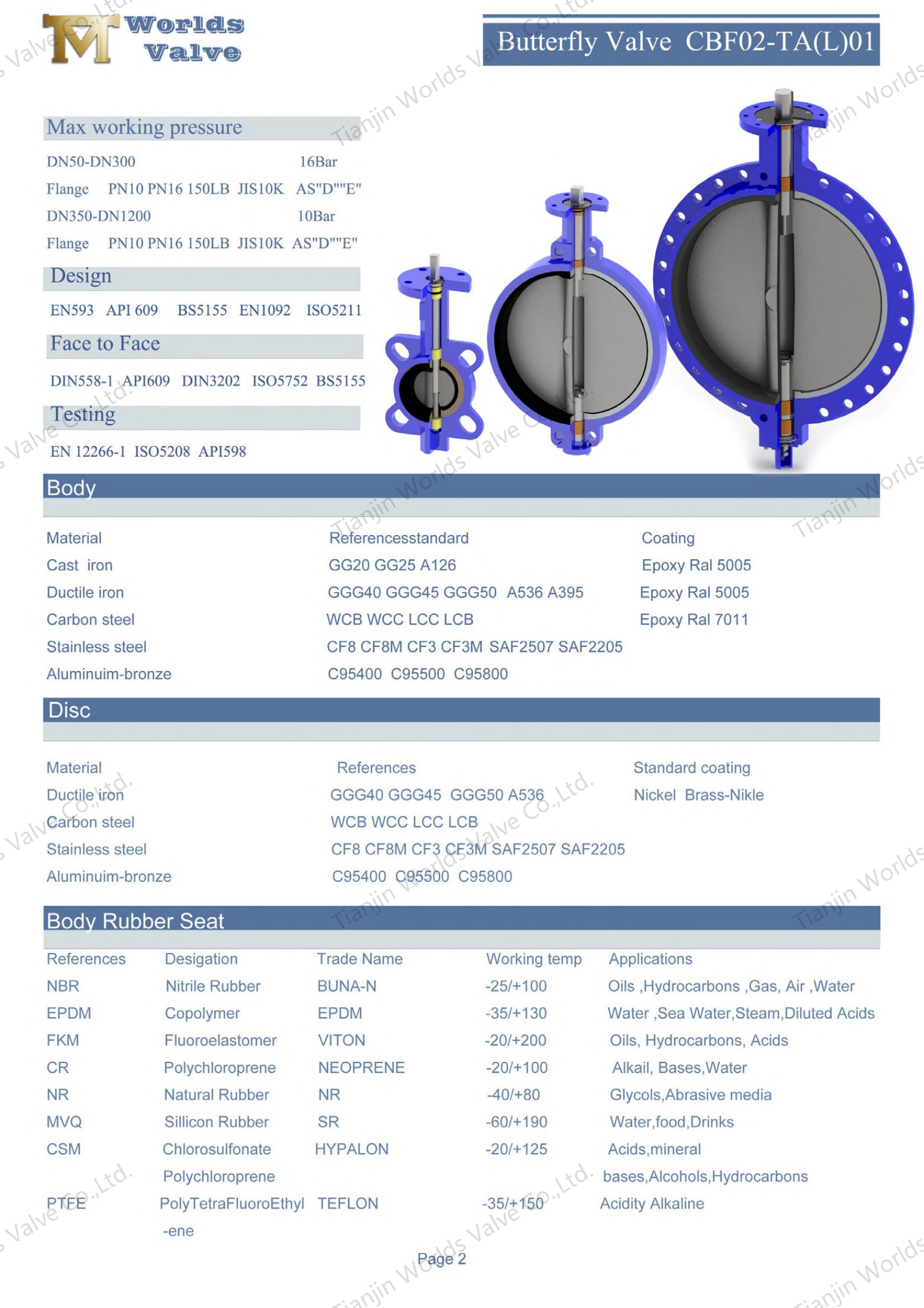

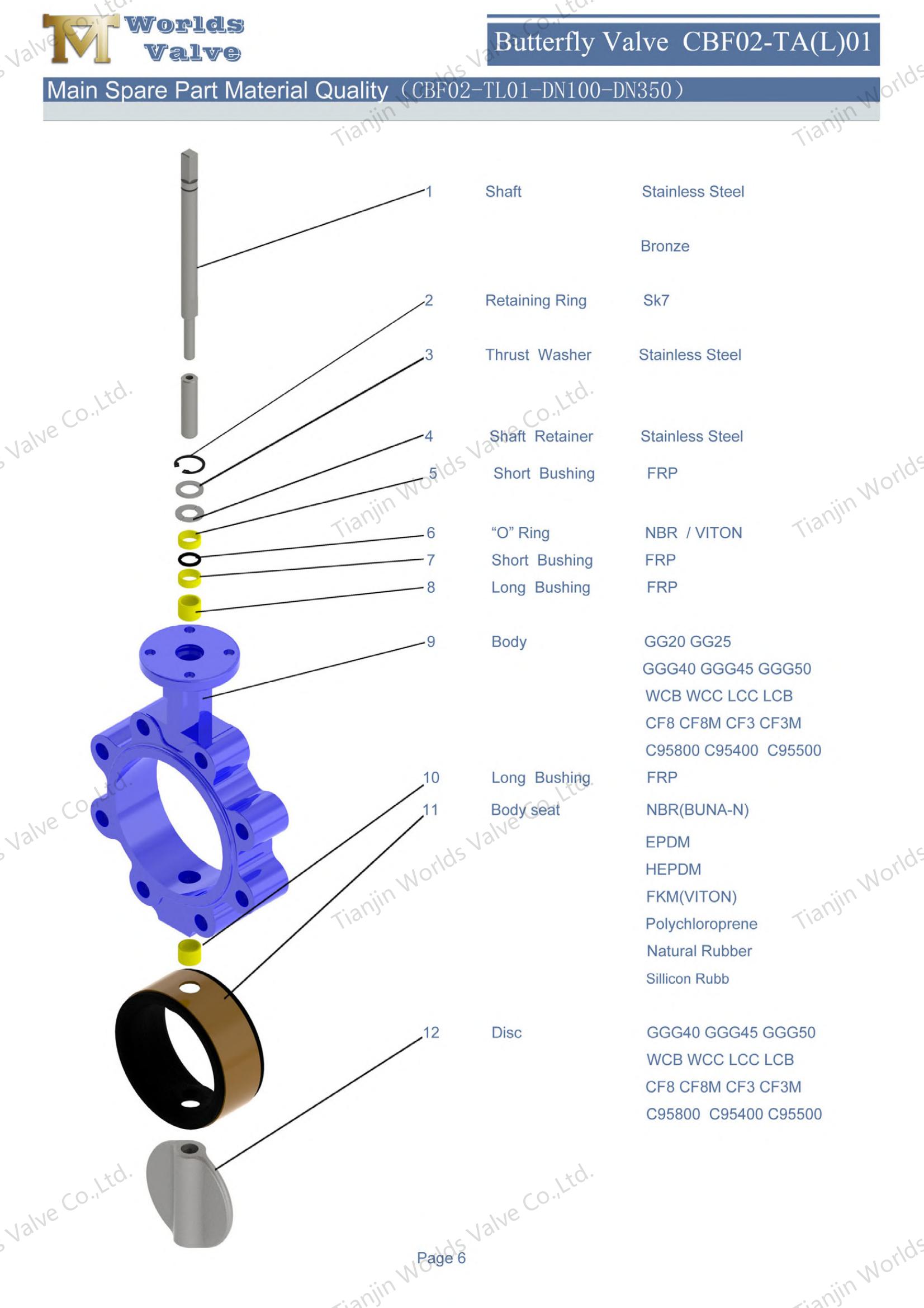

이름 | 재료 |
몸 | 주철 연성 철 탄소강 스테인레스 스틸 Al-Bronze |
디스크 | 연성 철 탄소강 스테인레스 스틸 Al-Bronze |
샤프트 | 스테인레스 스틸 모넬 K500 |
Seat | 분나 NBR EPDM 비튼 ptfe Hepdm 네오프렌 hypalon 천연 고무 |
디자인 표준 | EN 593, MSS SP67 API 609 BS5155 |
검사 및 테스트 | API 598 ISO 5208 en 12266 |
최종 표준 | ANSI B16.1 CL. 125lb & B16.5 Cl. 150lb AS 2129 표 D & E BS 10 표 D & E DIN 2501 PN6, PN10 및 PN16 EN 1092 PN6, PN10 및 PN16 ISO 2531 PN6, PN10 및 PN16 ISO 7005 PN6, PN10 및 PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150lb Awwa C207 SABS 1123 표 1000/3 및 표 1600/3 |
대면 | ISO 5752, EN 558, MSS SP67 및 API 609 DIN3202 |
상단 플랜지 | ISO 5211 |
요약하면, 웜 기어 운영자가 장착 된 동심 나비 밸브는 성능, 내구성 및 작동 용이성을 위해 가치있는 광범위한 유체 제어 응용 프로그램을위한 신뢰할 수 있고 효율적인 밸브 솔루션입니다.
