CBF02-TL01
OEM | ODM | WDS
| 수량： | |
|---|---|

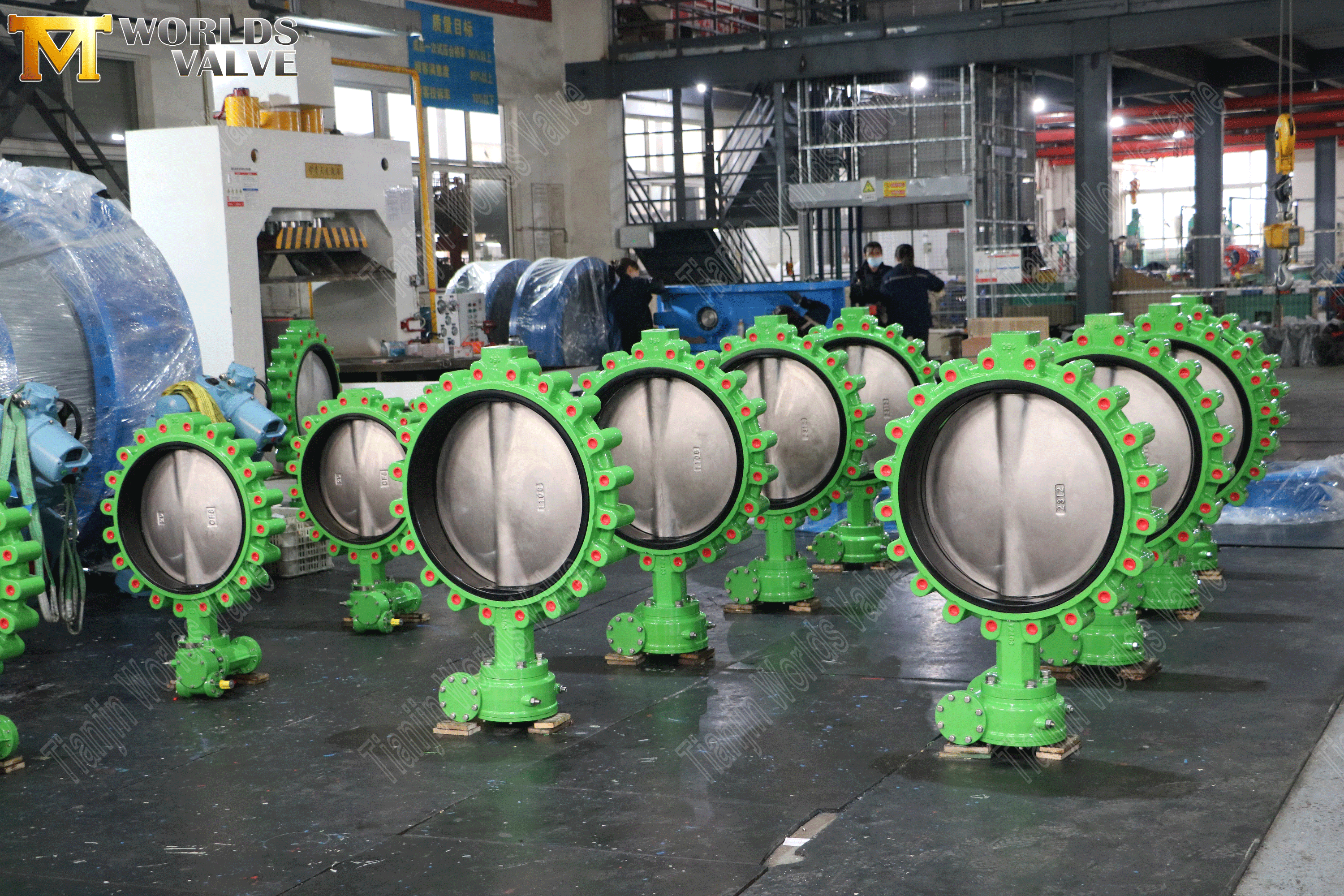

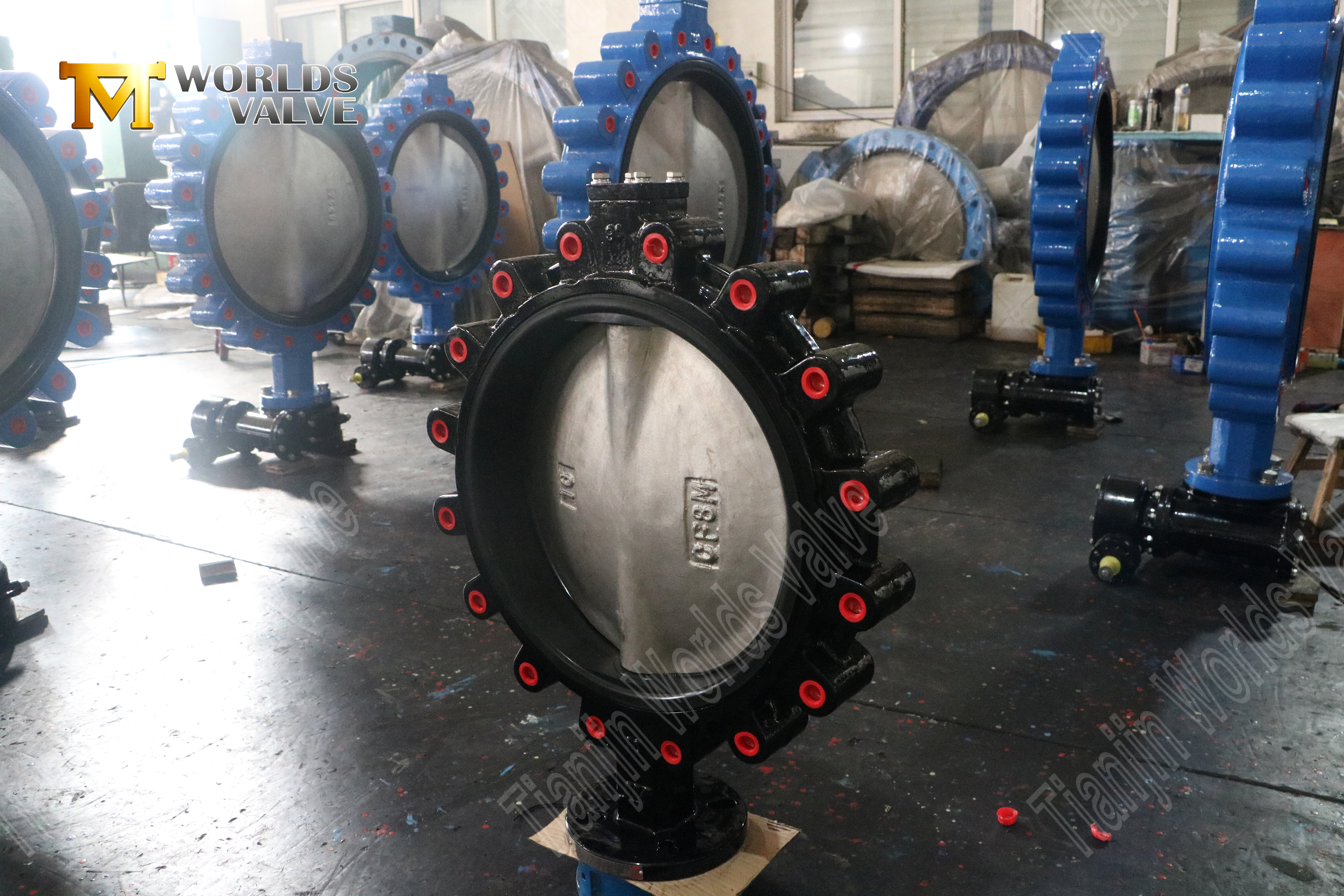

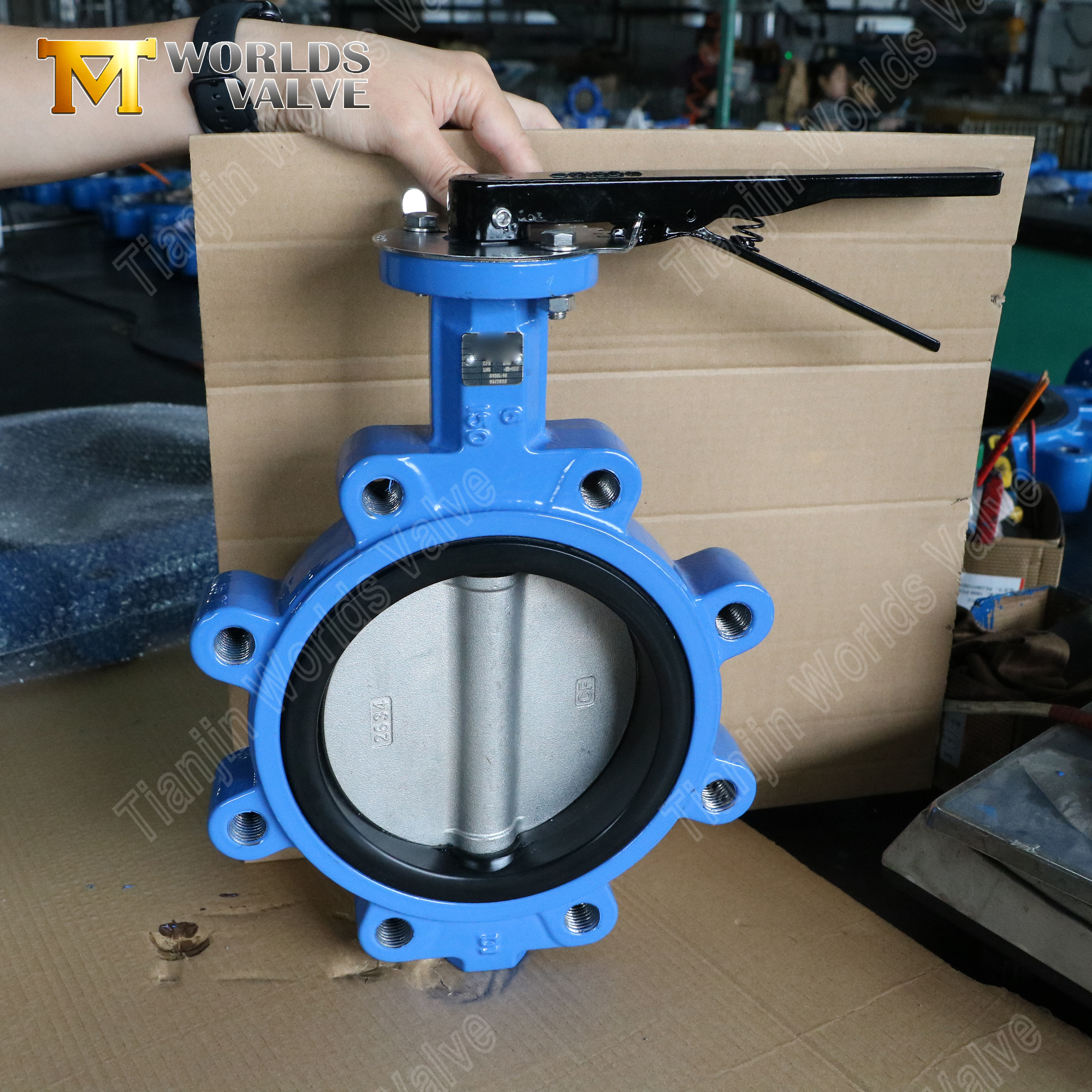

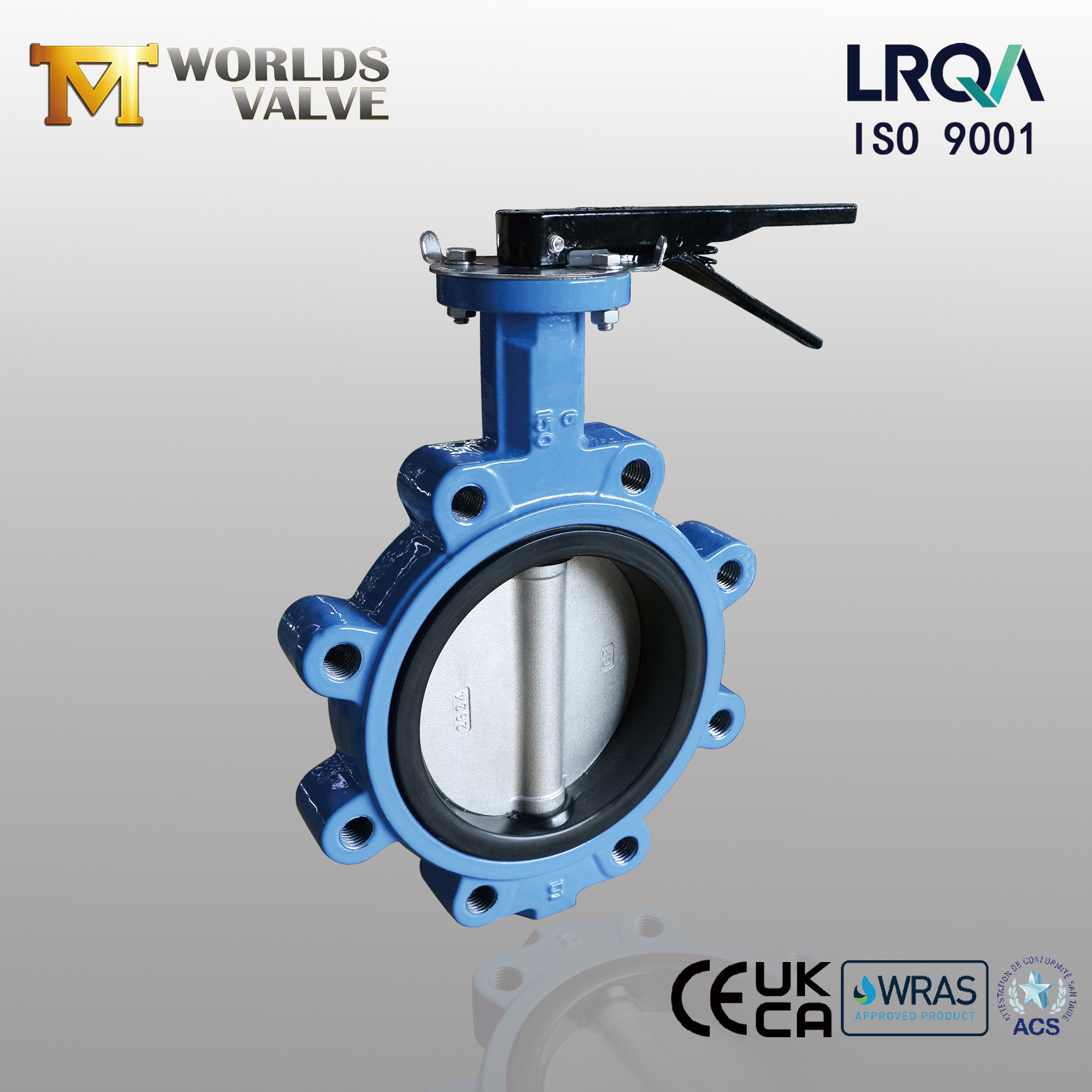

러그 버터플라이 밸브 | 연성 철체 | CF8M 디스크 | EPDM 시트 | 클래스 150
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 공급업체
CBF02-TL01 - 상세 제품 정보
이 모델은 다음 매개변수로 구성됩니다. 아래 나열된 모든 항목은 귀하의 특정 요구 사항에 맞게 맞춤화할 수 있습니다.
매개변수 | 사양(본 모델) | 맞춤화 가능 |
본체 재질 | 연성이 있는 철(GGG40/500-7) | 회주철(ASTM A126 클래스 B), WCB, CF8, CF8M, 듀플렉스, 슈퍼 듀플렉스 |
디스크 재질 | CF8M (AISI 316) | CF8(304), 알루미늄 청동, 이중, 코팅 연성철, PTFE 캡슐화 |
줄기 재료 | SS420 (AISI 420) | SS304, SS316, 모넬 K500 |
시트 재질 | EPDM–온도: -20℃ ~ +120℃ | NBR, Viton/FKM, PTFE, 하드 백업 시트(금속 지지) |
압력 등급 | 클래스 150 | PN6, PN10; PN16; PN25;클래스 300; JIS 10K/16K |
크기 범위 | DN50–DN2000(2″–80″) | 요청 시 모든 중간 크기 제공 가능 |
연결 종료 | 러그 유형 | 이중 플랜지형, 웨이퍼형, 홈이 있는 끝단 |
코팅 | 에폭시 수지, RAL 5015, 250μm 두께 | 모든 RAL 색상, 맞춤형 두께, 부식 방지 코팅 |
상단 플랜지 | ISO 5211 | 다양한 액추에이터 인터페이스에 맞게 맞춤화 가능 |
작업 | 수동 | 기어 작동기, 전기, 공압, 유압, 체인 휠 |
독립적인 파이프라인 장착 – 밸브 본체 양쪽에 있는 나사형 러그를 사용하면 각 측면을 파이프 플랜지에 독립적으로 볼트로 고정할 수 있습니다. 이를 통해 막다른 서비스가 가능합니다. 밸브를 파이프라인 끝에 설치하거나 유지 관리를 위해 섹션을 격리하는 데 사용할 수 있습니다.
단순화된 유지 관리 - 전체 파이프라인을 감압하거나 차단하지 않고도 밸브를 한쪽에서 제거할 수 있습니다. 가동 중지 시간이 시간당 수천 달러에 달하는 화학 공장 및 가공 시설에서 이는 획기적인 변화입니다.
우수한 강성 – 러그 설계는 웨이퍼 유형보다 더 큰 구조적 강도를 제공하여 파이프 응력, 진동 및 열팽창을 견딜 수 있습니다.
교체 가능한 고무 또는 PTFE 시트를 사용하는 소프트 시트 밸브와 달리 하드 시트 설계는 밸브 본체에 영구적으로 통합됩니다.
탁월한 내마모성 - 금속 간 밀봉 인터페이스는 마모성 매체, 미립자가 포함된 유체 및 부드러운 시트를 빠르게 침식하는 고속 흐름을 견딥니다.
더 높은 온도 성능 – 단단한 시트는 EPDM, NBR 또는 PTFE 시트의 탄성이 저하되거나 손실되는 온도에서도 밀봉 무결성을 유지합니다. 따라서 증기, 뜨거운 오일 및 고온 공정 유체에 적합합니다.
좌석 교체가 필요하지 않음 - 현장에서 좌석을 교체할 수는 없지만 교체할 필요도 없습니다. 하드 시트는 밸브의 전체 서비스 수명 동안 설계되어 유지 관리 빈도를 줄이고 예비 시트 재고 비용을 없애줍니다.
시간이 지나도 일관된 씰링 – 금속 대 금속 씰링 구조는 최소한의 압축 변형이나 완화로 수천 번의 사이클 동안 무결성을 유지합니다.
고강도 – ≥400 MPa의 인장 강도와 ≥250 MPa의 항복 강도를 제공하여 압력 서지에서도 안정적인 성능을 제공합니다.
충격 저항 -구상 흑연 구조는 기계적 충격과 진동을 견디는 뛰어난 인성을 제공합니다.
부식 방지 – 표준 에폭시 코팅(최소 250μm)과 결합하여 본체는 물, 폐수 및 일반 산업 서비스에 대한 부식을 방지합니다.
우수한 내식성 -CF8M은 특히 염화물 환경, 해수 및 공격적인 매체에서 구멍 및 틈새 부식에 대한 탁월한 저항성을 제공합니다.
광범위한 화학적 호환성 - 물, 폐수, 약한 화학 물질, 산 및 알칼리에 적합합니다.
긴 서비스 수명 – CF8M의 부식 방지 특성은 공격적인 환경에서도 연장된 서비스 수명을 보장합니다.
고강도 – 304/316 스테인리스 스틸보다 훨씬 더 높은 인장 강도로 안정적인 토크 전달을 보장합니다.
내마모성 - 경화된 표면은 반복적인 사이클링 중에 마모 및 프레팅을 방지합니다.
분출 방지 설계 – 고정 메커니즘은 압력 서지 시 우발적인 스템 배출을 방지합니다.
모든 러그 버터플라이 밸브에는 표준 ISO 5211 상단 플랜지가 있어 다양한 작동 방법에 대한 보편적인 호환성을 제공합니다.

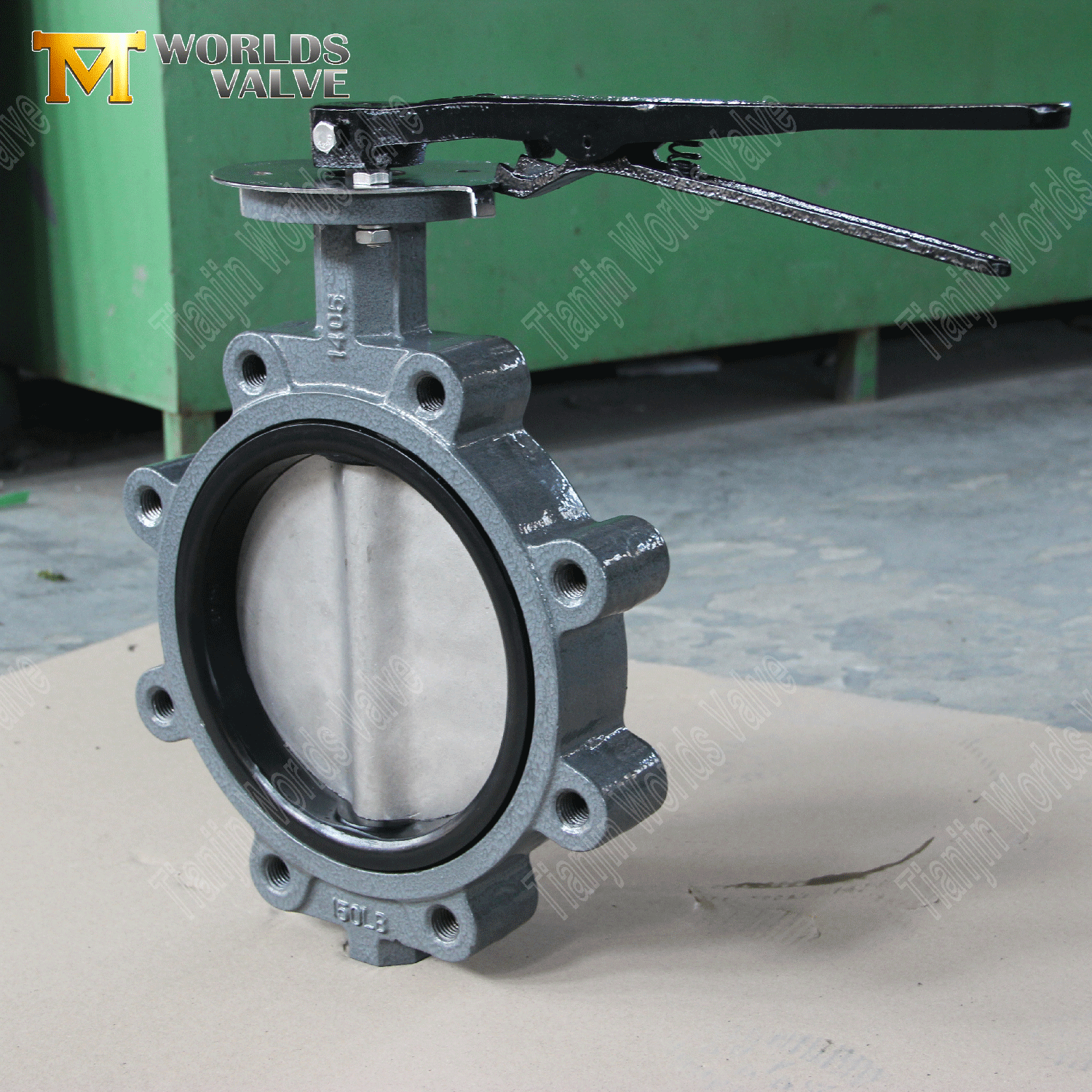

핸드 레버 - 잠금 플레이트를 사용한 빠른 수동 온/오프 제어(소형 크기)

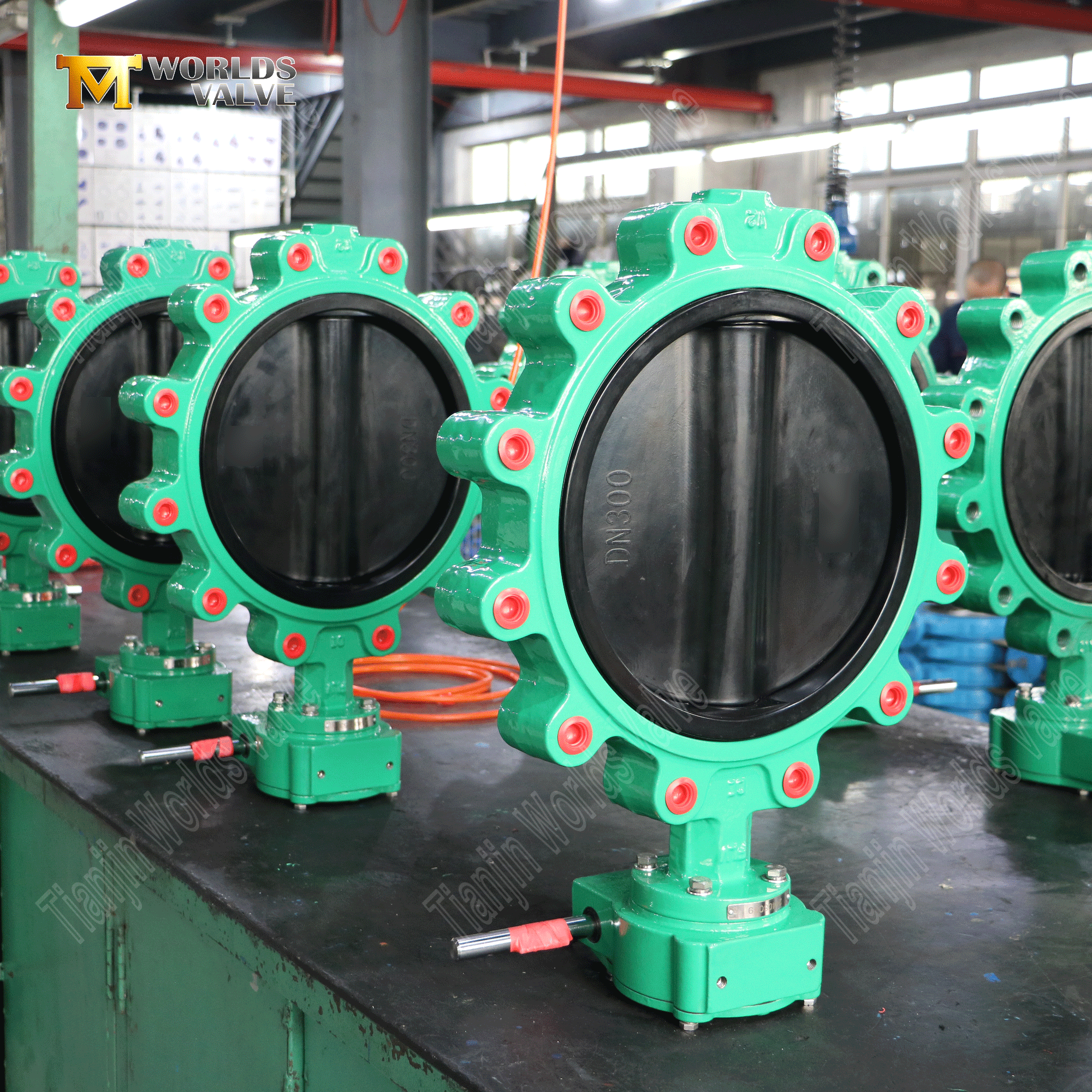

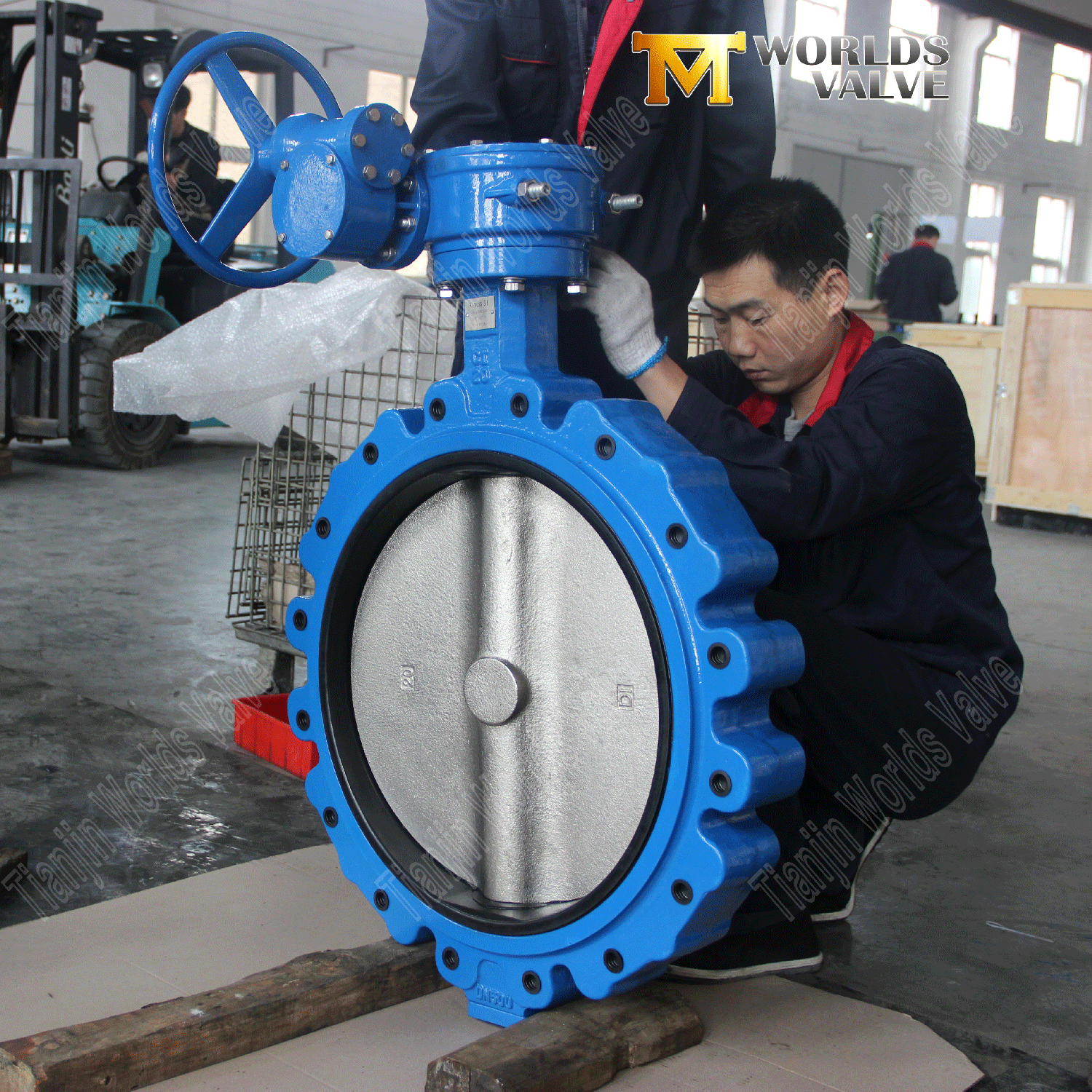

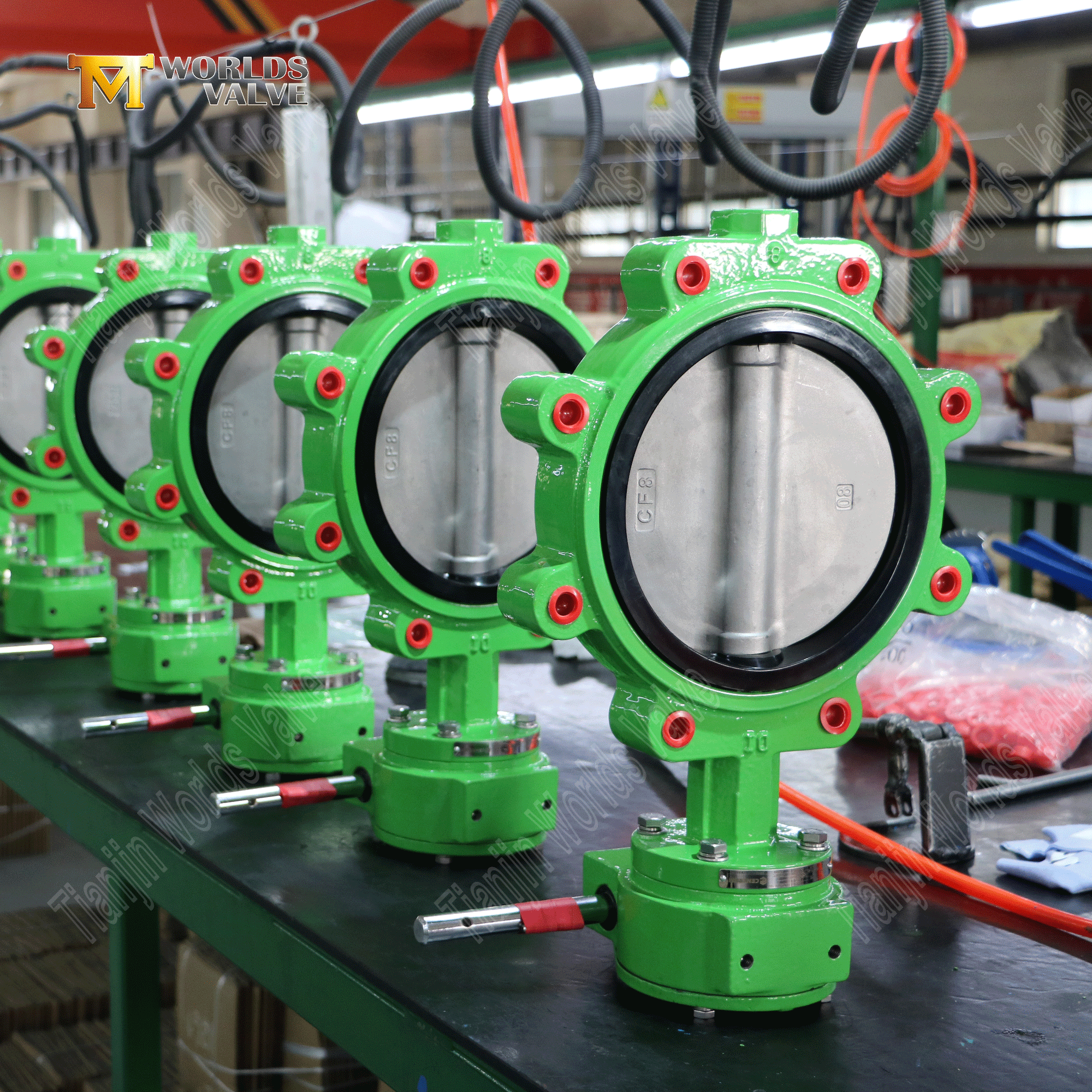

기어 작동기 - 개폐 표시기를 갖춘 자동 잠금 장치(대형 크기)
전동 액추에이터 - 4~20mA 피드백을 갖춘 온-오프 또는 변조 유형
공압식 액츄에이터 - 이중 작동 또는 스프링 리턴(고장 방지) 설계
유압 액츄에이터 – 높은 토크, 해저 또는 폭발성 환경
화학 처리 –부식성 유체, 산, 알칼리, 용제.
석유 및 가스 – 정유, 석유화학 처리, 파이프라인 시스템.
발전 – 냉각수, 증기 라인, 응축기 시스템.
펄프 및 제지 – 표백 화학물질, 부식성 액체.
광업 및 야금 –연마성 슬러리, 침출 솔루션.
수처리 – 화학물질 투여, 염소, 오존 시스템.
HVAC 시스템 – 냉수, 온수, 냉각탑 시스템.
신뢰할 수 있는 품질 - 당사의 ISO 9001:2015 인증은 세계에서 가장 존경받는 인증 기관 중 하나인 LRQA에서 발행합니다. 모든 밸브에는 재료 인증서와 압력 테스트 보고서가 함께 제공됩니다. 예외는 없습니다.
제공되는 경험 – 밸브 사업 분야에서 19년 이상. 수천 개의 러그 버터플라이 밸브가 50개 이상의 국가로 배송되었습니다. 우리는 무엇이 효과가 있고 무엇이 효과가 없는지, 처음부터 주문을 올바르게 받는 방법을 알고 있습니다.
귀하의 프로젝트에 맞는 유연성 – 모든 규모. 모든 압력. 모든 플랜지 표준(ANSI, DIN, JIS, BS). 모든 액추에이터. 모든 코팅. 우리는 카탈로그가 아닌 귀하의 사양에 맞춰 제작합니다.
믿을 수 있는 서비스 – 주문부터 배송까지 전담 프로젝트 관리자. 일반적인 리드타임은 15~40일입니다. 천진 공장 견학을 환영합니다.
클래스 150 구성, 다양한 크기, 자동화된 작동 또는 대규모 프로젝트를 위한 완전한 밸브 패키지가 필요하든 당사는 귀하의 사양에 맞춰 제작할 준비가 되어 있습니다.
귀하의 요구 사항을 보내주십시오:
필요한 크기 및 압력 등급
미디어 유형 및 작동 온도
선호하는 소재 조합(바디/디스크/시트)
액추에이터 유형(수동, 기어, 전기, 공압, 유압)
플랜지 표준 및 드릴링(ANSI, DIN, JIS, BS)
목표수량 및 도착항
우리 팀은 견적 및 엔지니어링 제안을 통해 24시간 이내에 응답할 것입니다.
우리는 또한 공장 방문을 환영합니다. 중국 천진에서 귀하의 밸브를 어떻게 제조하는지 직접 방문해 보십시오.
지금 연락하셔서 함께 밸브를 만들어 보세요.
