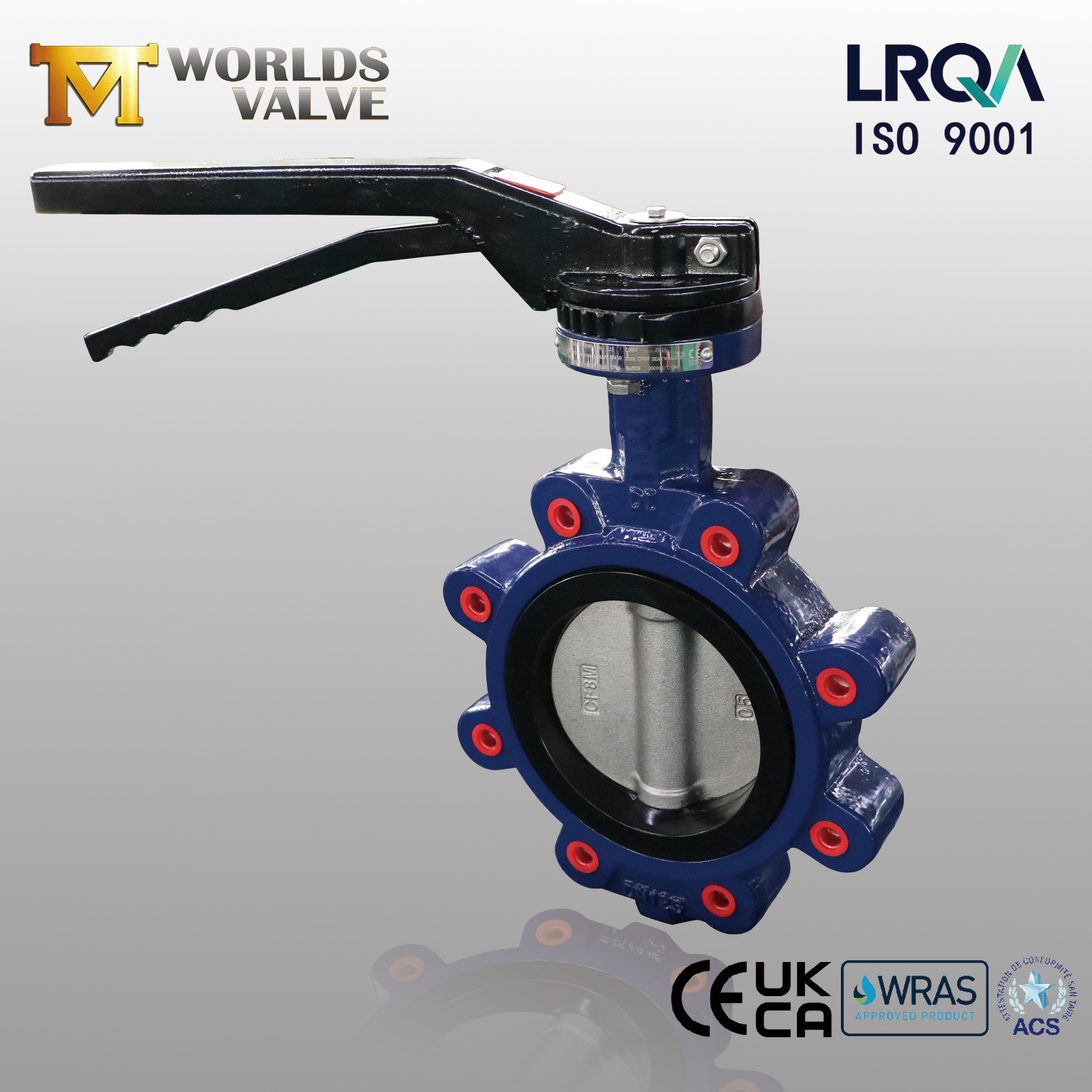

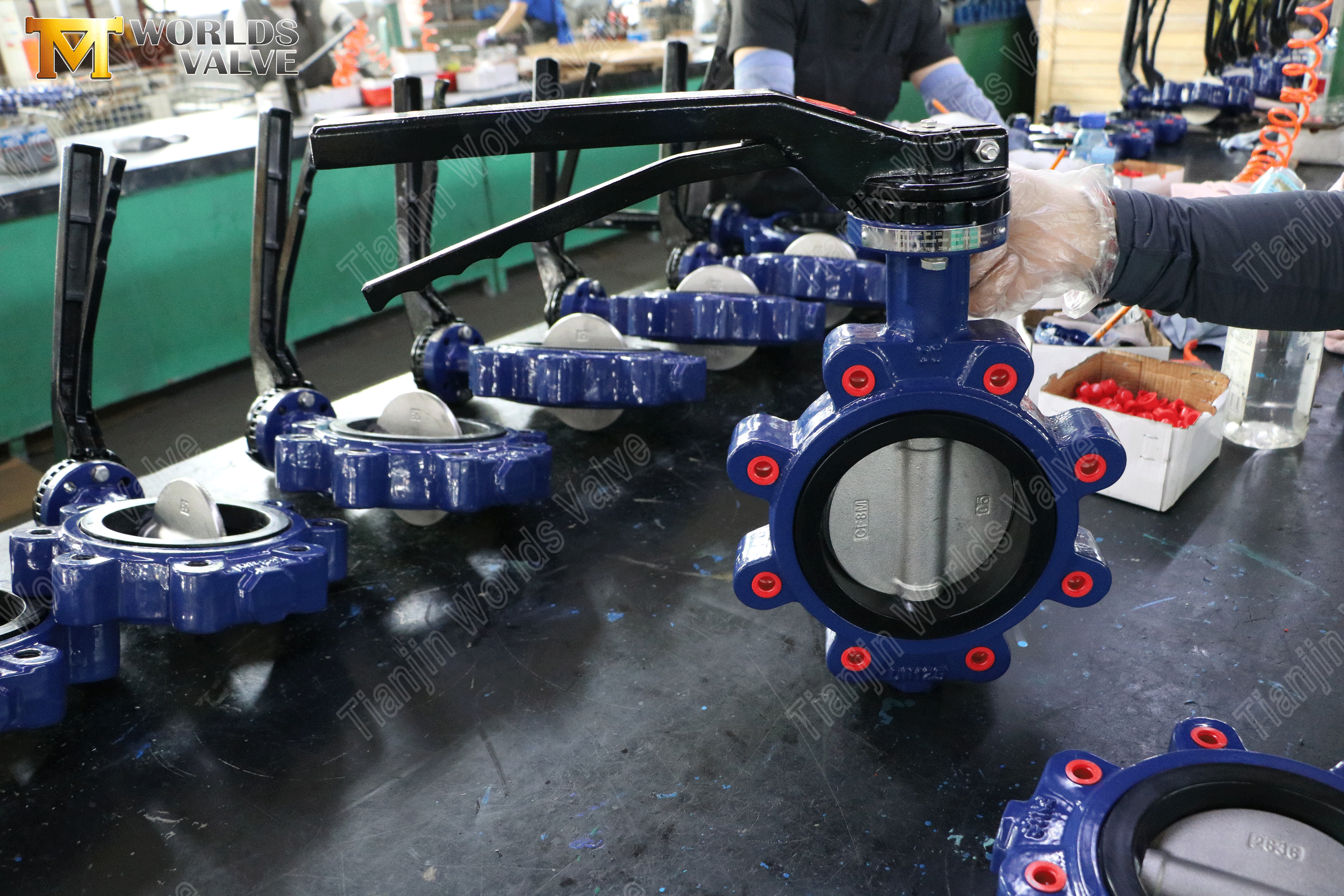

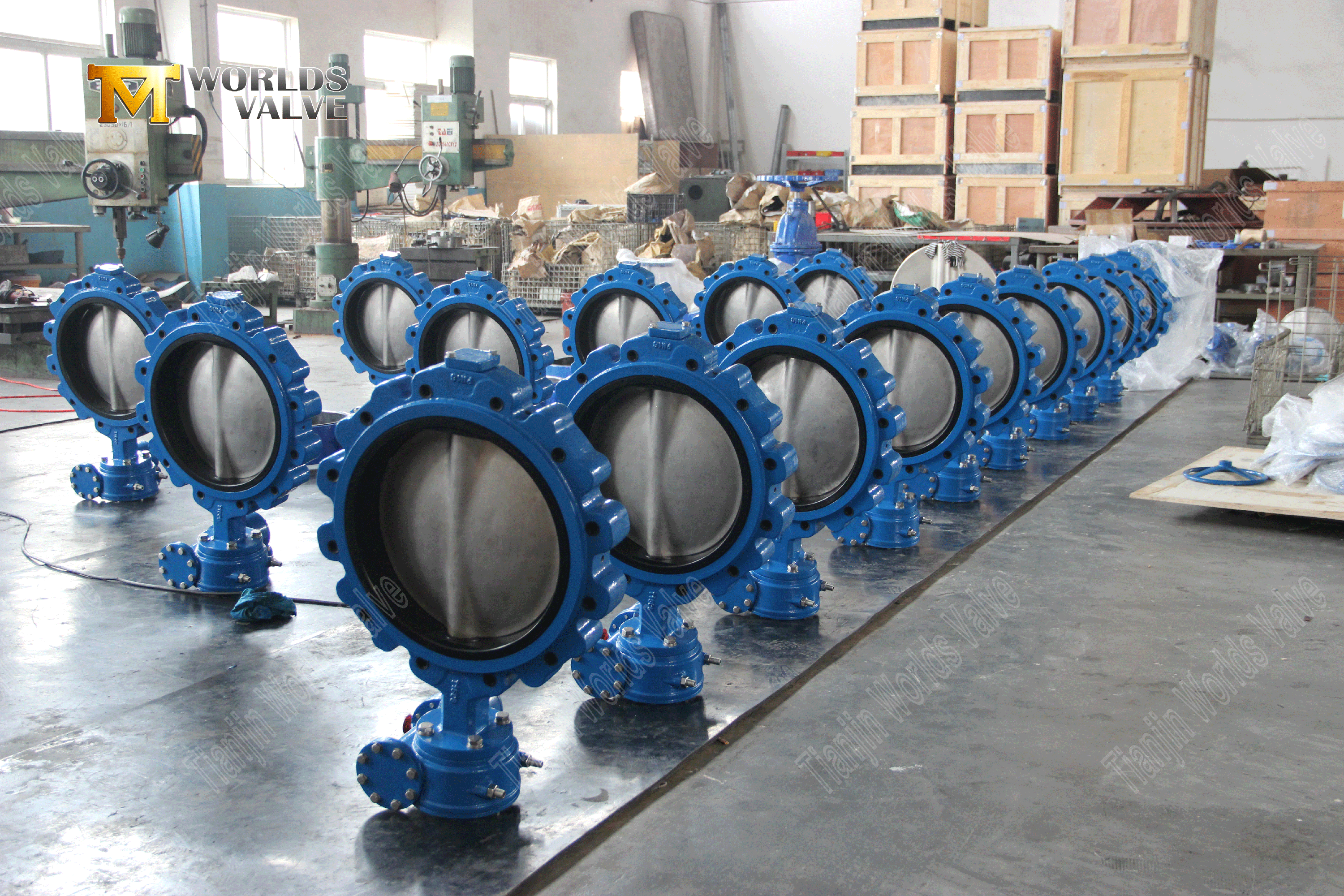

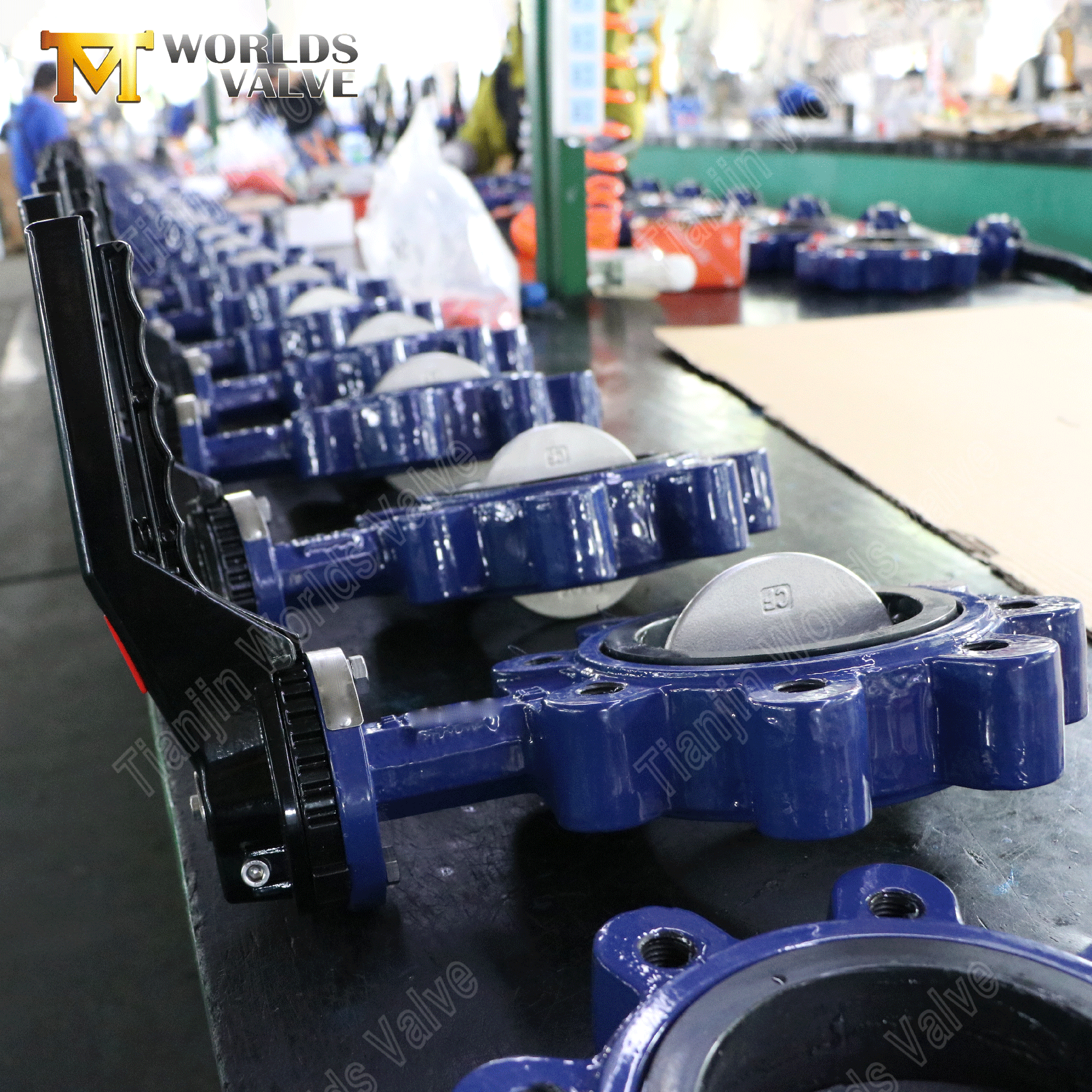

러그 버터플라이 밸브는 나사형 러그 설계로 구별되는 1/4회전 유량 제어 장치입니다. 즉, 밸브 본체 양쪽에 스레드형 인서트가 있어 각 측면에서 독립적으로 파이프 플랜지에 직접 볼트로 체결할 수 있습니다.
플랜지 사이에 끼어 있고 제거를 위해 완전히 분리해야 하는 웨이퍼 밸브와 달리 러그 설계는 막다른 서비스를 가능하게 합니다. 즉, 파이프라인의 한쪽에서 밸브를 제거하고 다른 쪽은 가압 상태로 작동할 수 있습니다. 따라서 유지 관리 격리, 파이프라인 유연성 및 가동 중지 시간 감소가 중요한 시스템에 선호되는 선택입니다.
이 모델은 강도와 내구성을 위한 DI(연성 철) 본체, 뛰어난 내식성을 위한 CF8M 스테인리스 스틸 디스크, 안정적인 밀봉을 위한 EPDM 시트, PN16(16bar) 등급의 가볍고 부드러운 수동 작동을 위한 알루미늄 핸들을 갖추고 있습니다. 알루미늄 핸들은 전체 밸브 무게를 줄이고 기존 주철 핸들의 부식 문제 없이 편안하고 인체공학적인 작동을 제공합니다.
19년 이상의 수출 경험을 보유한 직접 OEM/ODM 제조업체인 Tianjin Worlds Valve Co., Ltd.는 재료, 크기, 압력 등급, 플랜지 표준, 코팅 및 액추에이터 등 모두 고객의 정확한 사양에 맞춰 완전히 맞춤화 가능한 러그 버터플라이 밸브를 제공합니다. 당사의 제품은 50개 이상의 국가로 수출되며 ISO 9001(LRQA 인증), CE, UKCA, WRAS 및 ACS 인증을 받았습니다.
러그 버터플라이 밸브 | 연성 철체 | CF8M 디스크 | 알루미늄 손잡이 | PN16 | OEM 제조업체
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 공급업체

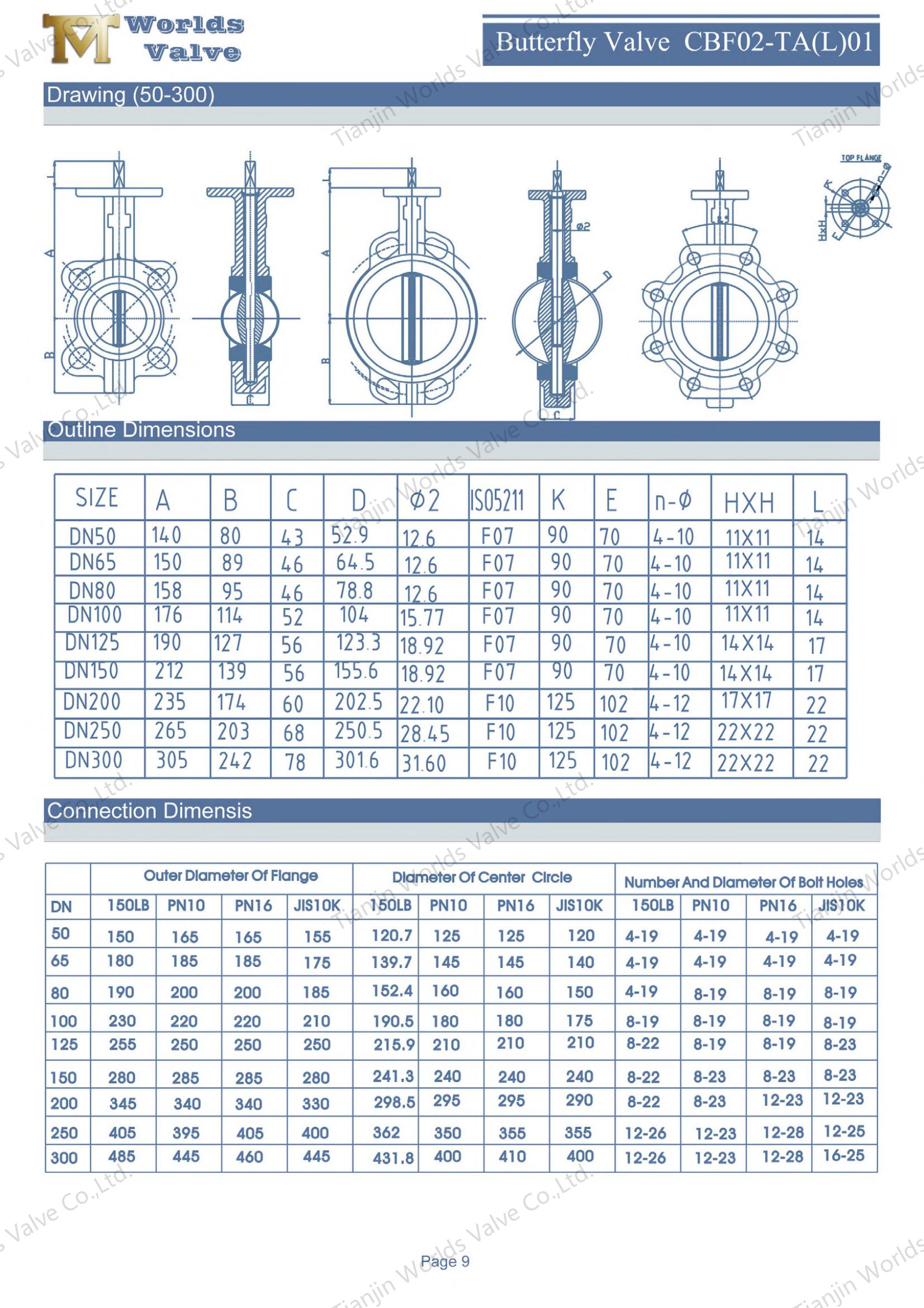

CBF02-TL01 - 상세 제품 정보
이 모델은 다음 매개변수로 구성됩니다. 아래 나열된 모든 항목은 귀하의 특정 요구 사항에 맞게 맞춤화할 수 있습니다.
매개변수 | 사양(본 모델) | 맞춤화 가능 |
본체 재질 | 연성이 있는 철 | 회주철(ASTM A126 클래스 B), WCB, CF8, CF8M, 듀플렉스, 슈퍼 듀플렉스 |
디스크 재질 | CF8M (AISI 316) | CF8(304), 연성철, 알루미늄 청동, 듀플렉스, PTFE 캡슐화 |
줄기 재료 | SS431 | SS304, SS420, SS316, 모넬 K500 |
시트 재질 | EPDM | NBR, Viton/FKM, PTFE, 하드 백업 시트(금속 지지) |
압력 등급 | PN16 | PN6, PN10; PN16; PN25; 150류; 300류; JIS 10K/16K |
크기 범위 | DN50–DN1200(2″–48″) | 요청 시 모든 중간 크기 제공 가능 |
연결 종료 | 러그 유형 | 이중 플랜지형, 웨이퍼형, 홈이 있는 끝단 |
코팅 | 에폭시 수지, 두께 250μm | 모든 RAL 색상, 맞춤형 두께, 부식 방지 코팅 |
상단 플랜지 | ISO 5211 | 다양한 액추에이터 인터페이스에 맞게 맞춤화 가능 |
작업 | 수동 | 전기식, 웜기어 OP 공압식, 유압식, 체인 휠 |
1. 러그형 설계 - 막다른 서비스 및 유지보수 격리
독립적인 파이프라인 장착 - 밸브 본체 양쪽에 나사형 러그가 있어 각 측면을 파이프 플랜지에 독립적으로 볼트로 고정할 수 있어 막다른 서비스가 가능합니다. 밸브는 파이프라인 끝에 설치하거나 유지 관리를 위해 섹션을 격리하는 데 사용할 수 있습니다.
단순화된 유지 관리 – 전체 파이프라인을 감압하거나 차단하지 않고도 밸브를 한쪽에서 제거할 수 있습니다. 이는 가동 중지 시간으로 인해 비용이 많이 드는 공장에서 중요한 이점입니다.
우수한 강성 – 러그 설계는 웨이퍼 유형보다 더 큰 구조적 강도를 제공하여 파이프 응력, 진동 및 열팽창을 견딜 수 있습니다.
양방향 씰링 – 양방향 흐름 방향에서 안정적인 차단 기능을 제공합니다.
2. 본체재질-연성철(GGG40/500-7)
고강도 – 400MPa 이상의 인장 강도와 250MPa 이상의 항복 강도를 제공하여 PN16 압력 서지에서도 안정적인 성능을 제공합니다.
탁월한 내충격성 - 구상 흑연 구조는 파손 없이 기계적 충격과 파이프라인 진동을 견딜 수 있는 탁월한 인성을 제공합니다.
부식 방지 – 표준 에폭시 코팅(최소 250μm)과 결합하여 본체는 물, 폐수 및 일반 산업 서비스에 대한 부식을 방지합니다.
3. 디스크 재질 – CF8M 스테인리스 스틸(AISI 316)
우수한 내식성 -CF8M은 특히 염화물 환경, 해수 및 공격적인 매체에서 구멍 및 틈새 부식에 대한 탁월한 저항성을 제공합니다.
광범위한 화학적 호환성 – 물, 폐수, 약한 화학 물질, 산 및 알칼리에 적합합니다.
긴 서비스 수명 – CF8M의 부식 방지 특성은 열악한 환경에서도 서비스 수명을 연장하여 교체 빈도와 유지 관리 비용을 줄입니다.
4. 시트 재질 – EPDM
우수한 내수성 -EPDM은 물, 증기 및 실외 기후에 대한 탁월한 저항성을 제공하므로 물 공급, 폐수 및 HVAC 응용 분야에 이상적입니다.
우수한 화학적 저항성 – 희석된 산, 알칼리 및 염소와 오존을 포함한 광범위한 수처리 화학물질에 저항합니다.
넓은 온도 범위 - -20°C ~ +120°C에서 밀봉 특성을 유지합니다.
완벽한 차단 – 안정적인 양방향 밀봉을 제공하여 두 흐름 방향에서 누출이 전혀 발생하지 않도록 보장합니다.

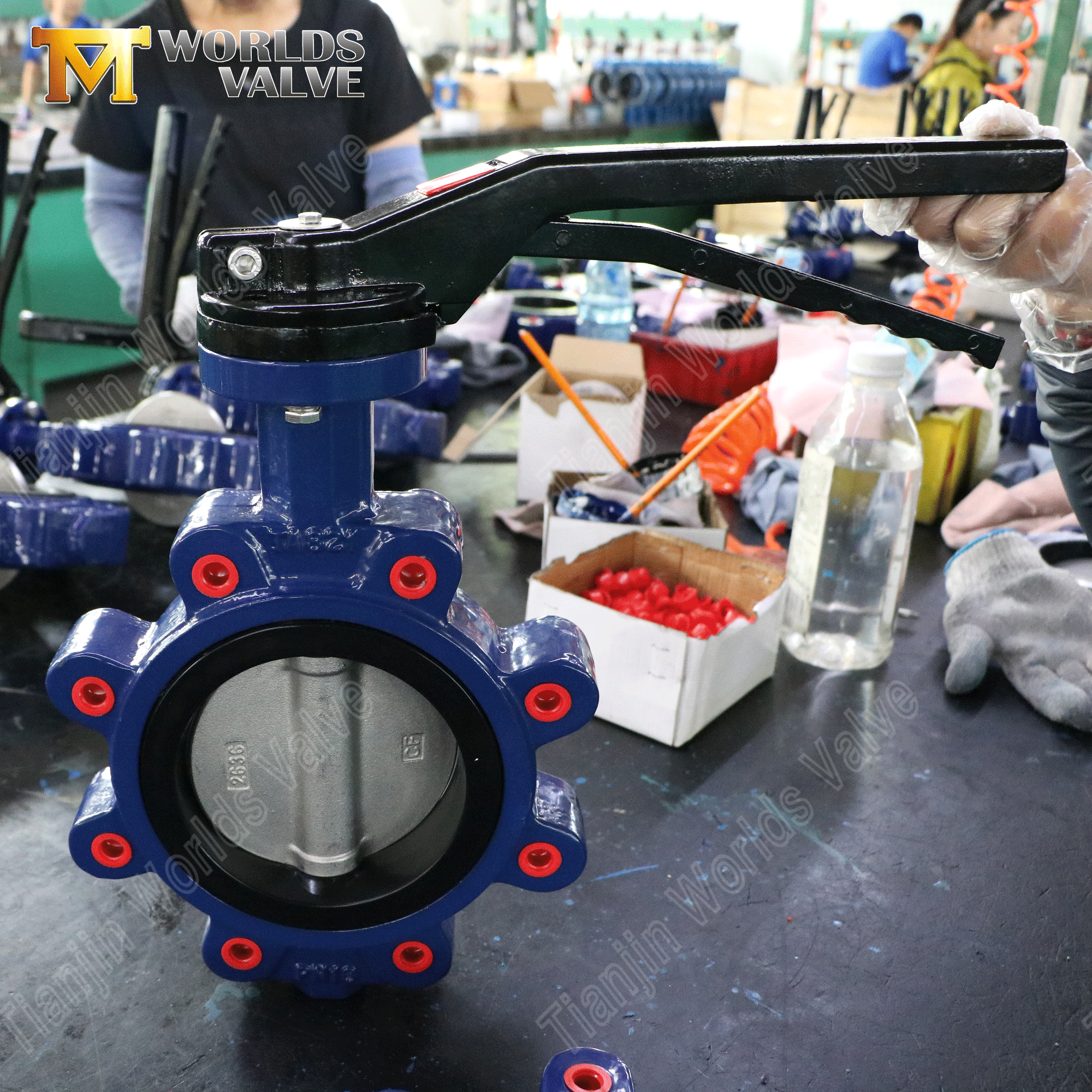

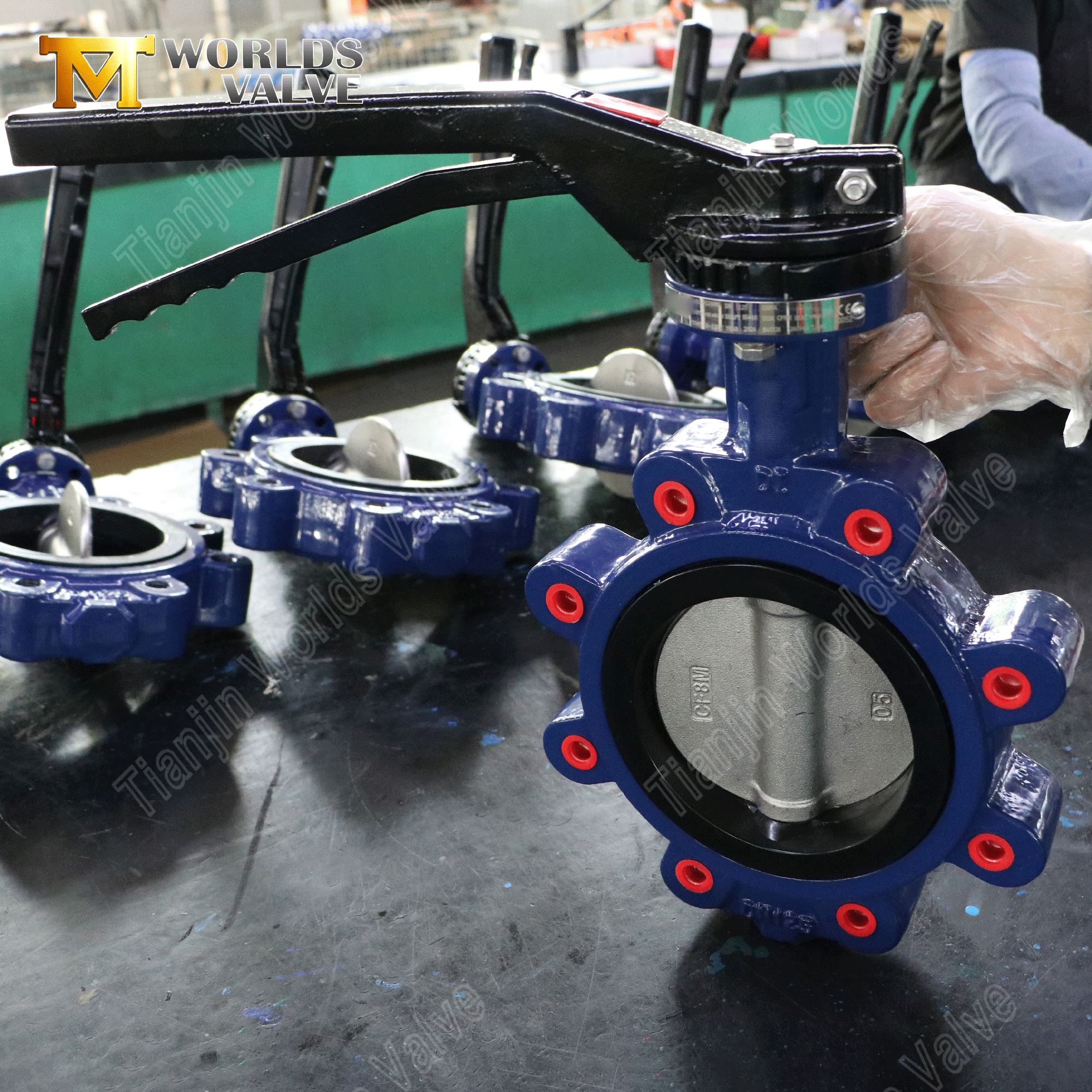

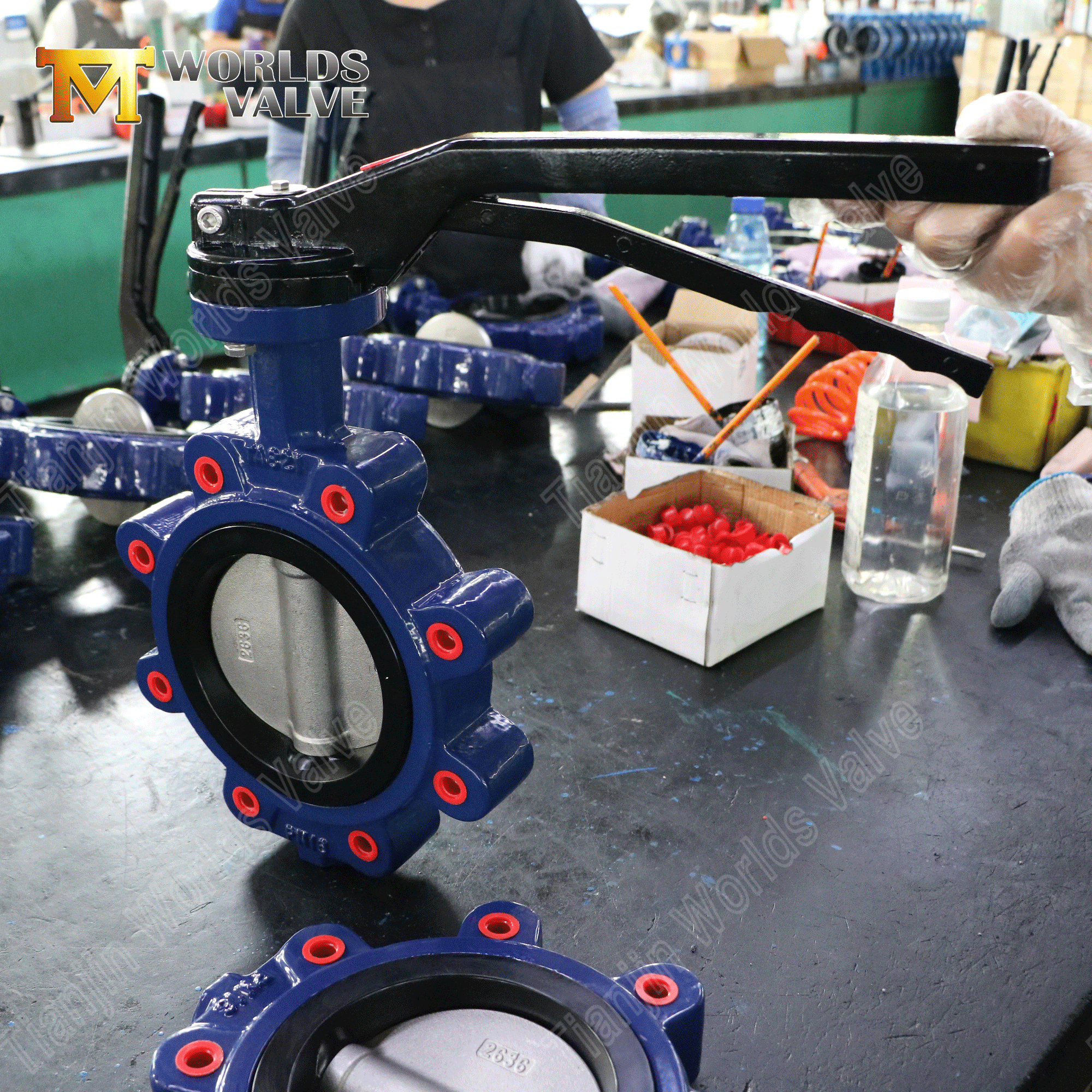

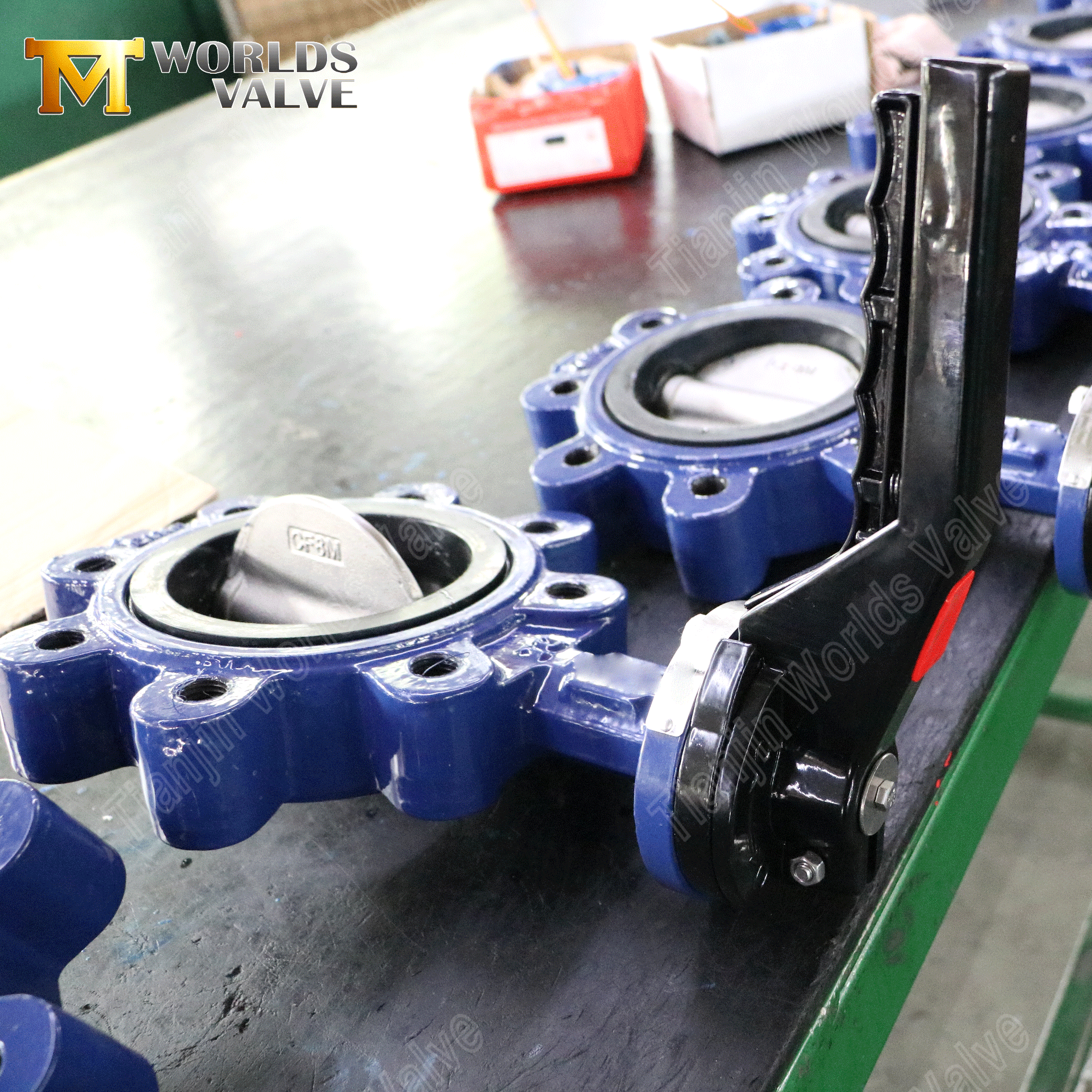

5. 알루미늄 손잡이 - 가볍고 인체공학적입니다.
무게 감소 – 알루미늄은 주철 또는 연철 핸들보다 훨씬 가벼워서 전체 밸브 무게를 줄이고 설치 및 작동을 더 쉽게 만듭니다.
부식 방지 - 알루미늄은 자연적으로 부식에 저항하는 보호 산화물 층을 형성하므로 실외 및 습한 환경에 적합합니다.
인체공학적 디자인 - 매끄러운 표면과 균형 잡힌 디자인으로 장시간 사용 후에도 편안한 그립감과 손쉬운 작동이 가능합니다.
잠금 플레이트 포함 - 핸들에는 위치 잠금을 위한 잠금 플레이트가 있어 우발적인 작동을 방지하고 안전한 유지 관리를 보장합니다.
6. ISO 5211 상단 플랜지 – 자동화 준비 완료
모든 러그 버터플라이 밸브에는 표준 ISO 5211 상단 플랜지가 있어 다양한 작동 방법에 대한 보편적인 호환성을 제공합니다.
핸드 레버 - 잠금 플레이트를 사용한 빠른 수동 온오프 제어(이 모델의 표준)
기어 작동기 - 개폐 표시기를 갖춘 자동 잠금 장치(대형 크기)
전동 액추에이터 – 4~20mA 피드백을 갖춘 온-오프 또는 변조 유형
공압식 액츄에이터 - 이중 작동 또는 스프링 리턴(고장 방지) 설계
유압 액츄에이터 – 높은 토크, 해저 또는 폭발성 환경
DI 본체, CF8M 디스크, EPDM 시트 및 알루미늄 핸들이 포함된 러그 버터플라이 밸브는 다양한 산업 분야에서 신뢰를 받고 있습니다.
물 공급 및 분배 – 시립 수도 본관, 펌프장, 분배 네트워크.
폐수 처리 – 하수관, 처리장, 폐수 시스템.
HVAC 시스템 – 냉수, 온수, 냉각탑 시스템.
산업 공정 – 일반 산업용 수관, 냉각수, 공정 유체.
화재 예방 – 방화관, 스프링클러 시스템, 대홍수 시스템.
관개-농업 및 조경 관개 시스템.
신뢰할 수 있는 품질. 당사의 ISO 9001:2015 인증은 세계에서 가장 존경받는 인증 기관 중 하나인 LRQA에서 발행합니다. 모든 밸브에는 재료 인증서와 압력 테스트 보고서가 함께 제공됩니다. 예외는 없습니다.
러그 밸브 전문가. 우리는 전 세계적으로 물, 산업 및 도시 프로젝트를 위한 러그 버터플라이 밸브 제조에 대한 광범위한 경험을 보유하고 있습니다.
알루미늄 핸들 장점. 당사의 알루미늄 핸들은 밸브 무게를 줄이고 부식에 강하므로 무게가 중요한 실외 설치 및 응용 분야에 이상적입니다.
전체 사용자 정의. 재질, 크기, 압력 등급, 플랜지 표준(ANSI, DIN, JIS, BS), 코팅(모든 RAL 색상), 액추에이터 등 모두 귀하의 사양에 맞춰 제공됩니다.
19년 이상의 수출 경험. 유럽, 미주, 중동, 동남아시아 등 50개 이상의 국가에 원활한 물류 및 애프터 서비스 지원을 제공합니다.
100% 추적성. 모든 주문에 대해 재료 인증서 및 압력 테스트 보고서가 제공됩니다. 예외는 없습니다.
빠른 처리. 전담 프로젝트 관리자 일반적인 리드타임은 15~40일입니다. 천진 공장 견학을 환영합니다.
알루미늄 핸들이 포함된 PN16 구성, 다양한 크기, 자동화된 작동 또는 대규모 프로젝트를 위한 전체 밸브 패키지가 필요한 경우 당사는 귀하의 사양에 맞게 제작할 준비가 되어 있습니다.
귀하의 요구 사항을 보내주십시오:
필요한 크기 및 압력 등급
미디어 유형 및 작동 온도
선호하는 소재 조합(바디/디스크/시트)
액추에이터 유형(수동, 기어, 전기, 공압, 유압)
플랜지 표준 및 드릴링(ANSI, DIN, JIS, BS)
코팅 색상(모든 RAL)
목표수량 및 도착항
우리 팀은 견적 및 엔지니어링 제안을 통해 24시간 이내에 응답할 것입니다.

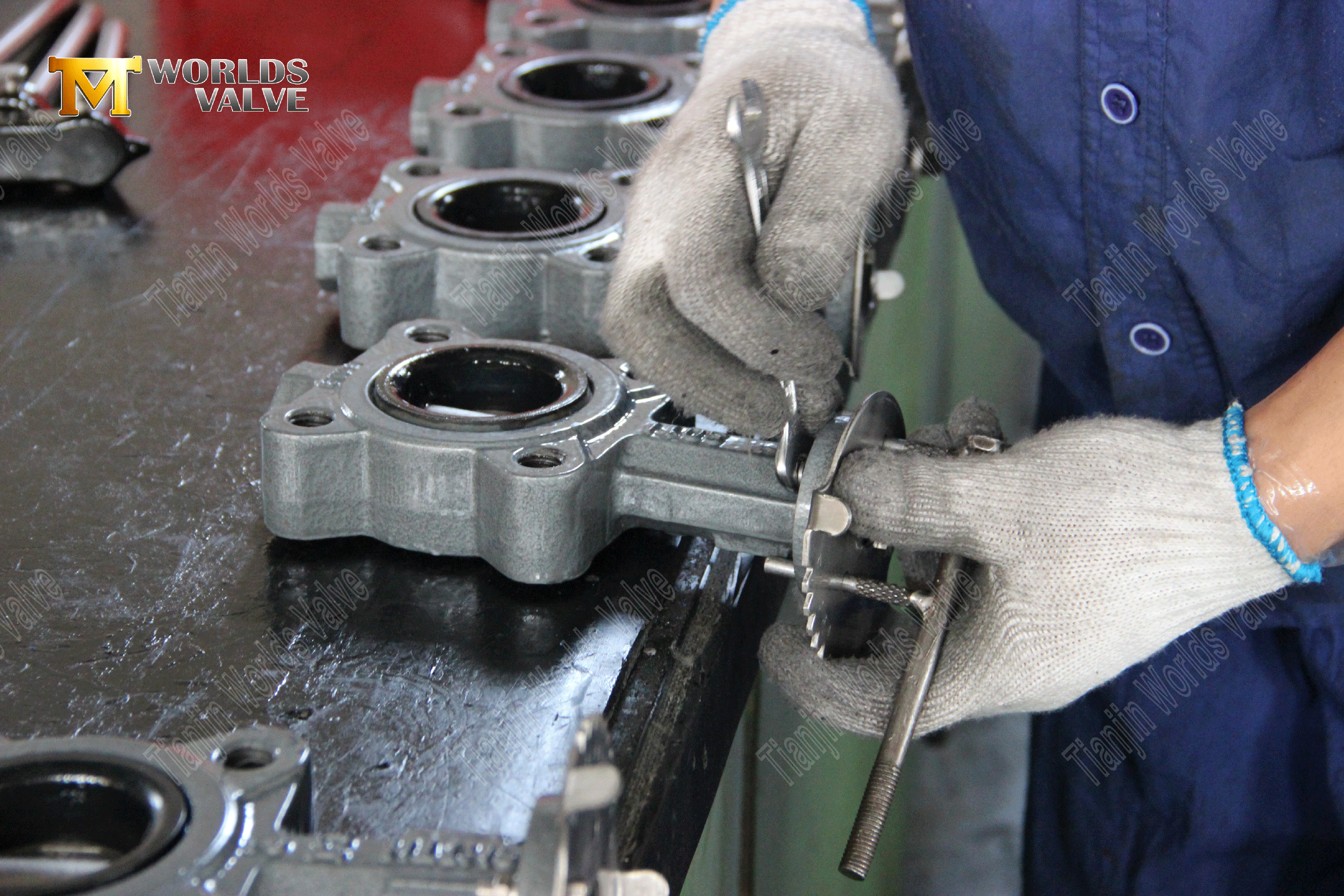

공장 방문을 환영합니다. 중국 천진에서 당사가 어떻게 밸브를 제조하는지 확인해 보세요.
지금 연락하셔서 함께 밸브를 만들어 보세요.
