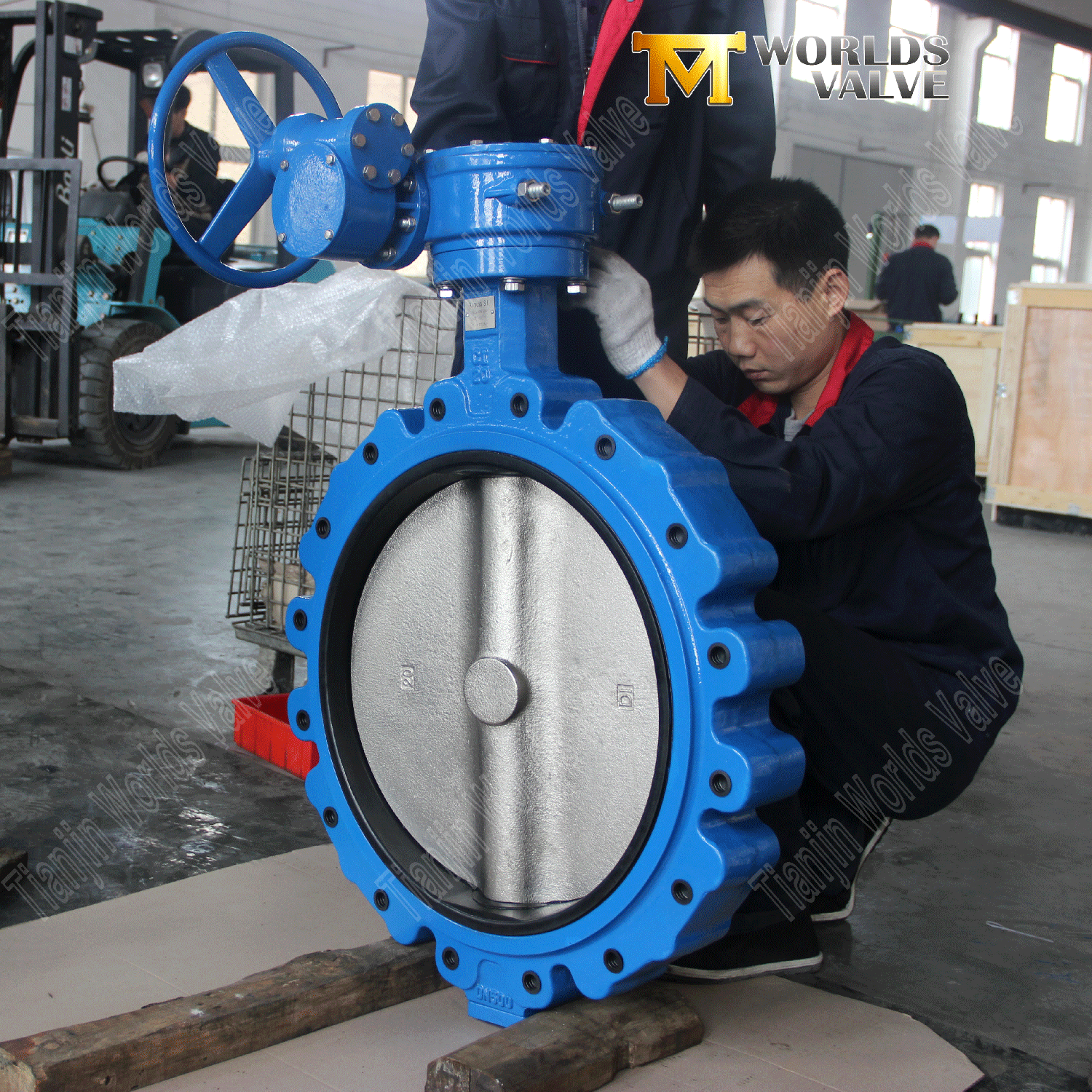

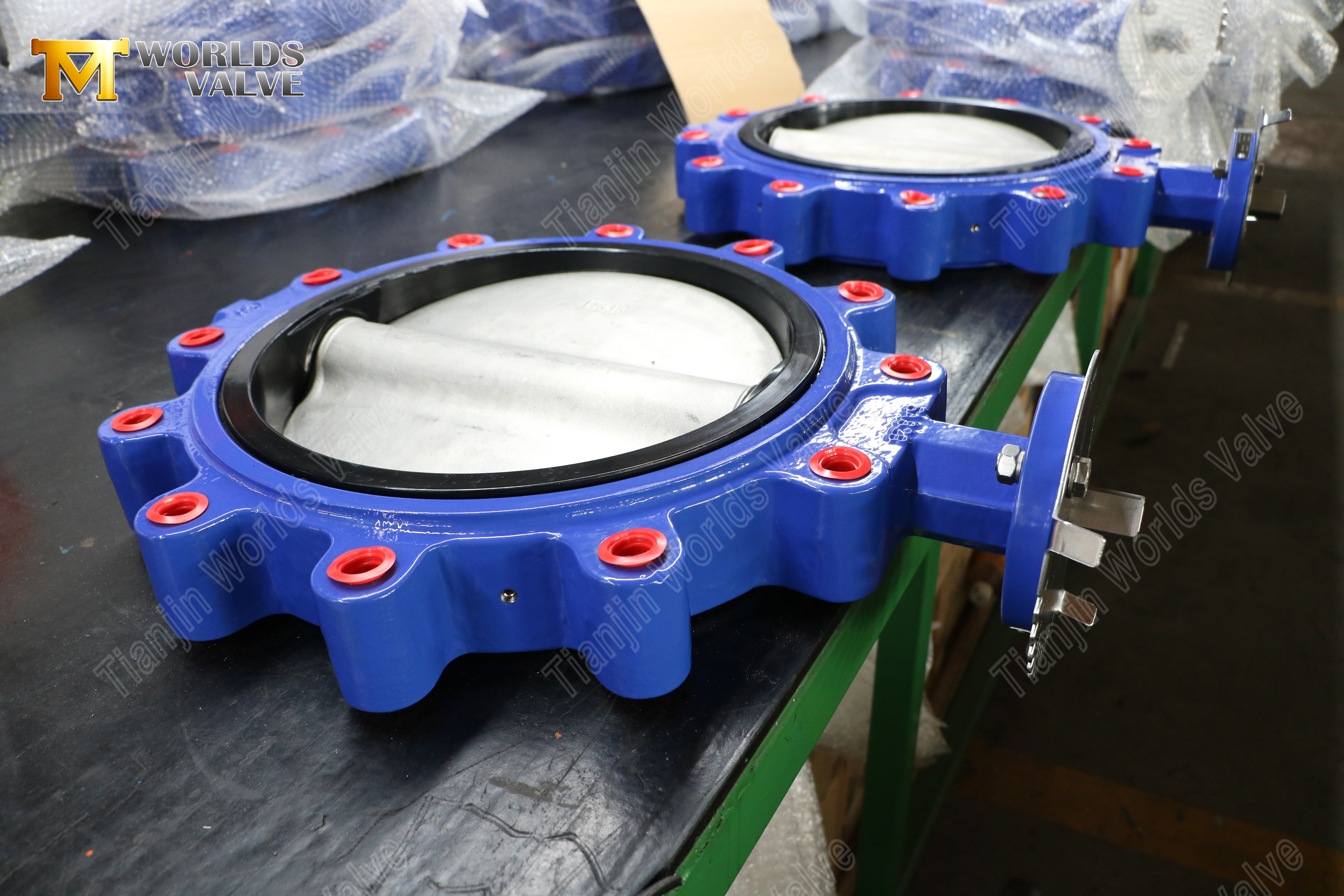

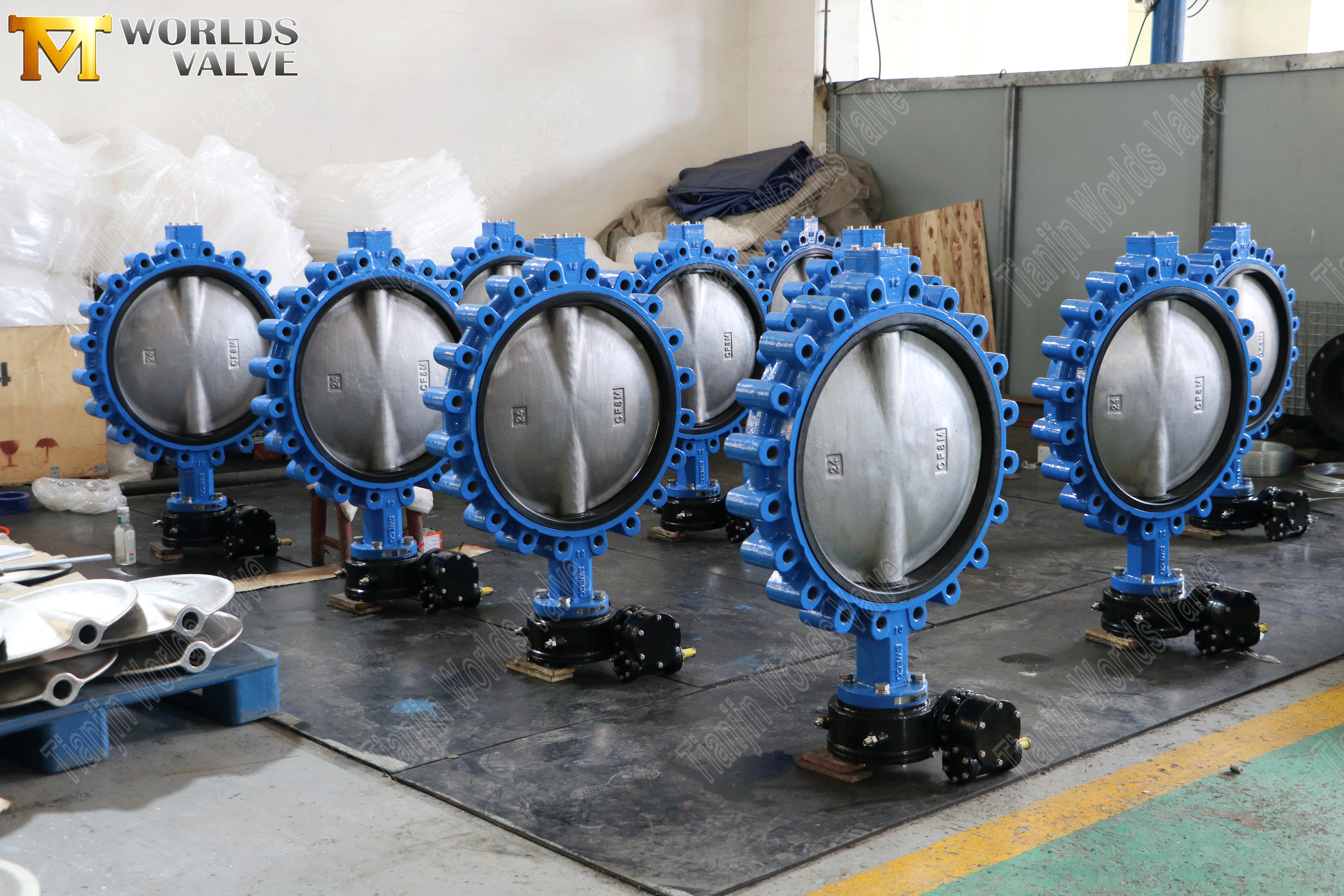

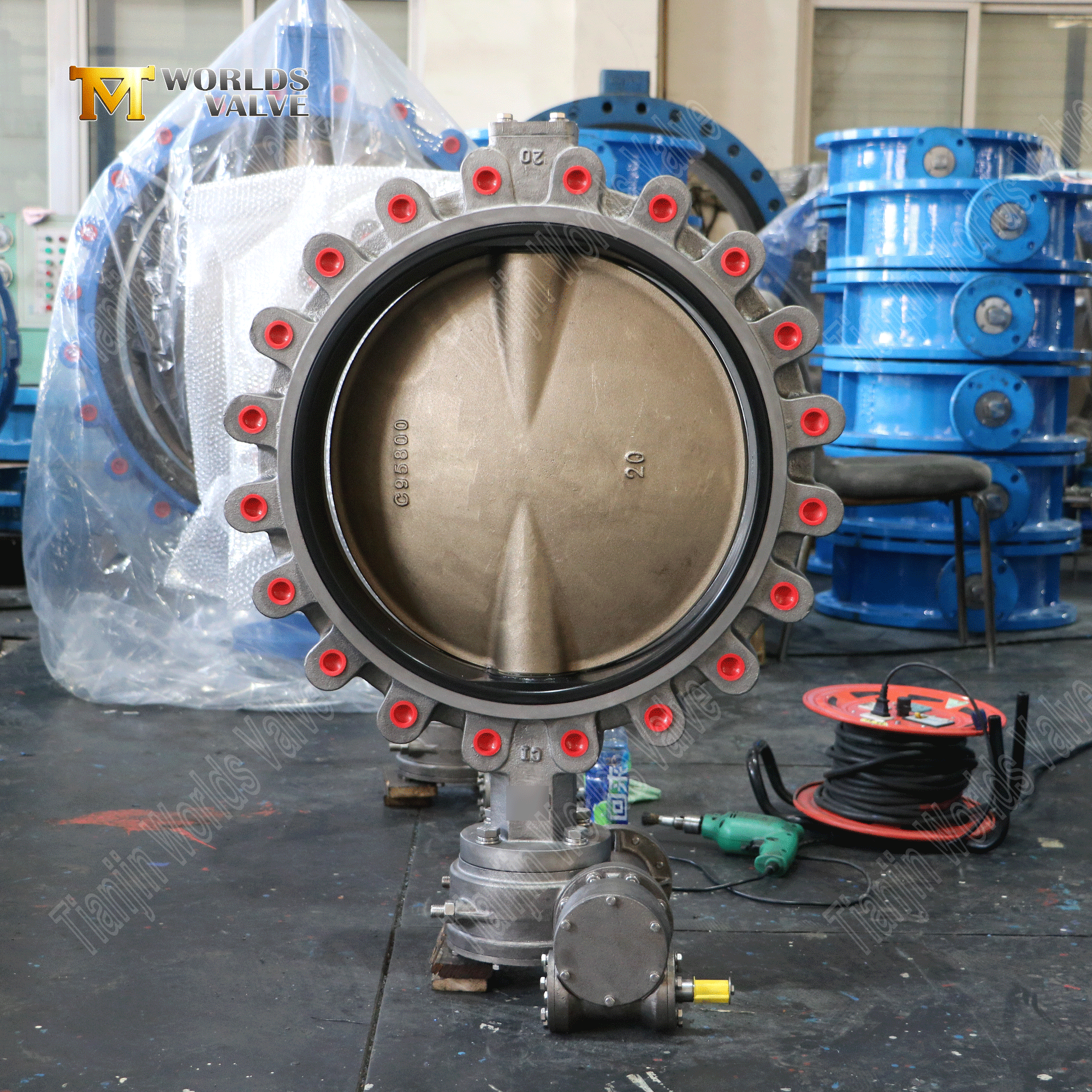

러그 버터플라이 밸브는 본체 양쪽에 나사산 인서트가 있는 1/4회전 유량 제어 장치로, 각 측면을 파이프 플랜지에 독립적으로 볼트로 고정할 수 있습니다. 이 설계는 막다른 서비스를 가능하게 합니다. 파이프라인의 한쪽에서 밸브를 제거하고 다른 쪽은 가압 상태를 유지하여 유지 관리 격리를 더 빠르고 안전하게 할 수 있습니다.
이 12인치 모델은 연성철 본체, 우수한 내부식성을 위한 CF8M 스테인리스 스틸 디스크, 오일 및 연료 서비스에서 안정적인 밀봉을 위한 NBR 시트, 강력한 토크 전달을 위한 SS420 스템을 갖추고 있습니다. NBR 시트는 이 밸브를 EPDM이 저하되는 탄화수소, 오일 및 연료가 포함된 매체에 특히 적합하게 만듭니다.
15년 이상의 수출 경험을 보유한 직접 OEM/ODM 제조업체인 Tianjin Worlds Valve Co., Ltd.는 재료, 크기, 압력 등급, 플랜지 표준, 코팅 및 액추에이터를 정확한 요구 사항에 맞게 맞춤화합니다. 제품은 50개 이상의 국가로 수출되며 ISO 9001(LRQA 인증), CE, UKCA, WRAS 및 ACS 인증을 받았습니다.
러그 버터플라이 밸브 | NBR 시트 | DI 바디 | CF8 M 디스크 | OEM 제조업체
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 공급업체

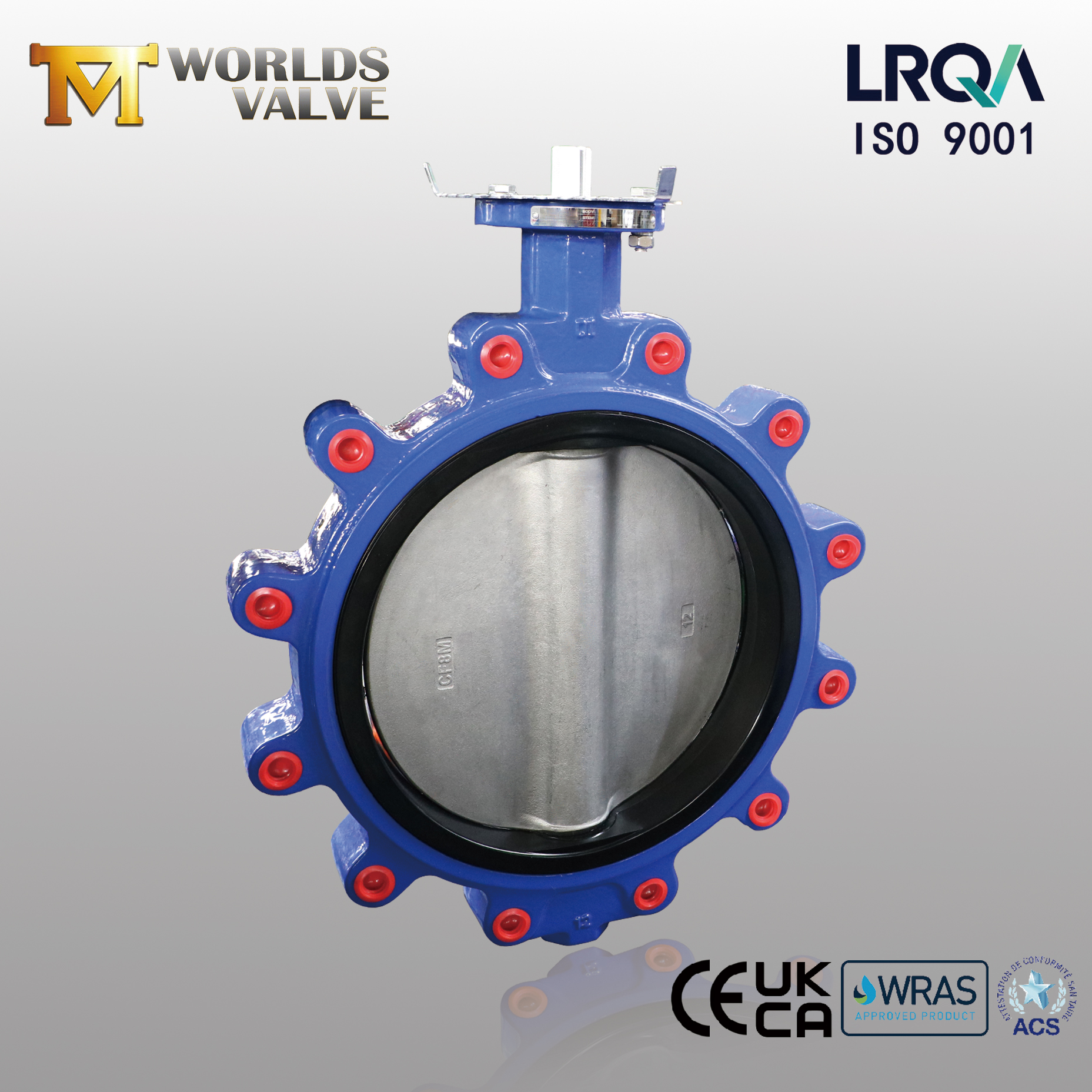

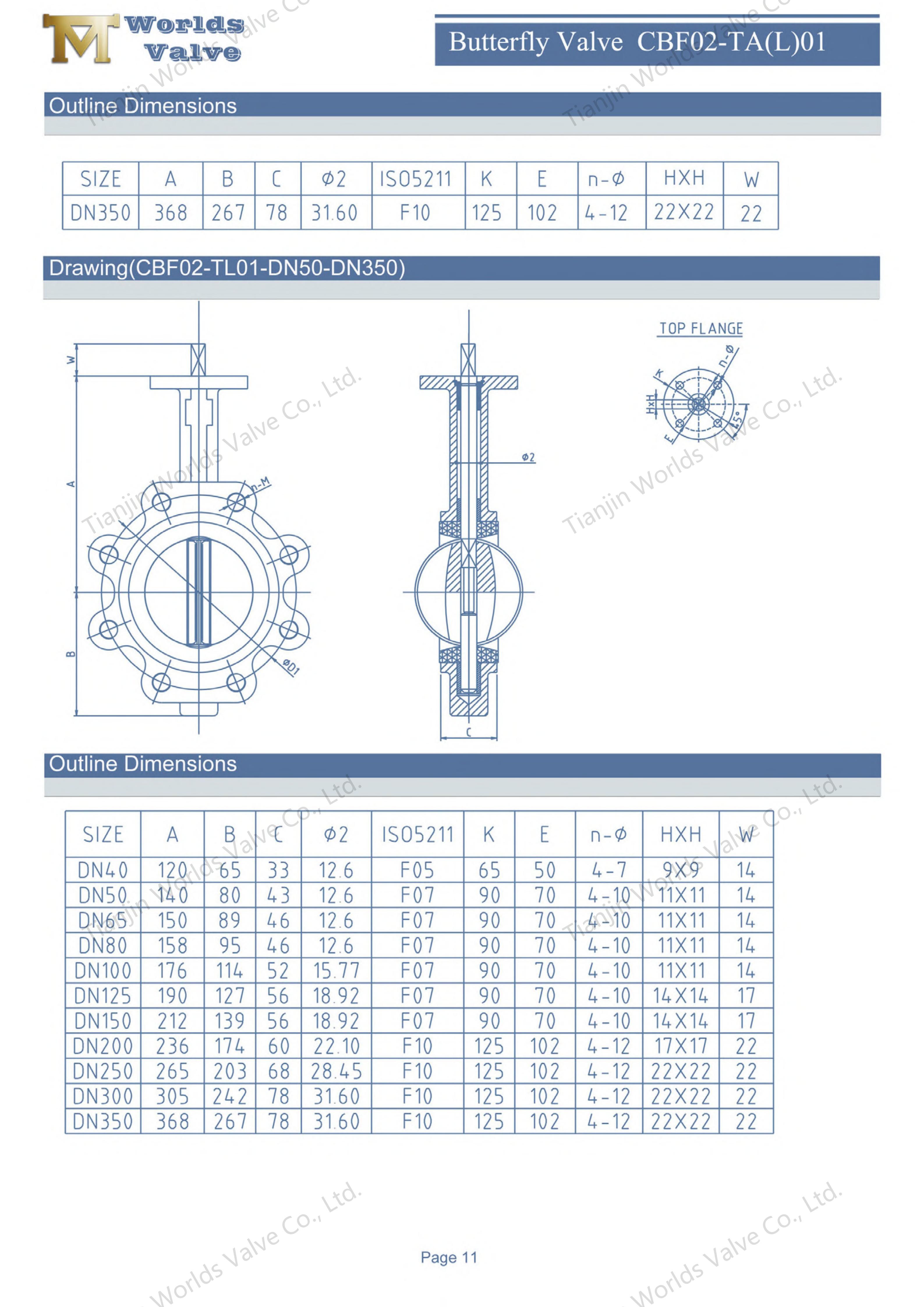

CBF02-TL01 - 상세 제품 정보
이 모델은 다음 매개변수로 구성됩니다. 아래 나열된 모든 항목은 귀하의 특정 요구 사항에 맞게 맞춤화할 수 있습니다.
매개변수 | 사양(본 모델) |
밸브 종류 | 러그 버터플라이 밸브 |
크기 | 12인치(DN300) |
본체 재질 | 연성이 있는 철 (GGG40/500-7) |
디스크 재질 | CF8M 스테인리스강(AISI 316) |
시트 재질 | NBR(니트릴 고무) |
줄기 재료 | SS420 스테인레스 스틸 |
연결 종료 | 러그 유형 |
상단 플랜지 | ISO 5211 (고객의 요구에 따라) |
코팅 | 에폭시 수지(모든 RAL 색상, 표준 최소 250μm) |
디자인 표준 | EN 593 / API 609 |

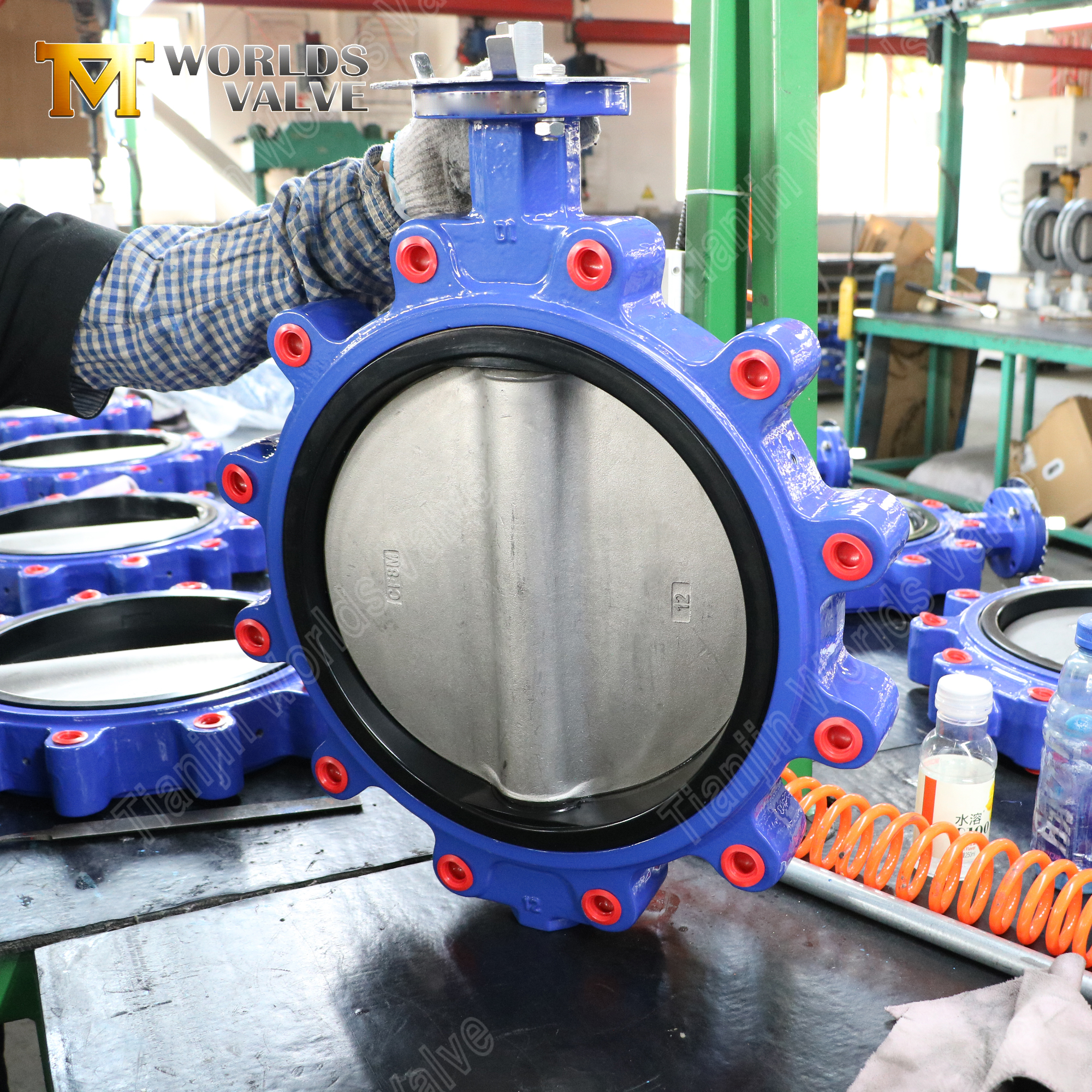

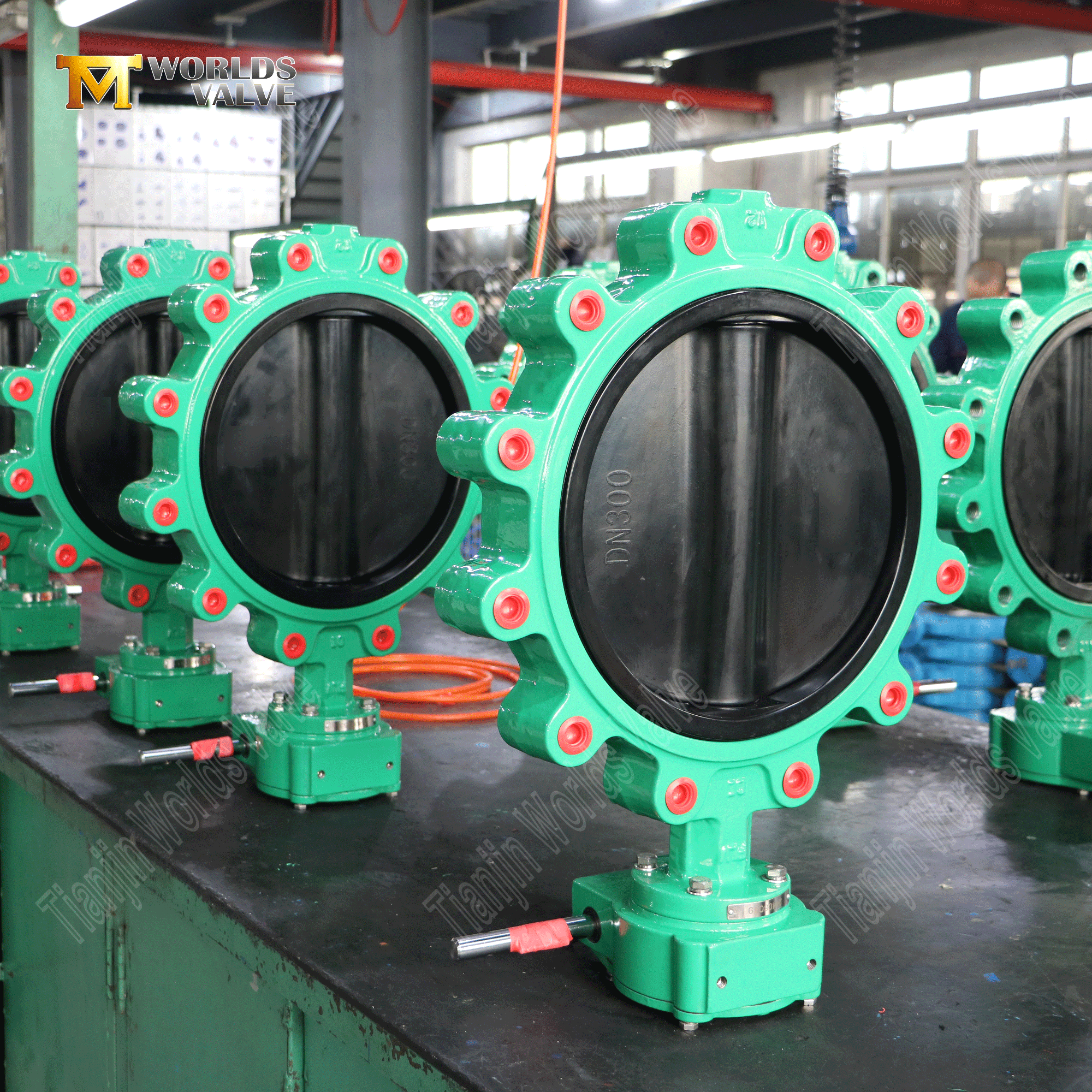

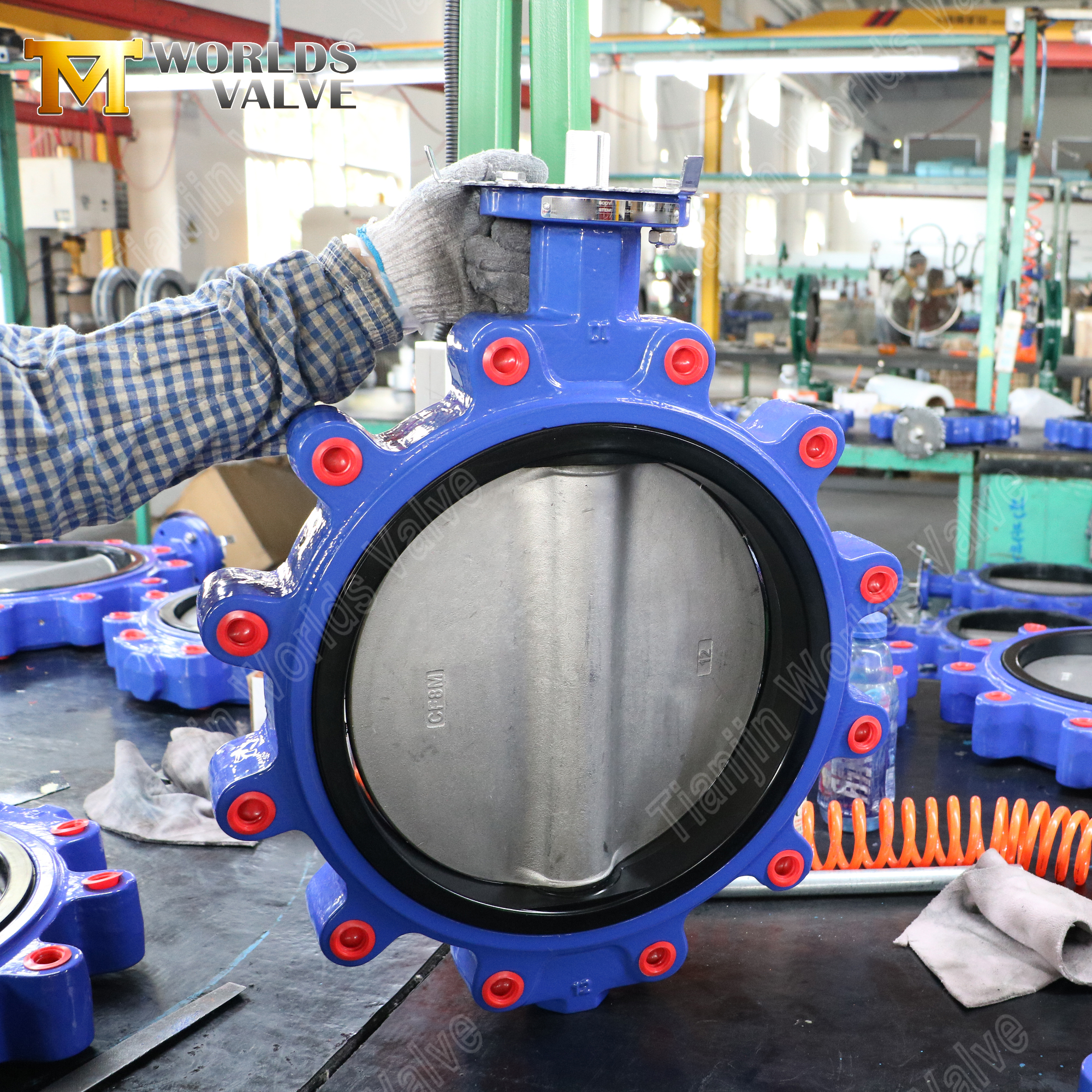

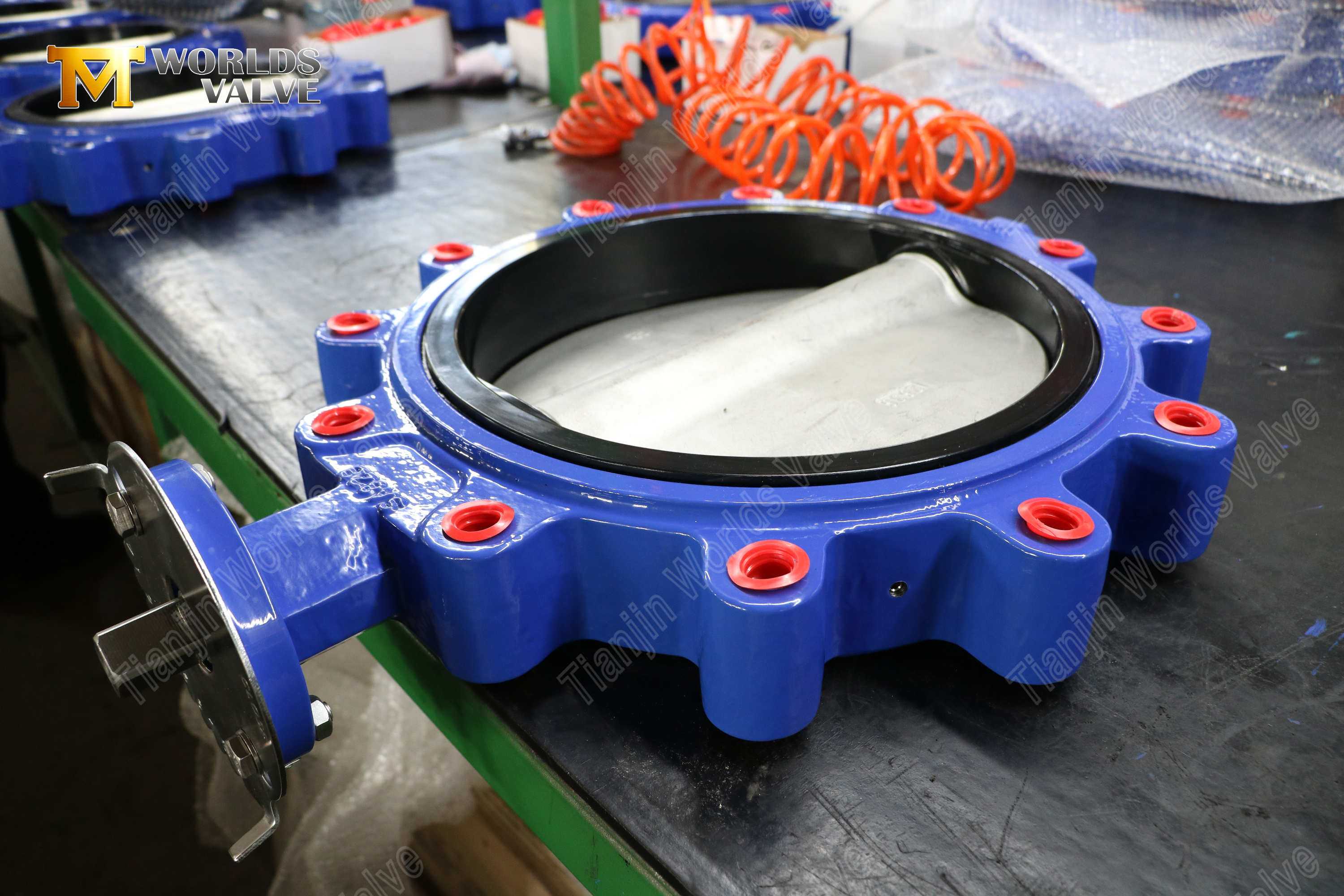

1. 러그형 설계 - 막다른 서비스 및 유지보수 격리
독립적인 볼트 체결 – 양쪽에 나사형 러그가 있어 각 플랜지를 별도로 볼트로 체결할 수 있어 파이프라인을 완전히 중단하지 않고도 막다른 서비스와 격리된 유지 관리가 가능합니다.
우수한 강성 - 러그 설계는 웨이퍼 유형보다 파이프 응력, 진동 및 열팽창을 더 잘 견딥니다.
간편한 정렬 – 최종 볼트를 조이기 전에 밸브를 중앙에 정렬하고 정렬할 수 있어 설치 시간이 단축됩니다.
2. 본체 재질-연성철(GGG40)
고강도 – 인장 강도 ≥400 MPa, 압력 서지에서도 안정적입니다.
충격 저항 - 구상 흑연 구조는 기계적 충격과 진동을 견뎌냅니다.
부식 방지 - 에폭시 코팅(최소 250μm)은 물과 산업 환경에서 외부 부식을 방지합니다.
3. 디스크 재질 – CF8M 스테인리스 스틸(AISI 316)
우수한 내식성 - 특히 염화물 환경에서 구멍 및 틈새 부식에 대한 저항성이 뛰어납니다.
폭넓은 화학적 호환성 – 물, 약한 화학물질, 산 및 알칼리에 적합합니다.
긴 서비스 수명 – 공격적인 매체에서 밸브 수명을 연장하고 교체 빈도를 줄입니다.
4. 시트 재질 – NBR(니트릴 고무)
탁월한 오일 및 연료 저항성 – NBR은 광유, 그리스 및 탄화수소 연료를 견딜 수 있도록 특별히 제조되어 오일 처리 및 석유화학 시스템에 이상적입니다.
우수한 내마모성 - 작은 입자와 빈번한 사이클링으로 인한 마모를 견딥니다.
넓은 온도 범위 - -20℃ ~ +100℃에서 밀봉을 유지합니다.
완벽한 차단 – 오일, 연료 및 일반 산업 서비스를 위한 안정적인 양방향 밀봉.
5. 스템 재질 – SS420 스테인레스 스틸
고강도 - 신뢰할 수 있는 토크 전달을 위해 인장 강도가 높은 마르텐사이트 스테인리스강입니다.
내마모성 - 경화된 표면은 반복적인 사이클링 중에 마모 및 프레팅을 방지합니다.
분출 방지 설계 – 고정 메커니즘은 압력 서지 시 우발적인 스템 배출을 방지합니다.
6. ISO 5211 상단 플랜지 – 자동화 준비 완료
표준화된 인터페이스 - 핸드 레버, 기어 작동기, 전기, 공압 또는 유압 액추에이터를 수용합니다.
손쉬운 업그레이드 – 밸브 본체를 교체하지 않고도 작동 방법을 변경할 수 있습니다.
NBR 시트, DI 본체, CF8M 디스크가 포함된 러그 버터플라이 밸브는 다양한 산업 분야에서 신뢰를 받고 있습니다.
산업 | 애플리케이션 |
석유 및 가스 | 연료 라인, 윤활 시스템, 석유화학 처리 |
석유화학 | 석유 기반 매체를 사용한 정제, 공정 라인 |
산업 가공 | 냉각수, 공정 유체, 유압 시스템 |
해양 및 해양 | 연료 이송, 빌지 시스템, 엔진 냉각 |
발전 | 연료유 시스템, 냉각수 회로 |
수처리 | 일반 절연(내유성 시트가 선호되는 경우) |
모든 러그 버터플라이 밸브는 LRQA 감사 ISO 9001:2015 인증 시설에서 엄격한 품질 관리를 거칩니다.
EN 12266 또는 API 598에 따라 100% 압력 테스트(쉘 및 시트).
승인된 도면에 대한 치수 검사.
추적 가능한 밀 테스트 인증서(MTC)를 통한 재료 검증.
인증:
ISO 9001:2015 – 품질 관리 시스템(LRQA 인증)
CE-EU 안전 규정 준수
UKCA-UK 적합성 평가
WRAS-UK 식수 승인(요청 시 제공)
ACS–프랑스 건강 증명서(요청 시 이용 가능)
신뢰할 수 있는 품질. LRQA ISO 9001:2015 인증을 받았습니다. 모든 밸브에는 재료 인증서와 압력 테스트 보고서가 함께 제공됩니다.
NBR 좌석 전문 기술. NBR 시트는 EPDM이 실패할 수 있는 석유, 연료 및 탄화수소 서비스용으로 제작되었습니다. 귀하의 미디어에 적합한 시트 소재를 매치해 드립니다.
러그 밸브 전문가. 전 세계적으로 석유, 가스 및 산업 프로젝트를 위한 러그 버터플라이 밸브 제조 경험이 풍부합니다.
전체 사용자 정의. 재료, 크기, 압력 등급, 플랜지 표준(ANSI, DIN, JIS, BS), 코팅, 액추에이터 등 모두 귀하의 사양에 맞춰져 있습니다.
19년 이상의 수출 경험. 유럽, 미주, 중동, 아시아 태평양 전역의 50개 이상의 국가에 서비스를 제공합니다.
100% 추적성. 모든 주문에 재료 인증서 및 압력 테스트 보고서가 제공됩니다.
빠른 처리. 전담 프로젝트 관리자 일반적인 리드타임은 20~30일입니다. 천진 공장 견학을 환영합니다.
NBR 시트가 포함된 12인치 구성, 다른 크기 또는 완전 맞춤형 디자인이 필요하다면 당사는 귀하의 사양에 맞게 제작할 준비가 되어 있습니다.
귀하의 요구 사항을 보내주십시오:
필요한 크기 및 압력 등급
미디어 유형 및 작동 온도
선호하는 소재 조합(바디/디스크/시트/스템)
액추에이터 유형(수동, 기어, 전기, 공압, 유압)
플랜지 표준 및 드릴링(ANSI, DIN, JIS, BS)
코팅 색상(모든 RAL)
목표수량 및 도착항
우리 팀은 견적 및 엔지니어링 제안을 통해 24시간 이내에 응답할 것입니다.
