CBF01-TL01
OEM | ODM | WDS
| 수량： | |
|---|---|
Tianjin Worlds 러그 버터플라이 밸브는 에폭시 코팅이 된 연성 철(GGG40) 본체, CF8M(AISI 316) 스테인리스 스틸 디스크, SS416 스테인리스 스틸 스템, PN16(16bar) 서비스 등급의 NBR(니트릴 고무) 시트를 특징으로 합니다. 나사형 인서트가 있는 러그 스타일 본체는 막다른 서비스를 가능하게 하여 밸브를 파이프라인 플랜지에 직접 볼트로 고정하고 한쪽에서 전체 정격 압력을 견딜 수 있도록 하여 격리, 유지 관리 차단 및 향후 라인 확장에 이상적입니다. CF8M 디스크는 공식 및 염화물 부식에 대한 탁월한 저항성을 제공하는 반면, 경화 SS416 스템은 안정적인 토크 전달을 위해 높은 강도와 내마모성을 제공합니다. NBR 시트는 –20℃ ~ +100℃ 내에서 우수한 오일, 연료 및 그리스 저항성을 갖춘 기밀 밀봉을 보장하지만 실외 UV/오존 노출 또는 강한 산/염기에는 적합하지 않습니다. DN50부터 DN2000까지 사용 가능한 이 밸브는 액추에이터 직접 장착을 위한 ISO 5211을 준수하며 수처리, 오일 및 가스, 연료 처리 및 신뢰할 수 있는 ON/OFF 및 내유성을 갖춘 스로틀 제어가 필요한 일반 산업 응용 분야에 널리 사용됩니다.
Tianjin Worlds Valve Co., Ltd.는 ISO 9001 인증 품질 관리 시스템에 따라 운영되며 요청 시 CE, UKCA, WRAS 및 ACS 인증 제품을 공급할 수 있습니다. 우리는 중국에 본사를 둔 OEM/ODM 제조업체로서 고객 사양에 맞춰 밸브를 엄격하게 생산하고 있습니다. 본체, 디스크, 스템, 시트, 압력 등급, 플랜지 표준, 작동 및 코팅 등 모든 재료는 특정 응용 분야 요구 사항을 충족하도록 완벽하게 맞춤화할 수 있습니다. 모든 주문에는 전체 문서(밀 테스트 보고서 및 압력 테스트 보고서가 포함된 재료 인증서)가 제공됩니다.

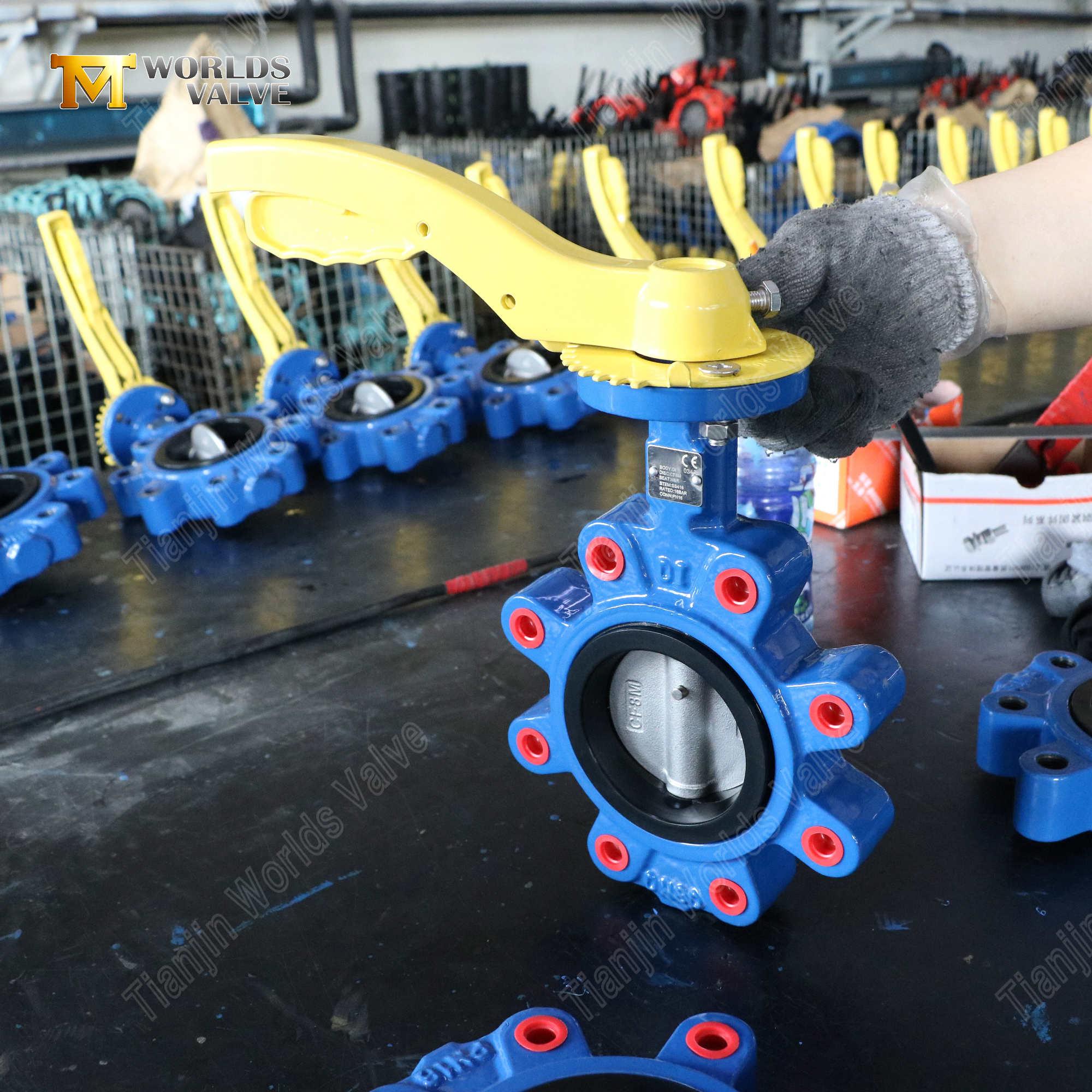

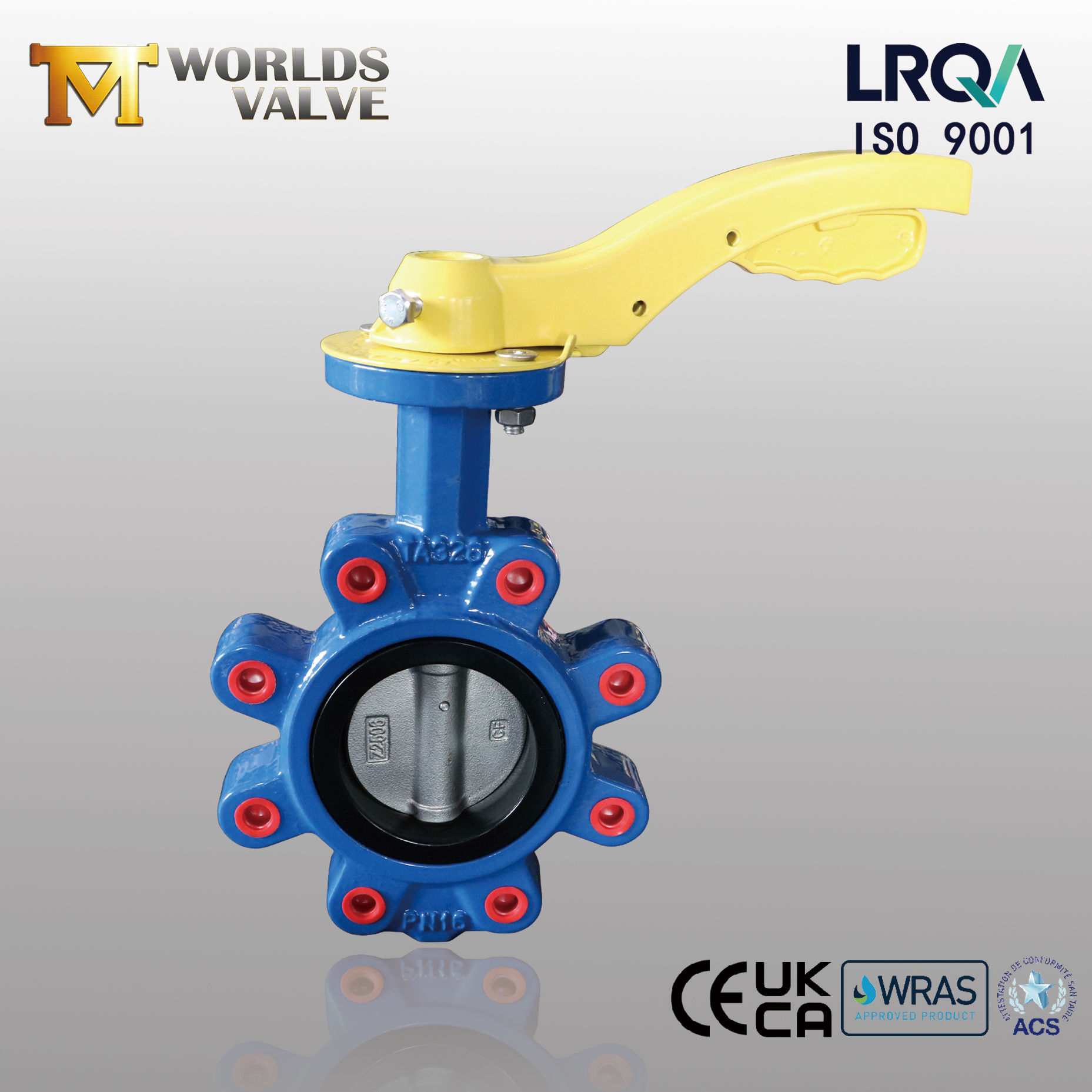

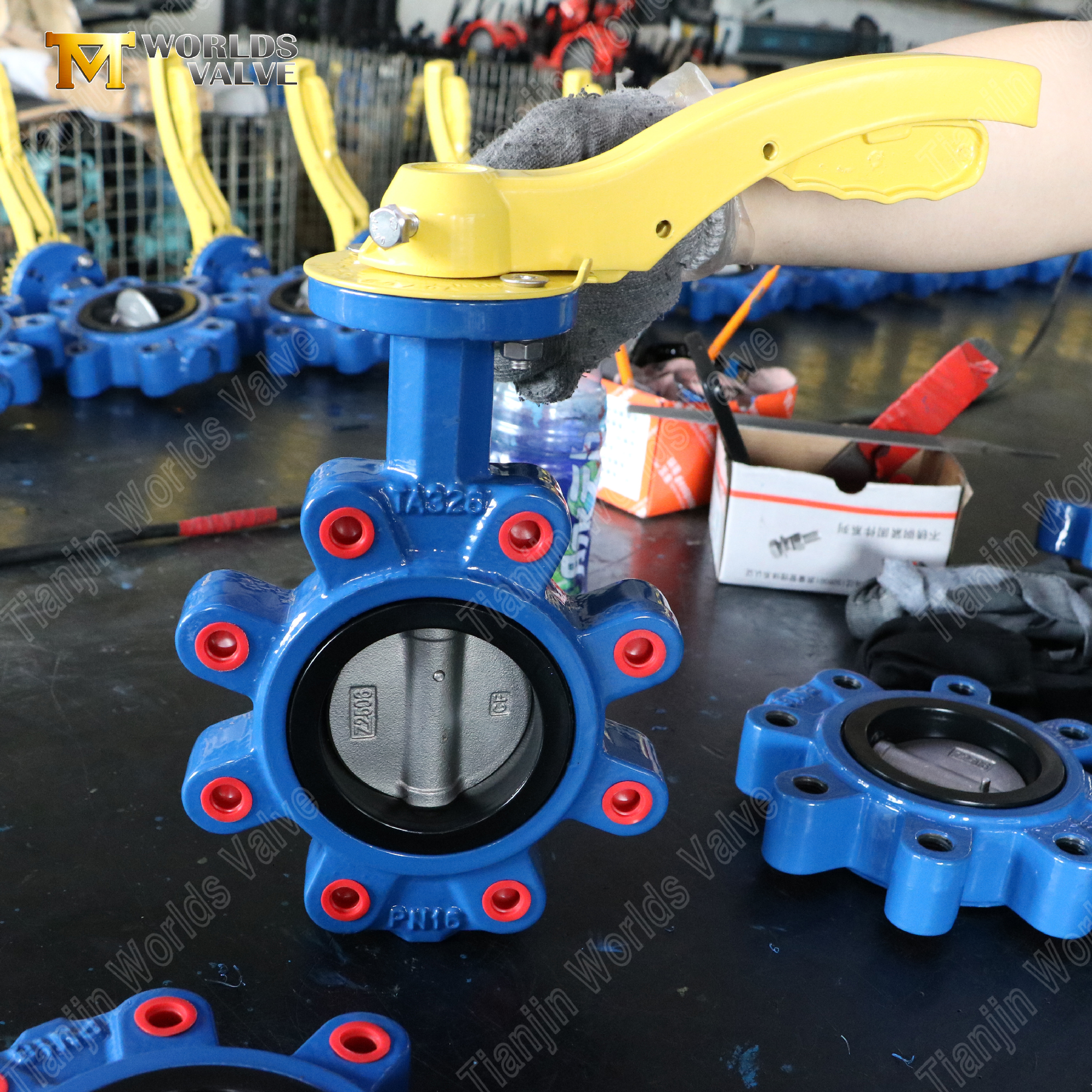

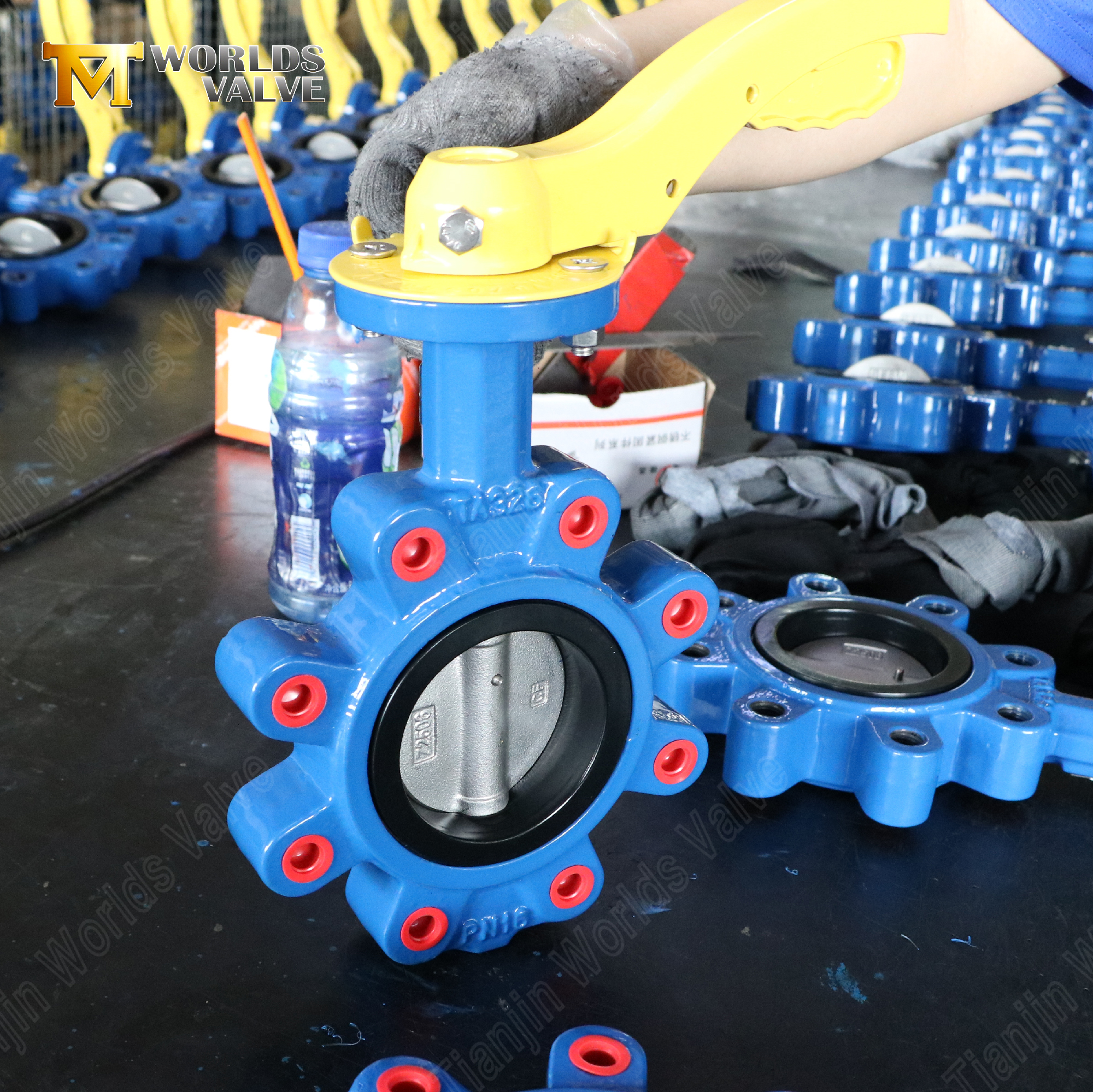

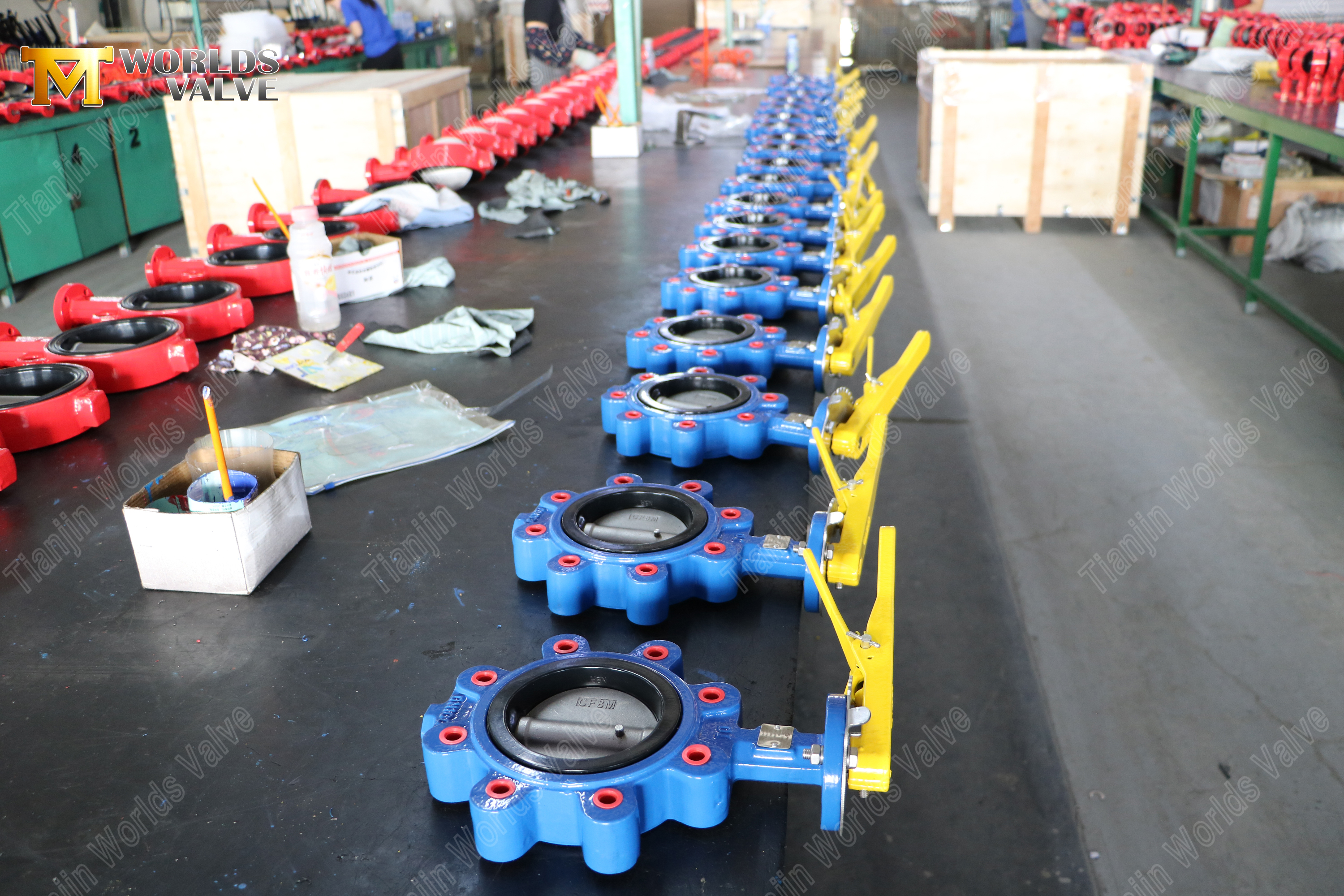

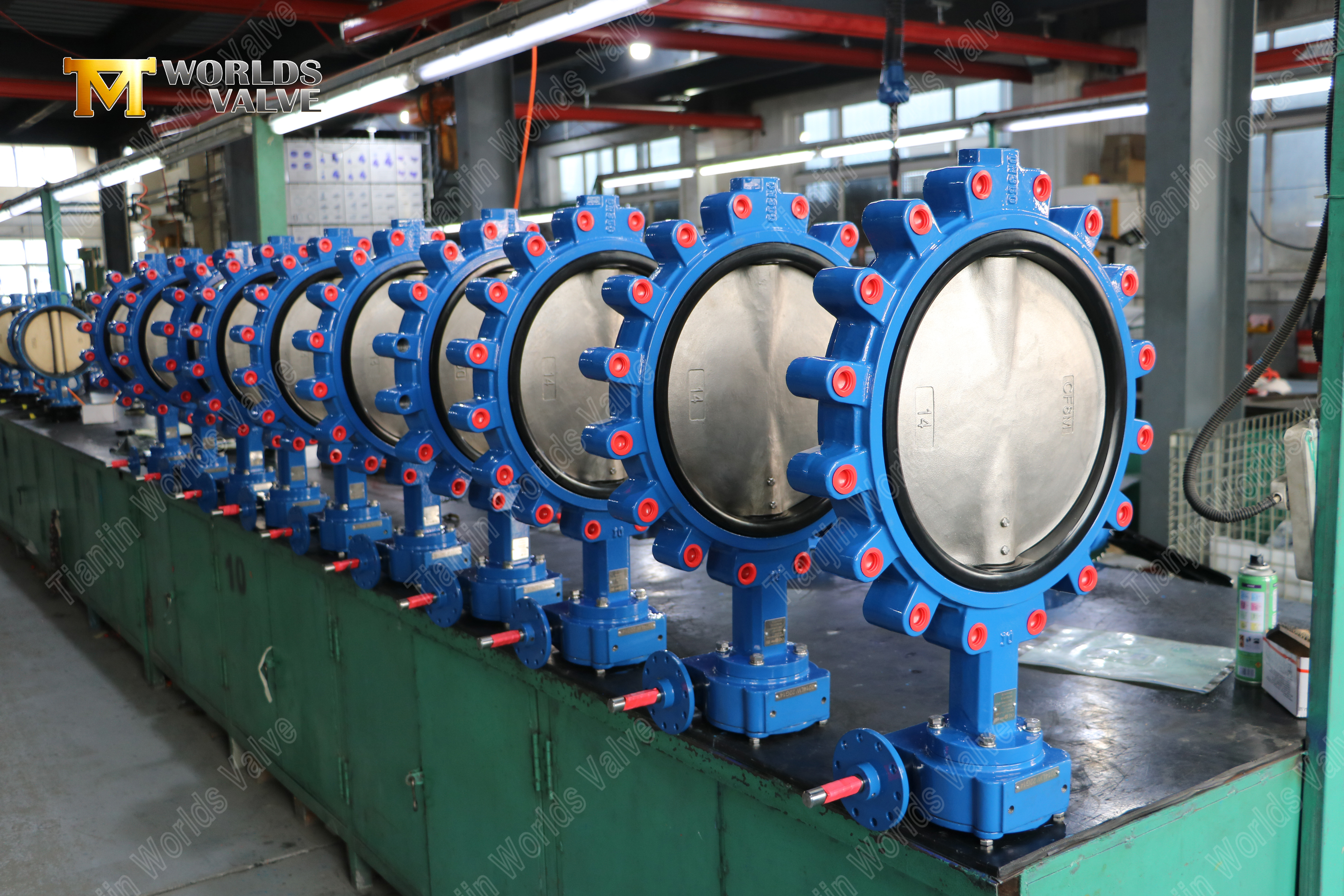

DI 밸브 본체 및 CF8M 디스크가 포함된 러그 버터플라이 밸브 | 수동 작동
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 공급업체
CBF01-TL01 - 상세 제품 정보
1. 러그 본체 - 막다른 서비스 기능
나사식 러그 인서트를 사용하면 라인 끝단 격리를 위해 단일 플랜지에 직접 볼트로 연결할 수 있습니다.
업스트림 측면에 영향을 주지 않고 다운스트림 파이프라인 제거를 가능하게 합니다.
EN 1092, ANSI B16.5 및 AS2129 플랜지와 호환됩니다.
2. CF8M 스테인레스 스틸 디스크 - 우수한 내식성
CF8M(AISI 316)은 공식, 틈새 부식 및 염화물 공격에 대한 탁월한 저항성을 제공합니다.
해수, 기수, 화학 및 산업 분야에 이상적입니다.
염분 또는 산성 조건에서 표준 304 등급보다 성능이 뛰어납니다.
3. SS416 스템 - 고강도 및 내마모성
항복강도가 316SS의 거의 두 배에 달하는 마르텐사이트계 스테인리스강입니다.
가공성이 뛰어나고 마모되지 않는 특성이 있습니다.
더 높은 강도와 경도를 위해 열처리가 가능합니다.
4. NBR 시트 – 내유성 및 내연료성
오일, 연료, 지방족 탄화수소 및 그리스에 대한 저항성이 뛰어납니다.
내마모성과 기계적 강도가 좋습니다.
온도 범위: -20℃ ~ +100℃.
업그레이드 옵션: EPDM(물/증기), Viton(공격적인 화학물질/고온).
5. PN16 압력 등급 - 안정적인 성능
최대 작동 압력은 16bar입니다.
쉘 테스트 압력: 24bar.
까다로운 산업 및 유틸리티 응용 분야에 적합합니다.
6. ISO 5211 직접 액추에이터 장착
표준화된 상단 플랜지를 사용하면 웜 기어, 전기 또는 공압식 액추에이터를 직접 장착할 수 있습니다.
맞춤형 브래킷이 필요하지 않습니다. 빠르고 안전하게 설치할 수 있습니다.
7. 완전 맞춤형 OEM/ODM 솔루션
본체 재질: 연성철(표준), WCB, CF8, CF8M.
디스크 재질: CF8M(표준), CF8, 듀플렉스, 슈퍼 듀플렉스, 알루미늄 브론즈.
시트 재질: NBR(표준), EPDM, Viton, PTFE.
스템 재질: SS416(표준), SS304, SS316, SS431.
압력 등급: PN10, PN16, PN25, 클래스 150.
플랜지 표준: EN 1092, ANSI B16.5, AS2129, JIS.
작동: 핸드 레버, 웜 기어, 전동 액추에이터, 공압 액추에이터.
인증: ISO 9001, CE, UKCA, WRAS, ACS는 요청 시 제공됩니다.
매개변수 | 사용 가능한 옵션 |
밸브 종류 | 러그 버터플라이 밸브(CBF01-TL01) |
공칭 크기 | 사용 가능한 크기(DN50-DN2000) |
디스크 재질 | 스테인리스강(CF8M) |
시트 재질 | NBR |
본체 재질 | WCB, 연성이 있는 철(에폭시 코팅 포함); CF8, CF8M, AL-B... |
에폭시 코팅 색상 | 고객 선택 가능(RAL 또는 맞춤형 색상) |
압력 등급 | PN10 / PN16 / 클래스 150LB/JIS5K/10K(맞춤형) |
상단 플랜지 | 액추에이터 장착을 위한 ISO 5211 옵션 |
적용 가능한 미디어 | 산, 알칼리, 용제, 해수, 염수, 고순도수, 화학물질 |
직접 OEM/ODM 제조업체 – 무역회사가 아닌 ISO 9001 인증을 받은 자체 공장에서 생산합니다. 모든 러그 버터플라이 밸브는 고객의 정확한 사양에 맞게 제조됩니다.
소재 전문성 – 당사의 CF8M 디스크와 NBR 시트 조합은 까다로운 응용 분야에 탁월한 내식성과 오일/연료 호환성을 제공합니다.
막다른 서비스 기능 – 러그 설계를 통해 최대 정격 압력에서 라인 종단 격리가 가능합니다.
인증된 품질 - 요청 시 CE, UKCA, WRAS 및 ACS 인증과 함께 ISO 9001 인증을 받았습니다.
전체 문서 – 재료 인증서(밀 테스트 보고서) 및 압력 테스트 보고서가 모든 주문과 함께 제공됩니다.
글로벌 수출 경험 – 안정적인 물류 및 기술 지원을 통해 50개국 이상에 밸브를 공급하고 있습니다.
경쟁력 있는 견적을 원하거나 당사 공장 방문을 원하시면 당사의 엔지니어링 팀은 표준 PN16 러그 버터플라이 밸브가 필요한지, 특수 소재나 작동 장치를 갖춘 완전 맞춤형 솔루션이 필요한지 여부에 관계없이 특정 매체, 온도 및 압력 요구 사항에 대해 논의할 준비가 되어 있습니다. 당사에 연락해 주시기 바랍니다 .
