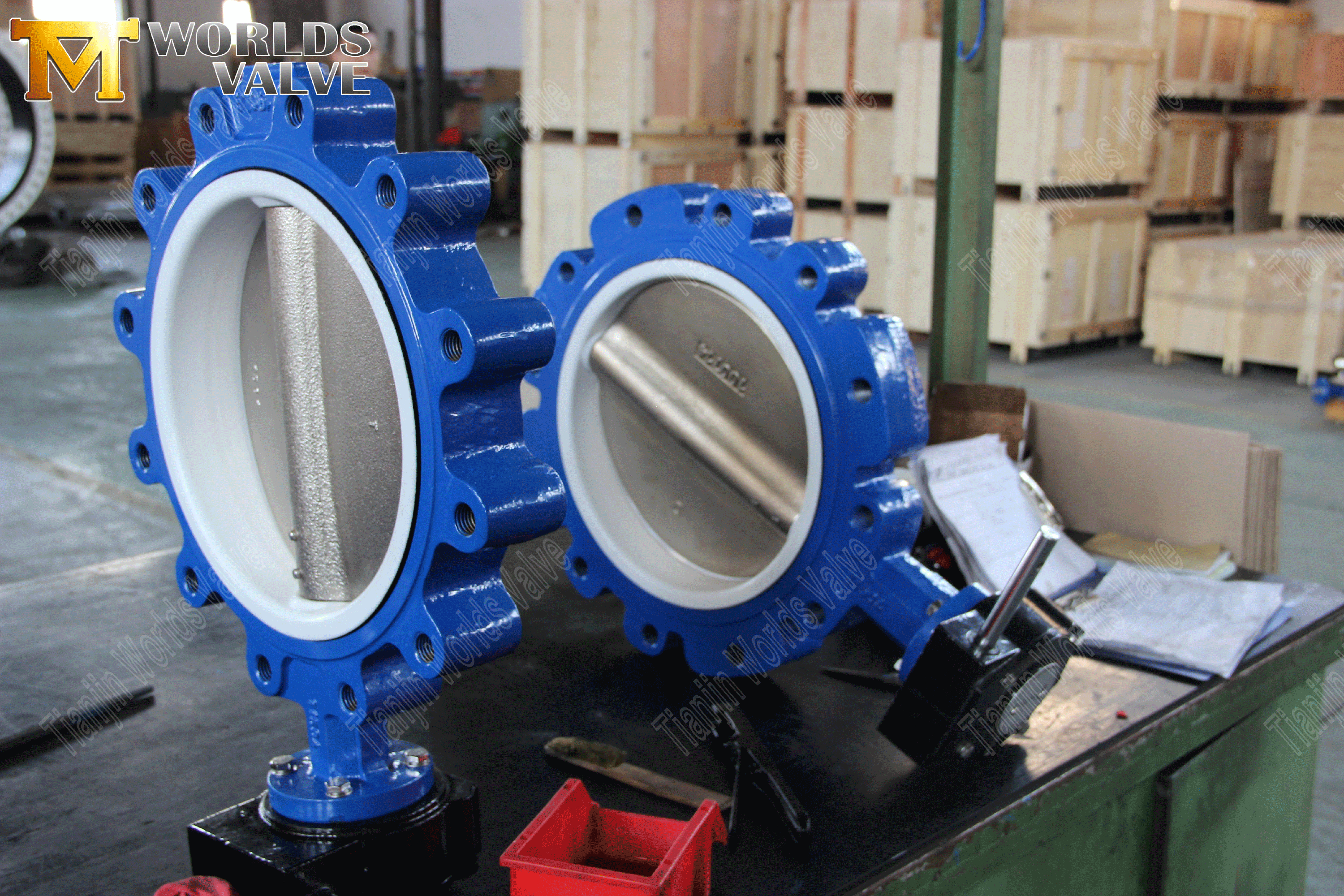

동심원 디자인이 장착 된 레버 핸들이있는 동심 러그 타입 나비 밸브는 디스크가 밸브 본체의 중앙에 있도록합니다. 이 기능은 균형 잡힌 흐름 제어를 제공하여 압력 강하를 최소화하고 원활한 작동을 보장합니다. 이 러그 설치 방법은 안전하고 누출 - 증거 연결을 제공합니다. 레버 핸들이있는 나비 밸브는 밸브 위치의 시각적 표시기 역할을하여 작동 안전을 향상시킵니다.
100% 양방향 타이트 차단.
흐름 방향의 제한없이 설치.
무게 감소 및 전체 치수.
낮은 압력 손실 및 에너지 비용 감소.
높은 kv / cv 값.
식수 시스템 등을 위해 쉽게 청소하고 소독 할 수 있습니다.
자체 청소 (잔류 물 없음).
부식에 대한 좋은 저항.

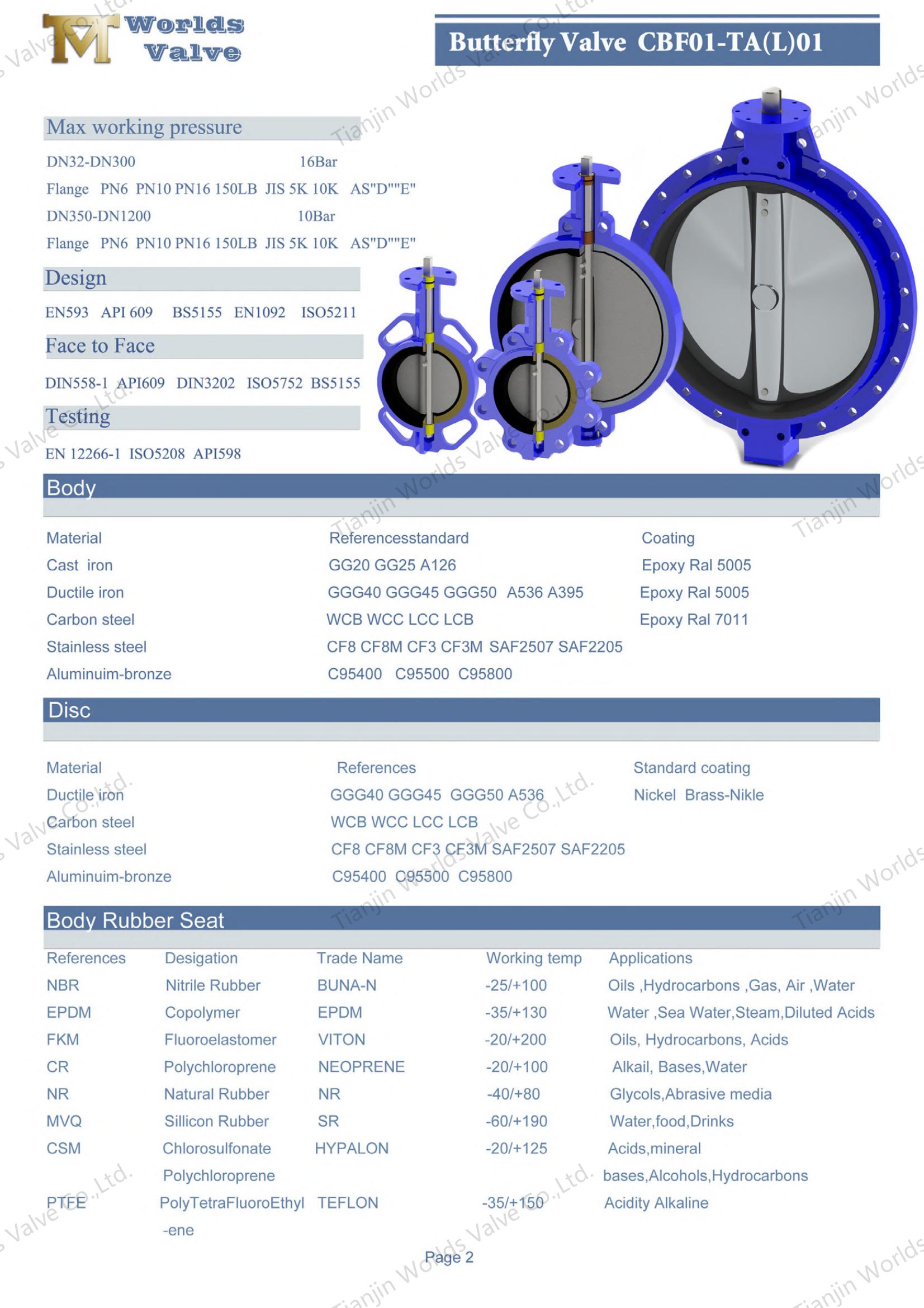

크기 | DN32-DN600 | DN650-DN2000 |
작동 압력 | 16bar | 10bar |
껍데기 | 24bar | 15bar |
밀봉하다 | 18bar | 11bar |
작동 온도 | ||
운영 환경 | 밸러스트 및 빌지 시스템 화학적 처리 담수화 식물 드릴링 리그 식수 마른 가루 음식과 음료 가스 공장 havc 광업 산업 제지 산업 모래 취급 해수 설탕 산업 열 기술 수처리 폐수 | |
운전 방법 | 손 지렛대 웜 기어 전기 같은 영적인 | |

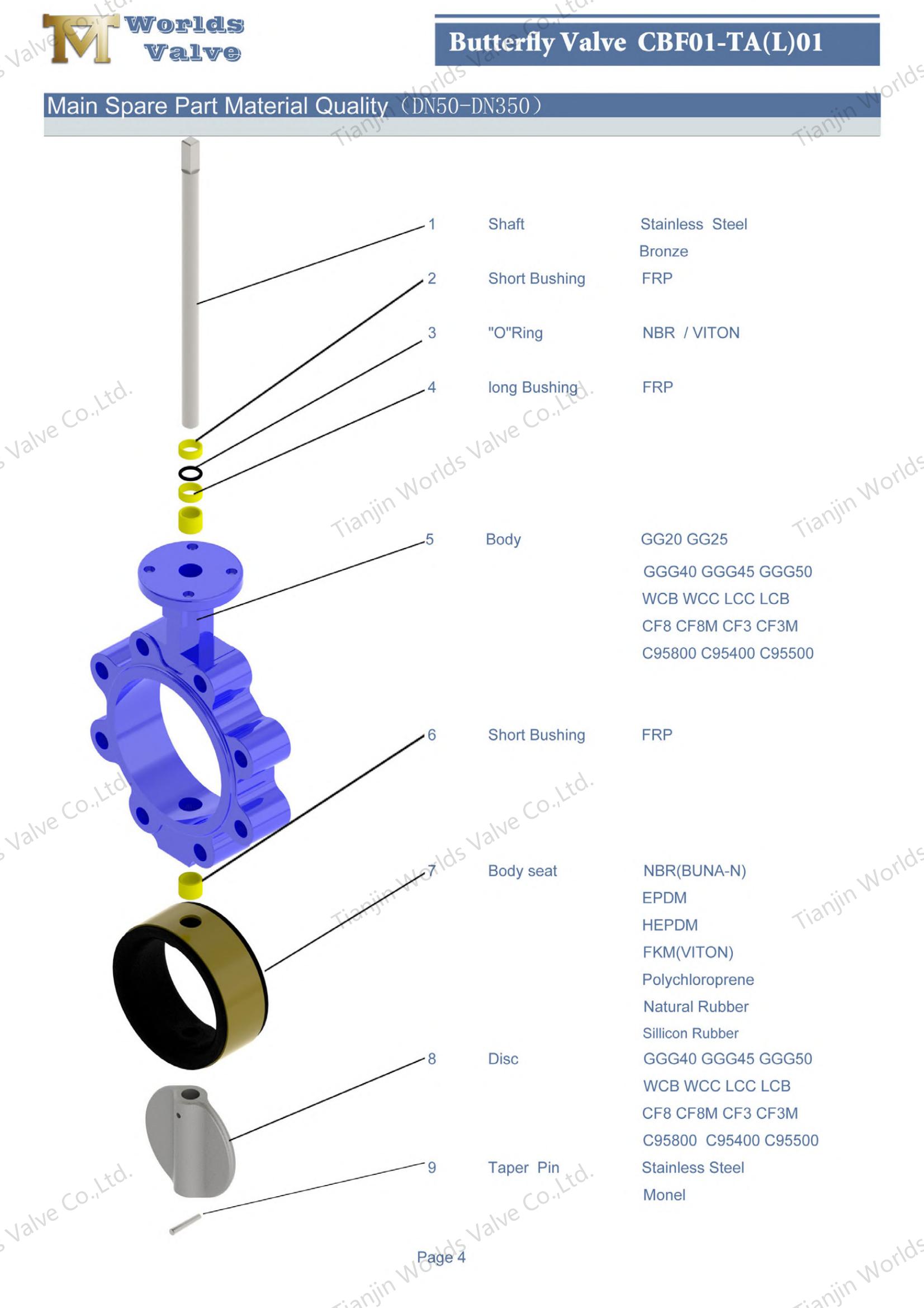

이름 | 재료 |
몸 | 주철 연성 철 탄소강 스테인레스 스틸 Al-Bronze |
디스크 | 연성 철 탄소강 스테인레스 스틸 Al-Bronze |
샤프트 | 스테인레스 스틸 모넬 K500 |
Seat | 분나 NBR EPDM 비튼 ptfe Hepdm 네오프렌 hypalon 천연 고무 |
디자인 표준 | EN 593, MSS SP67 API 609 BS5155 |
검사 및 테스트 | API 598 ISO 5208 en 12266 |
최종 표준 | ANSI B16.1 CL. 125lb & B16.5 Cl. 150lb AS 2129 표 D & E BS 10 표 D & E DIN 2501 PN6, PN10 및 PN16 EN 1092 PN6, PN10 및 PN16 ISO 2531 PN6, PN10 및 PN16 ISO 7005 PN6, PN10 및 PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150lb Awwa C207 SABS 1123 표 1000/3 및 표 1600/3 |
대면 | ISO 5752, EN 558, MSS SP67 및 API 609 DIN3202 |
상단 플랜지 | ISO 5211 |
요약하면, 레버 핸들이 장착 된 동심 러그 타입 나비 밸브는 사용자 - 친숙한 디자인을 탁월한 성능과 결합하여 광범위한 유체 핸들링 애플리케이션에 인기있는 선택입니다.
