CBF02-TF01
OEM | ODM | WDS
| 수량： | |
|---|---|
고강도 GGG40 연성철 본체와 내구성이 뛰어난 나일론(PA) 층으로 코팅된 연성철(DI) 디스크가 특징입니다. 이 재료 조합은 탁월한 구조적 완전성, 부식 방지 및 시트에 대한 부드럽고 낮은 마찰 작동을 보장합니다. 신뢰할 수 있는 중국 기반 OEM 파트너로서 당사는 일관된 품질과 특정 프로젝트 요구 사항을 충족할 수 있는 유연성을 갖춘 신뢰할 수 있는 주력 밸브를 제공합니다.

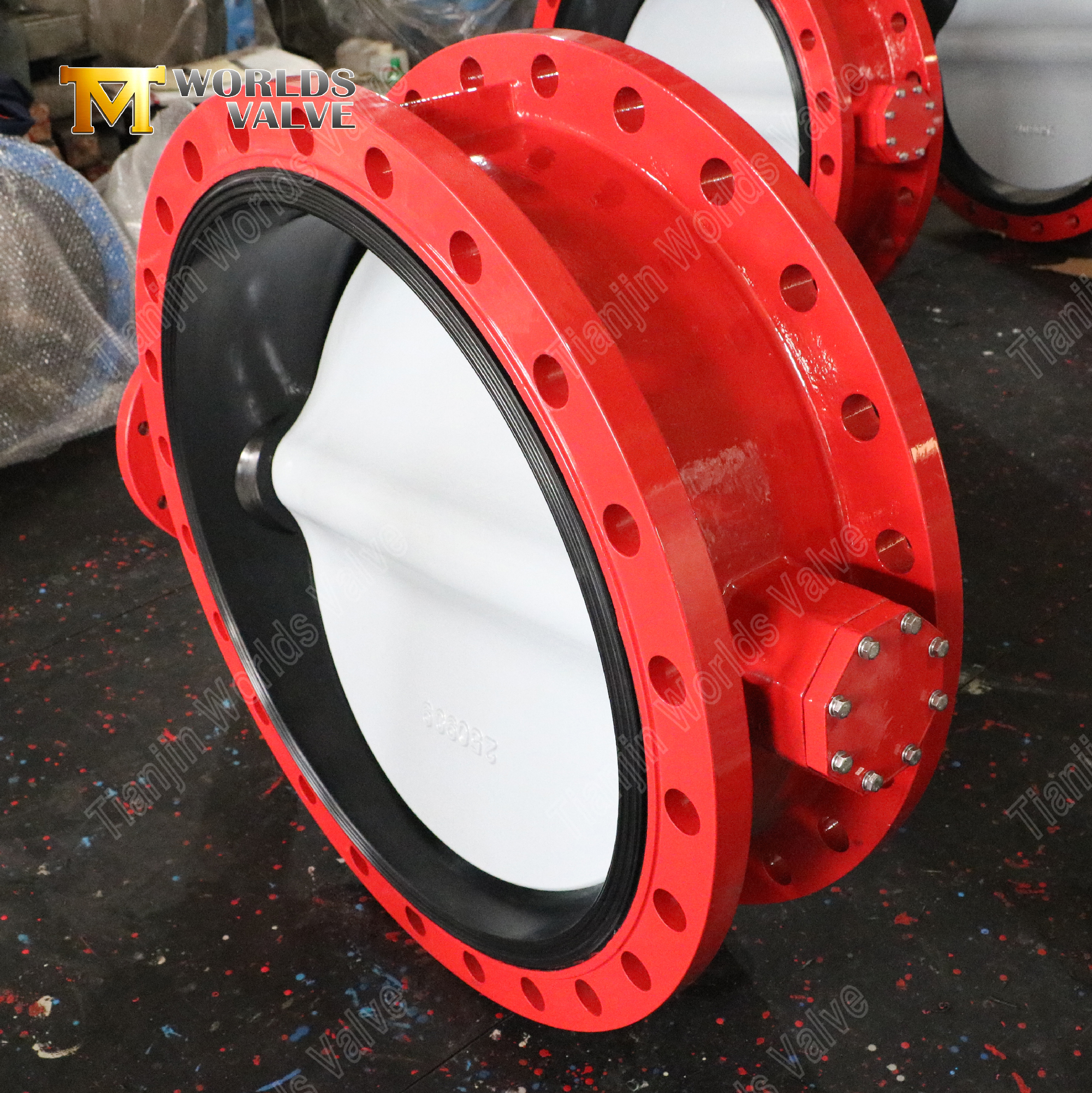

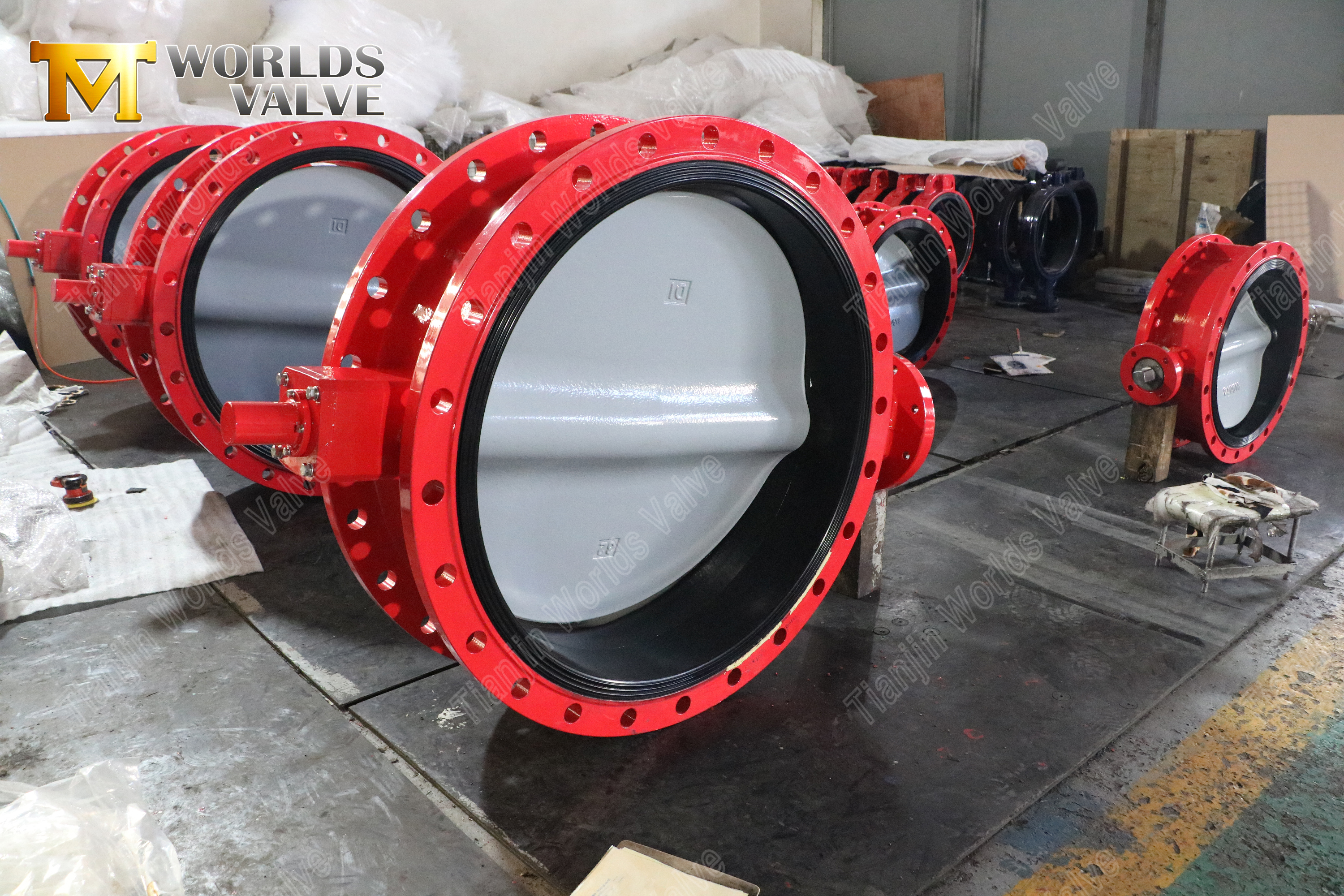

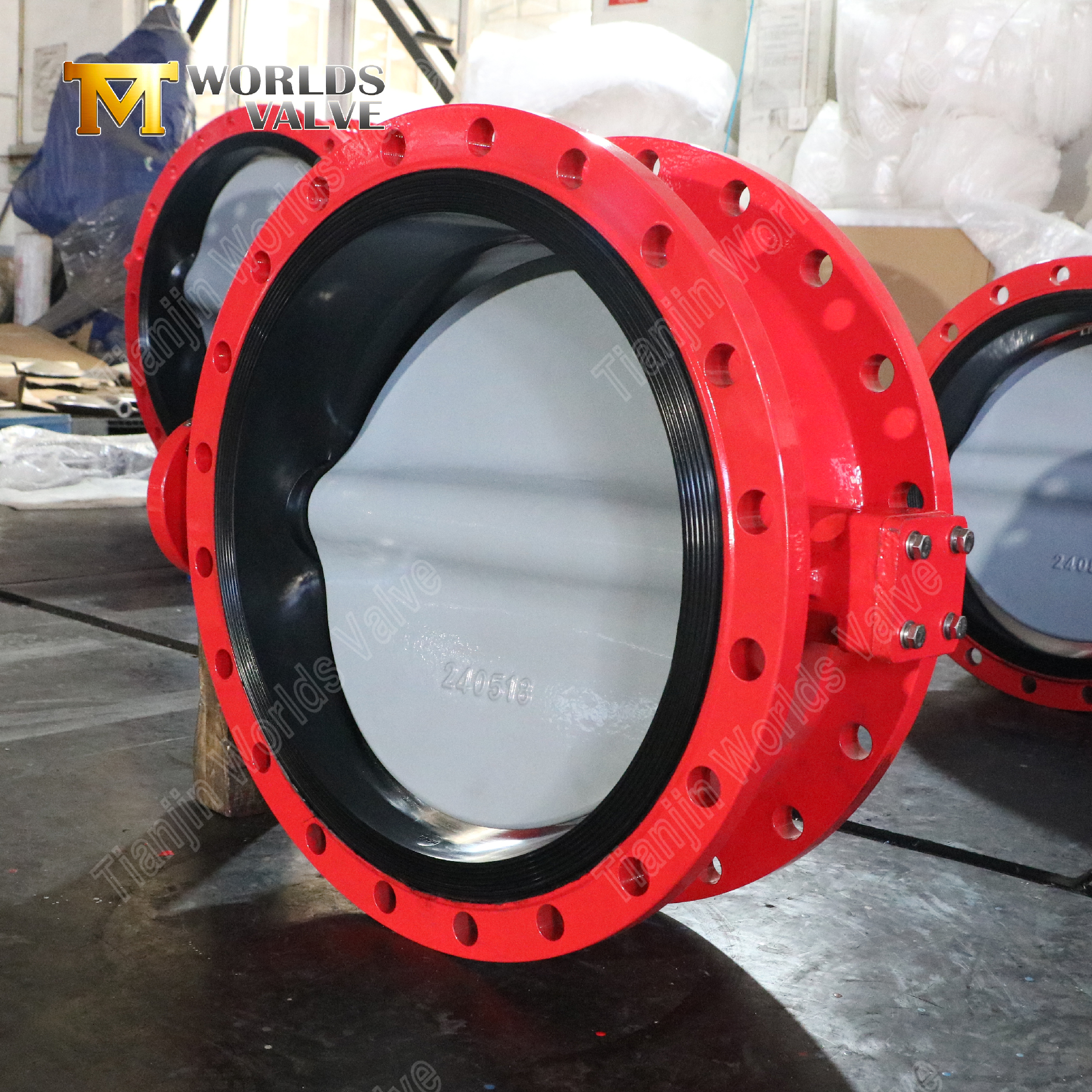

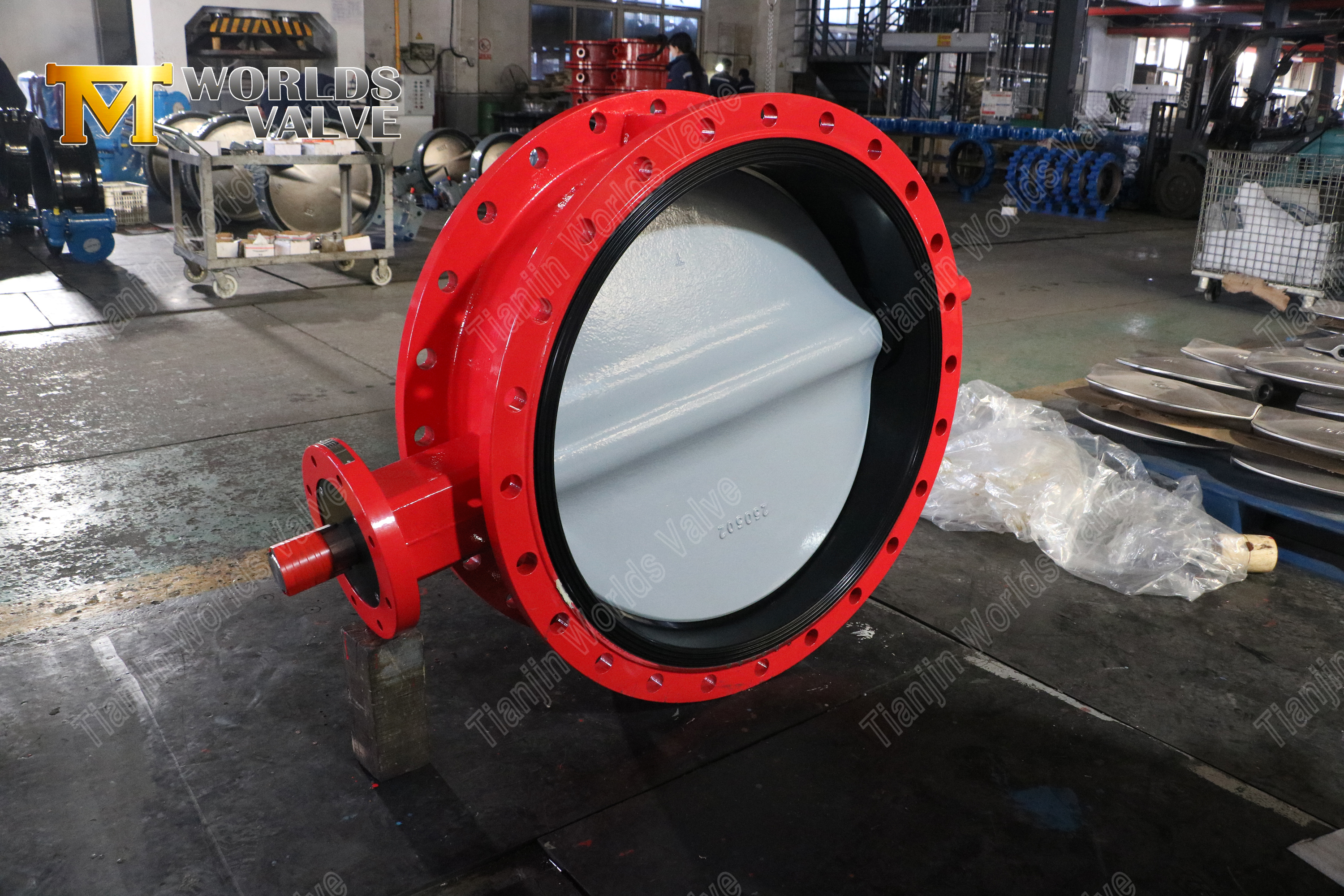

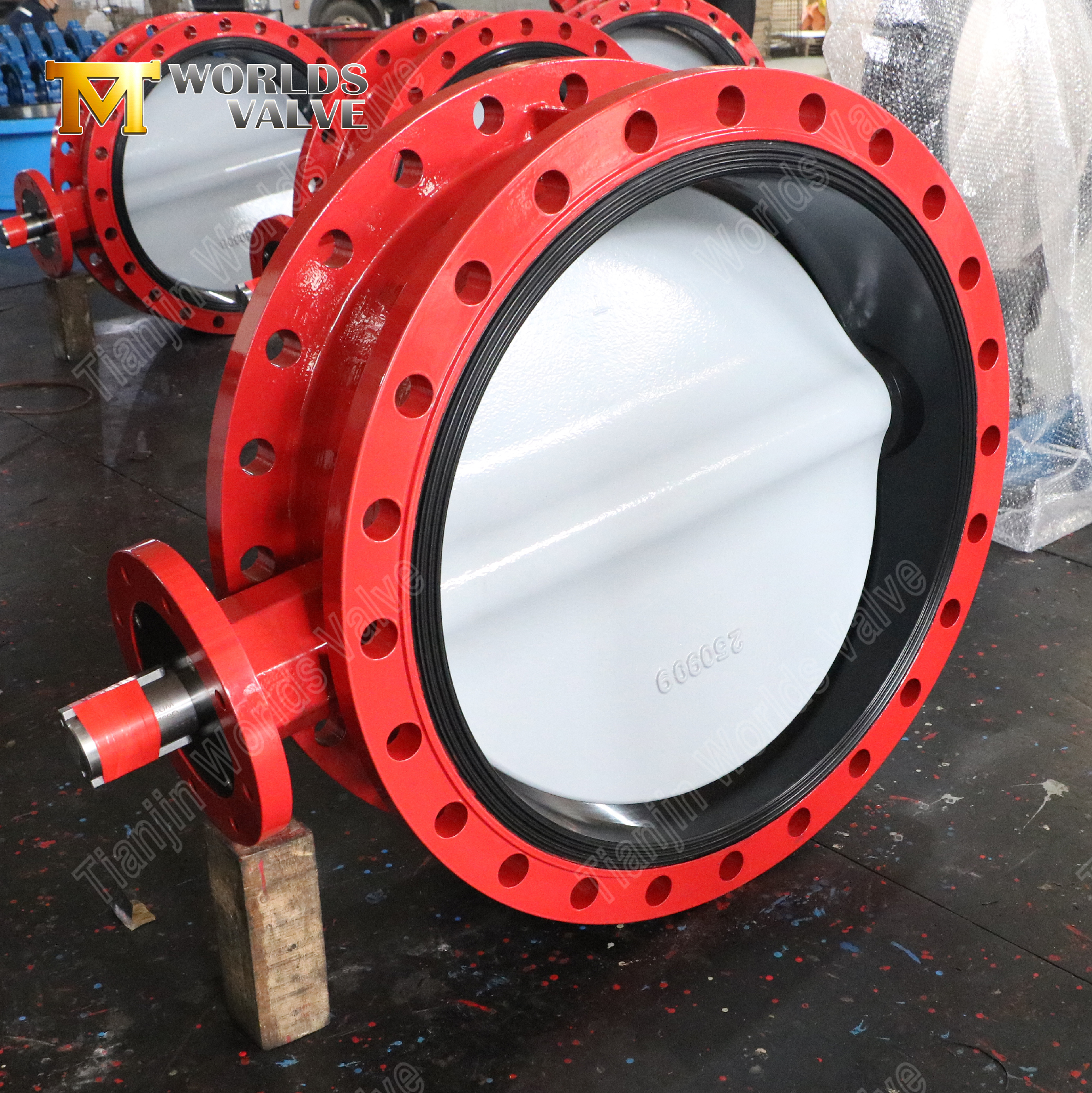

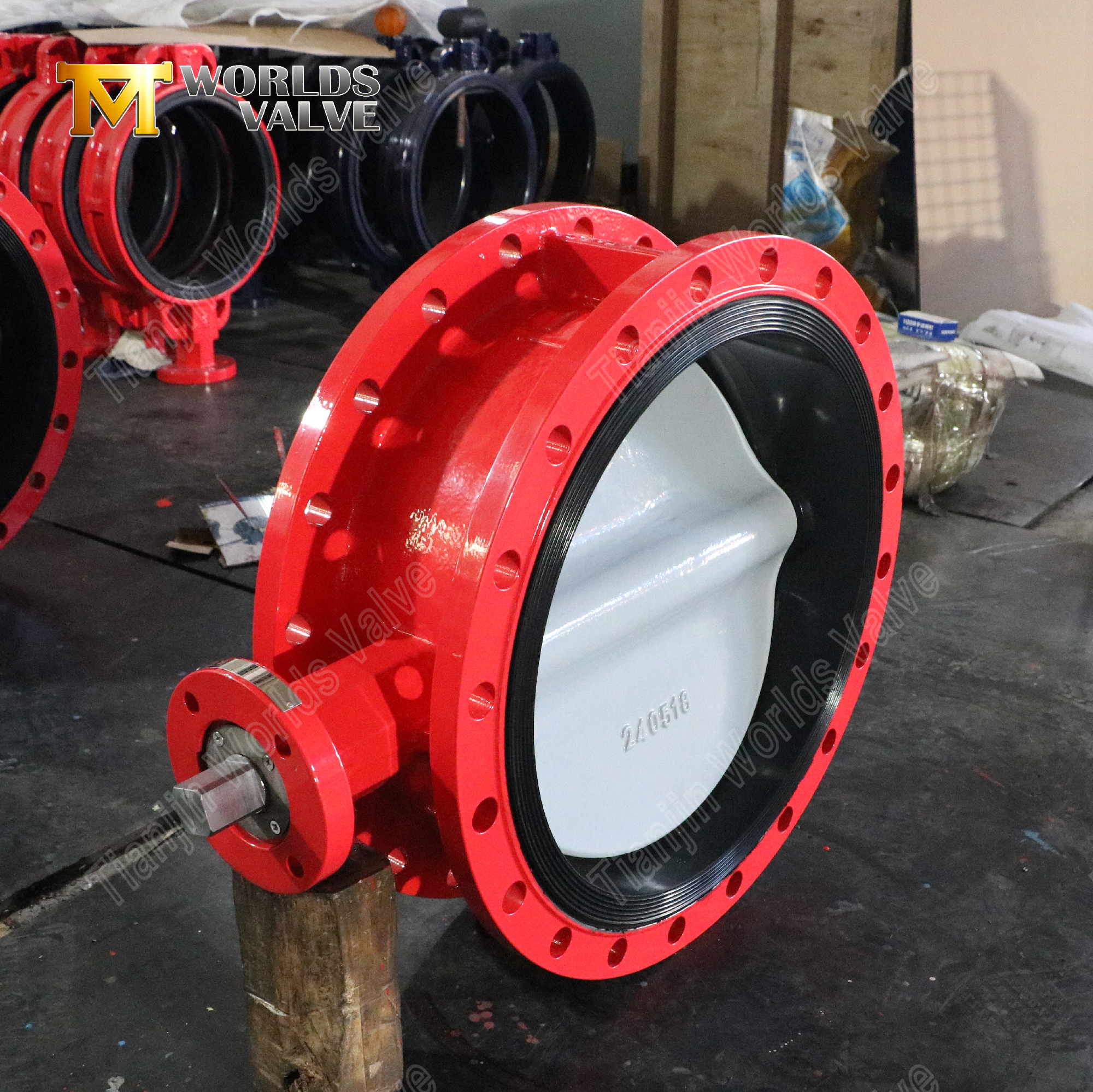

나일론 코팅 DI 디스크가 있는 이중 플랜지 버터플라이 밸브 | OEM 제조업체

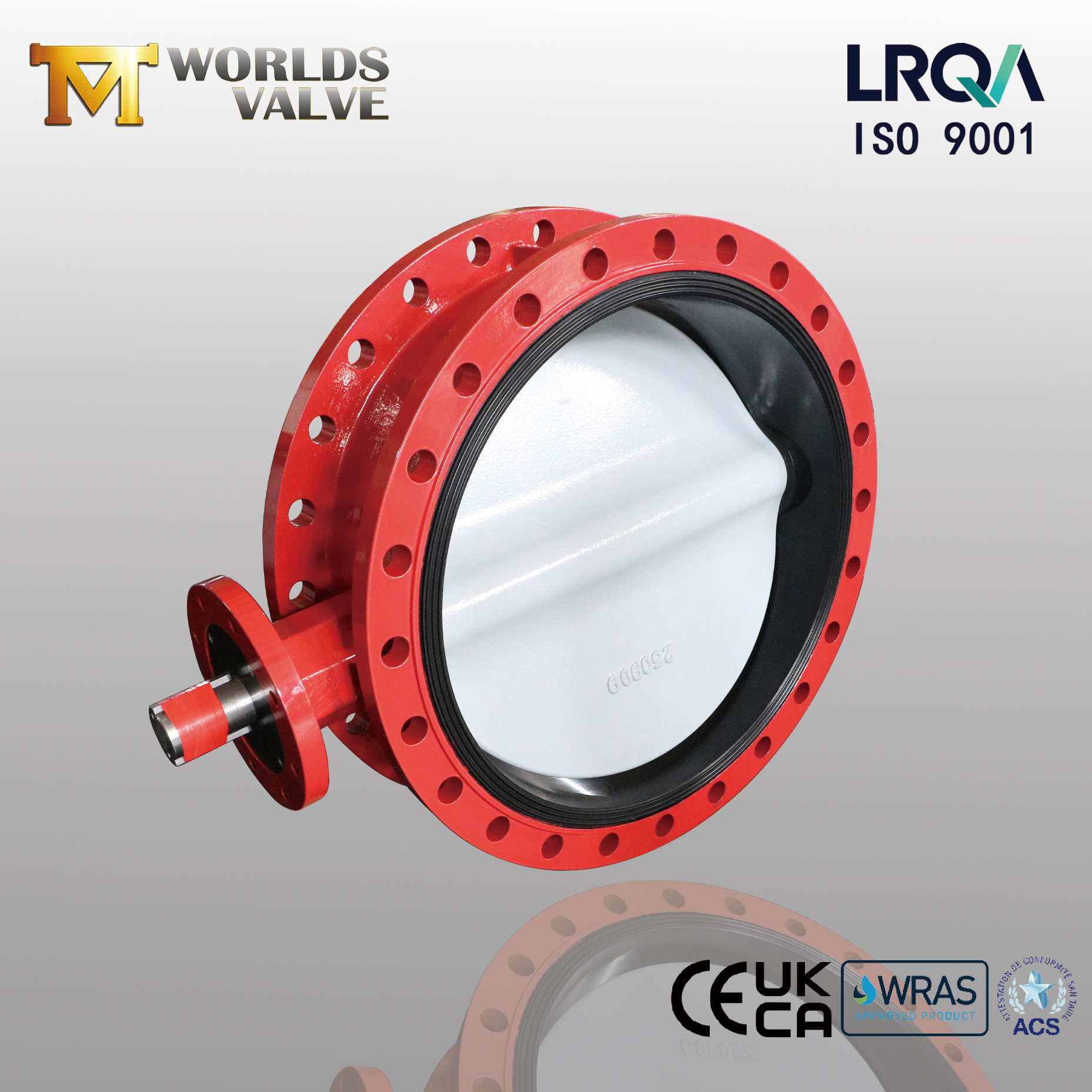

Tianjin Worlds Valve Co., Ltd. - ISO 9001, CE, UKCA 및 WRAS 인증 제조업체
CBF02-TF01-작동 및 유지보수 매뉴얼다운로드
1. 이중 플랜지 연결로 뛰어난 안정성
중요한 파이프라인 섹션에서 최대의 신뢰성을 위해 설계된 당사의 밸브는 이중 플랜지(플랜지 끝) 설계가 특징입니다. 이 견고한 구조는 웨이퍼형 밸브에 비해 뚜렷한 이점을 제공합니다.
안전한 볼트 체결 조인트: 양쪽의 일체형 플랜지는 관통 볼트를 사용하여 파이프라인 플랜지에 직접 견고한 개스킷 연결을 가능하게 하여 라인 볼트에 대한 의존성을 제거합니다.
막다른 서비스에 이상적: 이 설계는 일방적인 파이프라인 압력을 견디므로 격리 지점, 시스템 터미널 또는 향후 라인 확장을 위한 완벽한 선택입니다.
향상된 기계적 무결성: 이는 파이프라인 응력, 진동 및 굽힘 모멘트에 대한 탁월한 저항력을 제공하여 누출 방지 씰과 장기적인 시스템 안정성을 보장합니다.
2. 나일론 코팅 디스크로 수명 연장
밸브 디스크는 고급 표면 처리를 통해 내구성과 최적의 성능을 제공하도록 설계되었습니다.
부식 및 마모 저항: 연성주철 디스크는 고품질 나일론(폴리아미드) 코팅으로 보호됩니다. 이 층은 매체의 화학적 부식 및 연마 입자에 대한 저항성을 크게 향상시킵니다.
향상된 밀봉 및 효율성: 코팅은 매우 부드럽고 마찰이 적은 표면을 만듭니다. 이는 시트와의 밀봉 접촉을 개선하고 기밀 차단을 보장하며 작동 토크를 줄입니다.
유지 관리 감소: 디스크와 시트 모두의 마모를 최소화함으로써 이 기능은 밸브의 서비스 수명을 직접적으로 연장하고 총 소유 비용을 낮춥니다.
3. GGG40 연성철 본체의 타협할 수 없는 강도
이 밸브의 기초는 중요한 구조 부품에 고급 소재를 사용하여 탄력성을 갖도록 제작되었습니다.
고강도 소재: 밸브 본체는 뛰어난 인장 강도와 우수한 연신율(인성)로 잘 알려진 GGG40/500-7 연성철로 주조되었습니다.
충격 및 압력 저항: 이 소재는 기계적 충격과 유압 서지에 대한 탁월한 저항성을 제공하여 까다로운 조건에서도 안정적인 성능을 보장합니다.
내구성 있는 기초: 견고한 본체는 내부 구성 요소를 안전하게 수용하고 플랜지 연결을 위한 안정적인 플랫폼을 제공하여 전반적인 밸브 무결성을 보장합니다.
4. 신뢰할 수 있고 가치 중심적인 OEM 제조
중국의 전용 OEM 밸브 제조업체로서 당사는 파트너에게 일관된 품질과 전략적 가치를 제공합니다.
비용 효율적인 표준 솔루션: 이 모델은 일반 물, HVAC 및 산업 서비스에 대한 뛰어난 신뢰성을 제공하여 성능과 투자의 최적 균형을 나타냅니다.
일관성 및 전달 보장: 당사의 집중적인 제조 및 ISO 9001에 부합하는 프로세스는 공급망에 대한 제품 균일성과 안정적인 정시 납품을 보장합니다.
유연한 맞춤화: 당사는 고객의 특정 사양 및 브랜드 요구 사항을 충족하기 위해 씰 재료(EPDM, NBR 등), 외부 코팅, 액추에이터 준비 및 포장에 대한 옵션을 포함하여 적응형 OEM 서비스를 제공합니다.

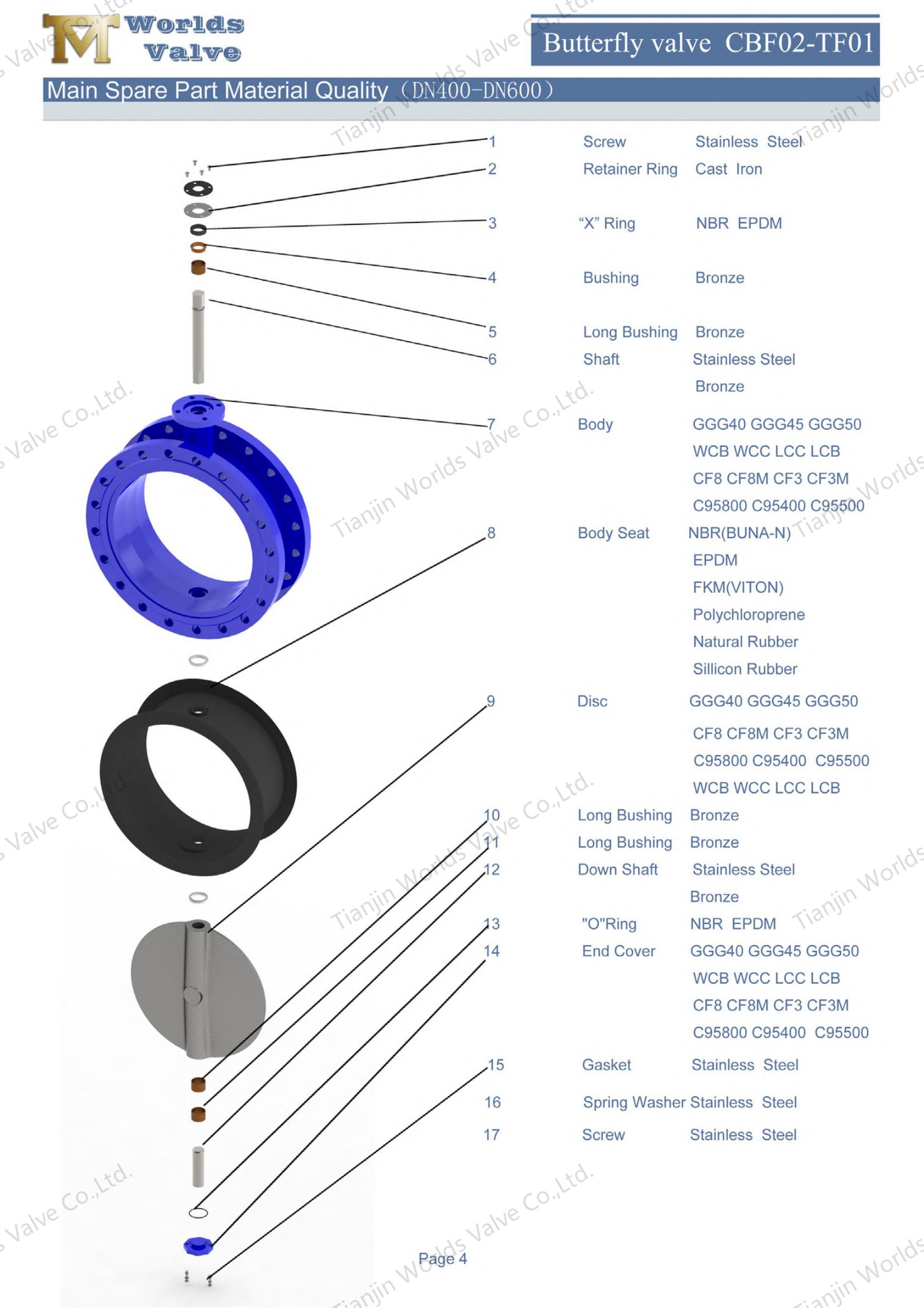

매개변수 | 사양 |
모델 | 플랜지 버터플라이 밸브(CBF02-TF01) |
크기 | DN50-DN2000 |
압력 등급 | PN10/16/150LB/JIS10K |
디자인 | EN593 BS5155 EN1092 ISO5211 |
테스트 | ISO5208 EN12266-1 |
TOP 플랜지 | ISO5211 (고객의 요구에 따라) |
대면 | EN558-1 DIN3202 ISO5752 BS5155 |
본체 | GGG40 |
디스크 | 나일론 코팅 DI 디스크 |
Seat | EPDM |
줄기 | SS410/420... |
집중적인 제조, 일관성 보장: 밸브 전문공장으로서 주조부터 조립까지 생산과정을 직접 관리하고 있습니다. 당사의 **ISO 9001 인증** 품질 시스템은 모든 밸브가 배치별로 엄격한 성능 및 치수 표준을 충족하도록 보장합니다.
OEM 및 수출용으로 제작됨: 우리는 글로벌 파트너의 요구를 이해합니다. 당사의 밸브는 국제 플랜지 표준과 호환되도록 설계되었으며 특정 인증을 위해 준비될 수 있습니다. 우리는 신뢰할 수 있는 문서화 및 수출 물류 지원을 제공합니다.
실용적인 사용자 정의 및 유연성: 이는 표준 고가치 제품이지만 대체 씰 재료, 특정 페인트 색상, 액추에이터 장착 또는 태깅/포장 요구 사항과 같은 세부 사항을 귀하의 요구에 맞게 조정할 수 있습니다.
물 공급 및 배급 본관
건물 서비스 및 HVAC 시스템
산업용 냉각수 회로
화재 예방 시스템
유틸리티 및 인프라 프로젝트의 일반 서비스
가격, 세부 사양 또는 다음 프로젝트나 제품 라인을 위해 이 이중 플랜지 버터플라이 밸브를 구성하는 방법에 대해 문의하려면 당사에 문의하십시오.
