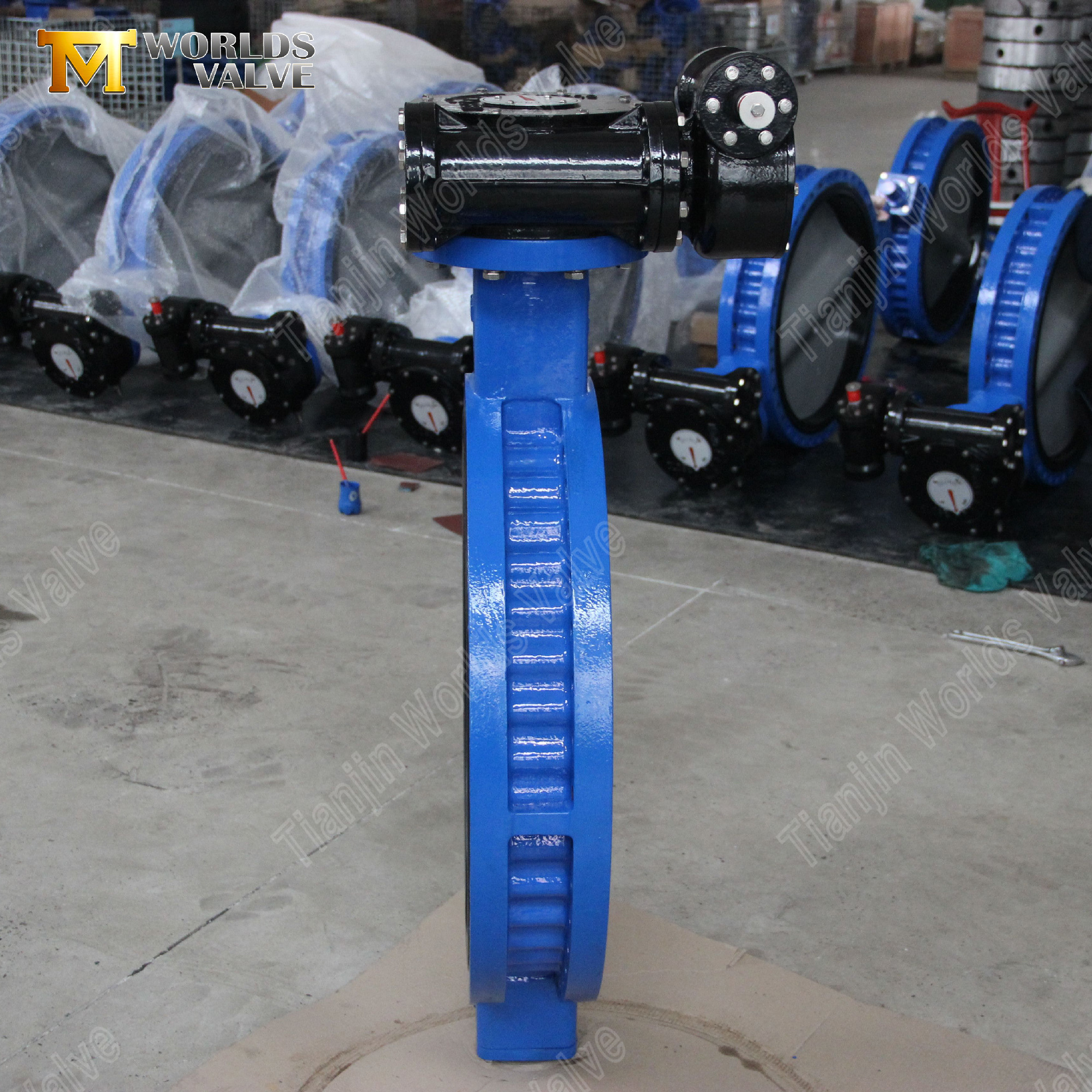

나일론 코팅 디스크가 있는 기어 작동식 U형 플랜지 버터플라이 밸브
Tianjin Worlds Valve Co., Ltd. – 효율적인 흐름과 내구성 있는 성능을 위해 설계되었습니다.
CBF02-TU03-작동 및 유지보수 매뉴얼다운로드
1. 최대 흐름 효율성을 위한 유체역학적 U형 디스크
에너지 소비 감소: The patented U-shape (or double-offset) disc profile is engineered to streamline fluid flow, reducing turbulence and pressure drop by up to 25% compared to conventional disc designs. 이는 밸브 수명 동안 펌핑 에너지 비용이 낮아지는 것으로 직접적으로 해석됩니다.
캐비테이션 및 수격 현상 완화: 최적화된 디스크 형상은 원활한 흐름을 촉진하여 배관 시스템의 캐비테이션 손상 및 압력 서지 위험을 최소화합니다.
2. 강화된 내구성을 위한 보호용 나일론 11 디스크 코팅
부식 및 마모 방지: 연성철 디스크는 나일론 11(폴리아미드 11)의 탄력 있는 열 접착층으로 코팅되어 있습니다. This creates a tough, chemically inert barrier that protects against rust, scaling, and wear from particulates in water and mild chemical services.
달라붙지 않는 표면 및 간편한 청소: 매끄러운 나일론 표면은 스케일링 및 생물학적 오염을 방지하고 입자 부착을 방지하며 유지 관리 청소 절차를 단순화합니다.
3. 손쉬운 제어를 위한 정밀 웜기어 작동
높은 기계적 이점: The heavy-duty worm gear operator provides significant torque multiplication, allowing for easy opening and closing of the valve even against higher differential pressures with minimal handwheel effort.
정확한 포지셔닝 및 안정성: The self-locking gear mechanism enables precise flow modulation and securely holds the disc in any set position (from 0 to 90 degrees) without creeping.
4. 안전하고 누출 없는 연결을 위한 견고한 플랜지 본체
안정적인 파이프라인 통합: The flanged ends (compliant with ANSI B16.5 or EN 1092-1 standards) ensure a strong, bolt-to-bolt connection that is ideal for mainline services, handling system stress effectively, and facilitating easier gasket alignment for a bubble-tight seal.
고압 무결성: 플랜지 설계는 PN16/PN25 압력 등급에 적합한 뛰어난 구조적 강도를 제공합니다.
매개변수 | 사양 |
모델 | CBF02-TU03 |
크기 | DN50-DN1400 |
압력 등급 | PN10/16 |
디자인 | EN593 BS5155 EN1092 ISO5211 |
테스트 | ISO5208 EN12266-1 |
TOP 플랜지 | ISO5211 (고객의 요구에 따라) |
대면 | EN558-1 DIN3202 ISO5752 BS5155 |
본체 | 연성이 있는 철 |
디스크 | 디 |
Seat | EPDM |
줄기 | SS420 |
에너지 절약형 디자인: U형 디스크는 펌프 헤드 손실을 최소화하여 시스템 운영 비용을 직접적으로 절감합니다.
장기 부식 방지: 나일론 11 코팅은 스테인레스 스틸 비용의 일부만으로 부식성 또는 스케일링 수질 조건에서 디스크 및 밸브 수명을 연장합니다.
우수한 수동 제어: 기어 작동기는 모든 작동자에게 쉽고 정확하며 안정적인 밸브 위치 지정을 보장합니다.
견고하고 누출 방지 연결: 플랜지 본체는 중요한 응용 분야에 가장 안정적이고 서비스 가능한 연결을 제공합니다.
인증된 품질 및 맞춤형 지원: 국제 인증이 뒷받침되며 특정 기어비, 코팅 색상, 플랜지 표준을 포함한 OEM 맞춤화가 가능합니다.
이 밸브는 흐름 효율성, 내구성 및 안정적인 수동 제어가 중요한 시스템용으로 설계되었습니다.
물 및 폐수 처리장: 펌프 토출, 여과 입구/출구 및 주요 분배 라인.
HVAC 시스템: 1차 및 2차 냉수/난방수 회로, 에너지 전환 스테이션, 냉각탑.
산업용 냉각수 및 공정 용수: 대규모 냉각수 네트워크, 열교환기 공급.
관개 및 물 공급: 펌프장 배출 및 주요 송전 파이프라인.
일반 산업 서비스: 에너지 절약과 낮은 유지 관리가 우선시되는 곳.
이 버터플라이 밸브는 보호용 나일론 11 코팅이 된 연성 철로 만들어진 유체 역학적 U자형 디스크가 특징입니다. This combination delivers the strength and cost-effectiveness of ductile iron along with enhanced corrosion and abrasion resistance, offering a reliable and economical flow control solution for water treatment, HVAC, and general industrial systems.
