CBF02-TL03
OEM | ODM | WDS
| 수량： | |
|---|---|

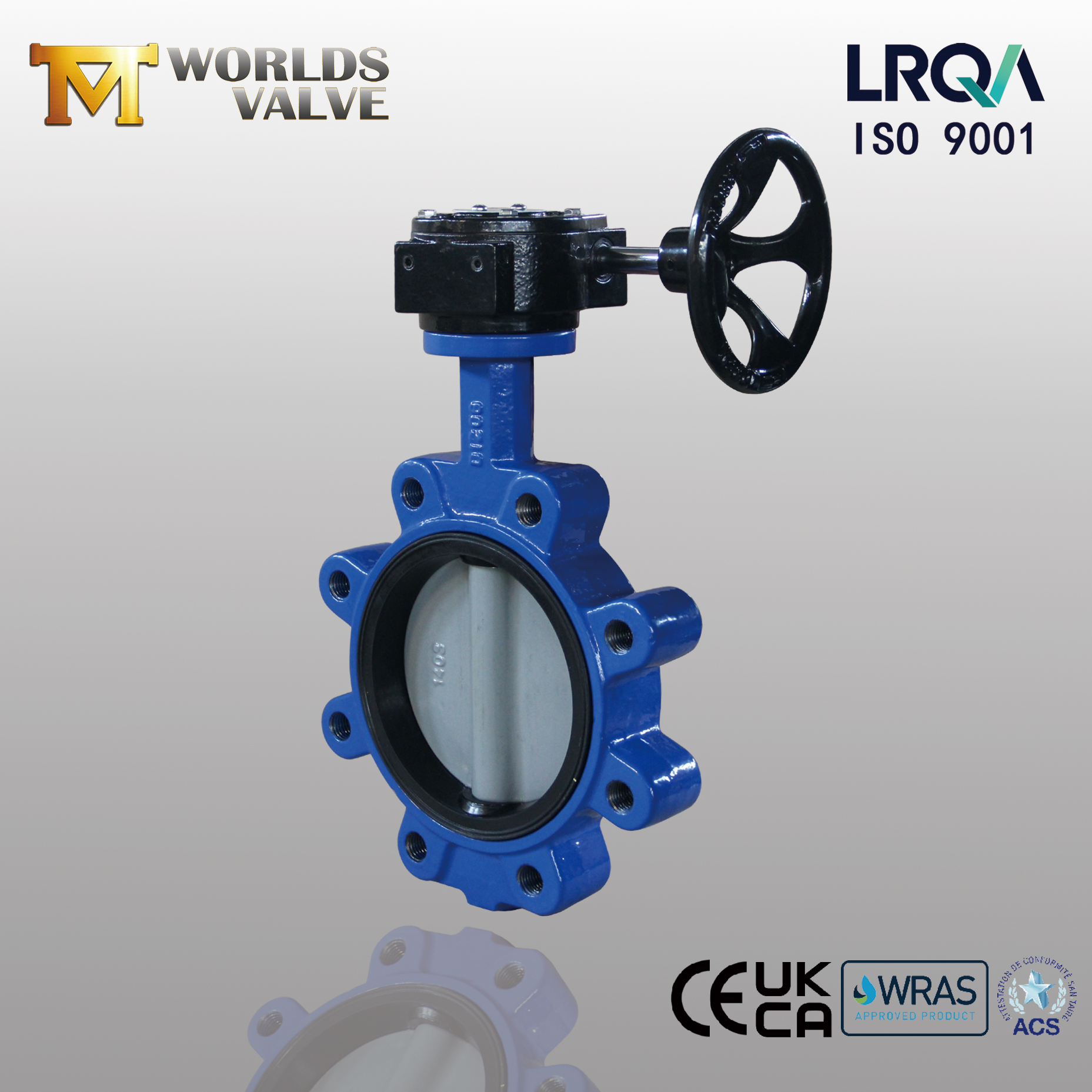

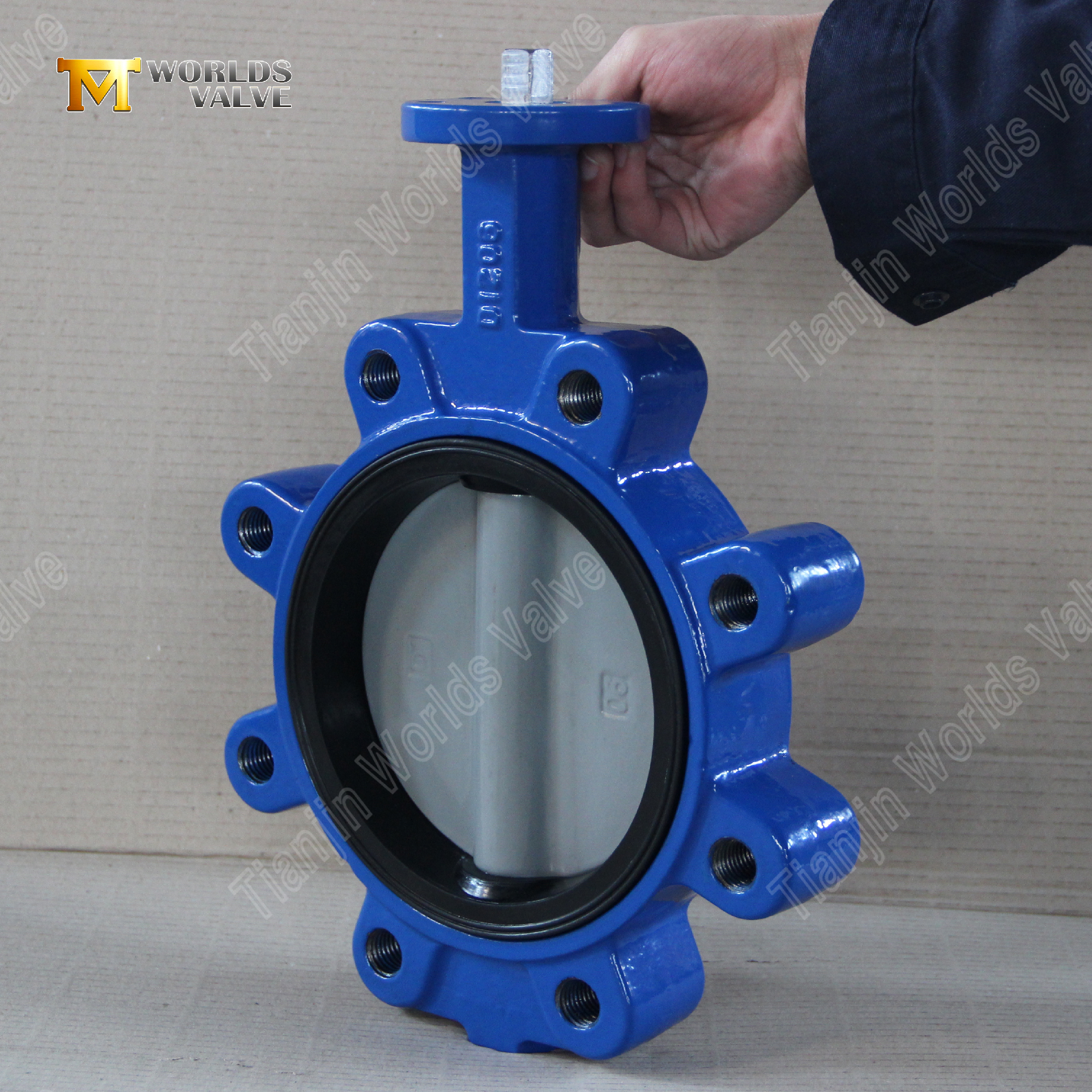

나일론으로 덮인 DI 디스크가 있는 웜기어 러그 버터플라이 밸브
Tianjin Worlds Valve Co., Ltd. - 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 소스
CBF02-TL03-작동 및 유지보수 매뉴얼다운로드

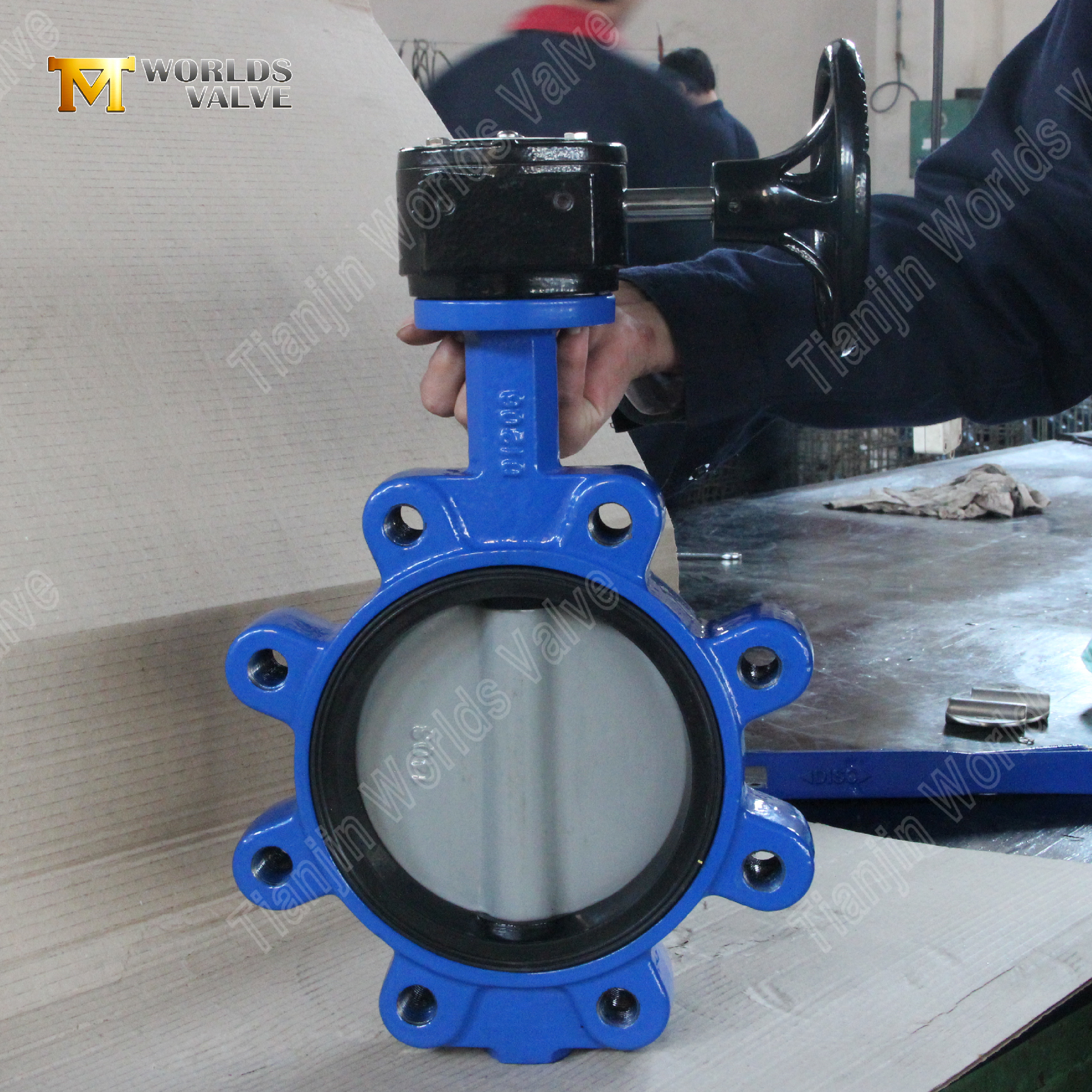

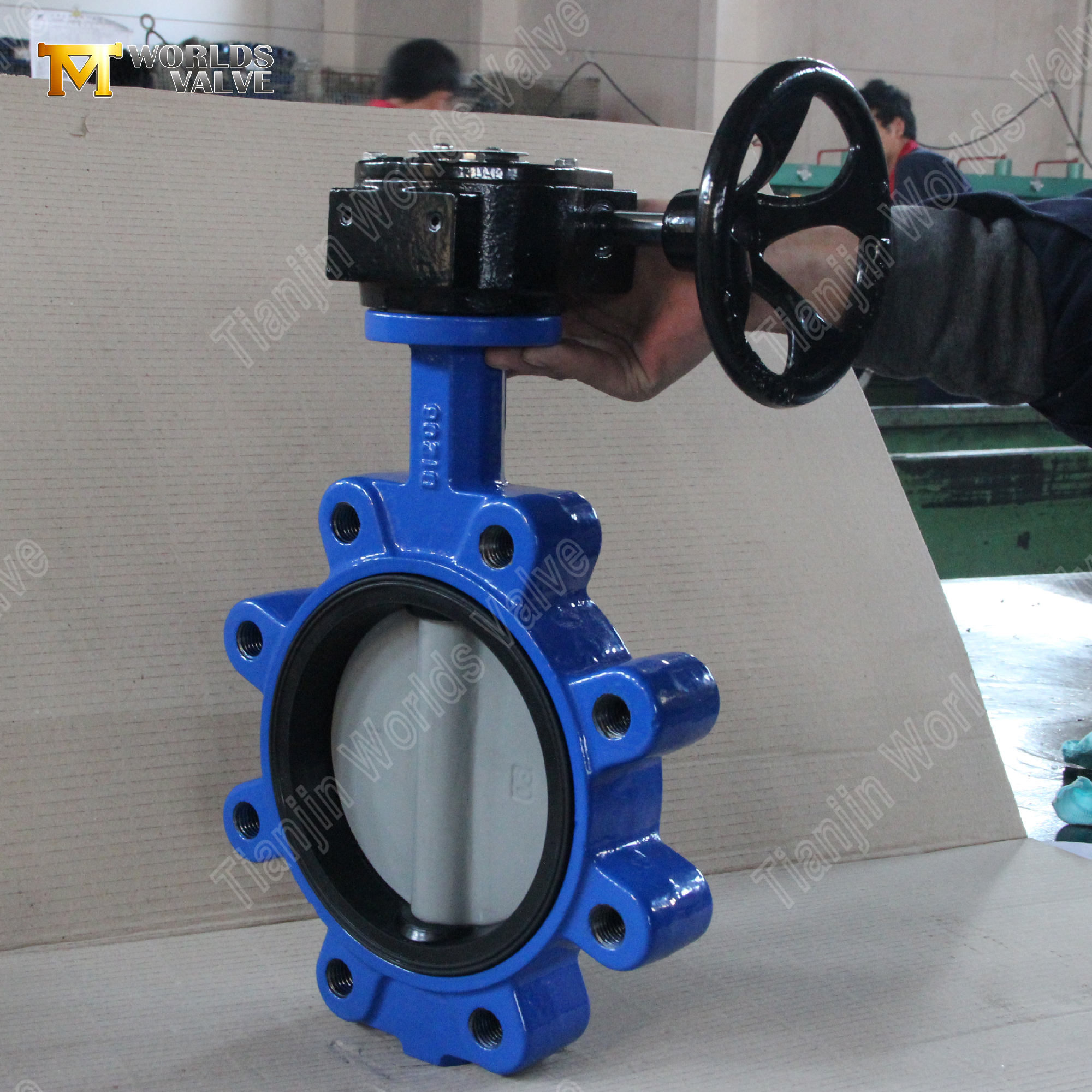

1. 손쉬운 제어를 위한 정밀 웜기어 작동
부드럽고 쉬운 수동 작동: 견고한 웜 기어 메커니즘은 높은 기계적 이점을 제공하여 표준 핸드 레버에 비해 필요한 작동 토크를 최대 60%까지 줄여 더 높은 압력에서도 부드럽고 제어된 밸브 작동을 가능하게 합니다.
안정적인 위치 잠금: 웜 기어의 자체 잠금 특성은 밸브 디스크가 표류 없이 모든 설정 위치(열림, 닫힘 또는 부분 열림)에 안전하게 유지되도록 보장하여 정밀한 유량 조절을 제공합니다.
내구성이 뛰어나고 보호되는 기어박스: 기어 작동 장치는 밀봉된 내부식성 인클로저에 내장되어 열악한 환경 조건으로부터 내부 구성 요소를 보호합니다.
2. 탁월한 보호 기능을 제공하는 나일론 11 코팅 연성철 디스크
우수한 부식 및 내마모성: 디스크는 나일론 11(폴리아미드 11)의 열 접착층으로 코팅되어 있어 들러붙지 않는 견고한 장벽을 형성합니다. 이는 부식성 유체 및 연마 입자로 인한 녹, 스케일링 및 손상으로부터 기본 연성 철을 보호합니다.
유지 관리 감소 및 수명 연장: 불활성 나일론 코팅은 디스크에 물질이 쌓이는 것을 방지하고 시트 마모를 최소화하며 까다로운 물 및 산업용 응용 분야에서 밸브의 서비스 수명을 크게 연장합니다.
비용 효율적인 대안: 호환 가능한 서비스를 위해 전체 스테인리스 스틸 구조에 비해 더 경제적이고 내구성이 뛰어난 솔루션을 제공합니다.
3. 안전하고 유연한 설치를 위한 러그형 본체
EOL(End-of-Line) 서비스 가능: 나사형 러그 구멍을 통해 밸브를 단일 파이프라인 플랜지에 직접 볼트로 고정할 수 있으므로 시스템 섹션을 격리하거나 파이프 연결이 끝날 때 사용하는 데 이상적입니다.
견고하고 누출 없는 연결: 특정 응용 분야에서 웨이퍼 스타일 밸브보다 파이프라인 응력과 진동을 더 잘 견디는 강력하고 안전한 마운트를 제공합니다.
간편한 장착 및 제거: 한쪽에 특수 너트나 추가 하드웨어가 필요 없이 설치 및 유지 관리 절차를 단순화합니다.
4. 신뢰할 수 있는 EPDM 씰링 및 기포 방지 성능
무누설 차단: 물과 다양한 중성 매체에 대해 우수한 기포 밀봉(EN 12266-1 클래스 A 표준에 따라 테스트됨)을 보장하는 탄력 있는 EPDM 시트가 특징입니다.
온도 탄력성: EPDM 시트는 -20°C ~ 120°C의 온도 범위에서 밀봉 무결성을 유지합니다.

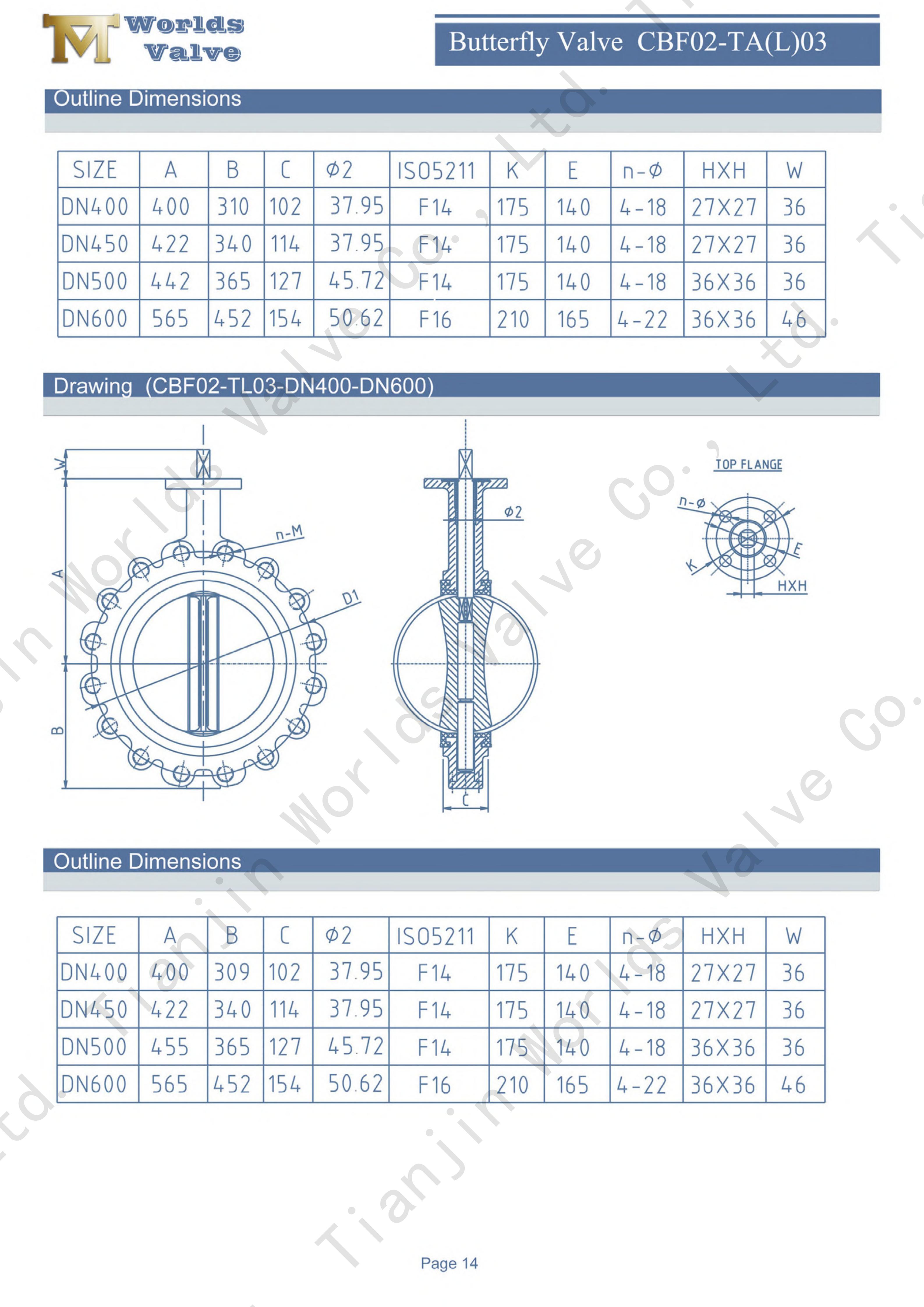

매개변수 | 사양 |
모델 | CBF02-TL03 |
크기 | DN50-DN1200 |
압력 등급 | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
디자인 | EN593 BS5155 EN1092 ISO5211 |
테스트 | ISO5208 EN12266-1 |
TOP 플랜지 | ISO5211 (고객의 요구에 따라) |
대면 | EN558-1 DIN3202 ISO5752 BS5155 |
표준 | ASME B16.34 |
본체 | 연성이 있는 철 |
디스크 | 디 |
Seat | EPDM |
줄기 | SS431 |
탁월한 유지 관리 비용 절감: 교체 가능한 시트 설계로 밸브 수명 기간 동안 가동 중지 시간과 부품 비용이 대폭 절감됩니다.
입증된 내구성: 연성 철 디스크와 에폭시 코팅 본체의 조합은 장기간 안정적인 서비스를 보장합니다.

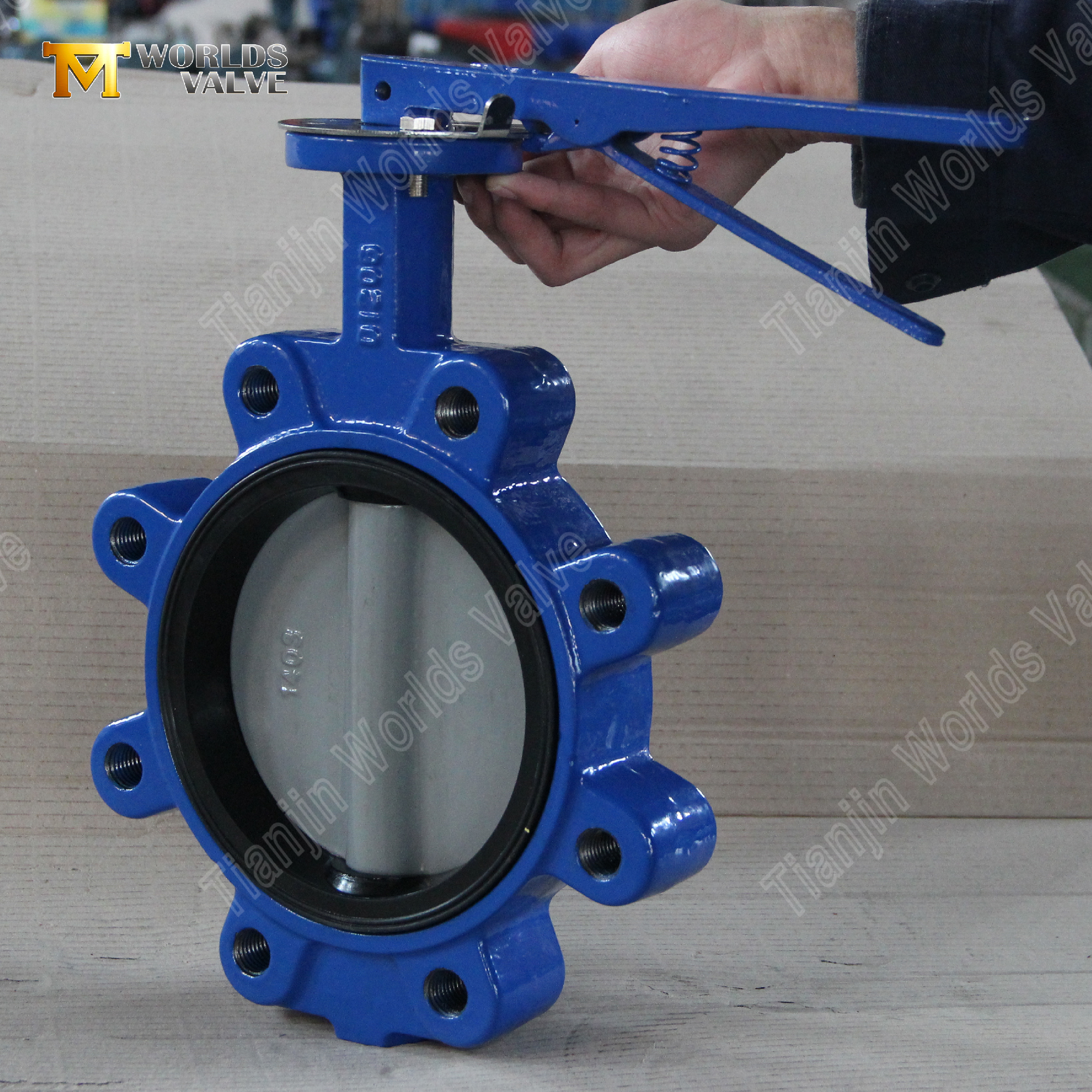

즉각적인 수동 단순성: 핸드 레버는 외부 전원이 필요 없이 빠르고 안전한 작동을 제공합니다.
직접 OEM 가치: 우리는 경쟁력 있는 가격, 신뢰할 수 있는 리드 타임, 맞춤형 브랜딩 또는 사소한 수정을 위한 유연성을 제공합니다.
규정 준수 및 인증: ISO 9001 품질 시스템에 따라 제조되었으며 주요 국제 지침(CE, UKCA)을 준수합니다.
이 밸브는 안정적이고 유지 관리가 가능한 격리가 필요한 다양한 산업에 적합한 솔루션입니다.
물 및 폐수 처리: 펌프 분리, 여과 시스템, 일반 물 분배.
HVAC 및 건물 서비스: 냉각수, 냉각탑, 난방 시스템 및 공기 조화 장치.
일반 산업 플랜트: 냉각수 라인, 압축 공기 시스템, 공정수 및 유틸리티 서비스.
관개 및 농업: 들판 및 조경 관개를 위한 본선 및 구역 제어.
화재 예방 시스템: 스프링클러 라인 격리(사양이 허용하는 경우).
연성 철 신뢰성과 스테인리스강 내구성 및 고무 시트 성능을 결합한 이 웨이퍼 버터플라이 밸브는 비용 효율적인 흐름 제어 솔루션이 필요한 수처리, HVAC 및 산업 응용 분야에 탁월한 가치를 제공합니다.
