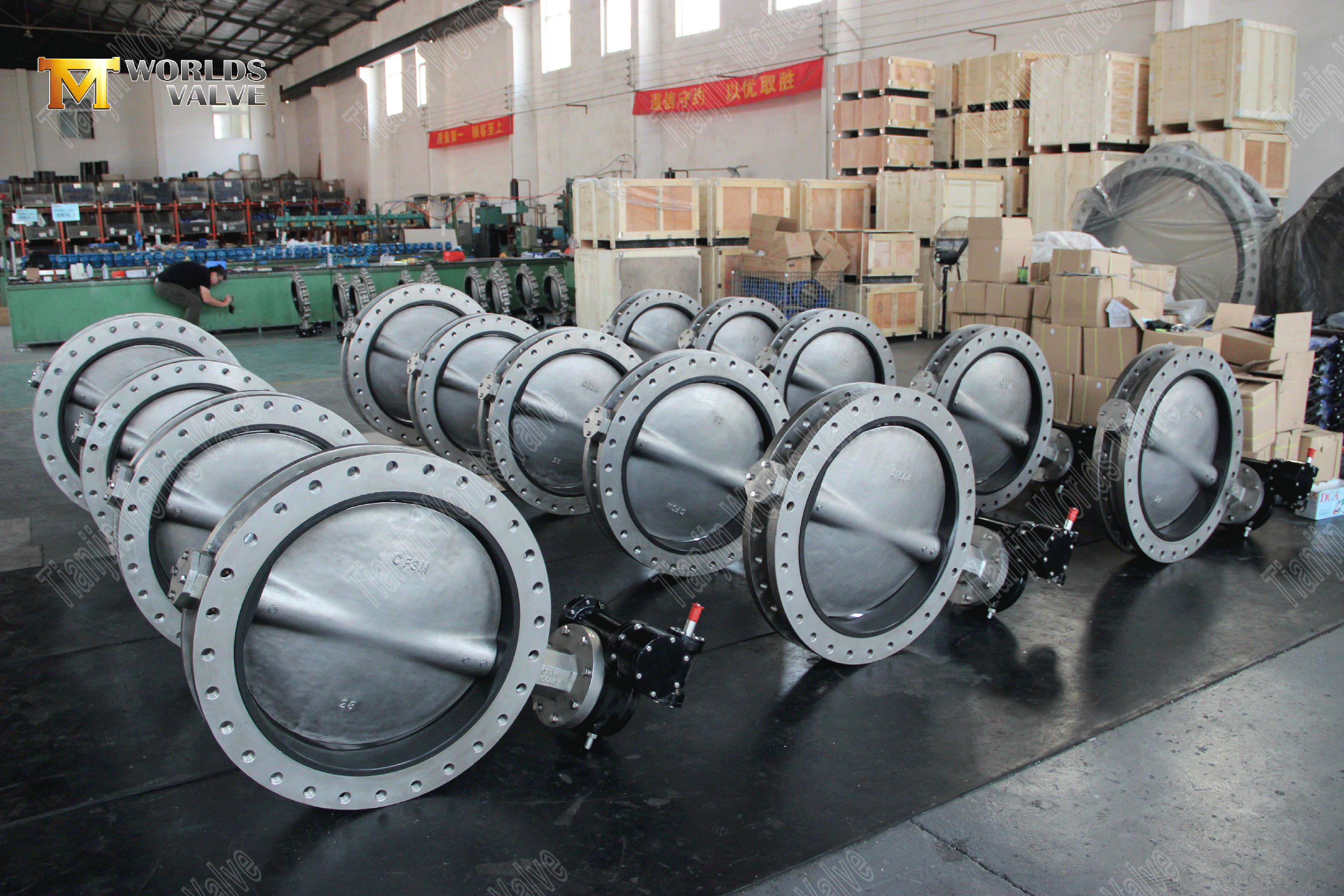

CBF01-TU01
OEM|ODM
| 수량： | |
|---|---|
1. U 자형 디스크 디자인
-공기 역학적 U- 프로파일은 전통적인 나비 밸브에 비해 압력 감소를 30% 최소화하여 고속 시스템의 흐름 효율을 최적화합니다.
- EPDM/FKM 시트와의 밀봉 접촉이 향상되면 버블 텐트 차단이 보장됩니다.
2. 중장비 기어 연산자
-정밀 엔지니어링 웜 기어 메커니즘은 작동 토크를 40%줄여서 16 바 (PN16) 압력에서도 원활한 조정을 가능하게합니다.
3. 부식 방지 구조
- 신체 : 해수 또는 화학적 노출의 부식 방지를위한 에폭시 코팅이있는 연성 철.
-디스크 : 마찰이없는 회전을위한 PTFE 코팅 베어링이있는 316L 스테인레스 스틸 U 자형 디스크.
4. 다중 표준 준수
-API 609 (트리플 오프셋 설계 원칙), ISO 5752 (플랜지 치수) 및 WRA (Pothal Water Approval)를 충족합니다.
1. OEM/ODM 서비스에 대한 전문 지식
신뢰할 수 있습니다 ISO 9001 인증 제조업체, 우리는 맞춤형 OEM/ODM 설계를 전문으로하여 전역 인증을 준수하면서 밸브가 정확한 사양을 충족하도록합니다.
2. 유지 보수 절약
- 교체 가능한 고무 라이닝은 서비스 간격을 3 배, 전통적인 디자인으로 확장합니다.
3. 글로벌 준수
- EU, 영국 및 아시아 시장에 대한 사전 인증.
4. 사용자 정의
- 옵션 기어 박스 위치 표시기, 잠금 장치 또는 확장 줄기.
크기 | DN32-DN600 | DN650-DN2000 |
작동 압력 | 16bar | 10bar |
껍데기 | 24bar | 15bar |
밀봉하다 | 18bar | 11bar |
작동 온도 | -20 ℃ ~+120 ℃ | |
운영 환경 | 밸러스트 및 빌지 시스템 화학적 처리 담수화 식물 드릴링 리그 식수 마른 가루 음식과 음료 가스 공장 havc 광업 산업 제지 산업 모래 취급 해수 설탕 산업 열 기술 수처리 폐수 | |
운전 방법 | 손 지렛대 웜 기어 전기 같은 영적인 | |
이름 | 재료 |
몸 | 주철 연성 철 탄소강 스테인레스 스틸 Al-Bronze |
디스크 | 연성 철 탄소강 스테인레스 스틸 Al-Bronze |
샤프트 | 스테인레스 스틸 모넬 K500 |
Seat | 분나 NBR EPDM 비튼 PTFE TEFLON HEPDM 네오프렌 hypalon 천연 고무 |
디자인 표준 | EN 593, MSS SP67 API 609 BS5155 |
검사 및 테스트 | API 598 ISO 5208 en 12266 |
최종 표준 | ANSI B16.1 CL. 125lb & B16.5 Cl. 150lb AS 2129 표 D & E BS 10 표 D & E DIN 2501 PN6, PN10 및 PN16 EN 1092 PN6, PN10 및 PN16 ISO 2531 PN6, PN10 및 PN16 ISO 7005 PN6, PN10 및 PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150lb Awwa C207 SABS 1123 표 1000/3 및 표 1600/3 |
대면 | ISO 5752, EN 558, MSS SP67 및 API 609 DIN3202 |
상단 플랜지 | ISO 5211 (고객의 요구에 따른) |
Source CE 및 ISO 9001 주요 중국 제조업체의 인증 스테인리스 스틸 U- 세션 나비 밸브 -Tianjin Worlds Valve Co., Ltd .. 경쟁력있는 가격, 빠른 배송 -견적을 요청하십시오 오늘!
