CBF02-TA03
OEM | ODM | WDS
| 수량： | |
|---|---|

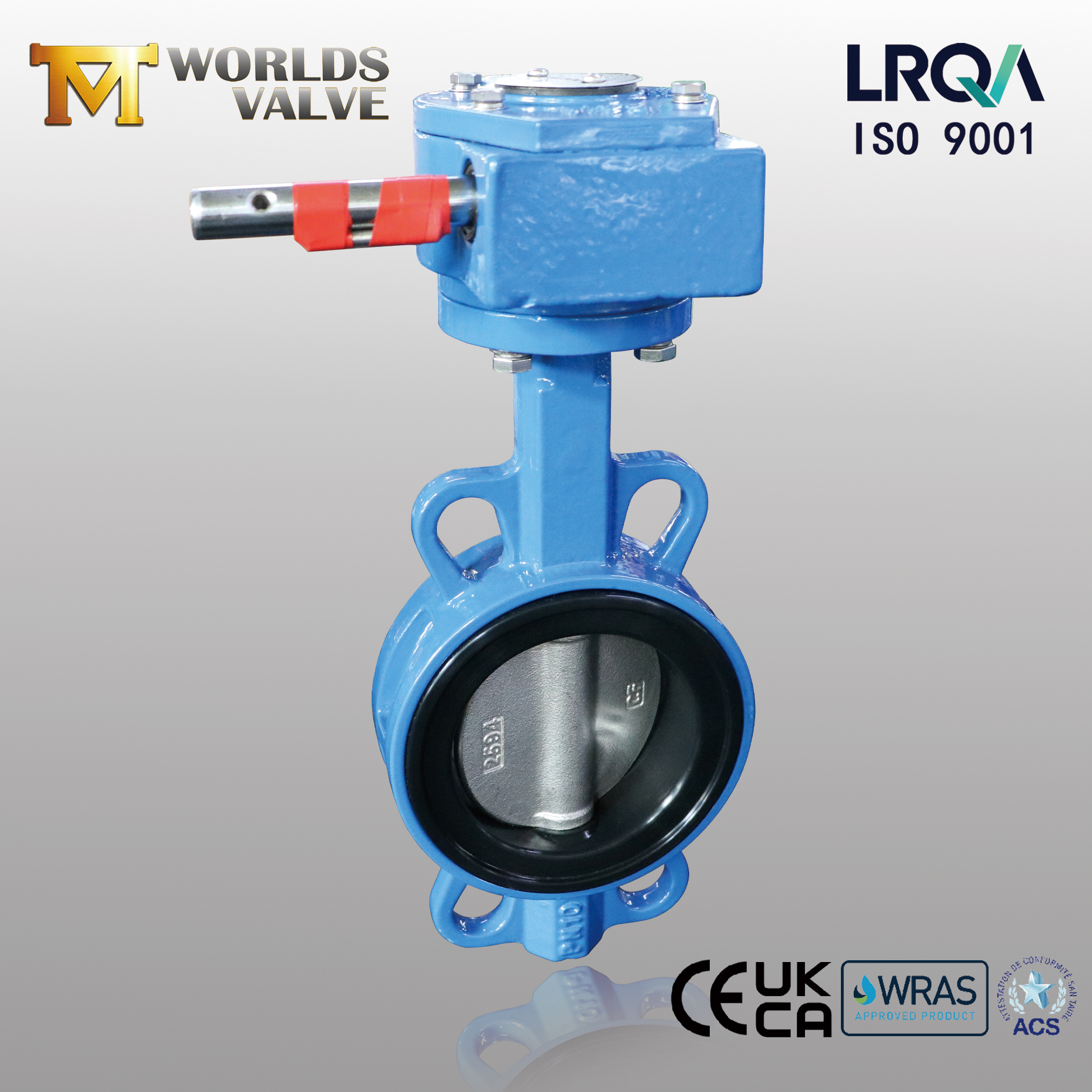

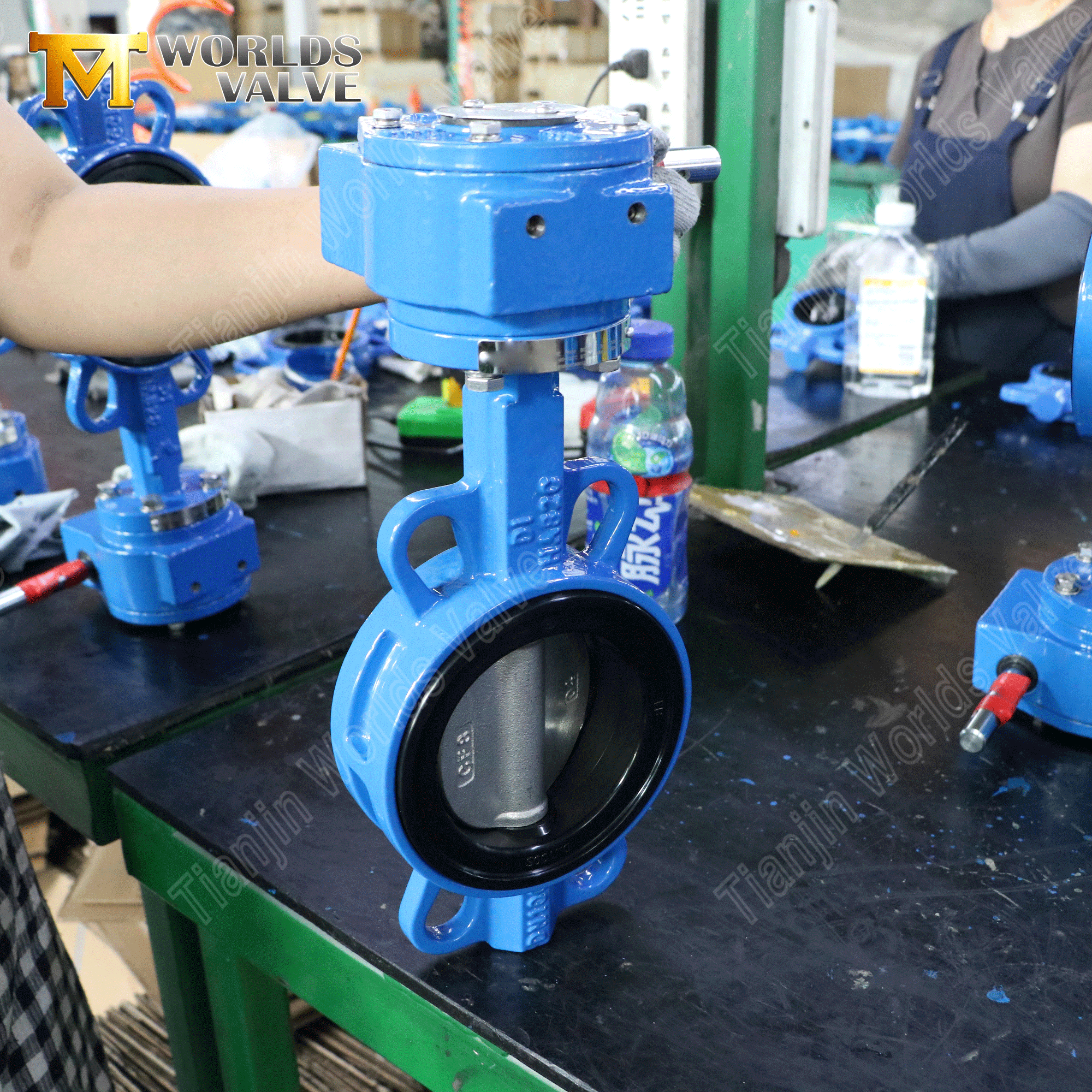

기어 작동식 웨이퍼 버터플라이 밸브는 부드럽고 자동 잠금식 수동 제어를 위해 웜 기어 작동기를 사용합니다. 웨이퍼 본체는 두 개의 플랜지 사이에 끼워져 있어 작고 가볍습니다. 이 모델의 가장 큰 특징은 교체 가능한 EPDM 시트입니다. 접착 시트와 달리 밸브 전체를 교체하지 않고도 현장에서 교체할 수 있어 서비스 수명이 연장되고 유지 관리 비용이 절감됩니다.
이 4인치 모델은 연성철 본체, CF8 스테인리스 스틸 디스크, 교체 가능한 EPDM 시트, PN10 등급의 웜 기어 작동 장치를 결합합니다. 이 제품은 물 공급, 폐수, HVAC 및 일반 산업 서비스용으로 제작되었습니다. 19년 이상의 수출 경험을 보유한 직접 OEM/ODM 제조업체인 Tianjin Worlds Valve Co., Ltd.는 재료, 크기, 압력 등급, 플랜지 표준, 코팅 및 액추에이터를 귀하의 사양에 맞게 맞춤화합니다. 우리는 ISO 9001(LRQA), CE, UKCA, WRAS 및 ACS 인증을 받았으며 50개 이상의 국가에 수출하고 있습니다.
기어 작동식 웨이퍼 버터플라이 밸브 | 교체 가능한 EPDM 시트 | DI 바디 | CF8 디스크 | OEM 제조업체
Tianjin Worlds Valve Co., Ltd. – 내구성이 뛰어나고 비용 효과적인 유량 제어를 위한 신뢰할 수 있는 공급업체
CBF02-TA03 - 상세 제품 정보
이 모델은 다음 매개변수로 구성됩니다. 아래 나열된 모든 항목은 귀하의 특정 요구 사항에 맞게 맞춤화할 수 있습니다.
매개변수 | 사양(본 모델) |
밸브 종류 | 기어 작동식 웨이퍼 버터플라이 밸브 |
크기 | 4인치(DN100) |
본체 재질 | 연성이 있는 철 (GGG40/500-7) |
디스크 재질 | CF8 스테인리스강(AISI 304) |
시트 재질 | EPDM(교체 가능/현장 서비스 가능) |
작업 | 웜기어 오퍼레이터 |
압력 등급 | PN10(10bar/145psi) |
상단 플랜지 | ISO 5211 (고객의 요구에 따라) |
코팅 | 에폭시 수지(모든 RAL 색상, 표준 최소 250μm) |
디자인 표준 | EN 593 / API 609 |
1. 교체 가능한 EPDM 시트 – 유지 관리가 쉽고 비용이 저렴합니다.
현장 교체 가능 설계 – EPDM 시트는 본체에 접착되지 않고 기계적으로 유지됩니다. 마모되면 밸브를 열고 이전 시트를 제거하고 새 시트를 삽입한 후 다시 조립하기만 하면 됩니다. 전체 밸브를 교체하거나 공장으로 다시 보낼 필요가 없습니다.
밸브 수명 연장 – 시트만 교체하는 동안 본체, 디스크 및 스템은 계속 작동합니다. 이는 밸브의 전체 서비스 수명을 크게 연장하고 총 소유 비용을 절감합니다.
단순화된 예비 부품 – 하나의 시트가 동일한 크기와 모델의 모든 밸브에 맞습니다. 몇 개의 예비 시트를 비축하면 여러 밸브가 커버되므로 전체 밸브 어셈블리를 재고로 보관할 필요가 없습니다.
2. 기어 작동기 - 부드럽고 자동 잠금 제어
자동 잠금 설계 – 웜 기어는 자동 잠금 기능을 갖추고 있어 유동 압력 하에서도 디스크가 제 위치에 유지되며 추가 잠금 장치가 필요하지 않습니다.
열림-닫힘 위치 표시기 – 내장 표시기는 밸브 위치를 한눈에 보여줍니다.
감소된 작동 토크 – 기어 비율은 수동 입력 토크를 배가시켜 작동을 부드럽고 쉽게 만듭니다. 이는 핸드 레버 토크가 너무 높아 편안한 작동이 불가능한 대형 크기에 특히 중요합니다.
ISO 5211 장착 - 표준화된 상단 플랜지를 사용하면 필요한 경우 전기 또는 공압 작동 장치로 쉽게 업그레이드할 수 있습니다.
3. 웨이퍼형 디자인 - 컴팩트하고 경제적
공간 절약 – 웨이퍼 본체는 두 개의 파이프 플랜지 사이에 끼워져 있어 대면 공간이 최소화되고 전체 파이프라인 길이가 줄어듭니다.
경량 - 플랜지 또는 러그 설계보다 최대 40% 가벼워 취급이 단순화되고 배관 시스템의 구조적 부하가 줄어듭니다.
비용 효율적 – 더 적은 재료와 더 간단한 가공으로 웨이퍼 밸브는 범용 산업 응용 분야에 탁월한 가치를 제공합니다.
4. 본체재질-연성철(GGG40/500-7)
고강도 – ≥400MPa의 인장 강도를 제공하여 PN10 압력 서지에서도 안정적인 성능을 제공합니다.
충격 저항 – 구상 흑연 구조는 기계적 충격과 파이프라인 진동을 견디는 뛰어난 인성을 제공합니다.
부식 방지 – 표준 에폭시 코팅(최소 250μm)과 결합하여 본체는 물, 폐수 및 일반 산업 서비스에 대한 부식을 방지합니다.
5. 디스크 재질 – CF8 스테인리스 스틸(AISI 304)
우수한 내식성 -CF8은 물, 순한 화학 물질 및 대기 노출의 산화 및 부식에 대한 안정적인 저항성을 제공합니다.
무독성 및 안전 – 음용수 및 일반 서비스 용도에 적합합니다.
내구성 및 경량 – 원활한 작동을 위해 디스크 무게를 관리할 수 있게 유지하면서 우수한 기계적 강도를 제공합니다.
6. EPDM 시트 - 안정적인 방수 밀봉
우수한 내수성 -EPDM은 물, 증기 및 실외 기후에 대한 탁월한 저항성을 제공하므로 물 공급, 폐수 및 HVAC 응용 분야에 이상적입니다.
넓은 온도 범위 – 일반적인 용수 시스템 작동 온도의 전체 범위를 포괄하여 -20℃ ~ +120℃의 밀봉 특성을 유지합니다.
완벽한 차단 – 안정적인 양방향 밀봉을 제공하여 두 흐름 방향에서 누출이 전혀 발생하지 않도록 보장합니다.
교체 가능한 EPDM 시트가 있는 기어 작동식 웨이퍼 버터플라이 밸브는 다양한 산업 분야에서 신뢰를 받고 있습니다.
산업 | 애플리케이션 |
물 공급 및 분배 | 시립 수도관, 펌프장, 배전망 |
폐수 처리 | 하수관, 처리장, 폐수 시스템 |
HVAC 시스템 | 냉수, 온수, 냉각탑 시스템 |
산업 가공 | 일반 산업용 수관, 냉각수, 공정유체 |
화재 예방 | 소방관, 스프링클러 시스템 |
관개 | 농업 및 조경 관개 시스템 |
신뢰할 수 있는 품질. 당사의 ISO 9001:2015 인증은 세계에서 가장 존경받는 인증 기관 중 하나인 LRQA에서 발행합니다. 모든 밸브에는 재료 인증서와 압력 테스트 보고서가 함께 제공됩니다. 예외는 없습니다.
교체 가능한 좌석 전문가. 현장 서비스가 가능한 시트 설계는 라인에서 밸브를 제거하지 않고도 EPDM 시트를 교체할 수 있어 가동 중지 시간과 유지 관리 비용이 줄어듭니다.
기어 작동 밸브 전문 기술. 우리는 전 세계적으로 물, HVAC 및 산업 프로젝트를 위한 기어 작동식 버터플라이 밸브를 제조하는 광범위한 경험을 보유하고 있습니다.
전체 사용자 정의. 재질, 크기, 압력 등급, 플랜지 표준(ANSI, DIN, JIS, BS), 코팅(모든 RAL 색상), 액추에이터 등 모두 귀하의 사양에 맞춰 제공됩니다.
19년 이상의 수출 경험. 유럽, 미주, 중동, 동남아시아 등 50개 이상의 국가에 원활한 물류 및 애프터 서비스 지원을 제공합니다.
100% 추적성. 모든 주문에 대해 재료 인증서 및 압력 테스트 보고서가 제공됩니다. 예외는 없습니다.
빠른 처리. 전담 프로젝트 관리자 일반적인 리드타임은 20~30일입니다. 천진 공장 견학을 환영합니다.
교체 가능한 EPDM 시트가 포함된 4인치 PN10 구성, 다른 크기 또는 완전 맞춤형 디자인이 필요한 경우 당사는 귀하의 사양에 맞게 제작할 준비가 되어 있습니다.
귀하의 요구 사항을 보내주십시오:
필요한 크기 및 압력 등급
미디어 유형 및 작동 온도
선호하는 소재 조합(바디/디스크/시트)
액추에이터 유형(수동, 기어, 전기, 공압, 유압)
플랜지 표준 및 드릴링(ANSI, DIN, JIS, BS)
코팅 색상(모든 RAL)
목표수량 및 도착항
우리 팀은 견적 및 엔지니어링 제안을 통해 24시간 이내에 응답할 것입니다.
공장 방문을 환영합니다. 중국 천진에서 당사가 어떻게 밸브를 제조하는지 확인해 보세요.
지금 연락하셔서 함께 밸브를 만들어 보세요.
